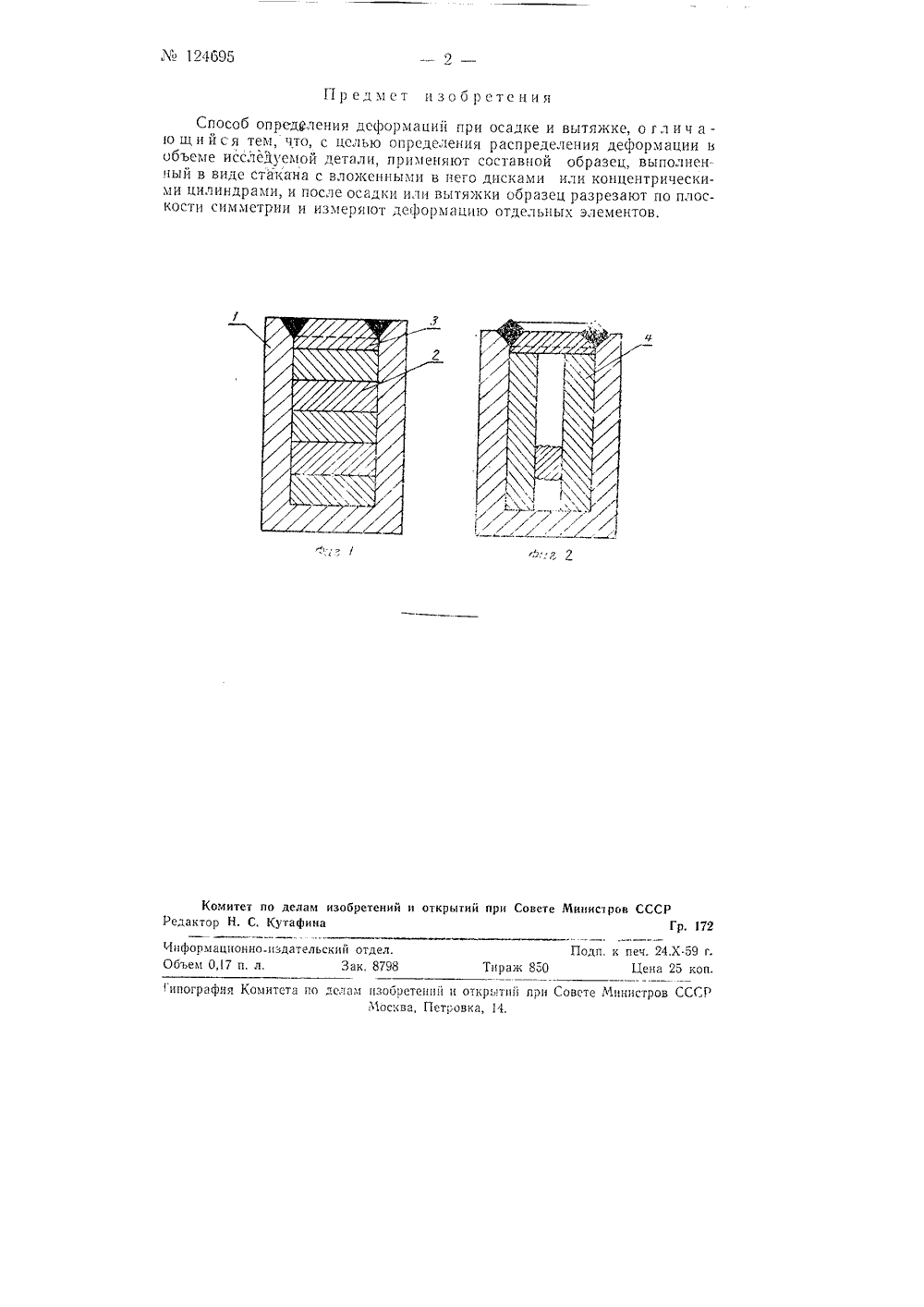

Способ определения деформаций при осадке и вытяжке

Номер патента: 65917

Опубликовано: 01.01.1946

Автор: Гончарский

МПК: G01L 11/00, G01L 7/02

Метки: бурдона, види, деформаций, коробки, малых, перемещения, преобразования, стрелки, трубки

...закрепленную на коробке Види или т. п., введена плоская биметаллическая пластинка, осуществляющая температурную компенсацию деформаций коробки, а в дрмгую ггтлю, закрепленную на переставной опоре. возведена биметаллическая 11-образная пластина, осуществляющая компенсацию изменения масштаба шкалы за счет одностороннего изменения ширины бифиляра.На чертеже фиг. 1 изображает схематически предлагаемое устройП РА Н Я К АВТОРМАЛЫХ ДЕФОР 1 ЧА ДОНА ИЛИ Т. П, ЕЛКИ/ Отв. редактор В стров Ири деформации корооки (или трубки) 3 стрелка б поворачивается за счет закручиНания и раскручивания петель бифилярпого подвеса.Деформация коробки (или трубки) и угол поворота стрелки связаны соотношением где А - ширина ооеих гетель на одном конце, В - ширина их...

Номер патента: 1730054

Опубликовано: 30.04.1992

Автор: Тумченок

МПК: B04B 5/12, C02F 9/00

Метки: вод, осадков, сгущения, сточных

...корпус 1 со сборником 2 осветленной воды и патрубком 3 ее отвода, сборником 4 осадка и патрубком 5 его отвода, патрубком 6 подвода сточных вод, приводной вал 7 с верхним 8 и нижним 9 дисками, расположенную между ними эластичную коническую перфорированную перегородку 10 и источник ее деформации в виде стоек 11, смонтированных на нижнем диске 9 с внутренней стороны эластичной конической перфорированной перегородки 10, верхний диск 8 которой установлен на упругой опоре 12, Внутри корпуса 1 смонтирован направляющий конус 13,Верхний диск 8 установлен с возможностью возвратно-поступательного перемещения, например, от кривошипа 14 через скалку 15, опору 16 вращения, шатун 17 и прорезь 18 в приводном валу 7, а верхний диск 8 выполнен с...

Номер патента: 1465722

Опубликовано: 15.03.1989

Авторы: Алиев, Глико, Кулиев, Мухтаров, Сафаров

МПК: G01K 7/16

Метки: воды, донных, осадков, температуры, теплопроводности

...температур науровнях нижнего и верхнего концовзонда 1 с помощью измерительного блока 9. Сигнал разбаланса измерительного моста модулируется модулятором-генератором и усиливается усилителем,после чего регистрируется в блоке 13записи, Перемещающийся термопреобразователь 5 в начале эксперимента на"ходится в нижнем конце зонда 1 и контролирует показания термопреобразователя 6, который помещен в нижнем конце зонда 1 внутри "иголки" измерите з 146572 ля теплопроводности. Термопреобразователь 8 закрепляется на наружной стенке контейнера 2 и служит для измерения температуры придонной воды на определенном уровне. Термопреобра 5 эователи 5, 6 и 8 соединены с соответствующими измерительными блоками 10 - 12. Результаты измерения...

Номер патента: 1503936

Опубликовано: 30.08.1989

Авторы: Гущин, Жвик, Калабин, Корепанов, Решетников, Смирнов

МПК: B21D 22/20

Метки: боковой, виде, открытыми, пазами, поверхности, полых, стакана

...в два этапа, на первом иэ которых производятвытяжку заготовки на высоту Ь, меньшую высоты Ь сплошной части боковой поверхности готовой детали 6,до получения полуфабриката 5 в виде стакана с фланцем 2, На стадиипервоначальной вытяжки полуфабриката 5 практически заканчивается процесс объемного перераспределения металла, приводящий вследствие анизотропии к образованию фестонов,После вытяжки выполняют операциюпробивки пазов 4 в плоской частиполуфабриката 5, В случае изготовления деталей 6 с пазами со стороны 45открытого торца пазы 4 пробиваютво фланце 2, а при изготовлениидеталей 6 с пазами со стороны дна 3пазы 4 пробивают в дне 3, При этомширина Р лепестков 1 принимаетсяравной ширине лепестков 1 в готовойдетали Ь. На втором этапе...
