G01L 19/06 — устройства для предотвращения перегрузки или вредного влияния измеряемой среды на измерительное устройство или наоборот

Номер патента: 422992

Опубликовано: 05.04.1974

Автор: Колганов

МПК: G01L 19/06

Метки: демпфирующее, манолетрическихприборов

...непосредственно к разделителю 15 или к патрубку 19 и т. п, Присоединительное место колпака 10 к подводящему трубопроводу 16 выполняется так же, как у манометрического прибора 9,Демпфирующее устройство работает следующим образом.Давление измеряемой среды через промежуточную жидкость, заполняющую разделитель 15, подводящей трубопровод 16 и полость Г под колпаком 10 демпфирующего устройства 1 подается на сильфон 3. Сильфон 3 сжимается, при этом некоторый объем жидкости из полости А сильфона 3 через отверстие в корпусе 2 поступает в полость Б корпуса 2, затем из полости Б жидкость через фильтр 7 по трубке 5 и, через фильтр 6 поступает в полость В, а оттуда - в полость упругого чувствительного элемента манометрического прибора 9. Деформация...

Номер патента: 433371

Опубликовано: 25.06.1974

Авторы: Горбунов, Графкин, Лоскутов, Шабатин

МПК: G01L 19/06, G01L 7/04

Метки: давления, измеритель

...флаи Флаицы 7 и 8 присоедииеиы шпильками 9.Корпус 1 и флаицы стяиуты гайкой 10, размещенной в пазу фланца 8. В цилиндрической проточке 1 фланца 8 устаоовлеи резиновыйиоршеиь 12, сиабжеииый штоком 13, конец которого, пропущеииый через отверстие крышки 4, снабжен шайбой 15. Нижняя часть проточки 11 сообщается каналам 16 с виуэрепеей цилиндрической поверхеостью флаща 8. Во внутренней цияидрической полости измерителя установлен с натягом данолиительиый трубчатый эластичный элемент 17, являющийся предохэаительиэй диафрагмой, Отбортов- ка этой диафрапмь закреплена между флаицами 7 и 8 корпуса и фланцами 18 и 19 присоединительных пат 11 эубков. Монтаж фланцев 18 и 19 присоедииительиых патрубков осуще- И ствляется при помощи ишилек 9 (см....

Номер патента: 435470

Опубликовано: 05.07.1974

Авторы: Гусейнов, Джафаров, Перевезенцев, Эфендиев

МПК: G01L 19/06

Метки: давления, трубопроводе

...целью разде трубк пу,са, меряе при э штуц Изобретение относится к области приборостроения. Известны устройства для измерения давления в трубопроводе, содержащие корпус с заполненным жидкостью упругим разделителем сред, штуцерами и маномет ром, Однако известные устройства имеют сложную конструкцию.Целью изобретения является устранение указанного недостатка.Эта цель достигается тем, что в устройстве 10 упругий разделитель сред выполнен в виде винтовой трубки, уложенной в кольцевой расгочке корпусаполость которой отделена от потока измеряемой среды перфорированной втулкой,при этом один из концов трубки сое динен со штуцером, к которому подсоединен манометр.На фиг. 1 изображено прройство, общий вид; на фиА-А на фиг. 1. 20Устройство содержит...

Номер патента: 463884

Опубликовано: 15.03.1975

Авторы: Осетров, Хайруллин

МПК: G01L 19/06

Метки: давления, датчик

...равным0,02 - 0,04.На чертеже показана схема предлагаемогодатчика.Датчик состоит из корпуса 1, разделительной мембраны 2, измерительной мембраны 3, 25штока 4 и множительного механизма 5.На чертеже показан также профиль прилегаемых к разделительной мембране поверхностей штока и корпуса и профиль разделительной мембраны, образующийся после подачи 30на нее давления,Датчик работает следующим образом.Усилие, создаваемое измеряемым давлением на разделительной мембране, через шток передается на измерительную мембрану. Под действием этого усилия измерительная мембрана и связанный с ней конец штока совершают перемещение, пропорциональное измеряемому давлению. Наличие гофра на разделительной мембране позволяет получить значительно больший ход...

Номер патента: 470127

Опубликовано: 05.05.1975

Автор: Жак

МПК: G01L 19/06

Метки: давления, одной, передачи, среды

...материала, например, из стали. Труба 12 покрыта проницаемой оболочкой 15, образованной набором из шайб 16, торцовые поверхности которых образуют кольцевые щели 17 для прохода жидкости. Этот набор зажат между двумя жесткими упорами 18 и 19. Упор 18 покрыт эластичной оболочкой 20, а упор 19 выполнен в виде, например, резьбовой пробки, ввинчиваемой в трубу 12. Шайбы 16 изготовлены из любого полужесткого материала, например из латуни или из пластмассы, для обеспечения хорошего контакта с эластичной диафрагмой 9. Шайбы 16 имеют одинаковую толщину, величина которой должна быть намного меньше их диаметра, например в 10 - 100 раз. Торцовые поверхности шайб 16 плоские, профилированные или могут быть снабжены радиально направленными...

Номер патента: 475525

Опубликовано: 30.06.1975

Авторы: Горбунов, Гошкин, Тишечкин

МПК: G01L 19/06

Метки: влагозащитное, манометрических, приборов

...7,Фланец 3 предназначен для крепления на нем20 основных элементов устройства, а также длягерметичной установки самого устройства наманометрических приборах. Фланец 3 имеетдва конусообразных выступа 8 с внутреннимканалом а, сообщающимся с полостью о че 25 рез параллельно установленные прямой 9 иобратный 10 клапаны, защищенные со стороны окружающего пространства и изнутри пористыми прокладками 11.С внешней стороны фланец закрыт наружЗО ной 12 и внутренней 13 крышками, образую(сое щими лабирннтдьй капал и выполпс(шымк в виде двух копцентрическкх поль:х усе;с;(ных конусов, соединенных мскду собон мс:(;шкОснованияхи и расположсннь(х навстр(ку конусооб 1 эазны Выступа. ИланЦ( 3, наход(- 5 цнмся ; ПОПОстях и и 2 (рып;е( 12 н 3, (,50(- ми...

Номер патента: 477325

Опубликовано: 15.07.1975

Авторы: Горбунов, Соков, Тишечкин

МПК: G01L 19/06

Метки: защитно-сигнализирующее, манометров

...деформации. Наличие установочной выемки 12 на клапане 11 и центра 16 в гнезде 13 поршня 15 предохраняет клапана 11 от выхода из зоны седла 10 и обеспечивает его герметичную посадку на седло, В случае неперпендикулярности плоскости седла 10 и осей цилиндра 4 и поршня 15 увеличивает устойчивость клапана 11 в гнезде 13 также расположение его замыкающей поверхности над кромками 14 гнезда 13 и симметричное расположение окон 19 поршня 15 и продольных пазов 6 цилиндра 4. При нахождении поршня 15 в верхней части цилиндра 4 зазор а увеличивается, обеспечивая выход рабочей среды в полость разъемного корпуса 1 и далее в окружающее пространство через штуцер 3 отводящей магистрали.Шипение, создаваемое при сбросе рабочей среды, сигнализирует...

Номер патента: 482643

Опубликовано: 30.08.1975

Авторы: Домбровский, Скоробогатов

МПК: G01L 19/06

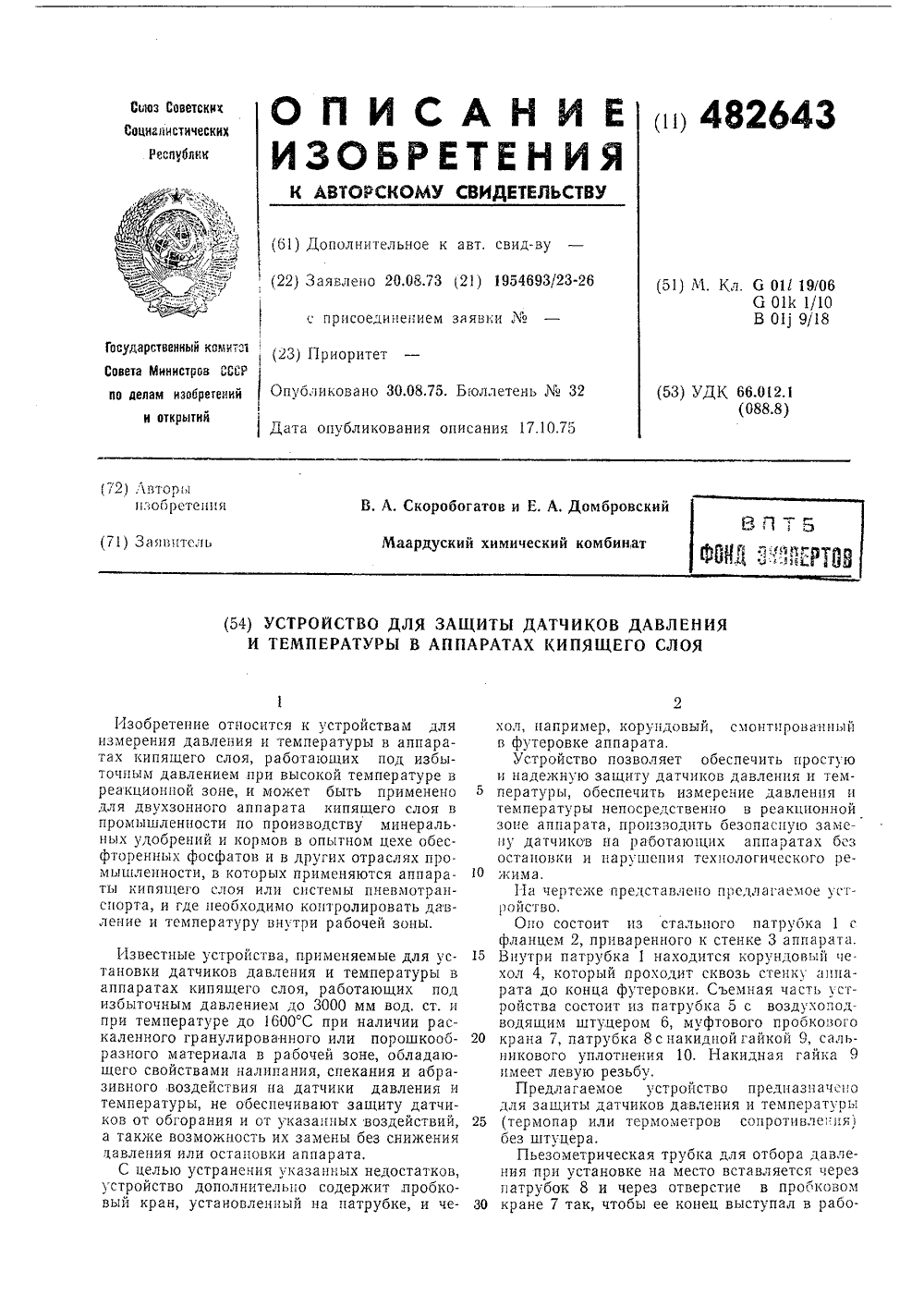

Метки: аппаратах, давления, датчиков, защиты, кипящего, слоя, температуры

...аппарата, производить безопасную замену датчиков на работающих аппаратах безостановки и нарушения технологического ре 10 жима.На чертеже представлено предлагаемое устройство,Оно состоит из стального патрубка 1 сфланцем 2, приваренного к стенке 3 аппарата.15 Внутри патрубка 1 находится корундовый чехол 4, который проходит сквозь стенку аппарата до конца футеровки. Съемная часть устройства состоит из патрубка 5 с воздухоподводящим штуцером 6, муфтового проокового20 крана 7, патрубка 8 с накидной гайкой 9, сальникового уплотнения 10. Накидная гайка 9имеет левую резьбу,Предлагаемое устройство предназначенодля защиты датчиков давления и температуры25 (термопар или термометров сопротивле,.пя)без штуцера.Пьезометрическая трубка для отбора...

Номер патента: 487323

Опубликовано: 05.10.1975

Авторы: Горбунов, Тишечкин

МПК: G01L 19/06

Метки: давления, защиты, изменений, манометрических, приборов, резких

...сопла 8 с сухарями 9, резьбовая часть 10 последних связана с маточной гайкой 11, Концы сопел 8 имеют подвижные уплотнения 12 в отверстиях 6 неподвижных шту церов 4 и корпусе 1. Гайка 11 удерживаетсяот продольных перемещений и контрируется на корпусе 1 с помощью составных фланцев 13. Седловые концы 14 сопел 8 расположены напротив центров упругого чувстви- ЗО тельного элемента 2, выполненных в виде диска 15 и стакана 16 с боковыми прорезями 17.Устройство работает следующим образом.При резком изменении давления со стороны любого неподвижного штуцсра 4 на элементе 2 возникает перепад давления, величина которого зависит и от степени дросселирования дросселем 3 соединительного канала а. При скорости изменения выше допустимой один из...

Номер патента: 487324

Опубликовано: 05.10.1975

Авторы: Панфилов, Приказчиков, Родичев, Слюсарев

МПК: G01L 19/06

Метки: мембранный, упругий, элемент

...условиях.Соединение штока упругого элемента с корпусом обеспечивает демпфирование колебаний в основном за счет снл инерции массы диска (трение скольжения заменено трением качения при моменте поворота диска относительно неподвижного центра в пределах 0,005 - 0,025 кгс/см) . Успокаивающая сила487324 Орлова Составитель едактор 3. Горбунова Корректоры Л Коро хред Т, Миронов и А. Николаева Ти аж 902 г, 2 ипография, пр. Сапунова, 2 пропорциональна первой степени скорости перемещения подвижной части элемента, что обеспечивает постоянство точностных характеристик элемента как при наличии вибраций разного уровня, так и в их отсутствии.На фиг. 1 изображен предлагаемый элемент; на фиг, 2 - упругий элемент, вид сверху.Упругий элемент состоит...

Номер патента: 489013

Опубликовано: 25.10.1975

Авторы: Александров, Клеванов

МПК: G01L 19/06

Метки: манометра, предохранительное

...7.7, ИМЕЛШ 7 Е 7 ВЫ пуклость 1 , направленную в сторону подво яшего канала, 7 Выпуклость необхо=- ДИМЯ ДЛ 7 Я:11 ГЧгтИДЯ 71177 Ч ВНУТРЕНН 7 Х 11 а.-тРЯЖЕний В мембране, которые могут овлиятьяа точность показаний манометра). Ирисоединительньй ш Гуцер 9 ввернут непООредствеяно в прпсоеднвительное отверстие 1гидро или пнрвмссистем .Пробка 13 с уплтнением 4 предназначена для нерекоытия ВспОмсгательныхканалов 15 и 8, соединяющих полости 2и 6 чевез полосУь 7 Во время эаполе,ния устролстваидкостью,Для эаполяеяня стройства можно испольэОвать машинное маслО, гючлерин,пред=дс-утиельяо 1 воду спирт и т,д.ь ОдготОвка устройстВа к эксплуатациипроР водъсч слеурюциъ образо е ееу,-. а 1 гсН,НИЕМ жрдКОСтч Ю уотсрфса+Ва НЕобХО,димо .; Сколько отвернуть...

Номер патента: 489014

Опубликовано: 25.10.1975

Автор: Ришес

МПК: G01L 19/06

Метки: давления, датчик, избыточного

...включения сигнальной лампы и переключателя.Упругий чувствительный элемент-мем брау 1 разделяет датчик а две полости диамическую 2 и татическую 3. Дляпреобразования прогиба мембраны в элект рический сигал служит электрический пре образователь 4 индуктии 1 ого типа. Промежуточная камера 5 соединена со статической полостью 3 каналом с дросселем 6,В камере 5 расположен сильфон 7, вут-, 15 ренняя полость которого соединена со стастической полостью 3, Дно 8 сильфона служит запорным органом клапана, седло 9 которого выполнено на входе канала 10, связывающего внутреннюю полость промежу-;ф точной камеры 5 с окружающим помещением, С дном 8 связан шток 11. Сигнальная лампа 12 включена параллель- но первичной обмотке 13 индуктивного прь...

Номер патента: 495571

Опубликовано: 15.12.1975

Авторы: Медведев, Ольховский, Пьянков, Хомутов, Царюк

МПК: G01L 19/06

Метки: давлением, перегрузок, пневмогидравлических, предохранения, систем

...с отверстиями в основной мембране,На чертеже изображено предлагаемое устройство.Оно включает в себя перфорированные мембраны 1 и 2, оболочку 3, которые зажаты межд прижимными кольцамп 4 и 5 винтами б. В мембране 1 выполнены перфорации а, в мембране 2 - перфорации б. Во избежание случайного повреждения оболочки при нормальном технологическом режиме в защищаемом аппарате перфорации смещены друг относительно друга. Л 1 ембраны и оболочка имеют одинаковую форму и плотно прилегают руг к другу.Со стороы защищаемого аппарата давление Р,1 с через оболочку 3 передается на мембрану 1. Давление со стороны системы, в которую осуществляется сброс давления Р, че495571С1 1 Составитель ИЕ Орловсхрс,( Е. Митрофанова 1,оргс ти ) Е. Рои(иова Н,...

Номер патента: 495572

Опубликовано: 15.12.1975

Авторы: Берестнев, Гимадиев, Лапчук, Протасов

МПК: G01L 19/06

Метки: манометрических, предохранительное, приборов

...в агрессивной рабочей среде, защита упругого чувствительного элемента от ее воздействия осуществляется при помощи разделителя в виде тонкой металлической или эластичной диафрагмы, а защита от перегрузки - применением упоров непосредственно для упругого чувствительного элемента (когда им служат мембраны) или для разделительной диафрагдты.При использовании тонких разделительных диафрлов не должен превышатпротивном случае материалперегрузках будут вдавливчто приведет к нарушениюн выходу нз строя предоройств а.В других известных предохранительных устройствах отверстия в корпусе выполнены в виде узкой кольцевой щели, образованной боковыми поверхностями выходного канала и вкладыша, установленного в корпусе. Кроме того, эластичная диафрагма...

Номер патента: 505918

Опубликовано: 05.03.1976

Авторы: Каширин, Панкусов, Плешко, Тиньков

МПК: G01L 19/06

Метки: демпфер, манометрический

...емкостью. Они относительно сложны, громоздки и могут выходитьиз строя вследствие загрязнения канала, 10С целью упрощения конструкции капиллярный канал предлагаемого демпфера выполнен в виде винтовой нарезки на стенках входящих друг в друга цилиндрэв, внутреннийиз которых образует акустическую емкость. ИУстройство изображено на чертеже,В цилиндрическом бачке 1 с входнымштуцером 2 и выходным штуцером 3 выполнен винтовой канал 4, один конец которого5 соединен с полостью бачка, в которой заканчивается входным штуцером. Винтэвэйканал образован одно-, двух- или трехслойной пэследэвательно соединенной нарезкой,закрытой снаружи силовым цилиндрическимкольцом,получить касти длиной еспечивае существенный й пэстэянной эффект с ма ной конструк...

Номер патента: 505919

Опубликовано: 05.03.1976

Авторы: Гребнев, Каюмов, Филоненко

МПК: G01L 19/06

Метки: давления, отбора

...устройству 12, установленному в резьбовой части переходника,В полость переходника, расположенную над разделительной мембраной, и в полость чувствительного элемента измерительного устройства наливают незамерзающую жидкость.Переходник 10 и стакан 3 стягивают накидной гайкой 13.В рабочем положении, при отборе давления, клапан 4 не перекрывает проходного отверстия 2, и образуется кольцевая щель, сообщающая контролируемую среду с мембранной полостьо устройства отбора давления. Импульсы давления передаются через разделительную мембрану 11 и незамерзаемую жидкость на измерительное устройство 12.При демонтаже измерительного устройства пакидную гайку 6 отвертывают до упора. Дойдя до запорного кольца 7, становленного на стакане 3, гайка...

Номер патента: 506770

Опубликовано: 15.03.1976

Автор: Пересецкий

МПК: G01L 19/06

Метки: включения, дифференциального, монометра

...в корпусе. Соединение затворного элемента 7 со шпинделем 10 осуществлено при помощи шипа (на шпинделе) и паза (на затворном элементе), что позволяет сохранить геометрию затворного элемента при сборке и обеспечивает быструю замену деталей в период эксплуатации, Поворот затворного элемента 7 относительно корпуса 1 и крышки 11 ограничен фиксатором 12 в крышке 11 и пазом в шпинделе 10. В корпусе 1 предусмотрено конусное углубление 13 для избежания перекосов при заневоливании тарельчатых пружин 14 в период сборки. Та рельчатые пружины 14 и корпус 1 с крышкой 11 стягиваются болтами 15, Степень сжатия тарельчатых пружин 14 регулируется сменными кольцами 16, установленными между корпусом 1 и крышкой 11, Тарельчатые пружины 14 расположены...

Номер патента: 509801

Опубликовано: 05.04.1976

Автор: Морозов

МПК: G01L 19/06

Метки: весовомурасходомеру, выводное, жидкости

...работаюшие на растяНедостаточная точнскь сборки устройспи жение сильфонн 4 устойчивы. Наличие лент,может быть компенсирована соответствую 16 расширяет этот диапазон в 4-5 раз.щей регулировкой; Перед рабочими измерениями силы веса,На фиг, 1 представлено предлагаемое 5 передаваемой тягой 6, ось 7 и связанные с:;устройство, вид спереди; на фиг. 2 - то же, ней сильфоны 4 устанавливают в исходноевид сбоку; на фиг, 3 - то же, вид сверху с положение, учитывающее диапазон ожидаеразрезом по А А. мых рабочих перемещений. Затем вращениемВыводное устройство содержит полую каме-, винта 15 цилиндр 14 вместе с подвижнымиру, образованную пересекающимися патрубка О торцами сильфонов 5 устанавливают в такоеми 1, 2, 3, парой основных 4 и...

Номер патента: 509802

Опубликовано: 05.04.1976

Авторы: Евстигнеев, Панфилов, Приказчиков, Слюсарев

МПК: G01L 19/06

Метки: демпфер, инерционный, упругихэлементов

...успокаивающей силы пропорциональна перво 1.степени скоростисмешения подвижной части з)цемента и равно ЗОмерна при разном уровне вибационных ускорений.Изменяя зазор между ободо и демпфируемым элементом, массу и тело дисков,легко получить любую степень деЬ 1 пфирова: ния, Операция установки демпфером являет-.ся достаточно. простой,На чертеже приведено устройство в общемвиде.Инерционный демпфер состоит из инерционаной массы 1, выполненной в виде наборадисков (обычно приборных шарикоподшипников), на которые надет резиновый обод 2с профилированными пазами 3, вписки установлены на осях 4,с зазором пазов 3, обода М2 к демпфируемому упругому элементу 5на одном с ним основании 6.Шаг 1 пазов на ободе; ширина пазаой угол наклона с витков...

Номер патента: 509803

Опубликовано: 05.04.1976

Авторы: Афанасьева, Ахапкин, Панфилов

МПК: G01L 19/06

Метки: дляманометрических, приборов, разделительное

...дачи давленияв том числе и3Соединение торцовой час ги оболочки состержнем через подпружиненный упор устраняет неоднозначность характеристики оболочки при прямом и обратном ходе, т.е. повышает стабильность и, следовательноточность при передаче давления к упругим,чувствительным элементам,На фиг, 1 показано разделительное устройство в общем виде; на фиг. 2 то же,в поперечном сечении; на фиг. 3характеристика оболочки (зависимость прогиба 9 отмаксимального давления Ь Р, необходимого,для максимального прогиба),Гибкая оболочка 1 закреплена на поломстержне 2 с дросселирующими отверстиями . Ь3 и соединена с ним торцовой частью черезупор 4 с пружиной 5, расположенной в стокане 6, Внутренняя полость оболочки 1 закреплена нейтральной жидкостью...

Номер патента: 516928

Опубликовано: 05.06.1976

Автор: Демченко

МПК: G01L 19/06

Метки: демпфирующее, манометрических, приборов

...7. Центральная часть корпуса 1 выполнена с эллиптическим сечением,;например обжатием трубки 8 цилиндрического сечения. В последнюю введено упругое кольцо 9, предварительно поджатое до формы овала в соответствии с внутренним профилем трубки 8, Кольцо крепится бортом 10 и стопорным кольцом 11. Нв коль це 9 с помощью двух пластин 12, распо ложенных под углом, предпочтительно 45 к оси корпуса крепится гильза 13, в которой установлен демпфер 14 с головкой 15. Между головкой 15 и каналом 6 отводящего штуцера 4 образован зазор. 1 ЬДемпфируюшее устройство работает сле дующим образом,При нарастании давления измеряемая среда (жидкость или гаэ) свободно поступает через канал 5 полость 7 и канал 6 20 в датчик не испытывая сопротивления...

Номер патента: 518662

Опубликовано: 25.06.1976

Автор: Хруслов

МПК: G01L 19/06

Метки: защиты, манометрических, приборов

...7, расположенных на одной оси, в даа раза меньше диаметра отверстий 8 (расположенных так- же на одной .оси), имеющих диаметр одинаковый с отверстием 6. При этом расстояние между плоскостями отверстий 7 и 8 составляет 10-12 диаметров осевого отаерстия.Устройство работает следующим образом, В осевое отверстие 6 и затем в полость чувствительного элемента прибора (на чертеже ие цоказан) жидкость поступает по .двум направлениям: через отверстия 7 и через зазоры по резьбе 3 и далее через отверстие 8. Первый поток жидкости на отверстиях 7 разделяется на два равных потока, поскольку оба дроссельных отверстия 7 имеют одинаковые диаметры, Так, как оба потока направлены навстречу друг другу, пульсации давления и гидравлических ударов при входе...

Номер патента: 528471

Опубликовано: 15.09.1976

Авторы: Богатырев, Миронов, Михалков, Сорокин

МПК: G01L 19/06

Метки: манометрическим, приборам, разделительное

...и жидких ветв и может быть использовано для превращения вредного влияния измеряемой ды на измерительное устройство.По основному авт. св. М 233974 известно разделительное устройство к манометрическим приборам, в котором эластичная мембрана выполнена в виде усеченного конуса и жестко соединена своим центром с подвижным поршнем, размещенным в цилиндрической выточке корпуса и снабженным пересекающимися осевым и радиальным каналами, сообщающими внутреннюю полость разделителя с импульсной линией манометрического прибора.Такое выполнение устройства обеспечивает предотвращение выброса контролируемой среды при разгерметизации импульсной линии или прибора и уменьшает вносимую разделителем погрешность. Однако в штоке этого устройства должно быть...

Номер патента: 537275

Опубликовано: 30.11.1976

Авторы: Козлов, Симонов

МПК: G01L 19/06

Метки: давления, жидкости

...трубку с измерительнымприбором и дросселем 2.Такое устройство имеет ость 20из-за попадания в импульс змеряемой жидкости,В предлагаемое устройство для измерениядавления жидкости введен компенсатор, помещенный сверху между корпусом и импульсной трубкой, причем отношение площадей поперечных сечений компенсатора и трубопровода, на котором установлено устройство, не менее единицы, а высота компенсатора пропорциональна степени увеличения давления, диаметру и длине импульсной трубки.На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - то же, поперечный разрез.На корпусе 1 устройства установлен компенсатор 2, к верхней части которого присоединена импульсная трубка 3, соединяющая устройспво с измерительньам прибором 4, Трубка 5...

Номер патента: 542111

Опубликовано: 05.01.1977

Авторы: Варфоломеев, Вигдорчик, Гайстер, Дудин, Иванов, Иосилевич, Лаубис, Маевский, Неер, Ноаров, Поляков, Соловьев

МПК: G01L 19/06

Метки: засоренности, фильтров

...4 - узел устройства (стрелка с кулачковым профилем и шток с регулируемымнаконечником),Устройство для определения засоренностифильтров включает мембрану 1 зажатую междунижней 2 и верхней 3 половинами корпуса. На верхней половине корпуса 3 расположена показывающая часть прибора 4, имеющая стекло 5, ось 6 стрелки, вращающуюся в подшипнике 7. Стрелка 8вязана с закрепленным на мембране 1 штоком 9.Силовое замыкание штока 9 служащего толкателсм. с кулачковым профилем стрелки 8 осуществляется пружиной 10. Регулировка пружины производится гайкой 11. В показывающей части прибора 4 имеется пробка 12, служащая для установкистрелки в рабочее положение,Запоминающее устройство состоит из стрелки 8с кулачковым профилем 13, штока 9 с регулируемым...

Номер патента: 546805

Опубликовано: 15.02.1977

Авторы: Аврущенко, Габринович, Гаевский, Ерченков, Маков, Озеров, Ратнер

МПК: G01L 19/06

Метки: давлений, контактных

...и может отсекаться от него вентилем 13, а компенсационная камера 18 соединена с рабочей полостью 2 цилиндра 1.Система противодавления включает в себя источник постоянного давления 19, электропневмоклапан 10, датчик давления 20 и трубопровод 21. Сигнал от датчика давления 20 поступает на показывающий самопишущий прибор 9,В рабочую полость 2 цилиндра 1 от источника постоянного давления 11 подают рабочее давление. При этом воздух под давлением по трубопроводу 12 и открытый вентиль 13 попадает в камеры 17 и 18 мембранного регулятора, В рабочей полости цилиндра и камерах 17 и 18 устанавливается давление, равное Ррг,.После этого перекрывают вентиль 13, тем самым отсекают источник постоянного давления 11 от камеры 17.При любом увеличении...

Номер патента: 548775

Опубликовано: 28.02.1977

Автор: Мейнцер

МПК: G01L 19/06

Метки: манометрическим, приборам, разделительное

...пзготовлена предпочтительно из бензостойьой резины илп иного эластичного материала, достаточно стойкого в исследуемой среде. Мембрана установлена с возможностью неограниченного перемещения в плоскости раздела двух сред, исследуемой н рабочеи, и разделяет полость цплпндричесього сосуда 3 высокого давления на две камеры 4 и 5. Камера 4 заполнена исследуемой средой, например пластовой газонасыщенной нефтью, а камера 5 - рабочей подвижной548775 Разделительное устройство к манометрическим приборам, содержащее подвижный разделительный элемент, расположенный в цилиндрическом корпусе, о т л и ч а ю щ е е с я тем, что, с целью уменьшения влияния устройства на точность измерения давления, разделительный элемент выполнен в виде плоской...

Номер патента: 553505

Опубликовано: 05.04.1977

Авторы: Петров, Шлемин

МПК: G01L 19/06

Метки: газовый, разделитель

...3, В горловине 2,соединенной с источплком давления, установлена капилляр. но-пористая перегородка 4, выполненная цз ма.териала, смачиваемого жидкой средой (налример,ст Х 18 Н 10 Т)В горловине 3, соединенной с )зыерителыьмприбором, установлена капцллярно-пористая перегородка.5 иэ материала, це смащваемого средой например, фторопласт Ф - 4,1Прцшплп действия газового разделзтеля закл)очается в следующем,Прдл лзмеренцц павлешш в )стослпке в боль,шую или меньшую сторону уровень жидкой среды вразделителе увеличивается цлн уменьшается, а )аэ,заполня)ошл газовую полость разделителя и цз.мерительцьп прибор, соответственно с)амаетсяилц разрежается до тех пор, попса давление жидкойсредь. Рх и газа Р не сравняются. Таким образом,в установившемся...

Номер патента: 567974

Опубликовано: 05.08.1977

Авторы: Букин, Дегтярев, Курепов

МПК: G01L 19/06

Метки: давления, датчик

...резьба выполнена на штуцере. Выполнение присо динительной резьбы на штуцере исключает зависимость диаметра резьбы от диаметра мембраны 2 Д. Однако выполнение корпуса и штуцера из отдельных деталей приводит к образованию зазора в приемной полости штуцерв в месте их соединения. В таком случае в приемной полости датчика в имею щемся зазоре между корпусом и штуцером происходит застой (накопление) части иэмеряемой среды,А при измерени агрессивных сред, наприразного фтора, обр ы частицами фтора мс567 974 Составитель И. ОрловаТехред Н. Лндрейчук Корректор А. Гриценко Редактор О. филиппова Заказ 2791/31 Тираж 1101 Подписное ЫИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, ЖГаушская...

Номер патента: 574651

Опубликовано: 30.09.1977

Авторы: Зайцев, Панов, Степанов, Строителев

МПК: G01L 19/06

Метки: манометрическим, приборам, разделительное

...дополнительным штуцсром 6 с вентилем 7.Мембрана 3 закреплена между корпусом 110 ц крышкой 4 и разделяет внутренний объемустройства на две полости Нижняя полостьсоединена штуцером 2 с грузопоршневымманометром и заполнена маслом, Верхняяполость соединена через штуцер 5 с поверяемым манометром, а через штуцер 6 и вентиль 7 - с источником 8 низкого давления цзаполнсна нейтральной рабочец жидкостью,например спиртом.Порядок работы с устройством следующий.Разделительное устройство соединяют штуцсром 2 с подготовленным к работе грузопоршнсвым манометром, например МП,ц заполняют верхнюю полость устройства рабочей жидкостью за счет подачи ее черезштуцер 6 ц вентиль 7 цз источника 8 низкогодавления, После этого в шту.цер 5 ввертывают поверясмьш...
