G01L 1/16 — с использованием свойств пьезоэлектрических элементов

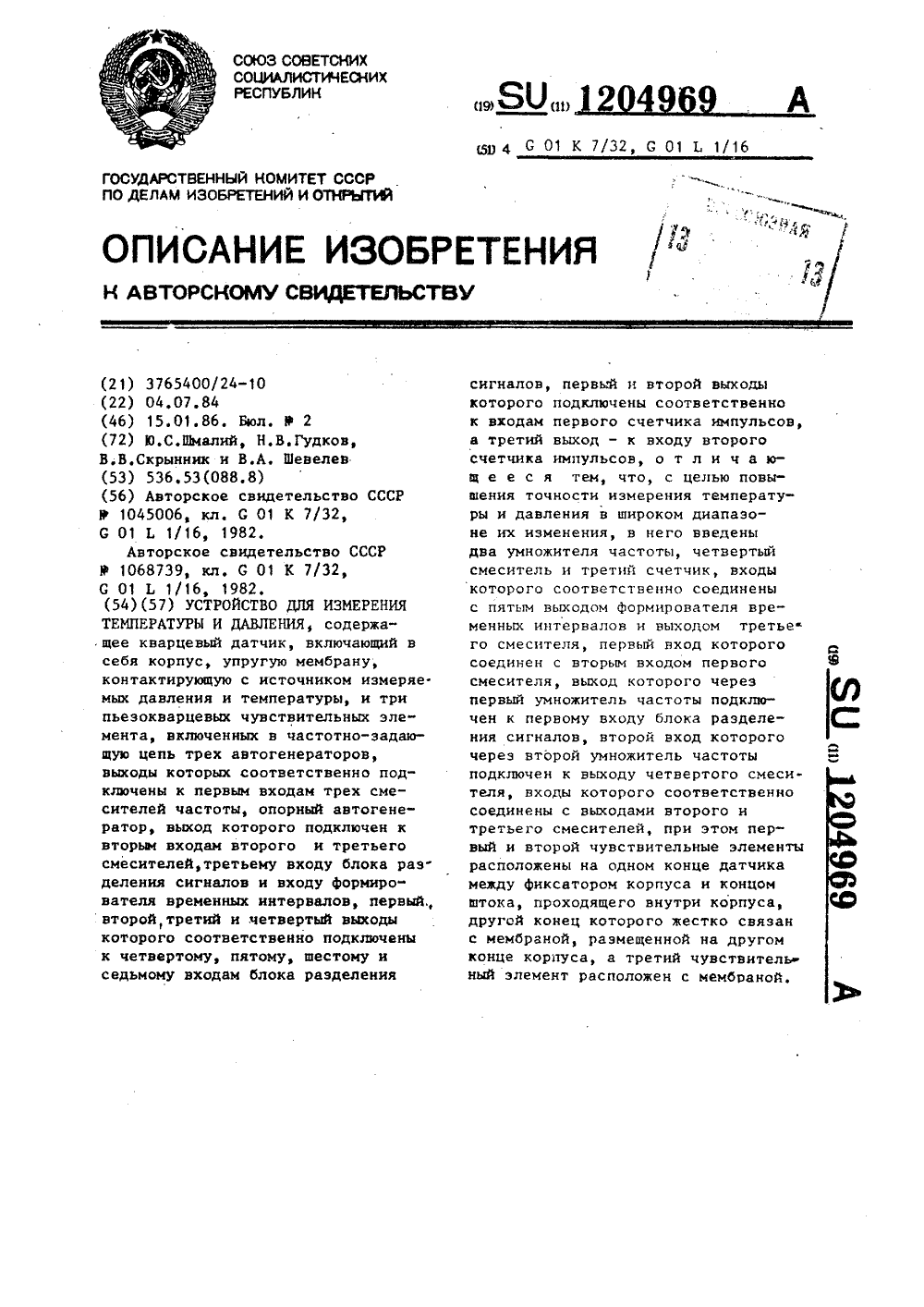

Номер патента: 1204969

Опубликовано: 15.01.1986

Авторы: Гудков, Скрынник, Шевелев, Шмалий

МПК: G01K 7/32, G01L 1/16

Метки: давления, температуры

...Фиг, 4 - диаграммы работы устройства, поясняющие принцип действия основных его узлов.Устройство содержит кварцевьп датчик 1, включающий в себя три пьезокварцевых чувствительных элемента 2 - 4, три автогенератора 5 - 7, три смесителя частоты 8 - 10, опорный генератор 11, первьп умножитель частоты 12, четвертый смеситель частоты 13, второй умно- житель частоты 14, формирователь временных интервалов 15, блок разделения сигналов 16, первый - третий счетчики импульсов 17 - 19.Кварцевый датчик 1 выполнен ввиде корпуса 20, в котором размещен жесткий шток 21. Корпус 1имеет Фиксатор 22 и упругую мембрану 23. Кварцевый термочувствительный элемент 4 установлен в штокео21 в температурном поле Т, Кварцевые чувствительные элементы 2 и 3установлены...

Номер патента: 1232964

Опубликовано: 23.05.1986

Авторы: Баржин, Колпаков, Солодовник, Шевелев

МПК: G01L 1/16

Метки: дефференциальный, пьезоэлектрический

...7 и второго 8 смесителей, были равны соответственно=Г а выходные разностные частоты йр и Гр третьего 13 иР 4четвертого 14 двухчастотных автогенераторов, поступающие на вторые входы третьего 9 и четвертого 10 смесителей, были равны соответственно Г =й Г =ЕР Ъ Р Ъо Р 4 Р.( Кроме этого, выходные разностные частоты Г и Е двухчастотных уп 7равляемых кварцевых автогенераторов 11 и 12 выбирают так, чтобы выходные частоты первого 7 и второго 8 смесителей Р =Г -1 и Р =1 -Г при темР Я 7 Р 7пературе Т=Т, и силе Р=Г, оказались равнин Условия Г, =Г, и Гр =ЕР обеспер Р 1 о Р 7 Р 7 О чиваются такйм выбором основных час(тот Й и Е двухчастотного автогенератора 11, чтобы при температуре Т=Т, и силе Р=Г и таким выбором основных частот Е12и Г...

Номер патента: 1234733

Опубликовано: 30.05.1986

Автор: Новиков

МПК: B66C 15/00, G01L 1/16

Метки: датчик, усилия

...электроды установ,лены на втулках, а основания призмыпэезоэлемента заделаны в ниши корпуса,Датчик усилия работает следующимобразом. Составитель А. ГедеояовТехред Л,Сердюкова Корректор В. Бутяга Редактор Л. Повхан Заказ 2977/46 Тираж 778 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д, 4/5. Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 412347Изобретение относится к подъемнотраиспортному оборудованию, а именнок датчикам усилия, и может быть использовано в ограничителях грузоподъемности груэоподъемных машин.Цель изобретения - повышение надежности датчика.На фиг,1 изображен датчик усилия,общий вид; на фиг.2 - функционапьнаясхема ограничителя...

Номер патента: 1244512

Опубликовано: 15.07.1986

Авторы: Макаров, Парфенов, Румянцев, Цывин

МПК: G01L 1/10, G01L 1/16

Метки: датчик, силы

...ЯвХ или Б 10, в которой формируются окна в форме вибропреобразователей с контактньп я площадками, В окна производится диффузия или ионное легирование бора до концентрации5 1 О" смна глубину 0,5-2 мкм (определяется толщиной вибропреобразователя). Затем произвоДится металлизация контактных площадо, например алюминием, защита контактных площадок и мест закрепления: вчбропреобраэователя перед травлением кремния, удаление защитногс диэлектрика и травление вскрытого кремния и-типа в травителе, состоящем из этилендиамина, пирокатехина и воды, Тра1244512 Тираж 778 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г....

Номер патента: 1244513

Опубликовано: 15.07.1986

Автор: Новиков

МПК: G01L 1/16, G01L 3/10

Метки: кварцевый, силоизмеритель

...колебаний и на индикаторах 17 и 18 индицируется (сознаком минус) величина растягивающейсилы,Поскольку силочувствительныйкварцевый резонатор 4 является ли нейным преобразователем силы, изменение прироста частоты имеет прямопропорциональную зависимость 1 КСК 1 иСХ где Г - частота пьезоэлектрических колебаний верхнего (фиг. 1) силочувствительного кварцевого резонато- где ьй - пРиРост частоты пьезоэлекра 4; Г - частота пьеэоэлектри- трических колебаний при действиических,колебаний нижнего (фиг. 1) сжимающей силы;силочувствительного резонатора,квар-, . К 1 - силочастотньпЪ коэффициентцевый силоизмеритель готов:с работе, (коэффициент Ратайского);Предварительное механическое натя - величина сжимающего (расжение необходимо для устранения...

Номер патента: 1247684

Опубликовано: 30.07.1986

Авторы: Колесник, Скульский

МПК: G01K 7/32, G01L 1/16

Метки: механических, температуры, усилий

...поэтому поступает наЮ второй вход ФЧП 12 с фазовымсдвигом которое поступает непосредственнона первый вход и через третью линию8 задержки на второй вход третьего12 ФЧП. При прохождении через третью вД 2 Ф(1 + г 3 +21 л(2 Кгфлфг-К )л Р 1 лалЯл Колебание с выхода. второго 11 ФЧПпоступает с частотой Гог непосредственно на третий вход и через четвертую линию 9 задержки на четвертыйвход третьего ФЧП 12. В процессепрохождения через четвертую линию 9 где ш =1,3,5, при инвентированиисигнала в цепи последовательно вклю ченных блоков 13.1- 17.1 и и =2,4,6,при неинвентировании сигнала в цепипоследовательно вклю При достаточно высоком коэффициенте усиления усилителя 7.2 выполня 25Ф ется условие баланса амплитуд и в замкнутой цепи, состоящей из...

Номер патента: 1247692

Опубликовано: 30.07.1986

Авторы: Джагупов, Завершинский

МПК: G01L 1/16

Метки: усилий

...относится к областиконтрольно - измерительной техникии может быть использовано для измерения усилий и давлений.Целью изобретения является повышение точности измерения за счетуменьшения влияния температуры,На чертеже показана схема устройства.Устройство для измерения усилийсодержит корпус 1, в котором по контуру закреплена мембрана 2, пьезоэлементы 3 и 4 с электродами 5,6 и 7,генератор 8, измерительное устройство 9 и терморезистор 10.Устройство работает следующимобразом.Генератор 8, подключенный к электроду 5 пьезоэлемента 3, возбуждаетв колебательной системе, образованной мембраной 2 и пьезоэлементами3 и 4, изгибные колебания. Вследствие прямого пьезоэффекта на электроде 6 пьезоэлемента 3 образуется переменный электрический...

Номер патента: 1254319

Опубликовано: 30.08.1986

Авторы: Булавин, Писцов

МПК: G01L 1/16

Метки: датчик, касательных, напряжений, пьезоэлектрический

...концомконсольного элемента и дополнительно введенным распорным стаканом через изолирующие прокладки зажаты 1пьезокристаллы. Они ориентированытак, что их электрическая ось направлена перпендикулярно плоскости кон- .сольного элемента. Введение упругогошарнира снижает изгибную жесткостьконсоли без существенного увеличения деформаций последней под действием нормальной нагрузки, что приводит к значительному снижению побочных воздействий на пьезокристаллы при минимальном снижении полезной нагрузки. Кроме того, такаяконструкция обладает повышеннойжесткостью, так как в данном случаепьезокристаллы работают на сжатиеи, следовательно, она имеет болеевысокую собственную частоту, 1254319Введение дополнительного распорного станка, отделенного от...

Номер патента: 1262307

Опубликовано: 07.10.1986

Авторы: Андреев, Колпаков, Писарев, Солодовник, Тимошенко, Шевелев

МПК: G01K 7/32, G01L 1/16

Метки: пьезоэлектрический

...расположенные частоты Х,(Е,), Е (Е ) и значительно отнесенную от них частоту Е(Е,), а также низкочастотное 40 колебание частоты Е,=Е -Е, (фиг.4), то в качестве информационных .частот выбраны частоты Е, Ег и Ер. Колебания частот Е и Е достаточно хорошо выделяются простыми фильтрами 5 и 6 с невысокими избирательными свойствами, так как частоты Е и Ер значительно удалены от частот Е, и Е . К фильтру 4 также не предъявляются высокие требования по избирательности, поскольку двух- частотный сигнал с его выхода, обусловленный близко расположенными частотами Е и Е с амплитудами А, и А соответственно (Аг/А,(1), усредняется преобразователем частота - код на периоде .Т= колебанияЕр Таким образом, в кварцевых резонаторах ЕС-среза имеется...

Номер патента: 1262308

Опубликовано: 07.10.1986

Авторы: Карпеев, Малов, Прядко, Симонов

МПК: G01L 1/16

Метки: усилий

...ют Форму утоньшенных участков пластины, образованных углублением, выполненным в ней так, что толщина перемычек не превышает половины толщины пластины, причем перемычки смещены одна относительно другой в плоскости пластины, а также по толщине относительно средней плоскости пластины на расстояние, не менее половины толщины перемычки, 50Перемычки могут быть также смещены по толщине относительно средней плоскости в противоположных направлениях. 55На Фиг.1 изображено предлагаемоеусгройство, вид сверху; на фиг.2сечение А-А на Фиг.1; на Фиг.З - сеО 8 2чепце 1.-Б на Фиг.1; на Фиг.4 - эпюры деФормаций в пластинах.Устройство содержит пьезоэлектрическую пластину 1, в которой посредством углублений 2 и 3 образовань 1 перемычки 4 и 5. На перемычки...

Номер патента: 1278634

Опубликовано: 23.12.1986

Автор: Новиков

МПК: G01L 1/16, G01L 5/16

Метки: измеритель, многопредельный, усилий

...вогнутых криволинейных поверхностей 4 нанесены5 электроды 8, электрически соединенные с подстроечными мишенями 9 иэлектрическими выводами 10, служащи-ми для подключения электродов к блоку 11 преобразования, выход которого1 О подсоединен к индикатору 12,Работа устройства основываетсяна прямом и обратном пьезоэлектрических эффектах и силочастотном эффекте15 Измеритель работает следующим об"разом.От блока питания (не показан)йодают напряжение на электронныеблоки (блок 11 преобразования и ин 20 дикатор 12),Для измерения усилия или массыгруза устройство устанавливается наоснование. Например, для нагружения,по главным граням 3 устройство уста 25 навливается герметиэирующей крвппкойна основание так, что направлениеместной вертикали ББ...

Номер патента: 1296872

Опубликовано: 15.03.1987

Авторы: Королев, Спирин, Фролов

МПК: G01L 1/16, G01L 11/00

Метки: давления

...нарастающего напряжения, которое меняет амплитуду выходного сигнала генератора возбуждения колебаний 3, поступающего на первый и второй сигнальные электроды 26 и 27и пьезоэлектрического трансформатора4, Частота сигнала, поступающего на сигнальные электроды с выхода генератора 3 возбуждения колебаний, соответствует четвертой моде резонансных колебаний по длине пьезоэлектрического трансформатора 4. Пороговое значение амплитуды сигнала, подаваемого на сигнальные электроды 26 и 27, при котором происходит возбуждение пьезоэлектрического трансформатора4, определяется величиной приложенного к пьезоэлектрическому трансформатору статического давления. Код первого счетчика 1, при которомимеет место возбуждения низкочастотных...

Номер патента: 1302149

Опубликовано: 07.04.1987

Авторы: Колпаков, Писарев, Тимошенко, Шевелев

МПК: G01K 7/32, G01L 1/16

Метки: измерительный, частотно-импульсный

...(6) по схеме ГорнераР = (а 5 Р 1 + аР + а)Р 1 + + (аР + а 5)Р + а, (8) Т = (аГ 1 + а 1 ОР + ав)Р, + Устройство работает следующим образом.Пьезорезонансный датчик 1, содержащий пьезорезонаторы 2 и 3, находится под действием параметров силы Р и температуры Т. Пьезорезонаторы подключены к автогенераторам 4 и 5 и определяют их частоты генерации Е, и Г , каждая из которых содержит в себе информацию о воздействующих параметрах в соответствии с зависимостями (1) и (2).1302149 6С-вход 0-триггера 22 логическая "1" 1с 0-входа записывается в триггер 22 е и поступает. на выход Т,. Этот сигналоткрывает соответствующие ключи коммутатора 17 и ключ 25, что дает возможность поступать сигналу Г на вычитающий вход счетчика 24. После поступления на счетчик...

Номер патента: 1307246

Опубликовано: 30.04.1987

Авторы: Колпаков, Писарев, Читова, Шевелев

МПК: G01K 7/32, G01L 1/16

Метки: давления, измерительного, локальном, объеме, одновременного, поля, температуры

...чтобы плоскость симметрии каждого резонатора проходила через диаметр каждого плоского электрода 16 пьезокварцевого диска 12 и вдоль плоскости раздела массы сост ветствующего ступенчатого электрода 13 пьезокварцевой пластины 12.Таким образом, в трехпараметровом чувствительном элементе 1 имеется шесть кварцевых резонаторов 2, состоящих каждый из кварцевой пластины 17 и двух электродов ступенчатого 13 и плоского 16.Диаметр каждого плоского (подвижного) электрода 16 меньше соответст вующего (неподвижного) электрода 13. Подбором жесткости пружин 17 и соотношением высот и толщиной ступенчатых электродов 13 можно варьировать коэффициенты чувствительности к перемеще нию или коэффициенты массочунстнительности кварцевых резонаторов 2,Температурные...

Номер патента: 1323874

Опубликовано: 15.07.1987

Авторы: Джагупов, Завершинский

МПК: G01L 1/16, G01L 9/08

Метки: датчик, пьезоэлектрический

...сигнал в световой поток. Величина светового потока определяется действующим значением электрического сигнала, снимаемого с электродов пьезоэлемента 1. В исходном состоянии величина светового потока имеет максимальную величину, поскольку пьезоэлектрический трансформатор находится в резонансе,Фильтр-пробка 7, настроенный на рабочую частоту генератора 4, не пропускает на вход дискриминатора 8 полярности электрический сигнал, наводимый на электродах пьезоэлемента 1 вследствие трансформации энергии от генератора 4 к пьезоэлементу 1.Измеряемая сила, деформируя элементы пьезоэлектрического трансформатора, выводит его из резонанса. При этом уменьшается величина коэффициента трансформации пьезоэлектрического трансформатора и, следовательно,...

Номер патента: 1332166

Опубликовано: 23.08.1987

Авторы: Боев, Пешков, Полищук, Шарапов

МПК: G01L 1/16

Метки: датчик, пьезоэлектрический, статических, усилий

...в видедиска 3 - к измерительному прибору 6.45Пьезотрансформатор под действием возбуждающего напряжения совершает механические колебания за счет чего, наэлектродах 3 появляется электрическое напряжение, изменяющееся с частотой механических колебаний. Величинанапряжения определяется измерительным прибором 6, Под действием измеряемого статического усилия Р, приложенного к держателям 4 датчика,амплитуда механических колебаний пьезотрансформатора уменьшается и, следовательно, уменьшается переменноеэлектрическое напряжение, снимаемое бб 2с электродов 3, что фиксируется измерительным прибором 6.Аналогично работает датчик, еслигенератор 5 подключить к электродув виде диска 3, а измерительный прибор 6 к электроду в виде кольца 2.В примере...

Номер патента: 1337680

Опубликовано: 15.09.1987

Авторы: Андросов, Бобенко, Кисилев, Пономаренко, Семесенко

МПК: G01L 1/16, G01L 5/00

Метки: датчик, силы, удара

...передаютсяколебания помех от корпуса д ттчитд.Но, как малоинерттионное и достаточножесткое тело, пьезоэлектрическийпреобразователь не деформируется поддействием колебаний помех, д колеблется вместе с корпусом. Колебанияпомех от корпуса ттереддн)тся также ина упругую пластину, которая в силусвоей малой инерционности колеблется вместе с корпусом и пьезоэлектрическим преобразователем. Таким образом,колебания основных частей датчикакорпуса, пьезоэлектрического преобразователя и упругой пластиныодинаковы по амплитуд, ттдпрдвлениюи совпадают по фдзе, По.)тому, колеблясь во всех точках одицдково,пьеэозлек.рический преобразогдтельне деформируется и не г.церируетпьезоэлектрическую ЭДС помех, Иначереагирует датчик на по:ц это воздействие - удар...

Номер патента: 1348669

Опубликовано: 30.10.1987

Авторы: Жуликов, Русских, Христенко

МПК: G01L 1/16, G01L 9/08

Метки: пьезогенераторный, усилия

...заключается втом, что при воздействии на чувствительный пьезоэлемент (пьезокерамику)на ее токосъемных гранях появляетсязаряд, прямо пропорциональный приложенному давлению11 анный заряд вызывает появление электрического поля снапряженностью Е, зависящей от деформациии пьезомодуля Й, используемой пьезокерамики (Е=С/6)Напряженность н любой точке регистрирующей обмотки можно найти из выражения заряд;коэффициент 3,14;относительная диэлектрическая проницаемость;электрическая постоянная;расстояние от центра пьезоэлемента до точки наблюдедения,Исходя из напряженности можно определить ЭДС - е, наводимую в регистрирующей (одновитковой или многовитковой) обмотке,Если проводнаходится в изме 5 няющемся однородном электрическом поле, то где В -...

Номер патента: 1368677

Опубликовано: 23.01.1988

Автор: Севастьянов

МПК: G01L 1/16, G01L 11/00

Метки: давления, датчик

...волны в электроакустическом преобразователе. Для того, чтобы электроакустический преобразователь излучал сдвиговые упругие колебания используют пьезоматериал с такой поляризацией, что под действием электрического тока в нем возникают сдви 1368677говые упругие смещения (смещения возникают параллельно оси вг, а упругая волна распространяется по мембране вдоль оси аб) .Поглотитель 9 не должен соприкасаться с электроакустическими преобразователями, т.е, с той его частью, где находится пьезоматериал.Токоподводящие электроды 4-7 могут 10 быть изготовлены пленочными из металлов, имеющих хорошую адгезию к элементам устройства и обладающих хорошей электропроводностью (например, из никеля, серебра, алюминия). Толщи на электродов составляет не...

Номер патента: 1377629

Опубликовано: 28.02.1988

Авторы: Агаларов, Багиров, Бунятов, Искендер-Заде, Мамедов, Мардухаев, Шахмамедов

МПК: G01L 1/16

Метки: датчик, пьезоэлектрический

...также регистрируются электронным устройством.Прокладки 5 и 6 из электроизоляционного материала предназначены для 40изоляции зпектрических сигналов спьезоэлементов 3 и 4 от короткогозамыкания через отрезок цилиндрической трубы . Болт 2 после созданияпредварительного сжатия пьезоэлементов 3 и 4 фиксируется относительнокорпуса 1.При воздействии на шток 9 осевых(нормальных, усилий отрезок цилиндрической трбы 7 передает их на пьезоэлементыи 4, при этом один изпьезоэлементов нагружается, а другойразгружается. Если чувствительностиустановленньк пьезоэлементов 3 и 4одинаковы, выходной сигнал 3 и 4 будет иметь однаковую величину и разную полярнось, Обозначим полученныенапряжения 11 и 114, где индекс означает реэульгат действия нормальных...

Номер патента: 1377634

Опубликовано: 28.02.1988

Авторы: Дудников, Жосан, Михеев

МПК: G01L 1/16, G01L 11/00, G01L 23/10 ...

Метки: давления, датчик, импульсного

...образуемой значениями относительной диэлектрической проницаемости диэлектриков7 и 3, 2 ил. величина поверхностного сопротивления неполярного диэлектрика 7; К 2величина поверхностного сопротивления5полярного диэлектрика 3 Ь - индуктивность проводника, подсоединенного к пьезоэлементу и заземленному выводу датчика давления,При этом емкость С 2 в Г,/ Е раз10 больше, чем емкость С 1, где Г, = 2относительная диэлектрическая проницаемость неполярного диэлектрика 7,а Я = 35 - относительная диэлектрическая проницаемость полярного ди -электрика 3.Устройство работает следующим образом.Импульс давления переходит черезволноводную систему 5, 4 и 6, в ре 20 зультате чего на обкладках пьезоэлемента 4 образуется ЭДС, пропорциональная величине этого...

Номер патента: 1384979

Опубликовано: 30.03.1988

Авторы: Джагупов, Иванов, Лукан

МПК: G01L 1/16, G01L 11/00, G01L 9/08 ...

Метки: давления, датчик

...биморфной пьезоэлектрической пластиной 3 внутрь корпуса 2. При этомувеличивается площадь перекрытияпьезоэлектрических пластин 3 и 5.Генератор 7 переменного напряжениявозбуждает пьеэопластину 3. Передачаэнергии колебаний от излучающей биморфной пьезопластины 3 к приемнойбиморфной пьезопластине 5 происходит 40через воздушный зазор, образованныймежду плоскостями двух пластин,Уровень сигнала, снимаемого спьезопластины 5 на вход усилителя 8,пропорционален площади перекрытия45пьезоэлементов 3 и 5, а следовательно, и измеряемому давлению Р. Законизменения перекрытия пластин пропорционально измеряемому давлению Рвозможно изменять, задавая различные) 792геометрические формы пьезоэлектрическим пластинам 3 и 5,Это позволяет, при...

Номер патента: 1384980

Опубликовано: 30.03.1988

Авторы: Джагупов, Иванов, Пахаревская

МПК: G01L 1/16, G01L 11/00, G01L 9/08 ...

Метки: давления

...уровня поступает на выход устройства, Единичный коэффициент5передачи усилителя 13 задан уровнемсигнала, поступающего с неподвижнойприемной пьезопластины 6 через усилитель 11 и выпрямитель 12 на входуправления коэффициентом передачиусилителя 13,Прн измерении величины давленияР, отличной от нулевого значения,. она компенсируется упругими свойствами мембраны 1, которая прогибаетсясовместно с пьезопластиной 4 внутрькорпуса 2. При этом в пределах величины упругой деформации мембраныпроисходит .уменьшение. толщины воздушной прослойки между пьезоэлементами2 О 4 ибПри неизменных величинах дестабилизирующих факторов происходит изменение амплитуды переменного напряжения, снимаемого в пьезопластийы 425 (знак изменения величины этого напряжения...

Номер патента: 1384983

Опубликовано: 30.03.1988

Автор: Жуйков

МПК: G01L 1/16, G01L 11/00, G01L 9/08 ...

Метки: давления, датчик

...частоте другого автогенератора, образованного усилителем 15,ВШП и периодическими отражательнымирешетками, расположенными на звукопроводе 16 пьезоэлектрической пластины, При этом используется дифференциально-частотная схема включенияобеих ЛЗ, в которой производится 30сравнение (вычитание) выходных сигналов двух ПАВ генератороа ЛЗиЛЗв смесителе 17 и выделение сигнала разностной частоты с помощьюфильтра нижних частот (ФНЧ) 18 на регистрирующем устройстве 19,При подаче измеряемого давленияк датчику происходит деформация ЧЭ,что в свою очередь приводит к перемещению пьезоэлектрического диска 3 40(фиг. 1) вдоль оси глухого торцового отверстия 4 пластины 5, что соответствует смещению акустическоготракта для распространения ПАВ. Приэтом оба...

Номер патента: 1397754

Опубликовано: 23.05.1988

Автор: Новиков

МПК: G01L 1/16

Метки: пьезоэлектрический, силы

...зависимости от необходимых размеров (площади) локализованной эоны (подэлектродной зоны пьезоэлектрических колебаний), Расстояниесменных наконечников-электродов 8 отглавных граней пьезоэлемента можетбыть также различным в зависимости отустановки требуемой напряженностиэлектрического поля, необходимой длястабильного (но не перенапряженного)режима автоколебаний.После возбуждения пьезоэлектрических колебаний в локализованной зонепьезоэлемента 1 устанавливается чувствительность устройства посредствомперемещения магнитных чашек 5 повертикали и по горизонтали при воздействии единичным грузом (или заданием единичной силы) на силопередающий элемент 17.Перемещение магнитных чашек 5 производится относительно оси 00 и граней пьезоэлемента так,...

Номер патента: 1404847

Опубликовано: 23.06.1988

Авторы: Баржин, Вервейко, Гудков, Скрынник, Шмалий

МПК: G01L 1/10, G01L 1/16

Метки: датчик, силы

...На дисковых пьезокварцевых резонаторах напылены электроды 11, соединенные с токовыводами 12. Механические оси закрепленных дисковых пьезокварцевых резонаторов 10 и 11 совпадают с осями, проходящими через центры внутренних выступов 7 и 8 соответственно. Упругие кольца 4 и 5 соединены в единое упругое кольцо 3 по плоскостям опорных выступов 6 и скреплены, например, сваркой.Во время сборки пьезокварцевые резонаторы 9 и 10 устанавливаются в упругие кольца 4 и 5 и кольца устанавливаются друг на друга опорными выступами. Путем создания силы на фланцы опорных выступов добиваются совмещения опорных плоскостей опорных выступов. При этом пьезокварцевый резонатор 9 испытывает усиление поджатия (фиг, 5 и 6), а пьезокварцевый резонатор 10 -...

Номер патента: 1425481

Опубликовано: 23.09.1988

Автор: Завершинский

МПК: G01L 1/16, G01L 9/08

Метки: механических, усилий

...13 тактовых импульсов.Запускающий импульс от шины 15 запуска устанавливает триггер 10 в единичноесостояние. Ключ 14 размыкается, и открывается схема 16 совпадения, разрешаяпрохождение тактовых импульсов от генератора 13, При размыкании ключа 14 отвоздействия генератора 6 тока на электродах 3 и 4 БПЭ 2 начинает накапливаться заряд. При этом БПЭ 2 начинает развивать силу, пропорциональную величине накопленного заряда и направленнуюпротивоположно измеряемому усилию. Сила,развиваемая БПЭ 2, компенсирует измеряемое усилие Р и, следовательно, уменьшаетвеличину прогиба.При увеличении заряда на электродахБПЭ возрастает электрическое папряжение,5 10 15 20 25 30 35 40 45 причем скорость возрастания напряжений прямо пропорциональна электрической...

Номер патента: 1428952

Опубликовано: 07.10.1988

Авторы: Злобин, Зубцов, Макаревич, Платонов, Фомица

МПК: G01L 1/16

Метки: механических, напряжений

...Ователь механических напряжений.В корпусе 1 заключен кольцевойпьезоэлемент 2, в котором размещаются внутренние цилиндрические пьезоэлементы 3 и 4, К поверхностям внут"ренних пьезоэлементов подсоединенытри токопровода 5-7, К поверхностикольцевого пьезоэлемента подсоединены два токопровода (не показаны),Устройство расположено внутрисплошной среды, например бетона,пластмассы и т,д., и работает следующим образом,К токопроводам 5 и 7 поцводятпеременное электрическое напряжение определенной частоты, вызывающее в основном пьезоэлементе 4 деформацию колебательного характера,В результате этого пьезоэлемент 3свободно колеблется с той же частотой.При воздействии механических напряжений на корпус преобразователякольцевой пьезоэлемент 2...

Номер патента: 1430767

Опубликовано: 15.10.1988

Автор: Ребрин

МПК: G01L 1/16

Метки: пьезоэлектрический, силы

...преобразователь силы содержит генератор 1 электричес ких колебаний, подключенный к первой системе электродов 2, измерительный прибор 3, подключенный к второй системе электродов 4, демпфирующие прокладки 5 и пьезоэлемент 6 с цилиндри-.15 ческими и соосными отверстиями 7 с вогнутой сферической фаской 8, в которыеустановлены опорные шарики 9. Преобразователь работает следующим 20 образом.Генератор 1, подключенный к первой системе электродов 2 (по обратному пьезоэффекту) возбуждает в пьезоэлементе 6 продольные механические коле бания, которые, распространяясь по пьезоэлементу, вызывают (по прямому пьезоэффекту) появление электрического напряжения на второй системе электродов 4, фиксируемого измерительным прибором 3,...

Номер патента: 1451561

Опубликовано: 15.01.1989

Авторы: Кудинов, Куимов, Светлаков, Шматов

МПК: G01L 1/16, G01L 5/16

Метки: динамометр, трехкомпонентный

...замыкания ее напьезодатчикиДля настройки динамометра служатвинты 17 и 18, толкатели 19 пружины20 и шарики 6 и 7, являющиеся такжеопорами резцедержавки 5. Настройкуосуществляют следующим образом.Резцедержавку 5 вывешивают на опорах-шариках 6 и 7 с помощью винтов17 и 18 и толкателей 19. Затем регу.-.лировочными винтами 11 осуществляют15 предварительное нагружение пьеэодатчиков.Трехкомпонентный динамометр рабо"тает следующим образом.Под действием составляющей усилия20 Р резания (фиг.7) пьезодатчики, расположенные в правой (по схеме) половине динамометра (относительно резцедержавки) будут сжиматься и на нихпоявится отрицательный заряд, а пье зодатчики, расположенные слева относительно реэцедержавки, будут разжиматься и на них также...
