G01K 7/02 — с использованием термоэлектрических элементов, например термопар

Номер патента: 155967

Опубликовано: 01.01.1963

МПК: G01K 7/02

Метки: 155967

...1 и 2, термопар 1 на чертеже не показаны), индикатора 3 максимума разности оказаний и блока 4 перемножения.Датчики 1 и 2 известнь 1 е низкоомные, пз нпх датчик 1 малоинерционный.Датчики температуры включены навстречу друг другу, и поэтому с их общей цепи снимается разность показаний, которая поступает в индикатор 3 максим 1,ма, и затез 1 - в олок -1 перемножсия, В который вводитс 51 постоя 11 пый коэффициент К, наЙде 1 п 1 ь 111 Опытным путем.Выход блока 4 перемножения последовательно включен в цепь малоинерционного датчика 1 температуры, благодаря чему нх э.д.с. с 1 ммиру 1 отся, и на выходе в з 1 омент наст 1 плепия максиму з 1 а полчается сигнал, соответствующий истинной температуре измеряемой среды155967 Предмет изобретения...

Номер патента: 155969

Опубликовано: 01.01.1963

МПК: G01J 5/50, G01K 7/02, G01K 7/18 ...

Метки: 155969

...из двух спаянных латунных пластинок с выемками в средней части (на чертежах не показаны), в которых уложены спаи дифференциальной термопары 13, платиновые термометры 14 сопротивления и никелевые электроцагреватели 15 (на фиг. 2 показацы один термометр и один электронагреватель).Измерение поглощательной способности основано на методе компенсации разности температур измерительных площадок.Предлагаемое устройство позволяет уравнивать температуры двумя способами.В одном из цих равенство температур достигается изменением площади открытых участков окон над образцом и эталоном, отношение которых (площадей) умноженное на поглощательную способность эталона, определяет измеряемую величину.При другом способе измерения равенство температур...

Номер патента: 155976

Опубликовано: 01.01.1963

МПК: G01K 17/06, G01K 7/02

Метки: 155976

...термопары 3 к потенциометру установлена переходная колодка 8. Все детали тепломера помещены в стальной корпус 9,Предмет изобретения 1. Тепломер полного излучения, содержащий теплоприемник и термопарный чувствительный элемент, о т л и ч а ю щ и й с я тем, что, с целью устранения влияния конвекции газов, перед теплоприемником установлен водоохлаждаемый полый усеченный конус с развитой поверхностью, образованной впаянными кольцевыми диафрагмами.2. Тепломер по п. 1, отл и ч а ю щ и й с я тем, что, с целью обеспечения стабильности показаний прибора, один из электродов термопар- ного чувствительного элемента одновременно является и тепловым сопротивлением. Составитель И. Л. Орлова едактор Л. В. Калашникова Техред т. П. Курилко Корректор И....

Номер патента: 156196

Опубликовано: 01.01.1963

МПК: G01K 7/02

Метки: 156196

...51 ют Оеска)касиую мноГОВиткОВую катушку, В сере;.Иу кото;)ОЙ ВВ 01 ится Горячш спай 2 терх 10 пяры. Такая катушка служит )езысртиоиныъ экранов, защип 12 О- щи) Горячий спяЙ тер.10 пары прн изме)снии те)перятуры В Выс 01,)частотно) 32 Питноъ п 071 е. Это Яст Воз)1 э)кность произзО;ить ИЗ)срс,П 51 истинных знячетиЙ теъператур Охляж:2101 цих срсл 1(ак В стационарных, так и в нестационарных процесса.;. Для устраненя вСокочастотНЫХ НЯВОЛОК Иа ВЕРХН 10 Ю ЧЯСТЪ ТСР)10 ПЯРЫ ТСРЪОЭЛЕКГРО )Ы ЕЕ ЗЯКЛЮ- чены в металлическую оплетку 3 с зязсмлением.ПОВЫШЕННУЮ ТоспОСТЬ ИЗ.1 ЕРЕНИЯ ТЕМПЕРЯТМРЫ В ВЫС 01(ОЧЯСТОТНО, МЯГНИТИОМ ПОЧЕ ЪОЖНО ПОСТИГ) ТЬ, ЕСЛИ В КЯССТВЕ ЭК)сНа ИСПОЛЬЗОВЯТЬ ОТДЕЛЫУО, ЭЛЕКТРИЧЕСКИ НЕ СЬЯ 32 НИ",Ю С ТЕРМОГ 12)0 ОЕСКЯРКЯСНУЮ...

Номер патента: 156717

Опубликовано: 01.01.1963

МПК: G01K 13/02, G01K 7/02

Метки: 156717

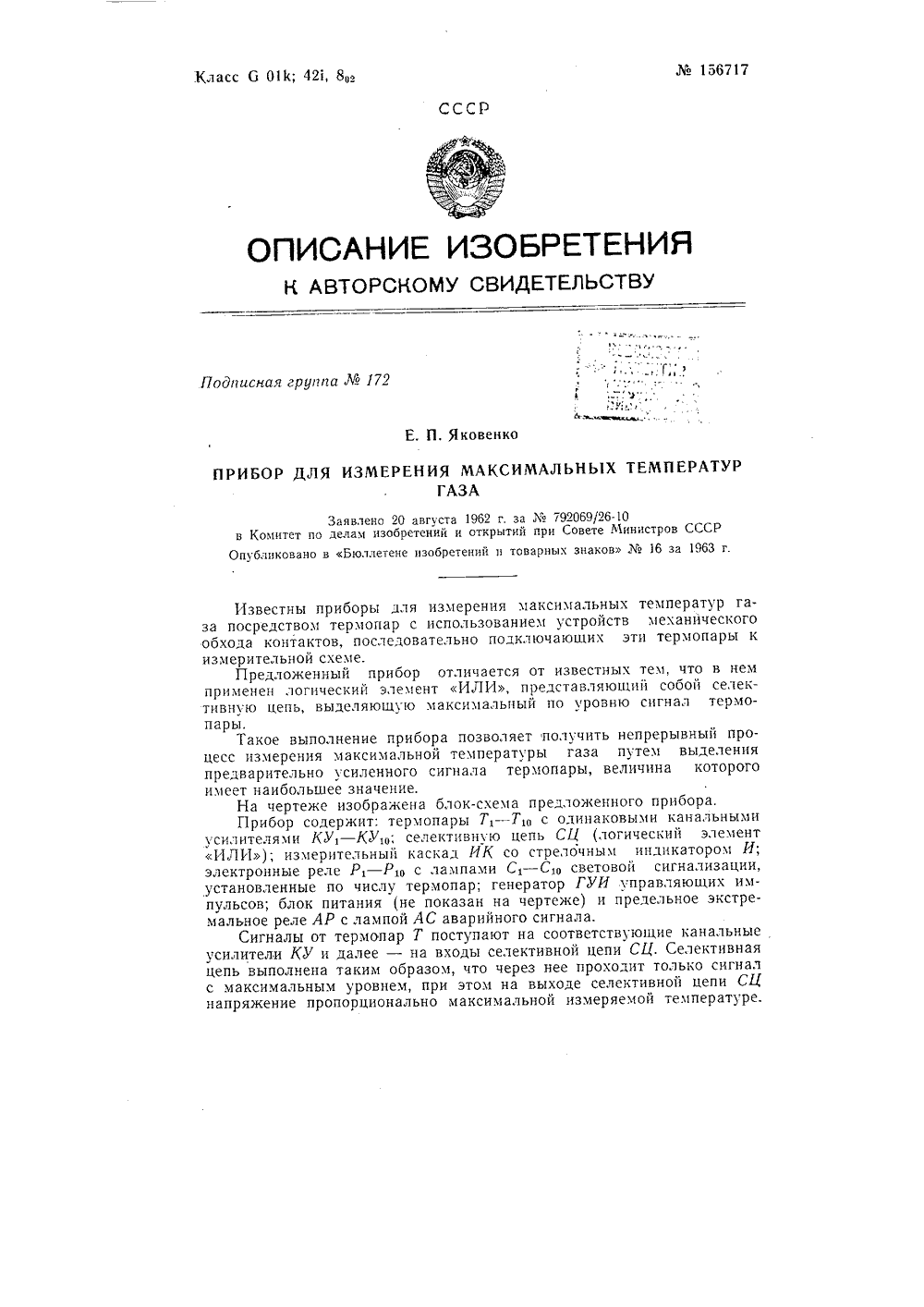

...заданного предела, при этом загорается лампа АС аварийного сигнала.Помимо селективной цепи, усиленные сигналы термопар подаются с каждого канального усилителя КУ на канальные электронные реле Р. Оконечный каскад каждого усилителя КУ имеет на выходе напряжение только в том случае, если выходное напряжение усилителя данного канала больше выходных напряжений усилителей других каналов. Таким путем достигается селективность прибора. Лампы С световой сигнализации указывают канал с максимальным уровнем сигнала па входе СЦ и точку контролируемой среды, где температура максимальная. Для нормальной работы прибора его селективная цепь должна быть нагружена на каскад с большим входным сопротивлением.Каждый канальный усилитель КУ выполнен...

Номер патента: 158432

Опубликовано: 01.01.1963

МПК: G01K 7/02, G01M 15/00, G01N 25/52 ...

Метки: 158432

...термопарами для регистрации температур поджигания.На чертеже изображено устройство для осуществления предлагаемого способа.Модель 1 с заключенным в нее нагревателем 2 помещается во взрывную камеру 3, Объем камеры 3 должен значительно превосходить размеры модели 1 для исключения возможных искажений. К корпусу модели 1 одеден концы термопар 4, фиксирюшх максимальну 1 о температуру в различных точках модели, Камера 3 снаожена вентилями 5 для ввода и вывода горючей смеси и отбора ее проб на анализ. Для предотвращения большого роста давления при сгорании смеси в158432 камере 3 расположена легко разрывающаяся мембрана б. Через окно 7, закрытое пластинкой из плексигласа или стекла, производят визуальное наблюдение за возможным появлением...

Номер патента: 159310

Опубликовано: 01.01.1963

МПК: G01K 7/02

Метки: 159310

...Опубликовано в с 5 голгетеге изобрсте и и товарных зн ков М 24 за 1933 г.ИЗВЕСТНЫ СПОСООЫ ИЗГОТОВЛЕ 1 и ЧВСТВИТСЛЬПР. 0 Э,гЕМЕНта ТЕПМО- пары путем вмонт 1 р ваПя те;)дОэлсктродов в горя 11 П спа 11, выполненный в виде наконеч 1 пка.Предлагаемый способ заклОчается з том, что для изготовления спая выт 2 чгвается г 11 Л 111 др 11 сск 1 1:ак 011 еч:Пк, и в Отзерстпя, просверлегПые паоаллельпо ос; цЛипра, вставляют тепмоэлект.од, которые Ооэазу 10 т тор мо:111 эу. П с е э. 0" О Б спецпг 1 ль:Ом приспособлен и производится Оохкид акоСч 1 пка, в Осзультате чего устра:яОСя все зазоры между терзОэле 1;тзоди и стегкам 1 Отвер:тпй. Полу 1:вцг 11 й 1 ся гояч 1 спай меха:пческ 1 проис:.апазо: Пр:1 мепен 11 я завист Матер 12712, использовап 110 ГО ля...

Номер патента: 159693

Опубликовано: 01.01.1964

МПК: G01K 7/02

Метки: 159693

...корпуса находится термопара б, регистрирующая абсолютную температуру, а в рубашку введена термопара 7, которая совместно с термопарой б позьоляет осуществлять дифференциальную запись, Регистрация температуры осуществляется при помощи пирометра Н. С, Курнакова. Запись производят на технической фотопленке ФТ, которую затем проявляют, закрепляют и наносят масштаб температур.Работа на установке производится следующим образом, Проба пластовой нефти с температурой нес.олько выше пластовой из контейнера или пробоотборнпка по термостатированной коммуникации переводитсл в пресс. Далее пробу переводят в рабочий сосуд 1 г:о термостатированной коммуникации 8. Выделяющийся газ растворяют при перемсгшгпании мешалкой г. Сосуд 1 во время опытов...

Номер патента: 160867

Опубликовано: 01.01.1964

МПК: G01K 7/02

Метки: 160867

Номер патента: 160872

Опубликовано: 01.01.1964

МПК: G01K 1/08, G01K 7/02

Метки: 160872

...26.11,1964. Нюллетень5 Подписна группа ЛВ 1 Я И. Ф. Усатиков СПОСОБ ИЗГОТОВЛЕНИЯ ТЕРМОПАРНЫХ ЧЕХЛОВ И ВИЗИРНЫХ ТРУБПредмет изобретения Известны способы изготовления термопарных чехлов и визирных труб из тонкоизмельченного глинозема с последующим его обжигом.Предлагается способ изготовления термопарных чехлов и визирных труб из окиси алюминия для замера высоких температур, поьышающий плотность и газонепроницаемость большемерных чехлов и труб. Это достигается введением в состав рабочей массы не менее 50 - 90% термически обработанного глинозема.В зависимости от конфигурации изделий, их величины и толщины стенок это соотношениеможет колебаться в указанных пределах. Способ изготовления термопарных чехлов и визирных труб из...

Номер патента: 160873

Опубликовано: 01.01.1964

МПК: G01K 1/12, G01K 7/02

Метки: 160873

...в кварцевой трубке, зашишенные графитовыми чехлами.В предлагаемой термопаре для увеличения срока ее службы путем предотвращения соприкосновения графитового чехла с воздухом в зоне расплав воздух чехол термопары установлен в отверстии шамотного бруса с косым срезом со стороны стенки агрегата.На чертеже схематически изображена термспара для контроля температуры.Термоп помещена в кварцевую т ку 2, пре ащаищую взаимодействие моэлектр пр одукта ми окисл ен и я гр а та. Кварцевая трубка 2 устанавливается во внутренний канал графитового чехла 3, который имеет высокую теплопроводность и служит для непосредственного контакта с расплавленной солью. Графитовый чехол 3 помещен в отверстие шамотного бруса 4 с косым Термопара для контроля...

Номер патента: 161313

Опубликовано: 01.01.1964

МПК: E21F 5/00, G01K 7/02

Метки: 161313

...импульса четыре-пять хромель-алюмелевых термопар 1 соединяют в тсрмобатарею, Батарею помещают в защитную оболочку 2 и прикрепляют к стенке выработки на расстоянии 7 - 10,к от груди забоя 3. При этом особенно важно, чтобы горячие спаи 4 термопар непосредственно соприкасались с окружающей средой, а холодные концы 5 были тщательно изолированы асбестом.Проградуированный милливольтметр б устанавливают в месте укрытия взрывника, на расстоянии 150 в 2 л от забоя, и соединяют с термопарами магистральными проводами 7 сечением 0,5 - 1 лия-. При отсутствии взрыва .ли вспышки пыли заметного отклонения стрелки милливольтметра це наблюдается; в зависимости от интенсивности взрыва (вспышки) пыли стрелка прибора резко отклоняется ца величину,...

Номер патента: 161560

Опубликовано: 01.01.1964

Автор: Гудков

МПК: G01K 7/02, G01N 25/30, G01N 25/50 ...

Метки: высокого, давления, камера

...удобства монтажа и эксплуатации камеры выведены все коммуникации: токопроводящие держатели 4 для подогрева образца, выводы 5 термопары, патрубок 6 для подачи газа в камеру с тарированным соплом 7, патрубок 8 для вывода газа из камеры, анализная трубка 9 для контроля давления газа за соплом, которое расположено в 5 - 6 лы от испытуемого образца 10 металла.Нагревание испытуемого образца металла, закрепленного на токопроводящих держателях, производится электрическим током, а температура нагревания и температура начала горения образца металла кснтролируется приваренной к нему в месте подвода газа дифференциальной термопарой 11, э.д.с. ко1615 бО Предмет изобретения Составитель И, И. Дубсонедактоо Л. К. Ушакова Техред А. А, Камышникова...

Номер патента: 162343

Опубликовано: 01.01.1964

МПК: G01K 7/02

Метки: 162343

...начинают прогреваться два ее опая 4 и 5. Так как опай 5 находится в точке, где стенка защитного наконечника 6 толще, то он пропревается медленнее, чем спай 4, с отставанием, Показания двух дифференциально включенных термопар будут возрастать с разной крутизной, Т. э.д.с, от Ф. В. БочковКОМБИНИРОВАННАЯ ТЕРМОПАРАспая 4 будет круче, чем от спая 5, Разностьих показаний, снимаемая с клемм 7 и 8, будет возрастать от нуля до максимума и сновападать до нуля. Одновременно с клемм 7 и 9,а также с клемм 8 и 9 можно снимать показания т.э.д.с, от опаев 4 и 5.Истинную (высокую) температуру средыопределяют по уравнениюТ= ТЛ 11 + КЬТМ,где ХТя - максимум разности показаний,Тя - показания т.э.д.с от спая 4 (малоинерционного) в момент максимума...

Номер патента: 162981

Опубликовано: 01.01.1964

МПК: G01K 1/08, G01K 17/08, G01K 7/02

Метки: 162981

...изолирующего мателиала толщиной а, 1.=л 1=г 2 помещена прослойка 3 из материала другой теплопроводности ,=Х Толщина Р слоя 3 выбирается из условия получения требуемого значення эффективной теплопроводности л, полученной трехслойной системы)1 ),в (П21)2 и . й ч2/.вИ Х, - л,Откуда: Р -2 л, - 1,Для измерения теплового потока в слоельда (Хо=2,1 вт/и град) следует пользоваться подооными устройствами ввиду трудности подбора изоляционного материала с теплопроводностью, близкой к теплопроводности льда, В качестве материала для наружных слоев корпуса в устройстве может быть взято оргстекло (Х=018 вт/мград) с прослойкон из стали У(Х;,=23 вт/м град), При этом в соответствии с приведенной формулой Р/И=22. Для измерения теплового потока в засыпке...

Номер патента: 163394

Опубликовано: 01.01.1964

МПК: G01K 17/08, G01K 7/02, G05D 23/20 ...

Метки: 163394

...термопар, измеряющих разность температур в прямом и обратном трубопроводах. Датчик расположен в зазоре магнитопровода, на обмотку намагничивания которого поступает сигнал, пропорциональный расходу теп. лоносителя.Известно, что мощность теплового потока определяется: где; с - теплоемкость теплоносителя, 6 -расход теплоносителя; 1, и 1 г - температура теплоносителя в прямом и обратном трубопроводах.На чертеже представлено устройство, позволяющее определять мощность потока по указанной формуле с помощью датчика Холла.Измерение разницы температур в прямом и обратном трубопроводах 1 и 2 производится термопарой 8; т.э. д.с, которой питается датчик Холла 4, помещенный в зазоре магнитопровода 5. Оомотка намагничивания б, находящаяся на...

Номер патента: 164144

Опубликовано: 01.01.1964

Авторы: Киреев, Слободкин, Старостин, Тулуевский

МПК: G01K 7/02

Метки: мартеновской, печи, свода, темиературы

...н фурма, Охлаждается водой. Расположепне спаев термопар на разныхрасстояниях от наружной тепловоспринимающей поверхности термозонда в глухих отверстиях в его стенке позволяет измерить тепловой поток, проходящий по направлению к оситермозонда, Зная тепловой поток, можно поизвестным фопмулам рассчитать теплопапряженность (илн температуру) в месте, где установлсн те 13 мозОнд.11 а фнг. 1 показана часть водоохлаждаефурмы с термозондом; на фнг. 2 - разреЛ-А на фнг. 1; на фнг. 3 - разрез по Б-Бфнг, 2,Б отверстие охлатк аемой водой фурмы 1входит термозонд 2 с высверленными в еготорце отверстиями 3, в которых размещаетсябатарея дифференциальных термопар 4 (илнтермометры сопротивления), Отверстия 3 находятся на разных расстояниях от...

Номер патента: 164989

Опубликовано: 01.01.1964

Авторы: Ерашов, Морщакин, Уль

МПК: G01K 7/02, G01K 7/20

Метки: температуры

...линии технологического процесса, управляемого электронной вычислительной машиной. Известны устроиства для измерения температуры, содержащие датчик температуры, выполненный в виде термопары или термометра сопротивления и включенный в цепь измерительного моста, подающего сигнал через каскад усиления в измерительный каскад, Эти устройства имеют значительное время формирования сигнала, а также не могут быть применены во взрывоопасных помещениях нз-за наличия контактных элементов во входных цепях.В предлагаемом устройстве указанные недостатки устранены путем включения в диагональ моста магнитного модулятора, собранного по трансформаторной схеме на кольцевом сердечнике и питаемого от высокочастотного генератора, с тем чтобы в каскад усиления...

Номер патента: 165327

Опубликовано: 01.01.1964

Авторы: Кринский, Пак

МПК: G01K 15/00, G01K 7/02

Метки: автоматической, поверки

...динамичсском режиме, автоматически с высокой точностью. Это достигается тем, что в устройстве применен программный задатчик э.д.с. для выдачи стандартных табличных значений э.д, с., позволяющий выполнять непосредственно запись отклонений т. э. д, с. поверяемых термопар от градуировочных таблиц в зависимости от температуры рабочего сная.1На чертеже приведена блок-схема устройства для автоматической поверки технических термопар из неблагородных металлов.Устройство состоит из малоинерционпой печи с регулирующим устройством 1, куда помещаются поверяемые термопары, коммутирующего устройства 2 для переключения термопар, разделительного устройства 3 для осуществления возможности сличения термопар при наличии электрического контакта между...

Номер патента: 165917

Опубликовано: 01.01.1964

Авторы: Тгх, Трофимов

МПК: G01K 13/08, G01K 7/02

Метки: вращающихся, температуры

...обмотки якоря, который при вращении наводит в статоре некоторую э.д,с., пропорциональную измеряемой температуре и скорости вращения якоря. Устройство предварительно тарируется, причем, если измеряется температура тела, вращающегося с постоянной скоростью, то определяется только зависимость э.д,с. в статоре от температуры, а если измерения проводятся компенсационным методом, то необходимость в тарировке вообще отпадает, 669373Якорь устройства многополюсный и выполнен из магнито- и токопроводящего материала, поэтому отпадает необходимость во внешних магнитных экранах. Это упрощает устройство и делает его более чувствительным, Период изменения температуры вращающегося тела соответствует одному обороту якоря, а так как последний...

Номер патента: 167269

Опубликовано: 01.01.1965

Авторы: Абов, Старков

МПК: F23N 5/12, G01K 7/02

Метки: наличия, факела

...наводки промышленных электросетей.Для контроля электроискрового запального устройства в качестве источника электромагнитного излучения может быть использован сам разрядник.Использование факела как элемента связи источника электрического или элетромагнит-. ного сигнала с релейно-усилительным устройством и размещение датчика-электрода (или электродов) вне зоны высоких температур значительно повышают чувствительность из мерительного устройства и надежность контроля, а также позволяют предохранить элек. троды от обгорания.На фиг. 1 изображена схема контроля факела в соответствии с предлагаемым способом 15 для металлических топок; на фиг. 2 - то же, для неметаллической топки.Релейно-усилительное устройство 1 с помощью экранированного...

Номер патента: 168028

Опубликовано: 01.01.1965

Авторы: Йсесойзид, Юзенас

МПК: G01K 1/14, G01K 7/02

Метки: держатель, термопары

...на станине и жестко соединенного с трубой, входящей в отверстие цапфы вала.На фиг. 1 изображен держатель термопары в схеме части вала гладильной машины; на фиг. 2 - рабочая часть, полуось и подшипник держ а тел я.Держатель термопары 1 содержит рабочую часть 2, полуось 3 и подшипник 4.Держатель термопары 1, например хромелькопель, выполнен в виде фланца 5, установленного на станине (на чертежах не показана) и жестко соединенного с трубой б, входящей в отверстие цапфы 7 вала. Нагревательные элементы 8 стягиваются посредством конусного фланца 9 и болта 10 и получают питание через контактное кольцо 11. Термопара 1 изолирована от держателя А слоем асбеста 12; уплотне. ние достигается кольцом из технического войлока 13. Температура...

Номер патента: 168918

Опубликовано: 01.01.1965

Авторы: Агафонов, Алексахин, Государственный, Обработки

МПК: G01K 1/20, G01K 7/02

Метки: 168918

...в 5 которой эти компенсационные провода находятся.Предлагаемые компенсационные провода отличаются от известных тем, что с помощью их можно избежать ошибок при измерении 10 температуры термопарой даже в том случае, если температуры положительной и отрицательной жил будут резко отличаться одна от другой. Это достигается благодаря тому, что положительная жила компенсационного про вода выполнена из сплава одного из следующих составов; 5 - 8% молибдена, остальное никель; 15 - 20% вольфрама, остальное никель; 3 - 6% ванадия, остальное никель; отрицательная жила выполнена из сплава одного 20 из следующих составов; до 1% никеля, остальное медь; 2 - 10% олова, остальное медь; 4 - 8% ниобия, остальное никель; 4 - 6% титана, остальное никель;...

Номер патента: 168919

Опубликовано: 01.01.1965

МПК: G01K 7/02, G01N 25/18

Метки: теплопроводности

...при помощи линейного источника тепла и датчика температуры, помещаемых в исследуемый образец. Два рабочих элемента, помещаемых в образец, увеличивают его размеры, а также требуют дополнительного времени на прохождение тепла от источника к датчику температуры. од об коэ а и вычисляютсти материал,зсц.Такой способ пределять коэффицтолько сухих, нокак за короткийва не успевает прраспределения вл о опи не , так озволяет быстро и точ иент теплопроводнос и влажных материало промежуток времени оизойти существенного гр пе еения количества ности в качестве и датчика темпеермопару, по коуменьшия тотеплаоднунагресилуратуруак и пнейногразцат 1 приб лине рату тороЭл Предм обретен ва.ермопарь, можнори охлажисточниИ 12 Вт 2) по тери какЗн о и 1 п -4...

Номер патента: 168920

Опубликовано: 01.01.1965

МПК: G01K 7/02, G01N 25/18

Метки: 168920

...2, которые служат одновременно линейными источниками тепла и датчиками температуры. Блок питания 3 вырабатывает стабилизированный переменный ток нагрева термопар. Регулировка тока нагрева производится в зависимости от размеров применяемых образцов и термопар. Блок измерения 4 служит для регистрации э.д.с. термопар,Термопары включаются в цепь нагрева переменного тока через конденсатор 5, а в цепь измерения - через резонансный контур 6, настроенный на частоту тока нагрева, Этим достигается разделение токов нагрева и измерения.Поочередное подключение испытуемых об разцов производится при помощи переключателя 7, причем командное устройство 8 обеспечивает выдержку времени, необходимую для нагрева термопары и измерения ее э.д.с.Коэффициенты...

Номер патента: 169825

Опубликовано: 01.01.1965

Авторы: Клещев, Миллф, Ощепков, Черн

МПК: G01K 1/14, G01K 13/02, G01K 7/02 ...

Метки: 169825

...технологию отливок и обжига труб. Для этого оно снабжено регулируемой распоркой, закрепляющей устройство относительно изложницы, а в защитной трубе сделаны отверстия для вывода спаев термопар, заранее расположенных на определенных расстояниях от оси устройства по сечению отливки,жено предлаа фиг. 2 - разНа фиг, 1 схематично изобра гаемое устройство, общий вид; н рез по А-А на фиг. 1. Перед заливкой шлака в изл дят защитную трубу 2, внутри к дят провода 3 термопар, спаи 4 навливают заранее на заданном оси (см. фиг, 2). Регулируемая помощью клина б разжимаетсявается так, чтобы устроиство оказалось закрепленным относительно изложницы. Холодные спаи термопар выводят на коллектор 7, поочередно подключающий термопары к измери тельному прибору...

Номер патента: 169826

Опубликовано: 01.01.1965

Автор: Фроловский

МПК: G01K 13/02, G01K 7/02

Метки: выхлопных, газов, поля, потока, температурного

...ПОЛЯ ПОТОКА ВЫХЛОПНЫХ ГАЗОВПредмет изобретени Подписная группа171 Известны способы измерения температурного поля потока выхлопных газов на испытательном стенде газотурбинных двигателей.Предлагаемый способ отличается от известных тем, что замер температурного поля производят, устанавливая термопары не в измерительных выхлопных устройствах, а в кольцевом пространстве между двигателем и выхлопной системой.Замеряемое в этом сечении неискаженное температурное поле ничем не отличается от температурного поля при рабочем режиме двигателя, Полученные результаты измерений пересчитывают с учетом закрутки газового потока.Предлагаемый способ позволяет значительно повысить точность измерений и сократитвремя, затрачиваемое на испытания ....

Номер патента: 169827

Опубликовано: 01.01.1965

Автор: Фроловский

МПК: G01K 13/02, G01K 7/02

Метки: выхлопных, газов, поля, потока, температурного

...1 и внутренней 2 обечаек, К наружной обечайке крепятся дырчатые кожухи 3 радиально направленных термопар 4, измеряющих температурное поле газового потока между обечайками.Наружная обечайка служит силовым связующим элементом между дгателем и выхлопной системой, На ней же крепятся кожухи термопар, одновременно используемые в качестве подвесок для внутренней обечайки, с целью обеспеч:ния ее соосности с двигателем.Прп соблюдении строгой соосности двигателя и нижней обечайки температурное поле получается без искажений.Предлагаемое устройство может найти широкое применение при исследовании сопель ных систем. Предмет изобретенияУстройство для измерения температурногополя потока выхлопных газов, например га готурбинных двигателей,...

Номер патента: 172087

Опубликовано: 01.01.1965

Авторы: Гильденгорк, Нужнов, Пигидина, Покровска, Пучков, Рогельберг, Тарасова

МПК: C22C 19/03, G01K 7/02

Метки: 172087

...С отрицательный электрод выполнен из сплаваникеля с 2,5 - 7,0% кремния и с 1,5 - 5,0%алюминия, а положительный электрод - изсплава никеля с 8 - 11% хрома и с 2 - 4%кремния,Для уменьшения влияния окислительно-восстановительной среды кремний в указанныхсплавах может оыть полностью или частичнозаменен ниобием,В сплавы для электродов могут быть дополнительно введены (порознь или одновременно) кобальт и марганец до 1 %, цирконийдо 0,2%, углерод и магний до 0,15%, кальцийи лантан до 0,1 %, церий и бор до 0.,01%,Термопара при испытаниях длительно(300 в 5 час) работала при температурах1200"С, не снижая при этом своей чувствительности (порядка 35 мкв/С). Описываемые термопары найдут применение при измерении температуры продуктовсгорания топлива в...

Номер патента: 172516

Опубликовано: 01.01.1965

Авторы: Казанский, Селькин, Соколов, Устюжанин, Шашков

МПК: G01K 1/16, G01K 7/02

Метки: жидкого, металла, непрерывного, температуры

...металла и температурой его кристаллизации, позволяет автоматизировать процессплавки; кроме того, имеет большой срок служ 5 бы и безопасно в раооте,На чертеке приведена схема устройства,К корпусу 1 приварен чувствительный элемент 2 с внутренней вставкой 3, по которойпропускается охлаждающий пар, и патрубка 10 мп 4 для подвода и отвода пара. На наружнойи внутренней поверхностях чувствительногоэлемента укреплено шесть термопар 5 (на чертеже показаны только четыре). Термопары заключены в трубки из нержавеющей стали, Хо 15 лодные спаи термопар подключены к клеммнпку б. Стенка со спаямп термопар расположенав торце чувствительного элемента устройства.Благодаря такому расположению струя пара,набегая на стенку, обладает высокой способ 20...
