F28C 3/06 — в которых один теплоноситель является жидкостью, а другой – газом или паром
Контактный теплообменник
Номер патента: 1397693
Опубликовано: 23.05.1988
МПК: F28C 3/06
Метки: контактный, теплообменник
...по делам изобретений и открытий113035, Москва, Ж, Раушская наб., и. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул . Проектная, 4 Изобретение относится к теплоэнергетике и может быть использовано в теплообменниках контактного типа.Цель изобретения - интенсификация теплообмена при работе контактного5 теплообменннка в нестационарных режимах.На чертеже представлены контактные теплообменники, продольный разрез.Контактные теплообменники 1 и 2 содержат газоподводящие каналы 3 и 4, встречно подключенные соответственно к вертикальным корпусам 5 и 6 и 15 снабженные оросителями 7 и 8, которые установлены с возможностью перемещения вдоль осей соответствующих каналов 3 и 4. Контактные теплообменники 1 и 2 снабжены влагосборника...
Контактно-поверхностный теплообменник
Номер патента: 1402784
Опубликовано: 15.06.1988
Авторы: Алехин, Бровкин, Горбунов, Дорофеев, Рудаков, Степанов
МПК: F24H 1/10, F28C 3/06
Метки: контактно-поверхностный, теплообменник
...проем 1 ом 7 для прохода газов и внешней стороной скреплены с корпусом 1. В корпусе 1 над тарелками 5 и 6 размещены теплообменнЬе поверхности 8 и 9 соответственно. Тарелки 5 и 6 снабжены охлаждающими рубашками 10 и 11, сообщенными между собой, выполнены с перфорированной гофрированной отбортовкой 12 и заполнены дисперсным материалом 13 и легкокипящей жид. крстью. Теплообменные поверхности 8 и 9 расположены в слое дисперсного материала 13.Контактно-поверхностный теплообменник работает следующим образом.Горячие газы подают через патрубок 3 в корпус 1, в котором они последовательно проходят через проемы 7, зазоры 4 и перфорированную отбортовку 12 периферийных т релок 6 и, омывая поверхности 8 и 9, а т кже охлаждающие рубашки 10 и 11, охл...
Контактный теплообменник
Номер патента: 1409835
Опубликовано: 15.07.1988
Авторы: Бурилин, Лазарев, Цатуров, Шварцкопф
МПК: F28C 3/06
Метки: контактный, теплообменник
...фиг. 1 изображен контактныйеплообменник, общий вид; на фиг. 2 -азрез А-А на фиг. 1; на фиг, 3 зел выполнения сборного коллектора.Контактный теплообменник содерт винтообразно закрученные перфорированные трубки 1, установленные в, газоходе 2 поперечными рядами параллельно относительно трубок своего ряда и подключенные к раздающему колллектору 3 жидкости. Теплообменник дополнительно содержит сборный коллектор 4, соединенный с упомянут щи трубками 1. Последние располоны перпендикулярно относительно трубок 1 смежных рядов. Через сборнй коллектор 4 пропущены дренажные патрубки 5. За рядами трубок 1 по ходу газов установлен влагоуловитель 6, под которым размещен поддон 7.Контактный теплообменник работает30 спедующим образом.Газ, например...
Контактный теплообменник
Номер патента: 1430692
Опубликовано: 15.10.1988
Авторы: Горшков, Жигалов, Захаренко
МПК: F24H 1/10, F28C 3/06
Метки: контактный, теплообменник
...контактного типа.Целью изобретения является повышение эффективности контактного теплообменника утем интенсификации теплообмена.На чертеже представлен контактный теплообменник, продольный разрез.Контактный теплообменни к содержит корпус 1, в котором с зазором 2 установлена вертикальная циклонная контактная камера 3, снабженная завихрителями 4 и 5 в верхем и нижнем ее участках соответственно. ,В зазоре 2 между корпусом 1 и пиклонной камерой 3 размещено устройство б возврата жидкости. Контактный теплообменник со держит поверхностный пленочный теплообменник 7, расположенный в зазоре 2 в зоне между завихрителями 4 и 5 и сообгценный своим нижним участком с циклонной камерой 3 через устройство б возврата жидкости, выполненное в...
Устройство для конденсации паров органических жидкостей
Номер патента: 1430707
Опубликовано: 15.10.1988
МПК: F28B 3/04, F28C 3/06
Метки: жидкостей, конденсации, органических, паров
...торцом 14 патрубка 13 выбирается таким образом, чтобы оно было больше суммарного гидравлического сопротивления обеих колонок 2 и 3 в 1 мм вод. ст.Колонки 2 и 3 соединены между собой трубопроводом 16. В нижней части корпуса имеется коническое днище 17, к которому прикреплен штуцер 8. В нижней конической части 4 колонок 2 и 3 установлен обращенный большим основанием вниз полый усеченный конус 18. Форсунки 5 колонок 2 и 3 соединены с подводящими орошающую жидкость патрубками 19.Устройство для конденсации паров органических жидкостей работает следующим образом.Пары с примесями олигомеров поступают через патрубок 6 в пространство корпуса 1. Орошающая жидкость 1 этиленгликоль) при температуре 20 С поступает через патрубки 19 к форсункам 5...
Роторный пленочно-контактный теплообменник
Номер патента: 1430708
Опубликовано: 15.10.1988
МПК: F28C 3/06, F28D 11/02
Метки: пленочно-контактный, роторный, теплообменник
...5326 3 К 1 нрнж ГВН 1 11 одннсноеВНИИПИ Гос дарственного комигста (:(ХГ го дедам изобретений и открытии13035, Москва, Ж -35, Рн; гнская наб., д. 415Производственно-нолигргнринеское предпрня 1 не, г. Ужгород, ун Гроектная, 4 Изобретение относится к тсплоэнергетике, а именно к пленочно-контактным теплообменником, преимущественно для охлаждения жидкости потоками воздуха.Целью изобретения является интенсификация теплообмена, особенно для вязких жидкостей, путем обеспечения двустороннего контакта пленки жидкости и исключения пограничного с.оя.На чер 1 еже показан теплообменник, обший вид.Роторный пленочно-контактный теплообменник содержит вертикальный корпус 1, соосно размешенные в нем вентилятор 2 и барабанный ротор 3, имеющий боковую...
Установка для осушки воздуха
Номер патента: 1446417
Опубликовано: 23.12.1988
Авторы: Аюпов, Лобанов, Никирягин, Осипенко, Перминов
МПК: F24F 3/14, F28C 3/06
...восходящим потоком и поднимаетсявверх. Из форсунки 30 вентилятора 1 Ораспыливается вода на мелкие капли,В воздуха-вадяном потоке воздуха накаплях воды происходит осаждение пыли, поступающей с воздухом в вентилятор 10,Дальнейшая обработка воздуха водой производится внутри корпуса мокрого пылеуловителя 12, в котором вода распыливается соплами 31,При повышенной начальной влажностипоступающего воздуха 10 г/кг влагина 1 кг воздуха) в корпусе мокрогопылеуловителя 12 происходит частичная осушка воздуха,Отработанная вода в количестве 6-7,0 м/ч удаляется через нижнюю часть корпуса мокрого пылеуловителя 12, а частично осушенный и обеспыленный воздух поступает в абсарбер 1, Под действием разности давлений, создаваемой разрежением воздуха,...
Устройство для термостатирования жидкости
Номер патента: 1449817
Опубликовано: 07.01.1989
МПК: F28C 3/06
Метки: жидкости, термостатирования
...ротационными распылителями 4, расположенными ярусами с 1 различной от яруса к ярусу длиной тангенциальных выпускных сопел 5 и противоположным в соседних ярусах 25 направлением последних, причем камера 1 смещения выполнена в виде заполненнога жидкостью вертикального сосуда, а на трубе 2 между ее отверстиями 2 в зоне распылителей 4 30 дополнительно выполнены выступы б. Устройство для термостатирования жидкости работает следующим образом.Охлаждавщий реагент подают в тру-. 35 бу 2, откуда через радиальные отверстия 3 он попадает в ротационные распылители 4. Под действием реактивной силы, возникающей при истече нии реагента из тангенциальных выпускных сопел 5 в камеру 1 смещения, заполненную жидкостьв, начинают вращаться ротационные...

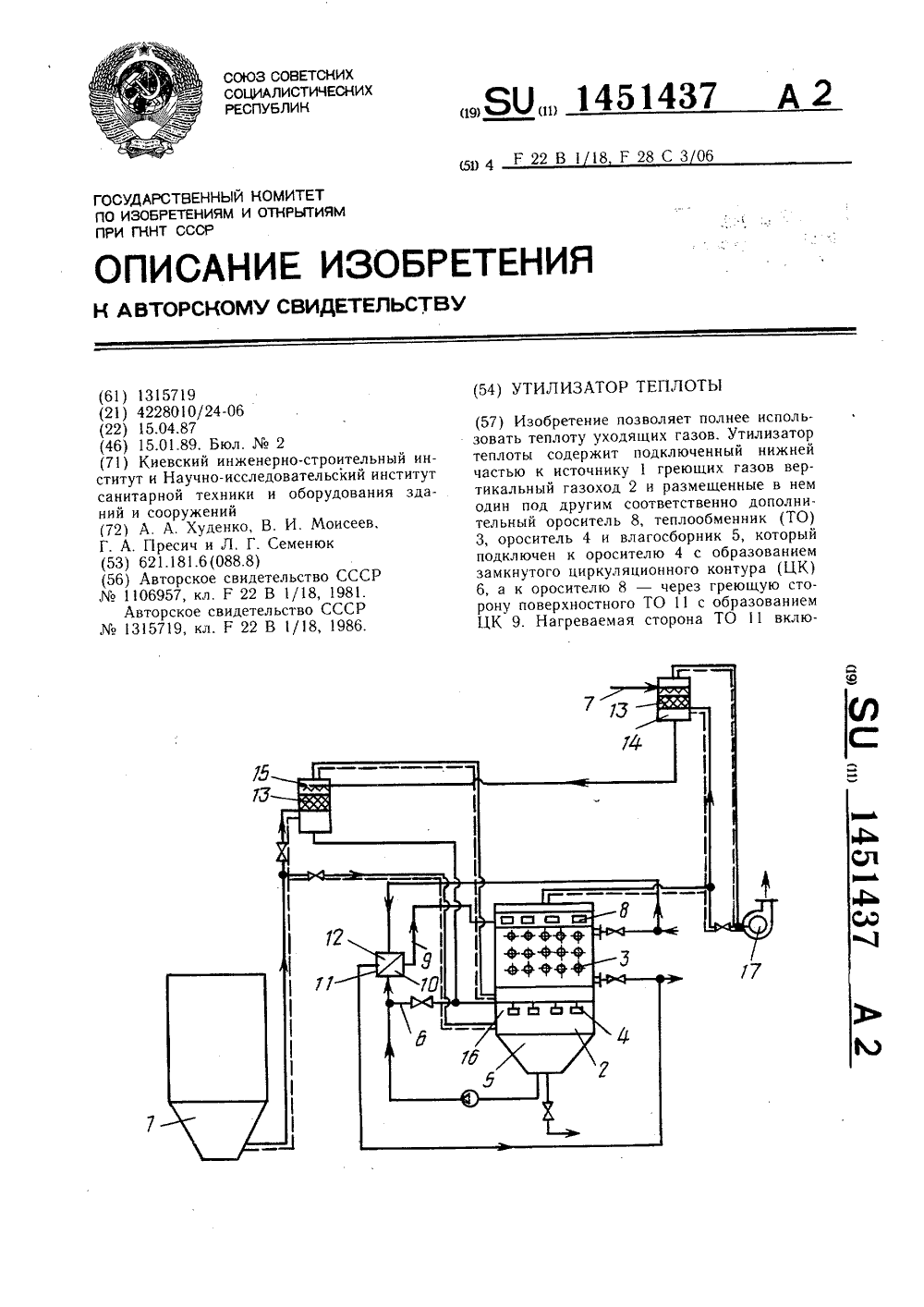

Утилизатор теплоты
Номер патента: 1451437
Опубликовано: 15.01.1989
Авторы: Моисеев, Пресич, Семенюк, Худенко
МПК: F22B 1/18, F28C 3/06
Метки: теплоты, утилизатор
...5 с образованием своего циркуляционного контура 9 через греющую сторону 10 поверхностного теплообменника 11, нагреваемая сторона 12 кото)ого включена параллельно теплообменнику 3. Утилизатор дополнительно содержит двухступенчатый контактный теплообменник 13, включенный по воде между подпиточной трубой 7 и циркуляционным контуром 6, а по газам - между первой и второй по ходу воды ступенями 14, 15 соответственно после вертикального газохода 2 и параллельно участку 16 последнего, содержащему ороситель 4. К выходной по газам ступени 14 контактного теплообменника 13 подключен дымосос 17.Утилизатор теплоты работает следующим образом.Греющие газы от источника 1 подаются двумя потоками через ороситель 4 и через ступень 15 дополнительного...
Контактный теплообменник
Номер патента: 1451517
Опубликовано: 15.01.1989
МПК: F24H 1/10, F28C 3/06
Метки: контактный, теплообменник
...или захват газовых пузырьков, а при значениях А, больших 400 м, происходит значительное увеличение потерь энергии в теплообменнике,Формула и з обретения Контактный теплообменник, содержа щий корпус для прохода жидкости, во входном конфузорном и выходном участках которого встречно и соосно друг с другом установлены газовые отводящий и подводящий патрубки, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости работы при вертикальном расположении кор пуса, конфузор входного участка корпуса выполнен с углом раскрытия, определяемым из соотношения:осЕд (А--- )к ф р= ассДде АВогр 25 р= аг- эмпирический коэффициент, составляющий (200-400) м ",- радиус среза конфузорного участка, м,- радиус отводящего газового патрубка, м. де А...
Теплоутилизатор
Номер патента: 1453144
Опубликовано: 23.01.1989
МПК: F28C 3/06
Метки: теплоутилизатор
...7266/33 Тираж 569 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к теплотехнике и может быть использовано для утилизации тепла уходящих газов.Цель изобретения - более полная5 утилизация тепла и очистка дымовых газов.На чертеже изображен теплоутилизатор, общий вид.Теплоутилизатор содержит последо ательно установленные в газоходе 1 онтактный водяной 2 и топливный 3 еплообменники, первый из которых набжен поддоном 4, подключенным к росителю 5, а второй подключен к опливной емкости 6. Поддон 4 вояного теплообменника 2 выполнен в ерхней части с перфорациями 7 и...
Способ взаимного размещения разбрызгивающих устройств брызгального бассейна
Номер патента: 1455202
Опубликовано: 30.01.1989
Автор: Гончаров
МПК: F28C 3/06
Метки: бассейна, брызгального, взаимного, разбрызгивающих, размещения, устройств
...предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к теплоэнергетике, а именно к способам размещения разбрз 1 ЗГИВаЮщИХ уетрОйСтВ В брЫЗГаЛЬНОМ баС- сейне.Цель изобретения - повышение экономиЧности при заданных гидротермических характеристиках бассейна.1 На. чертеже показано размещение пары ра брызгивающих устройств.Разбрызгивающие устройства 1 и 2 уста- но лены в бассейне 3 и подключены к подво ящей магистрали 4 трубопроводом 5. П д воздействием воздушного потока образо аны факелы 6 и 7 разбрызгивания., Компоновка разбрызгиваюших устройств 12 в бассейне 3 заключается в определени расстояния между парами разбрызгиваю их устройстви 2 для обеспечения зада ной в соответствии с гидротермическими ха...
Пароподводящий коллектор пароохладителя
Номер патента: 1455203
Опубликовано: 30.01.1989
Авторы: Борисенко, Гуторов, Калинин, Левин, Лотвинов, Медведников, Фадеева
МПК: F22G 5/12, F28C 3/06
Метки: коллектор, пароохладителя, пароподводящий
...3, снабженные установленными внут- и корпуса направляющими козырьками 4 в иде изогнутых пластин (например, угольниов), скрепленных одним краем 5 с корпусомпо одну сторону отверстий 2, которыеасположены на верхней части корпуса 1.ругим краем б, противоположным краю 5, 1 ластины, образующие козырьки 4 также скреплены с корпусом 1 по другую сторону Отверстия 2.Пароохладитель, оснащенный предлагаеМым пароподводящим коллектором, содеркит емкость 7 с патрубками 8 - 10 соответственно для отвода насыщенного пара, подвода конденсата и его отвода. Корпус 1 пароподводяшего коллектора размещен в нижней части емкости 7, а в верхней части емкости 7 установлен капле- уловитель 11.Пароохладитель, оснащенный предлагаемым пароподводящим коллектором,...
Водораспределительная дамба пруда-охладителя
Номер патента: 1455204
Опубликовано: 30.01.1989
Автор: Осокин
МПК: E02B 8/02, F28C 3/06
Метки: водораспределительная, дамба, пруда-охладителя
...П плавок 4 с помощью шарнира 9 укрепл н на нижней части секции, которая соеди н на со сваей 1 шарниром 10 для обесп чения ее вращения. В нижнем положении пфплавок 4 опирается на выполненную в дне пруда бетонную подушку 11.Водораспределительная дамба пруда-охлдителя работает следующим образом.При ветре, направленном против потока врды (т. е. в сторону выпуклой части п плавка 4) для подачи потребителю воды, и пруда-охладителя через поплавок 4 полангу 6 подают сжатый воздух, которыйв (тесняет воду из поплавка 4, в результате чего поплавок 4 всплывает вместе с парусом 3 и придонные (холодные) воды поступают к потребителю. В случае противоположного направления ветра, т, е. в сторону наклонного сегмента и хорды 8 поплавка 4, последний под...
Газожидкостный контактный теплообменник
Номер патента: 1455205
Опубликовано: 30.01.1989
Авторы: Дабрундашвили, Дарчия, Иасагашвили, Кикалишвили, Кодуа, Ратиани, Чихладзе
МПК: F28C 3/06
Метки: газожидкостный, контактный, теплообменник
...работает следующим образом,Жидкость с начальной температурой подается через входной патрубок 4 в орошающее устройство, равномерно распределяется по всему поперечному сечению корпуса 1, орошает теплообменную насадку 7 и контактирует с входящим потоком воздуха, представляющим собственных осей, лежащих в различных плоскостях. В результате сложного движения составных элементов насадки увеличивается межфазная поверхность контакта и повышается продолжительность контактировання между турбулизированным воздухом и мелкими каплями жидкости. 2 ил. 2собой турбулизированную смесь первичного и вторичного потоков, подаваемых соответственно через входной патрубок 3 и дополнительные воздухопо дающие сопла 8. Теплообменная насадка 7 совершает...
Контактный теплообменник
Номер патента: 1460573
Опубликовано: 23.02.1989
Авторы: Гарзанов, Королева, Сидоров, Юсуфова
МПК: F28C 3/06
Метки: контактный, теплообменник
...которыми установлены с образованием верхнего, нижнего и 2 О средних ярусов форсунки 5-7 соответ ственно, Выходные отверстия Форсунок 5 и 6 верхнего и нижнего ярусов направлены навстречу друг другу, Средние ярусы форсунок 7 размещены у 25 противоположных стенок корпуса 1, а их выходные отверстия направлены на." встречу один другому., причем форсун.ки 7 средних ярусов, расположенных на одной стенке корпуса 1, смещены ЗС по ширине последнего относительно Форсунок 7 смежных ярусов. Средние ярусы форсунок 7, расположенных у противоположных стенок корпуса 1, смещены по высоте, а их выходные отверстия выполнены в виде горизонтальных щелей. Влагосборник 2 подключен через магистраль 8 с потребителем 9 тепла к форсункам 5-7.Контактный...

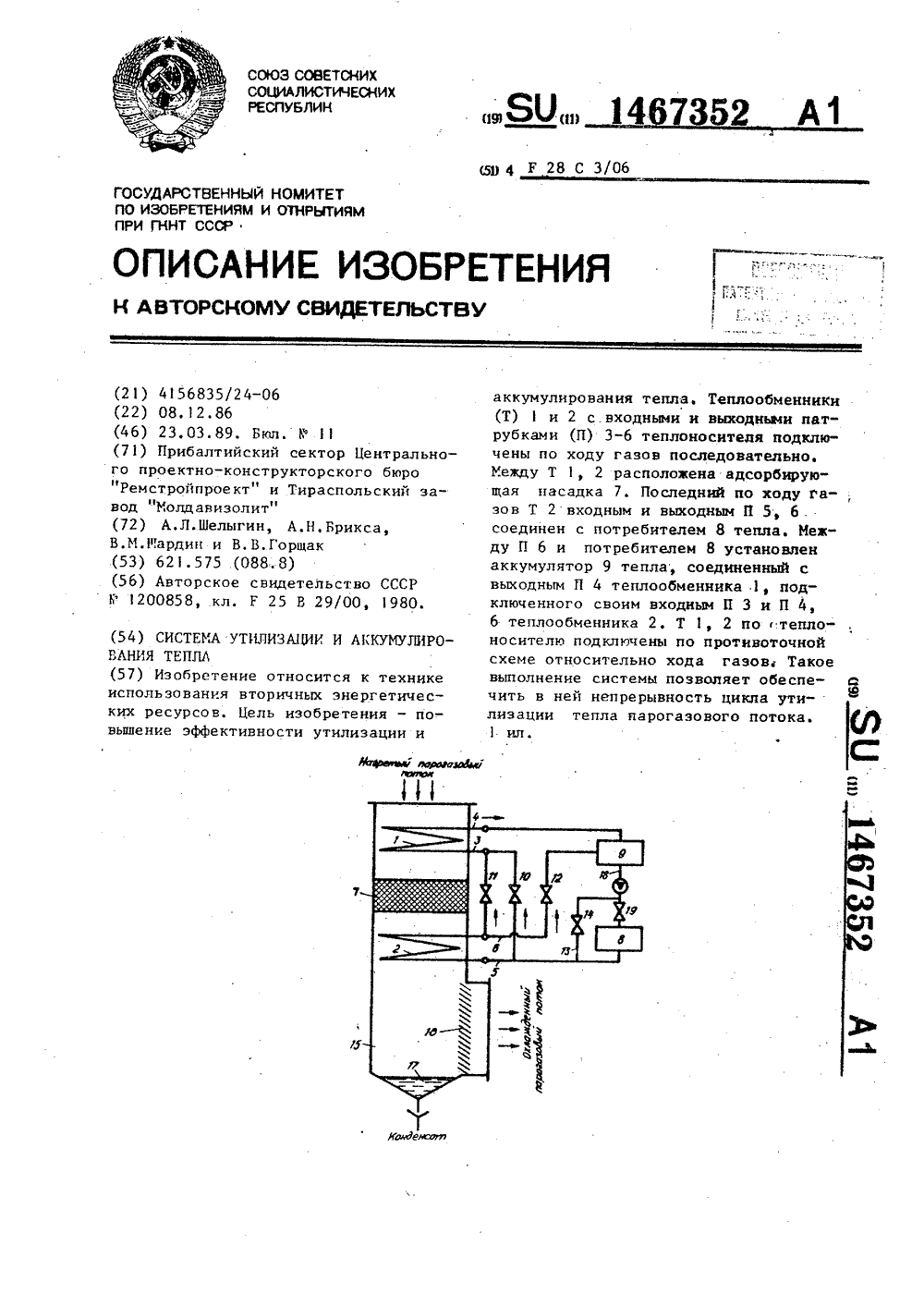

Система утилизации и аккумулирования тепла
Номер патента: 1467352
Опубликовано: 23.03.1989
Авторы: Брикса, Горщак, Шардин, Шелыгин
МПК: F28C 3/06
Метки: аккумулирования, тепла, утилизации
...16, а в нижней части расположенподдон 1 7.На трубопроводе 18 между аккумуля тором 9 и потребителем 8 тепла такжерасположен вентиль 19,Система утилизации и аккумулирования тепла работает следующим образом.Нагретый парогазовый поток, напри 50мер продукты сгорания, направляют втеплообменник 1, где он охлаждаетсяциркулирующим промежуточным теплоносителем. Затем охлажденный парогазовый поток подают на адсорбирующую насадку 7, где влага адсорбируется намакропористой поверхности цеолита свыделением тепла, в результате чеговлагосодержание парогазового потока снижается, а температура повышается.Осушенный и нагретый газовые потокинаправляют в теплообменник 2, гдеего охлаждают нагреваемым теплоносителем и через газоход 15 и сепаратор 16 выводят в...
Аппарат для тепловой обработки жидкости
Номер патента: 1469277
Опубликовано: 30.03.1989
МПК: F28C 3/06
Метки: аппарат, жидкости, тепловой
...смешения, и в нем не образуются зоны с пониженным давлением и с меньшей скоростью движения, чем обеспечивается гомогенное заполнение камеры смешения. Вращательное движение сока сохраняется и при движении его в камере, что также способствует повышению степени перемешивания сока и пара в процессе теплообмена, Пар, подаваемый.в камеру 8, через щели 9 сплошными слоями вырывается в движущийся вниз сок, одновременно нагревая его и придавая ему завихренность, что обеспечивает высокую эффективность теплообмена и резкое повышение температуры сока (оба условия необходимы для полной коагуляции белковой фракции в соке). Подача пара через расширяющиеся щели 9 обес. печивает достижение паром стенки корпуса 3, чем гарантируется одновременный нагрев...
Способ теплосъема в регенеративном газожидкостном теплообменнике и регенеративный газожидкостный теплообменник
Номер патента: 1474429
Опубликовано: 23.04.1989
Автор: Смирнов
МПК: F28C 3/06
Метки: газожидкостном, газожидкостный, регенеративном, регенеративный, теплообменник, теплообменнике, теплосъема
...сквозные каналы 4 регенеративной насадки образованы трубами, сгруппированными в поперечныепакеты, установленные один над другимс образованием промежуточные зазоров11. Нижняя часть газохода 1 снабженавлагосборником 12 с гидрозатвором 13 Зои распределителем 14 газа,Способ теплосъема в теплообменнике осуществляют следующим образом.Горячие дымовые газы непрерывноподают через подводящий патрубок 2в газоход 1, в котором они, распределяясь в распределителе 14, равномерно поступают в каналы 4 труб насадки и, проходя через них, нагреваютпоследнюю. Жидкость через подводящий 4 Спатрубок 10 направляют через отверстие 9 в полость шарнира 8, которыйповорачивается за счет перемещенияпривода 5 по направляющему устройству 6. Жидкость поступает...
Теплообменник-дегазатор
Номер патента: 1474430
Опубликовано: 23.04.1989
МПК: C02F 1/20, F28C 3/06
Метки: теплообменник-дегазатор
...сетка 15.Теплообменник-дегазатор работаетследующим образом.Газосодержащий теплоноситель подается в корпус 1 теплообменника-дегазатора по патрубку 5 подвода газосодержащего теплоносителя, поступаетчерез змеевик 10 в коллектор 11 ивыходит через перйорационные отверстия в виде пузырей, взаимодействуяс жидкостью, при этом конденсируемыекомпоненты газосодержащего теплоносителя частично конденсируются. Газосодержащий теплоноситель выделяется в кольцевом зазоре 9 и отводитсячерез патрубок 6. Для предотвращениявыделения пузырей внутри обечайки 8 45 50 55 Изобретение относится к теплоэнергетике и промышпенной теплотехнике, а именно к области смесительных тепломассообменных аппаратов, и может быть использовано в наземных 5 10 15 20 25 30 35 к...
Теплоутилизатор
Номер патента: 1474431
Опубликовано: 23.04.1989
Авторы: Волков, Гончар, Казьмин, Мелькумов, Панов, Сотникова, Турбин
МПК: F24D 9/00, F28C 3/06
Метки: теплоутилизатор
...воздухоподогревателей.Цель изобретения - интенсификациятеплообмена.На чертеже изображен теплоутилизатор.Теплоутилизатор содержит верхнюю1 и нижнюю 2 камеры, соответственногреющей и нагреваемых сред, расположенные одна над другой в вертикальномкорпусе З,.отделенные одна от другойперфорированной перегородкой 4, снаб бженные каждая подводящим 5 и отводящим 6 патрубками, а также теплоаккумулирующими насадками 7, и соединенные между, собой разбрызгивающее устройство 8 и поддон 9, установленные 20соответственно над насадкой 7 верхней камеры 1 и под насадкой 7 нижнейкамеры 2. Теплоутилизатор содержитпоследовательно соединенные поверхностные теплообменники 10 и 11 причем 2 бтеплообменник 10 расположен внутритеплоаккумулирующей насадки 7...
Контактный вращающийся теплообменник
Номер патента: 1481580
Опубликовано: 23.05.1989
Авторы: Дашко, Мальцев, Ренов, Спектор, Талалаев
МПК: F28C 3/06
Метки: вращающийся, контактный, теплообменник
..."Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к теплотехнике и может быть использованодля охлаждения воды силовых установок, применяемых в локомотивостроении.Цель изобретения " повышение экономичности путем уменьшения выносакапельной влаги из теплообменника,На чертеже представлен контактныйвращающийся теплообменник.Контактный вращающийся теплообменник содержит корпус 1 с подключенными к нему входными и снабженныминерционным каплеуловителем 2 выходным газовыми патрубками 3 и 4 соответственно, В корпусе 1 размещенысекции газопроницаемых насадок 5,выполненных в виде спиральных пленкообразователей из нитей с пространственными спиралями, расположенные навалу б с интервалом и частично погруженные в охлаждаемую жидкость, На валу...
Контактный теплообменник
Номер патента: 1483230
Опубликовано: 30.05.1989
Авторы: Блумберга, Гривцов, Зариньш, Ильин, Яундалдер
МПК: F28C 3/06, F28D 5/00
Метки: контактный, теплообменник
...патрубок 2, попадает на труб.ную решетку поверхности 7 нагрева, 30где нагревается и осушается,Таким образом, исключена возможность обледенения и замерзания аппарата, вызванная образованием пленкильда за счет брызгоуноса из разбрызгивающего устройства 6 капель орошающей жидкости и выпадения конденсатаиз потока холодного воздуха в этойзоне. В связи с этим установка трубной решетки поверхности 7 нагрева в 10зоне замерзания играет двоякую роль:позволяет избежать обледенения внутренних поверхностей аппарата и улучшает условия тепломассообмена в этойзоне. Частично подогретый воздушный 45поток поступает в зону орошения, увлажняется, проходит орошаемую часть4; где процесс нагрева воздуха такжесопровождается испарением и увлажнением, Затем...
Контактный теплообменник
Номер патента: 1490414
Опубликовано: 30.06.1989
Авторы: Богатых, Венцюлис, Колесник, Неверов, Рябинин, Шишков
МПК: F28C 3/06
Метки: контактный, теплообменник
...Корректор М. СамбоРскаЯЗаказ 3735/42 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Тираж 569 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Изобретение относится к теплоэнергетике и может быть, использовано,например, для охлаждения высокотемпературных продуктов сгорания газо 5генератора и для коидиционированиявоздуха.Целью изобретения является повьппение эффективности путем уменьшенияуноса жидкости. 10На чертеже изображен контактныйтеплообменник, продопьный разрез.Контактный теплообменник содержитоднонаправленный шнековый эавихритель, соосно установпенньй в корпусе 151 и выполненньп 1 иэ секций 2, 3, закрепленных на осевой...
Охладитель
Номер патента: 1490415
Опубликовано: 30.06.1989
Авторы: Ахременко, Галустов, Михайлов, Чуфаровский
МПК: F28C 3/06
Метки: охладитель
...с каплями, улучшаетвторичное дробление капель и перемещение воздухаОхпадитель работает следующим образом.Горячая вода распыпивается внутри корпуса 1 распылителями 11, при этом из воздухоиодводящего окна 3 поступает воздух, который за счет испарения части воды, а также за счет конСоставитель В. КурбатоваТехред Л,Олийнык Корректор С, Шекмар Редактор А. Маковская Заказ 3735/42 Тираж 569 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11.3035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,10 Изобретение относится к теплоэнергетике и может быть использовано в системах водооборота.Цель изобретения - интенсификациятеплообмена.На чертеже изображен...
Контактно-поверхностный водоподогреватель
Номер патента: 1511563
Опубликовано: 30.09.1989
МПК: F28C 3/06
Метки: водоподогреватель, контактно-поверхностный
...заведе" ны,в нижнюю часть корпуса 1 ниже уров" ня нижней образующей патрубка 5 подвода дымовых газов, вертикальные 40 кромки листов 6 прикреплены к соот-. ветствующим стенкам корпуса 1, к одной из которых подключен патрубок 5, сообщенный с каждым первым кана- лом 7 при помощи прорезей 10 в этой 45 стенке, в верхней части корпуса 1 расположен отводящий газоход 11.1 ГКонтактно-поверхностный водоподо греватель работает следующим образом. 5 ОВода через трубчатый водораепределитель 4 орошает верхнюю ступень 2 нагрева. В верхней ступени 2 за счет тепломассообмена между газом и водой, движущимися в противотоке, происхо дит нагрев воды до температуры адиабатического насыщения газов 65-70 С. Иэ верхней ступени 2 нагрева вода самотеком...
Роторный пленочно-контактный теплообменник
Номер патента: 1511568
Опубликовано: 30.09.1989
Автор: Кулагин
МПК: F28C 3/06, F28D 11/02
Метки: пленочно-контактный, роторный, теплообменник
...д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 3 1511568Изобретение относится к теплотехнике, может быть использовано в контактных теплообменниках для масел,других нефтепродуктов, а также для5эмульсий станков и является усовершенствованием роторного пленочно-кон"тактного теплообменника по авт, св,Р 1430708.Целью изобретения является интенсификация теплообмена.На чертеже изображена конструкцияроторного пленочно-контактного теплообменника,Теплообменник содержит вертикаль- ный корпус 1, соосно размещенные в нем вентилятор 2 и барабанный. ротор 3, имеющий боковую коническую поверхность, образующий с корпусом 1 коль 20 цевой канал, сообщенный с областью всасывания вентилятора 2 и имеющий открытый со...
Водонагреватель
Номер патента: 1513366
Опубликовано: 07.10.1989
Автор: Кремер
МПК: F24H 1/10, F28C 3/06
Метки: водонагреватель
...7 и 8. Газоподводящий патрубок 2 расположен над насадками 7 и 8, а газоотводящий патрубок 1 со- общен с зазором 17. Трубы 10-13 закреплены в перегородке 9, выполнен ной сплошной, причем верхний. срез труб 11 и 13 расположен между патрубками 1 и 2 и насадками 7 и 8. Под перегородкой 9 расположен влагосборник 18, подключенный через линию 19, снабженную регулирующими клапанами 20, к оросителям 21 и 22 насадок 7 и 8, Влагосборник 18 снабжен также устройством 23 теплоотвода.Водонагреватель работает следую щим образом.Горячие дымовые газы подают в патрубок 2, из которого они направ- ляются в секцию 5 и, пройдя через на.1 садку 7, окна 15, зазор 17, отводят .ся через цатрубок 1, Газы,омывая насадку 7, осушают ее и отдают ей свое тепло. При...
Контактный водонагреватель
Номер патента: 1518644
Опубликовано: 30.10.1989
Автор: Сорокин
МПК: F28C 3/06
Метки: водонагреватель, контактный
...арматурой, 30установленной на магистралях подвода воды, топлива и воздуха, а такжеуправления поворотным устройством 10на основании выбранного режима и выходных параметров среды. 35Контактный водонагреватель работает следующим образом,После подачи топлива и воздуха через патрубки 6 и 7 соответственно,воспламенения смеси при помощи воспла менителя (не показан), расположенногона выходе топливной смеси из насадка8, вода поступает через патрубок взазор между насадком 8 и диффузором3, где происходит как увеличение скорости истечения воды так и изменениевектора скорости. Вода направляетсяьдоль образующей поверхности диффуэора 3 и образует водяную рубашку, стабилиэирующуюся центробежными силами, 50возниКающими при обтекании водой поверхности...
Контактный теплообменный аппарат
Номер патента: 1523871
Опубликовано: 23.11.1989
МПК: F28C 3/06
Метки: аппарат, контактный, теплообменный
...от основнойструи с образованием дополнительнойповерхности контакта пара и воды. Врезультате увеличивается воэможностьпрогрева всей воды до более высокойтемпературы (до температуры насыщения).формула изобретения Составитель В,Князев Редактор Л.Гратилло Техред М.дидык Корректор А.ОбручарЗаказ 7029/4 1 Тираж 570 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к области теплоэнергетики и может быть использовано в теплообменных аппаратах контактного типа.5Целью изобретения является интенсификация теплообмена при увеличении расхода теплоносителя.На чертеже условно...
