Сепаратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

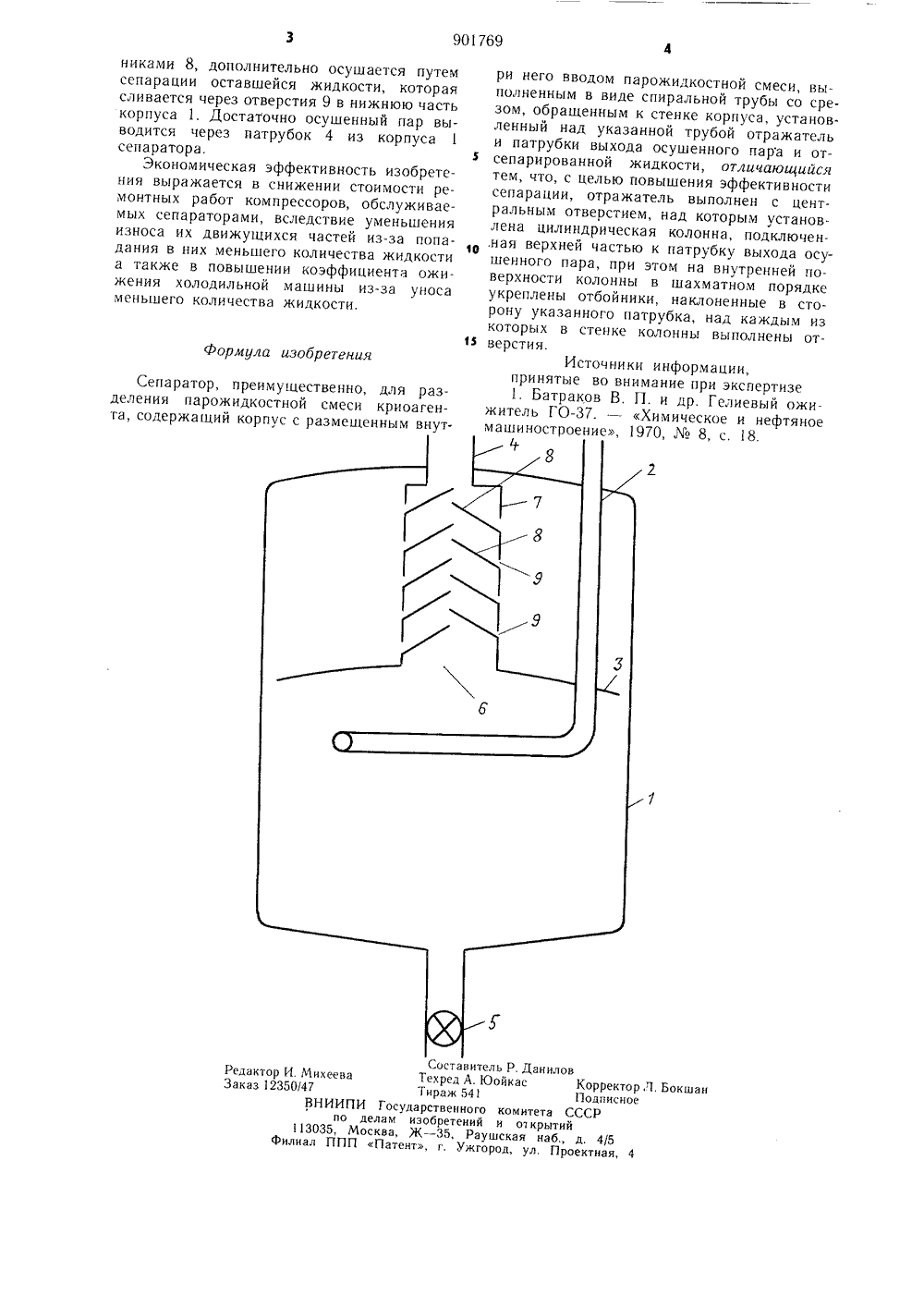

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 901769(51) М. Кл.Г 25 В 43/00 Г 25 1 3/00 исоединением заявкивударетвеннмн квмятет СССР) УДК 621.574 (088.8) 0.01.82. Бюллетен по делам изобретений Дата опубликования. описания 05.02.8 ткрмтии 2) Авторы изобретени 4 В. А. Кравченко и Ю. Н. Волков(54) СЕПАРАТ Изобретение относится к холодильной технике, а именно к сепараторам для разделения парожидкостной смеси криоагента.Известны сепараторы, преимущественно, для разделения парожидкостной смеси криоагента, содержащие корпус с размещенным внутри него вводом парожидкостной смеси, выполненным в виде спиральной трубы со срезом, обращенным к стенке корпуса, установленный над указанной трубой отражатель и патрубки выхода осу щенного пара и отсепарированной жидкости 1.Недостатком известных сепараторов является их малая эффективность сепарации, в результате 4 его происходит быстрый износ движущегося оборудов.",ия, преимущественно, компрессоров.Цель изобретения - повышение эффективности сепарации.Указанная цель достигается тем, что отражатель выполнен с центральным отвер стием, над которым установлена цилиндрическая колонна, подключенная верхней частью к патрубку выхода осушенного пара, при этом на внутренней поверхности колоном порядке укреплены отбой- нные в сторону указанного каждым из которых в стенполнены отверстия.е схематически представлен сепаратор.содержит корпус 1, ввод 2 ой смеси, отражатель 3, патда осушенного пара, патрурованной жидкости, централь в отражателе 3, цилиндриу 7, отбойники 8, отверстия 9 нны 7,работает следующим обраны в шахматнники, наклонепатрубка надке колонны вьНа чертежпредлагаемыйСепараторпарожидкостнрубок 4 вы хобок 5 отсепариное отверстиеческую колоннв стенке колоСепаратор зом.Парожидкостная смесь подается через ввод 2, выполненный в виде спиральной трубы со срезом, обращенным к стенке корпуса 1. При выходе из среза указанной трубы жидкость отбрасывается на стен. ку корпуса 1 и стекает по ней к патрубку 5, откуда выводится наружу. Частично осушенный пар поступает через центральное отверстие 6 отражателя 3 в цилиндрическую колонну 7, в которой, проходя по лабиринтному ходу, образованному отбой901769 Формула изобретения Составитель Р. Данилов Редактор И.Михеева Техред А. Юойкас Корректор Л. Бокшан Заказ 12350/47 Тираж 541 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4никами 8, дополнительно осушается путем сепарации оставшейся жидкости, которая сливается через отверстия 9 в нижнюю часть корпуса 1. Достаточно осушенный пар выводится через патрубок 4 из корпуса 1 сепаратора.Экономическая эффективность изобретения выражается в снижении стоимости ремонтных работ компрессоров, обслуживаемых сепараторами, вследствие уменьшения износа их движущихся частей из-за попадания в них меньшего количества жидкости а также в повышении коэффициента ожижения холодильной машины из-за уноса меньшего количества жидкости. Сепаратор, преимущественно, для разделения парожидкостной смеси криоагента, содержащий корпус с размещенным внутри него вводом парожидкостной смеси, выполненным в виде спиральной трубы со срезом, обращенным к стенке корпуса, установленный над указанной трубой отражатель и патрубки выхода осушенного пара и отсепарированной жидкости, отличающийся тем, что, с целью повышения эффективности сепарации, отражатель выполнен с центральным отверстием, над которым установлена цилиндрическая колонна, подключен,ная верхней частью к патрубку выхода осушенного пара, при этом на внутренней поверхности колонны в шахматном порядке укреплены отбойники, наклоненные в сторону указанного патрубка, над каждым из которых в стенке колонны выполнены от верстия. Источники информации,принятые во внимание при экспертизе 1. Батраков В. П. и др. Гелиевый ожижитель ГО. - Химическое и нефтяное машиностроение, 1970,8, с. 8.
СмотретьЗаявка
2904444, 04.04.1980
ПРЕДПРИЯТИЕ ПЯ В-8851
БАТРАКОВ БОРИС ПАВЛОВИЧ, КРАВЧЕНКО ВАДИМ АЛЕКСАНДРОВИЧ, ВОЛКОВ ЮРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F25B 43/00
Метки: сепаратор
Опубликовано: 30.01.1982
Код ссылки
<a href="https://patents.su/2-901769-separator.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор</a>
