F22G — Перегрев пара
Поверхность нагрева
Номер патента: 1402763
Опубликовано: 15.06.1988
МПК: F22B 37/10, F22G 3/00
Метки: нагрева, поверхность
...2 и он установлены в панели с чередованием через один (фиг. 4). Собирающий коллектор 4 Может быть выведен из плоскости панели35 и установлен ниже раздающего коллектора 3. Поверхность нагрева устанавливают в Формула изобретения Поверхность нагрева, содержащая теплообменную панель из труб с входными и выходными участками, соединенными соответственно с раздающим и собирающим коллекторами, а между собой - через дренажный коллектор, отличающаяся тем, что, с целью повышения надежности и упрощения конструкции, входные и выходные участки труб установлены в панели с чередованием меж. ду собой,Изобретение относится к энергетике и может быть использовано в котлостроении.Цель изобретения - повышение надежности поверхности нагрева и упрощение ее...
Смеситель
Номер патента: 1404101
Опубликовано: 23.06.1988
Авторы: Алексеев, Битюков, Петушков, Фельгендлер
Метки: смеситель
...вставки 2 с распылителем 3 водыв ее конфуэорной части, и гофрированная защитная рубашка 4, образующая скорпусом 1 кольценой канал 5, снабженный конденсатоотводчиком 6. Защитная рубашка 4 выполнена перфорированной, а ее гофры расположены винтообразно,Смеситель работает следующим разом.Охлаждаемая среда (гаэ) и охлаждающая жидкость подаются в камеру,выполненную в виде конфузорно-диффуэорной вставки 2, где за счет унеличения скорости потока в горле происходят диспергация жидкости и ее испарение в защитной рубашке, В защитнойрубашке 4, благодаря наличию гофр,возникают пульсации потока охлаждаемой среды: происходят интенсивноеаэродинамическое дробление неиспарившихся капель жидкости и смешение сред,Выполнение гофр в форме винта обеспечивает...
Впрыскивающий пароохладитель
Номер патента: 1416798
Опубликовано: 15.08.1988
Авторы: Бондаренко, Вайнман, Мадоян, Христич
МПК: F22G 5/12
Метки: впрыскивающий, пароохладитель
...и выхода пара,в котором коаксиально размещены форсунка 4 для впрыска воды и обечайка5, закрепленная своим торцовым участком посредством уплотнительного элемента с фиксатором 6 на корпусе 1.Уплотнительный элемент выполнен в виде внутреннего 7 и наружного 8 коаксиально установленных колец трапецеидального поперечного сечения, подвижно взаимодействующих между собойсвоими скошенными краями, при этомвнутреннее кольцо 7 жестко закрепленона обечайке 5, а наружное кольцо 8установлено с возможностью осевогоперемещения и выполнено с радиальнымступенчатым разъемом 9.Впрыскивающий пароохладитель монтируется следующим образом.Наружное кольцо 8 узла уплотненияустанавливается на внутреннем кольце7 таким образом, чтобы обеспечитьгарантированный...
Котел-утилизатор
Номер патента: 1437607
Опубликовано: 15.11.1988
Авторы: Алфимов, Григорьева, Добрынин, Халемский
Метки: котел-утилизатор
...отдельными блоками. Ширмы участка 1 м.б. установлены с шагом, превышающим н кратноечисло раз шаг между ширмами участка2. а подпитачные трубки м.б. платноустановлены в сквозных отверстиях,выполненных в ка.плектарах. 2 з.п.ф лыр 6 иле 2концам труб 3 перегородки газоходасвоими средними частями.В опускном участке 1 газохода ширмы 5 установлены с шагом, превышающим в кратное число раз, например, в,цва раза, шаг между ширмами 6 вподъемном участке 2 газохода, Подпиточные трубки 4 перегородки газоходаплотно установлены в сквозных отверстиях, выполненных в вертикальныхколлекторах 7.Трубы ширм 5 и 6 скреплены междусобой бандажами 10. Коллекторы 7 снабжены дренажными штуцерами 11, а трубы3 поверхности нагрева скреплены между собой мембранами 12,...
Устройство для подачи охлаждающего агента в котел
Номер патента: 1449765
Опубликовано: 07.01.1989
Авторы: Алехнович, Артемьева, Парпаров, Резник
МПК: F22G 5/06
Метки: агента, котел, охлаждающего, подачи
...и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 роизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектна Изобретение, относится к энергетие и может. быть использовано в котах.Целью изобретения является снижение затрат на собственные нужды устройства для подачи охлаждающего агента в котел путем снижения аэродинамиЧеского сопротивления этого устройства. 10На чертеже изображено устройство я подачи охлаждающего агента в кол, общий вид. Устройство для подачи охлаждающеагента.в котел содержит коллектор 1 с подводящими коробами 2 на обоихнцах и отводящими коробами 3 в середней части. В коллекторе 1 между отводящими коробами 3 установлены р гуляторы расхода в виде шиберов 4.водящие короба 3 через сопла 5...
Котельная установка
Номер патента: 1451447
Опубликовано: 15.01.1989
МПК: F22B 37/40, F22G 5/04
Метки: котельная
...продольный разрез.Котельная установка содержит топку 1, сообщенную с поворотной камерой 2, снабенной в верхней части соплами 3 подачи охлаждающей среды (газов рециркуляции), направленными на ступени паропереревателя 4, установленного в поворотной камере 2. Поворотная камера 2 дополнительно разделена продольной охлаждаемой перегородкой 5 на верхний и нижний каналы 6 и 7. Перегородка 5 включена в контур циркуляции котельной установки, а сопла 3 ;подключены к линии 8 отбора газов рециркуляции из конвективной шахты 9.Котельная установка работает следующим образом.Топочные газы из топки 1 поступают в ,основном в нижний канал 7. В верхний 2канал 6 кроме продуктов сгорания направляют через сопла 3 газы рециркуляции, которыми охлаждают трубы...
Способ регулирования температуры пара промперегрева и устройство для его осуществления
Номер патента: 1451452
Опубликовано: 15.01.1989
Авторы: Ботвинов, Желуницын, Казачков, Мысак
МПК: F22G 5/12
Метки: пара, промперегрева, температуры
...давления турбины, откуда через тракт 8 промперегрева в часть 26 низкого давления. В начальный момент пуска давление в тракте 8 промперегрева низкое, поэтому к впрыскивающему устройству 7 подводят в качестве охлаждающей среды воду из растопочного расширителя 2, находящуюся на линии насыщения. Для обеспечения более точного регулирования температуры промперегрева давление охлаждающей среды перед регулятором 10 может быть понижено прикрытием запорно-регулирующего органа 18,При увеличении расхода и росте давления пара в тракте 8 промперегрева расхода воды из растопочного расширителя 2 становится недостаточно и дополнительно на впрыск подводят среду из встроенного сепаратора 1, регулируя ее расход дроссельнорегулирующим органом 17. В...
Предохранительный перепускной клапан
Номер патента: 1452492
Опубликовано: 15.01.1989
МПК: F22G 5/12
Метки: клапан, перепускной, предохранительный
...цилиндра 12 размещены в его нижнем участке 14, а высота его верхнего участка 13 больше высоты кольцевого отверстия 15.Кроме того, второй цилиндр 12 снабжен радиальными каналами 16, размещенными в его верхнем и нижнем участках 13 и 14 и сообщенными между собой продольными проточками 1.Клапан работает следующим образом.На шток 7 действует прижимная сила, устанавливаемая гидросистемой и направленная против давления пара, выходящего из-под запорного затвора б. При поднимании штока 7 из запорного положения (левая половина на фиг.1) в открытое (правая половина на фиг.1) пар через перфорации цилиндра 11 попадает в камеру 2 смешения. Это первая ступень разрежения.Следующее понижение давления происходит при прохождении пара через...
Пароохладитель
Номер патента: 1453116
Опубликовано: 23.01.1989
Авторы: Галицкая, Галицкий, Спиридонов
МПК: F22G 5/12
Метки: пароохладитель
...установленныекамере 1 смешения ротационный распылитель 2 в виде установленных на валу 3 олых лопаток 4 с выпускными основнымидополнительными отверстиями 5 и 6, выолненными в боковых стенках каждой лоатки 4, снабженной основным и дополительным подводящими патрубкамии 8, ричем отверстия 5 и 6 расположены на авном расстоянии оси камеры 1 смешения,олость каждой лопатки 4 разделена проольной относительно ее стенок перегородой 9 на автономные отсеки 10 и 11, кажый из которых подключен соответственнопатрубкам 7 и 8. Каждый пагрубок 7 и 8набжен дроссельной задвижкой (не покаано).Пароохладитель работает следующим обазом.Пар поступает в камеру 1 смешения.ри небольших нагрузках и, следовательно, 1 ебольших расходах охлаждающего агента...
Устройство для регулирования температуры перегрева пара
Номер патента: 1455126
Опубликовано: 30.01.1989
МПК: F22G 5/20
Метки: пара, перегрева, температуры
...по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к теплонергетике и может быть использовано В котлоагрегатах с промежуточным перегревом пара.Целью изобретения является повыше Ние точности регулирования.На чертеже приведена схема устройства для регулирования температуры перегрева пара, 10Устройство содержит тракт перегреа пара, образованный последовательо включенными входной секцией 1 пароерегревателя, пароводяным поверхностым охладителем 2 и выходной секциейпароперегревателя, а также байасный паропровод 4 и трехходовой лапан 5, включенный в тракт перед ходной секцией 1 по ходу пара и подключенный...
Пароподводящий коллектор пароохладителя
Номер патента: 1455203
Опубликовано: 30.01.1989
Авторы: Борисенко, Гуторов, Калинин, Левин, Лотвинов, Медведников, Фадеева
Метки: коллектор, пароохладителя, пароподводящий
...3, снабженные установленными внут- и корпуса направляющими козырьками 4 в иде изогнутых пластин (например, угольниов), скрепленных одним краем 5 с корпусомпо одну сторону отверстий 2, которыеасположены на верхней части корпуса 1.ругим краем б, противоположным краю 5, 1 ластины, образующие козырьки 4 также скреплены с корпусом 1 по другую сторону Отверстия 2.Пароохладитель, оснащенный предлагаеМым пароподводящим коллектором, содеркит емкость 7 с патрубками 8 - 10 соответственно для отвода насыщенного пара, подвода конденсата и его отвода. Корпус 1 пароподводяшего коллектора размещен в нижней части емкости 7, а в верхней части емкости 7 установлен капле- уловитель 11.Пароохладитель, оснащенный предлагаемым пароподводящим коллектором,...
Поверхность нагрева
Номер патента: 1456696
Опубликовано: 07.02.1989
Автор: Свиридов
МПК: F22B 37/10, F22G 3/00
Метки: нагрева, поверхность
...выходной его ступени,Пакет 18 подключен к турбине 19,соединенной с пакетами 20 и 21 входной и выходной ступеней промежуточного пароперегревателя соответственно, а также с конденсатором 22, который через насос 23 соединен с головкой . деаэратора 8, Газоход 2 может быть оборудован,горелочным устройством 24 для сжигания топлива.Воздух для сжигания топлива в горелочных устройствак 24 может бытьподогрет теплом газов, .уходящих изгазохода 2, Наружный корпус 4 снабжен теплоизоляцией 25. Каждый изпакетов 12 - 21 выполнен идентичнов виде поверхности нагрева из змеевиков 1 (фиг. 1 и 2). Поверхность нагрева работаетследующим образом.Газы, проходя погазоходу 2, охлаждаются, При этом в пакетах 12 и13 вода подогревается, в пакетах14.и 15 испаряется,...
Устройство для автоматического регулирования параметров пара в редукционно-охладительной установке
Номер патента: 1460533
Опубликовано: 23.02.1989
Авторы: Бобров, Емельяненко, Сыркин, Юров
МПК: F22G 5/12
Метки: пара, параметров, редукционно-охладительной, установке
...5 давления,управляющий перемещением клапана 2подачи пара, При этом происходит из 1менение давления пара, следовательно, изменение сигнала от датчиковдавления и происходит компенсациясигнала рассогласования на выходпервого сумматора 8,При изменении температуры пара за РОУ 1 сигналы от датчика 9 и за датчика 10 температуры пара поступают на второй сумматор 14, где формируется сигнал рассогласования, который подается на регулятор 4 температуры, управляющий перемещением регулирующего органа подачи охлаждающей воды, При этом происходит изме" кение температуры пара, следовательно, изменение сигнала от датчика 9 температуры и происходит компенсация сигнала рассогласования на выходе второго сумматора 14.В случае исчерпания регулировочных...
Редукционно-охладительное устройство
Номер патента: 1467310
Опубликовано: 23.03.1989
Авторы: Кащеев, Кащеева, Левадный, Федотов
МПК: F22G 5/12
Метки: редукционно-охладительное
...выполнены тангенциальалые паровые каналы 4, а в торцовыхСтенках 3 размещены напротив другдруга выходное сопло 5 и водяной ка 1 ал 6, подключенный к водоподающему1 атрубку 7, 20Кроме того, редукционно-охладиелькое устройство снабжено регулятом 8 уровня с исполнительным механизмом 9 и водяной камерой 10, устаНовленной соосно смесителю 1 в его 251 ижней части между водоподающим пат 11 убком 7 и водяным каналом 6. Регулятор 8 уровня установлен в водяном ка 1 але 6, а его исполнительный меха 1 изм 9 размещен в водоподающем пат1 убке 7,Редукционно-охладительное устройСтво работает следующим образом.Перед началом работы водяная каме 1 а 1.0 заполняется водой, При пускеустройства редуцируемый пар черезпаровые каналы 4 по касательной входит в...
Пароохладитель
Номер патента: 1467311
Опубликовано: 23.03.1989
Авторы: Абрамов, Головизнина, Зарянкин, Каращук, Марков
МПК: F22G 5/12
Метки: пароохладитель
...фа кеда со стенками смесителя, т,е. исключает образование пленочного течения и формирование эрозионно опасной структуры парового потока, Выполнение кольцевого канала в виде конфуэора 6 40 и диффузора 7, соединенных горловиной, образованной в месте 5 посадки клапана 4, обеспечивает при большом перепаде давлений ускорение потока с переходом в область сверхзвуковых скоростей. Обеспечение заданного положения зоны сверхзвуковых скоростей для эффективного аэродинамического дробления охладителя позволяет сократить длину испарительного участо ка. За счет плавного регулирования исключается перерасход пара, а уступ 8 дополнительно защищает стенки смесителя от влаги, а также в сверхзвуковом патоке способствует возникновению скачка давления,...

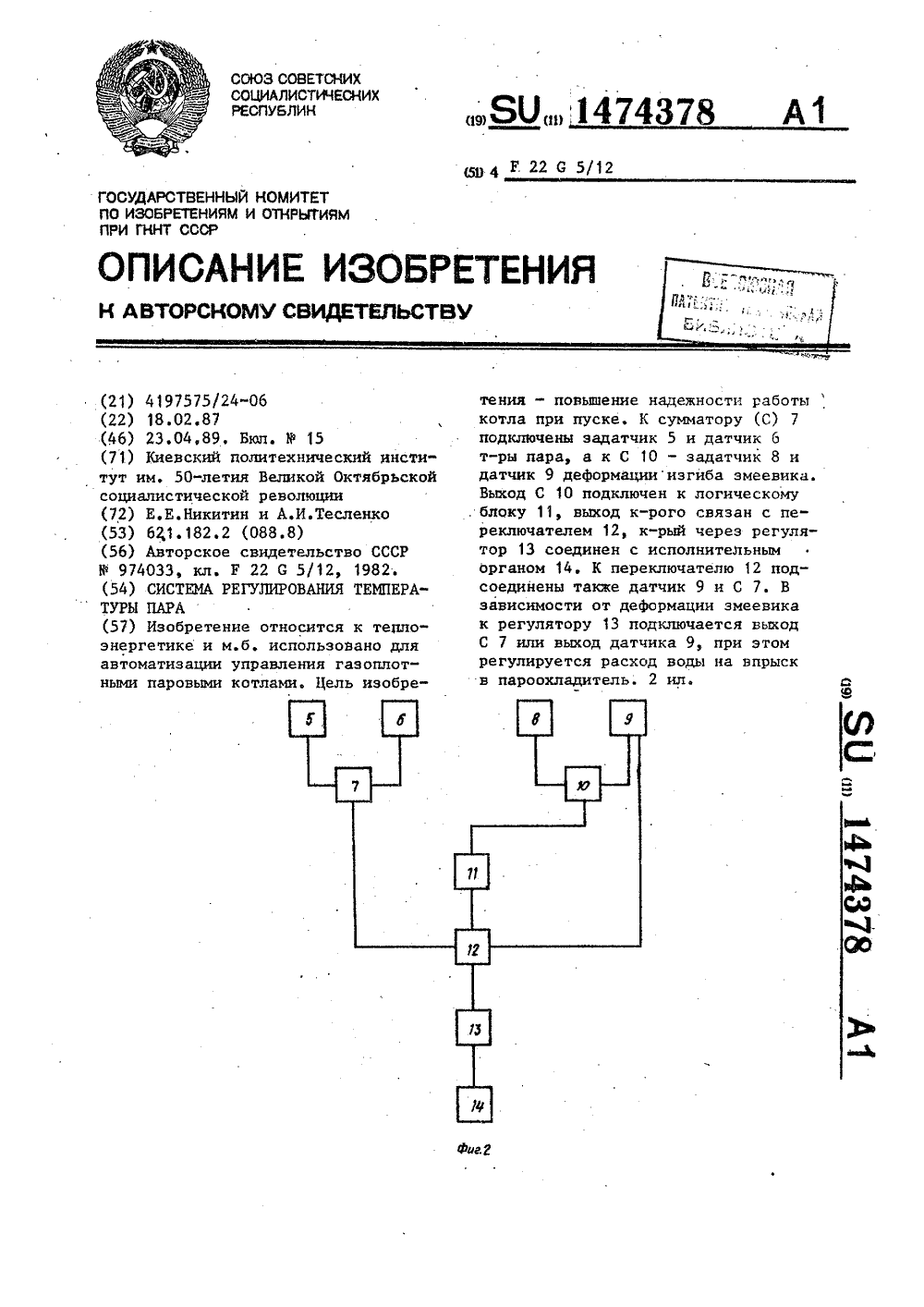

Система регулирования температуры пара
Номер патента: 1474378
Опубликовано: 23.04.1989
МПК: F22G 5/12
Метки: пара, температуры
...и датчик 6т-ры пара, а к С 10 - задатчик 8 идатчик 9 деформацииизгиба змеевика.Выход С 10 подключен к логическомублоку 11, выход к-рого связан с переключателем 12, к-рый через регулятор 13 соединен с исполнительныморганом 14. К переключателю 12 подсоединены также датчик 9 и С 7Взависимости от деформации змеевикак регулятору 13 подключается выходС 7 или выход датчика 9, при этомрегулируется расход воды на впрыскв пароохладитель. 2 ил.Составитель М.Лазутоведактор О.Головач Техред М,Дидык орректор С,Шекм Заказ 1875/33 Тираж 381 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 оизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 31474378выход...
Взаимосвязанная система автоматического регулирования прямоточного котла
Номер патента: 1474379
Опубликовано: 23.04.1989
МПК: F22B 35/14, F22G 5/12
Метки: взаимосвязанная, котла, прямоточного
...нагрузки - этолибо регулятор питания (вариант 1),либо регулятор топлива (вариант 11)и второй динамический преобразователь 12, к входам которых подключенывыходы второго датчика 13 статического задающего сигнала и датчика 14нагрузки. Выход регулятора 11 подключен к входу второго аналого-импульсного преобразователя 10, выходкоторого подключен к входу исполнительного механизма 15 регулирующегооргана 16 изменения нагрузки, выходвторого динамического преобразователя 12 подключен к входу первого аналого-импульсного преобразователя 7.Система работает следующим об"разом,10 15 20 25 30 35 В системе (вариант 1) при возмущении количеством или качеством топлива происходит изменение весовогозаполнения тракта и для восстановления расчетных...
Змеевиковая поверхность нагрева
Номер патента: 1477974
Опубликовано: 07.05.1989
Авторы: Гатицкий, Коляндра, Шибалов
МПК: F22B 37/24, F22G 3/00
Метки: змеевиковая, нагрева, поверхность
...7 и выходные 8 вертикальные участки, первые из которых закреплены во входной камере 9, а вторые - в выходной камере 1 О, и среднюю петлю из труб, наружные из которых снабжены подвеской 11, а закороченные внутренние имеют вертикальные участки 1 и 2.Змеевиковая поверхность нагрева работает следующим образом.Греющие дымовые газы омывают поверхность нагрева снаружи и при этом охлаждаются, нагревая среду, проходящую в трубном пространстве поверхности нагрева. При этом греющие газы и нагреваемая среда имеют температурные развертки, поэтому трубы поверхности нагрева имеют различные температурные удлинения. Перемещение труб одной относительно другой в поверхности нагрева обеспечивается зазорами 6, с которыми их охватывают дистанционирующие...
Ширмовая поверхность нагрева
Номер патента: 1483165
Опубликовано: 30.05.1989
Авторы: Дубинец, Лукьянов, Новиков
МПК: F22G 3/00
Метки: нагрева, поверхность, ширмовая
...снабжены дистанционируюши"ми элементами 5, каждый иэ которыхвыполнен в виде изогнутой пластиныЛобразной формы, средний участоккоторой закреплен на трубе 2, а крайние участки расположены между последней и смежными трубами 2. Дистанционирующие элементь 1 5 расположены ярусами по высоте ширмы, причем дистанционирующие элементы 5 верхнего яруса установлены между обвязочйымипоясами 3 и 4 с чередованием черезодну трубу 2 и с одной стороны отплоскости ширмы, а дистанционирующие 15 Ф о р м у л а и э о б р е т е н и я элементы остальных ярусов - под нижним обвязочным поясом 4, в каждомярусе по разные стороны от плоскостиширмы с чередованием через одну трубу 2 и в смежных ярусах - по разные 20стороны от плоскости ширмы на каждой трубе 2....
Пароохладитель
Номер патента: 1490380
Опубликовано: 30.06.1989
Авторы: Ермолаев, Зарянкин, Кустов, Черноштан
МПК: F22G 5/12
Метки: пароохладитель
...установленную в смесительной камере 4 соосно экрану 3, выполненномус продольными гофрами, примыкающимик гофрам обечайки 8 с образованиемпродольных замкнутых по торцам полостей 9, а отверстия 10, 11 соответственно обечайки 8 и экрана 3 выполнены в наклонных боковых участкахгофр. Входной патрубок 5 подключен кобводному трубопроводу 12. Пароохладитель работает следующимобразом.Основной поток пара дросселируется в дросселе 6 и направляется в смесительную камеру 4, в которую через форсунки 7 впрыскивается охлаждающая вода. Охлажденный редуцированный пар поступает. к потребителю (не показан), Часть пара из входного патрубка 5 поступает через обводной трубопровод 12, минуя дроссель 6, в кольцевой зазор 2. Проходя через отверстия 11 экрана...
Теплообменная поверхность пароперегревателя
Номер патента: 1523838
Опубликовано: 23.11.1989
Авторы: Десятун, Мухачев, Симкин, Сурнов
Метки: пароперегревателя, поверхность, теплообменная
...ил.турбин, иэ камеры 2 подается последовательно в подъемные и опускные участки / и 8 трубчатых модулей 4, где отдает свое тепло нагреваемому пару и,конденсируясь, отводится через камеру3 иэ пароперегревателя,Нагреваемая среда, например влажный насыщенный пар, поступает в корпус 1 через патрубок 11, совершаетопускное движение в межтрубном пространстве, получая тепло от греющейсреды и перегретая до заданной температуры, отводится через патрубок 12.Размещение витков одного участкамежду витками другого обеспечивает более равномерное обтекание нагреваемойсредой всей поверхности нагрева модуля 4,Кроме того, именно такая конструкция обеспечивает выпадание дисперснойвлаги из потока нагреваемого пара наповерхность закрученных труб модулей4 с...
Способ работы при сниженной нагрузке барабанного котла
Номер патента: 1525400
Опубликовано: 30.11.1989
Авторы: Балтян, Зингиров, Коренев, Крамар
МПК: F22B 35/00, F22G 5/16
Метки: барабанного, котла, нагрузке, работы, сниженной
...с первичной и вторичной ступенями 3 и 4 пароперегревателя, паропроводом 5 и пароохладителем 6. Схема котла включает также трубопроводы 7 - 12, барабан 13, дренажный трубопровод 14, задвижки 5 - 20. Трубопровод 11 через задвижку 6 подключен к расширителю непрерывной продувки.Способ осу гцествляют следующим обр азоуг. 20При нагрузке котла, близкой к номинальной, вода из барабана 13 по трубопроводам 6 и 9 поступает в испарительные панелии 2, частично испаряется, а пароводяная смесь по трубопроводам 10 и 11 поступает в барабан 13 (задвижка 17 закрыта). Пар из барабана 13 по трубопроводу 5 поступает в ступени 3 и 4 пароперегревателя, причем при повышении температуры перегретого пара включают пароохладитель 6. 30При снижении нагрузки,...
Теплообменник-смеситель
Номер патента: 1537954
Опубликовано: 23.01.1990
МПК: F22G 5/12
Метки: теплообменник-смеситель
...выходной среды задается путем перемещения золотника 8 вверх или вниз через жидкость (газ) поршнем 6 при вворачивации (или выворачивании) винтового штока 7.При перемещении золотника 8 вниз сечение для прохождения холодной среды через отверстия 11 уменьшается, в камеру 1 смешения увеличивается, а сечение для прохождения горячей среды через отверстия 11 уменьшается, в результате чего температура выходной среды в процессе работы теплообменника будет ниже. При перемещении золотника 8 вверх сечение для прохождения в корпус горячей среды увеличивается а для прохождения холодной среды уменьшается, в результате чего температура выходной среды в процессе работы теплообменника будет выше.Установленный таким образом уровень температуры...
Котельная установка
Номер патента: 1539458
Опубликовано: 30.01.1990
Автор: Назаров
МПК: F22G 5/12
Метки: котельная
...2 промпароперегревателя 1 позволяет повысить экономичность циклав связи с тем, что впрыскиваемаясреда предварительно отдает энергиюв цилиндре высокого давления турбины,формула изобретения Составитель Ю.Нестеров Редактор М.Келемеш Техред М,Дидык Корректор О.ЦиплеЗаказ 204 Тираж 348 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственйо-издательский комбинат "Патент", гужгород, ул. Гагарина,101 Изобретение относится к теплоэнергетике и может быть использовано в котельных агрегатах с промежуточным перегревом пара.Цель изобретения - повышение экономичности.На чертеже представлена принципиальная схема предложенной установки.10Котельная установка...
Сепаратор-пароперегреватель
Номер патента: 1550273
Опубликовано: 15.03.1990
Авторы: Арефьев, Иващенко, Кректунов, Штукина
МПК: F22G 3/00
Метки: сепаратор-пароперегреватель
...турбины,Цель изобретения - повышение надежности сепаратора-пароперегревателя путем снижения вероятности под-.топления кассет конденсатом и гидравлических ударов в пароперегреват еле,На чертеже схематически изображенсепаратор-пароперегреватель, общийвид. 15Сепаратор-пароперегреватель содержит корпус 1 с параллельно включенными по греющему пару кассетами пароперегревателя, каждая иэ которых выполнена в виде п чка вертикальныхтруб 2, установленной под ним сливнойкамеры 3 с верхним паровым объемом(непоказан) и верхней раздающей камеры 4. Уравнительные трубопроводы5 соединяют сливные камеры 3 между 25собой в зоне их паровых объемов, Надкассетами пароперегревателя установлен сепаратор 6 с установленнымпод ним устройством 7 для отвода...
Пароперегреватель
Номер патента: 1560903
Опубликовано: 30.04.1990
МПК: F22G 3/00
Метки: пароперегреватель
...корпуса 1 между его верхними патрубками 2 и 3 соответственно отвода и г 1 одвода нагреватель 4, сборник 5 сегарата, расположенный под раэмещеными в центре корпуса 1 и коаксиальо установленными одна внутри другой ентральной, промежуточной и наруж,ой обечайками 6-8 соответственно с перфорациями 9, направленными в ценТральной обечайке 6 с, наклоном вверх по ходу потока . Сборник 5 сепарата снабжен перфорированной крышкой 10 перфорации 9 наружной обечайки 8 расПоложены в шахматном порядке и снабжены отражателями 11, уста новленными С зазором 12 относительно внешней поверхности обечайки 8.1 ь:Корпус 1 снабжен нижней и верхней крышками 13, 14, в последней из которых установлена гильза с термопарой 15. В нижней крышке 19 выполнен дре 35...
Промежуточный пароперегреватель
Номер патента: 1560904
Опубликовано: 30.04.1990
Авторы: Герасимов, Дуда, Кусков, Олийнык, Пискунов
МПК: F22G 5/12
Метки: пароперегреватель, промежуточный
...Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Иосква, Н, Раушская наб., дМ 5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,01 Изобретение относится к области энергетики и может быть использовано в паротурбинных блоках с промежуточным перегревом пара.Цель изобретения - повышение надежности и э кономиц ности пут ем с нижения термических сопротивлений в зоне установки пароохладителя и парового сопротивления пароперегревателя. 10На чертеже приведена схема промежуточногоо пароперегревателя.Промежуточный пароперегреватель сЬдержит первую и вторую по ходу пар ступени 1 и 2 перегрева, последо втельно соединенные паропроводом 3, бйпасный паропровод 4, подключенный выходным...
Дроссельно-охладительное устройство
Номер патента: 1562593
Опубликовано: 07.05.1990
Авторы: Асланян, Бакурадзе, Хаимов, Храбров, Черненко
МПК: F22G 5/12
Метки: дроссельно-охладительное
...внутреннее пространство (камеру)20 корпуса 1 с паровым пространством21 конденсатора, К увлажнителю 4подключен трубопровод 22 сброса пара,Устройство работает следующим об-55разом,На малорасходных и пусковых режимах энергоблока пар из парогенератора сбрасывается по трубопроводу 22 кинематических параметров потока пара, поступающего через выходное отверстие 9 в паровое пространство 21 конденсатора,ил. в увлажнитель 4, куда одновременноподается охлаждающий конденсат. Конфузор 5 и распылитель 6 увлажнителя 4Формируют в сопле 7 критическиеусловия течеия пара, что способствует высококачественному дроблениюструй конденсата и увлажнению пара,Поскольку конденсат подается с такимрасходом, чтобы в выходном отверстии19 пар был сухим или...
Пароохладитель
Номер патента: 1574983
Опубликовано: 30.06.1990
Автор: Генбач
МПК: F22G 5/12
Метки: пароохладитель
...структура 5 выводится в зазор 4, где происходит выравнивание возможных деформаций полей скоростей и давлений, и далее через щель 7 в полость корпуса 1, куда подается пар для охлаждения. На поверхности и в объеме капиллярно-пористой структуры 5 создается тонкая, равномерно рдспределенная жидкостная пленка, которая практичес( ки сразу закипает после выхода из распределителя 3.Как показали исследования процессов кипения, под паровыми пузырями образуется пульсирующая пленка конденсата, которая исключает перегрев структуры при увеличении тепловой нагрузки, К тому же зд счет оптимизации размеров структуры исключается попадание капель конденсата в поток острого пара и на стенку корпуса 1.Стекающий конденсат разрушает паровые пузыри,...
Дистанционирующее устройство для труб поверхности нагрева
Номер патента: 1605084
Опубликовано: 07.11.1990
МПК: F22B 37/20, F22G 3/00
Метки: дистанционирующее, нагрева, поверхности, труб
...которых составляет 90,1500. Каждая вставка 1 одной гранью жестко скреплена с соответствующей трубой 2 посредством сварного шва 3, выполненного по периметру прилегания вставки 1 к трубе 2, Каждая вставка выполнена длиной, составляющей 1,201,25 диаметра трубы 2,Устройство работает следующим образом.Газы омывают трубы 2 и вставки 1, нагревая их, При этом трубы 2 могут иметь различную температуру и неодинаковые тепловые удлинения. Однако вставки 1 позволяют трубам 2 их взаимные перемещения вдоль осей, но не позволяют благодаря своим углублениям на роковых гранях выходить трубам 2 из заданной плоскости. При этом шаг между трубами 2 остается постоянным. Если центральный угол каждого сегмента углубления вставки 1 окажется меньшим 900,...
