Парогенератор

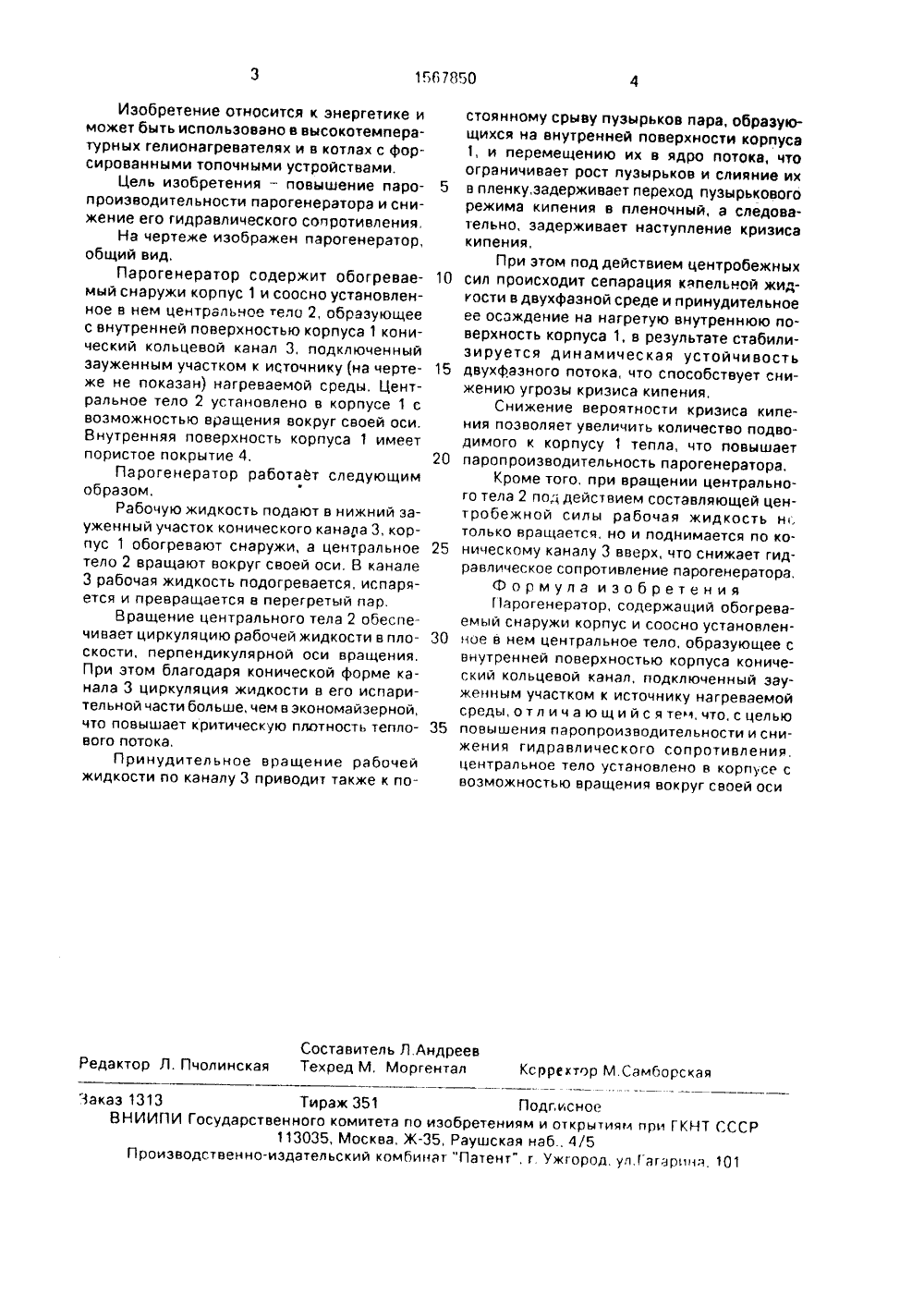

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХСЕСПУБПИК я)з22 В 27/12 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ(54) ПАРОГЕ НЕ РАТОР(57) Изобретение относится к энергетике и м.б. использовано в высокотемпературных гелионагревателях и в котлах с форсированными топочными устройствами, Цель изобретения - повышение паропроизводительности и снижение гидравлического сопротивления. Центральное тело 2 установлено в корпусе 1, обогреваемом снаружи, с возможностью вращения вокруг своей оси и с образованием с внутренней поверхностью корпуса 1 конического кольцевого канала 3, в котором рабочая жидкость подогревается, испаряется и.Ы 1567850 А 1 превращается в перегретый пар. Вращение тела 2 обеспечивает циркуляцию жидкости в плоскости, перпендикулярной оси вращения, При этом, благодаря конической форме канала 3, циркуляция жидкости в его испарительной части больше, чем в экономайзерной, что повышает критическую плотность теплового потока. Принудительное вращение жидкости срывает пузырьки пара, образующиеся нг внутренней поверхности корпуса 1, что ограничивает рост пузырьков и слияние их в пленку, Под действИем центробежных сил происходит принудительное осаждение капельной жидкости на нагретую поверхность корпуса 1 Таким образом, вращение жидкости снижает вероятность кризиса кипения, позволяет увеличить количество подводимого к корпусу 1 тепла, что повышает паропроизводительность парогенератора. При этом под действием составляющей центробежной силы жидкость не только вращается, но и поднимается вверх, что снижает гидравлическое сопротивление парогенератора,1 ил.Заказ 1313 Тираж 351 Подг,исное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул,Гагарин, 101Изобретение относится к энергетике и может быть использовано в высокотемпературных гелионагревателях и в котлах с форсированными топочными устройствами,Цель изобретения - повышение паропроиэводительности парогенератора и снижение его гидравлического сопротивления,На чертеже изображен парогенератор, общий вид.Парогенератор содержит обогреваемый снаружи корпус 1 и соосно установленное в нем центральчое тело 2, образующее с внутренней поверхностью корпуса 1 конический кольцевой канал 3, подключенный зауженным участком к иСточнику (на чертеже не показан) нагреваемой среды, Центральное тело 2 установлено в корпусе 1 с воэможностью вращения вокруг своей оси, Внутренняя поверхность корпуса 1 имеет пористое покрытие 4,Парогенератор работает следующим образом.Рабочую жидкость подают в нижний зауженный участок конического канада 3, корпус 1 обогревают снаружи, а центральное тело 2 вращают вокруг своей оси, В канале 3 рабочая жидкость подогревается, испаряется и превращается в перегретый пар.Вращение центрального тела 2 обеспечивает циркуляцию рабочей жидкости в плоскости, перпендикулярной оси вращения, При этом благодаря конической форме канала 3 циркуляция жидкости в его испарительной части больше, чем в экономайэерной, что повышает критическую плотность теплового потока,Принудительное вращение рабочей жидкости по каналу 3 приводит также к постоянному срыву пузырьков пара, образующихся на внутренней поверхности корпуса1, и перемещению их в ядро потока, чтоограничивает рост пузырьков и слияние их5 в пленку, задерживает переход пузырьковогорежима кипения в пленочный, а следовательно, задерживает наступление кризисакипения,При этом под действием центробежных10 сил происходит сепарация капельной жидкости в двухфазной среде и принудительноеее осаждение на нагретую внутреннюю поверхность корпуса 1, в результате стабилизируется динамическая устойчивость15 двухфазного потока, что способствует снижению угрозы кризиса кипения.Снижение вероятности кризиса кипения позволяет увеличить количество подводимого к корпусу 1 тепла, что повышает20 па роп роиэводител ь ность парогенератора.Кроме того, при вращении центрального тела 2 под действием составляющей центробежной силы рабочая жидкость нстолько вращается, но и поднимается по ко 25 ническому каналу 3 вверх, что снижает гидравлическое сопротивление парогенератора,Формула изобретенияПарогенератор, содержащий обогреваемый снаружи корпус и соосно установлен 30 ное в нем центральное тело, образующее свнутренней поверхностью корпуса конический кольцевой канал, подключенный зауженным участком к источнику нагреваемойсреды, о т л и ч а ю щ и й с я тем, что, с целью35 повышения паропроизводительности и снижения гидравлического сопротивления,центральное тело установлено в корпусе свозможностью вращения вокруг своей оси
