F16H 11/02 — F16H 11/02

Номер патента: 284549

Опубликовано: 01.01.1970

Авторы: Заславский, Машин, Мен, Специальное

МПК: F16H 11/02, F16H 29/00

Метки: вращения, механизм, прерывистого

...11, закрепленной в корпусе 10 посредством распорной втулки 12 н крышки 13, в которой запрсссованы подшипники 14.Наружная фрикционная колодка 15 посажена на ведомый вал 16, вращающийся в подшипниках 17, находящихся в крышке 18.Механизм работает следующим образом.Ведущий пустотелый вал 3, вращаясь в подшипниках 14, передает вращательное движение внутренней фрикционной колодке 1 посредством шлицованной втулки 4. При вращении шлнцованной втулки 4 осн б увлекают за собой ролики 5, которые перекатываются по торцевой поверхности кулачков подвижной 7 и неподвииной 11 кулачковых обойм, причем в этом случае фрикцпонные колодки 1 и 15 разомкнуты, а пружина2 сжата.Прп попадании роликов 5 во впадины между кулачками подвикной 7 н неподвижной 11...

Номер патента: 937840

Опубликовано: 23.06.1982

Авторы: Рагузин, Янкилевич

МПК: F16H 11/02

Метки: барабан, диаметром, регулируемым

...с канавками и устройствомдля регулирования радиусов канавок,кронштейны установлены на валу барабана последовательно и смещеныдруг относительно друга на равные углы, образуя винтовую направляющую, На концах вала установлены ролики .Разного диаметра, между которыми расположены кронштейны. 5На фиг, 1 изображен барабан с регулируемым диаметром, вид с торца; на фиг. 2 " вал барабана с роликами и кронштейнами.Барабан.с регулируемым диаметром 0 содержит шлицевой вал 1, на концах которого установлены ролики 2 и 3. Между роликами 2 и 3 на валу 1 вдоль его оси по винтовой образующей собраны подвижные кронштейны. Каждый 1 ю из кронштейнов 4 имеет подвижную канавку 5 под гибкий элемент 6. Канавки 5 всех кронштейнов 4 распола- гаются по...

Номер патента: 1163076

Опубликовано: 23.06.1985

Авторы: Бирюков, Буюкли

МПК: F16H 11/02, F16H 9/16

Метки: вариатор

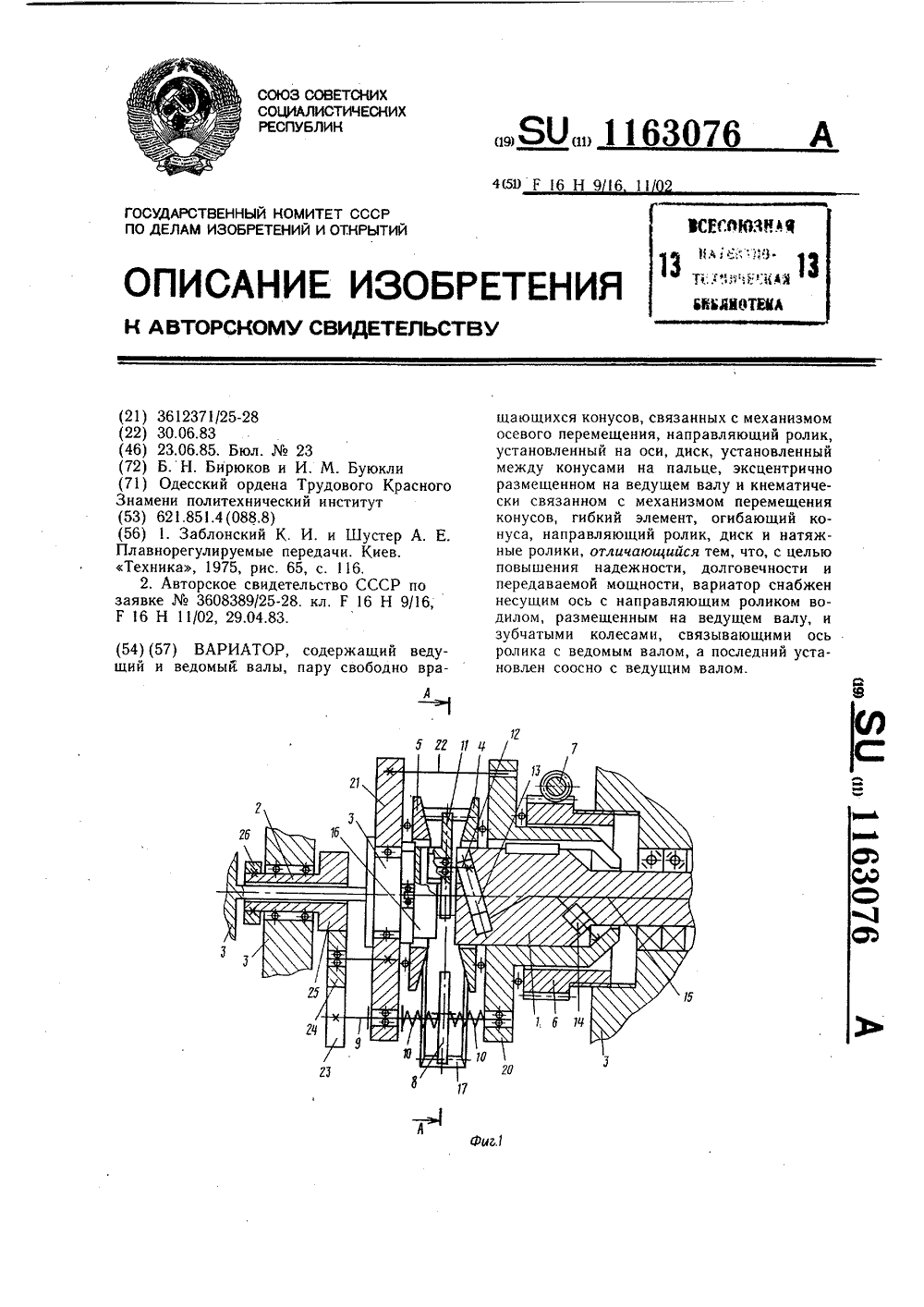

...а последний установлен соосно с ведущим валом. На фиг. 1 изображен вариатор, обгций вид; на фиг. 2 - сечение А - А на фиг. 1.Вариатор содержит ведугций 1 и ведомый 2 валы, установленные в корпусе 3, пару свободно вращающихся конусов 4 и 5, связанных через тела качения с механизмом осевого перемещения, который представляет собой цилиндрическое зубчатое колесо 6,размещенное соосно ведущему валу 1 на резьбе в корпусе 3 и взаимодействующее с винтовой рейкой 7. Вариатор включает также направляющий ролик 8, установленный на оси 9 и подпружиненный с двух сторон пружинами 10, диск 11, установленный между конусами 4 и 5 на пальце 12, эксцентрично размещенном на ведущем валу 1 и кинематически связанном с, механизмом перемещения конусов...

Номер патента: 1216496

Опубликовано: 07.03.1986

Авторы: Барыльченко, Кущ

МПК: F16H 11/02, F16H 9/24

Метки: вариатор

...незамкнутой цепью 6, Цепь 6входит в зацепление с ведущим колесом 4. Боковая поверхность цепи ох,ватывается с двух сторон направляющими 7, перемещающимися по сквоэньмпаэам на боковой поверхности конуса5, Один конец цепи б закреплен нанаправляющей 7 конуса 5 так, чтоможет свободно перемещаться вдольего боковой поверхности (фиг, 2).Второй конец цепи 6 заходит в одиниз сквозных пазов на конусе 5 икрепится к барабану 8. Барабан 8жестко соединен с винтом 9, который связан с управляющим устройством 10,Для фиксации направляющих 7 вместе с цепью 6 от произвольного перемещения вдоль оси конуса 5 служат держатели 11 которые связаны с осью барабана 8 и не имеют степени свободы в направлении вдоль его оси, но могут поворачиваться относительно...

Номер патента: 1397646

Опубликовано: 23.05.1988

Автор: Рубинов

МПК: F16H 11/02

Метки: передача, шариковая

...к точности изготовления и сборки.На фиг.1 изображена шариковая передача; на фнг,2 - разрез А-А на фиг,1; на фиг.З - шарик, разрез.Шариковая передача содержит ведущую звездочку 1, ведомые звездочки 2 и соединительные направляющие трубопроводы 3. Ведущая звездочка 1 размещена внутри корпуса 4 и имеет зубья 5 под шарики 6. В корпусе 4 выполнена полуцилиндрическая полость 7 и патрубки 8 для .подсоединения направляющих трубопроводов 3, Шарики 6 размещены в полуцилиндрических полостях 7 и направляющих трубопроводах 3 в контакте друг с другом, Шарики 6 покрыты эластичной оболочкой 9 и выполнены 25 полыми. Шариковая передача работает следующим образом,При вращении ведущая звездочка 1 3 О перемещает шарики 6, которые при движенин ло замкнутой...
