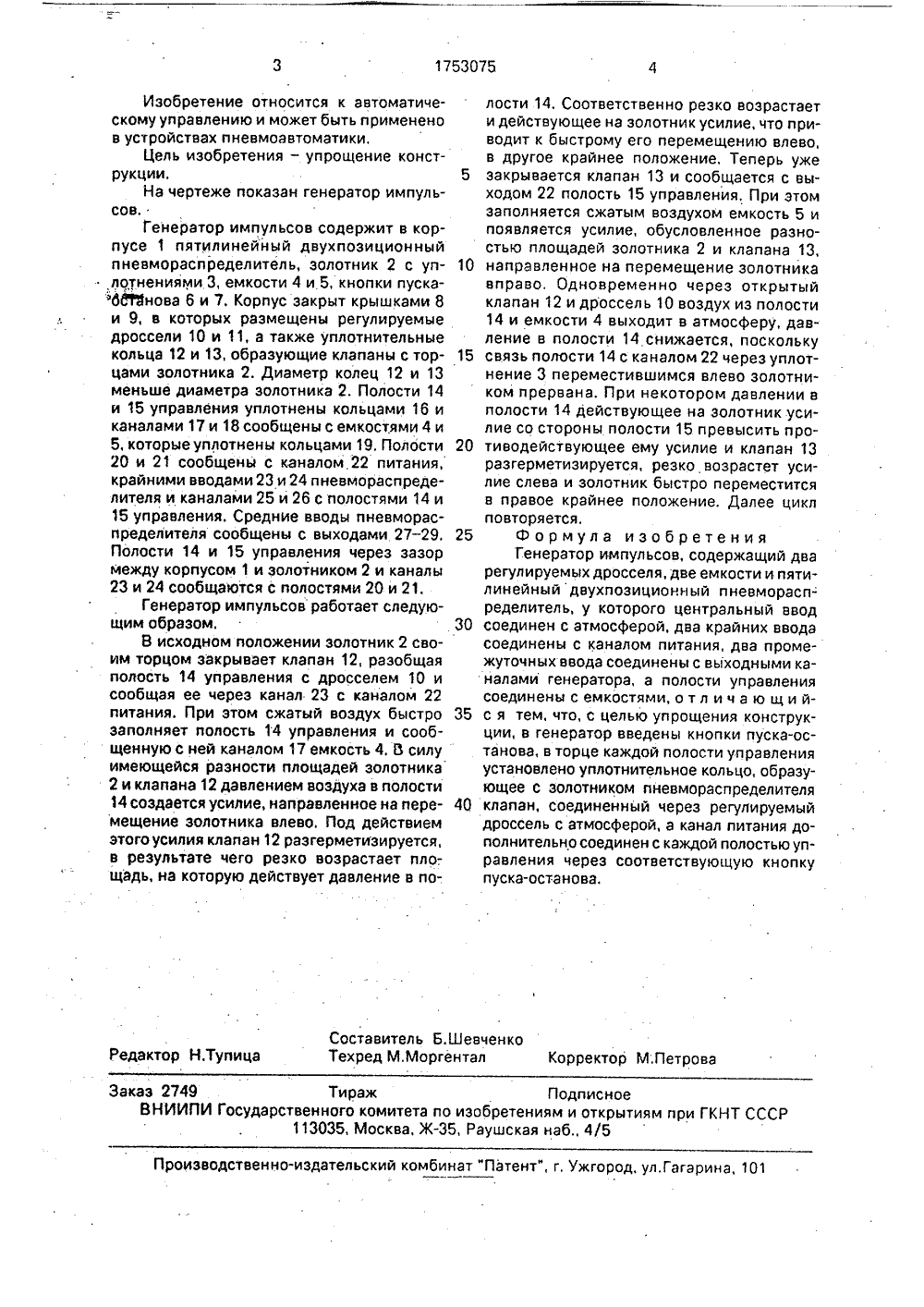

ЮЗ СОВЕТСКИХЦИАЛИСТИЧЕСКИСГ 1 УБЛИК 5 Е 15 С 3/16 ОПИСАНИЕ ИЗОБРК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ НИЯ(54) ГЕНЕРАТОР ИМПУЛЬСОВ (57) Изобретение относится к и матике. Генератор содержит пятм двухпозиционный пневморасп две емкости 4 и 5 и два регулирув селя 10 и 11. Выполнение в торц 14 и 15 управления двух допо клапанов с помощью кольцевйх 12 и 13 и соединение из через д и 11 с атмосферой позволяет су упростить конструкцию генерат 2 илюк цев, Л.И, Лобач и В.А е свидетельство СС , Р 15 В 21/12, 1976 е свидетельство СС , Р 15 СЗ/16, 1968,ГОСУДАРСТВЕННый КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР,.З.3 1753075 невмоавтоилинейный ределитель, емых дросах полостей лнитвльных уплотйейий россели 10 щественно ора, 1 ил.1753075 Составитель Б.ШевченкоТехред М.Моргентал Корректор М,Петрова Редактор Н.Тупица Заказ 2749 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к автоматическому управлению и может быть примененов устройствах пневмоавтоматики.Цель изобретения - упрощение конструкции. 5На чертеже показан генератор импульсов,Генератор импульсов содержит в корпусе 1 пятилинейный двухпозиционныйпневмораспределитель, золотник 2 с уплотнениями 3, емкости 4 и 5, кнопки пускафооТФнова 6 и 7. Корпус закрыт крышками 8и 9, в которых размещены регулируемыедроссели 10 и 11, а также уплотнительныекольца 12 и 13, образующие клапаны с торцами золотника 2, Диаметр колец 12 и 13меньше диаметра золотника 2, Полости 14и 15 управления уплотнены кольцами 16 иканалами 17 и 18 сообщены с емкостями 4 и5, которыеуплотнены кольцами 19. Полости 2020 и 21 сообщены с каналом,22 питания,крайними вводами 23 и 24 пневмораспределителя и каналами 25 и 26 с полостями 14 и15 управления. Средние вводы пневмораспределителя сообщены с выходами 27 - 29, 25Полости 14 и 15 управления через зазормежду корпусом 1 и золотником 2 и каналы23 и 24 сообщаются с полостями 20 и 21.Генератор импульсов работает следующим образом, .30В исходном положении золотник 2 своим торцом закрывает клапан 12, раэобщаяполость 14 управления с дросселем 10 исообщая ее через канал 23 с каналом 22питания. При этом сжатый воздух быстро 35заполняет полость 14 управления и сообщенную с ней каналом 17 емкость 4. б силуимеющейся разности площадей золотника2 и клапана 12 давлением воздуха в полости14 создается усилие, направленное на перемещение золотника влево, Под действиемэтого усилия клапан 12 разгерметизируется,в результате чего резко возрастает пло-.щадь, на которую действует давление в полости 14, Соответственно резко возрастает и действующее на золотник усилие, что приводит к быстрому его перемещению влево, в другое крайнее положение, Теперь уже закрывается клапан 13 и сообщается с выходом 22 полость 15 управления. При этом заполняется сжатым воздухом емкость 5 и появляется усилие, обусловленное разностью площадей золотника 2 и клапана 13, направленное на перемещение золотника вправо. Одновременно через открытый клапан 12 и дроссель 10 воздух из полости 14 и емкости 4 выходит в атмосферу, давление в полости 14 снижается, поскольку связь полости 14 с каналом 22 через уплотнение 3 переместившимся влево золотником прервана, При некотором давлении в полости 14 действующее на эолотник.усилие со стороны полости 15 превысить противодействующее ему усилие и клапан 13 разгерметизируется, резко возрастет усилие слева и золотник быстро переместится в правое крайнее положение. Далее цикл повторяется.Формула изобретения Генератор импульсов, содержащий два регулируемых дросселя, две емкости и пяти- линейный двухпозиционный пневмораспределитель, у которого центральный ввод соединен с атмосферой, два крайних ввода соединены с каналом питания, два промежуточных ввода соединены с выходными каналами генератора, а полости управления соединены с емкостями, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции, в генератор введены кнопки пуска-останова, в торце каждой полости управления установлено уплотнительное кольцо, образующее с золотником пневмораспределителя клапан, соединенный через регулируемый дроссель с атмосферой, а канал питания дополнительно соединен с каждой полостью управления через соответствующую кнопку пуска-оста нова.
