F03B 3/16 — статоры

Номер патента: 259722

Опубликовано: 01.01.1970

МПК: F03B 3/16

Метки: крупногабаритных, поворотно-лопастныт, статор

...им, ХХ 11 с Заявитель БМБ.1 йтГ; г СТАТОР ДЛЯ КРУПНОГАБАРИТНЫХ ПОВОРОТНО-ЛОПАСТНЫХ ГИДРОТУРБИНПредмет изобретения Изобретение относится к гидромашиностроению и может быть использовано в гидравлических турбинах.Известны статоры для крупногабаритных поворотно-лопастных гидротурбин, выполненные из отдельных колонн, приваренных к верхнему и нижнему поясу статора.Недостатком известных статоров является трудность их механической обработки.Для увеличения прочности и жесткости, облегчения обработки и транспортировки предложенный статор выполнен в виде нижних полуколонн и полустатора, свариваемых при монтаже. На чертеже показан осевой разрез по статору, выполненному,в виде нижних,полуколонн 1 с подошвой 2 и полустатора 3, свариваемых при...

Номер патента: 317819

Опубликовано: 01.01.1971

Авторы: Болотников, Медова, Ольховский, Петрова, Постоев, Робук, Фридман

МПК: F03B 3/16

Метки: гидравлической, статор, турбины

...осью меры и касательной к потоком поверхности Изобретение относитнию и может быть испских турбинах.Известны статорысодержащие кольца сные с металлическойколонны.В статорном узле вопо величине нагрузки,жидкости на поверхноузла.Цель изобретения -изгиба в колоннах статветствующим распололонн относительно статной камеры,статическии момент площади Ррадиального сечения кольца отно и- тельно обтекаемой потоком его пл скости;статический момент площади Р по еречного сечения колонны статора тносительно линии, касательной к кружности расположения выходи тх кромок колонн, проведенной в точ е пересечения скелета профиля кол нны с упомянутой окружностью. На чертеже представлен ста держащий кольцо 1 с козырьк 0 ное с металлической спиралью...

Номер патента: 383869

Опубликовано: 01.01.1973

Авторы: Ленинградский, Съезда

МПК: F03B 3/16

Метки: гидромашины, статор

...турбинах.Известны статоры, пояса которых выполнены в виде колец незамкнутого профиля, содержащих соединенные вертикальной стен. кой горизонтальную полку и торовую обо лочку с закрепленными в,ней колоннами,Такая конструкция определена тем, что, в основном, пояса делают литыми и при монта;ке бетонируют.Б этом случае передача усилия на пояса статора и далее на его колонны осуществляется только через торовую оболочку, что приводит к ее сильному нагружению в районе входных кромок колонн, в то время как в промежутке между колоннами оболочка нагружена гораздо меньше.Цель изобретения - равномерно нагрузить пояс и колонны, уменьшить толщины элементов поясов по сравнению с толщинами элементов в известных конструкциях, что делает схему более...

Номер патента: 395607

Опубликовано: 01.01.1973

Авторы: Лтепгно, Плотников

МПК: F03B 3/16

Метки: высоконапорной, гидромашины, статор

...спиральной камеры цз предваритвльно напряженного железобетона расположена металлическая облицовка для повышения водонепроницаемоеи и улучшення качества внупренней поверхности оболочки, чтокроме того, предохраняет истирание этой поверхности,Предварительно,напряженная а 1 рматура расположена по меридионалыному нацравлению. Внешний участок этой арматуры крепится на пранях углового выступа оболочки, .образованного касательными к ее поверхности по меридиональному направлению. Внизу арматура идет от графини выступа до края оболочки в месте ее разреза. В верхней части оболочка делится на два участка: один идет от грани угла до вертчскальной стенки круглой шахты, служащей для установки кольцевого устройства, а другой является вертикальным и...

Номер патента: 401820

Опубликовано: 01.01.1973

МПК: F03B 3/16

Метки: 401820

...статора опорная плоскость под крышку турбины теряет свое первоначальное положение и появляется необходимость ручной обработки этой плоскости.Целью изобретения является облегчение 15 монтажа статора.Постановленная цель достигается тем, что на статоре при помощи клиновых сухарей и колец жестко закреплен фланец.Для болтового соединения с крышкой тур бины фланец имеет резьбовые отверстия и канавку,под уплотнительный шнур. кольца 3 и лопаток направляющего аппарата 4. Положение крышки 2 турбины определяется величиной необходимых зазоров б между крышкой 2 и лопатками направляющего аппарата 4.Точность установки крышки 2 турбины и качество уплотнения зависит от установки фланца 5, поэтому они соединены болтовым соединением 6,В равномерно...

Номер патента: 370362

Опубликовано: 01.01.1973

Авторы: Васильев, Виссарионов, Вител, Декстер, Папир

МПК: F03B 3/16

Метки: гидромашина, осевая

...спиралью при помощи проточного тракта с расположенным в нем направляющим аппаратом.Горловина спиральной камеры в таких гидромашинах направлена к оси турбины, что не дает возможности использовать их в качестве насосов на ГАЭС, так как поворот потока от осевого направления к радиальному вызывает значительную неравномерность поля скоростей за рабочим колесом. Это ухудшает условия работы лопастной системы колеса и приводит к снижению к. п.д.Цель изобретения - уменьшить габариты гидромашины.Для достижения поставленной цели проточный тракт гидромашины выполнен прямолинейным и расположен параллельно оси последней,На фиг. 1 представлена предлагаемая осевая гидромашина; на фиг. 2 - разрез по 5 А - А на фиг. 1.Рабочее колесо 1...

Номер патента: 419635

Опубликовано: 15.03.1974

Авторы: Аронсон, Бабанов, Всесоюзный, Грошавень, Каширин, Коровин, Ленинградский, Научно, Семенов, Соничев, Съезда, Талант, Щеголев

МПК: F03B 3/16

Метки: 419635

...в виде профилированных тонких листов для формирования поток.На чертеже показан описываемый статор гидротурбины, разрез,Статор гидротурбины состоит из верхнего пояса 1 с фасоцными анкерными пластинами 2, заделанного в железобетонное перекрытие 3 спиральной камеры 4, профилированных листов 5, соединенных с верхним поясом статора жестко или при помощи гибких связей, например, компенсатора 6 через вспомогательное несиловое кольцо 7,В этом случае профилированные листы 5 полностью разгружены.,При жестком соединении верхнего пояса с профилированными листами последние нагружены, причем нагрузка на листы тем меньше, чем они тоньше и чем жестче перекрытие спиральной камеры.Профилировапные листы 5 соединены с нижним поясом статора 8. На...

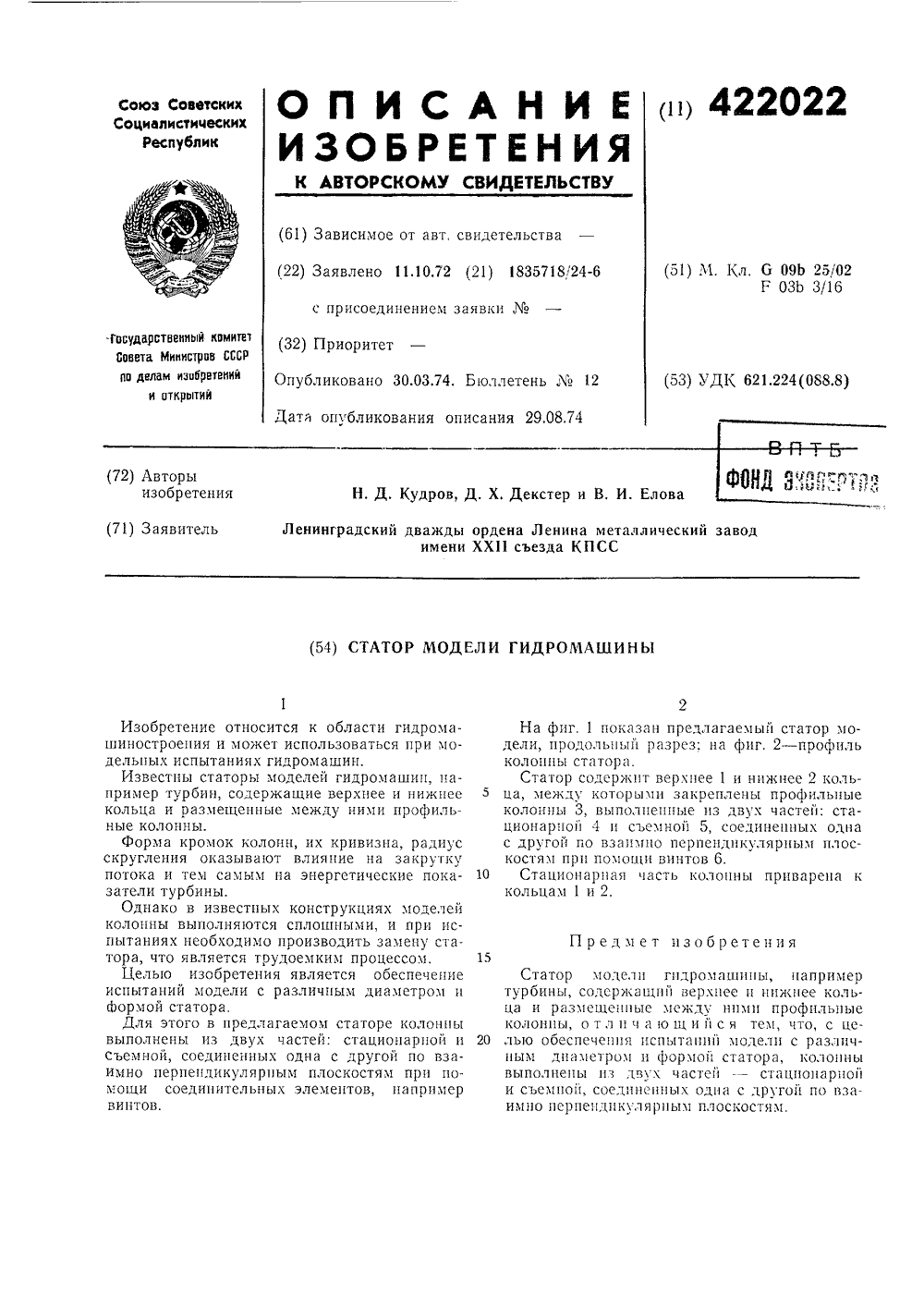

Номер патента: 422022

Опубликовано: 30.03.1974

Автор: Ленинградский

МПК: F03B 3/16, G09B 25/02

Метки: гидромашины, модели, статор

...потока и тем самым на энергетические пока затели турбины.Однако в известных конструкциях моделей колонны выполняются сплошными, и при испытаниях необходимо производить замену статора, что является трудоемким процессом. 15Целью изобретения является обеспечение испытаний модели с различным диаметром и формой статора.Для этого в предлагаемом статоре колонны выполнены из двух частей: стационарной и 20 съемной, соединенных одна с другой по взаимно перпендикулярным плоскостям при помощи соединительных элементов, например винтов,2На фпг. 1 показан предлагаемьш статор дели, продольный разрез; на фиг. 2 - про колонны статора.Статор содержит верхнее 1 и нижнее 2 ца, между которыми закреплены профил колонны 3, выполненные из двух частей:...

Номер патента: 467193

Опубликовано: 15.04.1975

Авторы: Болотников, Дубков, Мишев, Робук, Фридман

МПК: F03B 3/16

Метки: аппарат, гидротурбины, направляющий

...которого установлены пальцы тяг поршневых сервомоторов. Проушины на регулирующих кольцах размещены так, что линия, проходящая через центры их отверстий, перпендикулярна тягам при среднем положении поршней. В любом другом положении возникает радиальная составляющая усилия сервомотора, которая вызывает радиальные деформации регулирующего кольца,С целью уменьшения радиальных перемещений регулирующего кольца в предложенном аппарате тяги размещены перпендикулярно линии, проходяшей через центры проушин в положении направляющего аппарата, соогветствующим значению хода поршня, равному 0,6 - 0,8 от максимального хода. При таком взаимном расположении проушин и тяг радиальная составляющая усилия сервомотора равна нулю. И, фридман, С. Я. Дубшев же...

Номер патента: 519554

Опубликовано: 30.06.1976

Авторы: Васильев, Виссарионов, Декстер, Жукель, Лесохин

МПК: F03B 3/16

Метки: аппарат, гидромашины, модели, направляющий

...16. 11 оджатие пружины осуществляется ганкой 17,При установке лопаток направляющего аппарата на заданный угол пружина 16 через тягу 14 выбирает люфт з кинематике рычажно-винтового механизма. Изобретение относится к области гидро- машиностроения и может быть использовано в моделях гидромашин.Известны направляющие аппараты моделеи гидромашин, содержащие установленные в корпусе поворотные лопатки и регулирующее кольцо, снабженное рычажно-винтовым механизмом поворота последнего.Одним из основных треоований к направляющему аппарату является обеспечение возможности с высокой точностью устанавливать лопатки в различные предварительно выбранные положения. Это обусловлено тем, что о характеристиках поставляемой турбины заказчик судит на основании...

Номер патента: 528384

Опубликовано: 15.09.1976

Авторы: Абдурахманов, Грановский, Умиков, Щеголев

МПК: F03B 3/16

Метки: аппаратом, гидромашины, направляющим

...при ходе на закрытие, что приводит к неоправданному расходу масла из напорного котла МНУ и, следовательно, к утяжелению МНУ.Для уменьшения объема напорного котла в предлагаемой системе управления часть полостей сервомоторов, например полостей закрытия, отключена от котла и соединена непосредственно со сливным баком, а остальныеполости соединены через золотник с напорным котлом и сливным баком.На чертеже показана схема соединения5 элементов описываемой системы управления.Лопатки 1 направляющего аппарата черезсистему рычагов 2 и серег 3 и регулирующеекольцо 4 сочленены со штоками 5 сервомоторов б - 9, имеющих полости открытия и закры 10 тия. Полости открытия всех сервомоторов иполости закрытия сервомоторов 7 и 9 соединены через...

Номер патента: 560999

Опубликовано: 05.06.1977

Авторы: Саморуков, Тиме

МПК: F03B 3/16

Метки: аппарат, гидромашины, направляющий

...в связи с чем углы между радиальными лучами 1- 1 (фиг. 1) равны 360 о/2415 о. Лопатки имеют напранляющие цапфы; нерхние 25 и нижние 26, 25 иэ которых верхние используются для осуществления синхронного поворота всех лопаток на один и тот же угол. Лопатка 1, расположенная против зуба 27 сиральной камеры 28,имеет профиль 30 нулевой кривизны (симметричный), лопатки 2 и 3, расположенные в открытой части спирали против колонн 29, имеют проФили выпуклостью в сторону вала турбины отрицательной кривизны и пос ледняя лопатка 24, находящаяся в спиральной части кожуха, имеет профиль выпуклостью в противоположную сторону положительной кривизны.40Остальные лопатки в открытой частиспирали имеют профили отрицательнойкривизны, в промежуточной -...

Номер патента: 649875

Опубликовано: 28.02.1979

Авторы: Протопопова, Пупко, Робук, Фридман

МПК: F03B 3/16

Метки: гидромашины, статор

...заделки колонн в кольца, снижающиенадежность работы статора. 10Целью изобретения является повышениенадежности.Для достижения этой цели каждая колонна на участках, прилегающих к кольцами имеющих высоту, составляющую 1/4 от 15высоты колонны, выполнена с переменнойтолщиной, линейно увеличивающейся ккольцам и составляющей в зоне сопряжения с последними 1,10 - 1,15 от постояннойтолщины профиля колонны. 20На фиг. 1 изображен статор гидромашины, меридиональное сечение; на фиг. 2 -вид по стрелке А на фиг. 1.Статор гидромашины содержит верхнее 1и нижнее 2 кольца и размещенные между 2 ними профилированные колонны 3,Каждая колонна 3 на участках, прилегающих к кольцам 1 и 2 и имеющих высоту,составляющую 1/4 от высоты колонны й,выполнена с...

Номер патента: 649876

Опубликовано: 28.02.1979

Авторы: Болотников, Медовая

МПК: F03B 3/16

Метки: гидротурбины, статор

...полость 4, отделенную от проточной ча- сти оболочкой.На горизонтальной полке 2 со стороны входа потока закреплена дополнительная кольцевая обечайка 5, а оболочка состоит из кольцевых секторов 6, выполненных пз антифильтрационного материала.В полости 4 между колоннами 1 установлены разделительное кольцо 7 и радиальные ребра 8, жестко связанные с обечайками 3 и 5 и полкой 2, В горизонтальной полке 2 выполнены отверстия 9.Сборку статора производят в следующей последовательности. Горизонтальную полку 2 сваривают с кольцевыми обечайками 3 и 5 (для обоих колец). В полость 4 нижнего кольца устанавливают колонны 1, приваривают и накрывают верхним кольцом, которое также приваривают к колоннам. Затем устанавливают радиальные ребра 8 и...

Номер патента: 688672

Опубликовано: 30.09.1979

Авторы: Болотников, Дубков, Медовая, Мишев, Ольховский, Панченко, Петрова, Постоев, Робук, Фридман

МПК: F03B 3/16

Метки: гидравлической, статор, турбины

...радиусом;расположения входных кромок всех колонн выбрано в соответствии с соот- ношением- разность между наибольшимрадиусом кольца и радиусом окружности расположения входной кромюи для первой по ходу потока колонны;- разность радиусов окружностейрасположения входной кромки и центра тяжести, поперечного сечения колонны;- текущее расстояние от оси вращения турбины до центра сечения спиральной камеры, примыкающей к -й колонне;- расстояние от оси вращениятурбины до центра сечения спипринятый во ральной камеры, примыкающей к первой по ходу потока колонне; Я - наибольший радиус кольца; Й- внутренний радиус статорного кольца.На фиг. 1 показана схема расположения в статоре; на фиг, 2 - разрез верхней части статора.Статор гидравлической турбины...

Номер патента: 706561

Опубликовано: 30.12.1979

Авторы: Бакулева, Крылов

МПК: F03B 3/16

Метки: вертикальной, гидротурбины, поворотнолопастной, статор

...изобретения является повышение надежности. На чертеже представлен статор,продольный разрез.Статор вертикальной поворотнолопастной гидротурбины содержит колонны 1 с подошвами 2, установленными на анкерной плите 3 фундамента 4 посредством раздвижных клиньев 5 и злементов крепления, выполненных в виде консольных кронштейнов 6, закрепленных на анкерной плите 3 с противоположных сторон колонны 1, и прижим- ных клиньев 7, расположенных между консолями кронштейнов 6 и подошвой 2.Сборка статора при монтаже осуществляется следующим образом.Посредством раздвижных клиньев 5 подошвы 2, предварительно приваренные к колонне 1, выставляются в заданное положение на анкерной плите 3 и в этом положении фиксируются при помощи прижимных клиньев 7,...

Номер патента: 712527

Опубликовано: 30.01.1980

Авторы: Беркман, Вильнер, Мишев, Пупко

МПК: F03B 3/16

Метки: гидромашины, статор

...надежности статора.Целью данного изобретения является повышение надежности.Для достижения поставленной цели кольца снабжены дополнительными ребрами, расположенными в вертикальных плоскостях, проходящ ко толщина ребер с т ,5 спмальной тОлщи Рколонн.На фиг. 1 показан статор гирдомашины, продольный разрез; на фнг. 2 - сечение А - А на фиг. 1.Статор гидромашины содержит верхнее и нижнее несущие кольца 1 и 2 с торовыми оболочками 3, снабженные радиальными ребрами 4, и размещенные между кольцами 1 и 2 колонны 5. Кольца 1 и 2 снабжены дополнительными ребрами б, расположенными в вертикальных плоскостях, проходящих через хорды колонн 5, а толщина б ребер б составляет 0,2 - 0,5 от максимальной толщины 5 поперечного сечения колонн 5. 20 Толщина...

Номер патента: 737642

Опубликовано: 30.05.1980

Авторы: Абдурахманов, Каширин, Маринкин, Ощенков

МПК: F03B 3/16

Метки: гидромашины, статор

...уменьшение трудоемкости изготовления,Для достижения этой цели секторы спиральной камеры объединены в группы, козырьки каждой из которых имеют равную высоту. На фиг. 1 изображен статор гидромашины в плане; на фиг. 2 - меридиональная проекция сечений спиральной камеры на фиг. 1,Статор гидромашины содержит спиральную камеру 1, секторы 2 - 11 которой соединены с колоннами 12 посредством козырь 2ков 13, имеющих уменьшающуюся к выходу камеры 1 высоту. Секторы объединены в группы, причем козырьки 13 каждой группы имеют равную высоту.Например, секторы 2 - 4; 5 - 7; 8 - 10объединены в группы, Ьо 3 и их козырьки 13 имеют соответственно высоты Н, Н, Нз.Таким образом, статор выполнен с переменной по периметру высотой козырьков, но в отличие от...

Номер патента: 819386

Опубликовано: 07.04.1981

Авторы: Броновский, Вихирев, Локтаева, Щеголев, Яблонский

МПК: F03B 3/16

Метки: аппарата, гидромашины, лопаток, направ-ляющего, торцевое, уплотнение

...наружную 4 и внутреннюю 5 части. Прокладка распсложена в пазах колец между двумя соседними цапфами лопатки.В наружной части 4.прокладки, обращенной к торьу лопатки, закреплен уп" ругий уплотняюший элемент 6. От выпадания часть 4 проктадки зафиксирована эаплечиками, на которых тшцке расположен упругий элемент 7. В плос-кости разъема прокладки часть 4 ,снабжена зубцами Р со скосами, наклоненными к плоскоститорца лопатки, а часть 5 - такими же зубцае 9. При этом наружная часть 4 выполнена с воэможностью перемещения в плоскости, перпендикулярной торцам лопатки, а внутренняя часть 5 - с возмжностью неремещения параллельно торцу лопатки. Для этого часть 5 кинематически связана с поворотной цапфой лопатки 1. Как один иэ вариантов...

Номер патента: 868092

Опубликовано: 30.09.1981

Авторы: Аронсон, Левин, Малков, Рауд, Стеклов

МПК: F03B 3/16

Метки: гидротурбины, горизонтально-капсульной, статор

...статор горизо капсульной гидротурбины, общий видрезе; на фиг. 2 - узел крепления опорных пластин на колонне; на фиг, 3 - вид А на фиг, 2.Статор горизонтально-капсульной гидротурбины, расположенный в фундаменте 1 с арма. турой 2, содержит проточный тракт 3, образованный наружным и внутренним кольцами 4 и 5, и расположенные между ними колон ны 6 с опорными пластинами 7, причем каждая опорная пластина 7, закреплена на колонне 6 по обе стороны от нее, сопряжена с на. ружным кольцом 4 и соединена с арматурой 2 фундамента 1,При работе статора горизонтально-капсульной гидротурбины опорные пластины 7 через колонны 6 воспринимают осевое усилие воды на капсулу гидротурбины, изгибающий момент от массовых нагрузок и крутящий момент от...

Номер патента: 901606

Опубликовано: 30.01.1982

Авторы: Болотников, Минков, Чавыкин

МПК: F03B 3/16

Метки: гидротурбины, статора

...в которых помещены полувтулки 2. В эксцентричных внутренних расточках (после совмещения их осей) полувтулок 2 установлен штифт 3, полувтулки 2 жестко соединены с соответствующими секторами 1 сварными швами 4. Способ изготовления статора гидротурбины заключается в следующем.На плоскостях разъема секторов 1 выполняются болтовые и штифтовые отверстия, устанавливаются в сопрягаемые штифтовые отверстия полувтулки 2 с эксцентричной внутренней расточкой, сектора 1 собираются в кольцо и производится окончательная механическая обработка.Одновременно с выполотверстий производят окойическую обработку штипо разметке, полувтулкидо совмещения осей их р901606 формула изобретения Составитель О. Тишина Редактор С, Юско Техред А, Бойкас Корректор...

Номер патента: 992796

Опубликовано: 30.01.1983

Авторы: Аверин, Балагуров, Гальперин, Майзель

МПК: F03B 3/16

Метки: гидротурбины, статора

...для обработки крупногабаритныхдеталей, а также необходимость подгоночных операций при монтаже на ГЭС,ухадшакщих его качество,Цель изобретения - повышение качества, снижение трудоемкости иэго;товления и облегчение транспортировки статора к месту монтажа. Поставленная цель достигается тем, что сварку секторов верхнего пояса производят на заводе"изготовителе, а сварку секторов между собой и с колоннами - при монтаже на ГЭС.На чертеже изображен статор идротурбины, изготовленный предл ивюм способом, продольный разре4Фение турбостроЪьщяический завод Способ осуществляют следующимразом.Сварку секторов 1 верхнего пояса 0 производят на заводе изготовителе, асварку секторов 1 между собой и с колоннами 2 - при монтаже на ГЭС.Таким образом,...

Номер патента: 1201548

Опубликовано: 30.12.1985

Авторы: Болотников, Бродский, Зудочкин, Фин

МПК: F03B 13/08, F03B 3/16

Метки: аппарат, гидромашины, направляющий

...аппарата.Направляющий аппарат гидромашины содержит наружное и внутреннее кольца 1 и "2 с гнездами 3 и 4, расположенные в них подшипники 5 и 6 и установленные в последних наружные и внутренние цапфы 7 и 8 лопаток 9, внутреннее кольцо 2 снабжено пазами 10, имеющими ширину 5 и глубину Ь, превышающие соответственно диаметр д и длину 1 внутренних цапф 8, и примыкающими к гнездам 4 со стороны выходных кромок 11 лопаток 9 и облицовками 12, перекрывающими пазы 10. Работает направляющий аппарат гидромашины следующим образом.Набегающий поток воды взаимодействуетс лопатками 9 и закручивается в соответствии с заданным режимом работы, определяемым углом установки лопаток 9. Лопатки 9 воспринимают усилия от гидро- динамических сил потока и...

Номер патента: 1224435

Опубликовано: 15.04.1986

Авторы: Веремеенко, Завьялов, Мишев, Устьев, Фридман

МПК: F03B 3/16

Метки: гидромашины, статор

...г. Ужгород, ул. Проектная, 4Изобретение относится к гидромашиностроению и может быть использовано в закладных частях реактивных гидромашин.Цель изобретения - снижение металло- емкости.На фиг. 1 изображен статор гидромашины, меридиональное сечение; на фиг. 2 - узел 1 на фиг. 1.Статор гидромашины содержит верхний и нижний пояса 1 и 2 соответственно, каждый из которых имеет козырек 3, сопряженный с оболочкой 4 спиральной камеры, и статорные колонны 5, причем каждый козырек 3 со стороны сопряжеия с оболочкой 4 снабжен переходным звеном 6, имеющим длину Е в меридиональном сечении, составляющую 0,06 - 0,10 от радиуса ро входного поперечного сечения оболочки 4, и переменную толщину Л, уменьшающуюся от колонн 5 к оболочке 4 в соответствии...

Номер патента: 1434136

Опубликовано: 30.10.1988

Авторы: Аронсон, Бабанов, Бугов, Демичев, Забелкин, Иванов, Ковалева, Малышев, Осипов, Чужин, Яблонский

МПК: F03B 3/16

Метки: гидромашины, монтажа, статора

...к другому поясу и устранение внсш него воздействия на колонны, приварку колонн к поясам осуществляют до фиксации нижнего пояса, а после его фиксации последовательно выполняют деформацию колонн и фиксацию верхнего пояса.На фиг. 1 изображен статор с колоннамп, приваренными к поясам, в момент фиксации нижнего пояса; на фиг. 2 - то же, на этапе деформации колонн; на фиг. 3 то жев момент фиксации верхнего пояса; на фиг. 4 -- то жс, в смонтированном состоянии.Статор гидромашины со;1 сржит нижний и верхний пояса 1 и 2, бетонное основание 3 и приваренные к поясам 1 и 2 колонны 4. Кроме того, для осуществления способа 5 1 О 15 20 25 30 35 40 монтажа статора гидромашины необходим источник внешнего воздействия, например источник 5 холода.Способ...

Номер патента: 993675

Опубликовано: 30.11.1988

Авторы: Аронсон, Бабанов, Бляшко, Бугов, Забелкин, Каширин, Ковалева, Комов, Малышев, Яблонский

МПК: F03B 3/16

Метки: гидромашины, ремонта, статора

...при таком способе ремонтастатора гидромашины после заваркитрещин в опорных колоннах статоравозникают остаточные напряжения растяжения в результате усадки сварныхшвов, что создает условия для повторного трещинообразования в опорныхколоннах при последующей эксплуатации гидромашины,Целью изобретения является повышение эксплУатационной надежностигидромашины в послеремонтный период,а также создание в .опорной колоннепосле ремонта монтажных напряженийсжатия. 25Для достижения поставленной целиперед завариванием трещин устраняютмонтажные напряжения растяжения вкаждой опорной колонне, имеющейтрещины, путем отделения ее концаот одного иэ статорных колец, послезаваривания трещин осуществляют радиальное перемещение отделенного концаопорной...

Номер патента: 1334835

Опубликовано: 07.02.1990

Авторы: Гольдфарб, Грушко, Кондратьев, Никольская, Скрылев, Слынько

МПК: F03B 3/16

Метки: гидромашины, статор

...использовано в конструкциях статоровгидромашин,)Целью изобретения является снижение металлоемкости и трудоемкостиизготовления,На фиг.1 показан статор гидрома"шины, общий вид, на фиг.2 - нижний 10пояс статора, вид сверху.Статор гидромашины содержит эуб 1нижний и верхний пояса 2 и 3, каждыйиз которых имеет соединенные с зубом1 И последовательно между собой ли" 15нейчатораэворачиваемые четырехугольные входное, промежуточное и выходное звенья, первые два из которыхимеют общую вершину 4 в месте соединения с зубом 1, причем входноеи промежуточное звенья поясов 2 и 3 имеютсоответственно вогнутый и выпуклыйучастки 5 и 6, примыкающие у зубу 1,а выходное звено - плоский участок 7,расположенный между кромкой зуба 1 и 25выходным сечением поясов 2 и...

Номер патента: 1329285

Опубликовано: 15.02.1990

Авторы: Егоров, Майоров

МПК: F03B 11/00, F03B 3/16

Метки: аппарата, гидромашины, направляющего, соединения, статором, элемента

...при ГКН 113035, Москва, Ж, Раушская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,10 Изобретение относится к области гидромашнностроения и может быть использовано при монтаже вертикальных реактивных гидромашин.Цель изобретения - снижение трудоемкости монтажа.На фиг. 1 изображен статор гидро- машины с элементами направляющего аппарата; на Фиг, 2 - фрагмент соединения элемента направляющего аппарата со статором в увеличенном масштабе.Устройство соединения элемента направляющего аппарата со статором содержит промежуточный Фпанецс отверстиями, шпильки 2, снабженные опорными буртиками 3 и примыкающими к ним основаниями 4, резьбовые втулки 5, ввернутые в отверстия промежуточного фланца 1 и...

Номер патента: 1569418

Опубликовано: 07.06.1990

Авторы: Березин, Данилова, Инюшин, Лохматиков, Мельников, Мигуренко

МПК: F03B 11/02, F03B 3/16

Метки: вертикальной, гидротурбины, закладных, монтажа, частей

...Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва,Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к гидротурбостроению и может быть использовано примонтаже закладных частей вертикальнойгидротурбин ы.Целью изобретения является снижение 5трудоемкости, сокращение срОков и повышение точности монтажа,На чертеже показано устройство дляосуществления. предлагаемого способа,Устройство включает облицовку 1 конуса отсасывающей трубы, установленную наосновании 2, фундамент 3 статора, статор 4,камеру 5 рабочего колеса, сопрягающий пояс 6, облицовку 7 спиральной камеры, облицовку 8 шахты и фундаментные тумбы 9, 15Способ...

Номер патента: 1645588

Опубликовано: 30.04.1991

Авторы: Аронсон, Зубрицкая, Иванов, Слынько, Явиц

МПК: F03B 3/16

Метки: гидромашины, статор

...экстремальных напряжений в оболочке при статическом нагружении.Статор гидромашины работает следующим образом.При нагружении спиральной камеры 4 гидростатическим давлением сопряженные между собой пояса 1, колонны 2, оболочка 3, арматура б и ребра 5 работают совместно с бетонным массивом (на чертеже не обозначен), Наиболее интенсивное напряженное состояние оболочка 3 спиральной камеры 4 испытывает вдоль ее контакта с поясами статора из-за значительноо скачка жесткости соп рягаемых несущих элементов,Толщина оболочки 3 спиральной каме.ры существенно меньше толщинь 1 поясов 1 Кроме того, имеют место всплески наппяжений в оболочке камеры в зонах, расположенных напротив сопряжения поясов 1 с колоннами 2 со стороны их входных кромок (на...
