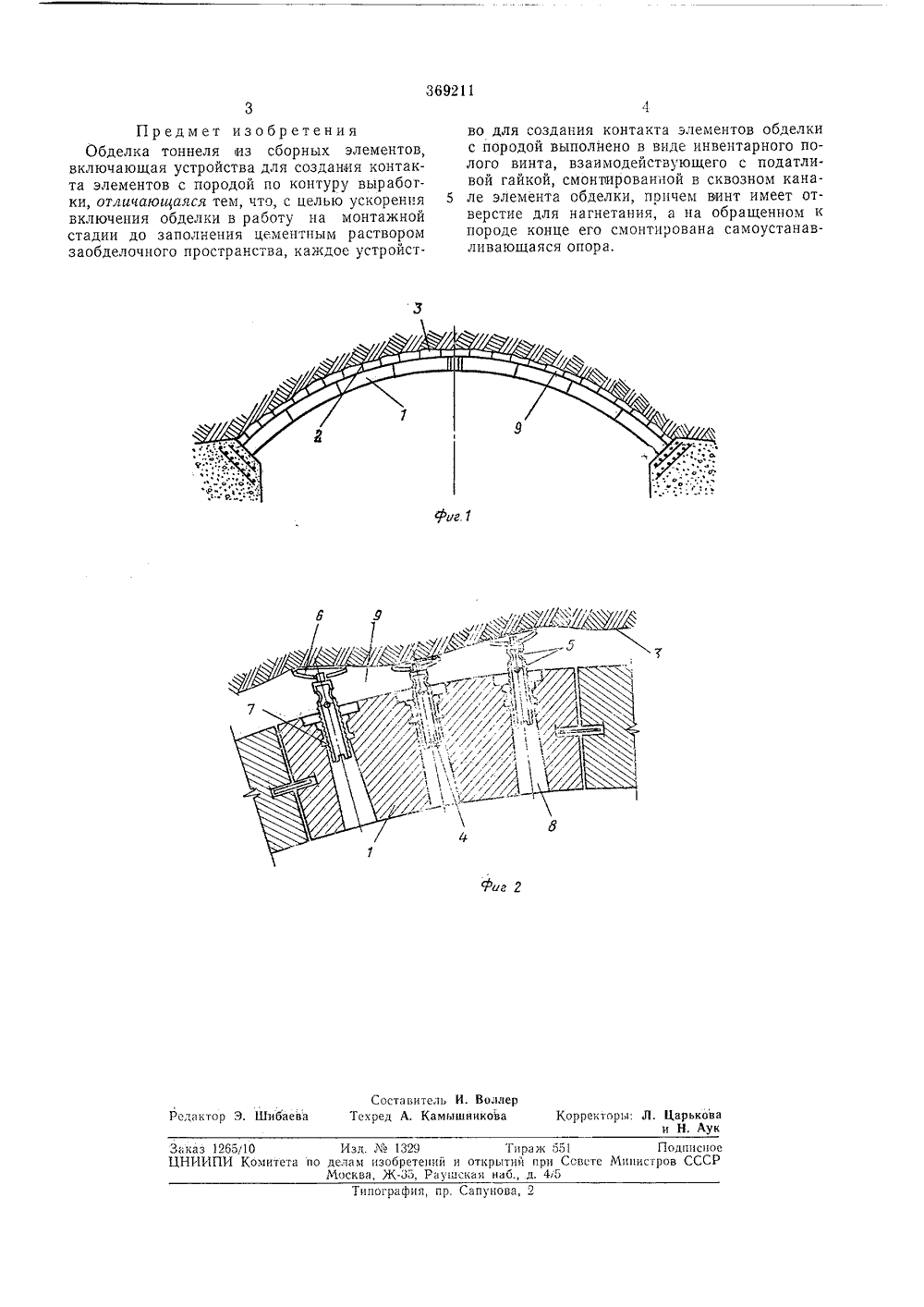

3692 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сони Советских Социалистических РеспублинЗависимое от авт. свидетельства М 15268/2 Е 01 д 504 ено 28,1.1971 (Ю Комитет по лелем иоритет зобретений и открытипри Сосете МинистровСССР Опубликовайо 08,.1973, Бюллетень М 1Дата опубликования списания 17 Л,1973 УДК 624,191.814 (088.8) Лвторыизобретен Ю, Антонов, Л. С. Афендиков, В, АА, Кошелев, К. А, Кузнецов, В. И.С. Н, Сильвестров, Г. А. СкобенниЮ, ф. Соловьев, Г. А, Федоров Гуцко, В. М. Капустин,Медейко, И. К. Сахиниди,ов, А. Н, Скоринов,и А, Н. Яковлев аявите БДЕЛКА ТОННЕЛЯ л САПОГНИХ ЗЛЕМЕНТО породе, а также прованную в сквоздел ки.Введение описываемой обделки в работу производится следующим сбразом.Элементы обделкя с ввернутыми в гайки 7 полыми винтами 4 (так, что опоры б установлены заподлицо с внешней поверхностью элементов) монтируются в проектном положении на жестких направляющих, закрепленных на укладочном механизме. Гайки 7, закладываемые в сквозные каналы 8 элементов, выполняются податливыми, например, определенной высоты или пз полимерного материала, что ограничивает воспринимаемые винтом усилия и местные концентрации напряжений,рить включение ной стадии до заом заобделочноПо мере установки элементов обделки винты 4 торцевым ключом вывинчиваются до упора опор б в породу 3 а контуре выработки. После замыкания обделкп и придания ей (если это необходимо) предварительно натяжения в пространство между обделкой и породой 9 производится нагнетание цементно-песчаного раствора через отверстия 5 винта 4,По окончании тверденпя цементно-песчаного раствора винты вывинчивают, для чего их смазывают составом, препятствующим сцеплению с раствором, а опору крепят на срезаемой шпильке для повторного использования,О из сборных элементов 1 2 для создания контакга породой 3, Каждое устнвертарного полого винстие 5 и самоустанавлина конце, обращенном к Обделка тоннелясодержит устройстваэлементов обделки сройство состоит из ита 4, имеющего отвервающуюся опору б с присоединением заявки М Изобретениестроения.Известны обделки тоннелей из сборных элементов, включающие устройства для создания контакта элементов с породой по контуру выработки.Цель изобретения - ускообделки в работу на монтажполнения цементным растворго пространства.Достигается это тем, что каждое устройство для создания контакта элементов обделии с породой выполнено в виде инвентарного полого винта, взаимодействующего с податливой гайкой, смонтированной в сквозном канале элемента обделки. Винт имеет отверстие для нагнетания, а на обращенном к породе конце его смонтирована самоустанавливающаяся опора.На фиг. 1 показана предлагаемая обделка тоннеля сводчатой формы, общий вид; на фиг.2 - устройства для создания контакта между обделкой и породой по контуру выработки,относится и области тоннеле одатливую гайку 7, смонтином канале 8 элемента обТирани 551 Подписиытий при Ссвстс Министров СССаб д. 45 Заказ 1265/10 Изд.1329 ЦНИИПИ Комитета по делам изобретений и отк Москва, Ж, Раугдскаи Тпографпя, пр. Сапунова, 2 Предмет изобретенияОбделка тоннеля из сборных элементов, включающая устройства для создания контакта элементов с породой по контуру выработки, отличающаяся тем, что, с целью ускорения включения обделки в работу на монтажной стадии до заполнения цементным раствором заобделочного пространства, каждое устройство для создания контакта элементов обделки с породой выполнено в виде инвентарного полого винта, взаимодействующего с податливой гайкой, смонтированной в сквозном кана ле элемента обделки, поичем винт имеет отверстие для нагнетания, а на обращенном к породе конце его смонтирована самоустанавливающаяся опора.
