Узел крепления панели покрытия к прогону
Номер патента: 1588848
Опубликовано: 30.08.1990
Авторы: Гончаренко, Панченко, Твердоступ, Шумаков
МПК: E04B 1/61
Метки: крепления, панели, покрытия, прогону, узел
...стенки 5 шарнирно закреплена фиксирующая пластина 9 с ограничителем 10 поворота и подпружинивающим элементом 11, образующая паз для размещения полки 8 прогона 2. Зазор между внутренними гранями направляющей пластины 6 и стенки 5 во всех точках соответствует ширине полки 8 прогона 2. Для предотвращения смещения панели в вертикальной плоскости, на верхней внутренней поверхности элемента 3 приварен ограничитель 13. Зазор между опорной гранью 12 фиксирующей пластины 9 и ограничителем 13 соответствует толщине полки 8 прогона 2,Крепление узла к панели 1 покрытия осуществляют с помощью самонарезающих винтов или заклепок.Крепление панели 1 к прогону 2 осуществляют следующим образом. Панель 1 опускают до соприкосновения внутренней...
Строительный элемент перегородки
Номер патента: 1588849
Опубликовано: 30.08.1990
Авторы: Косарев, Кравченко, Розенблит, Фирскин, Шерешевский
Метки: перегородки, строительный, элемент
...пустоты со сферообразными резонаторными ячейками и углублениями.Строительный элемент выполнен из фосфогипса-полугидрата сульфата кальция и имеет выходящие и расширяющиеся к лицевой стороне 1 пустоты 2 произвольной формы, например конусообразной. На поверхности пустот 2 выполнены резонаторные ячейки 3, имеющие размер входных отверстий меньше диаметра самой ячейки 3, и углубления 4.Строител ьные элементы перегородки изготавливают следующим образом.В корытообразную форму, на днище которой закреплены большим основанием конусные пустотообразователи, имеющие в ысоту меньше половины высоты корытообразной формы, заливают раствор фосфогипсаполугидрата сульфата кальция, После этого на стенки формы укладывают плиту-пригруз, к нижней поверхности...
Высотное сооружение
Номер патента: 1588855
Опубликовано: 30.08.1990
Автор: Барык
МПК: E04B 1/98, E04H 12/00
Метки: высотное, сооружение
...по высоте между отметками проушин была несколько процентов от расстояния отфундамента 6 до какой-либо изушин,Оптимальные Изобретение относится к строительству мачт объектов связи, дымовых труб на оттяжках и других высотных сооружений мачтового типа и направлено на уменьшение динамических нагрузок вследствие колебаний сооружений в ветровом потоке главным образом в режиме резонансов.Цель изобретения - повышение наоты.ьпо к аз ано с о о р уже ние,а фиг.2 - вид А на фиг,сооружение, вид в пладежности раНа фиг, общий вид; на фиг. 3 -не.Мачта состоит из ствола 1 и поддерживающих его оттяжек 2-5.Мачта закреплена на фундаменте 6,.а оттяжки прикреплены нижними концами к фундаментам 7, а верхними - соответственно к проушинам 8-11,...
Многослойная амортизирующая панель
Номер патента: 1590518
Опубликовано: 07.09.1990
Авторы: Котельников, Нечитайло
Метки: амортизирующая, многослойная, панель
...внеш него давления начинают сближаться плиты 1и 2, при этом ребра 3 начинают вдвигаться в межреберные промежутки, образованные ребрами 4 противоположной плиты 2.Это давление от ребер 3 и 4 через пазы 5 и 6 передается на выступы 11 и 12 амортизирующих элементов 10,Амортизирующие элементы 10 (тонкостенные замкнутые профили) начинают выворачив аться, поглощая энергию нагрузки.Одновременно с выворачиванием тонкостенВ случае воздействия на панель на завершающей стадии амортизации максимальных расчетных нагрузок происходит дальнейшее сближение параллельных друг относительно друга боковых поверхностей ребер 3 и 4, что приводит к дополнительному обжатию амортизирующих элементов 10. Для предохранения тонкостенных замкнутых профилейот излома в...
Покрытие многопролетного промышленного здания
Номер патента: 1590519
Опубликовано: 07.09.1990
Авторы: Легздайн, Мамкин, Покидов, Прокоп
МПК: E04B 7/00
Метки: здания, многопролетного, покрытие, промышленного
...з 5ПО краям сВсрху с бои ами 8 и ВОДОотводными желобами 19, продольная перегородка2 и направляющие 13 и 14 установлены эквидистантно отос тельно криволинейного продольного шита 8, а верхниечасти последних и плоского продольногошита 7 расположены н одном уровнеи выше козырька 10 с возможностьюобеспечения светового цсрскрытчя аэрационных проемов 5 и 9. Основной и дополнительный аэрациоцныс росы 5 и 9 могут иметь поворотные заслонки 20 и 21, установленные в проемах 5 и 9 соответственно на горизонтальной и ВертикалыОйосях 22 и 23. Продольная перегородка12 имеет каплеотводчик.Нагретый в помещении приточцый воздух в виде конвективных воздушных потоков поднимается в направлении к покрытию здания, скользит по скатам 3и 4 в направлении к...
Опорный узел балочной конструкции
Номер патента: 1596029
Опубликовано: 30.09.1990
Автор: Гусев
МПК: E04B 1/38
Метки: балочной, конструкции, опорный, узел
...величину. При опускании балочной конструкции ниже после таяния льда или снега стопорные пластины 11 отойдут от несущего стержня 5 10 15 20 25 30 35 40 на большую величину, сохранив плотное прижатие своих нижних граней 12 к фаскам 10.Опорное вертикальное давление с балочной конструкции передается через плиту 6 на опорную плиту 4 поддерживающей конструкции. Плита 4 может устанавливаться на оголовки металлической или железобетонной колонны, на верхний пояс подстропильной фермы, на верхнюю полку главной балки, на кирпичную стену и т, д.К опорной стойке 1, которая может иметь также и коробчатое сечение, может крепиться балка любого сечения или элементы фермы также любого соизмеримого сечения. Таким образом, предлагаемый опорный узел...
Узел крепления стеновых панелей к каркасу здания
Номер патента: 1596030
Опубликовано: 30.09.1990
Авторы: Бабаян, Николаев, Сафронов, Ципенко, Юрков
Метки: здания, каркасу, крепления, панелей, стеновых, узел
...основанием прилежащей к вертикальному участку 8. При этом угол а, образованный боковыми сторонами и большим основанием трапеции, лежит в пределах, определяемых по математиеской формуле, приведенной в формуле изобретения.К монтажу стеновых панелей приступают только после завершения монтажа несущих конструкций каркаса здания, например колонн. Монтаж панелей осуществляется самостоятельным потоком в следующей последовательности. Стеновую панель 2 подают краном с помощью специальных грузозахватных приспособлений к месту установки в здании. Затем на панель 2, установленную в проектное положение и удерживаемую либо с помощью специальных устройств для временного крепления панели, 25 лей повторяется. 30 35 40 45 Применение предлагаемого узла...
Узел соединения деревянных элементов
Номер патента: 1596031
Опубликовано: 30.09.1990
МПК: E04B 1/49
Метки: деревянных, соединения, узел, элементов
...Гагарина,Изобретение относится к строительству, а именно к соединениям деревянных элементов с помощью металлических зубчатых пластин.Цель изобретения - повышение несущей способности соединения.На фиг. 1 изображен узел соединения деревянных элементов, вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - узел 1 на фиг. 1;Узел соединения деревянных элементов включает соединяемые деревянные элементы 1, металлическую зубчатую пластину 2, прокладку, выполненную в виде металлической сетки 3, в каждой ячейке которой размещен один зуб 4 металлической зубчатой пластины 2, Металлическая сетка 3 выполнена с ячейками ромбической формы, причем острый угол ромба а выбирают из нера в енств а 45(а(60.Узловое соединение осуществляется следующим...
Стена
Номер патента: 1596032
Опубликовано: 30.09.1990
Автор: Шадрин
МПК: E04B 2/06
Метки: стена
...а две другие создают клиновидные объемы, которые в сечении стены образуют между собой соединение типа зубчатого. При этом стена может быть выполнена утолщенной за счет увеличения ширины зазора 5 между блоками без изменения их размеров. Торец стены формируют опалубочные блоки,б, имеющие форму сечения в виде прямоугольного треугольника, Дополнительные блоки каналов 7 с формой сечения в виде треугольника, подобного сечению основного блока, и с площадью сечения, составляющей 0,25 площади сечения основного блока, установлены в полость 3 основного блока 1 и создают воздушные каналы, вентилируемые по высоте стены, В процессе монтажа блоки 1 раскрепляются между собой при помощи металлических профильных элементов 8, установленных на стенке 2 по...
Способ возведения монолитного железобетонного здания
Номер патента: 1597424
Опубликовано: 07.10.1990
Авторы: Аввакумов, Гудков, Мартынов
МПК: E04B 1/35
Метки: возведения, железобетонного, здания, монолитного
...климатических и сейсмических условиях.Цель изобретения - снижение трудозатрат, улучшение условий труда и обеспечение круглогодичного производства работ.На фиг, 1 изображено здание, вид спереди, в разрезе; на фиг. 2 - разрез А - А на фиг, 1.Способ осуществляют следующим образом,Г 1 о оголовкам свай 1 (или столбчатым фундаментам), расположенным по осям несущих поперечных стен, монтируются балки ростверка 2, затем укладываются по ним конструкции оставляемой опалубки 3 перекрытия в уровне первого этажа. На образованном таким образом столе здания производится сборка монтажного каркаса, который состоит из стоек 4, балок 5 на уровне перекрытия и связей 6, обеспечивающих пространственную жесткость каркаса на всю высоту здания. Г 1 о ходу...
Устройство для крепления консольной балки к несущей конструкции
Номер патента: 1597425
Опубликовано: 07.10.1990
Авторы: Антонян, Лебедев, Тямаев
МПК: E04B 1/38, E04B 1/58, E04H 9/02 ...
Метки: балки, консольной, конструкции, крепления, несущей
...блок 23 оголовника, поворачиваясь вокруг своего цилиндрического шарнира, автоматически переключает силы растяжения с верхних рабочих канатов на стабилизирующие канаты нижнего пояса.Стабилизирующие канаты, еще более напрягаясь, дополнительно сжимают верхний пояс, в них возникает сила растяжения, которая приложена к свободному концу напряженного консольного элемента, направлена вверх и поддерживает консольный элемент на весу.После снятия перегрузочных аварийных воздействий оголовник возвращается в исходное состояние напряженного равновесия.Совместная работа напряженных канатов верхнего и нижнего поясов. обусловленная подвижным элементом, делают систему самонапрягаемой и саморегулирующейся.В предлагаемой системе стойка - консольная...
Стыковое соединение стеновых панелей с каркасом здания
Номер патента: 1597426
Опубликовано: 07.10.1990
Метки: здания, каркасом, панелей, соединение, стеновых, стыковое
...каркасом 2 здания включает выполненные в виде соосцо расположенных трубок 3 закладные детали в сопрягаемых торцовых гранях панелей и размешенные в зазоре 4 между ними соединительные пластины 5 с Г-образными прорезями 6 под шейку 7 вертикально прикрепленных к каркасу 2 скоб, На противоположном конце каждой пластины 5 образовано отверстие 8 для шарнирного соединения с закладными деталями панелей 1 верхнего и нижнего рядов стены.Шарнирное соединение осуществляется посредством расположенного в трубках 3 осевого стержня 9, пропушеццого в отверстие 8 соединительной пластины 5. В швах между торцовыми гранями панелей 1 верхнего и нижележащего рядов, а также между панелями и каркасом 2 здания размещены герметизирующие прокладки 1 Е.Монтаж...

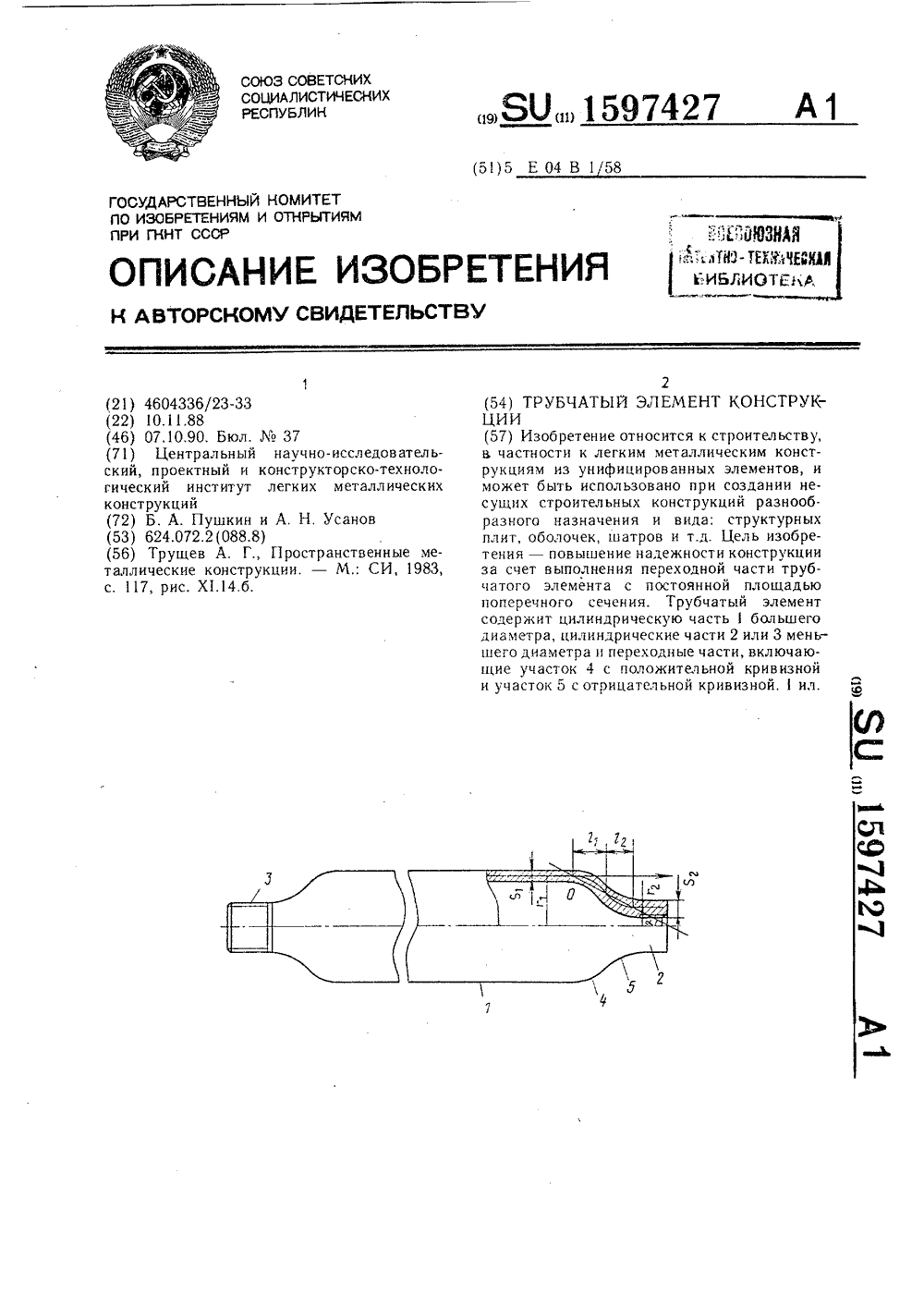

Трубчатый элемент конструкции
Номер патента: 1597427
Опубликовано: 07.10.1990
МПК: E04B 1/58
Метки: конструкции, трубчатый, элемент
...и конце- лошадью попеые части, отлиповышения наимеет постоянечения и обракривизной раз 2 дриче с и чения тем, ч 1 ЕРЕХ дь и двух. Кравчук93 Сост Техред Тираж ыринаКорректор А, ОсаулеПодписное Редактор И. ДербаЗаказ 3034 с при ГКНТ 5. Гагарина о изобретениям и открытия- 35, Раушская наб., д. нат Патент, г. Ужгород,итета а, Ж комб Изобретение относится к строительству, в частности к легким металлическим конструкциям из унифицированных элементов, и может бьть использовано при создании несущих строительных конструкций разнообразного назначения и вида: структурных пл ит, скл адок, оболочек, шатров и т.д,Цель изобретения - повышение надежности конструкции за счет выполнения переходной части трубчатого элемента с постоянной площадью...
Панель ограждения
Номер патента: 1597428
Опубликовано: 07.10.1990
Авторы: Кузьмин, Макунина, Новиков, Овчинников
Метки: ограждения, панель
...Продольные элементы 3 каркаса имеют фигурный профиль с вертикальным участком между обшивками, ограниченным за плоскостью наружной обшивки 1 Х-образным участком 12, а в плоскости внутренней обшивки 2 -- отогнутым участком 13, который соединен с выпуском 8 через .1-образную тепло- изоляционную прокладку 14. Выпуск 8 имеет форму, близкую к Х-образной, верхняя полка которого выполнена заодно с внутренней обшивкой 2 и представляет собой часть гофра 9. Стенки выпуска 8 выполнены с П-образными просечками 15, загнутыми с обхватом участка 13, обхваченного прокладкой 14, таким образом обеспечивается соединение общивок между собой с возможностью проскальзывания одной относительно другой без нарушения соединения при значительных...
Пространственный каркас здания
Номер патента: 1597435
Опубликовано: 07.10.1990
Метки: здания, каркас, пространственный
...стержней 4, которые являются направляющими для наращивания последующих рядов каркаса. Далее к каждому свободному концу несущего стержня 4 ряда крепят пару соединительных шайб 6, в крестообразные выступы которых вновь заводят и крепят несущие стержни 4 параллельно противолежащим первоначально установленным стержням 4 первого ряда, а в центральное отверстие 12 - поперечный стержень 2. В оставшиеся свободные выступы каждой пары соединительных шайб вновь вставляют несущие стержни 4, а противоположные образовавшиеся узлы ячейки 3 соединяют горизонтальными связями 5. В результате многократного повторения таких операций образуются ряды вертикальных решеток 1 из ячеек 3 в виде правильных четырехугольников, установленных параллельно одна...
Трансформируемая транспортабельная конструкция
Номер патента: 1598882
Опубликовано: 07.10.1990
Автор: Джованна
МПК: E04B 1/343, E04H 1/12
Метки: конструкция, транспортабельная, трансформируемая
...и сокксирует ОТКИДНУЮ ПаНЕЛЬ КРЫ(ДттадОСТОЧНЫЙ ЖЕЛОО 21 СОЕПКНЕН С Водосточной трубой 23, рясОлажен Ой па торцам откидных панелей 8 пра та. - .ьной стены, Откицт,е га,.-;тяпалабоковых отсеков и словген.еам;.;Олаженкирасположены сеадуве, а аткт Нные панели б крыщи - Внутри конст(тук - .т. Рг Г а П 1 Р О С Н О В и а Г О Сб Л с)а З я С "( -( т т";1 т-, пеи;а 2 со стугенькк 51 с ваз О.; ,аст(ътоповорота и размещения его в проеметорца атОрлсго( о.ак;.,Рт ВЕОХНЕЙ Чяети апарНОГО ЛакаустанаВПРнь 1 ехянизм трансАормап 1 иОТКИДНЫХ ПаНЕЛЕЙ Кан "Т(РУКттК т ВИЕУправляемой вручную ледеб:.а 25 с цвуя бярабянамк 2 О. Устянав.:ет(:ьак наОДНОЙ ОСИ и ЗакрЕГ.ГЕНс(1 Ня Ект м тгта -сяи 27 - 30 ггоохс(гтят 1,.т(и (еттез яг-равляоет(ие гариз(знзльнье 31 и...
Каркас одноэтажного многопролетного здания
Номер патента: 1599492
Опубликовано: 15.10.1990
Авторы: Зверев, Згировский, Иванов, Павлюкевич, Пецольд, Сергеев, Смирнов
МПК: E04B 1/18
Метки: здания, каркас, многопролетного, одноэтажного
...здания. Колонны шарнирно установлены на фундаменты, расположенные по внутренним осям каркаса. Элементы жесткости в виде стеновой панели с пилястрой размещены по наружным продольным осям каркаса. Стеновая панель имеет высоту, равную высоте здания, и ширину, равную шагу колонн. Строительные конструкции оперты на колонны и пилястры элементов жесткости шарнирно или жестко. 3 ил. ными конструкциями 4, установленными напилястры 7. Стеновые панели 6 имеют высоту, равную высоте здания, и ширину,равную шагу колонн 1. Элементы 3 жесткости обеспечивают жесткость каркаса какв продольном, так и в поперечном направлениях.При действии на каркас горизонтальныхветровых нагрузок последние воспринимаются в плоскости каждой поперечной рамытолько...
Перекрытие многоэтажного большепролетного здания, возводимого методом подъема перекрытий
Номер патента: 1599493
Опубликовано: 15.10.1990
МПК: E04B 1/18
Метки: большепролетного, возводимого, здания, методом, многоэтажного, перекрытие, перекрытий, подъема
...в соосные отверстия 7 в частях 4 и 5 плигы 1 и связевых элементах 8 и замоноличивают их бетоном 11.Таким образом, путем поочередного опускания частей 4 и 5 плиты 1 и установки между каждой парой частей 4 и 5 плиты 1 связевых элементов 8 с последующим соединением их со смежными частями 4 и 5 плит 1, образуют пакет из двух составных плит 1, которые затем поднимают на проектные отметки. Аналогично устраивают перекрытие с числом частей плиты 1 больше двух.Несущая способность перекрытия обеспечивается не только за счет работы составляющих частей 4 и 5 на изгиб, но и за счет работы последних на сжимающие и растягивающие осевые усилия, вызываемые в них связевыми элементами 8 (связями сдвига), расположенными между частями 4 и 5 плиты 1. Такая...
Трансформируемое сооружение
Номер патента: 1599494
Опубликовано: 15.10.1990
МПК: E04B 1/343
Метки: сооружение, трансформируемое
...к противоположным сторонам каждой секции 1 и 2 и оперты на полки направляющего рельса 5. Секции 2 меньших размеров скользят по рельсу 4, по его нижней полке, а секции 1 большего размера над рельсом 4, по его верхней полке.Рама 3, размещенная в зазоре стыков секций 1 и 2, защищает сооружение от атмосферных воздействий, поскольку ее форма повторяет форму поперечного сечения секций. Направляющий рельс 4 делит раму 3 на две полурамы, верхние концы которых закреплены к стенке двутаврового направляющего рельса 4. Узел крепления выполняют так, чтобы полурамы не мешали прохождению катковых опор 5 по полкам рельса 4, Верх нижней стеновой панели 6 расположен на 100 - 200 мм выше стенового ограждения секции 1 и 2. Меньшие секции 2 скользят по...
Мембранное покрытие эллиптическое в плане
Номер патента: 1599495
Опубликовано: 15.10.1990
Авторы: Вайнштейн, Гольденберг, Горпинченко, Кайнарбаев, Трофимов, Тулебаев, Учитель
МПК: E04B 7/14
Метки: мембранное, плане, покрытие, эллиптическое
...сил мембраны создает в ферме растягивающие напряжения, в значительной мере компенсированные сжимаюшими усилиями при ее работе по горизонтали как арки.Угол наклона плоских серповидных ферм 8 в интервале 45 - 53 является оптимальным с точки зрения соотношения масс пролетной и контурной частей пространственной решетчатой оболочки. Увеличение угла наклона ведет к утяжелению пролетной части, а также к увеличению вертикального радиуса кривизны контурных арок для обеспечения стабильности больших мембранных оболочек и, соответственно, к утяжелению внешних контурных элементов. Уменьшение угла наклона вызывает резкое возрастание распорных усилий в трехгранных фермах и их значительное утяжеление от воздействия цепных сил.Соотношение значений...
Стеновая панель
Номер патента: 1599497
Опубликовано: 15.10.1990
Авторы: Бродский, Можаев, Пергамент, Смилянский
МПК: E04B 2/84
...из теплоизоляционного слоя 1, бетонных слоев 2 и 3, армированных сетками, содержащими продольные 4 и поперечные 5 стержни, и гибких связей б, соединяющих слои 2 и 3. Отогнутые концы 7 стержней 8 связей 6 соединены между собой в точке 9, а на свободных концах 10 стержней 8 выполнены волнообразные скобы 11, петли 12 и 13 которых охватывают элементы 4 и 5 арматурной сетки. Плоскость 14, проходящая через скобу 11, образует с вертикальными плоскостями, проходящими через стержни сетки, углы, отличные от прямого. Под сетку, сваренную из стержней 4 и 5, подводятся и прикрепляются отогнутые концы 7 стержней 8. После этого укладывается бетонная смесь, образующая слой 3, поверх которого размещается теплоизоляционный слой 1, На него кладется...
Мобильный жилой блок
Номер патента: 1601293
Опубликовано: 23.10.1990
Авторы: Балановский, Беляев, Веселовская, Дмитрусев, Розенблит, Ручинский
МПК: E04B 1/348
...6 на.половину высоты блока. В верхней части экрана 16 установлены горизонтальные перфорированные панели 17, плотно примыкающие к внутренней обшивке 6, При этом суммарная площадь перфорации 18 панелей 17 должна быть меньше площади выходного отверстия 15 дугообразного воздуховода 14.Дефлекторы 19 для удаления воздуха установлены в потолке жилого помещения 3 вблизи вспомогательного помещения.Поступление приточного воздуха в жилое помещение осуществляется следующим образом.Холодный воздух через оголовок поступает в горизонтальный воздуховод, затем по мере продвижения по длине воздуховода воздух прогревается за счет регистров отопления. Утепление на входной части воздуховода предотвращает образование конденсата и инея на его внешней...
Стыковое соединение наружных стеновых панелей с внутренними конструкциями крупнопанельного здания
Номер патента: 1601294
Опубликовано: 23.10.1990
Авторы: Бадьев, Крейман, Станов
МПК: E04B 1/38
Метки: внутренними, здания, конструкциями, крупнопанельного, наружных, панелей, соединение, стеновых, стыковое
...деталям 8. При этом навеску панелей 1 наружных стен осущест 50 вляют тас, что вертикальные грани ребристого обрамления двух смежных наружных стеновых панелей вместе с вертикальным швом между ними находятся в пределах толщины внутренней стены, а горизонтальные грани ребристого обрамления вместе с горизонтальным швом 7 - в пределах толщины панели 4 перекрытия. Перед установкой панелей наружных стен в углубления панелей 3 внутренней стены и панели 4 перекрытия закладывают герметизирующие прокладки 5, а в горизонтальном шве раскладывают раствор 7, После монтажа и закрепления панелей с наружной стороны ограждения устанавливают герметизирующую прокладку 5,Наличие ребристого обрамления на панелях наружных стен-удлиняет зону контакта...
Закладная деталь
Номер патента: 1601296
Опубликовано: 23.10.1990
Авторы: Александрова, Богданов, Виноградов, Гузь, Игудкина, Черненко
...каркасов :сборных железобетонных конструкций- закладным деталям.Цель изобретения - повышение эффек 5 та анкеровки при неравномерных знакопеременных нагрузках.На фиг. 1 и 2 изображена закладная деталь с вертикальными стержнями, расположенными на осях, проходящих через середины сторон пластины.Закладная деталь состоит из пластины 1, вертикальных 2 и наклонных 3 стержней, которые могут иметь анке рующие приспособления в виде высаженных головок 4 или спиралей 5.Вертикальные стержни должны быть расположены на пластине вдоль ее .взаимно перпендикулярных осей, прохо :дящих через середину сторон пластины, :а наклонные стержни прикреплены в углах, Каждый стержень закладной детали ,можно выполнять с анкерующим приспо:соблением. Анкерующие...

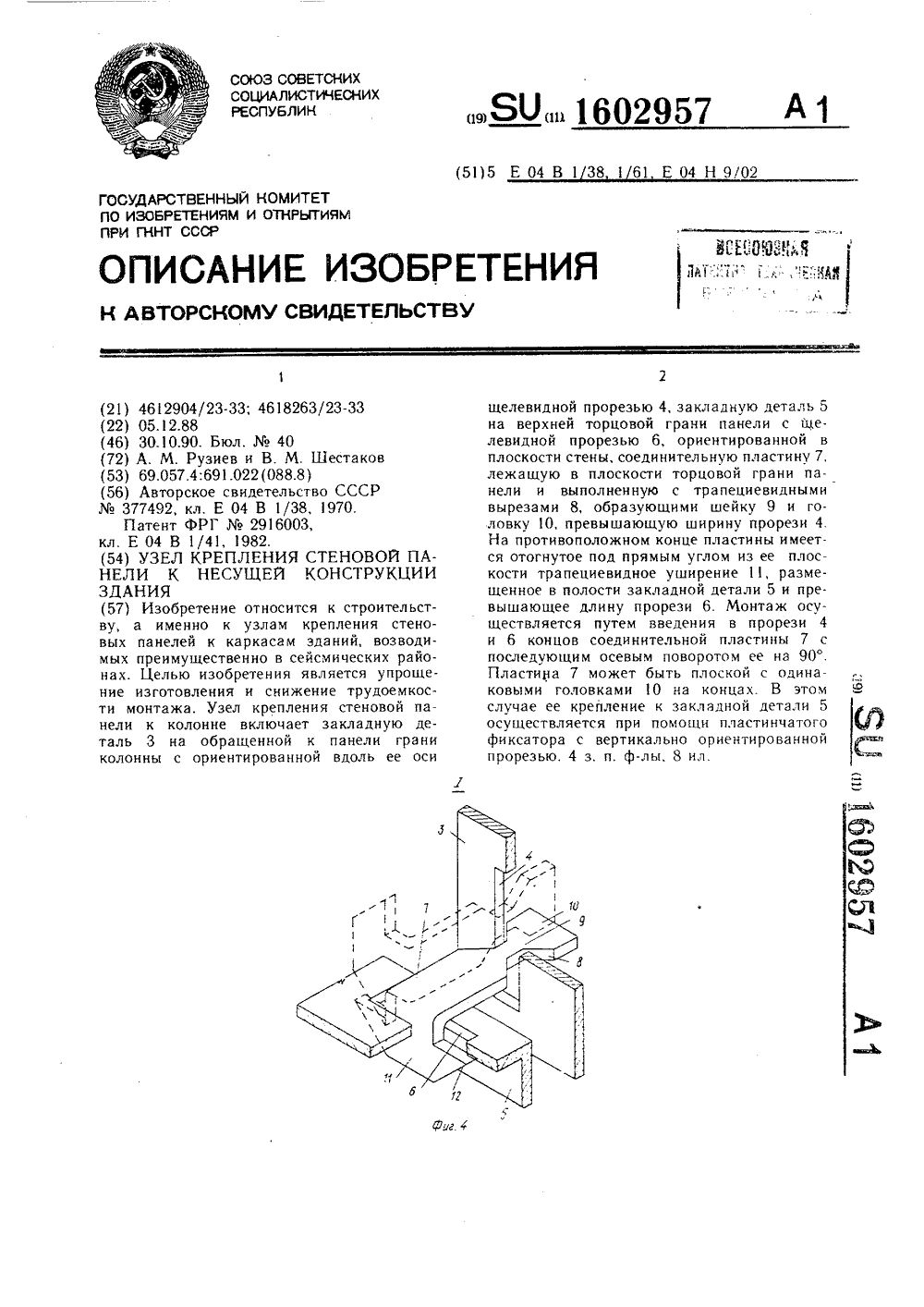

Узел крепления стеновой панели к несущей конструкции здания
Номер патента: 1602957
Опубликовано: 30.10.1990
МПК: E04B 1/38, E04B 1/61, E04H 9/02 ...
Метки: здания, конструкции, крепления, несущей, панели, стеновой, узел
...уширением 11 на конце. В этом случае боковые грани 12 уширения 11 наклонены к его основанию под углом и, величина которого не более величины угла, образованного основанием и хордой окружности, центр которой находится в наиболее удаленной от вершины угла точке линии тиба (фи8).Устройство для крепления соединительной пластины 7 к закладной детали 5 панели 1 может быть выполнено также в виде установленного в прорезь б пластинчатого фиксатора 13 с вертикально ориентированной прорезью 14. В этом случае размещенный в прорези конец соединительной пластины 7 имеет головку 15, эквивалентную по форме и размерам головке 10 противоположного конца пластины 7. В том и другом примерах крепления соединительной пластины 7 монтаж осуществляется путем...
Купольное покрытие
Номер патента: 1604942
Опубликовано: 07.11.1990
...фальца вдоль радиальныхребер и слива-капельника в кольцевом направлении. Крепление мембраны можетосуществляться с помощью дюбелей, самонарезающих винтов, электрозаклепок и т,п.С торца блока установлен кольцевой элемент 11,В покрытии блоки между собой соединяются при помощи тяг 12 - 14, центрального элемента 15, а также радиальных затяжек16. Возможна замена радиальных 16 затяжек кольцевыми 17.Центральный элемент 15 для вариантас радиальными затяжками состоит из верхнего кольца 18, к которому крепятся верхние концы радиальных ребер 1, нижнегокольца 19, объединяющего все радиальныезатяжки 16, и элемента 20, соединяющеговерхнее и нижнее кольца, Для варианта скольцевыми затяжками центральный элемент10 253035 40 45 50 55 под углами,...
Узел соединения металлической колонны с двутавровой балкой
Номер патента: 1604943
Опубликовано: 07.11.1990
Авторы: Лебедич, Марченко, Прицкер
Метки: балкой, двутавровой, колонны, металлической, соединения, узел
...олнены со свесами, щины, 3 ил.Изобретение относится к строительствуи может быть использовано при монтажекаркасных металлоконструкций зданий исооружений,Цель изобретения - снижение трудоемкости монтажа,На фиг,1 дан узел соединения двутавровой балки с металлической колонной; нафиг,2 - то же, с дугообразным ребром; нафиг,З - узел на фиг,1, 10Узел соединения содержит металлическую колонну 1 и двутавровую балку 2, снабженную ребрами 3 жесткости,прикрепленными к стенке балки под углом40 - 60 к ее оси, при этом торцы полок 4 15балки выполнены со свесами, равными 1,2 -1,5 их толщины. Ребра 3 жесткости могут быть выполнены дугообразными из обрезков труб фиг.2).Разделка кромок выполняется под углом 50-55 в зависимости от способа сварки с...
Вертикальный стык панелей наружной и внутренней стен
Номер патента: 1604944
Опубликовано: 07.11.1990
Авторы: Бадьев, Крейман, Станов
Метки: вертикальный, внутренней, наружной, панелей, стен, стык
...внутренней панели 1.Части воздухоизоляционной прокладки 4могут быть закреплены краями, противоположными нахлесту, к ограничивающим колодец граням панелей в заводских илипостроечных условиях,Монтаж стыкового соединения осуществляют следующим образом.Устанавливают панель наружной стены 352, затем выставляют внутреннюю стеновуюпанель 1 так; что зазор 8 составляет 1/2зазора вертикального стыка, выставляютсмежную панель наружной стены 2 так, чтосумма зазоров 8 составляет проектную величину зазора вертикального стыка, Затемв этот зазор устанавливают гидроизоляционную прокладку 3, расправляют прокладки4 и заполняют колодец стыка бетаном.5замоноличивания. 45Предлагаемая конструкция стыковогосоединения позволяет повысить точностьмонтажа...
Соединительный элемент для крепления деревянных деталей
Номер патента: 1604945
Опубликовано: 07.11.1990
МПК: E04B 1/49
Метки: деревянных, крепления, соединительный, элемент
...деревянных элементов с помощью зубчатых пластим.Цель изобретения - повышение несущей способности соединения.На фиг,1 показан соединительный элемент в виде полосы с зубьями, вид сверху, разрез; на фиг.2 - полоса с зубьями, сдвинутыми на полшага, вид сверху,Соединительный элемент выполнен в виде полосы 1 с треугольными зубьями 2 и 3 по краям, выштампованными из полосы 1 и отогнутыми под углом к ее плоскости. Линия отгиба зубьев 2 и 3 составляет с продольной осью полосы тупой и острый углы соответственно у двух соседних зубьев. Зубья 2 и 3 по одной стороне полосы 1 сдвинуты на полшага относительно зубьев 2 и 3 по другой стороне полосы, Полоса имеет отверстия 4 для монтажного крепления соединительного элемента. За счет отгиба...
