Узел крепления стеновой панели к несущей конструкции здания

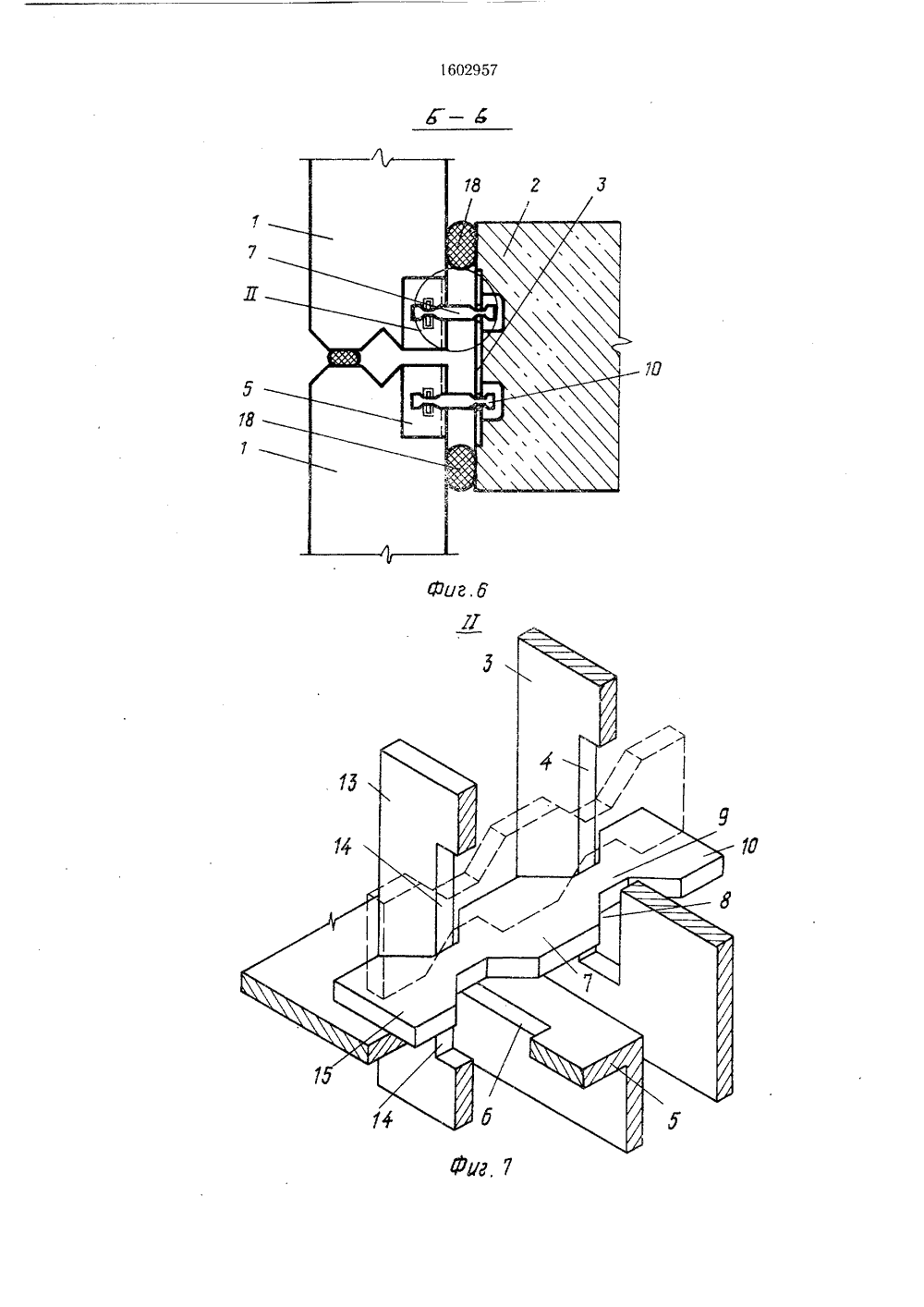

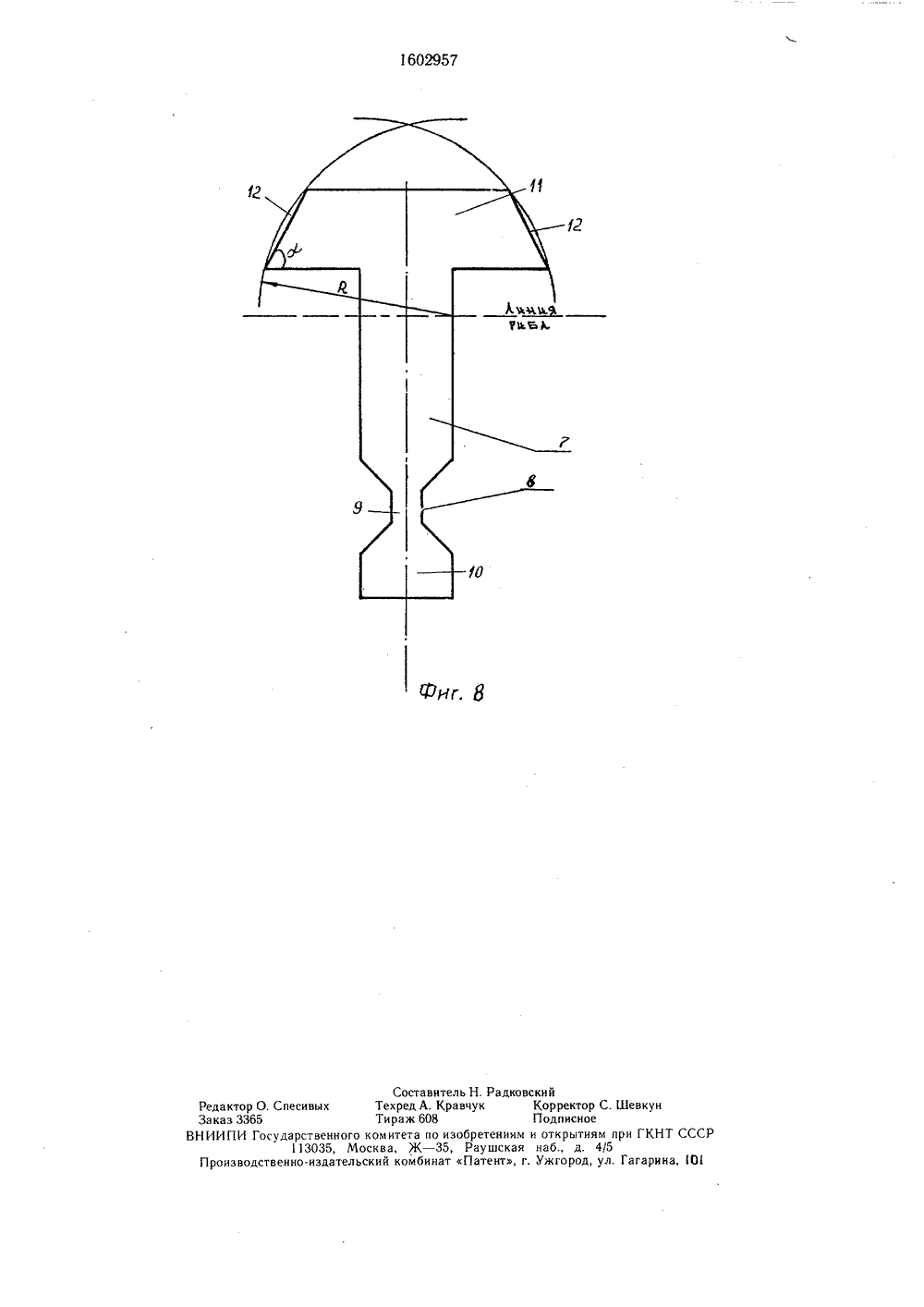

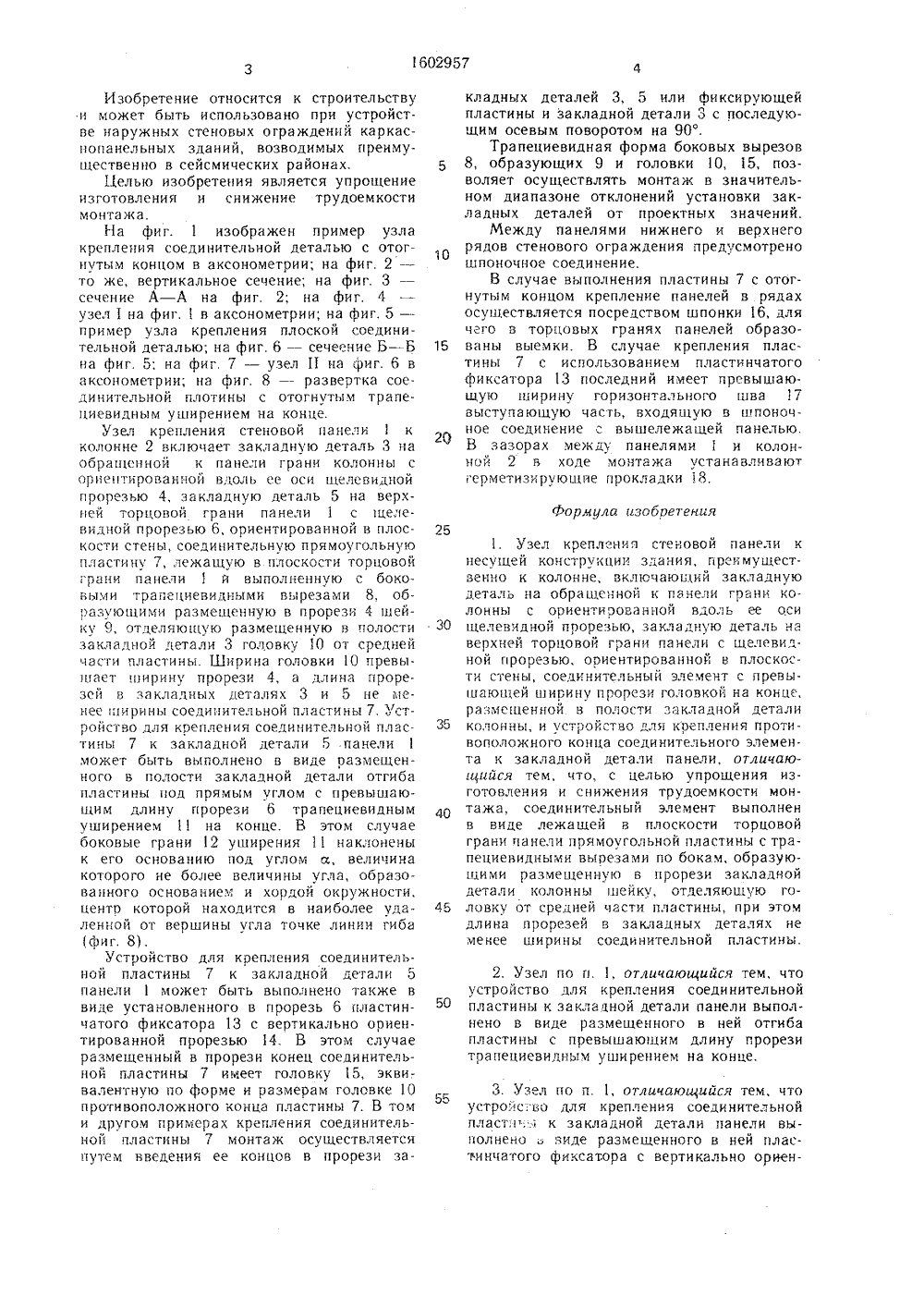

(51)5 Е 04 8 1 61 Е 04 Н 9/О ВЙ:Я 31ЪЛ.мг, "Я 8 ТЕНИ К ОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИЕ ИЗОБ ОРСМОМУ СВИДЕТЕЛЬСТ(54) УЗЕЛ КРЕПЛЕНИЯ СТЕНОВОЙ ПАНЕЛИ К НЕСУЩЕЙ КОНСТРУКЦИИЗДАНИЯ(57) Изобретение относится к строительству, а именно к узлам крепления стеновых панелей к каркасам зданий, возводимых преимущественно в сейсмических районах. Целью изобретения является упрощение изготовления и снижение трудоемкости монтажа. Узел крепления стеновой панели к колонне включает закладную деталь 3 на обращенной к панели граниколонны с ориентированной вдоль ее оси щелевидной прорезью 4, закладную деталь 5 на верхней торцовой грани панели с щелевидной прорезью 6, ориентированной в плоскости стены, соединительную пластину 7, лежащую в плоскости торцовой грани панели и выполненную с трапециевидными вырезами 8, образующими шейку 9 и головку 1 О, превышающую ширину прорези 4. На противоположном конце пластины имеется отогнутое под прямым углом из ее плоскости трапециевидное уширение 11, размещенное в полости закладной детали 5 и превышающее длину прорези 6. Монтаж осуществляется путем введения в прорези 4 и 6 концов соединительной пластиныс последующим осевым поворотом ее на 90. Пластина 7 может быть плоской с одинаковыми головками 10 на концах. В этом случае ее крепление к закладной детали 5 осуществляется при помощи пластинчатого фиксатора с вертикально ориентированной прорезью. 4 з. и. ф-лы, 8 ил.5 10 15 20 Формула изобретения 30 35 40 45 50 Изобретение относится к строительству и может быть использовано при устройстве наружных стеновых ограждений каркаснопанельных зданий, возводимых преимугцественно в сейсмических районах.Целью изобретения является упрощение изготовления и снижение трудоемкости монтажа.На фиг. 1 изображен пример узла крепления соединительной деталью с отогнутым концом в аксонометрии; на фиг. 2 - то же, вертикальное сечение; на фиг. 3 - сечение А - А на фиг. 2; на фиг. 4 узел 1 на фиг. 1 в аксонометрии; на фиг. 5 - пример узла крепления плоской соединительной деталью; нг фиг, 6 - сечеение Б - Б на фиг. 5; на фиг. 7 - узел 11 на риг. 6 в аксонометрии; на фиг. 8 - развертка соединительной плотины с отогнутым трапециевидным уширением на конце.Узел крепления стеновой панелик колонне 2 включает закладную деталь 3 на обращенной к панели грани колонны с Ориентированной вдоль ее оси щелевидной прорезью 4, закладную деталь 5 на верхней торцовой грани панели 1 с гцелевидной прорезью б, ориентированной в плоскости стены, соединительную прямоугольную пластину 7, лежащую в плоскости торцовой грани панели 1 й выполненную с бокоВыми транециеВидными Вырезами 8, Образпощими размещенную в прорези 4 шейку 9, отделяюгцую размещенную в полости закладной детали 3 головку 10 от средней части пластины. Ширина головки 10 превышает ширину прорези 4, а длина прорезей в закладных деталях 3 и 5 не менее ширины соединительной пластины 7. Устройство для крепления соединительной пластины 7 к закладной детали 5 панели 1 может быть выполнено в виде размещенного в полости закладной детали отгиба пластины под прямым улом с превышаюгцим длину прорези 6 трапециевидным уширением 11 на конце. В этом случае боковые грани 12 уширения 11 наклонены к его основанию под углом и, величина которого не более величины угла, образованного основанием и хордой окружности, центр которой находится в наиболее удаленной от вершины угла точке линии тиба (фи8).Устройство для крепления соединительной пластины 7 к закладной детали 5 панели 1 может быть выполнено также в виде установленного в прорезь б пластинчатого фиксатора 13 с вертикально ориентированной прорезью 14. В этом случае размещенный в прорези конец соединительной пластины 7 имеет головку 15, эквивалентную по форме и размерам головке 10 противоположного конца пластины 7. В том и другом примерах крепления соединительной пластины 7 монтаж осуществляется путем введения ее концов в прорези закладных деталей 3, 5 или фиксирующей пластины и закладной детали 3 с последующим осевым поворотом на 90.Трапециевидная форма боковых вырезов 8, образующих 9 и головки 10, 15, позволяет осуществлять монтаж в значительном диапазоне отклонений установки закладных деталей от проектных значений.Между панелями нижнего и верхнего рядов стенового ограждения предусмотрено шпоночное соединение.В случае выполнения пластины 7 с отогнутым концом крепление панелей в рядах осуществляется посредством шпонки 16, для чего в торцовь 1 х гранях панелей образованы выемки. В случае крепления пластины 7 с использованием пластинчатого фиксатора 13 последний имеет превышающую ширину горизонтального шва 17 выступаюгцую часть, входяцую в шпоночное соединение с вышележащей панелью. В зазорах между панелями 1 и колонной 2 в ходе монтажа устанавливают герметизирующие прокладки 18. 1. Узел крепления стеновой панели к несущей конструкции здания, преимущестВенно к колонне, включаюш,ий закладную деталь на обращенной к панели грани ко- ЛОННЫ С ОРИЕНтиРоваННой ВДОЛЬ ЕЕ ОСИ гцелевидной прорезью, закладную деталь на верхней торцовой грани панели с щелевидной прорезью, ориентированнои в плоскости стены, соединительный элемент с превышаюгцей шигину прорези головкои на конце, размсценной в полости закладной детали колонны, и устроиство для крепления противоположного конца соединительного элемента к закладной детали панели, отличаюбийся тем, что, с целью упрощения изготовления и снижения трудоемкости монтажа, соединительный элемент выполнен в виде лежащей в плоскости торцовой грани панели прямоугольной пластины с трапециевидными вырезами по бокам, образующи ми размещенную в прорези за клади ой детали колонны шейку, отделяюшую головку от средней части пластины, при этом длина прорезей в закладных деталях не менее ширины соединительной пластины. 2. Узел по и. 1, Отличающийся тем, что устройство для крепления соединительной пластины к закладной детали панели выполнено в виде размещенного в ней отгиба пластины с превышающим длину прорези трапециевидным уширением на конце. 3. Узел по и. 1, отличающийся тем, что устро:с; во для крепления соединительной пластн:к закладной детали панели выполнено . Виде размещенного в ней пласинчатого фиксатора с вертикально ориен 1602957тированной прорезью для введения конца соединительной пластины, а последний имеет головку, равную по форме и размерам головке противоположного конца пластины.4. Узел по пп. 1 и 2, отлггчающийся тем, что в верхней торцовой грани панели образована выемка для шпоночного соединения с панелью верхнего ряда стены.5. Узел по пп. 1 и 3, отличающийся тем, что высота выступающей из заклад ной детали панели части пластинчатогофиксатора превышает толщину горизонтального шва между панелью верхнего ряда стены.1602957Фиг, 8Составитель Н. Радковский Редактор О. Спесивых Техред А. Кравчук Корректор С. Шевкун Заказ 3365 Тираж 608 Подписное ВНИИПИ Государственного комитета по изобретенинм и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101
