E02F 5/10 — с устройствами для укрепления канав, траншей или котлованов; с устройствами для изготовления или сборки трубопроводов или для укладки трубопроводов или кабелей

Номер патента: 1131975

Опубликовано: 30.12.1984

Авторы: Бердянский, Духовный, Каллибеков, Кан, Пулатов, Шильников

МПК: E02F 5/10

Метки: дреноукладчик

...в виде бесконечной режущей цепи с транспортирующими скребками активный рабочий орган 4 снабжен механизмом 7 подачи жидкости в зону копания.Механизм 7 подачи жидкости состоит из подающей жидкость трубы 8 с ответвлениями 9, подводящими рабочую жидкость по высоте активного рабочего органа 4, Над верхней частью активного рабочего органа 4 установлен отражатель 10, выполненный в виде купола и снабженный размещенными внутри него наклонными щитками-делителями 11. На полунавесной раме 5 жестко смонтирован бункер-укладчик 12, который может загружаться фильтрующим материалом 13 и дренажной трубой 14, намотанной на катушку 15 (в случае применения гибкой пластмассовой дренажной трубы). Катушку 15 для этого устанавливают в передней части...

Номер патента: 1143809

Опубликовано: 07.03.1985

Авторы: Ковалев, Смирнов

МПК: E02F 5/10, H02G 9/00

Метки: кабелеизвлекающая

...тягача и рабочего органа с трассы кабеля. При наведении рабочего органа на трассу по глубине используют только разность напряжений. При уменьшении силы тока в кабеле зона нечувствительности увеличивается, т.е. рабочий орган приближается к извлекаемому кабелю весьма близко и повреждает его или удаляется на большое расстояние, защитный слой грунта становится большим и в плотнйх грунтах кабель фбрывается,Известна также кабелеизвлекающаямашина, содержащая базовый тягач,контуры управления рабочим органомпо глубине, курсу и трассе, каждыйиз которых имеет фазочувствительныйдетектор, исполнительные реле, соединенные с электрогидрозолотииками управления рабочим органом, и последовательно соединенные соответствующий датчик и регулируемый...

Номер патента: 1145095

Опубликовано: 15.03.1985

Автор: Шантарин

МПК: E02F 5/10

Метки: бестраншейной, засыпки, трубопровода, укладки

...жесткость за счет изменения внутреннего давления воздуха. Крепления корпуса вибратора 5 к силовой раме 1 через маятниковый рычаг 3 и систему горизонтальных б и 7 и вертикальных 16 и 17 амрртиэаторов с регулируеЪмой жесткостью обеспечивают волноводу 13 благодаря вибрационномувозмущению вибратора 9 взаимно перпендикулярные колебания, сложение которых приводит к круговому волноводу колебанию каждой точки и волновода 13 в целом. Скорость орбитального движения волновода 13 регулируется частотой вибратора 9, а амплитуда - системой амортизаторов б, 7, 16 и 17 с регулируемой жесткостью.Для обеспечения ввода устройства на трубопровод 18 (фиг. 3) под углом М = 5 - 10 к горизонту в сторону трубопровода и к поверхности грунта 19 оно...

Номер патента: 1157178

Опубликовано: 23.05.1985

Авторы: Гриценок, Кондратьев, Райкевич

МПК: E02F 5/10

Метки: бестраншейный, дреноукладчик

...6 управления и подъема навесного оборудования, а также системы их привода и подачи команды.Наконечник 3 имеет форму полуэллипса при расположении его геометрической меньшей оси горизонтально вверху и установлен под углом резания таким образом, что его проекция на поперечную вертикальную плоскость имеет форму полукруга. Расширитель 4 состоит из остова 7, имеющего снизу полукруглое сечение, остов 7 ссужается впереди по типу усеченного конуса, любые размеры которого не выходят за габарит ножевого рабочего органа. Спереди остова в шарнирах 8 установлены боковые пластины 9, между которыми расположен упругий элемент 10. С наружной стороны боковых пластин 9 наклонно закреплены ножи 11. Спереди остов 7 имеет проушину 12 для крепления...

Номер патента: 1182125

Опубликовано: 30.09.1985

Авторы: Альтмарк, Верхозин, Дайнович, Мануйлов

МПК: E02F 5/10

Метки: бестраншейного, дреноукладчика, орган, рабочий

...совершаютодинаковое число оборотов в одном итом же направлении, т.е. их угловыескорости равны, а между радиусамирасположения шилов переднего и заднего кривошцпов имеется некоторыйугол. 30К переднему,кривошипу 2 верхнимконцом шарнирно крепится пилообразный пож 4, у которого две грани образуют острый угол (фиг. 2) а дведругие параллельны.35На гранях пилообразного ножа 4установлены режущие элементы 5 и 6,режущие кромки которых расположеныпод некоторым углом к горизонтальнойплоскости.Нижний конец пилообразного ножа 4шарнирно соединен с задним концомповоротного рьхлительного ножа 7который посредством шарнирной тяги 8 соединен с клиновой частью5стойки 1. К заднему кривошипу 3 шарнирно крепится верхним концомжесткая тяга 9, которая нижним...

Номер патента: 1198168

Опубликовано: 15.12.1985

Авторы: Алыбин, Суриков

МПК: E02F 5/10

Метки: бестраншейного, дреноукладчика, ножевой, орган, рабочий

...расположена параллельно лобовой поверхности основного режущего элемента и смещена относительно нее в сторону основания рабочего органа,1198168 А -А Фиг. г Составитель А. Петров Редактор М. Бандура Техред И. Верес Корректор М. Самборская Заказ 7694/30 Тираж 648 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патенл, г. Ужгород, ул. Проектная, 4Изобретение относится к мелиоративной технике и может. быть использовано в строительстве.Целью изобретения является повышение качества работы путем уменьшения уплотнения грунта в околодренной зоне.На фиг. 1 изображен предлагаемый рабочий орган, общий вид; на фиг. 2 - поперечный разрез передней по ходу...

Номер патента: 1199877

Опубликовано: 23.12.1985

Авторы: Искрицкий, Кравец, Кудиш, Мануйлов, Романовский, Спрудэ, Ткачук, Шейнин

МПК: E02F 5/10

Метки: землеройной, оборудование, образования, рабочее, щели

...раме1199877 Составитель А. Петров Редактор Н. Яцола Техред И, Верес Корректор В. Синицкая Заказ 7836/34 Тираж 648Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к мелиоративноземлеройному машиностроению и предназначено преимущественно для прокладки закрытого дренажа, а также может быть использовано для сооружения линий связи и других подземных коммуникаций. Цель изобретения - упрощение конструкции,На фиг. 1 изображен бестраншейный дреноукладчик, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1.Рабочее оборудование землеройной машины для образования щели состоит из рабочего органа в виде...

Номер патента: 1199878

Опубликовано: 23.12.1985

Авторы: Голик, Искрицкий, Кравец, Мануйлов, Песков, Романовский, Ткачук, Шейнин

МПК: E02F 5/10

Метки: землеройной, нарезания, орган, рабочий, щели

...ней нижней секции 9 посредством гидроцилиндра 1 О. Режущие части взаимосвязаны таким образом, что1 И макс Ьо 11 крго Зо где 11 и 1 - соответственно ходы нижней секции 9 и верхней режущей части 4;Н - глубина нарезаемой щели;Йн - критическая глубина;Ь, . - вылет верхней секции 8;сс - угол между направлением верх 35ней режущей части и опорной поверхностью машины.В процессе нарезания щели данным рабочим органом необходимо добиваться такого взаимного расположения режущих частей, чтобы верхней выбиралось тело выпора максимально возможной высоты (критическая глубина Йкр), а нижняя обеспечивала минимальную линию контакта с грунтом. При этом вследствие поступательного перемещения щелереза верхняя режущая часть производит выпор .рунта на дневную...

Номер патента: 1203205

Опубликовано: 07.01.1986

Авторы: Грабовский, Гриценок, Коган, Копашевидзе, Кудиш, Молитвин, Селиванов, Спрудэ, Хассо

МПК: E02F 5/10

Метки: бестраншейный, грунтах, дренажа, дреноукладчик, промерзания, сезонного, строительства

...3.Дополнительный нож 6 навешен нашкворень 8 дополнительной рамы 9,Верхний конец дополнительной рамы 9поворотен относителЪно горизонтальных осей пальцев 1 О (фиг. 2) проушин 11. Проушины 11 рамы шарнирносоединены с гидроцилиндами 7, соединенными параллельно и подключеннымимагистралями к распределителю, расположенному в кабине базовой машины,Шкворень 8 запрессован в расточку рамы 9. Относительно его оси йможет поворачиваться между упорами12 на угол , равный 20-28 , дополнительный нож 6, Последний жестко крепится к щекам 13 двумя пальцами 14,Нижний конец дополнительной рамы9 шарнирно прикреплен к раме базовоймашины (шарнир 15 на фиг, 1),Дополнительный нож устанавливается на дреноукладчик на период промерзания грунта и подлежит демонтажу...

Номер патента: 1208148

Опубликовано: 30.01.1986

Авторы: Богатов, Танклевский

МПК: E02F 5/10

Метки: образования, раструбных, траншеи, труб, трубопровод

...2,причем дно траншеи 3 выполняют относительно плоским. Одновременнопроизводят отрывку приямков 4, Расстояние между прия 1 чками по оси 2 Оприямков выбирают равным длинетрубы. Иирина приямка больше длины: раструбной части трубопровода, аглубина больше полуразности диаметров раструбка.и остова трубы. Еслиобъем помещаемой в приямок 1,с учетом отрытого ложа и образуемых за-.,зоров) части раструба У, то объемотрываемого приямка 7 пр = Чр + 1 л,где 7 л - объем грунта, образуемый .при нарезании ложа 5. Грунт, получаемый при нарезании приямка, экскаватор удаляет на берму траншеи.Если траншею разрабатывают группойиз двух экскаваторов (уступом ), топриямки отрывает второй экскаватор,перемещающийся по берме, Затем производят нарезание ложа 5, для...

Номер патента: 1214855

Опубликовано: 28.02.1986

Автор: Генбач

МПК: E02F 5/10

Метки: дрены, прокладки

...смонтированы ре Ожущий нож 2 с рабочей кромкой 3, механизм формовки дренажной трубы снаправляющими 4 и калибрующим 5 цилиндрами, механизм принудительнбй подачи ленточного материала с кассетами 6, установленными в барабанах 7,и с протягивающими родиками 8, меха"низм укладки дренажной трубы, состоящий из подпружиненных отклоняющих 9и направляющих 10 роликов, и приво" 30ды управления механизмами 11.Каждая из кассет заправлена ленточным материалом 12, из которого 2Формируется многослойная дренажнаятруба 13 с водоприемными отверстиями 14 и Фильтрующими каналами 15.Для скрепления наружного 16 слоядренажной трубы с предыдущим 17 передпоследним из направляющих 4 цилиндров установлен узел скрепления витков, состоящий из резервуара 18 слипкой...

Номер патента: 1216297

Опубликовано: 07.03.1986

Авторы: Беглов, Давляканов, Пулатов

МПК: E02F 5/10

Метки: бункер, дреноукладчика

...с возможностью их взаимного вертикального перемещения.Привод управления короба укреплен 55над бункером на стойках 8 и 9, дляпрочности конструкции установленыпродольная стяжка 10 и укосины 11. Привод управления короба состоит из электродвигателя 12, червячной лебедки 13, троса 14 и конечного выключателя 15.Стойка 9 одновременно служит вертикальной направляющей и удерживает бункер от раскачивания. С этой целью наверху и внизу каждой стойки 9 укреплены подпружиненные ролики 16,Короб разделения на три секции вертикальными перегородками, состоящими из верхней 17 и нижней 18 частей. Верхняя часть 17 имеет вертикальные вырезы по боковым сторонам и жестко прикреплена верхним участком к боковым стенками 1 короба, а нижним концом входит в...

Номер патента: 1216298

Опубликовано: 07.03.1986

Авторы: Балицкий, Волонцевич, Карпенко, Костюченко, Осипчук, Юхименко

МПК: E02F 5/10

Метки: глубокого, горизонтального, дренажа, дреноукладчик, заложения, укладки

...в пазах 26, шарнирно соединенными толкателями (тяг) 27 с вертикальной штангой 28 для управления выдвижением ножей 25 с поверхности. Трубопроводы 5 и 6 и опорный щит 9 выполнены иэ отдельных секций, скрепляемых болтовыми соединениями 29. Траншея разрабатывается траншееобразующим рабочим органом 30.Дреноукладчик работает следующим образом. Устройство дренажа начинают с планировки поверхности земли по трассе дрены в соответствии с проектным уклоном и разрабатывают траншею на проектную глубину под защитой . глинистой суспенэии соответствующим землеройным оборудованием, например штанговым экскаватором.Дреноукладчик поступает на стройплощадку в разобранном виде. Над траншеей устанавливают опорную раму 1 на салазках 2, На раме 1 монтируют...

Номер патента: 1221289

Опубликовано: 30.03.1986

Авторы: Бадаев, Бородулина, Жестков, Кременецкий

МПК: E02F 5/10

Метки: газоструйный, каналоочиститель

...с большей плотностью(связностью), спиралеобразная оболочка 4 соответственно еще более раскручивается, удлиняется, увеличиваятем самым площадь экранирования зоныразрушения.12212Изобретение относится к гидр технике, а конкретнее к машинам дляочистки облицованных каналов, рабочие органы которых не входят в контакт с твердым покрытием последних.Цель изобретения - снижение металлоемкости,На фиг, 1 изображен каналоочиститель, вид сзади; на фиг. 2 - то же,вид в плане на фиг. 3 - экран, 1 Озакрепленный на сопле газогенератора.Каналоочиститель состоит из базового шасси 1, генератора 2 сжатогогаза (воздуха), соплового аппарата3 и надувной спиралеобразной оболочки 4. Одним концом оболочка 4 крепится к сопловому аппарату 3, В нерабочем...

Номер патента: 1224379

Опубликовано: 15.04.1986

Авторы: Попов, Рябов, Рябова

МПК: E02B 11/02, E02F 5/10

Метки: кротодренажной, орган, рабочий

...пружины 6 во время прохождения демпфирующего устройства 2 в грунте и выполнен с диаметром, равным диаметру цилиндра в месте выточки 9. Сферическая поверхность демпфирующего устройства 2 выполнена диаметром, равным, например, двум диаметрам цилиндрического корпуса 1, с целью обеспечения равномерного уплотнения стенок кротовых 5 1 О 5 20 25 полостей в неоднородных грунтах илив грунтах с переменной плотностьюи влажностью, а также для развальцовывания и уплотнения устьевой части кротовых дрен. Выточка 9 предназначена для того, чтобы упругие пластины 3 в месте их крепления к корпусу цилиндра не выступали за цилиндрическую поверхность рабочего ор -гана, т,е. для снижения шероховатости,Работа рабочего органа кротодренажной машины заключаешься в...

Номер патента: 1229277

Опубликовано: 07.05.1986

Авторы: Семено, Тихонов, Шадрин

МПК: E02F 5/02, E02F 5/10

Метки: отрывки, подводной, траншеи, трубопровод

...гидроцилиндра 10 второго плуга 11, который присоединяют тросом 12 к штоку 13 гидроцйлиндра 14 третьего плуга 15,присоединенного тросом 16 к штоку 17гидроцилиндра 18, прикрепленного коголовку протаскиваемого трубопрово-да 19.Перед началом заглубления трубопровода настраивают плуги 7, 11 и 15на разработку траншеи заданной глубины путем регулировки высоты опор20-22 и отрицательной плавучести плугов с помощью понтонов (не показаны),Поршни 23-25 и 26 гидроцилиндров 6,10, 14 и 18 устанавливают в позиции,показанные на фиг.2.Тяговым средством 3 (фиг. 1) натягивают трос 1 и зажимают его анкерным зажимом 4. По шлангам высокогодавления с надводного судна или сберега (не показаны) создают на пер 20 вом этапе (фиг,4),давление в гидро-цилиндре бот...

Номер патента: 1229280

Опубликовано: 07.05.1986

Авторы: Домнич, Жихарев, Карпиловский, Кудра, Панченко, Пильганчук, Фурто

МПК: E02F 5/10

Метки: кабелеукладчик

...ВТОРСНОМ-03 ны механизм нам ки и размотки кабеатического слежения истема авт белем и по лязакот Г рицеп с осью, н ы с возможность асполо ртикальи извле чук, Н.Жи 5,00 П ция по эксплуатас. 14, рис, 2,р 80,и 4)(57) КАБЕЛЕУКЛАДЧИК, включающийзовый тягач, на котором смонтирова-286. Техническо фиксированного поворота в ве ной плоскости прокладывающий кающий ножи, о т л и ч а ю щ и й с я тем, что, с.целью повышения надежнос ти его в работе, ось поворота ножей расположена в продольной вертикальной плоскости симметрии полуприцепа, а ножи жестко соединены между собой направлены в противоположные стороны при этом центр тяжести ножей располо жен на оси их поворота.1229280 Составитель В.ПрокофьевТехред И,Верес Корректор А.Тяско Редактор...

Номер патента: 1229281

Опубликовано: 07.05.1986

Авторы: Бобылев, Шабардин

МПК: E02F 5/10

Метки: грунтового, копиру, орган, основания, профилирования, рабочий, режущий, трубопровод

...грунтового основания траншеи, в частности ложа для укладываемого трубопровоДа.На фиг.1 изображена труба с установленным режущим рабочим органом для профилирования грунтового основания под трубопровод; на фиг,2 - сечение А-А на фиг.1; на фиг.3 - режущий рабочий орган, общий вид; на фиг,4- вид Б на фиг.З; на фиг,5 - вид В на на фиг.З; на фиг.б - сечение Г-Г на фиг.З; на фиг.7 - вид Д на фиг.З.Режущий рабочий орган для профилирования но копиру грунтового основания под трубопровод представляет собой корпус 1 и размещенный внутри него пневмопробойник 2, Корпус 1 выполнен с окнами 3 в боковых стенках 4, верхняя 5 и нижняя б стенки корпуса 1 выполнены в форме укладываемого трубопровода (фиг,5-7).Внутри корпуса 1 установлены...

Номер патента: 1239224

Опубликовано: 23.06.1986

Авторы: Бейлин, Кочанов

МПК: E02F 5/10

Метки: дреноукладчика, трубоукладчик

...1, на котором установлены две кассеты 2 и 3 с защитной лентой 4,5 и спускной лоток 6 для подачи труб 7 и ленты 5. Под спускным лотком выполнен лентопротяжный тракт 8 прямоугольного сечения для подачи ленты 4. В устье спуск- ного лотка 6 установлен формователь 9, состоящий из нижнего полуконуса 10 с упругим элементом 11, установленным под углом к оси формователя, и верхнего полу- конуса 12. Верхний полуконус при помощи 20 пластинчатой пружины 13 упруго закреплен на нижнем полуконусе 1 О с возможностью перемещения полуконуса 12 по вертикали.Перед началом работы устройства ленту 4 сматывают с кассеты 2, пропускают через25 лентопротяжный тракт 8 и укладывают ее на дно траншей, затем сматывают ленту 5 с кассеты 3, укладывают на спускной...

Номер патента: 1265264

Опубликовано: 23.10.1986

Авторы: Голик, Искрицкий, Кравец, Нечидюк, Песков, Романовский, Ткачук, Шейнин

МПК: E02F 5/10

Метки: землеройной, орган, рабочий, щелерезный

...строительстве. 5Цель изобретения - повышение производительности щелерезного рабочего органа землеройной машины. На чертеже изображен щелерезный рабочий орган, вид сбоку.Предлагаемый рабочий орган состоит из стойки 1, рассекателя 2, гидроцилиндра 3, нижнего 4 и верхнего 5 звеньев. К звеньям при помощи кронштейнов 6 прикреплены самовращающиеся диски 7. Передние концы нижнего 4 и верхнего 5 звеньев соединены между собой посредством шарнира 8 таким образом, что образуют в вертикальной плоскости клинообразный шарнирный двухзвенник.Свободный конец верхнего звена 5 уста 20 новлен на направляющей 9 стойки 1 посредством ползуна 10 и шарнира 11 с возможностью вертикального возвратно-поступательного перемещения, Свободный конец нижнего звена 4...

Номер патента: 1266938

Опубликовано: 30.10.1986

Авторы: Зеленов, Сергеев

МПК: E02F 5/10

Метки: дреноукладчика, загрузочное

...в виде пос.)слов,тел)Иого ряда вертикальных гильзсосдццсч 331 ых 3 ц 3333 цр)ми 8 и пред)азна 20 чш 3 для р;3 зхсцц 31 ия дрснажнь)х трубок 9 с муфтами 10. Кассета 1 (приемная) по конструкции ацаго 3 3 ца кассете 1 и Взаимозпм Няеа с пео. Обе кассеты 1 и 11 уста)вл 33 ы 33 а оди 33 ак)Выс вертикальные шть)ри 2 с в)з)к)3)с 3 30 проворачиваться вокруг 25 цпх. Мс)кд) касс.тамп 1 иразмещен рябо:3 ий ст 0,1 13 с цацравляющими 14, в котон)х и,естся отверстие 15 для сообщения гильз 7 со спуск:.311 лотком 16 и паз 7 ,15151 13) Охода сО), 3 к и 18, с В 51 з а ц нОЙ с п ри том 33,3", к.131 п 1030 действ и 5 в виде гидро 333 ли 33 др, 19, 3 ганги 20 и храпового устройства 2. Обе кассетыи 11 снабжены гормоз 3 ыми устройствами 22, а кассета...

Номер патента: 1280163

Опубликовано: 30.12.1986

Автор: Павлинов

МПК: E02F 5/10

Метки: оборудование, рабочее, траншеекопателя

...в действие исполнительный орган 8, перемещающий каретку 4 со стойкой 5 в направлении устранения рассогласования сигналов датчика и задатчика,На иг.2 схематично представлен многоковшовый траншеекопатель с датчиком 9 уклона, шарнирно подвешенный в точке О на кронштейне, жестко закрепленном на верхней раме 2 рабочего органа. Расстояние от точки 0 до центра вращения нижних звездочек ОА = ОА = ОА - величина постоян 2. 1ная (конструктивная постоянная). Еслицентр вращения нижних звездочек,соответствующий точек А, лежит на одной вертикали, проходящей через точку 0 одвеса датчика, то статическая ошибка регулирования уклона дна траншеи равна нулю. При других условиях положения рабочего органа,когда центр вращения нижних звездочек находится в...

Номер патента: 1286690

Опубликовано: 30.01.1987

Авторы: Беленков, Иванов, Пупенков

МПК: E02F 5/10

Метки: бестраншейному, дренажной, дреноукладчику, закрытой, прокладки, системы, трубчатой

...возвратно-поступательного перемещения в виде гидроцилиндра 7 и отклоняюшую направляющую длинномерного водопроводяшего элемента, выполненную в виде кольца 8, закрепленного на подвижном звене 4.Присыпательный механизм содержит скребки 9 с отвалом 10, которые жестко закреплены на штанге (поворотном валу) 11, соединенной с гидроцилиндром 12. К задней стенке 13 трубоукладчика присоединен упругий прижим 14, например лист.Ьоковая стенка 15 трубоукладчика 2 и прижим 14 расположены с зазором, расширенным внизу за счет скоса в задней стенке 13 трубоукладчика 2. На плошадке 16 трубоукладчика 2 установлена бухта 17 из длинномерного водопроводяшего элемента 18, наггример фильтрующего жгута.Устройство для прокладки закрытой дренажной трубчатой...

Номер патента: 1298314

Опубликовано: 23.03.1987

Авторы: Балицкий, Волонцевич, Карпенко, Костюченко, Осипчук

МПК: E02F 5/10

Метки: дреноукладчик

...является повыше- Оние качества дренажа при разработкетраншеи под защитой глинистой суспенэии,На Фиг.1 изображен дреноукладчиксо смонтированным на бункере зачистным ножом; на Фиг. 2 - зачистной ножс втянутыми скребками; на фиг, 3то же, вид сверху на Фиг, 4 - то же,вид спереди; на Фиг, 5 - зачистнойнож с выдвинутыми скребками; нафиг, 6 - то же,:вид спереди,Дреноукладчик состоит из рабочегооргана 1, бункера 2 и расположенно 2 сго между ними зачистного ножа, включающего опорную стенку 3, боковыескребки 4 с наклонными прорезями 5и с вертикальными и горизонтальнымирежущими кромками, нижний скребок 6с, вертикальными прорезями 7 и горизонтальной режущей кромкой и болтами 8 крепления скребков 4 и 6 к опорной стенке 3;Дреноукладчик работает...

Номер патента: 1298315

Опубликовано: 23.03.1987

Авторы: Балзарявичюс, Блажис, Седаускас, Токарев, Шаулис

МПК: E02F 5/10

Метки: экскаватор-дреноукладчик

...2, рамы 3 рабочего органа 2, грунтоудаляющего транспор тера 4, трубоукладчика с бункером 5, установленного над грунтоудаляющим транспортером 4 дополнительного бункера б для структурообразующего материала с регулировочной заслонкой 7, 20 кинематически связанной посредством шарнирной тяги 8 с рамой 3 рабочего органа 2, В нижней части дополнительного бункера 6 установлен дозируюший транспортер 9, приводной вап 10 которого связан механической передачей 11 с приводным валом 12 рабочего органа 2. Заслонка 7 смонтирована в направляющих 13 с возможностью перемещения.Зо Экскаватор работает следующим об" разом,При погружении в грунт рабочий орган 2 поворачивается и через тягу 35 8 перемещает заслонку 7 в направляющих 13, открывая выпускное...

Номер патента: 1298316

Опубликовано: 23.03.1987

Авторы: Агатов, Девликанов, Жидков

МПК: E02F 5/10, E02F 9/22

Метки: трубомонтажная

...11и 12 и через предохранительный клапан 7 в гидробак 6, При переключении одной из рукояток гидрораспределителей 9 влево или вправо рабочаяжидкость будет поступать в одну изполостей соответствующего гидроцилиндра 10, Гидроцилиндры 10 обеспечивают загрузку труб 25 в бункер ма 35 шины.Уложив первый ряд труб 25 в бункер, переключают блокирующий гидрораспределитель 15 вниз. При этом рабочая жидкость иэ гидролинии 8 уп 40 равления через гидропереключатели16 и 17 поступает к камере 19 управ298316 4поступает в камеру 19 управления гидя рораспределителя 13, он переключается вправо, а рабочая жидкость, нагнетаемая насосом 4, поступает в поршневую полость гидроцилиндра 11, при этом подъемник 2 поднимается вверх и принимает следующий ряд труб...

Номер патента: 1301938

Опубликовано: 07.04.1987

Авторы: Бейлин, Кочанов

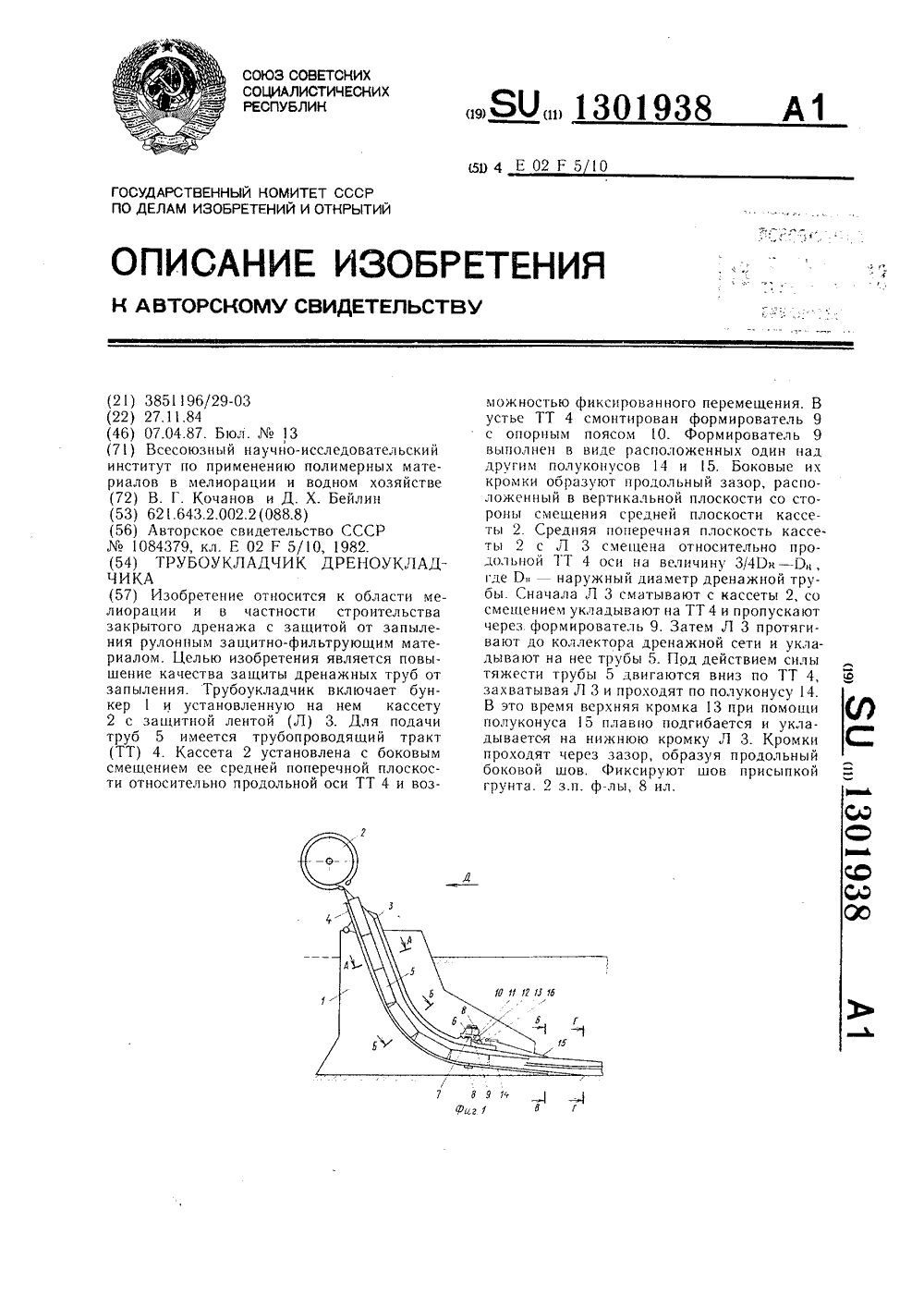

МПК: E02F 5/10

Метки: дреноукладчика, трубоукладчик

...2, укладывается на трубопроводящий тракт 4 со смещением, т.е. продольная ось ленты не совпадает с осью трубопроводящего тракта, что позволяет образовать вокруг трубы 5 оболочку из зацитцо-фильтруощего материала с боковым продольным швом. Это упрощает проход защитной ленты 3 через радиусный участок трубопроводящего тракта 4, верхняя кромка защитной ленты 3 самопроизвольно поворачивается в сторону трубы 5 (фиг. 3) и предотвращает ее излом. Смяты вание защитной ленты 3 с кассеты 2 происходит под действием укладываемых труб 5, Трубы 5 под действием тяжести двигаются вниз по трубопроводящему тракту 4, захватывают защитную ленту 3, проходят по нижнему полукоцусу 14 формователя 9. В это время верхняя удлиненная кромка ленты 3 цри помощи...

Номер патента: 1313971

Опубликовано: 30.05.1987

Авторы: Астахов, Балицкий, Львутин, Пищик, Рынкевич, Турецкий

МПК: E02F 5/10, E02F 5/30, E02F 9/22 ...

Метки: землеройная

...передач таким образом, чтобы максимальное тягового усилие тягача по сцепным свойствам, приведенное к полуоси 7, соответствовало сопротивлению, оказываемому вращению полуоси 8 давлением пуска гидромотора 18 привода вибратора.По мере увеличения угловой скорости вращения вала 9 скорость вращения вала 5 уменьшается и, следовательно, уменьшается линейная скорость машины. Таким образом, имеет место автоматическое регулирование загрузки тягача в зависимости от тягового сопротивления рабочего органа 16.Включившийся в работу гидронасос 10 подает масло к гидромотору 18 привода вибратора 17.Асимметричные силовые импульсы, генерируемые вибратором 17, передаются рабочему органу 16 и действуют в горизонтальном направлении по оси движения...

Номер патента: 1317072

Опубликовано: 15.06.1987

Авторы: Бердянский, Духовный, Каллибеков, Кан, Маслов, Шильников

МПК: E02F 5/10

Метки: дреноукладчика, оборудование, рабочее

...3 с размещенными внутри его грунторазделительными щитками 4, бункер-дреноукладчик 5 с расположенными за ним грунтоподрезающими ножами 6, грунтозасыпающие рабочие органы в виде продольно расположенных шнековых транспортеров 7 с цилиндрическими кожухами 8, в которых выполнены загрузочные окна 9, расположенные под выходными концами грунторазделяющих щитков разгрузочные окна 10, направленные в сторону средней продольной плоскости оборудования, систему увлажнения грунта, состоящую из емкости 11, дозатора-питателя 12 и трубопроводов 13-15 подачи жидкости, продольно закрепленных над транспортерами 7, Цилиндрические кожухи 8 в нижней части опираются на грунт посредством лыж 16Рабочее оборудование дреноукладчика работает следующим...

Номер патента: 1337485

Опубликовано: 15.09.1987

Автор: Тюрин

МПК: E02F 5/10

Метки: дреноукладчика, трубоукладчик

...1 и 2.Гайки 9 жестко закреплены на прутках 10, из которых состоят лотки 1 и 2. Винты 8 смонтированы в неподвижных опорах 11, закрепленнь 1 х на боковых стенках 12 трубоукладчика.Трубоукладчик работает следующим образом.Если применяют короткие трубы, то используют верхний лоток 2. Для эого прутки 10 нижнего лотка 1 выводят из рабочей зоны. Это достигается вращением винтов 8, что ведет к перемещению гаек 9 и соответственно прутков 10. После отвода прутков 10 лотка 1 производят установку в рабочее положение лотка 2, вращая винты 8 в направлении, обратном вращению аналогичных винтов лотка 1. При этом дугообразные части 5 лотка 2 заводят в дефлектор б, располагая на выступе 7.При необходимости перехода на укладку труб большой длины...
