Трубоукладчик дреноукладчика

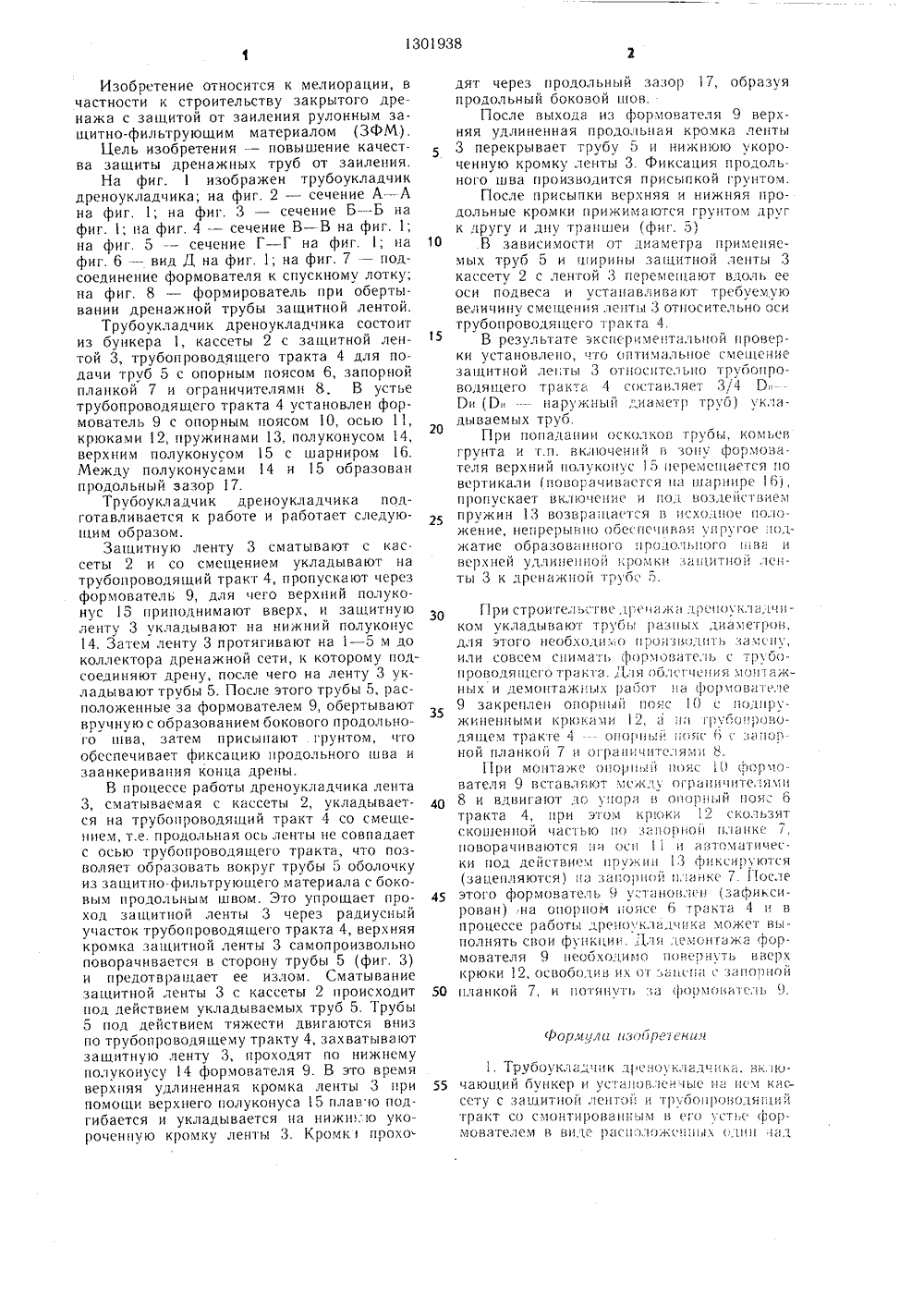

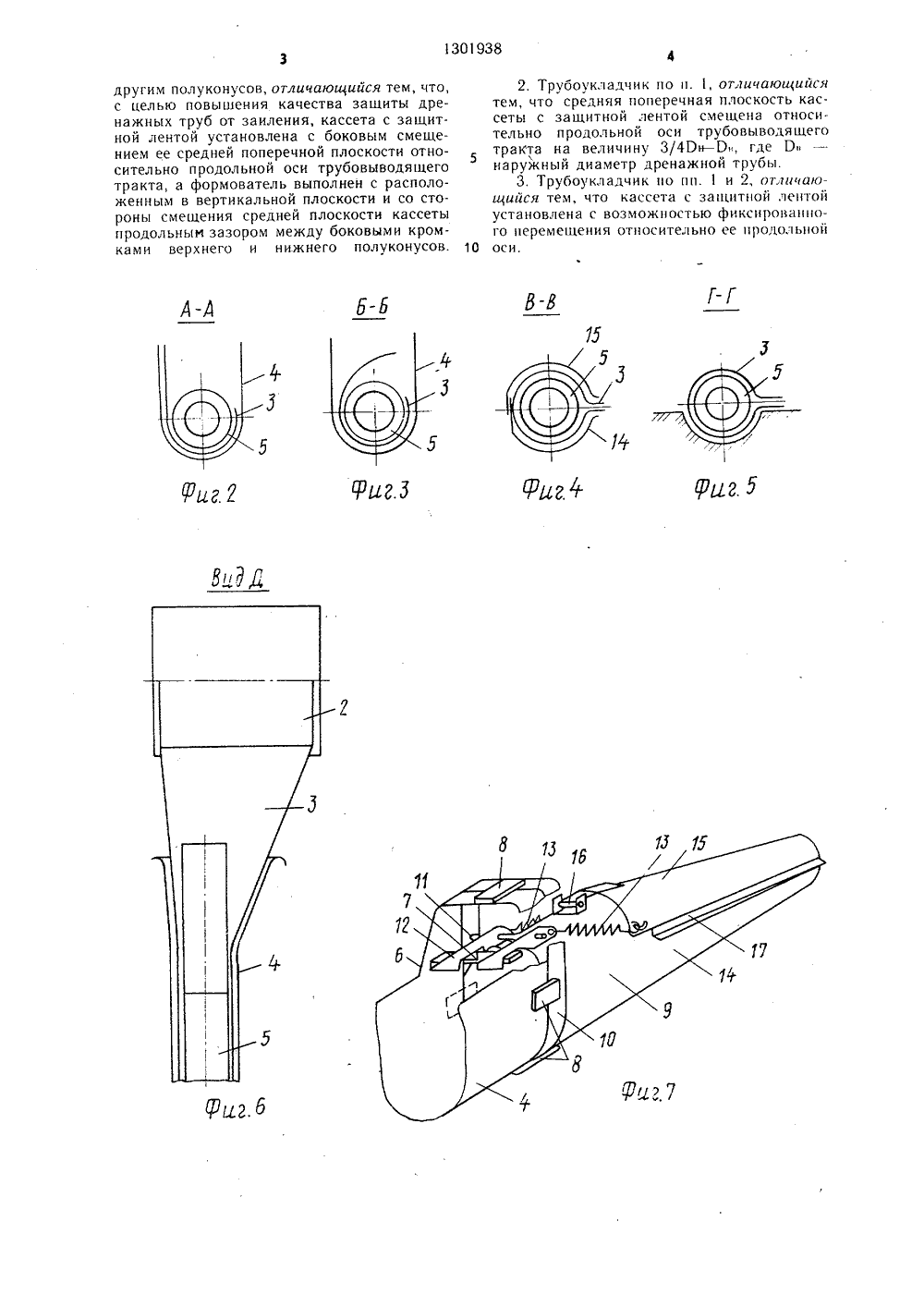

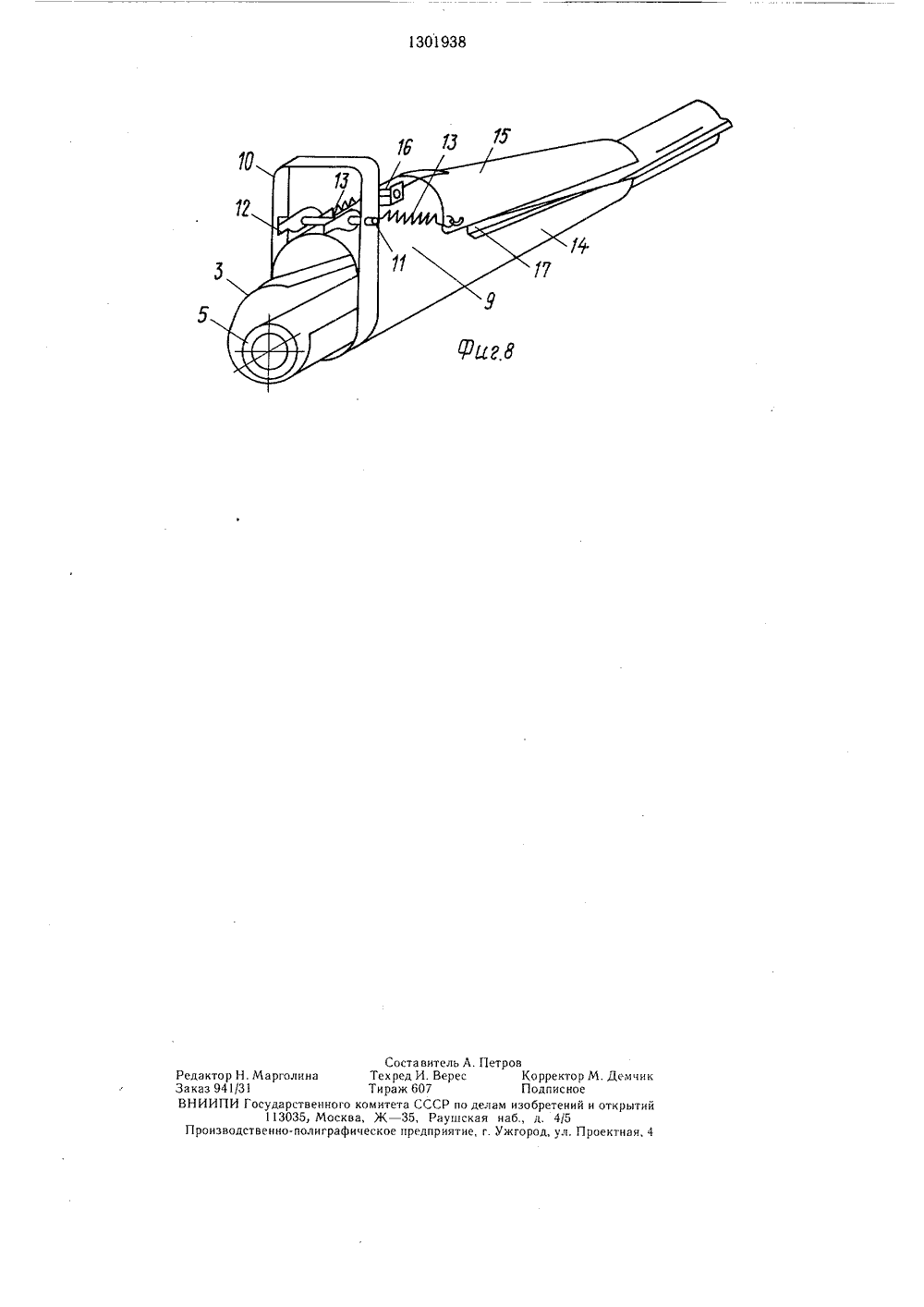

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1301938 4 Е 0 10 АНИЕ ИЗОБРЕТЕНИ К Ж Ы) в в ьигв г УДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ РСКОМУ СВИДЕТЕЛЬСТ(7 ) Всесоюзный научно-исследовательскийинститут по применению полимерных материалов в мелиорации и водном хозяйстве(57) Изобретение относится к области мелиорации и в частности строительствазакрытого дренажа с защитой от запыления рулонным защитно-фильтрующим материалом. Целью изобретения является повышение качества защиты дренажных труб отзапыления. Трубоукладчик включает бункер 1 и установленную на нем кассету2 с защитной лентой (Л) 3. Для подачитруб 5 имеется трубопроводящий тракт(ТТ) 4. Кассета 2 установлена с боковымсмещением ее средней поперечной плоскости относительно продольной оси ТТ 4 и возможностью фиксированного перемещения. В устье ТТ 4 смонтирован формирователь 9 с опорным поясом 10. Формирователь 9 выполнен в виде расположенных один над другим полуконусов 14 и 5. Боковые их кромки образуют продольный зазор, расположенный в вертикальной плоскости со стороны смещения средней плоскости кассеты 2. Средняя поперечная плоскость кассеты 2 с Л 3 смещена относительно продольной ТТ 4 оси на величину 34 Рн - 0, где 0 наружный диаметр дренажной трубы. Сначала Л 3 сматывают с кассеты 2, со смещением укладывают на ТТ 4 и пропускают через. формирователь 9. Затем Л 3 протягивают до коллектора дренажной сети и укладывают на нее трубы 5. Под действием силы тяжести трубы 5 двигаются вниз по ТТ 4, захватывая Л 3 и проходят по полуконусу 14. В это время верхняя кромка 13 при помощи полуконуса 15 плавно подгибается и укладывается на нижнюю кромку Л 3. Кромки проходят через зазор, образуя продольный боковой шов. Фиксируют шов присыпкой грунта. 2 з.п. ф-лы, 8 ил.5, 1 О 5 20 25 30 35 40 45 50 Формула нзгбреенин Изобретение относится к мелиорации, в частности к строительству закрытого дренажа с зацитой от заиления рулонным защитно-фильтрующим материалом (ЗФМ).Цель изобретения - повышение качества защиты дренажных труб от заиления.На фиг. 1 изображен трубоукладчик дреноукладчика; на фиг. 2 - сечение А - А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 -- сечение В - В на фиг. 1; на фиг. 5 -- сечение Г - Г на фиг, 1; на фиг, 6 - вид Д на фиг. 1; на фиг. 7 - подсоединение формователя к спускному лотку; на фиг. 8 - формирователь при обертывании дренажной трубы защитной лентой.Трубоукладчик дреноукладчика состоит из бункера 1, кассеты 2 с защитной лентой 3, трубопроводящего тракта 4 для подачи труб 5 с опорным поясом 6, запорной планкой 7 и ограничителями 8. В устье трубопроводящего тракта 4 установлен формователь 9 с опорным поясом 10, осью 11, крюками 12, пружинами 13, полуконусом 14, верхним полуконусом 15 с шарниром 6. Между полуконусами 14 и 15 образован продольный зазор 17.Трубоукладчик дреноукладчика подготавливается к работе и работает следующим образом.Защитную ленту 3 сматывают с кассеты 2 и со смещением укладывают на трубопроводящий тракт 4, пропускают через формователь 9, для чего верхний полуконус 18 приподнимают вверх, и защитную ленту 3 укладывают на нижний полуконус 14. Затем ленту 3 протягивают на 1 - 5 м до коллектора дренажной сети, к которому подсоединяют дрену, после чего на ленту 3 укладывают трубы 5, После этого трубы 5, расположенные за формователем 9, обертывают вручРук) с образованием бокового продол ьного шва, затем присыпают грунтом, что обеспечивает фиксацию продольного шва и заанкеривация конца дрецы.В процессе работы дреноукладчика лента 3, сматываемая с кассеты 2, укладывается на трубопроводящий тракт 4 со смещением, т.е. продольная ось ленты не совпадает с осью трубопроводящего тракта, что позволяет образовать вокруг трубы 5 оболочку из зацитцо-фильтруощего материала с боковым продольным швом. Это упрощает проход защитной ленты 3 через радиусный участок трубопроводящего тракта 4, верхняя кромка защитной ленты 3 самопроизвольно поворачивается в сторону трубы 5 (фиг. 3) и предотвращает ее излом. Смяты вание защитной ленты 3 с кассеты 2 происходит под действием укладываемых труб 5, Трубы 5 под действием тяжести двигаются вниз по трубопроводящему тракту 4, захватывают защитную ленту 3, проходят по нижнему полукоцусу 14 формователя 9. В это время верхняя удлиненная кромка ленты 3 цри помощи верхнего полуконуса 5 плав о подгибается и укладывается ца нижню укороченную кромку ленты 3. КромкПрохо. дят через продольный зазорпродольный боковой шов.После выхода из формователя 9 верхняя удлиненная продоьцая кромка ленты 3 перекрывает трубу 5 и нижнюю укороченную кромку ленты 3. Фиксация продольного шва производится присыпкой рунтом.После присыпки верхняя и нижняя продольные кромки прижимаются грунтом друг к другу и дну траншеи (фиг. 5)В зависимости от диаметра применяемых труб 5 и ширины защитной ленты 3 кассету 2 с лентой 3 персмещаот вдоль ее оси подвеса и устанавливают требуемук величину смещения ленты 3 относительно оси трубопроводящего трякга 4.В результате экспсримецтальцой провер. ки установлено, что оптимальное смещение защитной ле;ты 3 отцосцтсльцо труоопроводящего тракта 4 ск:та ваяет 3/4 Г, - . ВР (О, . - Нарукцый диаметгруб) уклядываемых труб.Г 1 ри попадании осколков трубы, комьев грунта и т.п. Включений В зону формовятеля верхний цолукоцус 15 перемспьяется цо вертикали (поворачивается ца шарнире 6), пропускает включение и по; Возлействием п)лужин 13 ВОЗВяРякся В исходОе положение, непрерывно обесцсчцвяяпр гос:лжатие образованного продольного цва и Вехнеул.пценнокхкзацтцоп,сц - ты 3 к дренажной труос 5. Гри строРте.ьстс,Ижя лрсиукла,шиком укладьвакх трубь язцьх лиаметров, для этого цеобхоли;:О цроцзволцть зсцу, или совсем снимать формовятсль с трубои роводяцсго тракт.,)ля 00.сгч.ци 5 хОцтяжных и демонтаРкпьх работ ца фор хователе 9 закреплен опорный пояс ( с о;цр- жиценными крюками 12, я ц рубоцроводящем такте 4ОНОый 5 с 6 с ВЗПОлцой планкой 7 и Огряничитслямц 8.11 ри монтаже опорцьц пояс О рорователя 9 вставляют мсжлу црацичцтеями 8 и вдвигают ло уцоря В опорный поя; 6 тракта 4, цри этом кроки 2 скользят скошенной частью Ро .яцорцой цлацкс 7, поворачиваются ця Оси автоматически под лестВРе Прукиц 13 фРксирютс 5 (зацепляются) ця за;орной и,:яцкс 7 После этого формователь 9 у;тяцовлец (зафиксирован),на ононои поясе 6 тракта 4 и в процессе работы лрецо клялчцкя может вы- ПОЛНЯТЬ СВОИ фУПК,Ии. ДЛ 5,СХ 0 ГЫЖЯ фОР- мователя 9 необходимо повернуть вверх к)Оки 12, ОсвоболиВ их Рг зясця с зяцоИОЙ планкой 7, и потянуть за рормовяпг ль 9. 1. Трубоук;аПк .ц ецоуклалчцкя. Вк ючающий бункер и устацов,ен-ыс ця цм кас.- сету с защитцои лентой и трубоцроволящий рякт со смонтР)Оваццы В е 0 уст. формовятелем в вилс пяс ,гожсц ых ,нц цялдругим полуконусов, отличающийся тем, что, с целью повышения качества защиты дренажных труб от заиления, кассета с защитной лентой установлена с боковым смещением ее средней поперечной плоскости относительно продольной оси трубовыводящего тракта, а формователь выполнен с расположенным в вертикальной плоскости и со стороны смещения средней плоскости кассеты продольным зазором между боковыми кромками верхнего и нижнего полуконусов. 2. Трубоукладчик по н. 1, отличающийсятем, что средняя поперечная плоскость кассеты с защитной лентой смещена относительно продольной оси трубовыводя щего 5тракта на величину 3/4 Рн - Р, где Р наружный диаметр дренажной трубы.3. Трубоукладчик по пп. 1 и 2, отлиогагощийся тем, что кассета с защитной лентой установлена с возможностью фиксированного перемещения относительно ее продольной 1 О оси.Соста витель А. Петров Редактор Н. Марголина Техред И. Верее Корректор М. Демчик Заказ 941/31 Тираж 607 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Рауьнская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
