Дорух

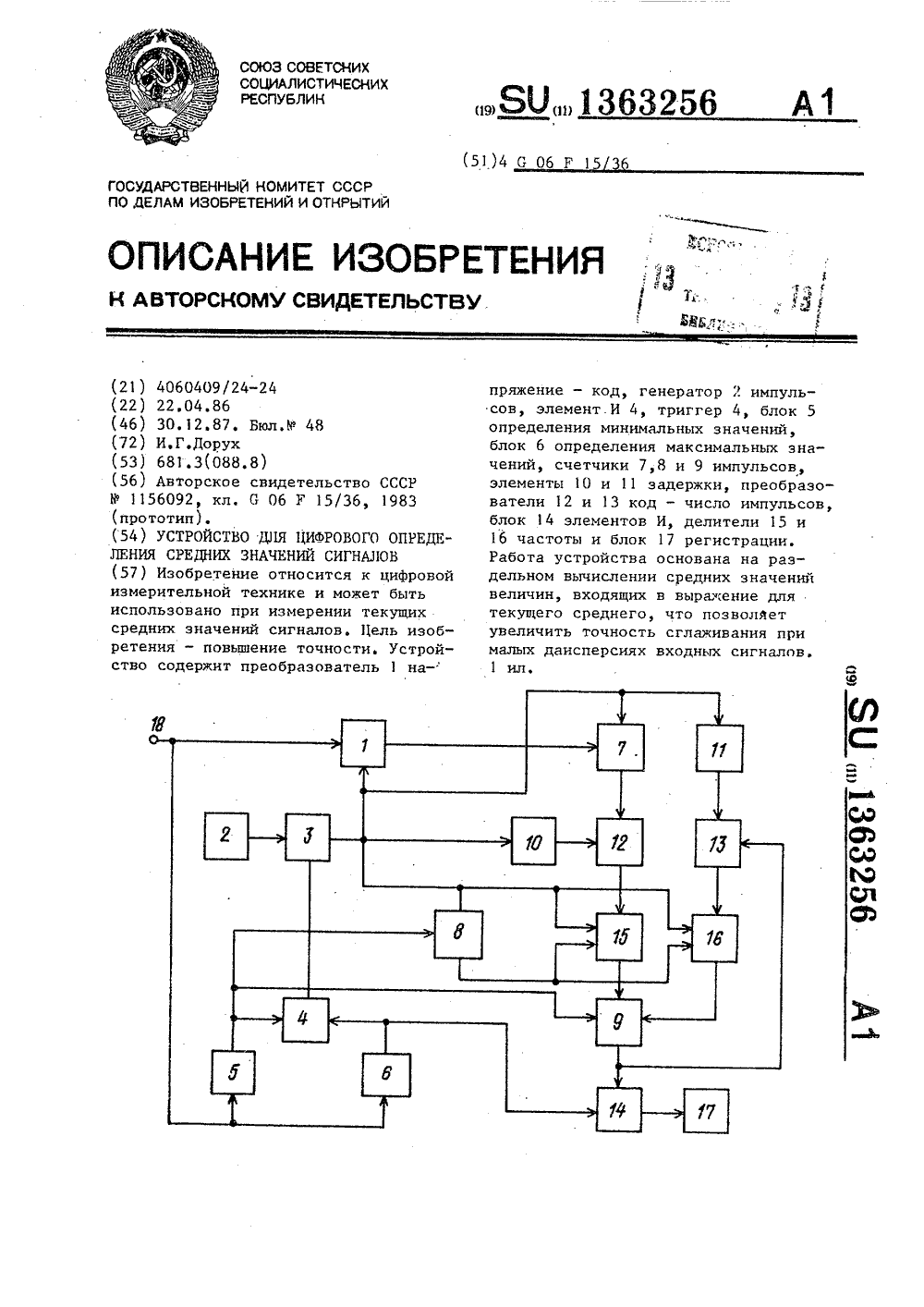

Номер патента: 1363256

Опубликовано: 30.12.1987

Автор: Дорух

МПК: G06F 17/18

Метки: значений, сигналов, средних, цифрового

...в результате чего всчетчике 8 накапливается число импульсов-выборок К, В результате наего выходе образуется код, соответствующий текущей длительности интервала сглаживания и определяющий коэффициент деления делителей 15 и 16,Импульсы-выборки, задержанные элементом 11 на время преобразованиясигнала х(т,) в преобразователе 1,запускают преобразователь 13. Последний преобразует код числа, записанного в счетчике 9, в пропорциональноечисло импульсов, которое поступаетна вход,целимого делителя 16.Импульсы-выборки, задержанные .элементом 10 на суммарное время преобразования в преобразователях 1 и13, запускают преобразователь 12,который преобразует код числя, записанного в счетчике 7, в пропорциональное число импульсОв, которое...

Номер патента: 1356228

Опубликовано: 30.11.1987

Авторы: Дорух, Ермоленко

МПК: H04B 1/10

Метки: шумоподавитель

...качество входного сигнала,На первый вход элемента 4 поступают импульсы временной селекции свыхода формирователя 3, а на второй.короткие импульсы с выхода нуль-органа 1. На выходе элемента 4 выделяется часть импульсов с выхода нульоргана 1, временной сдвиг которыхотносительно центров импульсов временной селекции не превышает половины длительности импульсов временнойселекции (фиг. 2 д), Импульсы с выхода элемента 4 поступают на вычитающий вход реверсивного счетчика 5,Делитель 6 делит частоту импульсовс выхода нуль"органа 1 в число раз,соответствующее коду управления,т.е. содержимому реверсивного счетчика 5. Импульсы с выхода делителя 6поступают на суммирующий вход реверсивного счетчика 5, который увеличивает (уменьшает) свое...

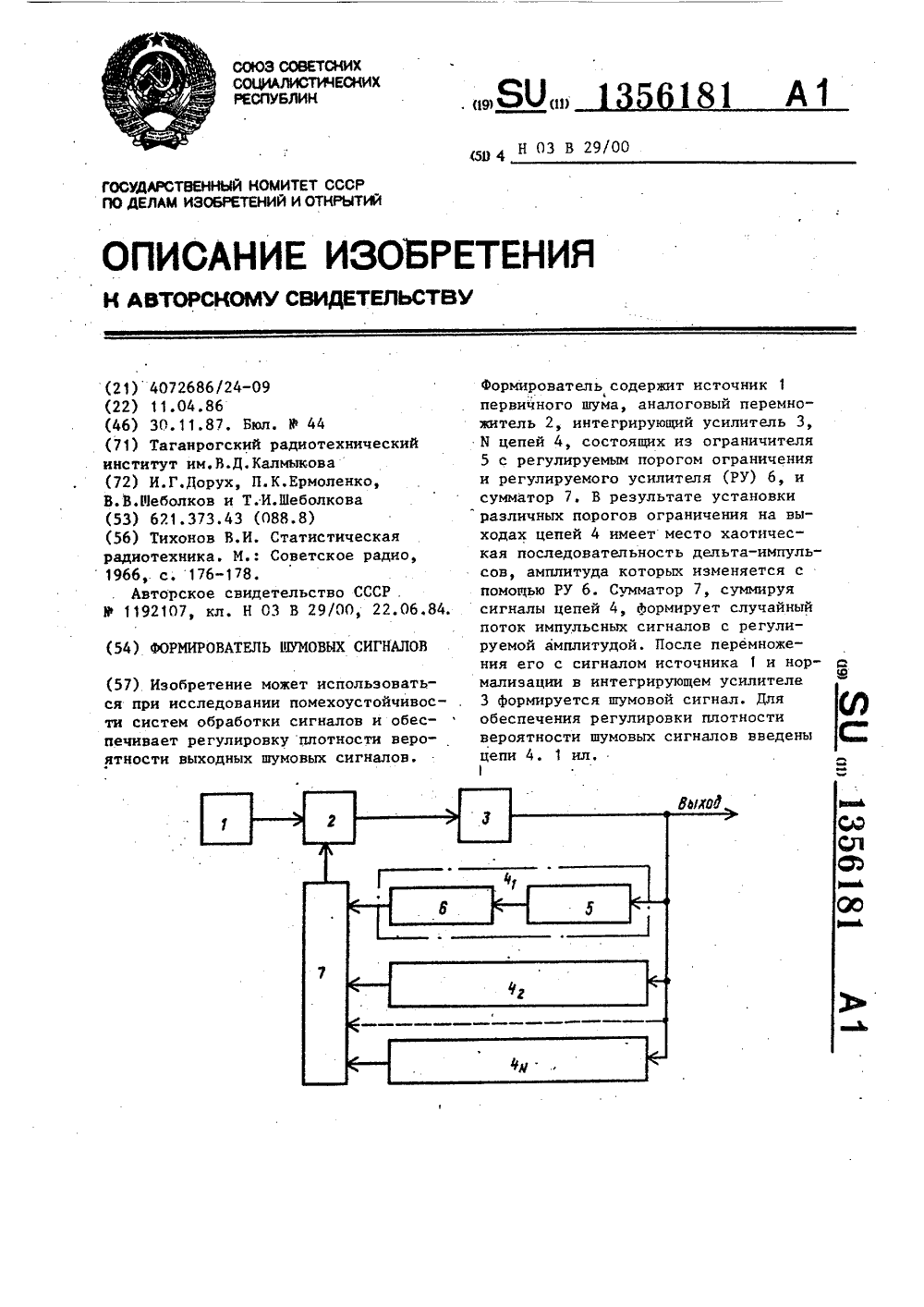

Номер патента: 1356181

Опубликовано: 30.11.1987

Авторы: Дорух, Ермоленко, Шеболков, Шеболкова

МПК: H03B 29/00

Метки: сигналов, формирователь, шумовых

...поступает на 15 интегрирующий усилитель 3, на выходекоторого формируется сигнал с требуемой плотностью вероятности. 20 Формирователь шумовых сигналов работает следующим образом.Шумовой сигнал с выхода интегрирующего усилителя 3, являющегося выходом формирователя шумовых сигналов, поступает на каждый из входов цепей 4 4 4, причем необходимые пороги ограничения шумового сигнала устанавливаются посредством ограничителей 5 с регулируемым порогом 30 ограничения, а необходимые коэффициенты усиления каждой из цепей - посредством регулируемых усилителей 6.Ограничение шумовых сигналов ха. - рактеризуется появлением импульсов, амплитуда которых пропорциональна площади ограниченной части под кривой плотности вероятности выходного шумового...

Номер патента: 1336045

Опубликовано: 07.09.1987

Авторы: Гуляев, Дорух, Ермоленко

МПК: G06G 7/161

Метки: множительное

...второй генераторы 2 и 4 экспоненциально изменяющегося напряжения одинаковы по параметрам.В момент сравнения экспоненциально изменяющегося напряжения с первым сигналом-сомножителем срабатывает первый элемент 3 сравнения. В этот момент на выходе первого генератора 2 экспоненциально изменяющегося напряжения сигнал равен33= Ке",где К - коэффициент пропорциональности;я - параметр общий для первого и второго генераторов 2 и 4 экспоненциально изменяющегося напряжения;1, - момент сравнения (фиг. 2).При этом начальный сигнал на выходах первого и второго генераторов 2 и 4 экспоненциально изменяющегося напряжения равен кулю (Р= 0 на фиг. 2 и 3).Из выражения (1) находим, что В момент сравнения (2) запускается второй генератор 4 экспоненциально...

Номер патента: 1334164

Опубликовано: 30.08.1987

Автор: Дорух

МПК: G06G 7/12

Метки: проводимостью, управляемой, элемент

...выходе операционного усилителя 20;С - проводимость импульсно-управляемого резистора из масштабного резистораи ключа 6.Учитывая, что ток через второйсглаживающий конденсатор 11 в установившемся режиме равен нулю, суммарный входной ток операционного усилителя 20 равенВт = Хп.с, (3)где С. - проводимость импульсно-управляемого резистора.Проводимости (т,е, сопротивления)первого 1, второго 2, третьего 3,четвертого 4 и пятого 5 масштабныхрезисторов выбираются одинаковыми и1равными С,Поскольку операционный усилитель20 имеет достаточно высокое входноесопротивление, то проводимость импульсно-управляемых резисторов равна(4) (5) (6) Сэ С сСВ=С,=С ВВ р где 8, - скважность второго сигналасомножителя со входа 16;6 - скважность первого...

Номер патента: 1334159

Опубликовано: 30.08.1987

Автор: Дорух

МПК: G06F 17/18

Метки: анализатор, временных, интервалов, статистический

...входу потенциалом с нулевого выхода триггера 12 и импульсы генератора 13 перестают поступать зона счетный вход счетчика 16 (фйг,2 )В нем фиксируется число, соответствующее интервалу Т, между первым ивторым входными импульсами, Потенциалом с нулевого выхода триггера10 через открытый элемент И 4 насчетный вход счетчика 15 начинаютпоступать импульсы генератора 13(фиг,2 о),В момент времени С импульс с вы- . 4 Охода делителя 14 поступает на управляющий вход блока 17 и приводит егов состояние готовности к приему очеэредного цифрового кода. Этот же импульс проходит через открытые элементы И 3 и 6 (фиг.2 м,н) на единичныйвход триггера 11 и на управляющийвход счетчика 16. В результате триггер 11 возвращается в нулевое состояние (фиг.2),...

Номер патента: 1325473

Опубликовано: 23.07.1987

Авторы: Гуляев, Дорух, Шеболков, Шеболкова

МПК: G06F 7/58

Метки: генератор, процессов, случайных

...управления.Цель изобретения - расширение области применения генератора за счет формирования процессов с недифференцируемы.ми распределениями,На чертеже приведена блок-схема генератора.Генератор содержит первичный источник 1 шума, умножитель 2, интегратор 3,нелинейный преобразователь 4.Генератор работает следующим образом.Пусть в момент времени 1 напряжениена выходе интегратора 3, являющемся выходом устройства, равно Х(1), следовательно,на выходе интегратора действует напряжеЫЩние Напряжение(1) с выхода уст.Йройства подается на вход нелинейного преобразователя 4, где реализуется функциональное преобразование процесса Х(1) понекоторому закону д(Х). В момент времени 1напряжение на выходе преобразователя 4равно д Л(т) , Напряжение на...

Номер патента: 1310856

Опубликовано: 15.05.1987

Авторы: Дорух, Огурцов

МПК: G06G 7/52

Метки: процессов, случайных, характеристик

...элементов 8 задержки и элемент НЕ 9, входы которых соединены со входом блока, последовательно соединенные сумматор 10, входы которого соединены с выходами элементов 8 задержки, и инвертор, узел 11 выделения модуля, фильтр 12 нижних частот и делитель 13 напряжения, второй вход (вход делимого ) которого соединен со вторым входом, а выход - с выходом блока.В блоке 2 определяется отношениесреднего квадратического отклонения,6 входного процесса к среднему значению модуля разности исходного процесса и ансамбля процессов, сдвинутых на время Е 7, где- время задержки в каждом из элементов 8,1, ш; ш = 5-10. Критерием стационарности входного процесса является величина указанного отношения Если ро(0,9, то процесс Х(й) следует считать стационарным,...

Номер патента: 1305606

Опубликовано: 23.04.1987

Авторы: Дорух, Ермоленко

МПК: G01R 21/04

Метки: мощности, свч

...р;3 3 ба;анса черсз рет 1 Гр . Пос 3 упяет ца усилитель 3, где ,си.п заеся че;)с 3 )ерек.тючателт, 3 Тго( Гу; Г:т :а раЗУЕтСя Б ПОСТОЯННОЕ Над 0 жСЗНИ)З, УПРсЗБ ГТЯ 011 ЕСЗ )ЗС)ИЧИЦОйТОКИГЕ -Са) й Ра С)ПО С УПЯЗОЩС 10 ЧЕ с) 3 1 сс,т Е К;110 ча те,и, 2 ца мос: 3, =: е 3 ок:)ц: ЯБГ:я ПС)3)СЗХОДНОЕ 0 )1 Родо с С) г.)3.) а,; Рс.балацсе уменьшается 3у стаОБ ивщемсяРЕжБМЕ СтанОВИ СЯ РЯГГ.ЬГ 3 НУГ 00, ЦОИ ИЗМЕНЕНИИ тЕМПЕРатУРЕ; 0(РУК(ЯС 33 Е 3 ( РЕ ДЫ СТТЕДЯЩаЯ СИСтЕМЯ ЗВТО т) ВСКИ ИЗ 1 е Зя) е 1 встсчигг;с;с3 );) ),;) огс).ачтобы мост 1 не)одетт ся В равн; з - си и:еряеОй ГОКГОси СО-( (т с .1 ойссс;с З-)о-.ДЯЧИ КОМЯНДЫ НЕ Похс 1 с;Е)ОПс.РЕК.,10 Ч аТЕ 51 ь сг тг Г .Ч)ЯВ Г.1:) ас.ГС,Г В ГГ)1);г.жа.:Я)а с. выхода ус 1,;те.я Раз. Ге 31;ание 1 С...

Номер патента: 1283981

Опубликовано: 15.01.1987

Авторы: Дорух, Ермоленко

МПК: H04B 1/10

Метки: выбросов, средней, стабилизации, частоты, шумовых

...структурная электрическая схема устройства стабилизации средней частоты шумовых выбросов, 15Устройство стабилизации средней частоты шумовых выбросов содержит амплитудный квантователь 1, реверсивный счетчик 2, генератор 3 опорных импульсов, Формирователь 4 эффективного 20 значения шума, дифференцирующую цепь 5, цифровой управляемый аттенюатор6, сумматор 7.Устройство стабилизации средней частоты шумовых выбросов работает следующим образом,Г Входной сигнал поступат на входы амплитудного квантователя 1 и Формирователя 4, вырабатывающего напря- З 0 жение, соответствующее эффективному значению шума. Сигнал с выхода формирователя 4 поступает через дифференцирующую цепь 5 на второй вход сумматора 7 и на вход цифрового 35 управляемого аттенюатора...

Номер патента: 1277399

Опубликовано: 15.12.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: H03M 1/58

Метки: код, преобразования, сигналов, синусных

...опорный вход блока 2 с выхода усилителя 8 поступает сигнал, амплиТуда которого с высокой точностьюз 1.поС пропорциональна величине --- . По 4006 этому выходной код блока 2 получается пропорциональным углу К в пределах первого октанта из отношения напряжений, Поступивших на его измерительный и опорный входы. 45Рассмотрим процесс формирования сигнала на выходе усилителя 8.Пусть Х в . сигнал на выходе делителя 3. Тогда сигнал 1, на выходе квадратора 4, т,е. на первом входе 50 усилителя 8, определяетсяОП:= Х1 Учитывая, что сигнал. Ц на втором входе усилителя 8 образуется путем возведения в квадрат с помощью квадратора 5 и последующего инвертирования сигнала П,инвертором б, полу- чим 99 г= -и= -хф,Источник 7 вырабатывает, сигнал...

Номер патента: 1275740

Опубликовано: 07.12.1986

Автор: Дорух

МПК: H03K 3/72

Метки: изменяющейся, импульсов, следования, формирования, частотой

...что приводит к изменению частоты импульсов на выходахУДЧ 1 и 2, причем частота импульсовна выходе УДЧ 1 увеличивается по линейному закону,Действительно, для обеспечения роста частоты импульсов на выходе УДЧ 1по линейному законуЕ ,с) = + а (3)где- текущее время;Е (С) - частота импульсов на выходеУДЧ 1,коэффициент Б (с) деления УДЧ 1 должен изменяться по гиперболическомузакону=--- . (4) Го н + При изменении й, (с) по закону (3) коэффициент Б деления УДЧ 2 изменяется по закону11, (С) = Б, +Е (Е)с 1 т.С учетом уравнений (2) и (3) можно записать1 т(") = /2 + н + 4" /2Частота Г (с) импульсов на входе счетчика 6 с учетом коэффициента де- ления делителя 10 частоты определяется следующим образом:Г Го10 записатьн (е) = -"- - й с + дй -Ез 2 дЕ н...

Номер патента: 1269100

Опубликовано: 07.11.1986

Авторы: Гуляев, Дорух, Шеболков

МПК: G05B 23/02

Метки: звеньев, инерционных, параметров

...сигнал с выхода блока 9. Одновременно сигнал с выхода блока 9 поступает на первые входы блоков 7 и 8 деления, в которых он используется в качестве делимого. В качестве делителей в блоках 7 и 9 используются соответственно напряжения с выходов блока 10 масштабирования и интегратора 6.В установившемся режиме выключают ключ 14, вследствие чего вход интегратора 5 отключается от входа сумматора 2. Затем, вращая шкальный механизм потенциометра, входящего в блок 10, устанавливают коэффициент передачи блока 10 таким, при котором напряжение на выходе сумматора 3 равно нулю. При этом показания шкального механизма потенциометра и величина напряжения на выходе блока 7 соответствуют коэффициенту 5 при первой производной дифференциального...

Номер патента: 1267281

Опубликовано: 30.10.1986

Авторы: Дорух, Ермоленко, Криуленко, Рыбинский

МПК: G01R 23/20

Метки: измеритель, искажений, нелинейных

...9 итриггер 10, сигнал Б образует науправляющем входе переключателя 5 сигнал управления, частота которого вдвое меньше частоты входного сигнала Б, При этом через переключатель 5 и аттенюатор 2 на второй вход сумматора 1 проходит сигнал Б непосредственно или через инвертор 8. Таким образом, сигнал на втором входе сумматора 1 представляет собой ослабленныи в 1/К (К. - коэффициент передачи аттенюатора 2) сигнал П, модулированный по Фазе на 180 с частотой, вдвое меньшей частоты вход ного сигнала. Этот сигнал имеет спектр, смещенный относительно пер" вой гармоники входного сигнала на половину его основной частоты, а действующее его значение равноГенератор 11 вырабатывает периодическую последовательность импульсов со...

Номер патента: 1265633

Опубликовано: 23.10.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G01R 19/10

Метки: измеритель, напряжений, отношения

...реверсивного счетчика 2, на вход которого поступают импульсы .с преобразователя 1, формирующего последовательность импульсов с частотой Р, равнойР=Вц(С) (Фиг. 2 д),входах измерителя соответственноЯ - круговая частота измеряемых сигналов,текущее время,на выходе аттенюатора 3 образуетсясигнал ц , равный 1 О ц=Ко(го) ц(0 =АмКа(;) ада,где 1 - начальный момент интервала измерения; К (1) - коэффициент затухания аттенюатора 3 в момент времени С;на входе усилителя 4 - сигнал Ц 4,пропорциональный разности сигналов0 ц, и ц,ц 4( ) фК 1 ц (С) ц (С) (фиг2 В)где Е - коэффициент пропорциональности,а на выходе формирователя 5 - сиг-25нал ц(С), равный модулю сигнал4(Ц, ( г.) -ц ( Е)(Фиг, 2 г) .На выходе перемножителя б образуется сигнал ц 6(1),...

Номер патента: 1264141

Опубликовано: 15.10.1986

Авторы: Гуляев, Дорух, Шеболков

МПК: G05B 23/02

Метки: звеньев, параметров, систем

...масштабирования, сигнал с выхода которого подается на второй (инвертирующий) вход сумматора 3. Изменение коэффициента передачи блока 7 производится до тех пор, пока напряжение на выходе сумматора 3 не станет равным нулю.Сигнал с гнезда Вход 1 убирают, после окончания переходного процесса в звене 13 ключ 8 замыкают, интегратор 5 переводят в режим интегрирования, в обоих интеграторах 4 и 5 устанавливают нулевые начальные условия. Затем на гнездо Вход 1 вновь подают скачкообразный сигнал, по окончании переходного процесса в звене 13 размыкают ключи 8 и 9, после чего измеряют напряжние 3 ь на выходе интегратора 5 с помощью измерительного блока 12 и считывают показания шкальных механизмов потенциометров К 6 и К 7.После фиксации напряжения 1.1...

Номер патента: 1264139

Опубликовано: 15.10.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G05B 13/02

Метки: самонастраивающаяся

...собой набор умножителей, где осуществляется умножение сигналов с выходов объекта 1 управления на постоянные коэффициенты. Сигналы с выходов блока 2 поступают на соответствующие входы блока 3, где складываются. Суммарный сигнал с выхода блока 3поступает на оба входа первого умножителя 4, на вторые входы умножителей 6 и 9и на вход блока 8. В умножителе 4 выходной сигнал блока 3 возводится в квадрат,результат интегрируется в интеграторе 5, арезультат интегрирования перемножается свыходным сигналом блока 3 и через блок 7поступает на управляющий вход объекта 1регулирования.Сигнал с выхода блока 8 через время,равное времени запаздывания, поступает напервый вход умножителя 9 и на второй входумножителя 11. В умножителе 9...

Номер патента: 1262491

Опубликовано: 07.10.1986

Авторы: Дорух, Ермоленко, Криуленко, Рыбинский

МПК: G06F 7/58

Метки: генератор, импульсов, случайных

...который поступает на первый выход генератора, на входы управления ключа 11 и интегратора 8 и на вход формирователя 4, Ключ 11 открывается на время, равное дли 50 тельности импульса формирователя 6, и случайный по амплитуде и по моменту появления сигнал с выхода масштабного блока 1 О через ключ 11 поступает на второй выход генератора (Фиг. 2). Интегратор 8 под действием сигнала с пихал формиронателя 6 обнуляется на промежуток времени, ранний длительности импульса формирователя 6. Спад импульса с выхода формирователя 6 запускает формирователь 4, который формирует короткий импульс (фиг. 2 с ), переводящий блок 3 в режим заполнения очередного отсчета сигнала о выходе блока 2. Ло окончании импульса на выходе формирователя 6 напряжение на...

Номер патента: 1252752

Опубликовано: 23.08.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G05B 11/00

...( Е С О), тоЬР)тт)РУЕТСЯ СИГНаЛ На ПЕРВОМ ВЫХОДЕ,)гпифртора 14, которым устандвливаетс энлчение К, равное К причемК ) К. Значс.ния коэффициентов Ки, К, д такте епичиц сс, ) 8 дт ) )1Д ) г ТВ Э Я В И С. И ."1 О С Ч И О 1 С В 0 й С Т В20 гС 1 ктд управц ция и требований к сис".Сме.Лтт тема управления реализуется наи зцестцых схс )Итх решециях, Лроторциоцлптпй регуляторре 2 сд)ти зус тся по гхеме угилителя с программируемым коэффициентом усиления,иц Гегратор 8 - по схеме интегратора. бросом, блоки 13 и5 контролязцдкд - путем последовательного сое 30 п 1 цеция комтараторя с нулевым поро);м г.рдбятывяция и логического элемИглд И Ворой вход которого явля Г упрдтзлюшим вхсдом блока, блок 12 коц Гропт моду:тя - путем последозгт льного...

Номер патента: 1241191

Опубликовано: 30.06.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G05B 13/02

Метки: экстремальная

...Й на входе объекта управления, в элементе 17 постоян 1 Оная составляющая сравнивается с заданным значением амплитуды Ььрй, ре-зультат сравнения интегрируется ин.тегратором 18, и .сигнал с выхода интегратора 18, пропорциональный от 15клоненияи амплитуды Й от заданногозначения Ь 8, поступает на управляющий вход интегратора 3. При этом изменяется коэффициент передачи интегратора 3, а амплитуда Ь 1 поддержива 20ется постоянной равной Ьд ,9ьСистема работает следующим образом.Основной канал оптимизации осуществляет поиск экстремума выходаобъекта управления, работая с какимто значением периода пробного воздействия, определяемый суммой сигналов на входах генератора 1, Генера-1тор 1 преобразует сумму сигналовс выхода дифференциатора 5 и...

Номер патента: 1228253

Опубликовано: 30.04.1986

Авторы: Дорух, Ермоленко, Криуленко

МПК: H03K 5/19

Метки: длительности, импульсов, минимальной, селектор

...этом случае одновибратор 21 к моменту прихода этих импульсов успевает возвратиться в исходное состояние. Если этот сдвиг не превышаетто одновибратор 21 к моменту прихода очередного импульса на вход 20 не успевает вернуться в исходное состояние и на поступивший импульс не реагирует. Однако, в этом случае на первом входе. элемента И 23 имеет место разрешающий сигнал с выхода элемента 22 задержки, импульс с входа 20 через элемент И 23 проходит на вход одновибратора 24, и последний вырабатывает импульс строба длительностью 1, который поступает на второй выход 26. Таким образом, в любом случае при поступлении коротких импульсов на вход 20 формирователя, на его первом (фиг.2 ) или втором (фиг. 2 с) выходе формируется импульс строба...

Номер патента: 1226641

Опубликовано: 23.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко

МПК: H03M 1/00

Метки: времени, интервале

...триггера 9 и выходной шиной 12 0 52030 35 50 преобразователя, а выход - с вторым входом первого интегратора 1.Преобразователь работает следуюгцим образом,В момент времени 11 приходит импульс свыхода генератора 8 и устанавливает тригпры 9 и 10 в состояние, при котором ключ4 подключает к второму входу интегратора 1 отрицательное опорное напряжение - Лоа блок 7 выключается. После этого напряжение на выходе интегратора 1 линейнонарастает со скоростью1-1 о БТгде Ь. -- измеряемое напряжение;т -- постоянная времени интеграторови 5,а напряжение на выходе интегратора 5 линейно убывает со скоростью 1 Л./т. В момент времени 1 напряжения на вы. ходах интеграторов 1 и 5 оказываются равными, и блок 6 срабатывает, что приводит, в свою очередь, к...

Номер патента: 1226494

Опубликовано: 23.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко

МПК: G06G 7/36

Метки: квадратного, корней, приведенного, уравнения

...содержит сумматор 1,квадраторы 2 и 3, сумматоры 4 и 5,входы 6 и 7 выходы 8 и 9.Устройство работает следующим образом.На вход 6 устройства поступаетсигнал, равный свободному члену иприведенного квадратного алгебраического уравнения.На вход 7 поступаетсигнал, равный половине второго коэффициента р этого уравнения.Сигнал 0 с выхода сумматора 1поступает на неинвертирующий входсумматора 4, первый инвертирунищийвход сумматора 5, второй неинвертирующий вход сумматора 1 и вход квадратора 3.Сигнал на выходе сумматора описывается уравнениемО,= - -и,- и,откудаО =Поэтому сигналы на выходах устройства имеют вид Заказ 2136/50 Тираж 671ВНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Раушска 5 Формула изобретения...

Номер патента: 1223181

Опубликовано: 07.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко, Рыбинский

МПК: G01V 5/04

Метки: двух, измеритель, импульсных, интенсивностей, отношения, потоков, случайных

...сигналам на их вторых входах. Злементы Ии 8 при наличии сигналов, соответст" вующих логической "1", на обоих своих входах вырабатывают на своих выходах импульсы, соответствующие логичес(3) кой "1" (фиг.2, диаграммы 28 и 29),которые поступают на входы одновибраторов 5 и 6 соответственно, Одновибраторы 5 и 6 срабатывают по переднему фронту поступивших на их входыимпульсов, в результате чего на ихвыходе генерируются импульсы длительностью о (фиг.2, диаграммы 30 и 31),которые поступают на управляющие входы ключей 17, 1 О и 18,Таким образом, сигналы, соответствующие логической "1", на выходаходновибраторов 6 и 5 повторяют сигналы, соответствующие логической"1" на выходах одновибраторов 3 и 4соответственно, если эти сигналы...

Номер патента: 1215064

Опубликовано: 28.02.1986

Авторы: Дорух, Ермоленко, Криуленко, Рыбинский

МПК: G01R 29/26

Метки: отношения, сигнал-шум

...шума, а ключ 7- стробирование шума в случае отЮстройки частоты принимаемои смеси сигнала и шума за полосу прозрачности фильтра 2Измеритель 4 обеспечивает измерение мощности смеси сигнала и1215064 логарифму отношения сигналов, пос 40 тупивших на его входы РсПбых = к 108Рщ 45 50 55 5 10 15 20 25 30 35 шума (Р,+Рш)., а измеритель 8 - измерение мощности шума РНа первом выходе блока 9 управления формируется сигнал (фиг.2 с),которым модулируется сигнал гетеродина 6, в результате чего на выходефильтра 2 образуется сигнал (фиг,2 Ыаддитивной смеси сигнала и шума суровнем мощности Р+Р . Ключ 3,управляемый сигналом с второго выхода блока 9, обеспечивает прохождение смеси сигнала и шума на измеритель 4 (Лиг,2 ь). Ключ 7, управляемый сигналом с...

Номер патента: 1211657

Опубликовано: 15.02.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G01R 19/02

Метки: действующего, значения, линейный, переменного

...- постоянный ток, пропорциональный сигналу 11вылК этому же входу усилителя разбаланса 6 через сумматор 5, предназначенный для суммирования постоянных напряжений, подводится ток, пропорциональный сумме постоянного напряжения 17смешения усилителя разбаланса 6 и постоянного напряжения 11 ы, Усилитель раэбаланса 6 охвачен параметрической обратной связью через балансирующий транзистор 9, поэтому при подаче входного напряжения 11 (С) выходное напряжение разбаланса вызывает изменение проводимости канала балансирующего транзистора 9 и одновременно через сумма-: тор 1 О изменение проводимости канала транзистора 1.Зависимость проводимости С ка 9 нала балансирующего транзистора 9 от входного сигнала Бвл(С), напряжения 0 и напряжения...

Номер патента: 1208567

Опубликовано: 30.01.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: G06G 7/16

Метки: делительное

...интегратора 4. Поскольку ин - тегратор 4 выполнен интегрирующим, то сигнал на его выходе линейно нарастает со скоростью, пропорцнональной уровню сигнала-делителя. При этом сигнал в делим отрицательной полярности со входа 12 поступает через замкнутый дополнительный ключи второй масштабный резистор 8 на инвертирующий вход операционного, усилителя 6, в результате чего на его выходе создается сигнал положительной полярности, удерживающий ключ 1 и дополнительный ключ 2 в замкнутом состоянии. Рост сигнала на выходе интегратора 4 продолжается до тех пор, пока этот сигнал не скомпенсирует отрицательный сигнал на инвертирующем входе операционного усилителя 6, создаваемый сигналом-делимым, т,е. пока напряжение на инвертирующем входе...

Номер патента: 1192107

Опубликовано: 15.11.1985

Авторы: Гуляев, Дорух, Ермоленко, Шеболков

МПК: H03B 29/00

Метки: атмосферных, имитатор, помех

...усилителя и явля- ходом имитатора атмосферных. Составитель Н. МатвиенкоРедактор В. Ковтун Техред М,Надь е Корректор Л. Патай Заказ 7172/56 . Тираж 871 Подписное ВНИИцИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3можно установить требуемое математическое ожидание формируемого случайного сигнала с логарифмическим нормальным законом распределения.Особенностью предлагаемого устройства является то, что распределение Ю 9) практически не зависит отраспределения мгновенных значений напряжения источника 1 первичного шума, если указанный первичный шум достаточно широкополосный, т.е. Т О 71,. Это позволяет устранить основную причину...

Номер патента: 1176347

Опубликовано: 30.08.1985

Авторы: Гуляев, Дорух, Ермоленко, Шеболков

МПК: G06G 7/16

Метки: множительно-делительное

...резистора 7. Ст Т ХТЦ -Х - -" - - А,.ьых с, г г . (3) 25 Для получения произведения двухсигналов со входов 8 и 9 следуетподавать на вход О сигнал фиксированного уровня.Для получения частного двух сиг) налов следует сигнал-делитель подать на вход 1 О, сигнал-делимое -на,вход 8 (или 9), а на вход 9(или 8) подать сигнал фиксированного уровня.По сравнению с устройством-прото.типом предложенное множительно-дели.тельное устройство характеризуетсяболее простой функциональной схемой. Са 0 =-Х -- ,вых с 6где Х - сигнал-сомножитель с входа 8;С - проводимость второго полево 2го транзистора 2; 35С " проводимость первого масштаб 6ного резистора 6.Выходной сигнал первого опера 1ционного усилителя 3 изменяет прово"димость согласованных по...

Номер патента: 1084942

Опубликовано: 07.04.1984

Авторы: Горбатов, Гришков, Дорух, Кузнецов

МПК: H03C 1/52

Метки: серродинный

...регулятор бускоряюшего напряжения содержит дифференцирующую цепь 9, первый триггерШмидта 10, дешифратор 11, второйтриггер Шмидта 12, источник 13 разнополярных напряжений коммутатор 14,интегратор 15,.Преобразователь работает следующимобразом. Преобраэуемьм сигнал поступает на сигнальный вход ЛБВ 1, Источник 7 вырабатывает периодическое пилообразное напря,"кение фиксированной частоты,. Частота этого напряжения равна требуемому частотному сдвигу выходного сигнала серродинного преобразователя относительно входного. Пилообразное напряжение с выхода источника 7 суммируется с вырабатываемым регулятором 6 ускоряющего напряжения сигналом поправки в сумматоре 8 и поступает на управляющий вход ЛБВ 1, Под воздействием периодического...
