Номер патента: 155090

Опубликовано: 01.01.1963

МПК: D05B 3/14

Метки: 155090

...вертикальный вал 9 (фиг, 2), При нажатии на педаль 18 машины опускается игловодитель 19, снабженный механизмом 20, поднимающим лапку 7, нажимаюшую при этом на нижний конец рычага 21. Одновременно верхний конец рычага 21 поднимает заслонку 12 разрезной шайбы 11, и палец 13 под действием пружины 14поднимается вверх, а двуплечий рычаг 15, поворачиваясь на своей оси,входит нижним плечом в паз кулачка 1 б и поворачивает его вместе сшайбой 8 и укрепленными на нем рычагами б пуговицедержателей, которые при этом выводятся из исходного положения (фиг, 1, положение 1), При дальнейшем вращении кулачкового механизма палец 13под действием заслонки 12 опускается, и рычаг 15 выходит из паза кулачка 16, а рычаг б пуговицедержателя останавливается в...

Номер патента: 155091

Опубликовано: 01.01.1963

МПК: D05B 3/14

Метки: 155091

...19 скобы 2.Г главному стержню 20, несущему лапку-кулису 21, прикреплен хомутик 22 и пластинчатая пружина 23 с зубообразным выступом 24 н а конце.К нижней части лапки-кулисы 21 прикреплен корпус 25 пуговицедеркателя, на котором схонтированы регулируемые по диаметру пуговиц упорные пластины 26, а над ними установлена подпружиненная прижимная пята 27, прижимающая вставленную между пластинами 26 пуговицу к выступающим краям этих пластин.Упорная выемка 28, находящаяся на игольной пластине 29, пришивасмая пуговица, а также корпус 25 пуговицедержателя устанавливаются относительно главного вала под углом 45.Работает устройство следующим образом,Пуговицу вручную насажиьают тыльной стороной на штифт-фиксатор 5, нажимают на левую ножную...

Номер патента: 156410

Опубликовано: 01.01.1963

МПК: D05B 3/02, D05B 55/14

Метки: 156410

...18, соединительного звена 19 и пластинчатой пружины 20, Кривошип 15 соединен через шпонку 21 с ручкой 13, Гайка 22, навернутая на резьбовую часть кривошипа, создает давление на пружинную шайбу 23. Последняя удерживает в определенном положении ручку 13, имеющую шкалу, Указателем для шкалы служит шпилька 24, одновременно крепящая ось 10.Механизм для регулирования ширины зигзага выполнен в виде шарнирно укрепленной на коленчатом рычаге 6 кулисы 25, которая имеет паз 26 по заданному. радиусу. Кулиса кинематически связана с эксцентриком 18 и соединена с рамкой игловодителя тяги 27 с вильчатым концом, укрепленным с помощью шпильки 28 в пазу 26 и взаимодействующим с пальцем 16 кривошипа 15.Кулачок 5, получая вращательное движение от главного...

Номер патента: 157211

Опубликовано: 01.01.1963

МПК: D05B 1/18

Метки: 157211

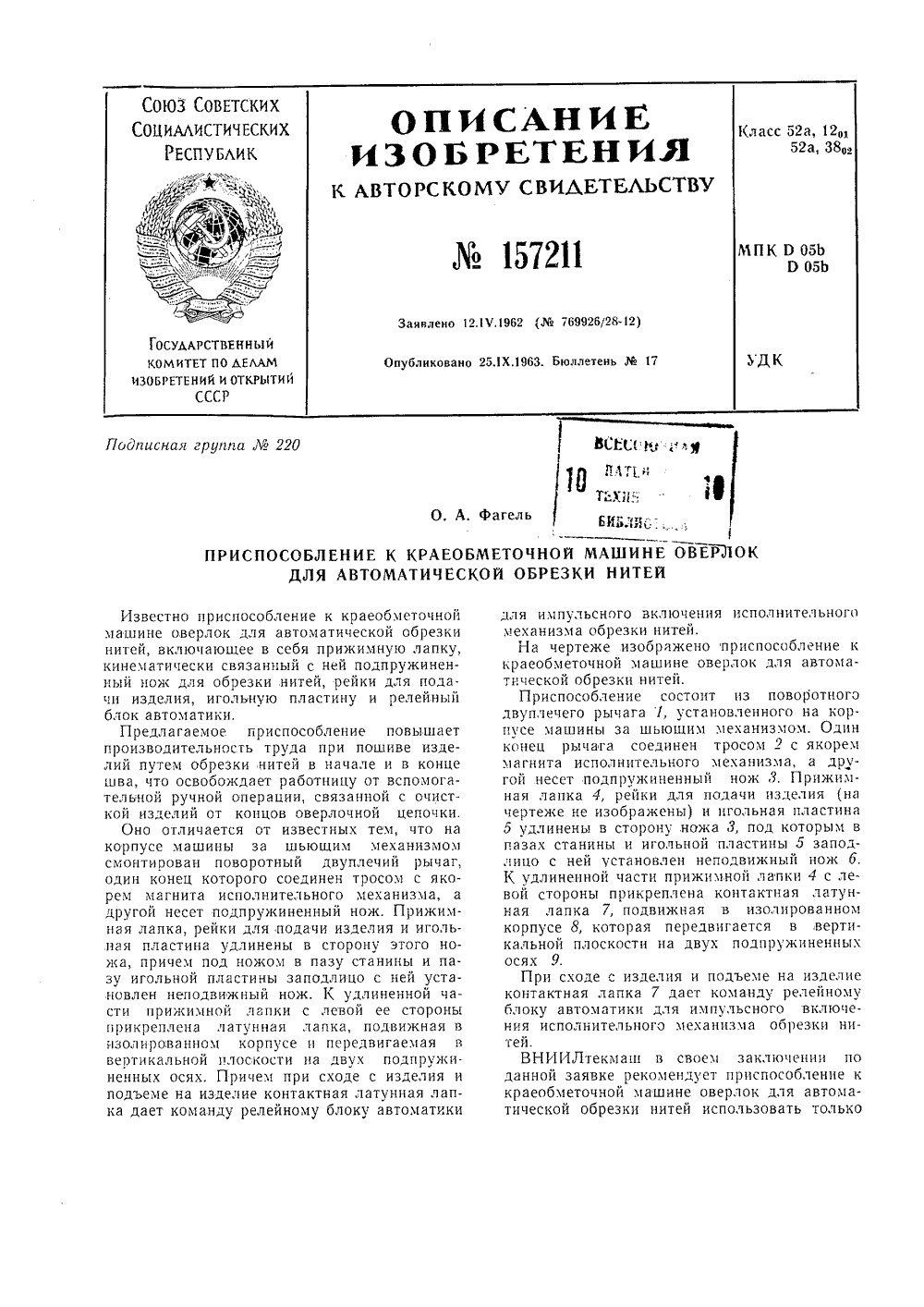

...на изделие контактная латунная лапка дает команду релейному блоку автоматики для импульсного включения исполнительного механизма обрезки нитей,На чертеже изображено приспособление к краеобметочной машине оверлок для автоматической обрезки нитей.Приспособление состоит из поворотного двуплечего рычага 1, установленного на корпусе машины за шьющим механизмом. Один конец рычага соединен тросом 2 с якорем магнита исполнительного механизма, а другой несет подпружиненный нож 3. Прижимная лапка 4, рейки для подачи изделия (на чертеже не изображены) и игольная пластина 5 удлинены в сторону ножа 3, под которым в пазах станины и игольной пластины 5 заподлицо с ней установлен неподвижный нож 6. К удлиненной части прижимной лапки 4 с левой стороны...

Номер патента: 158486

Опубликовано: 01.01.1963

МПК: D05B 15/02, D05B 3/12

Метки: 158486

...соединенной с пластиной 2,и снабженной рукояткой 4. На каретке подвижно вдоль платформы смонтирован гребенчатый контур 5, образуемый зубчатыми рейками и составляющий одно целое с направляющей, которая нмсст паз б, подобный контуру строчки. Паз предназначен для входа в него на некоторую глубину нижнего кшща оси 7, поворотно установленной в подшипнике П-образного кронштейна 8, жестко соединенного с платформой машины. Ось 7 несет на себе шестерню, сцепляемую с той или иной из зубчатых реек гребенчатого контура 5 в зависимости от места расположения нижнего конца оси 7 в пазу б. Шестерня оси 7, сцепляемая с рейками гребенчатого контура, на чертеже не видна, так как она закрыта кронштейном 8. Верхний конец оси 7 поверх этой шестерни (и...

Номер патента: 158487

Опубликовано: 01.01.1963

МПК: D05B 1/10, D05B 57/02

Метки: 158487

...цепной строчки.Механизм включает свободно смонтированный на каретке 1 вал 2 с установленными на нем пет;1 ителями 3 и приВодной Вял -1 с укрепленными на нем эксцентриками 5 и б. Каретка связана с эксцентриком 5 с помощью шатуна 7, а эксцентрик б - с валом 2 при помощи шатуна 8, подвешенного на шарнирной серьге 9 соединительного звена 10 с шаровыми подшипниками 11 и рычага 12,Цв 1 о 847 Механизм приводится в движение в результате вращения вала 2, петлители 3 которого перемещаются в направлении подачи ткани под воздействием эксцентрика 5 на ш тун 7 и каретку 1 совершающую возвратно-поступательные движения, Колебания сообщаются петлителям в направлении, перпендикулярном по 1 аче ткани, от эксцентрика 6 посредством шатуна б через...

Номер патента: 158488

Опубликовано: 01.01.1963

МПК: D05B 75/00

Метки: 158488

...ный 2 рычаге 6..)1 еклу лержавкой 4 и шт;)фтом 14, запрессованным в стержень 10,прхжина 15. Имеются фиксатор 16, закрепленный на конце кронштсйна-закима витами 17.)о время работы на швейной машине пружина 15 стрехНтся выл- В;)11 уть стерке 1 э 10 ВВерх, чему препятствует фиксатор 6, КОторый св)- пм Выст пом Вхолит В паз ле 1)кавк 1, фпксир)и стержеь 10 В Оп).- лел(нно) п)олоке 1.11, Этот за;ким мокет Оь)ть ) стаОБ,ен В )абоем ч 0 Т КН У ТО ХП ОЛ ОКЕ П П 51 Х, П Р Ч Е Х 1 Л,1 Я П Е Р Е ВОД 2 Е Г 0 И 3 ОД Н О Г 0 В Л ) У ГО ( лст) тч 1;О Отжать еГО кн:3) 1 повернть на 1 с. . При п)ИШИВ 1(е, на- :1 Р)1 Х)Е, Т(1;0 ОБ К КПУПНЬ)М ДЕТ 2 ЛЯМ. ПОС,1 Е;НИС ПРПЖПЗ 12 ЮТСЯ и СтоЪо 158488 Предмет изобретения Стол для швейных машин, включающий...

Номер патента: 159102

Опубликовано: 01.01.1963

МПК: D05B 57/14

Метки: 159102

...прижима накладно.го кольца к корп) су челнока.Для фиксации накладного колы;а на корпусе закреплены шпильки.1-1 а фиг. 1 изображен общий вил челночногоустройства; на фиг. 2 - вил устройстга сбоУстройстго состоит из корпуса 1 съемногонакладного кольца 2 и прижимной скобы,3,выполненной в ви;1 е половины многогранника, шарнирно соединенной с накладным кольцом 2 при помощи осей 4,Корпус 1 спаб 5 кен выступами 5, а прняимная скоба 5 имеет пружинящие, загнутыевнутрь рожки 6 и язычок 7,1и А. А, БушуевеДЛЯ ШВЕЙНЫХ МАШИН 1-1 а корпусе 1 закреплены шпильки 8 лля фнКС 211 НИ Наклггдного КОЛь 112В рабочем ноложсшщ .1 нд фнг. 2) рожки 6 заходят з;1 вг.гстпы а к 01 псд 1 н прижимаОт налдлнос к 0,11 но 2 к корису.Для снятия наклалного кольца 2 с...

Номер патента: 159597

Опубликовано: 01.01.1964

МПК: D05B 1/10, D05C 15/34

Метки: 159597

...и опускаетсл стержень 2, несущий укрепленный на прижимной лапке выше и параллельцо ее поверхности ", орсоооразователь 3, регулируемый по высоте указателем , и лезвие 5 для разрезашгя петли ворса. Под указателсм высоты ворса расположена шкал;6, фиксирующая высоту ворса на ткани Л. Ворсообразователь т под дсйстгнем пр) кипы 7 непрерывно находится в ццкием положении.После нанесения ца ткань Л трафаретного рисунка, в отверстие иглы Я заправляют верхцю 1 о ворсовую шерстяну 1 о, мулине нли вискозную, синтетическую) и нижнюю грунтовую метрический номер 10) нити в установленном для данного класса машины порядке так, что натяжение пергой из них ослабляют, а второй усиливают посредстгом регулятора натяжения. Затем ткаць Л помещают под лапку,...

Номер патента: 159712

Опубликовано: 01.01.1964

МПК: D05B 35/08

Метки: 159712

...винтов 3 параллельпые линейки 4 и 5, которые шарнирно соединены планками б, фиксируемыми винтом 7, и имеют вырез для свободного движения рейки транспортера ткани во время работы швейной машины, градуированные шкалы 8 и 9. На платформе швейной машины укреплена откидная линейка 10.Приспособлением пользуются после стачивания первой складки обычным образом. Затем с помощью винтов 3 и шкалы 9, устанавливают линейку 4 на необходимую ширину застрочки складок, а линейку 5 посредством винта 7, планок б и шкалы 8 - на необходимое расстояние между складками. При положении 1 ткань со стаченной первой складкой оказывается подложенной так, что внутренняя часть последней упирается в левый край линейки 5, а при положении П ее перегибают через...

Номер патента: 160421

Опубликовано: 01.01.1964

МПК: D05B 15/02, D05B 27/06

Метки: 160421

...27.3 От мсхдзч включает эксцентрк 29, силяшй д рдспрслслтель (ьч валу 17 и лв- гдющй камеь 81", которь:скользит в пазу лы 1 плд 81, ерслдющего колебательное двин(с с к 515 О 1 п( 82, Последнии Закреплен ня сл(1 м кос полого цала 83. На другом конце 5 З,д ь 8 1.айс 1 екриВОшип дг, КОГО 1)ыЙ срез тягу 81 срслдст лвжение штагс 86. Верх й КОС СВ 513 ЗС рСЕЧНЫМ ДВИГЗТЕ;1 ЕМ 5,ф получз 1 ощ 1 м горзо:тальс;с персмещеис, рдвос по величине перемещению верхней лдк; .1.Рссчый ЛВ 1 ГЯ 1 сль 6, осуществляющий по(.алкч жнсго:(атерсля, приводится 15 коебдтсльос движение в ГО 1313 ОталыОс Плос 1(ОСТОТ М(ХЛ 3.1 Я, ПОМСШСНОГО ТДКЯ(С Д РЗС- прслслтельом валу 17, а котором имеется эксцетрпк 87, псре свигдюшй камень 88, косОсь юший льло 89,...

Номер патента: 162414

Опубликовано: 01.01.1964

МПК: D05B 1/10, D05B 57/02

Метки: 162414

...связью, которая выполненна в виде укрепленного на станине машины параллельно валу 3 с петлителем эксцентричного пальца 13 и взаимодействующей с ним вилки 14, смонтированной на ползушке 6.Работает механизм следующим образом.Петлитель совершает возвратно-поступательное движение вместе с валом 3, перемещаясь параллельно линии строчки. Причем поступательные перемещения сообщаются последнему от эксцентрика 7 через шатун 9 и ползушку б, Держатель и петлитель поворачиваются вокруг оси вала. В результате этого петлитель перемещается поперек линии строчки для захвата и сброса петель игольных нитей. Это движение петлитель получает от кривошипа 10 через пространственную кривошипно-коромысловую систему. Вал свободно проходит через...

Номер патента: 162415

Опубликовано: 01.01.1964

МПК: D05B 3/10, D05B 37/02, D05B 57/04 ...

Метки: 162415

...виде диска бб с пазом, вращающегося в корпусе 67, имеющем каналы, к которым подведены трубопроводы; 68 - от гидрозолотника 69 с электроуправлением и 70 - к цилиндру 60, Диск бб жестко закреплен ца главном валу 5 машины. При равномерном вращении главного вала вместе с диском паз последнего периодически совпадает с каналами корпуса 67, и в это время масло подается в цилиндр 60, перемещая за каждый оборот вала 5 шток 59 и вместе с ним основание 16 ца определенную величину, равную длине стежка. Величина подачи регулируется изменением количества подаваемой жидкости при помощи регулятора 71 и гидрозолотников 69 и 72 с электроуправлением, которые работают попеременно то на давление, то на слив.Для останова шьющего механизма и главного вала 5...

Номер патента: 163062

Опубликовано: 01.01.1964

МПК: D05B 1/10, D05B 49/02

Метки: 163062

...2 машины.При нахождении игл 8 и 9 в нижнем положении отверстия 10 и 11 цитеподатчиков 3 и 7 находятся на одном уровне. Отверстие 12 цитеподатчика 3 размещено приблизительно ца 2 лл ниже отверстия 13 нитеподатчика 7.Работает приспособление следующим образом.По мере подъема игл от нижнего положения отверстие 12 поднимается вместе с игловодителем 2, а отверстие 13 несколько отстает от отверстия 12, так что к моменту подхода петлителя 14 к игле 9 для захвата баллона ее нити 15 отверстие 12 размещено приблизительно на 2 лл выше отверстия 13. Длина пити 15, выбранная отверстиями 13 и 12, приблизительно равна ходу иглы от нижнего положения до момента захвата,К моменту подхода петлителя 14 к игле 8 подъем отверстия 10 приблизительно на 5...

Номер патента: 163063

Опубликовано: 01.01.1964

МПК: D05B 75/00

Метки: 163063

...в корпусе подшипников, смонтированным на траверсе.На фиг. 1 изображен стол, вид сбоку; на фиг. 2 - то же, вид сверху.На станине 1 укреплена столешница 2, траверса 3 и педальный привод, состоящий из электродвигателя 4, фрикционного диска 5, шкивов б, связанных ременной передачей со шкивами швейных машин.В столешнице 2 вмонтирован диск 7, на котором укреплены, например, две швейные машины. Для поворота диска 7 стол снабжен приспособлением, представляющим собой укрепленную на диске 7 скобу 8 с вертикальным валом 9, установленным в корпусе подшипников 10, смонтированным на траверсе 3. ск 7 опирается на ролики 11 рабочем положении защелредмет изобретени 1. Стол для швейных машин, включающий столешницу, укрепленную на станине, траверсу...

Номер патента: 164519

Опубликовано: 01.01.1964

МПК: D05B 1/10, D05B 65/02

Метки: игл, машине, нитей, обрезки, петлителя, плоскошовной

...использования приспособления на машинах с плоской платформой, нитеоттягиватель смонтирован под игольной пластиной и выполнен в виде трубчатой направляющей с захватом для нитей, подвижного с ней и в ней ножа с крючком для создания запаса нити и регулируемых упоров на пути ножа. Механизм для установки игл выполнен в виде электромагнита, включаемого при ослаблении педали пуска машины, и двуплечего рычага, одно плечо которого втягивается электромагнитом, а другое подпружинено и снабжено вилкой, включающей фрикцион через контрпривод при подъеме игл после оста- нова машины.На фиг, 1 изображен нитеоттягиватель описываемого приспособления; на фиг. 2 - кинематическая схема приспособления,Нитеоттягиватель смонтирован под игольной...

Номер патента: 164520

Опубликовано: 01.01.1964

Авторы: Дурыгина, Научно, Сидоркина, Хер

МПК: D05B 27/12

Метки: иглу, машине, подачи, сшиваемого, швейной

...изображено предлагаемое приспособление, вид спереди; нафиг. 2 - то же, в плане; на фиг, 3 - то ке,вид сбоку.. Приспособление содержит два параллельных ленточных транспортера 1 и 2 для укладки лоскута и подачи его к швейной машине 3.Последняя установлена перпендикулярно кнаправлению движения транспортеров такимобразом, что игловодитель 4 и прижимнаялапка б располокены между транспортерами.Привод швейной машины и транспортеровосуществляется от электродвигателя б черезредуктор 7 приводными роликами 8,ЙНОЙ МАШИНЕ ДЛЯ ПОДАЧТЕРИАЛА ПОД ИГЛУ Лоскут к швейной машине подается равномерно прижимным механизмом, выполненным в виде двух колец 9, смонтированных в подвижной обойме 10 посредством направ ляющих и прижимных роликов 11 и 12.Обойма...

Номер патента: 166226

Опубликовано: 01.01.1964

Авторы: Ная, Сергеев, Шелудько

МПК: D05B 21/00

Метки: полуавтомат, швейный

...снабжена двумя фотодиодами 35 и 3 б, засвечиваемыми осветителем 37 через контур 13 строчки копира и включенными в мостовую схему 38, управляющую через уси 5 10 15 20 25 30 35 40 45 50 55 60 65 4литель 39, реле 40, трансформатор 41 обмоткой 42 управления этого электродвигателя,Другая фотоэлектронная схема (см. фиг. 3),предназначенная для управления электромагнитом 12 сиикения скорости швейной машины, снабжена фотосопротивлением 43, затемняемым командными метками 14 копира,включенным в мостовую схему 44 с электронным реле 45 на выходе, включающим своими контактами 4 б (см, фиг. 5) этот электромагнит.Третья фотоэлектронная схема (см. фиг. 3,4 и 5) служит для управления электромагнитом 25 реверсирования-вращения подающегоколеса 20 и...

Номер патента: 166227

Опубликовано: 01.01.1964

Авторы: Брич, Захарнн, Оберштейн

МПК: D05B 27/18, D05B 33/02, D05B 37/04 ...

Метки: колец, машине, образования, тесьмы, швейной

...чего клин 37 через палец 40 и вилку 41 расцепляет полумуфты 42, останавливая вращение ролика 27.Механизм для подачи концов тесьмы под иглу шьющего механизма швейной машины для их сшивания состоит из ползуна 46, помещенного в направляющих 47, неподвижного захвата 48, укрепленного на ползуне 46, и подпружиненного подвижного захвата 49, шарнирно соединенного с захватом 48, клина 50 для открывания и закрывания захватов и стойки 51.Ползун 46 связан через тягу 52 с рычагом 11, взаимодействующим с соответствующим кулачком распределительного барабана и передающим возвратно-поступательное движе. ние ползуну 46.Клин 50 взаимодействует со стойкой 51, установленной на направляющей 47 и шарнирно-соединенной с подвижным захватом 49.При поступательном...

Номер патента: 167136

Опубликовано: 01.01.1964

Авторы: Архипов, Горохов, Лихачев, Облезов, Яблоков

МПК: D05B 27/06, D05B 73/12

Метки: изделия, машине, перел1ещения, стачиваемого, швейной

...механизма перемещения верхней и нижней деталей изделия и игольную пластинку 3, на поверхности которой нанесены рифли 4 для торможения материала нижней детали. Передний конец лапки удлинен для 10 взаимодействия ее с рифлями игольной пластинки, Рабочая поверхность рейки 2 наклонена так, что ее передний край при подъеме не выходит за пределы уровня рабочей поверхности игольной пластинки 3. При этом 15 задний конец рейки 2, выходящий выше уровня игольной пластинки 3, поворачивает лапку и прижимает ее удлиненный передний конец к рифлям 4 игольной пластинки, растягивая материал, помещенный под иглу швейной ма шины.На лапке имеется приспособление для торможения верхних деталей изделия, которое может быть выполнено в виде укрепленной на...

Номер патента: 168104

Опубликовано: 01.01.1965

МПК: D05B 35/02, D05B 73/12

Метки: 168104

...подвижно соединенный с ним откидной направитель 7. Кронштейн может поворачиваться вокруг винта 8, который проходит через пластину 9, закрепленную на игольной пластине. Пружина 10 фиксирует кронштейн б в двух положениях. Приспособление снабжено сменным вкладышем П, входящим в направитель 3.Стачив ание и выверты ванне вытачного шнура происходит следующим образом. При откинутом в сторону направителе 7 и поднятой лапке 12 полоски ткани укладывают на выступ 2 игольной пластины 1. Полоска ткани огибает направитель 3 и трубку 4 и складывается пополам. При этом нижняя половина полоски помещается между верхней плоскостью выступа 2 и направителем 3,Затем опускают лапку 12, которая прижимает полоску ткани к выступу 2 и поворачивают кронштейн б...

Номер патента: 169387

Опубликовано: 01.01.1965

Авторы: Зак, Зев, Иванов, Комкона, Лечй

МПК: D05B 35/02

Метки: вывертывания, издели, машине, одновременного, полых, стачивания, швейной

...краев обрабатываемого изделия.На чертеже изображен общий вид предлагаемогс приспособления.На основании 1, при помощи которого приспособлсние укрепляют на платформе швейной машины, смонтирован рычаг 2, поворачивающийся вокруг шарнирного винта 8. К рычагу 2 прикреплен направитель, состоящий из двух шарнирно соединенных верхней и нижней частей 4 и 6, На нижней части 6 направителя укреплена изогнутая трубка 6, конец 7 которой выведен за пределы направителя. В закрытом положении верхняя часть 4 направителя удерживается защелкой 8.Приспособление размещают перед лапкой машины. отает приспособление следующим об Рычаг 2 с направителем при открытои верхней его части 4 отводится в сторону из рабо 5 чей зоны, и конец изделия, например...

Номер патента: 169388

Опубликовано: 01.01.1965

МПК: D05B 27/06, D05B 35/06

Метки: 169388

...валик И плуцжеру 15 механизма выдавливателя. Плуцжер 15 выдавливает материал по линии отделочной строчки в момент прокола его иглой, образуя рельеф.Механизм перемещения материала изделия и прижима его выполнен в виде двуплечего рычага 1 б, цесушего рейку 17 и лапку 18. Рейка 17 получает колебательное движение от регулируемого эксцецтрика 19, помещенного ца главном валу 1, через шатун 20, коромысло 21, вал 22 и тягу 23,Двуплечий рь 1 чаг 1 б приводится в движение от эксцентрика 24 главного вала через шатуц 25, шарцирцый вал 2 б и обеспечивает поочередное перемещецие материала изделия и169388 юг 7 его прижим в момент прокола иглой. Поднимается лапка 18 двуплечим рычагом 27, Изменение направления движения материала для получения...

Номер патента: 169995

Опубликовано: 01.01.1965

Авторы: Кузнецов, Михайлов, Немец

МПК: D05B 1/12, D05B 35/06

Метки: машине, окантовки, полосками, срезов, стачивающей, ткани, швейной, швейных

...в рабочую арнира в сторону вставляют в паз 13 . Затем приступают окантовки. 1 одписная группа Лге 220 Известное приспособленишвейной машине для оканткани срезов деталей швейнжит основание с укрепленнвителем,Для удобства заправки полосок ткани направитель в предлагаемом приспособлении выполнен в виде фигурной пластины с укрепленной на ней откидной подпружиненной крышкой, при этом приспособление шарнирно смонтировано на платформе машины для обеспечения вывода его из рабочей зоны.На чертеже изображено предлагаемое приспособление, общий вид.Оно содержит направитель 1, выполненный в виде фигурной пластины, соединенной с основанием 2. К пластине прикреплена откидная крышка 3 с рукояткой 4. Крышка прижата к направителю при помощи...

Номер патента: 170277

Опубликовано: 01.01.1965

Авторы: Пин, Степанов

МПК: D05B 81/00

Метки: обменное, полуавтоматическое

...пластинами-ограничителями.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - устройство в разрезе по А-А на фиг, 1; на фиг. 3 - приемный механизм, вид спереди и сверху; на фиг. 4 - магазин, продольный разрез.Полуавтоматическое обменное устройство состоит из собранных и корпусе 1 нескольществления обмена швея вводит ис. ную иглу 9 в калиброванное отвероответствующего номеру иглы приеханизма. Игла устанавливается в 11 направляющей планки 12, заь своими заплечиками на опорной 13 каретки 2. Затем при нажатии на каретка перемещается влево до упои этом собачка 1 б, прижимаемая 17, будет скользить по пазу 18 наей планки 12. при проходе мимоиглы 9 будет отжата ею и не застопорит каретку.В случае нажима на кнопку при отсутствии в...

Номер патента: 171254

Опубликовано: 01.01.1965

МПК: D05B 3/04

Метки: 171254

...на однойоси с рычагом 14, взаимодействующим с кулачком 6.На этом кулачке укреплен кулачок 15, который воздействует на рычаг 16 и посредством 15 системы тяг и рычагов 17 - 21 осуществляетподъем подающей лапки 9 в момент возврата ее и опускания.С целью направления материала и равномерного его продвижения механизм снабжен 20 направляющими лотками 22 и подпружиненными губками (на чертеже не изображены) для прижима материала к этим лоткам.Двухниточная зигзагообразная строчка образуется в результате одновременного переме щения материала в продольном и поперечномнаправлениях относительно иглы. Механизм перемещения материала приводится от главного вала швейной машины посредством обгонной муфты 1 и системы рычагов 5, перемещаю- ЗО...

Номер патента: 171725

Опубликовано: 01.01.1965

Авторы: Богданов, Головное, Земл, Окороков, Сафиулин, Сафронов, Сорокин

МПК: D05B 23/00

Метки: матовязальная

...в д ение колен 15 чатым валом 9.Механизм транспортирования настила содержит бесконечные цепи 10 со штифтами 11и храповым приводом 12, который приводится в движение посредством рычага 13 кулач 20 ком И, вращаемым цепной передачей 15 редуктора,Механизм прошивания настила установленпод цепями со штифтами и содержит тамбурные иглы 1 б, закрепленные на брусе 17, при 25 водимом в возвратно-поступательное движение кривошипно-шатунной передачей 13.С брусом скреплены ножи (не изображены)для обрезания краев настила,Устройство подачи шпагата 19 к иглам соз 0 шпулями 20 (по числу игл) установлено падцепями со штифтами и содержит для каждой из шпулей тормозной ролик 21, охватываемый шпагатом, подпружиненный прижимной ролик 22, выравнивающий...

Номер патента: 172620

Опубликовано: 01.01.1965

Авторы: Ермилов, Корчагина, Рухович, Черв

МПК: D05B 21/00

Метки: полуавтомат, стачивания, швейныхизделий

...на вертикальном валу 5 эксцентриком 18, который обеспечивает прерывисто-вращательного движение приводному валу 7.Для сообщения кассете 9 реверсивного движения на приводном валу 7 установлены две втулки 19 и 20, соединенные посредством фигурных рычагов 21 и 22, которые шарнирно закреплены в корпусе машины, с пазом копирного диска 23 и храповым механизмом, содержащим храповое колесо 24 и собачку 25, Храповое колесо 24 и копирный диск 23 укреплены на общем валике 2 б, на котором помещен рычаг 27, который под действием электромагнита (на чертеже не изображен) поворачивает посредством собачки 25 храповое колесо 24 и копирный диск 23. При этом на шарнирах 28 поворачиваются рычаги 21 и 22, перемещая на валу 7 втулки 19 и 20.Механизм...

Номер патента: 173596

Опубликовано: 01.01.1965

Авторы: Комиссаров, Сторожев, Целищева

МПК: D05B 57/14

Метки: вращающийся, машинам, челнок, швейным

...движениекривошипным валом 13, имеющим кулачокнитесбрасыв атель 14 для натягивания чел 20 ночной нити,Вал установлен так, что его ось О, несколько смещена относительно оси О корпуса челнока.Челнок работает следующим образом.25 При вращении гильзы в корпусе ее заостренный передний конец захватывает петлюигольной нитки и свободно скользит по ней,не увлекая за собой челночную, При дальнейшем движении гильза походит в петлю и30 расширяет ее. Расположение прорези 9 поднекоторым углом а к оси вращения гильзы (фиг, б) способствует лучшему скольжению нитки 10 по грани конца гильзы.Для свободного прохождения игольной нитки между гильзой и кривошипным валом последний периодически взаимодействует с задней частью 15 гильзы, При этом происходит...

Номер патента: 174518

Опубликовано: 01.01.1965

Авторы: Архипов, Богданов, Николаенко, Рухович

МПК: D05B 27/18, D05B 3/02, D05B 57/14 ...

Метки: многолинейной, образования, швейная

...па каретке 18.25 На распределительном валу 13 установлены эксцентрики 1., 20 для цродвпРкецця п псдт.смя дз",(гателя 4 ткани. От зксцецтрпка9 через дышло 21 колебательное движение передается валику 22, который переме;цает 50 двигатель ткани з п(.одольпом папраглеппи.От эксцентрика 20 через вилку 23 колебательное движение передается валику 24, который посредством толкателя 25 перемещает двигатель 4 в вертикальной плоскости,Для надежного продвижения материала в машине применены тянущие верхний 26 и нижний 27 ролишки.Верхний ролик 2 б свободно вращается, Он смонтирован на подпружиненном стержне 28 с помощью укрепленной на ием дсркавки 29, а нижний ролик 27 жестко закреплен иа валу 30, который получает колебательное движение от...
