Номер патента: 121366

Опубликовано: 01.01.1959

Авторы: Блазнин, Давыдов, Лавров

МПК: D01H 11/00

Метки: вытяжных, других, малодоступных, машин, мест, прибор, приборов, прядильных, пуха, чистки

...муфты121366сцепляется со второй половинкой 13 муфты, закрепленной на конце другой половины 14 составного вала, опирающейся на шарикоподшипники 15, запрессованные в задней части 2 корпуса, и снабженной на противоположном конце четырехгранным гнездом 1 б для соединения составного вала с гибким тросом 17. Другой конец троса присоединен к фрикционному колесу 18, ось 19 которого вращается в подшипниках подвижного корпуса 20, соединенного со стойкой 21 зажимной скобы 22, В нижней части скобы 22 монтирован зажимной винт 23, снабженный упором 24 и поворачиваемый за головку 25.Прибором пользуются следующим образом.Ба веретенный брус (на чертеже не показан) прядильной машины между гнездами, под веретенной тесьмой, накладывают зажимную скобу 22...

Номер патента: 122053

Опубликовано: 01.01.1959

Автор: Модин

МПК: D01H 5/10

Метки: гребней, льняного, машинах, пенькового, приготовительных, производства, чистки

...гребнем и вытяжным цилиндром.В описываемом приспособлении в отличие от известного держатель гьпюлнен в виде дужки, жестко соединенной своимн концами с чистителем вытяжного цилиндра и несущей один свисающий конец полоски кожи, другой конец которой прикреплен к тому же чистителю, что упрощает конструкцию.На фиг. 1 изображен продольный вид приспособления; па фиг. 2 - вид приспособления в поперечном разрезе.Приспособление для чистки гребней выполнено в виде проволочной дужки 1, жестко прикрепленной к скребковому чистителю 2 вытяжного цилиндра 3. Через дужку перекинута полоска кожи 4, один конец которой прикреплен к тому же чистителю 2, а другой свободно свисает с дужки.Гребень 5 при своем падении касается иглами свисающего конца...

Номер патента: 122054

Опубликовано: 01.01.1959

Авторы: Лебедев, Литовченко

МПК: D01H 1/24, D01H 3/18

Метки: барабанов, жестяных, крутильных, машинах, прядильных, разъединения

...на тележке 1 монтирована стойка 9 с двумя вертикально расположенными винтами 10, служащими для удаления из поршневых цилиндров 6 рабочей жидкости.Для разъединения секций жестяных барабанов приспособлением пользуются следующим образом, На шпиндель 11, соединяющий две соседние секции 12 жестяного барабана, надевают серповидные полудиски 8 таким образом, чтобы они внутренней частью упоров 7 были обращены друг к другу, а закрепленными на них ребрами И опирались на фланцы секций 12 жестяного барабана, после чего между упорами 7, с обеих сторон жестяного барабана, устанавлива 1 от поршневые цилиндры 6 и при помо 1 ци рукоятки 3 приводят в действие насос 2. Последний, накачиМо 22054 вая в цилиндры б рабочую жидкость, заставляет поршни...

Номер патента: 122318

Опубликовано: 01.01.1959

Автор: Сучков

МПК: D01H 13/10, G01L 1/04

Метки: валики, вытяжных, машин, нагрузок, нажимные, прибор, приборов, прядильных

...на стержень б индикатора 7, по шкале которого определяется нагрузка. Для установки скобы 1 в крестики вытяжного прибора она снабжена с двух сторон боковыми выступами 8.Нагрузка на нажимной валик с помощью описываемого прибора определяется следующим образом.Прибор устанавливают на вытяжном приборе прядильных и т. п. машин на место нажимного валика, для которого определяют нагрузку воспринимаемую им от грузового устройства вытяжного прибора. При, этом своей нижней радиусной частью 2 прибор опирается на рифленый цилиндр (на чертеже не показан), а боковыми выступами 8 входит в122318 крестики вытяжного присора. На верхнюю часть 3 скобы 1 ложится седелка (на чертеже не показана) под нагрузкой, действовавшей на вынутый нажимной валик....

Номер патента: 122420

Опубликовано: 01.01.1959

Авторы: Кориковский, Романко

МПК: D01H 1/11, D01H 7/88

Метки: прядильно-крутильная

...изображенный на схеме, веретено 1 работает в качестве прядильно-крутильного, причем кольцо о бегунком в данном случае не используется, а веретено 2 работает в качестве прядильного с использованием кольца 4 и бегунка з. До этого веретено 1 работало как прядильное с наработкой початка 8 пряжи. Во время работы веретена 1 в качестве прядильно-крутильного пряжа 9, по122420лучаемая из мычки,.выходящей из вытяжного прибора, проходит внутри пустотелого веретена 1, соединяется с пряжей 10, сматываемой с початка 8 и проходящей также внутри пустотелого веретена 1, скручнвается с ней, и полученная крученая пряжа 11 наматывается при помощи мотального барабанчика б на бобину 7. В это же время веретено 2 работает в качестве прядильного, выпрядая...

Номер патента: 122571

Опубликовано: 01.01.1959

Авторы: Нагель, Шенхерр

МПК: D01H 7/76

Метки: волокна, двухступенчатый, диск, искусственного, машинам, прядильный, прядильным

...расточку, в которую запрессован цилиндрический выступ вытяжной ступени, изготовленной из прессованного стекла и снабженной тумбой, входящей внутрь цилиндрического ролика.На чертеже изображен в разрезе двухступенчатый прядильный диск, Он выполнен в виде цилиндрического ролика 1, изготовленного из пластмассы заодно с поддерживающей его втулкой 2 и ребрами 3 жесткости, и посаженного на ось 4, которая свободно вращается в гнезде б, причем внутренняя поверхность ободи .ромка имеет расточку, в которую запрессован выступ б вытяжной ступени 7, изготовленной из прессованного стекла и снабженной входящей внутрь цилиндрического ролика 1 центрированной на оси 4, с небольшим зазором 8, тумбой 9, которая для передачи крутящего момента...

Номер патента: 122690

Опубликовано: 01.01.1959

Авторы: Кудрявцев, Тараканов, Успехов

МПК: D01H 13/18

Метки: ленточной, останова, питающего, срабатывании, холстика

...3. Другой конец штока шарнирно соединен с двуплечим рычагом 4, смонтированным под столиком 1 на кронштейне 5 при помощи шарнира б. Другое плечо рычага 4 соединено средней частью с пружиной 7, укрепленной на кронштейне 5 посредством регулирующего винта 8. Против конца этого плеча рычага смонтирована качающаяся на оси 9 серьга 10 останова машины.Проходящий по питающему столику 1 под некоторым натяжением холстик надавливает сверху на планку-педаль 3, которая, в свою очередь, поворачивает посредством штока 2 рычаг 4, поднимая его левое плечо так, что качающаяся серьга 10 свободно качается, не встречая со стороны рычага никаких препятствий.122690В случае обрыва или срабатывания холстика, последний прекращает надавливать на...

Номер патента: 122691

Опубликовано: 01.01.1959

Авторы: Гольденберг, Грушиновский, Кабаков, Мусатов, Семин, Фокин

МПК: D01H 7/60

Метки: бегунок, бортиком, кольцо, крутильных, машин, прядильных, узким

...бортик сторон распотикали и без ода к поверх- ( имеет длину ревышающую 1 стн ОО)тпкт) УЗКИХ )О)ТКО) и крутпльпых ма 1 1 то, с целью повыш гунка по кольцу, п ого пстиранпя и пе оризонтальная плос шней и внутрешей пенлнкулярно к ве 1 угла в месте пере.; и кольца, а бегуно юй части ножек, и тренней, рабочей,1(,огьцо спрядилыыхи 1 ееея тем,движения беслета, быстрка, нижняя гкольца с внеложена перскругленияностям стенкгоризонталь 1шприц вукольца,В известных стандартных кольцах бегунок работает своим телом по бортику кольца, что не позволяет повысить скорость бегунка, прп этом он быстро истирается и перегревается, а скругление угла перехода бортика к поверх ности вертикальной стенки кольца вызывает слеты бегунков с кольца.В описываемых...

Номер патента: 123064

Опубликовано: 01.01.1959

Авторы: Бабков, Киквадзе

МПК: D01H 13/16

Метки: крутильных, машинах, нити, обрыве, питания, прекращения

...отхода выпускного валика 1 от цилиндра 3 при обрыве нити 6. Непосредственно за кр 1 очкОм-щупом 5, по ходу ц 11 ти 6, под последнейста 1 Овлец неподвижный проволочный стержень 7, воспринимающий ца себя колебания в натяжении нити б.Приспособление работает следующим образом. Нить 6, движущаяся между вращающимися цилиндром 3 и выпускным валиком 1 к веретену (на чертеже не показано) крутильной машины, проходя через крючок-щуп 5, поддерживает в приподнятом положении одноплечий проволо 1 пый рычажок 4, который в свою очередь поддерживает рамку 2, при. жимая выпускной валик 1 к цилиндру 3. Прц обрыве нити 6 крючок-щуп 5 с рычажком 4 опускаются вниз (на чертеже обозначено пунктиром),:а 12 Ю 64 освобождая рамку 2 выпускного валика 1, вследствие...

Номер патента: 123065

Опубликовано: 01.01.1959

Автор: Джозеф

МПК: D01H 5/48

Метки: вытяжных, грузового, машин, освобожденном, положении, приборов, прядильных, рабочем, рычага, фиксирования

...кромки шайб 18 снабжены опорными плечиками 24 и 26. Плечико 24 расположено выше оси валика 6 и направлено в обратную сторону от плоскости этой оси, плечико 26 - ниже оси валика 6 и находится примерно в ее плоскости.Между шайбами 18 имеется распорная дужка 26, согнутая по кромкам шайб и прикрепленная концами к заклепкам 27.Эксцентричный запор представляет собою две склепанные плоские прямоугольные пластинки 28 и 29, расположенные между установочными щечками 10, втулкой, состоящей из шайб 18, и верхней частью 8 грузового рычага. Пластинка 28 выполнена длиннее пластинки 29 и обе они имеют нарезные отверстия для регулируемого болта 30 с шестигранной головкой. Болт 30 в рабочем положении упирается в нижнюю плоскость верхней части 8...

Номер патента: 123282

Опубликовано: 01.01.1959

Авторы: Иванов, Ставцов

МПК: D01H 9/06

Метки: выемки, длязакрепления, кружек, кулича, манжет-вкладыш, машин, нити, прядильных, центрифугальных

...центрифугальной кружки 3 и кулича 4 из манжета-вкладыша 1. Отливка манжета-вкладыша 1 в пресс-форме из эластичной палстмассы упрощает его изготовление по сравнению с известными манжетами, выполненными в виде металлического штампованного горшка.Манжетом-вкладышем пользуются следующим образом. В стандартную центрифугальную кружку 3 вставляют манжет-вкладыш 1, опускают в отверстие 2 воронку. (на чертеже не показана) и включают веретено По окончании намотки кулича 4 вынимают из кружки 3 манжет 1 с ку личом 4 и выбрасывают кулич 4 на поднос. Конусные стенки манжета. вкладыша 1 облегчают выемку его из кружки 3 и кулича 4 из манжета.М 123282 . Предмет изобретения Манжет-вкладыш для закрепления нити и выемки кулича из кружек центрифугальных...

Номер патента: 123437

Опубликовано: 01.01.1959

Авторы: Алексеев, Артамонова, Омячкин

МПК: D01H 13/24

Метки: ленточной, останова

...23 магнитного пускателя, обеспечивающих останов этой машины в среднем положении ее каретки.Сигнальная лампочка 24 в устройстве сигнализирует о наработке ровницы заданной длины; сигнальная лампочка 25 сигнализирует об останове ровничной машины для съема наработанной ровницы.Действует устройство следующим образом.При наработке ровницы заданной длины ооразуются и подготавливаются цепи срабатывания электромагнита бшагового искателя, электромагнита 19 для расцепления муфты сцепления, реле 1 б и сигнальных ламлочек 24 и 25.После срабатывания электромагнита 19 происходит расцепление муфты сцепления 18, прекращается движение червячной пары 17 в приводе к эксцентрику 8 и соответственно - движение щеток 2 и 5 шагового искателя.В цепь...

Номер патента: 123438

Опубликовано: 01.01.1959

Автор: Цнии

МПК: D01H 1/11, D01H 7/88

Метки: прядильно-крутильная

...к первой под действием центробежной силы, Тормоз 9 служит для останова веретена.Под центробежными зажимами расположена вспомогательная пара валиков, состоящая из металлического рифленого цилиндра 10 и прижатых к нему валиков 11 с эластичным покрытием. Эта пара служит для регулирования натяжения выпрядаемой нити 8 на участке от вытяжного прибора 4 до нижнего конца веретена. Регулирование производится путем изменения скорости вспомогательной пары. Под последней установлен ловительныйцилиндр 12 с валиками 18, а также откидной нитеводитель 14 и накатной валик 15, вращающий бобины 1 б с наматываемой крученой нитью. Для обрезания одной из скручиваемых нитей при обрыве другой нити нитеводитель выполнен в виде двуплечего рычажка,...

Номер патента: 123440

Опубликовано: 01.01.1959

Авторы: Горбунов, Николаев, Павлов

МПК: D01H 9/04

Метки: веретена, машин, надевания, наработанных, патронов, початков, прядильных, пряжи, снятия

...укрепленную стрелку 35, которая раздвигает их вместе с пластинами 26 и 27, Зажимы 28 - 31 и 29 - 30 раздвигаются. Зажатые в них ранее снятые початки выпадают в тару, а сами зажимы опу:каются на новые початки. находящиеся на веретенах, В начальный момент перемещения точек 23 и 24 на участках между звездочками 15 и 12 и 19 и 16 планка 25 начинает перемещаться вправо, действие стрелки 35 на ролики прскрашастся, и зажимы под действием пружины 32 сжимают с боков два рядом расположенных початка, цо так как початки неподвижны, а точки 23 и 24 цепей продолжают перемещаться вправо, то каретка перемещается влево для снятия очередной пары початков. При перемещении планки 25 ввезх зажатые початки снимаются с веретен. По достижении верхнего...

Номер патента: 123871

Опубликовано: 01.01.1959

Автор: Рождественский

МПК: D01H 7/86

Метки: веретено, двойной, крутки, тростильно-крутильное

...для натяжения нитей б, выполненное в виде шарнирно монтированных двуплечих рычажков 10, подвешенных в радиальных прорезях 11 фланца 7 над початками 4. Одно плечо каждого двуплечего рычажка 10 удлинено и предназначено для создания натяжения123871стращиваемых нитей б, которые обвивают удлиненные плечи рычажков 10 во время работы. Другое плечо рычажка 10 снабжено противовесом 12, под действием которого рычажок 10 откидывается за пределы фланца 7, Кроме того, веретено снабжено защитными фланцами 13 с отверстиями, соосными с початками 4, и ограничителем 14 баллона 15.Работа веретена происходит следующим образом, Нити б, сматываемые с початков 4, проходят в заводные щели 9 фланца 7 до нитеводных отверстий 8, затем обвивают одним или...

Номер патента: 123872

Опубликовано: 01.01.1959

Автор: Григорьев

МПК: D01H 9/14

Метки: кольцевой, машинах, наработке, опускания, планки, подобных, прядильных, съема, тому

...в виде диска 8, подвижчого вдоль оси мотального валика 1 и подлпужиненно, 123872го внутри валика 1 пружиной 9. Диск 8 несет пальцы 7, подпружиненные пружинами 10, которые входят через направляющие отверстия промежуточного диска б в отверстия 3 цепного блочка 2 для соединения первой и второй половинок муфты, Отключение второй половины муфты от первой производится при помощи взаимодействующего с диском 8 передвижного вдоль и вокруг мотального валика 1 на скользящей шпонке 11 торцового запорного кулачка 12 с корытообразным пазом 13 при совпадении последнего с роликом 14, установленным на неподвижной оси,Приспособление действует следующим образом.Промежуточный диск б вращается вместе с мотальным валиком 1, получающим движение от храпового...

Номер патента: 124344

Опубликовано: 01.01.1959

Авторы: Коритысский, Корнев, Кузнецов

МПК: D01H 7/04

Метки: веретено, крутильных, машин

...охватываемой и корпусе двумя резиновыми втулками с наружными торцовыми бортиками.На фиг. 1 изображен общий вид веретена; на фиг. 2 - его поперечный разрез по АА па фиг. 1.Веретено состоит из шпинделя 1, на верхнюю часть которого насаживают паковку 2, а нижний конец имеет опоры 3 и 4, состоящие из шарикоподшипников, заключенных в резиновые кольца э с охватывающими оортиками, Опоры 3 и 4 заключены в общий корпус 6 веретена, снабженный в верхней и нижней его частях отьемнымн полукруглыми крышками 7, которые зажимают опоры 3 и 4 шпинделя 1 винтами 8. Между опорами 3 и 4 непосредственно на шпинделе 1 посажен приводной блочек 9. Кроме того, корпус 6 снабжен осью 10 поворота, охватываемой в корпусе 6 двумя резиновыми втулками 11 с наружными...

Номер патента: 124345

Опубликовано: 01.01.1959

Авторы: Абакумов, Маслов

МПК: D01H 7/16

Метки: веретене, закрепления, кольцекрутильных, кольцепрядильных, машин, насадком, патрона, фиксатор

...на веретене,На веретене 1 в его насадке выточен паз 2, в который заложен фиксатор 3, выполненный в виде незамкнутой кольцевой плоской пружины, имеющей три выдавленные на ней выпуклости 4, расположенные по периметру пружины на одинаковом расстоянии друг от друга, причем один конец пружины отогнут внутрь, образуя язычок 5, закрепляющий фиксатор 3 в пазу 2 веретена 1,При надевании бумажного патрона (на чертеже не показан) ретено 1 выпуклости 4, выдавленные на фиксаторе 3, сжимаются дят внутрь паза 2, создавая при этом одинаковый зазор по всей о ности между наконечником веретена 1 и патроном, причем язычок жины предохраняет ее от проворачивания на веретене 1.В связи с тем, что описываемый фиксатор 3 представляет собой одну деталь -...

Номер патента: 124346

Опубликовано: 01.01.1959

Автор: Коритысский

МПК: D01H 7/14

Метки: веретено, крутильных, машин, прядильных

...верхней части гнезда 8, в которое устанавливается втулка 4 в сборе. Ниже кольца Б установлены верхний и нижний упругие амортизирующие элементы 9 и 10 бочкообразной формы, причем верхний элеменг 9 более жесткий чем нижний элемент 10. Оба элемента 9 и 10 удерживаются на цилиндрической втулке 4 браслеткой 11 и кольцом 12. Между упругими элементами смонтирована цилиндрическая пружина 13 сжатия.Фланец 14 гнезда 8 предусмотрен отдельно, Он навертывается гнездо 8 и закернивается. Гнездо 8 установлено с помощью резинов прокладок 15 на обычном поворотном кронштейне 16.Веретено работает так же, как известные веретена, обеспечивая при этом большую подвижность и хорошее демпфирование за счет слоя масла, находящегося между поверхностью цилин...

Номер патента: 124852

Опубликовано: 01.01.1959

Авторы: Гульпенко, Микуров

МПК: D01H 5/32

Метки: ленточных, ленты, машин, номера, регулятор, чесальных

...трубкой 16 с магистрал 1 Г) 17 д:я сРкатого воздуха через яиклер 18, а также трубкой 19 с многокамсрным мембранным усиливаОщим сервомотором 20, Шток 21 .ервомотора оеди 11 ен с установленнымР в камерах последнего,Рсками 2, вза:,модсйству 1 ощими с )креплснн 1 ми кор)усе сер вомотОрЯ эл астии)нми ме 1- бранами 23. Ния)111 й конец штока 21 шарнирно соединен с дуплечнм рычагом 24, не.ущим переводную вилку 26 для ролика 7.Регулирование номера ленты производится путем изменения ели)ины ее вытяяки между питающей 1 и вытякной 2 парами валиков след ствие изменения скорости вытяжной пары 2, При проходе через воронку 12 ленты занихкен)к)го номера истечение поступа)ошего во внутреннюю полость воронки воздуха в атмо феру через зазоры между волокнами...

Номер патента: 124855

Опубликовано: 01.01.1959

Авторы: Вартанян, Платонов, Червякова

МПК: D01H 5/74

Метки: валик, вытяжного, машин, нажимной, прибора, прядильных

...1 диаметром 4 мм, служащий резервуаром для смазочного материала.Перпендикулярно каналу 1, закрываемому с концов резьбовымипробками, в шпинделе высверлены два или более сквозных отверстия 2с распределительными шлицами 3.В средней части шпинделя установлена известной конструкциипресс-масленка 4 с шариком, из которой смазочный материал нагнетается в канал 1 и через отверстия 2 выходит на трущиеся поверхностишпинделя.Смазочный материал закладываот в пресс-масленку 4 периодически.Такая конструкция шпинделя дает возможность смазывать нажимные валики не через 60 - 70 час работы, а примерно через 550 - 575 час.,т, е. приурочить смазку ко времени замены или проверки валиков.В результате уменьшаются загрузка бригад очистки нажимных...

Номер патента: 125170

Опубликовано: 01.01.1959

Автор: Барков

МПК: B65H 54/54, B65H 67/02, D01H 1/08 ...

Метки: закрепления, кулича, льняной, машине, наработанного, подобной, прядильной, пряжи, тому, центрифугальной

...формы. Внутри втулки 2 свободно проходит стержень б, к уширенному концу 6 которого шарнирно прикреплены верхние125170концы пластинчатых пружин 4, К последним в средней части приклепаны параллельно оси стержня 5 створки /, наружная поверхность которых обтянута резиновыми сплошными шинами 3 корытообразной формы или пустотелыми эластичными шинами 9,Стержень 5 снабжен на нижнем конце двуплечей ножной педалью 10 и пружиной 11. На диске 3 укреплены по окружности стержни 12, расположенные между створками 7 и соединенные между собой верхними концами при помощи колпачка 1 З и образующие таким образом каркас.Нажимом на ножную педаль 10 заставляют стержень б подняться вверх, преодолевая сопротивление пружины 11 и пластипчатых пружин 4,...

Номер патента: 134176

Опубликовано: 01.01.1960

Автор: Царьков

МПК: D01H 5/80, D01H 5/86

Метки: валиков, вытяжных, машин, покрытий, приборов, прядильных, ремешков, эластичных

...титаОкись цинка 2,0 36-100,дписные группы ЛЗЛ 0 257 и 15 ителями раоочих поверхностен ов, также известно и введение в смеси на основе нитрильпых эластичных покрытий па валппрядильных машин, а также жи в такие смеси.новых покрытий валиков и ре. ных машин, изготовленных из едлагается вводить в соответное количество серы (3 - 17 е) оверхности, затем белую сажу абилизации поверхности покрыта трения последних по волокряжи предлагается обрабатыраствором бихромата калия. тупенчатому режиму: сначала я - 20 яин), а затем при 3 атлвсего на процесс вулканизаМ 1347 б Совместное применение повышенных количеств серы, белой сажи. и двуокиси титана в смесях для указанных эластичных покрытий является новым и позволяет расширить область применения...

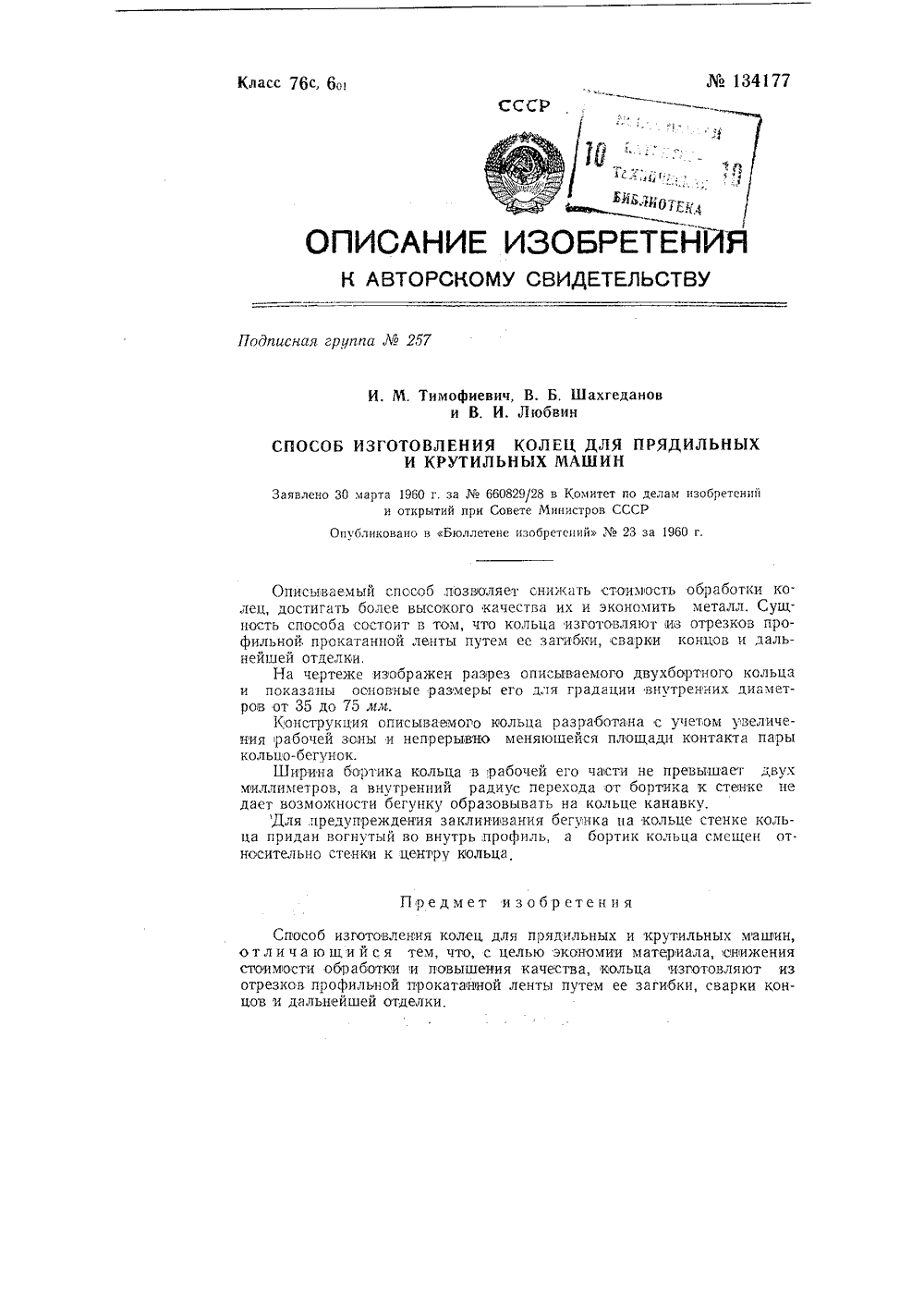

Номер патента: 134177

Опубликовано: 01.01.1960

Авторы: Любвин, Тимофиевич, Шахгеданов

МПК: D01H 7/60

Метки: колец, крутильных, машин, прядильных

...колец для тем, что, с цел и повышения прокатаиной леелки,и крутиль и материал льца изгот е загибки,прядильны ю экономи ачества, к ты путем ых машин,с 1 ниж ения овляют из варки конОписываемый способ лозволяет снижать стоимость обработки лец, достигать более высокого качества их и экономить металл. С ность способа состоит в том, что кольца изготовляют ив отрезков фильной прокатанной ленты путем ее загибки, сварками концов и д нейшей отделки.На чертеже изображен разрез описываемого двуи показаны основные размеры его для градации вров от 35 до 75 мм.Конструкция описываемого кольца с учетом увеличения рабочей зоны и непрерывно меня ади контакта пары кольцо-бегунок.Ширина бортика кольца в,рабочей его части не превышает двух миллиметров, а...

Номер патента: 134215

Опубликовано: 01.01.1960

Авторы: Анри, Поль, Поль-Мари, Эжен

МПК: D01H 1/10, D01H 7/86

Метки: кручения, многопрядных, нитей, однопроцессного

...сматывании с паковки.Профилированная втулка 35 имеет выточку 37, в которую заведено упругое кольцо 38, и вместе с тормозным ободом укрыта кожухом 39.Для осуществления аксиального сматывания нити один из стержней каркаса снабжен двумя направляющими блочками 40 и 41, а над центром верхнего кольца 31 каркаса укреплена поворотная поперечи. на 42, несущая третий направляющий блочек 43, сходя с которого, нить направляется в осевой канал 23 шпинделя 22, а из него через радиальную часть 24 - наружу.Для свободного доступа к каналам шпинделя 22 при их очистке на линии стыка осевого и радиального каналов в шпинделе 22 высверлена поперечная полость 44 (фиг, 3), а в нее вставлен удерживаемый посредством шпильки 45 и двух концевых пробок 46 и...

Номер патента: 134602

Опубликовано: 01.01.1960

Авторы: Разумов, Сафонов

МПК: D01H 5/22

Метки: вытяжной, ленточных, машин, например, прибор, трехзонный, четырехцилиндровый

...ВключаОпИ задщок; и третью Вытяжные паэы с зубатым 1 повсэхностями, ВтоэуО паЙу с зав 11 ле 1 ным Веед больпВВО дНамета эластичны, пакимным Валиком и пе)еднюю Ооычную пару, о т л и ч а ю щ и Й с я тем, что, с целью улучшения розноты ВьнтускаемоЙ лепты и увелиеНя ВытякноЙ Ощности путем увслисни 51 Вытяжки В пееднеЙ и задней зонах, под заваленныъ Впечед нажимпым валиком установлен создающий изогнутое поле Вытяжки МСТЯЛЛИт 1 еСКИЙ ВЯЛН 1 с, ПЗЖИ 1 ае.1 Ы 11 К НаКИМНОМу ВаЛИКу РЫВЖНО- пружинной парузкой, обеспечиваощей эластичный прижим между этими валиками. азова Текрсд А, А. Кудрявицкая Коррскгор С, Ю. ссве)ина 1: дакзор В, В 1 т;ат ос 5 к 0108Тирак 7 в 9но дР:ам нзоорсРот Министров С, М. Черкасский Ооа см 0.17 усРС и. л. Цена 3...

Номер патента: 134603

Опубликовано: 01.01.1960

Автор: Парнев

МПК: D01H 5/26, D01H 5/80

Метки: вытяжной, машин, одноремешковый, прибор, прядильных, трехцилиндровый

...1 и 3 обычным способом. а средние нажимные валики б и 7 с помощью седелки о удерживаются над цилиндром 2 - один с завалом вперед, а другой с завалом назад, Стенки 9 седелки о имеют афпг. 2) отверстия, в которых свободно проходят оси нажимных валиков б и 7; стенки жестко закреплены между сооою валиком 10, концы которого заходят в прорези приклонов и фиксируют положение седелки о относительно цилиндра 2. На цилиндр 2 надет ремешок 11, огибающий направляющую его планку 12 и натягиваемый валиком 13 Чежду направляющей планкой 12 и ва134 б 03,РКом 6 Ос 1 авлен свобод 11 ый 311 зор, 11)Г:)ы 1 паю 1 ций и Гои - четыре раза толщину ремешка.Завале)шь 1 й вперед нажимной валик 6 образует изогнутое поле 14, обсспсчивающее близкую подводку...

Номер патента: 134604

Опубликовано: 01.01.1960

Авторы: Гальбурт, Жуков, Задоя, Мальберг, Сафонов, Тюков

МПК: D01H 5/48

Метки: валикам, вытяжных, грузовой, нажимным, приборов, рычаг

...шаровых опор 3 подвешены отжимаемые пружинами 4 рычаги 5, оканчивающиеся седелкой 6, в которуювставлена шейка нажимного валика 7.На крышке П-образной балочки 1 шарнирно закреплена поворотная рукоятка 8, несущая свободно подвешенную к ней серьгу 9, перемычка которой заведена под скошенное плечо 10 двуплечей сооачки,свободно качающейся на оси 11, вставленной между двумя щечкамикронштейна 12, с помощью шпильки 13 укрепленного на циличдровойстойке,Кронштейн 12 снабжен пальцем 14, подпружиненным с помощьюкомплекта тарельчатых пружин 15 Конец кронштейна 12, имеющийформу конуса, упирается в плечо 16 лвуплечей собачки, качаюшейсяна оси 11.М 3 34604 Г 1 редмст изобрстсИя Грузов 01 ры 1 аг к 1 Зжим 1 ыз 1 ва; кам Вытяжных п 1 эиборОВ,...

Номер патента: 134605

Опубликовано: 01.01.1960

Автор: Чудиновских

МПК: D01H 9/08

Метки: веретена, крутильных, машин, надевания, патронов, початков, прядильных, снятия

...повышения надежности в работе, в механизме для снятия початков применен вращающийся диск (, снабженный торцовыми ребрами, и подпружиненный отражатель 1 У. Когда снятие початка с веретена подходит к концу, подпружиненный отражатель 1 У, взаимодействующий с кулачком (на фиг. не показан), отбрасывает початок к торцу диска 11. Ребра диска отбрасывают початок на лоток 13, по которому он устремляется на трянспортерную ленту прядильной или крутильной машины.В механизме для надевания патронов;а веретена применен шне. ковый напра,витель 14 патронов и обрезиненный валик 15, на оси которого расположен кривошип, приводящий в колебательное движение планку 1 б в бункере 17 для патрона. Патроны из бункера 17 поступают в выпускную коробку И через...

Номер патента: 134606

Опубликовано: 01.01.1960

Авторы: Кузнецов, Шишенин

МПК: D01H 9/08

Метки: катушек, крутильных, машин, наработанных, прядильных, снятия, шпуль

...с боковыми двуплсчими рычагами, снабженными сверху рукоятками для открывания, а снизу скосами для закрывания дна при установке ящика на пол.На фиг. 1 и 2 изображено устройсгво в двух проекциях.Вдоль линии веретен 1 передвигается по ребру угольника 2 и веретенному брусу 3 на каточках 4 каретка, на которой смонтирована клиновидная горка б и нитеотводчик 6. Клиновидная горка и нптеотводчик установлены поворотно в плоскости веретен навстречу друг другу на шарнирах 7 и 8.Снятые с веретен наработанные шпули или катушки по горке 5 поднимаются, а затем по щиткам 9 и 10 падают в подвесной ящик 11, который снабжен откидным поворотным дном, взаимодействующим с боковыми рычагами 13. Эти рычаги имеют сверху рукоятки 14 для открывания, а снизу...
