D01H — Прядение или кручение

Номер патента: 720065

Опубликовано: 05.03.1980

Авторы: Соколов, Тюрин

МПК: D01H 13/28

Метки: движущихся, непрерывно, нитей, термообработки

...для уплотнения продольной щели,представляющее собой размещенную в корпусе 1 камеру 6 для отсоса, сообшаннцуюся спродольной щелью 3, и выполненные в корпусе над и под продольной щелью продольныепрорези 7, разделенные поперечными перегородками 8 и расположенные между нагревательной камерой 4 и камерой б для отсоса.Работает устройство следующим образом.Нити направляют в распределительную гребенку 9 на входе в устройство и через продольную щель заправляют в устройство, а затемз 7 2006направляют в распределительную гребенку 10на выходе из устройства. Посредством патрубка 5 осуществляют удаление летучих примесей,выделяющихся в процессе термообработки, изторцовых щелей. А удаление воздуха, проникающего в устройство через продольную...

Номер патента: 720066

Опубликовано: 05.03.1980

Автор: Илюшин

МПК: D01H 15/00

Метки: бескольцевой, машине, присучивания, прядильной, пряжи

...14 для выступа 11 и плоскую пружину 15, на3 72006 конце которой посредством оси 16 установлен рычаг 17.Большее плечо рычага 17 обращено к выступу 11 втулки 10, в которой установлена пружина 18. Иадежность фиксации рычагов 2 и 4 В сОстОянии подготовки к присучиванию пряжи обуславливается жесткостью плоской пружины 15 и величиной ее деформации под воздействием выступа 11.В процессе получения в прядильной каме 1 О ре 19 пряжи 7 прижимной валик 5 контактирует с выпускным валом 20, а рычаг 2 с роликом 3 отведен от бобины 21, на которую мотальным валом 22 наматывается пряжа,ЙЯЯ присучиваниЯ прЯжи поднимают рычаг 4 15 с прижимным валиком 5 и отводят его от выпускного вала 20. В этот момент подъемный рычаг 2 с роликом 3 поднимает с...

Номер патента: 729292

Опубликовано: 25.04.1980

Авторы: Григорьева, Денисов, Кившенко, Лиф, Никифоров, Прокуров

МПК: D01H 9/08

Метки: веретена, надевания, патронов, початков, снятия

...яатронов механизманасадки и возвратными пружинами (начертеже не показаны).35Пружина 16 воздействует на палец6 в направлении к винту 2.Устройство работает следующим образом.При съеме початков каретка 1 движется вдоль фронта веретен 14 и 1 7 внаправлении стрелки а".Шуп 13 входит в контакт с шпинделем веретена 14 и замыкает электрическую цепь. Поступивший электрическийсигнал генератором 11 и усилителем 10преобразуется в импульс силового напряжения, поступающий на электромагнит9, который толкателем 8 поворачиваетзапорную планку 5, выводя ее из паза.пальца 6, входящего под действием пружины 16 в профилированный паз вращаюшегося вертикального винта 2. Ползун4, поднимаясь снимает початок 18 с веретена 17, при этом насадчик патроновпод действием...

Номер патента: 732417

Опубликовано: 05.05.1980

Автор: Пупышев

МПК: D01H 5/60

Метки: момента, нити, производства, процессе, термопластификатора, химической, чистки

...чертежом, где 1 - нить, 2 - верхняя пара вытяжных дисков, 3 - датчик температу- щ ры, 4 - термопластификатор, 5 - блок сравнения, 6 - блок разности, 7 - датчик температуры, 8 - нижняя пара вытяжных дисков. 2Реализуют способ следующим образом. Измеряют температуру нити 1 перед термопластификатором 4 и после него с помощью, например, бесконтактного датчика, собранного на микросхеме МГ. Находят разность измеренных температур и сравнивают ее с допустимым значением, Эта операция может быть выполнена оператором или автоматически на стандартных элементах логики.Если разность измеренных температур отклоняется от допустимого значения, производят чистку контактной поверхности термопластифисатора. формула изобрет ения Способ определения...

Номер патента: 735673

Опубликовано: 25.05.1980

Авторы: Бяллер, Гладких, Козырев, Корнеев, Матюшев, Редько, Сахно

МПК: D01H 1/36

Метки: гидропривод, кольцевой, механизма, перемещения, планки

...10. По обе стороны вала на одной прямой друг против друга установлены упоры11, посредством кронштейнов 12 смонтиро5673 Формула изобретения 733ванные на рейке (линейке) 13. Лйнейка свободно установлена в направляющих и посредством штыря 14 и рогульки 15 связана с переключателем. Кулачки могут быть установлены с возможностью осевого перемещения вдоль шпонки и фиксаторами положения. Возможна установка кулачков на валу посредством многопозиционного гидро- цилиндра. Упоры выполнены с возмож нбстью регулировки их положения. Кулачки профилируют в зависимости от требуемых форм намотки паковок.Гидропрйвод работает следующим образом,В начале цикла намотки по требуемой ее форме устанавливается соответствующий ей кулачок 10 на валу 9, для чего он...

Номер патента: 735674

Опубликовано: 25.05.1980

Авторы: Казанов, Подзоров, Степанцов, Франгос, Фролов

МПК: D01H 5/88

Метки: вытяжного, натяжения, нижнего, прибора, ремешка, текстильной

...отверстия 6 ролика по прямой линии последнее имеет диаметр, превышающий диаметр оси. При этом для надежного удержания ролика в рабочем положении на торце оси выполнен кольцевой упор 10 диаметром, достаточным для свободного съема ролика с оси.Пружина 4, опираясь в неподвижный вал 3, поворачивает вокруг него стакан 2 рычага 1, и ось 5, опускаясь вниз, увлекает за собой ролик 7. При перемещении ролика 7 огибающий его бесконечный эластичный ремешок 8 растягивается. Деформация ремешка происходит до оптимально установленной величины его натяжения, при которой упругие силы натянутого ремешка и пружины уравновешиваются. При этом ролик 7 своим посадочным отверстием 6 при3жимается к цилиндрической поверхности оси 5. В результате того, что...

Номер патента: 735675

Опубликовано: 25.05.1980

Авторы: Казанов, Мангутов, Микуров, Самойлов, Федотов

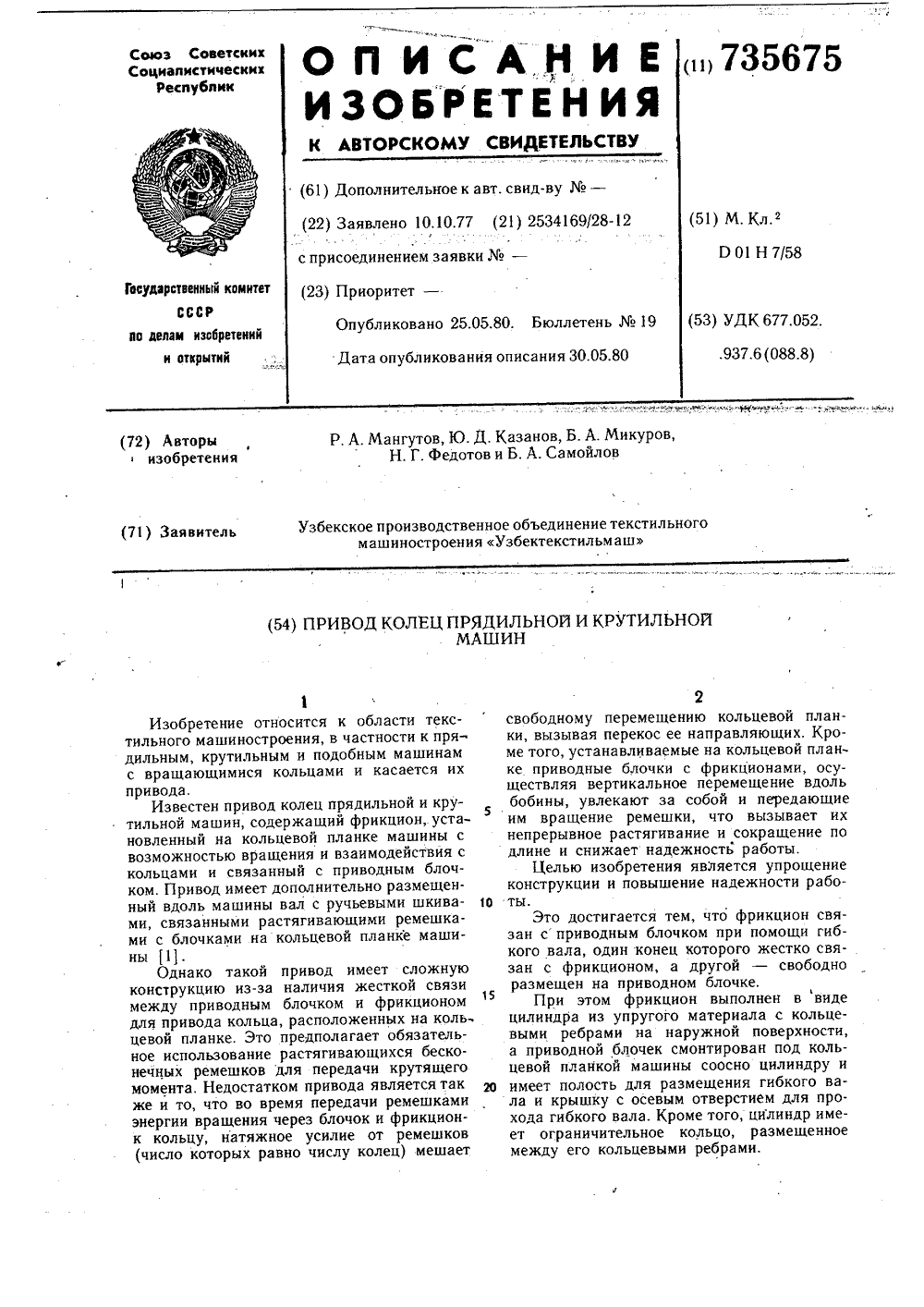

МПК: D01H 7/58

Метки: колец, крутильной, привод, прядильной

...а другой - свободно по спирали размещен в полости 10 блочка 9.Полость 10 блочка закрыта крышкой 12с осевым отверстием 13 для прохода гибкого вала. Гибкий вал 11 выполнен из армированной резины.Блочок 9 приводится во вращение тесьмой 14, огибающей веретена 15 машины и блочек (см. фиг. 3), или с помощью тангенциального ремня 16 привода веретен (см. фиг. 4). При вращении блочка 9 на опоре 7 в его полости 10 возникают центробежные силы, которые прижимают гибкий вал 11 к стенке блочка. За счет сил трения гибкий вал получает момент вращения, который передаетсядалее валику 2, Последний, вращаясь в подшипниках 3, вовлекает во вращение и закрепленный на нем фрикцион 1. При вращении фрикциона диаметр его увеличивается в результате растяжения...

Номер патента: 735676

Опубликовано: 25.05.1980

Авторы: Думченко, Карпов, Покатилов, Тынянов

МПК: D01H 13/16

Метки: машин, нитью, питания, прекращения

...13 соединен с электромагнитом 11. Для ограничения перемещения короткого конца рычага 8 предусмотрен ограничитель 14 хода, а разделительныи ролик 2 кинематическинсвязан с нажимным валиком 15.Устройство работает следующим образом.Нить 1 подается через разделительныйролик 2, отверстие подвижной опоры 3 неуравновешенного двуплечего рычага 8 и нажимной валик 15 на питающий вал 4 крутильно-вытяжной машины, с которого через вытяжные диски 5 и 6 поступает йа приемную паковку 7. Неуравновешенный рычаг735676 Формула изобретения 8 находится в одном из самых крайних положений на ограничителе 14 хода При этом действие пружины 16 исключает возможность ложного срабатывания рычага 8 при изменении натяжения нити; вознйкающем за счет...

Номер патента: 735677

Опубликовано: 25.05.1980

Авторы: Болтивец, Пупышев, Ястремский

МПК: D01H 13/24

Метки: агрегатах, ленточных, момента, нитевидных, нити, перезаправки, переработки

...содержит технологическую установку (агрегат) 1, датчик скорости 2, блок коррекции 3, пороговое устройство 4, блок сигнализации и останова 5, счетчик 6, нить - Н,питающее устройство а и приемное устройство аа.При переработке нити на агрегате 1 нить Н питающего устройства апринимается на приемное устройство а. Датчиком скорости 2 измеряют скорость приемки нити, данные о которой вводятся в блок коррекции 3. Блок коррекции вычисляет число оборотов приемного устройства в случае отключения в данный момент времени питания приемного устройства. Сигнал, пропорциональный вычисленному значению числа оборотов, поступает в пороговое устройство 4, где суммируется с сигналом, пропорциональным замеренному счетчику 6 числа оборотов приемного...

Номер патента: 735678

Опубликовано: 25.05.1980

Авторы: Гончаренко, Гром

МПК: D01H 13/30

Метки: замасливания, нити

...на приводном валу 3. Устройство также содержит дугообразную пластину 4, изогнутую по радиусу валика 1. Пластина 4 имеет направляющую канавку 5 для прохождения нити б. Пластина 5 расположена с зазором 7 относительно валика 1, который при работе устройства заполняется замасливателем из ванны 2. Для регулирования величины зазора между пластиной 4 и валиком 1 предуДугообразная пластина 4 устанавливается с определенным зазором перед замасливающим валиком 1. При вращении валика 1 замасливатель затягивается в зазор и удерживается силами поверхностного натяжения между поверхностью самого валика 1 и пластины 4. Величина зазора обуславливается толщиной перерабатываемой нити и скоростью движения нити 6. Нить б заправляется в направляющую...

Номер патента: 737515

Опубликовано: 30.05.1980

Авторы: Емин, Котов

МПК: D01H 5/80

Метки: валики, вытяжных, надевания, покрытий, приборов, эластичных

...канал 7, в котором сво- . 5бодно установлен цилиндрический стержень 8 со ступенчатым осевым каналом 9и радиальными отверстиями 10 на одном конце, На противоположном концестержень имеет кольцевой буртик 11. Восевом канале 7 штока выполнен кольцевой упор 12 для буртика 1.1,На противоположном буртику 11 конце стержень имеет клапан, размещенныйв рабочей полости 13 и прижатый пружиной 14 к торцу штока, Клапан имеетшайбу 15 и уплотнительное кольцо 16,закрепленные на реэьбовом конце стерж-.ня гайками 17. Кроме функции ограничителя перемещения стержня клапан выполняет также роль уплотняющего элемента, предотвращающего в исходном положении штока утечку воздуха из рабочей полости пневмоцилиндра через неплотностипосадки стержня в штоке,...

Номер патента: 737516

Опубликовано: 30.05.1980

Авторы: Думченко, Потапов, Стрельцов, Тынянов

МПК: D01H 13/24

Метки: намотки, нити, процессом, синтетической

...с уставками предварительной сигнализации, сигнализации эаданно 25го числа оборотов веретена или фрикцнона и др. В момент достижения выходным сигналом счетчика числа оборотовверетена блока заданного значения блок управления 4 по сигналублока 3 схем сравнения выдает команду на перезаправку (выход а") и запускает счетчик блока 5 контроля погрешности намотки, который начинаеттакже интегрировать импульсный сигнал35датчика 1. Конец интегрирования наступает в момент исполнения операторомнамотки поданной команды. Это событиефиксируется блоком 6 контроля обрывов,взаимодействующего с датчиками обры 40вов, В процессе намотки по сигналу сблока 6 при возникновении обрывов посредством блока 4 управления запускается счетчик блока 7...

Номер патента: 739141

Опубликовано: 05.06.1980

Авторы: Глазов, Жестков, Казанов, Мангутов, Пайгин, Подзоров, Соркин, Степанцов, Франгос, Фролов

МПК: D01H 5/48

Метки: валиков, вытяжного, нагрузки, нажимных, прибора, текстильной

...регулирования нагЭта цель достигается тем, ч гулнровочный винт имеет под го опорный буртик, прижатый к опо поверхности корпуса пружиной, при этом головка винта свободно размещена в отверстии корпуса, а пружина насажена на втулку.На фиг.1 изображен общий вкд вытяжного прибора; на фиг.2 - приспособление для нагрузки в разрезе; на фиг,З - разрез А-А фиг.2; на фиг.4 с пуса.ном цилиндре 1 в змецена нажимны в к цилиндрам пос блений для на/г На конце корпуса 3 посрег)ствс).;оси с) шарнирно установлен рычагНЕСУ)КИЙ ОСЬ 8 НажИМНОГО Вс)ЛПКаВ выемке рычага 7 размещен 1):ар)с 119, охватываемый с прот)1 ноположпо",:;рычагу 7 стороны сферический кслчок 1 0 ) прижатый к шарику 1 с) )11.11 .;сжатия 11,Приспособление содержит средств:,для...

Номер патента: 739142

Опубликовано: 05.06.1980

Авторы: Баранов, Юрьев

МПК: D01H 11/00

Метки: производства, прядильного, пуха, текстильной

...лполнены отверстия, соответствующиесечениям обдувающих сопел.На транспортерной ленте 2 под соплами, под их нижним фланцем 8 установлена пластина 9 для перекрываниясопел с возможностью совместного перемещения с лентой. На концах транспортера закреплены упоры 10 для смещения пластины 9 в местах реверсаленты 2, Пластина имеет отверстия11, число которых меньше числасопел. При этом отверстия 11 равныили больше входных отверстий 1 2сопел,При включении электродвигателявентилятор подает в воэдухопровод 1поток воздуха. При движении транспортера в направлении стрелки В пластина 9 перекрывает входные отверстиясопел 5 и б, а входные отверстия сопел 3 и 4 совпадают с отверстиями 11.И поэтому весь воздушный поток, создаваемый вентилятором, выходит...

Номер патента: 745971

Опубликовано: 05.07.1980

Авторы: Емин, Жук, Сафонова

МПК: D01H 5/74, G01B 5/24

Метки: биения, валиков, машин, осей, радиального, текстильных

...двух направляющих 16 и 17, соединенных между собой хомутиками 18 и закрепленных на плите 19. Верхняя направляющая 16 имеет выступ 20 для центровки осей по шейке.Устройство содержит средство для удержания оси на призме, представляющее собой вилку 21; размещенную на конце толкателя 2. Толкатель 2 установлен на штоке 22 пневмоцилиндра 23. Верхняя поверхность 24 толкателя 2 выполняет роль отсекателя осей. Движение штока 22 управляется золотником 25 воздухораспределителя 26, приводимым в движение кулачком 27, установленным на распределительном валу 28. Вал 28 зубчатыми передачами 29 и 14 кинематически связан с электродвигателем 15.На призме 4 установлены кронштейны 30 с подпружиненными ограничителями 31 для сбрасывания проверенных осей в...

Номер патента: 745972

Опубликовано: 05.07.1980

Авторы: Емин, Жук, Казаков, Тихонов, Фогельсон

МПК: D01H 5/80

Метки: валиков, машин, нажимных, производства, прядильного, сборки

...лоток 10 с опорной призмой в вы ходной части, размещенной вдоль наПравления движения толкаелей. Опор-ная призма выполнена разрезной по дЛине и одна часть 11 ее неподвижно зафиксирована винтом 12 в кронштейне 13, а другая часть 14 призмы шарнирно смонтирована на оси 15 в вилке 1 б, закрепленной на пластине 17, ус тановленной на неподвижной части 11 призмы. Пружиной 18 часть 14 призмы прижата к части 11 призмы.Привод устройства содержит электродвигатель 19, связанный через муф ту 20, ременную передачу 21,червячную передачу 22 и мальтийский меха-.низм 23 с диском 1. Одновременно от кулачка 24 получает движение золотник 25, управляющий движением штоков пневмоцилиндров 4, 7 и 8. Управление штоками согласовано с поворотом диска таким...

Номер патента: 745973

Опубликовано: 05.07.1980

Авторы: Павлов, Чистобородов

МПК: D01H 7/92

Метки: волокнистому, вьюрок, крутки, ложной, продукту, сообщения

...параболоидной винтовой пружины;на фиг. 4 - вариант выполнения вьюркапараболоидной формы; на фиг. 5 - вьюрок,имеющий форму конической пружины; нафиг. 6 - схема кручения волокнистого продукта вьюрком,Вьюрок выполнен по форме многозаходной винтовой пружины из двух (фиг. 2 и 4)или трех стержней 1 (фиг. 1 и 3). Верхниеконцы стержней 1 соединены, например, пайкой или сваркой в один конец, который пред ставляет собой направитель 2, служащийдля. заправки волокнистого продукта 3 ввиде ленты. Нижние концы 4 стержней 1закреплены на опоре (не показана). Виткисоседних стержней размещены на расстоянии 1 один от другого и с углом подъема а, 20а соседние витки одного и того же стержнярасположены на расстоянии 5Волокнистая лента 3 вводится во...

Номер патента: 745974

Опубликовано: 05.07.1980

Авторы: Бакулин, Власов, Кулида, Цапаев

МПК: D01H 13/18

Метки: машинах, прядильно-крутильных, стренги

...нити достигаетсявращением регулировочной гайки 8.Армированная нить 9 проходит между 20шайбами 4 и огибает нитенаправитель 5.Таким образом, чувствительнымэлементом датчика контроля являютсяферромагнитные шайбы 4, а электро- дмагнитным преобразователем катушка2 с обмоткой.Блок управления состоит из усилителя 10, вход которого связан с обмоткой катушки 2, а выход соединенс детектором 11. Сигнал с детектора11 пост)пает на фильтр 12 и далеена пороговый элемент 13, включаю -щий транзисторный ключ 14, которыйуправляет состоянием тиристора 15.Выход порогового элемента соединен с исполнительным механизмом 16.Устройство работает следующимОбраЗОМ,При движении армированной нити 9.между шайбами 4, последние приходят 40в движение вследствие...

Номер патента: 745975

Опубликовано: 05.07.1980

Авторы: Лапин, Николаев, Челышкин

МПК: D01H 13/18

Метки: волокнистой, ленты, обрыве, останова, текстильной

...16, жестко закрепленном навалике б и несущем контактную пла"тину 17 с клеммой 18, соединенной пружиной 19 с клеммой 20 электрическойцепи останова машины (на фиг, непоказана),Возможно закрепление на рычаге16 двух контактных пластин 21 и 22,выполненных изолированными, установленных параллельно одна другой исвязаНных клеммами 23 и 24 с электрической цепью останова машины(Фиг. 4), и выполнение конца тягииз диэлектрика, .В варианте выполнения механизма(фиг,5) на тяге закреплен упор 25,а на рычаге 16 шарнирно установлена планка 26 со скошенным концом 27свозможностью контактирования с упором 25 и конечньм выключателем 28электрической цепи останова машины.В процессе работы машины вращающийся кривошип 12 через тягу 13 ирычаг 16 сообщает...

Номер патента: 745976

Опубликовано: 05.07.1980

Авторы: Карпухин, Конверов

МПК: D01H 13/28

Метки: искусственных, нитей, сушки, термовытяжки

...диски 6, смонтированные с торцовых сторон камеры, неподвижную раму /, с поофилированным пазом 8, установленную вдоль направляющих 1, ролик 9, смонтированныи в пазу 8 неподвижной рамы 7 и два шарнирно установленных на боковой крышке 5 рычага 10 шарнирно смонтированных соответственно на корпусе 4 и ролике 9.Устройство работает следующим образом.Перед началом работы нагревательная камера находится вне зоны движе-,. ния нити. Включаются нагревательные элементы 11, производят заправкунитей на ролики б. Когда температура в камере достигнет заданной, ;включается привод 3, от которого вращается винт 12 и насаженная на него гайка 13, перемещающая камеру по направлению к нитям до полного ввода их в зону нагрева через боковой проем.При...

Номер патента: 745977

Опубликовано: 05.07.1980

Авторы: Бренер, Бухбиндер, Гефтер, Киселев, Лазовский, Морозова, Сажин

МПК: D01H 13/32

Метки: индикации, линейного, наэлектризованного, перемещения

...а усилитель выполнендифференциальным с коэффициентом передачи, по каждому каналу обратно пропорциональным размерам основного и дополнительного измерительных электродов, причем дополнительный измерительный электрод электрически связан с вторым входомдифференциального усилителя.На чертеже изображено данное устройство, которое включает основной 1 и дополнительный 2 измерительные электродЫ; установленные около движущейся нити 3 и подключенные через дифференциальный усилитель 4 к блоку логической обработки сигнала 5. Перед измерительными электродами 1, 2 установлен центрирующий нитенаправитель 6. Измерительные электроды 1, 2установлены на изоляторе 7 и экранированы экраном 8.К дифференциальному усилителю 4 подключены сопротивления 9 и 10...

Номер патента: 749952

Опубликовано: 23.07.1980

Авторы: Головкин, Емин, Жук, Фогельсон

МПК: D01H 5/80

Метки: валиков, машин, нажимных, прядильных, сборки

...влево, прижимая смонтированный на нем ролик 33к копиру 34, закрепленному на отсекателе 14,Механизм подачи стаканчиков выполненв виде трубчатого лотка 35, состоящего иэпрутков 36, связанных между собой кольцами 37. Нижнее кольцо расположено концентрично отверстиям 15 отсекателя вмомент выстои диска Й,(Устройство имеет рабочие инструменты: подаватель 28 осей 3 (позиция А, фиг; 1), приспособление для смазки подшипников валиков (позиция И,фиг.1) и узел 38 насадки стаканчиков на оси(позиция Л, фиг. 1). Рабочие инструменты смонтированы на штоках пневмоцилиндров (на черт. не показаны)синхронизированных с движением диска 2 так, что движение штоков осуществляется в момент выстоя диска.В процессе работы устройства оси 3, уложенные на...

Номер патента: 749953

Опубликовано: 23.07.1980

Авторы: Вальщиков, Пантелеев

МПК: D01H 7/50

Метки: катушку, механизм, намотки, ровницы, ровничной

...колесо 20 установлено на валу 11под фрикционным диском 14 посредствомскользящей шпонки 21 и его ступица 40свободно размещена вотверстие ступицызубчатого колеса 4. Блочек 18 располо-жен ниже лапки 3. 30Выходящая с постоянной скоростью иэвытяжного прибора машины (на фиг, не показан) ровница проводится через головку в рабочую ветвь 16 рогульки, далее черезотверстие в ней поступает на направляющую 22 лапки 3, огибает блочек 18, об 50вивает 2 - 3 раза нитеводитель лапки изаправляется на катушку 23.Рогулька 2 получает вращение с постоянной частотой от вала 13, что обеспечивает кручение ровнйцы; "55Вертикальный вал 11 получает вращение с постоянной частотой от вала 13 ВйФЙМ ФарФЖММЖ 4 ЬчЮЖуФЭ.ЬФ .щ (-,;хе у 3 .тт : -ърИ Эхваяь; ЕМ.;с...

Номер патента: 751847

Опубликовано: 30.07.1980

Авторы: Абрамов, Кориковский, Токмаков

МПК: D01H 7/88

Метки: машине, нити, одиночной, подачи, прекращения, прядильнокрутильной

...смоцтяроваца крутпльная головка 4. На большем плече рычага 1 размещено средство для обрыва одиночной нити 5, представляющее собой коцсольцо закрепленный стержень б, На конце этого же плеча рычага размещен датчик 7 натяжения нити, представляющий собой изогнутый конец рычага и размещенный между в ретеном и механизмом 8 намотки.На другом плече рычага закреплен палец 9, посредством которого рычаг имеет возможность контактировать с клапаном 10 тормоза веретена, Под крутильной головкой 4 устацовлен центрирующяй ццтенаправцтсл 11.В процессе работы машины получаемая ццть выходит пз крутильной головки 4 и баллоцирует относительно нптснаправитсля 11.При обрыве выпрядасмого компонента, влияющего ца скорость движения нити, создается возможность...

Номер патента: 751848

Опубликовано: 30.07.1980

Авторы: Бирштейн, Зубок, Кислюк, Мележик, Мельниченко, Савченко, Шипер

МПК: D01H 13/22

Метки: дефектов, нити, обнаружения

...соединено с телом маятника 6, а к другому плечу на оси 12 подвешена скоба 13, имеющая пару контактных лапок 14, которые вместе со второй ларой контактных лапок 15, установленных на,маятнике 6, образуют тракт прохождения контролируемой нити 16 и являются контактной парой устройства. Под коромыслом 9, в контакте с ним, на оси 17 установлен кулачок 18, который, вместе с поворотной рукояткой 19 и упругим элементом 20, упирающимся одним концом в тело маятника 6, образует механизм изменения зазора между контактными лапками 14 и 15.Работает устройство следуюц 1 им образом.Перед пуском текстильной машины устанавливают необходимый, зазор между контактными лапками 14 и 15 поворотом кулачка 18 рукояткой 19. Контролируемую нить 16 пропускают между...

Номер патента: 753942

Опубликовано: 07.08.1980

Авторы: Горн, Сенекин, Хавкин

МПК: D01H 1/26

Метки: машин, несколькими, органами, производительности, рабочими

...опрос датчиков 1 является импульс с датчика 2 скоростивыпуска машины. При этом триггер 7устанавливается в положение, при котором с него на вход элемента И 5 подается единичный потенциал. При подключении к коммутатору 4 датчика, соответствующего заправленному веретену,на выходе коммутатора 4 появляетсяединичный потенциал, который поступаетв счетчик 8 производительности. Приподключении к коммутатору 4 датчика,соответствующего незаправленному веретену, на выходе коммутатора сохраняется нулевой потенциал,Импульсы напряжения от задающегогенератора (на чертеже не показан)через элемент 5 И, открытый по второму входу единичным сигналом с триггера 7, поступают на сдвигающий входкоммутатора 4 опроса датчиков, выходкоторого, соответствующий...

Номер патента: 753943

Опубликовано: 07.08.1980

Авторы: Бутырин, Максимова

МПК: D01H 5/08

Метки: гребенной, механизм, текстильной

...бесконечных пластинчатых цепях2; которые размещены на приводных 3и направляющих 4 звездочках, При водные звездочки 3 неподвижно закреплены на ведущем валу 5, а направляющие звездочки 4 - на ведомом валу б.Для направления гребенных вали ков 1 на стойках 7 установлены нааравляющие 8, 9, 10 и 11. С внешней стороны одной из стоек 7 размещена зубчатая передача, дополнительво связывающая валы 5 и б. Зубчатое колесо М неподвижно закреплено на Ведущем валу 5, а зубчатое колесо 13 установлено на ведомом валу б с возможностью поворота относительно него и фиксируется на валу посредством клеммового зажима. Параэитная шестерня 14 свободно установлена на стойке, при этом отношение числа зубьев звездочек 3 и 4 равно отношению числа зубьев зубчатых...

Номер патента: 753944

Опубликовано: 07.08.1980

Авторы: Арутюнов, Пайгин, Сабателли, Соркин

МПК: D01H 7/50

Метки: коноида, нижнего, опускания, подъема, ровничной

...элемент которой свободно установлен на оси кронштейна, на ве 5домом элементе червячной пары выполнена дугообразная прорезь, расположенная концентрично его зубчатомуободу, а кронштейн связан с ведомымэлементом посредством пальца, размещенного в дугосбразной прорези.При этом ведомый элемент червячнойпары выполнен в виде зубчатого сектора.На чертеже изображено описываемое . 15приспособление,Приспособление содержит установленный на оси 1 с возможностью поворота кронштейн 2, на котором посредством вала 3 установлен нижний коноид 4 коноидной передачи ронничноймашины. На оси 1 свобоцно размещенведомый элемент червячной пары 5,представляющий собой зубчатый сектор б, на котором выполнена дугообразная прорезь 7, расположенная концентрично...

Номер патента: 765417

Опубликовано: 23.09.1980

Авторы: Габриелян, Емин, Ефанов, Кофман

МПК: D01H 1/20

Метки: привод, чесальной

...муфты 2, котораяустановлена на чистительном валике 3 в узлеприемного барабана 4, а также клиноременных передач, связывающих вал злектродвигате.ля 1 с центробежной муфтой 2, а центробеж.ную муфту 2 с валом главного барабана 5,Привод работает следующим образом. Припуске машины включается электродвигатель1, который через клиноременную передачуначинает разгон узла приемного барабана 4.765417барабана, позволяет в 1,5 - 2,0 раза снизить мощность электродвигателя, обеспечив их успешную эксплуатацию. 10 Составитель А. КозловТехред О, Легеза Редактор П. Горькова Корректор Е Папп Заказ 6456/29 Тираж 502 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5Подписное Филиал ППП...

Номер патента: 767246

Опубликовано: 30.09.1980

Авторы: Денисов, Кившенко

МПК: D01H 1/02

Метки: кольцевая, прядильная

...в.среднейпо длине части машины, а другой - посредством штанги 13 с поворотным участком 14 - с кареткой 10. Длина кабеляпревышает половину длины прядильной машины или хода каретки.На кронштейнах 3 жестко закрепле-но ограждение в виде щита 15, который размещен между колонками 1 кату- шечной рамки и полками 4 ровничныхкатушек 5. Между щитом и колоикамирамки на кронштейнах расположен кабель. Длина щита 15 равна величинехода каретки, высота его такова, что-бы при провисании между кронштейнами 3 кабель 11 не касался ровничныхкатушек, а ровничные катушки 5 немгли бы попасть в зону прохождениякабеля.Когда каретка 10 находится в край- ;щнем положении, у одного из торцов прядильной машины (фиг. 2), кабель11 выпрямлен и свободно лежит на...
