D01B — Механическая обработка натурального волокнистого материала с целью получения волокон, например для прядения

Номер патента: 145405

Опубликовано: 01.01.1962

Авторы: Захаров, Слезкова

МПК: A01D 46/12, D01B 1/08

Метки: ворохоочиститель, действия, многократного, хлопка

...рабочих органов. Каждый каскад выполнен в виде пильного барабана ( 4 или 5) с колосниковой решеткой (6 или 7) и многозаходного шнека (8 или 9), винтовые поверхности которого на стороне выгрузки материала переходят в радиально расположенные лопасти (на чертеже не показаны) .145405Очистка хлопка-сырца в предлагаемом ворохоочистителе осуществляется следующим образом.Хлопковый ворох поступает через загрузочную шахту 10 на коробочко-дробильный барабан 1. Захваченный планками 2 барабана, ворох протаскивается,по колосниковой решетке 3, на которой крупные ,части (коробочки, ветки) размельчаются и частично проваливаются через зазоры решетки, Далее ворох подается к пильным барабанам 4 и 5, причем к последнему попадают более тяжелые части...

Номер патента: 145692

Опубликовано: 01.01.1962

Авторы: Герасимчук, Нуралиев, Хохлов

МПК: D01B 1/08

Метки: семян, хлопковых

...6 шнека.Механический очиститель состоит из двух сетчатых кожухов 7, внутри которых размещены вращающиеся колковые барабаны 8 с вырезами специального профиля (соплами) 9, выполненными по винтовой линии.Сопла 9 предназначены для осуществления продувки воздухомсемян и передвижения их вдоль оси барабанов 8.На поверхности кожухов 7 укрепляются регулируемые лопатки 10, обеспечивающие более интенсивное перемешивание и продвижение семян.Верхняя часть кожуха 7, выполненная в форме трехгранной призмы, позволяет осуществлять интенсивное выделение сорных примесей за счет ударного действия семян о колки барабана 8.Сорные примеси отводятся из машины при помощи пневмотранспорта.Очистка семян от примесей происходит следующим образом, Семена винтовым...

Номер патента: 145969

Опубликовано: 01.01.1962

Авторы: Герасимчук, Хохлов

МПК: D01B 1/04

Метки: линтер

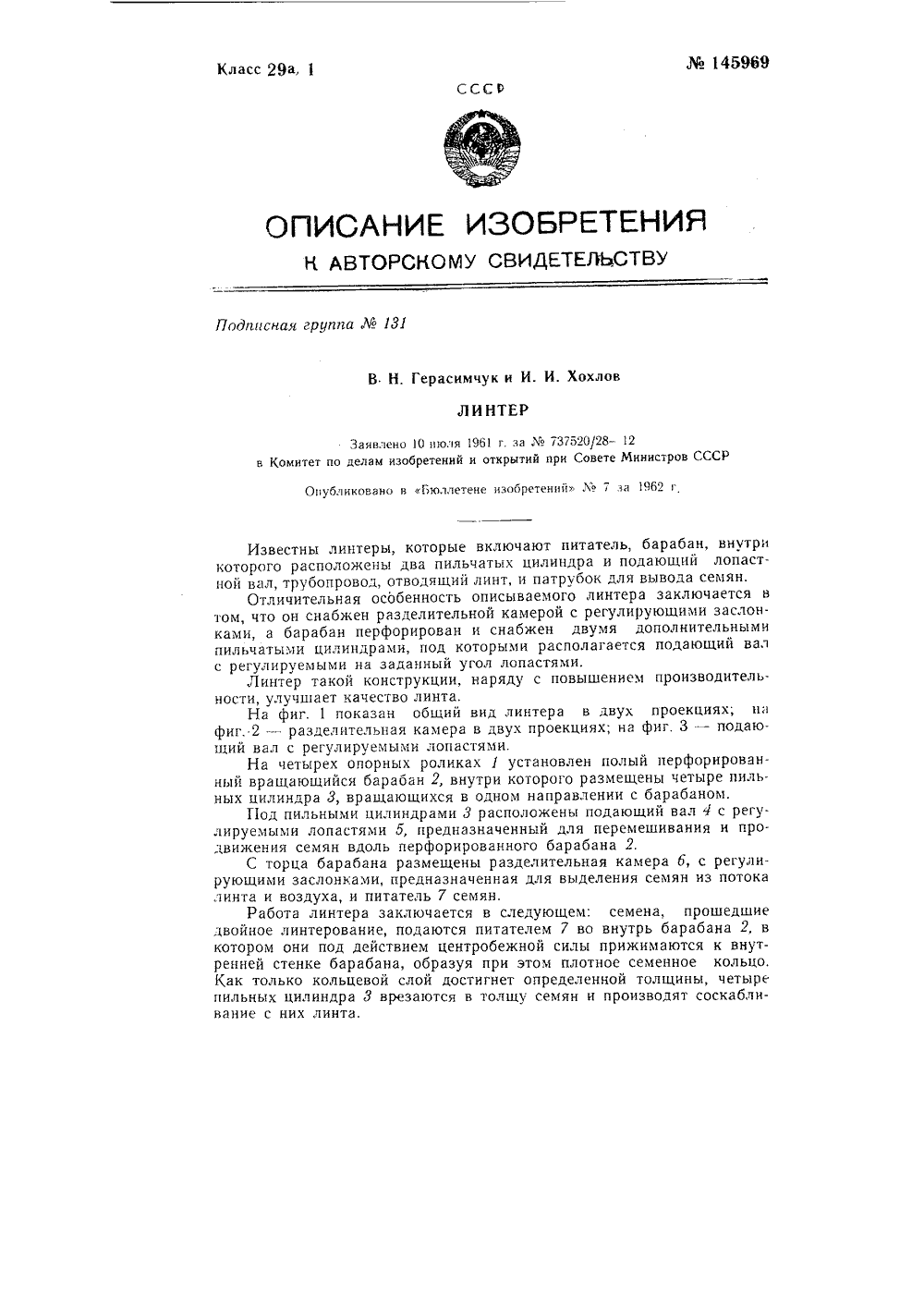

...барабана, образуя при этом плотное семенное кольцо, Как только кольцевой слой достигнет определенной толщины, четыре пильных цилиндра 3 врезаются в толщу семян и производят соскабливание с них линта.Ф 145969Выходя из соприкосновения с кольцевым слоем семян, пильные циы сбрасывают внутрь барабана линт и незначительное количество линдры с рсемян, которые уносятся направленным воздушным потоком ер р делительную камеру б в конденсор. В разделительной камере происходит отделение семян от потока воздуха и линта. Семена, по мере оголения при помощи подающего вала 4 передвигаются вдоль барабана к патрубку 8 вывода семян.Отсос линта из линтера оеуществляется следующим образом: поток воздуха с линтом и отдельными семенами на выходе из...

Номер патента: 146673

Опубликовано: 01.01.1962

Авторы: Авалишвили, Гумбаридзе, Гургенидзе

МПК: D01B 7/02

Метки: автоматической, коконов, питающее, подачи, позицию, сортировочную, устройству

...внутренняя поверхность выполнена ступенчатой,Указанные отличия позволяют ликвидировать перерывы в подаче коконов па сортировочну 1 о позицию ц повысить производительность устройства.На фиг. 1 изображена одна половица питающего бункера; на фиг. 2 - другая половина бункера; на фиг. 3 - общий вид бункера.Описываемый питающий бункер состоит из двух половин 1 и 2, соединяемых при монтаже межд собой с возможностью перемещения относительно друг друга, а его внутренняя поверхцость выполнена ступенчатойПоловина 1 конусообразного бункера снабжена направляющими скобами 3, а половица 2 имеет ребра 4, которыми она входит в скооы 3 половины 1.При установке бункера на устройство его половины 1 и 2 укрепляются каждая на своем подвижном толкателе,...

Номер патента: 147729

Опубликовано: 01.01.1962

Автор: Савченко

МПК: D01B 1/06

Метки: джин

...валик вновь подтягивает их семечки к кромке прижимного ножа для повторного удара отбойным ножом и т, д.Отделенные от волокна семена и непроджинированные летучки хлопка забрасываются отбойным ножом 9 на ленточный транспортер 18, транспортирующий хлопок в камеру второй секции машины, а очищенные семена - на сетку 2 б и сквозь ее отверстия выбрасываются к семенному шнеку 27.Процесс джинирования хлопка во второй секции машины происходит в той же последовательности, что и в секции 1, с той лишь разницей, что непроджинированный хлопок и очищенные семена забрасываются отбойным ножом 9 на сетку 22, по которой колковые барабаны 21 продвигают их в направлении к вертикальному транспортеру 18.При этом передвижении семена проваливаются...

Номер патента: 149532

Опубликовано: 01.01.1962

Авторы: Гинтылло, Лимановский

МПК: D01B 1/40

Метки: агрегата, куделеприготовительного, машинам, мяльно-трепальным, например, пылеотсасывающее

...с вытяжной вентиляцией 1 на чертеже не показана),Короб 1 устанавливается под мяльной машиной, например, куделе- приготовительного агрегата и может разбираться по секциям. Его боковые стенки 2, выполненные разборными из отдельных пластин, крепятся к стаканам 3 подшипников мяльных вальцов. 1 Чежду боковыми стенками 2 и опирающейся на них крышкой 4 находится зона пь левыделения мяльной секции.Соединение воздуховода с вытяжной вентиляцией осуществляется через горловину 5, установленную в передней части мяльной секции агрегата, где имеется кассета б со стеклом. Боковые стенки 7, например, передней части трепальной секции стянуты поперечным брусом, несут крышку 8 и имеют кассеты 9 со стеклом,Лв 149532 Предмет изобретения Пылеотсасывающее...

Номер патента: 150974

Опубликовано: 01.01.1962

МПК: D01B 1/04

Метки: 150974

...предохраняются благодаря волосяному покрову барабана 1, перфорированным поверхностям конуса 9 и цилиндра 2, который, кроме того, покрыт с обеих сторон износоустойчивсй резиной.Вследствие эксцентричного расположения царун.ного цилиндра 2 относительно внутреннего барабана 1, равномерного распределения семян в узкой рабочей зоне между цилиндром и барабаном процесс съема ускоряется. В результате этого интенсивность трения семян о волосяной покров барабана и цилиндра повышается и усиливается степень прижима семян к их поверхностям под действием центробежной силы.Прибор работает следующим образсм.Семена загружают через люк 8. Затем оцц с помощью крыльчатки б подаются и равномерно распределяются по рабочей поверхности барабана 1, который...

Номер патента: 151235

Опубликовано: 01.01.1962

Автор: Гумбаридзе

МПК: D01B 7/02

Метки: коконов, сортировки

...барабана, и включает секрецию для сбора коконов, превышающих заданный размер. К каждой секции барабана снизу подводятся всасывающие сборочные бункеры 7, 8 и 9.151235Машина оборудована пневматическим устройством, включающим вентилятор 10 и огибающий барабан воздуховод 11, снабженный примыкающими к барабану сверху нагнетающими соплами 12, И и 14, а снизу соединенными в общий канал 15 отсасывающими каналами 16, 117 и 18 с боковыии отверстиями для выхода коконов, перед которыми установлены вращающиеся сетчатые барабанчики 19, 20 и 21. Работа машины осуществляется следующим образом, Из бункера 1 коконы подаются в первую секцию барабана 2 и посредством всасывания имеющие из них первый калибр проскакивают через отверстия, переносятся по...

Номер патента: 151426

Опубликовано: 01.01.1962

МПК: D01B 1/04

Метки: 151426

...ы установлен вьпускной лоток Я с заслонкой 9 для окончательной ировки движения семян и полного съема делинта с них.151426Работа машины осуществляется следующим образом.Хлопковые семена 10, опушенные делинтом, подают в машину по входному лотку 7 в верхнюю секцию 1. Семена заполняют камеру 6, образуя семенной валик. При вращении щеточных барабанов 5 семена в валике приходят в движение и при этом размещаются по сетчатой поверхности кожуха камеры, а также прочесываются вращающимися щеточными барабанами. Снятый с семян делинт отсасывается вентилятором (на чертеже не показан) через сетчатую поверхность семенной камеры и потоком 11 воздуха уносится в конденсор,Из верхней секции 1 семена 10, частично очищенные от делинта, поступают через...

Номер патента: 151427

Опубликовано: 01.01.1962

МПК: D01B 1/14

Метки: 151427

...пары вальцов которой превышает скорость первой пары, и установленной таким образом, что выходящая из мялки промятая треста подвергается воздействию бил барабана и превращается в турбинные отходы, включаемые в общий поток переработки их на куделеприготовительном агрегате. дактор В. В. Хазова Текред Т. П. Курилко Корректор А. М. Комарова 10,Т 11 - 63 г, Форма Х 108 6 Обьем О,8 изд. л.Цена -1 коп.изобретений и открытий СССРа, д. 4 бган 70 дп. и печ Зак. 1785,1 ЦНИ 1 Пк 5 о 0 о делампр. Серо Типография, пр, Сапунова, 2 Работа устройства осуществляется следующим образом.Тресту укладывают на ленточный транспортер б, с которого она поступает в воронку 7, а затем в паоу вальцов 3 с восемнадцатью рифлениями, имеющих меньшую скорость по сравнению...

Номер патента: 151588

Опубликовано: 01.01.1962

Автор: Печуро

МПК: D01B 3/10

Метки: барке, механизм, продвижения, шерсти, шерстомойной

...7 насажены звездочки 10. соединенные попарно крючковыми цепями 11, а на концах коленчатых валов 5 и б, кроме того, насажены звездочки 12, также соединенные крючковыми цепями 13. На валу 3 смонтирована звездочка 14, соединенная крючковой цепью 15 со звездочкой 16 на коннице коленчатого вала 4. Приведение в действие коленчатых валов осуществляется от привода через звездочку 17, на конце коленчатого вала 7. Все коленчатые валы вращаются по часовой стрелке.При модернизации шерстомойных барок, имеющих четное число коленчатых валов, последние соединяются попарно, при нечетном количестве валов остается один коленчатый вал, который располатаетсч в передней части барки 1 например, вал 3).При вращении приводной звездочки 17 приво ие (через...

Номер патента: 152817

Опубликовано: 01.01.1963

МПК: D01B 3/10

Метки: 152817

...фиг. 1 показана схема устройства для очистки, нстомойных барок от механических загрязнений, водянымфиг. 2 - схема расположения водопроводных изогнутых тных форсунками,Устройство выполнено в виде водопроводных изогнутьукрепленных на стенках 2 шерстомойных барок 1 - 1 Ч поддном а и снабженных форсунками 3.Уклон дна к середине барки обеспечивает сток смывзагрязнений в направлении электромагнитных спусковыхТрубы 1 подсоединены к общей сети труб 5 посредством элных вентилей б.Устройство сот шерстомойки 1карман 9, втораяном 11, трубами.фильтр в виде ре152817с трубой 18, электродвигатель 19, отстойник 20, пульт 21 управления и сточный канал б.Работа устройства осуществляется следующим образом.Шерстомойные барки 1 - 1 Ч, предназначенные для...

Номер патента: 153042

Опубликовано: 01.01.1963

МПК: D01B 7/02

Метки: 153042

...Для этого по взвешенной пробе определяют средний вес живого кокона, а затем раздельно определяют средний вес кокона самца и самки и для взвешивания оболочек разрезают по десять коконов самцов и самок с их средним весом.Способ основан на различной шелконосности самцов и самок и осуществляется следующим образом.Из какдой партии отбирают среднюю пробу в количестве 150 штук сортовых коконов и обычным порядком определяют средний вес живого кокона. Затем определяют вес каждого кокона пробы и из них выделяют коконы меньше среднего веса на 0,25 г (самцы) и больше среднего веса на 0,25 г (самки), из которых отбирают по десять штук коконов самцов и самок и выбранные коконы разрезают для определения веса оболочек и шелконосности.153042Предмет...

Номер патента: 153043

Опубликовано: 01.01.1963

МПК: D01B 7/02

Метки: 153043

...10,Подписная группа Л 8 257.ПРИСПОСОБЛЕНИЕ ДЛЯ СО ПРИ ОПРЕДЕЛЕНИ1961 г. за726540/28-12 открытий прп Совете Министров СССРенпй п товарных знаков3 за 1963 г.15303 - 2 -р 4 Ф ,стояние между центрами прорезей соответствует отклонению стрелки 8 при нагрузке на чашку б - 0,5 г. Прорези 8 и 9 по размеру соответствуют коконам средних весов самцов и самок,При определении шелконосности коконов отбирают из партии сто пятьдесят коконов. Для сортировки коконов по весу на чашку б помещают груз, равный среднему весу одного кокона из отооранной пробы, стрелку 10 стержня 7 совмещают со стрелкой За коромысла 8, после чего производят поштучное взвешивание всех коконов пробы и подразделение их на три группы.Первую группу составляют коконы ниже среднего...

Номер патента: 153045

Опубликовано: 01.01.1963

МПК: D01B 5/04

Метки: 153045

...его на выходе шнека имеет фигурный вырез, образующий опору 21 для приема горстей. Для обеспечения передачи волокна из первой зоны обработки во вторую, на входном конце шнека установлена пластина 22 под углом к желобу 12; для равномерного распределения волокон при переходе их в шнек имеется дополнительная пластина 23, а для поддержания волокон в момент заправки их в шнек установлена пластина 24. На выходном конце шнека установлены полозок 25 и деталь 26, обеспечивающие перевод волокна в транспортирующие ремни 5 и 6 и в горизонтальный желоб И.Между двумя зонами гребенных полотен установлен шнуровои транспортер 27, изготовленный из материала с шероховатой поверхностью, например из каучука. В одной части своего движения в направлении,...

Номер патента: 153046

Опубликовано: 01.01.1963

Авторы: Действительный, Иностранна, Корнелис

МПК: D01B 5/00

Метки: 74785228-12, «бюллетене, волокназаявлено, делам, знаков, изобретений», комитет, лубяного, министров, октября, открытий, очесбшания, совете, сссропубликовано, товарных

...ремней, от л и ч а ю щ и й с я тем, что, с целью обеспечения лучшего прочеса, во второй зоне обрабатывают волокно в виде горстей, образованных в момент перехода волокна из первой зоны чесания во вторую. Составитель М. М. Лиманова Редактор М. И. Бородина Текред Т. П. Курилко Корректор Т, В. Муллина Поди. к пен. 28/И - 63 г. Формат бум. 70 Х 1041/1 в Объем 018 изг ч 3 а к. 2088116 Тираж оо 0 Цена 4 коп,ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 юток волМЖ, зажатых в одной части между двумя транспортерными ремнями, перемФцается свободно висящей комлевой частью между гребеннв 11 и полотнаминепрерывнодвижущимися в вертикальном,направлении и...

Номер патента: 153192

Опубликовано: 01.01.1963

МПК: D01B 3/04

Метки: 153192

...тонким слоем.На конвейере классировщицы (находящиеся по обе его стороны) определяют класс шерсти путем осмотра основных частей руна - боков, лопаток, спины, составляющих более 50 - 75 оо площади руна. Класс руна устанавливают по преобладающему в нем виду шерсти в зависимости от длины и других показателей, указанных в заготовительных стандартах. Для каждого вида шерсти разработаны стабильные схемы классировки, которые и закрепляются за каждой классировщицей определенных сортаментов по заготовительному стандарту.Классировщица отбирает с конвейера руно или клочок нерунной шерстки по качественным признакам. Вначале отбирает только по одноМ 153192 му признаку - по состоянию, например, нормальную, или сорно-репейную 1-й группы, или...

Номер патента: 153424

Опубликовано: 01.01.1963

МПК: D01B 3/04

Метки: 153424

...але отбирают от шерст низшие сорта, Затем н сновного приза части по то ака ине о нутоъ тельн ю шерсть в разве нвейера последова ывают тонким слое и, как рунной, так конвейере каждая ы- за иде укл дно рун и нерунной, отсортисортировщипа отбиСпос сорта -определя Спос Кипь вейера, о ную шер Отоб вают на другим; Внач ровки и153424рает из руна шерсть только определенной тонины, заранее за ней закрепленной, например или 80 качества, или 74 качества и т. д начиная с более тонкой (с лопаток, спины и боков).Каждую часть руна, определенную по тонине, разделяют по состоянию и длине и укладывают в ящики. Руйо в каждом ящике соответствует законченному сорту, определенному по всем основным признакам.После сортировки рунной шерсти на конвейере не...

Номер патента: 153532

Опубликовано: 01.01.1963

МПК: D01B 5/04

Метки: 153532

...приводимые в движение от электромагнита 6 через микропереключатель 7153532благодаря воздействию на него флажка 8, закрепленного на щитке 9. Рычагами 10, уплотняющими пачку, и иглами 11, увязывающими ее шпагатом, управляет распределительный вал (не показан),Лен сортируют и раскладывают по дозаторам 1. При достижении определенного веса льна дозатор опускается, и пачка переходит последовательно на ремешковые транспортеры 2 и 8, где она лотками 4 устанавливается в горизонтальное положение. При подходе к щитку 9 пачка нажимает через флажок 8 на кнопку микропереключателя 7, в результате чего транспортер 3 останавливается, и срабатывает электромагнит б. Последний поворачивает лопатки б, которые загибают концы пачки и одновременно включает...

Номер патента: 153853

Опубликовано: 01.01.1963

МПК: D01B 3/04

Метки: 153853

...массы шерстяных волокон. Способ заключается в том, что перед отборок 1 хлопчатооумажных ниок их окрашивают прямыми анилиновыми красителями, например, в процессе мойки в третьей барке моечно-проходного аппарата.Рассортированная по тонине, длине, цвету и состоянию шерсть в производственных условиях подается на промывку в четырех- или пяти- барочную моечно-сушильную машину. При заправке машины в третью барку при температуре воды 48 - 49 С и концентрации соды 1,5 г/г загружается анилиновый краситель (прямой фиолетовый светопрочный 2 К или прямой алый светопрочный 2 Ж) из расчета 0,5 - 0,3 г на 1 л раствора барки. Хлопчатобумажные нитки и обрезки шпагата, находящиеся в шерсти, при проходе через третью барку окрашиваются прямым анилиновым...

Номер патента: 155119

Опубликовано: 01.01.1963

МПК: D01B 3/04

Метки: 155119

...от шерсти, поступает в центрифугу 9 для отделения грязи, а из нее в жироотделительную машину 10 проходного действия. В этой машине отделяется конгломерат, содержащий шерстяной жир, который направляется в цех жиродобычи. Очищенный раствор возвращается в карусельно-замачивающую машину 4.После замачивания шерсть отжимают валами с обильным спрыском ее теплой водой, поступающей после окончательного,прополаски вания из оарки б, и промывают в двух обособленных барках 1 и 2 в растворе, содержащем синтетичеокие препараты сульфанол, ОПи др.). Раствор из барки 12 непрерывно подается в барку 11.Отработанные моющие растворы, содержащие синтетические препараты, подвергают непрерывной очистке отдельно, не смешивая с др- гими жидкостями, в...

Номер патента: 155421

Опубликовано: 01.01.1963

МПК: D01B 7/02

Метки: 155421

...валика 14 закреплены подпружиненные кронштейны 16 с роликами 17 на концах. Перекатываясь по рифлям торцовых дисков 7, ролики 17 поворачивают валик 14 и заставляют этим пластину 15 покачиваться вместе с валиком. К пластине 15 вплотную примыкает основание сдироснимающего элемента, выполненного в виде наклонно расположенной плиты 18, на которой в несколько рядов установлены двухконусные веретена 19, верхние конусы 20 котооых служат для отвода сдира, а нижние 21, частично перекрытые кожухом 22, образуют с кожухом 23 смежного ряда веретен канал 24, по которому передвигаются обрабатываемые коконы,На хвостовых концах веретен 19 закреплены парные звездочки 25 для цепи Галля,Накатка на конусе 21 способствует захвату сдира и последовательному...

Номер патента: 156373

Опубликовано: 01.01.1963

МПК: A01D 45/00, D01B 1/14

Метки: 156373

...режущего аппарата осуществляется от кардацного вала 7, связанного с приводом укладывающего механизма машины.156373Захватывающий механизм машины имеет два взаимодействующих бесконечных ремня с пальцами 8, которые передают срезанные стебли кенафа на взаимодействующие бесконечные ремни 9 укладывающего механизма,Ремни продвигают срезанные стебли кенафа вдоль желоба 10. Последним они переводятся в наклонное положение под углом до 30 к горизонту.Стебли, освободившись от ремней укладывающего механизма, падают ровным слоем на транспортерную ленту, которая направляет их под прижимной барабан 11 для сплющивания. Далее стебли поступают на три удерживающих валика 12, окружная скорость которых равна скорости движения слоя стеблей.Удерживающие...

Номер патента: 156429

Опубликовано: 01.01.1963

МПК: B07B 1/40, D01B 3/04

Метки: 156429

...с укрепленным в целю торцовКожух 4 связан с рамой пружинами 7.На вертикальной оси 8 смонтирован вцбраццонныйтоящий из укрел;чецного тга-валу электродвигателя 8 эроликом 10.К нижней част 1 г оси д приварены ножки стола П и бункер с наклонным лотком 12 для сбора сечки и сора,При классировке шерсти руно расстилают на сетчатой крышке 2стола и включают электродвигатель 8. Вращающийся на валу электродвигателя эксцентрик 9 с роликом 1 О взаимодействует с торцовымкулачком 6, набегая на его выступ, встряхивает крышку стола в веро вращающаяся абжена с внут ым кулачком 6 механизм, сосксцентрцка 9 с156429тикальной плоскости, Как только ролик 10 сойдет с выступа кулачка б, крышка 2 под действием пружин 7 возвращается в исходное положение, Таким...

Номер патента: 156435

Опубликовано: 01.01.1963

МПК: D01B 7/04

Метки: 156435

...применен электромагнит,На фиг. 1 изображена схема расположения механизма на кокономотальном автомате; на фиг. 2 - подбрасыватель, вид сбоку..Между предтазьем 1 и мотальным бассейном 2 расположен канал 3, в котором помещен подбрасыватель коконов. Последний выполнен в виде ползуна, имеющего стенку 4 с выступом 5 и козырек 6, который жестко соединен со стенкой 4 посредством двух направляющих 7. Подбрасыватель коконов жестко соединен с сердечником электромагнита 8, служащего приводом.По сигналу, воспринимаемому механизмом, подбрасыватель приводится в возвратно-поступательное движение. При движении подбрасыватель выступом 5 захватывает первый из коконов, находящийся в канале 3, Кокон, отражаемый козырьком 6, выбрасывается и направ.ляется в...

Номер патента: 157905

Опубликовано: 01.01.1963

МПК: D01B 3/04, D01G 5/00

Метки: 157905

...перегородками на секции для хранения закрепленных за каждой из них разных групп состояния и сортов шерсти и имеют подвижные днища, обеспечивающие подачу одноименной шерсти на ленточные транспортеры б и 7, которые передают рассортированную по состоянию шерсть в аккумуляторы 3 и законченные промышленные сорта в расходные камеры 12 моечного производства.В каждую из расходных камер 12 подается закрепленный на ней сорт шерсти.Лккумуляторы 3 снабжены отборочными механизмами, выполненными в виде горизонтального подвижного дна 13 и вертикального колкового транспортера 14 (фиг. 2). Ленточные транспортеры 9 оснащены дозирующими приспособлениями 15 с кассетами, питающими рабочие места потока.Работа на поточной линии производится следующим...

Номер патента: 159929

Опубликовано: 01.01.1964

МПК: D01B 1/06

Метки: 159929

...разрез.Он включает отбойные пластины 1, установленные на штифтах 2, которые входят В тело валика и закреплены с помощью упорных пластин 3. Между упорными и отбойными пластинами 3 и 1 расположены ограничители 4.По периметру валика, вдоль его образующей, смонтировано несколько, например че. Подписная гррта Л 0 230 тыре, эластичных амортизатора 5 трапецеидальной формы.Прц работе отбойцого валика ограничители 4 задерживают дВжение Отбой 11 ых пластин 1 прц ударе во время обработки хлопковых семлц, а амортизаторы Б смягчают силу удара отбош:ых пластин. Предмет цзобрете ни я Отбойный валик валцчного джина, имеющий отбойные пластины, укрепленные с помо 1 цью ограничителей, о т л ц ч а ю 1 ц и й с л тем, что, с цельо повышеццл надежности его...

Номер патента: 159930

Опубликовано: 01.01.1964

МПК: D01B 1/38

Метки: 159930

Номер патента: 159931

Опубликовано: 01.01.1964

МПК: D01B 1/38

Метки: 159931

...2, где вследствие разности скорости этих транспортеров образуется равномерный, определенной структуры слой волокна, который увлажняется из форсунок (на чертеже не показаны)". Затем он поступает под уплотнительный валик 3 и колковые барабаны 4. Ввиду того что скорости вытяжных цилиндров 5 в несколько раз больше скорости колковых барабанов, волокно прочесывается между колками, вытягивается и приобретает вид связанного и уплотненного волокна. Сформированная таким образом лента поступает на ленточный транспортер 6, где она посредством направляющих щитков (на чертеже не показаны) вогнутой формы суживается, а159931 Составитель С. С. БочковРедактор В. Ф. Чулкова Техред А, А. Камышникова Корректор Г. И. Чугунова Подп. к печ. 25,П - 64 г. Формат...

Номер патента: 160564

Опубликовано: 01.01.1964

МПК: D01B 1/32, D01B 1/36

Метки: 160564

...параллельно в горизонтальной плоскости со смещением относительно вертикальной оси поля трепания; зажимные ремни 4 и 5 фасонного профиля и нажимные ролики 6; приспособление для перемещения необработанной части горсти в зону трепания, выполненное в виде дугообразной скобы 7, закрепленной между направляющими дорожками 2, на уровне которых расположены желоба (на фиг. не показаны); привод 8, систему передач,Работает предлагаемая односекционная трепальная машина следующим образом.Предварительно промятые стебли лубяных культур помеща 1 от на направляющую дорожку 2. Их подают под зажимной ремень 4, фасонного профиля так, чтобы горсть зажималась в средней части, при этом концы волокна провисают вниз по обе стороны, а затем поступают в...
