D01B — Механическая обработка натурального волокнистого материала с целью получения волокон, например для прядения

Страница 27

Устройство для измерения жесткости lt; )бблочкй коконов для коконосортировочных автоматов

Загрузка...

Номер патента: 246361

Опубликовано: 01.01.1969

Авторы: Гургенидзе, Ленинабадский, Мирошкии, Решидов, Шершень

МПК: D01B 7/02, G01N 3/40

Метки: автоматов, бблочкй, жесткости, коконов, коконосортировочных

...определения жесткости оболочки коконов, регулируя величину зазора в, изменяат долю диапазона каждой степени жесткости в отдельности.Винт 1 б предназначен для регулировки зазора ползуна 9 с верхним плечом рычажка 13, обеспечивающего работу контакта 1 Б. Нижнее плечо рычажка 13 представляет собой нластинчатую пружину, обеспечивающую ход провала при работе контакта 14. Через патрубок 17 подается сжатый воздух, который, выходя через эжектор 18, создает разрежениев трубке 1.Работает устройство следующим образом,246361 4 Предмет изобретения Сосгавитель В. РумянцевРедактор Э. Н. Шибаева Техред Т, П. Курклко Корректор Р. И. Крючкова Заказ 275314 Тираж 480 ПодписноеЦНИ 11 ПИ Комитета по дслам изобретений и открытий прп Совете Министров...

Прямоточный волокноочиститель

Загрузка...

Номер патента: 247451

Опубликовано: 01.01.1969

Авторы: Котов, Крыгин, Нуралиев, Самандаров, Худковский, Центральный

МПК: D01B 1/08

Метки: волокноочиститель, прямоточный

...которыми смонтированы отсекатели для выравнивания подсасываемого воздуха, а под цилиндрами установлены направляющие щитки, способствующие переходу волокна с одного цилиндра на другой. Для изменения притока воздуха в угарную камеру в ее передней и задней стенках установлены жалюзи.На чертеже показана схемволокноочистителя. Он состцилиндров 1, подводящего 2патрубков, направляющих щиков 5, угарной камеры б с жателей 8.Волокно вместе с воздухом поступает от джина (на чертеже не показан) в подводящий патрубок 2, захватывается зубьями первого пильного цилиндра 1, протрепывается по колосникам 5, благодаря чему из него выделяется сор, улюк и прочие пороки. Затем под деиствием центробежной силы волокно перебрасывается на следующий пильный...

Питатель кокономотального автомата

Загрузка...

Номер патента: 248524

Опубликовано: 01.01.1969

Авторы: Специальное, Средств, Цула

МПК: D01B 7/04

Метки: автомата, кокономотального, питатель

...на кронштейне 6 и приводится в движение от приводного вала 7 кокономотального автомата посредством кулачка 8, взаимодействующего с роликом 9, установленным на рычаге. На том же кронштейне смонтированы подпружиненная защелка 10 и электромагнит, 11, включенный в электроцепь, замыкаемую при помощи прибора (на чертеже не показан), контролирующего тонину нити шелка-сырца, разматываемого на кокономотальном автомате. Для уменьшения трения между коконом и рабочей поверхностью сектора питателя его рабочая 5 поверхность облицована фторопластом.Питатель работает следующим образом, Рычаг б удерживается в нерабочем положении подпружиненной защелкой 10, входящей в паз пластины 12, закрепленной на рычаге. При 10 проходе через прибор утоненной нити...

Атёль концов коконной нити

Загрузка...

Номер патента: 251424

Опубликовано: 01.01.1969

Автор: Меметов

МПК: D01B 7/02

Метки: атёль, коконной, концов, нити

...для подыскивания концов нити, которые изготовляются из дорогостоящих материалов.Для замены дорогостоящих материалов предлагается подыскиватель, в котором приспособления для подыскивания концов нити выполнены в виде металлических пружин, внутренние отверстия которых заполнены капроновой жилкой, а торцы залиты капроновой пробкой.На чертеже изображен описываемый подыскиватель.Он содержит корпус 1, в котором при помощи резьбового соединения укреплены приспособления для подыскивания концов нити. Каждое приспособление выполнено в виде металлической пружины 2 внутренние отверстия которой заполнены капроновой жилкой 3. Торцы пружин залиты капрон для предотвращения прокола Подыскиватель пр исоединяе шины для подыскивания кон 5 вращении...

Прибор для определения адгезии серицина коконной нити

Загрузка...

Номер патента: 251425

Опубликовано: 01.01.1969

Авторы: Абрамов, Узбекский

МПК: D01B 7/00

Метки: адгезии, коконной, нити, прибор, серицина

...На ней установлен вращающийся на оси 2 ролик 3, через который перекинут трос 4. Один конец троса намотан на вал 5, приводимый в движение при помощи электродвигателя и редуктора (на чертеже не показаны), к другому, концу троса подвешен сосуд б с водой и плавающим запаренным коконом 7. Направляющий трос 8 предотвращает колебания сосуда при его опускании. Свободный конец коконной нити 9 привязан к кр гого стального элемента в форме к балки 10, зажатой между двумя пл 11, На обоих поверхностях упругого 5 закреплены по два тензосопротивле Описанное устройство работает сл образом. Первоначально сосуд вращением тив часовои стрелки поднимается 0 положение и заливается теплой водо ратура которой 45 С).Испытуемый кокон по известной...

Машина для выделения луба из стеблей лубяных культур

Загрузка...

Номер патента: 251978

Опубликовано: 01.01.1969

Авторы: Абдукадыров, Абдумуталов, Гришенков, Нов, Суслопарова, Тищенко, Щенко

МПК: D01B 1/14

Метки: выделения, культур, луба, лубяных, стеблей

...1 подачи стеблей,слоеформирующее устройство в виде трех дисковых секций, на параллельных осях которых установлены диски 2 и прижимной полозок 3, 20 наклонный транспортер 4, и горизонтальныйзажимной транспортер б, трепальные барабаны б с билами, съемник 7 луба с транспортера.Плющильно-мяльное устройство представля ет собой две секции, одна из которых расположена за слоеформирующим устройством и имеет вальцы 8 с поперечными канавками, а также плющильные 9 и мяльные 10 вальцы.Над задними концами трепальных бараба нов установлены со смещением относительнодруг друга ролики 11 для вывода концов луба из барабанов,При работе машины срезанные стебли укладывают на стол 1 и подводят к слоеформирующему устройству, диски 2 которого вращаются с...

Устройство для очистки хлопка-сырца

Загрузка...

Номер патента: 252546

Опубликовано: 01.01.1969

Авторы: Будин, Бюро, Государственное, Логинов, Мусаходжаев, Нестеров, Очистки, Первичной, Промышленности, Самандаров, Сушки, Центральный

МПК: D01B 1/02

Метки: хлопка-сырца

...1 подается в очистительную секцию 2 (подача осуществляется на узком участке по длине рабочих органов устройства). Попав на шнек 5 и получив от него осевое перемещение, хлопок-сырец разрыхляется колковыми барабанами б и благодаря протаскиванию по поверхности решетки 7 из него выделяются мелкие и частично крупные сорные примеси. После разрыхления и очистки на колковых барабанах хлопок-сырец набрасывается на шнек 5, который вновь подает его на колковые барабаны для повторной очистки. Этот процесс повторяется несколько раз. Таким образом осуществляется многократная очистка хлопка-сырца в первой секции.Частично очищенный хлопок-сырец попадает на шнек 9 второй очистительной секции, где цроисходит последующая очистка благодаря осевому...

253292

Загрузка...

Номер патента: 253292

Опубликовано: 01.01.1969

МПК: D01B 1/08

Метки: 253292

...активной мощности электродвигателя, два ре шающих устройства РУи РУ, влагомеро, плотномер р, блок задающего и сравнивающего устройства П, тахогенератор ТГ, устройство сравнения УС и предварительный усилитель ПУ.0 Регулирование процесса осуществляетсяследующим образом.Состояние сырцового валика контролируется датчиком по активной мощности, потребляемой электродвигателем привода пильного 5 цилиндра джина. Информация с датчика поступает в решающее устройство РУ, которое в соответствии со статическими характеристиками процесса джинирования, а также в соответствии с влагосодержанием хлопка сырца, подаваемого к питающим валикамджина, определяет плотность сырцового валика в данный момент времени. Эта информация с выхода решающего устройства...

Сепаратор для хлопка

Загрузка...

Номер патента: 256152

Опубликовано: 01.01.1969

Авторы: Институт, Исмаилов, Рахматулин, Сейсмостойкости, Шамсутдинов

МПК: D01B 9/00

Метки: сепаратор, хлопка

...вертикальный патрубок 8,Сепаратор установлен на тележке 9 для перемещения его и включения в различные пневмотранспортнрующие трубопроводы.К участку 1 присоединено приемное сопло или транспортирующая линия воздуховодов, а к участку б - нагнетательные воздуховоды с жалюзи на боковых стенках,На восходящем участке 1 установлен уловитель 10 тяжелых примесей, на нисходящем участке 2 имеется заслонка 11 для регулирования потока хлопка, а на участке 7 отвода воздушного потока на рециркуляцию - поворотный клапан-распределитель 12 и канал 13 для подсоса воздуха из атмосферы на рециркуляцию через щель 14. Клапан-распределитель смонтирован на оси 15, имеет рукоятку 1 б и,выполнен в виде двугранника с углом между крыльями порядка 25 - 30.На участке б...

Устройство для формирования стеблевой ленты

Загрузка...

Номер патента: 259319

Опубликовано: 01.01.1970

Авторы: Антонов, Левитский

МПК: D01B 1/32

Метки: ленты, стеблевой, формирования

...стержни имели возмож. ЗО ность в заданный момент времени опускатьсяили подниматься, но не могли выпадать и смещаться в стороны, удлиненные концы их вводят в пазы ограничителей, которые устанавливают сбоку каждой цепи транспортера.Рифленый валец 6 располагают вблизи передней стенки бункера над игольчатыми план. ками. Он вращается по ходу движения стеб- левой ленты и служит для предотвращения забивок и заламывания стеблей у передней стенки оункера. Число оборотов рифленого вальца зависит от толщины формируемой ленты, длины стеблей и скорости транспортера,Иглы гребенок 8 попеременно проходят через отверстия в днище (или боковых стенках) бункера. Они прокалывают вершинные части стеолей, препятствуют смещению вышележащих слоев относительно...

Контейнер для мочки соломки льна

Загрузка...

Номер патента: 260809

Опубликовано: 01.01.1970

Авторы: Латвийский, Трегер, Троицкий

МПК: D01B 1/34

Метки: контейнер, льна, мочки, соломки

...Дверки 4 также запираются замками. Верхняя рама каркаса имеет две серьги 25 5 для загрузки в мочильный бак и по углам еще четыре серьги б для выгрузки контейнера из бака.Одна из продольных сторон 7 выполнена съемной для удобства разгрузки соломки из 30 контейнера, Сторона 7 соединена с каркасом связью 8, шарнирно соединенной с нижней стороной каркаса, и снабжена запором 9, На каркасе имеются подвижные упоры 10 для удержания контейнера от всплывания в мочильном баке.Пустой контейнер устанавливают на транспортные средства продольной боковой стороной, не имеющей дверок, а верхней стороной со створками 2 наружу, и доставляют на склад сырья. Для загрузки открывают одну из створок 2 и дверки 4. Сухую соломку льна укладывают горизонтальными...

261276

Загрузка...

Номер патента: 261276

Опубликовано: 01.01.1970

Авторы: Владислав, Влодзимирз, Здзислав

МПК: D01B 1/04

Метки: 261276

...в од ну, а комлями в другую сторону и перемещают в направлении стрелки 1. При этом стебли падают на перпендикулярно установленный к ер, лента которого в продольном наП и одновременно - о в направлении стрелго стебли ложатся на самим себе по волнообуда которой соответстмого слоя, причем вепгаются возле комлевой ождением друг на друдвижению стеблеи кон непрерывно перемещае правлении по стрелке возвратно-поступ ательн ки У 1. Вследствие это конвейер параллельно разной линии, амплит вует тпирине формируе шинки стеблей распола части с некоторым зах аявлено 08 Л,1967 ( 1124 Таким образом происходит совершенно равномерное распределение стеблей в слое как в продольном, так и в попепечном направлении.Далее на участке СС - РР происходит...

261625

Загрузка...

Номер патента: 261625

Опубликовано: 01.01.1970

Авторы: Крыгин, Максудов, Нусратов, Пильный, Центральный

МПК: D01B 1/08

Метки: 261625

...1 ощих джинах оно очищается на ограниченном участкеппльного цилиндра (в зоне улючного козырька у камер нижнего съема или в зоне прием 10 ной горловины у камер верхнето съема). Комбинация отбойных ножей и отбойного ротора,.входящего в междуппльное пространство,.обеспечивает наилучшую очистку волокна,так как в этом случае прядка волокна обра 15 батывается с трех сторон,Ротор имеет кольцевые пазы, в которыевходят пильные диски джина, в результатечего прядка обрабатывается со всех сторон.Вращение ротора навстречу ппльному цилин 20 дру, с одной стороны, увеличивает относительную встречу волокна с ротором и, с другой стороны, предотвращает забои последнего,Благодаря спиральной форме воздушной25 камеры ее размер по сравнению с...

Противонамоточное приспособление к трепальной машине

Загрузка...

Номер патента: 261626

Опубликовано: 01.01.1970

Автор: Лукинов

МПК: D01B 1/30

Метки: машине, противонамоточное, трепальной

...ттротивонамоточное приспособление, отличающееся тем, что кожух выполнен со щелями для подачи воздуха под давлением, превышающим атмосферное.Описываемое приспособление исключает этот недостаток с помощью воздушной оболочки, предохраняющей отдельную часть машины от непосредственного контакта с материалом.На чертеже изображена схема:противонзмоточного приспособления в разрезе,Предлагаемое противонамоточное приспособление представляет собой кожух (кольцо) 1 с касательными щелями 2 и укрепленное фланцевым торцом на станине 3 и стыкуемое орцом с диском трепаль определенным зазором свободнымрабана 4стие 5,го от Работа приспособлв 5 дующем. Перед пуско кожуха через торый, истекая рез щели и то О ную оболочку,такт обрабаты ностью кожуха,...

Механизм для уплотнения стеблей лубяных культур в бункере слоеформирующего устройства

Загрузка...

Номер патента: 262313

Опубликовано: 01.01.1970

Автор: Антонов

МПК: D01B 1/30

Метки: бункере, культур, лубяных, механизм, слоеформирующего, стеблей, уплотнения, устройства

...также одинакового числа зубьев на колесах 2 и шестернях 4 достигается плоскопараллельное движение лопастей б в вертикальной плоскости. Привод к планетарным передачам осуществляется через муфту предельного момента б. Планетарные механизмы располлкены слева и справа от боковых стенок бункера 7, в который загружается льносолома так, что стебли располагаются горизонтально.Устройство работает следующим образом.При вращении дисков 1 лопасти 5 через вертикальные прорези в боковьгх стенках б нкеравнедряются в материал, захьатывают порциистеблей, перемещая их вниз, и уплотняют внижней части бункера. Пэ мере отбора материала из бункера лопасгц (вертикальные сос 10 тавляющце скоростей когорых больше скорости отбора материала из бункера) захватывают...

Отжимно-промывная машина для мокрой тресты грубых лубяных культур

Загрузка...

Номер патента: 262314

Опубликовано: 01.01.1970

Авторы: Государственный, Лукинов, Лунев, Трегуб, Швейной

МПК: D01B 1/48

Метки: грубых, культур, лубяных, мокрой, отжимно-промывная, тресты

...цепного нижнего транопортера с питающей 10, погружающей 11, растятивающей 12 и выноаной 13 секциями; верхнего транспортера с погружающей 14 и растягивающей,15 секциями; ванн 1 б и вибратора, состоящего из подпружиненной вибрирующей решепки 17, привода 18 и рамы 19. Механиз:; разворота состоит,из четырехрядного цепного транспортера 20, вала с колковымри диоками 21 и рамы 22, Отжимные валы 4 и 5 состоят из нижнего жестюго вала 23, верхнего обрезиненного плавающего вала 24, основания 25 и нажимного устройства 26.Выпускной транспортер 8 состоит из нескольких рядов:замкнутых тяговых цепей 27, ведущего 28 и ведомого 29 .валов, вала с упругими,рыхлящими элементами 30 и рамы 31. Рыхлящие элементы,вьвполнены в виде упрупих плестии (полос),...

Устройство для форлирования слоя

Загрузка...

Номер патента: 262315

Опубликовано: 01.01.1970

Авторы: Трикотажной, Швейной

МПК: D01B 1/30

Метки: слоя, форлирования

...в ре зультате микробиологических процессовпревращении соломы в аресту. 20На чертеже изображено предлагаемое устройство, вид сбоку.Устройство состоит из сварной рамы 1, нижчего транспортера, имеющего питающую 2, погружающую 3, растягивающую 4 и выносную 25 5 секции, верхнего транспортера, содержащего погружающую б и растягивающую 7 секции, ванны 8, вибратора, состоящего из рамы 9, шарнирной вибрирующей решетки 10, шатуна 11, привода 12 и вытяжного колпака 13, 30 Секции транспортеров состоят из четырех рядов замкнутых тяговых цепей, Ширина механизма соответствует длине сгеблей тресты,Устройство работает следуи 1 щим образом.Развязанные снопы мокрой тресты подают на питающую секцию 2 комлями в сторону ориентирующего бортика, расположенного...

262664

Загрузка...

Номер патента: 262664

Опубликовано: 01.01.1970

МПК: D01B 3/00

Метки: 262664

...смонтированы колки 3, расположенные по винтовой линии вдоль оси барабана, и балансирные колки 4, размещенные по его краям; откиднойверхней крышки б; откидной нижней крышки6, в которой установлен сетчатый поддон 7; 30 электродвигателя 8 с реверсивным устройством и неподвижных колков 9.При открытой крышке 6 во внутреннюю полость машины закладывают образец исследуемой шерсти. Затем крышку закрывают, запирая ее зажимами,После включения электродвигателя колковый барабан 2 получает вращательное движение и благодаря реверсивному устройству периодически меняет направление вращения. При этом колки 3 и 4 многократно ударяют по шерсти, Под воздействием этих ударов, а также в результате протаскивания шерсти по сетке поддона 7 и перемещения ее...

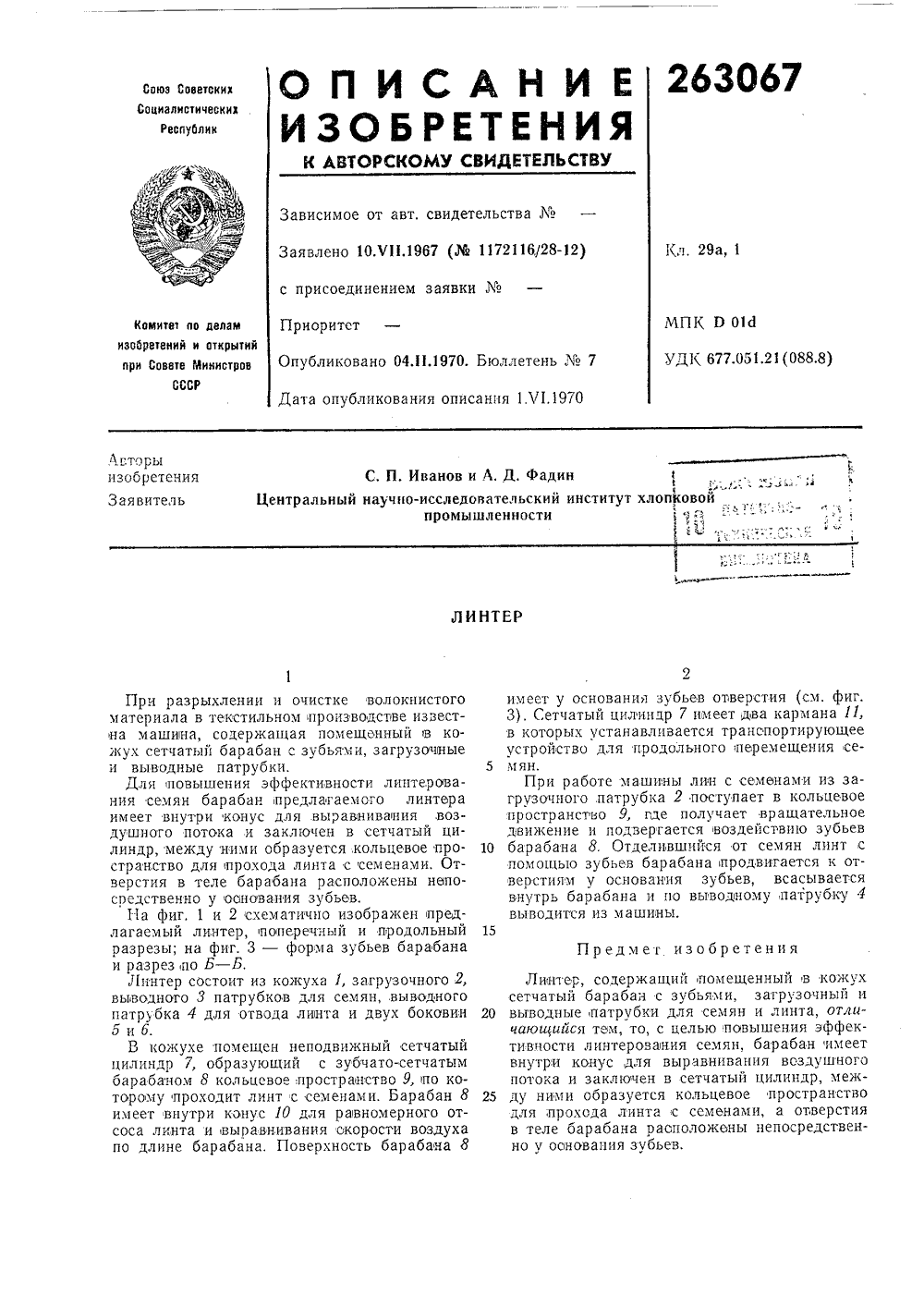

263067

Загрузка...

Номер патента: 263067

Опубликовано: 01.01.1970

Авторы: Иванов, Фадин, Центральный

МПК: D01B 1/04

Метки: 263067

...заключен в сетчатый ци5 ду ними образуется кольцевоедля,прохода линга с семенами,в теле барабана расположены нено у основания зубьев. ый в кожух грузочный и чпнта отла ения эффекрабан имеетвоздушноголиндр, межпространствоа отверстия посредственПри разрыхлении и очистке волокнистого материала в текстильном производстве известна машина, содержащая помещенный в кожух сетчатый барабан с зубьями, загрузочные и выводные патрубки.Для повышения эффективности липтерования семян барабан предлагаемого линтера имеет внутри конус для выравнивания,воздушного потока и заключен в сетчатый цилиндр, между ними образуется, кольцевое пространство для прохода линта с семенами. Отверстия в теле барабана расположены непосредственно у основания зубьев.На фиг, 1...

Агрегат для переработки волокносодержащих стеблей в беспрерывную ленту луба, волокна

Загрузка...

Номер патента: 264266

Опубликовано: 01.01.1970

Авторы: Владислав, Елодзимирз, Здзислав, Ностранна, Польска

МПК: D01B 1/10

Метки: агрегат, беспрерывную, волокна, волокносодержащих, ленту, луба, переработки, стеблей

...скоростью и происходит раздвигание стеблей, а при применении червяков с уменьшающимся шагом - сближение стеблей. При перемеще264266 О 11 нии стебли располагаются параллельно друг другу.При применении конвейеров, выполненных в виде двух пар червяков, расположенных последовательно в одной плоскости (фиг. 2, б), если какой-либо стебель неправильно укладывается первой парой червяков, это исправляется второй парой, которая ориентирует стебель параллельно остальным.Конвейеры могут быть выполнены в виде двух пар червяков, расположенных параллельно и лежащих одна над другой (фиг. 2, в), Кроме того, конвейеры могут быть выполнены в виде пары бесконечных лент 5 с пальцеобразными захватами б стеблей (фиг. 2, г).Конвейеры 2 или бесконечные...

264951

Загрузка...

Номер патента: 264951

Опубликовано: 01.01.1970

МПК: D01B 7/04, D02G 3/22

Метки: 264951

...контроля сапронсвои нити служи т изооретени ия компонентноп пряжи на машине, отличпющийся тем, ширенпя ассортимента, один апример профилированпуюпроводят через кокономосоединяют ее к компонентам ка в ловителе машины, даиемамц проводят через накн, осуществляя краузер, и ковку,Предлагаемый способ относится к технологии получения компонентной пряжи из натурального шелка и капронового волокна на кокономотальной машине,Для удешевления производства пряжи н расширения ассортимента получаемь:с тканей предлагается один из компонентов, например профилированную капроновую нить, проводить через кокономотальный таз и присоединять и компонентам натурального шелка в ловителе машины. Далее обычными приемами проводят через направляющие ролики,...

266627

Загрузка...

Номер патента: 266627

Опубликовано: 01.01.1970

Авторы: Гюнтер, Коль

МПК: D01B 3/06

Метки: 266627

...удаляются через перфорированное дно 2. Устроиство для моики волокнистого материала, содержащее емкость, выполненную в 15 виде цилиндра и снабженную на внутреннейповерхности иглами, отличающееся тем, что, с целью повышения интенсивности рыхления волокнистого материала, иглы закреплены на дне и крышке емкости, выполненных с воз можностью встречного реверсивного поворотавокруг оси цилиндра. 1но устройство для мойки волокнистоиала, содержащее емкость, выполнениде цилиндра и снабженную на внут- Р поверхности иглами.В предлагаемом устройстве с целью повыщения интенсивности рыхления волокнистого материала иглы закреплены на дне и крышке емкости, выполненных с возможностью встречного реверсивного поворота вокруг оси цилиндра.На чертеже показано...

Устройство для мойки волокнистого материала

Загрузка...

Номер патента: 266716

Опубликовано: 01.01.1970

Авторы: Болтенков, Буланов, Всесоюзный, Гаевой, Судзиловский, Фельдман

МПК: B05C 3/10, B65G 49/02, D01B 3/08 ...

Метки: волокнистого, мойки

...сырья в цехах первичной перет на птицекомбинатах, Оно соющийся барабан 1 с внутреннирасположенными по винтовой н по всей длине разделен на я секция 3 предназначена для ающего в барабан материала, ция 4 сл 5 жит для обезвоживасекция б - для первого проматериала, секция б - для втования, секция 7 - для второго ия и последняя секция 8 - для кончательного обезвоживания. еремешивания волокнистого маиях мойки и прополаскивания реплены лопасти 9, расположен- но образующей барабана и сое. арно соседние витки, Секции я (см. фиг, 4) имеют открытхчо О по всему периметру. Присполя загрузки материала выполиклона, который содержит забок 12 и коллектор 1 З для подраствора. Внутри циклона прева кольцевых душирующих устройства 14 и 15, раствор к...

267001

Загрузка...

Номер патента: 267001

Опубликовано: 01.01.1970

МПК: D01B 1/08

Метки: 267001

...для съема волокна с зубьев пил воздушной струи, имеет сопло 22 и горловину 28. Устройство для отделения уклона от волокна содержит улючный козырек 24 и щетку 25 для чистки козырька и коромысла снизу.Процесс отрыва волокна от семян и проЦесс джинирования пильного джина заключаются в следующем, Пилы 21 зубьями захватывают волокна летучек, поступающих в рабочую камеру, и в результате сцепления хлопковой массы вращают сырцовый валик и продвигают летучки к клину джинирования и планкам 8 (и рабочему месту камеры). Здесь волокна, захваченные зубьями пил, протаскиваются под клин джинирования и за планки, т, е. выносятся из рабочей камеры, а семена, имея большие размеры чем величина рабочих зазоров, образованных клином джинирования и смежными...

Способ непрерывной обработки лубяного волокнав ленте

Загрузка...

Номер патента: 267002

Опубликовано: 01.01.1970

Авторы: Борискин, Геккер, Дербенев, Кар, Мешалкин, Центральный, Штин

МПК: D01B 1/14

Метки: волокнав, ленте, лубяного, непрерывной

...мятьяна вальцах 11, число которых увеличено, и протряхиванию вибрационным механизмом 12.Из последней мяльной пары вальцов волок нистая лента поступает через выпускную пару13 с лотком в таз. редмет изобретения 20 Способволокнас цельюленту посс катушкт25 дующимспро минурегате. Известен способ непрерывной обработкилубяного волокна в ленте, например льняного, для получения короткого волокна, предусматривающий обработку путем промина в мяльных машинах с рифлеными вальцами и узлом вибрации и в трепальных машинах с вальцами, имеющими билы-ножи.Однако этот способ не позволяет получить мягкое и рыхлое волокно из отваренного и высушенного на катушках лубяного волокна в ленте.Предлагаемый способ более интенсивный и повышает качество обработки...

Трепально-промывная машина для обработки луба

Загрузка...

Номер патента: 268589

Опубликовано: 01.01.1970

Авторы: Арно, Белых, Гительмахер, Голиков, Клейман, Острем

МПК: D01B 1/22

Метки: луба, трепально-промывная

...(фиг. 3), двух последовательно установленных трепально-промывных секций б с расположенными над ними зажим- ными транспортирующими устройствами, каждое из которых состоит из прижатых друг к другу посредством нажимных подпружиненных роликов прорезиненных ремней - верхнего б клиновидного и нижнего 7 желобчатого сечения,Трепальные секции содержат бильные барабаны 8, заключенные в закрытые кожухи с продольными прорезями наверху для проводки волокна транспортерами. Внутри кожухов смонтированы гидросистемы 9, состоящие из труб с отверстиями для промывки луба водой из водопроводной сети. Каждая трепальная секция имеет самостоятельный электропривод 10 для вращения бильных барабанов 11 и для приведения в движение зажимных транспортирующих...

Устройство для жидкостной обработки волокнистого материала

Загрузка...

Номер патента: 269064

Опубликовано: 01.01.1970

Авторы: Иностранец, Иностранна, Онб, Федеративна

МПК: D01B 3/08, D06B 3/02

Метки: волокнистого, жидкостной

...погоуженный в жидкость барабан 3, работаю" щий в условиях разрежения подобно бараба н 2 и создающий эхтульсирование волокна споследлощим образованием из него уплотненного слоя в виде полотна 4. Барабаны впашаются в сторон перемещения волокна. Через перфорацию бараоанов при помощи установленных внутри них насосов 5 и б пройеллерного типа отсасывается жидкость. Во внутренней зоне каждого барабана помещены разделительные и закрывающие перегородки 7, ооразующие вместе с насосом зону 8 всасы ваппя и отделяющие верхнюю непогруженниочасть бараоана от нижней части, погруженной в жидкость. Привод насоса размещен в верхней части барабана.Загр.жасмьтй в ванну волокнистый мате риал присасывается к перфорированной повсрхности барабана 3 и под...

Устройство для удаления костры из ленты волокнистого материала лубяных культур

Загрузка...

Номер патента: 269401

Опубликовано: 01.01.1970

Автор: Андрианов

МПК: D01B 1/22

Метки: волокнистого, костры, культур, ленты, лубяных, удаления

...взаимодействующих в чередующемся порядке с лентой волокнистого материала.На чертеже изображено описываемое устройство,Оно содержит пару приемных 1 и выпускных 2 мелко рифленых вальцев, транспортирующих льносырье а, и двух перфорированных лопастных крыльчаток 3, одна из которых находится над сырьем, а другая под ним. Крыльчатки имеют самостоятельный привод. В процессе работы льносырье продвигается от приемной пары вальцев к выпускной паре, подвергаясь чередующемуся воздеиствгно пернных лопастеи крыльчаая лопастями нижнейпадает вниз, а отделешней крыльчаткп вылетверстпя в лопасти и удем. ок. Костра, крыльчатки, ая лопастятает вверх аляется отфорпров отделетн свободно ми вер сквозь о сасыван едмет нзооретения Устройство для удален...

Машина для жидкостной обработки волокнистогоматериала

Загрузка...

Номер патента: 269402

Опубликовано: 01.01.1970

Авторы: Бобков, Кашин, Соловейчик

МПК: D01B 3/08, D01C 5/00

Метки: волокнистогоматериала, жидкостной

...с целью улучшения условия труда, барабан снабжен колками, а на корпусе машины установлена вращающаяся гребенка, входящая в момент выгрузки волокна в промежутки между колками барабана,ваннуующий Известна машина для жидкостной обработки волокнистого материала, например шерстяного, раствором серной кислоты, содержащая ванну и вращающийся в ней транспортирующий барабан. Волокнистый материал перемещается в ванне механизмом, выполненным в виде установленных друг за другом кривошипных грабельных механизмов, передвигающих материал путем периодических захватов его граблями. Интенсивное механическое воздействие рабочих органов машины на материал приводит к закатыванию волокна, а большое зеркало испарения раствора серной кислоты при...
