Устройство для селекции параметров исследуемого процесса

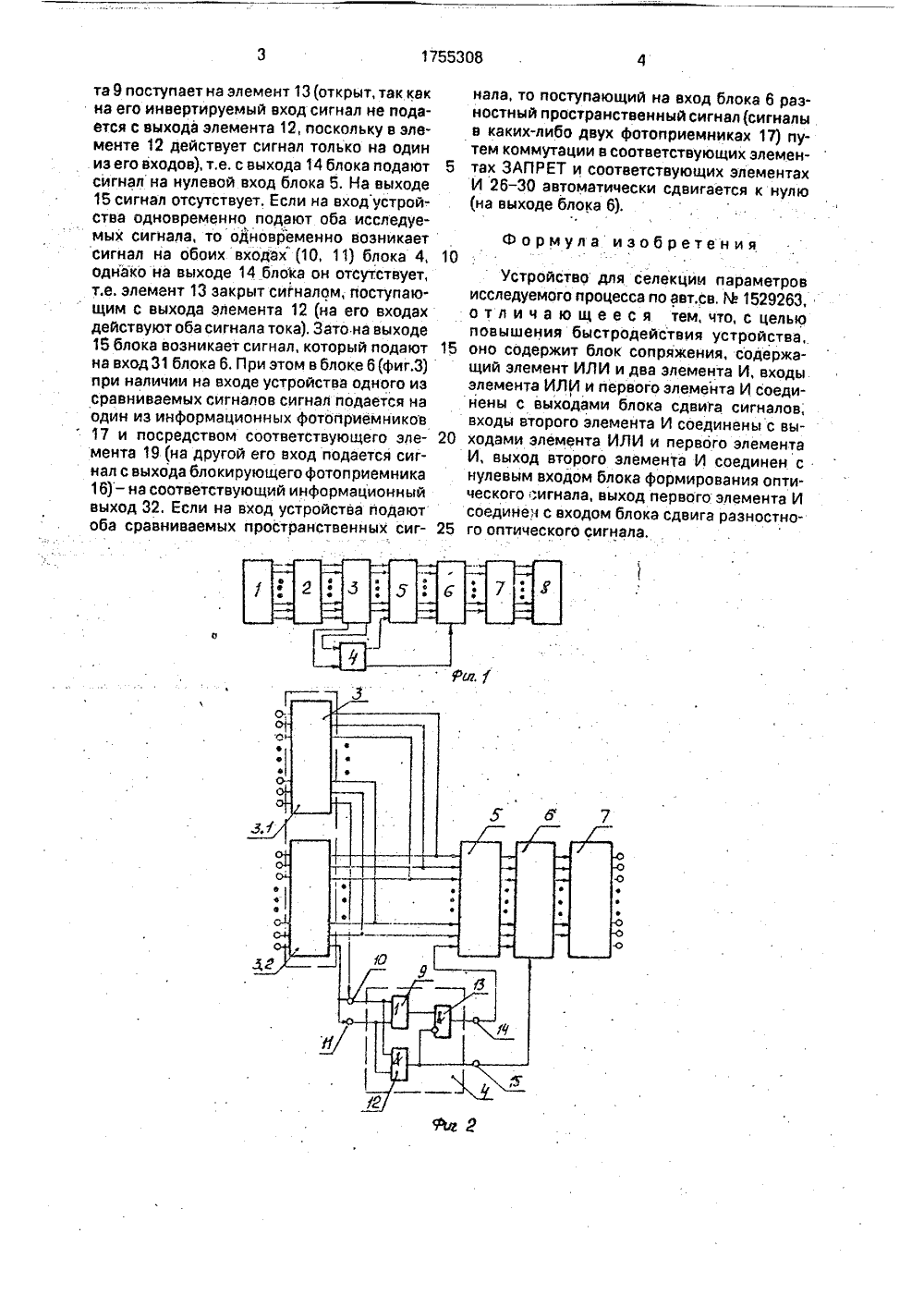

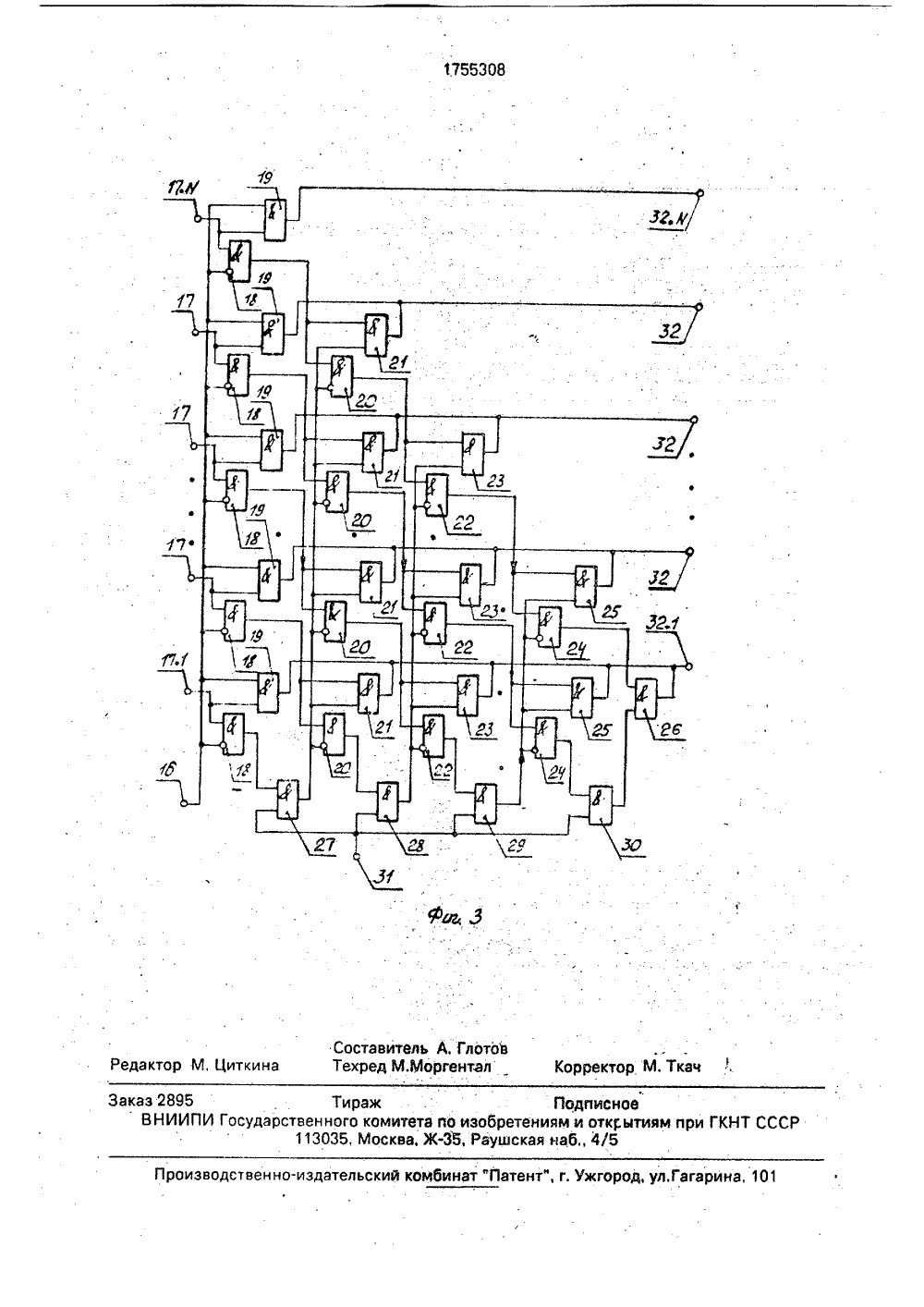

(19) ( ) 08 о 1)5 0 06 К 9 ИЗОБ ОПИСАН ТЕН ВТОРСКОМ ИДЕТЕЛ Ь СТВ(71) Киевский инстсъезда КПСС%ЗОтут авт атики им. ХХЧ етельство СССР6 К 9/62, 1990. ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР Изобретение относится к автоматике, в частности к устройствам для селекции параметров исследуемых процессов, может быть использовано для измерения параметров универсальных осциллографов при их поверке и испытаниях и является усовершенствованием изобретения по авт,св. М 1529263,Цель изобретения - повышение быстродействия устройства,На фиг.1 представлена схема устройства; на фиг,2 - схема блока сопряжения; на фиг.З - схема блока сдвига разностного пространственного оптического сигнала.Устройство (фиг.1) содержит блок 1 ввода информации, линейку 2 фотоприемных элементов, блок 3 сдвига сигналов, блок 4 сопряжения, блок 5 формирования оптического сигнала, блок 6 сдвига разностного оптического сигнала, блок 7 фотоэлектрического преобразования и блок 8 индикации.Блок 4 сопряжения (фиг.2) содержит логическибРэлемент ИЛИ 9, информационные входы блока 10, 11, логические элементы И 12,13 И. первый выход 14 блока, второй выход 15 блока.Блок 6 сдвига разностного оптического сигнала (фиг.З) содержит блокирующий фо(54) УСТРОИСТВО ДЛЯ СЕЛЕКЦИИ ПАРАМЕТРОВ ИССЛЕДУЕМОГО ПРОЦЕССА (57) Изобретение относится к автоматике. При использовании его для измерения параметров универсальных осциллографов обеспечивается повышение быстродействия устройства, Это достигается благодаря введению блока сопряжения, имеющего специфическое выполнение, что ускоряет анализ входного сигнала, 3 ил. топриемник 16, группу информационных фотоприемников 17, первую группу элементов ЗАПРЕТ 18 и первую группу элементов И 19, вторую группу элементов ЗАПРЕТ 20, вторую группу элементов И 21, третью группу элементов ЗАПРЕТ 22, третью группу элементов И 23, 1(-ю группу из двух элементов ЗАПРЕТ 24, 1(-ю группу из двух элементов И 25, элемент 26 И, первый элемент И 27, второй элемент И 28, третий элемент И 29, 1(-й элемент И 30, опорный оптический вход 31, информационные вцходы 32.Работа устройства осуществляется следующим образом.Чтобы убедиться в наличии на входе устройства обоих сигналов, на соответствующие входы блока 1 поочередно подают . сначала первый, затем второй сравниваемые сигналы и наблюдают на цифровом табло блока 8 их числовые значения, Затем эти сигналы подают одновременно на входы блока 1 и на табло олока 8 регистрируют числовое значение разностного сигнала (сигнала рассогласования). При этом в случае исследования одного из этих сигналов в блоке 4 (фиг.2) возникает сигнал на входе 10 (или на входе 11), который с выхода элемента 9 поступает на элемент 13 (открыт, так как на его инвертируемый вход сигнал не подается с выхода элемента 12, поскольку в элементе 12 действует сигнал только на один из его входов), т,е, с выхода 14 блока подают сигнал на нулевой вход блока 5. На выходе 15 сигнал отсутствует. Если на входустройства одновременно подают оба исследуемых сигнала, то одновременно возникает сигнал на обоих входах (10, 11) блока 4, однако на выходе 14 блока он отсутствует, т.е. элемент 13 закрыт сигналом, поступающим с выхода элемента 12 (на его входах действуют оба сигнала тока). Зато на выходе 15 блока возникает сигнал, который подают на вход 31 блока 6. При этом в блоке 6 (фиг,3) при наличии на входе устройства одного из сравниваемых сигналов сигнал подается на один из информационных Фотоприемников17 и посредством соответствующего элемента 19 (на другой его вход подается сигнал с выхода блокирующего фотоприемника 16) - на соответствующий информационный выход 32. Если на вход устройства подают оба сравниваемых пространственных сигнала, то поступающий на вход блока 6 разностный пространственный сигнал (сигналы в каких-либо двух Фотоприемниках 17) путем коммутации в соответствующих элемен тах ЗАПРЕТ и соответствующих элементахИ 26-30 автоматически сдвигается к нулю (на выходе блока 6),Формула изобретения10Устройство для селекции параметровисследуемого процесса по авт.св, М 1529263,о т л и ч а ю щ е е с я тем, что, с цельюповышения быстродействия устройства,15 оно содержит блок сопряжения, содержащий элемент ИЛИ и два элемента И, входыэлемента ИЛИ и первого элемейта И соединены с выходами блока сдвига сигналов,входы второго элемента И соединены с вы 20 ходами элемента ИЛИ и первого элементаИ, выход второго элемента И соединен снулевым входом блока формирования оптического сигнала, выход первого элемента Исоединен с входом блока сдвига разностно 25 го оптического сигнала,1755308Составитель А,:Глотов Редактор М, Циткина Техред ММоргентал Корректор М. Ткач аказ 2895 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
