Способ селекции параметра рассогласования исследуемого процесса

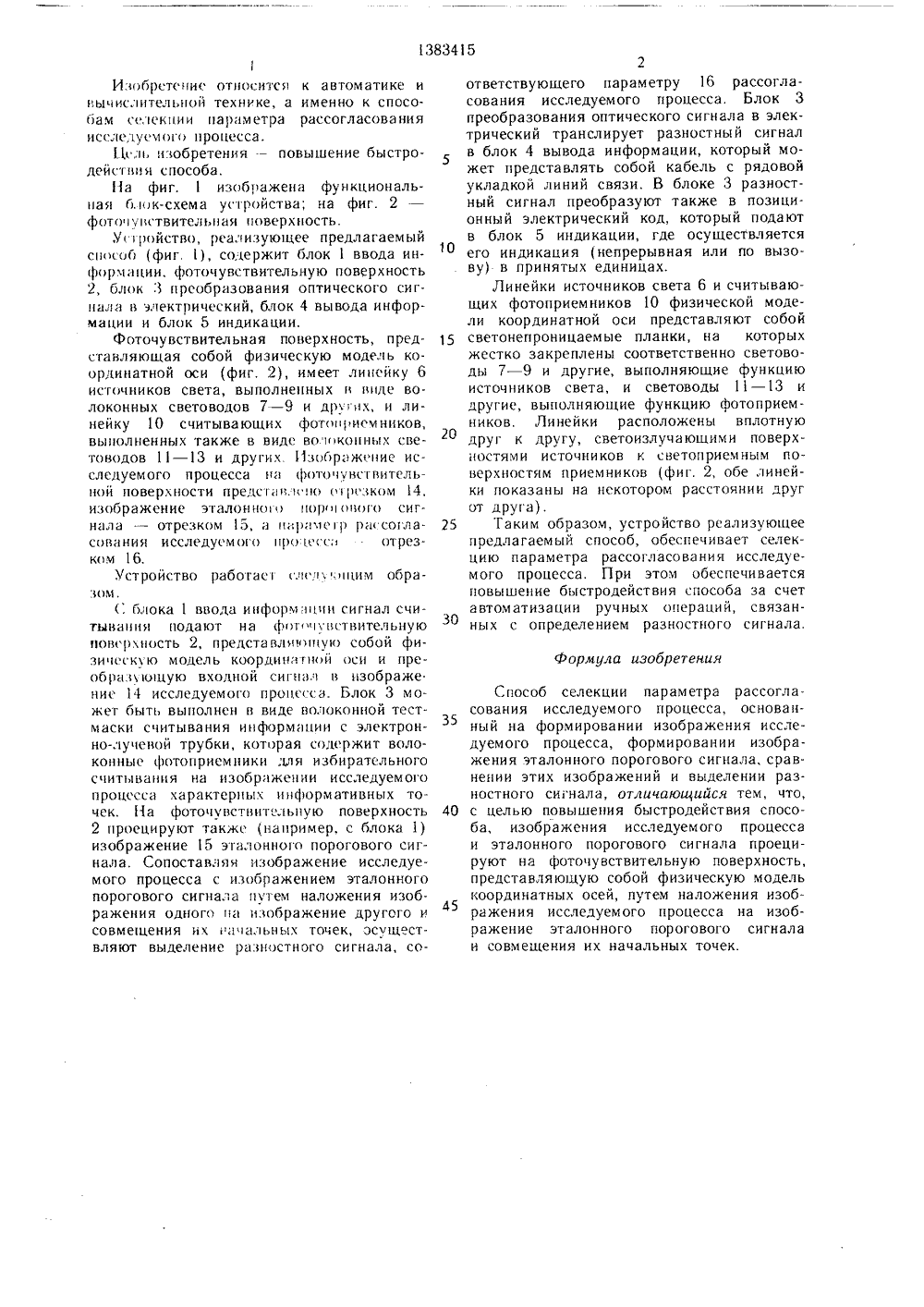

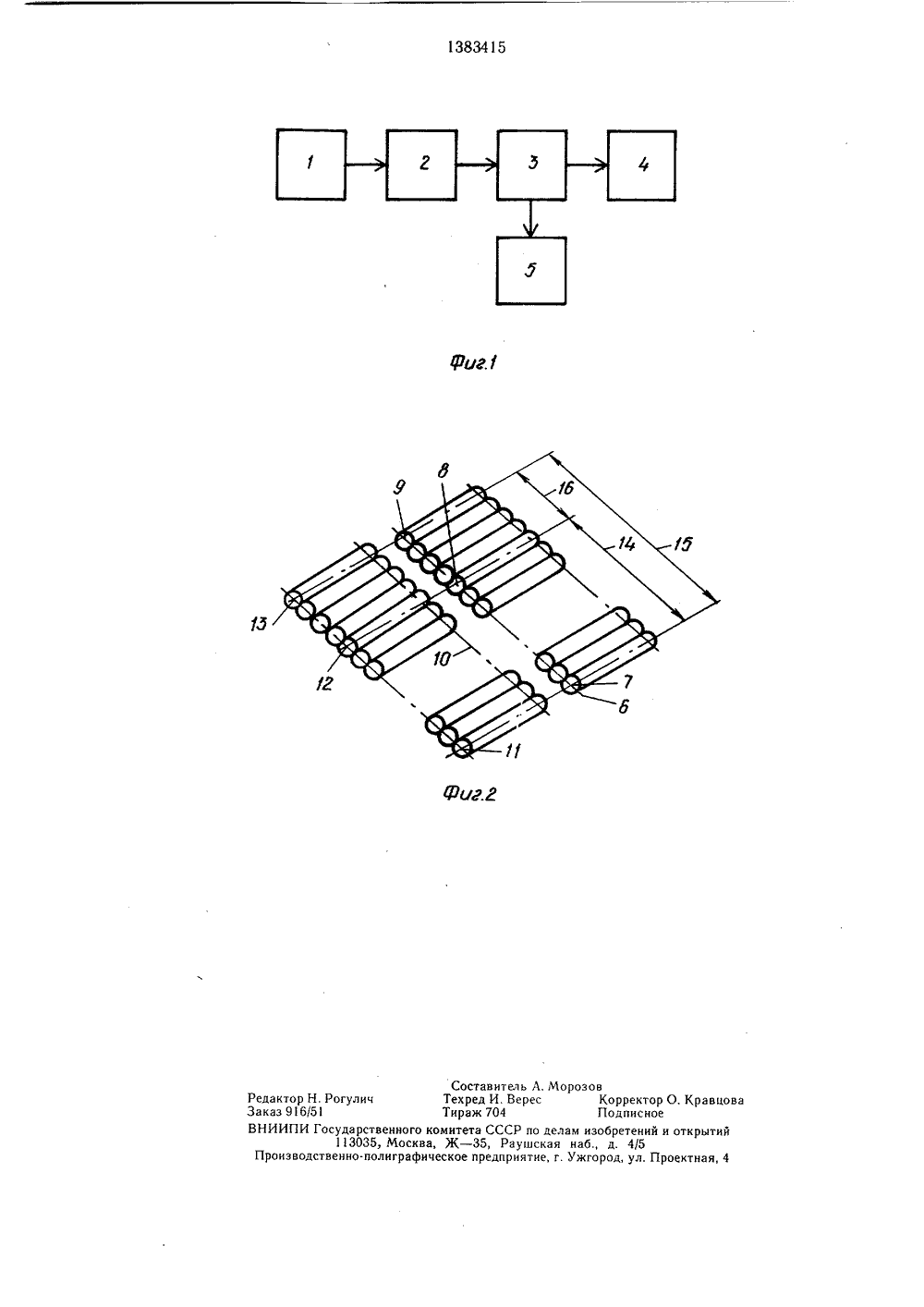

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 801383415 А 1 51 4 б 06 К 9/36 ОПИСАНИЕ ИЗОБРЕТЕНИЯ,:) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Киевский институт автоматики имени ХХУ съезда КПСС(54) СПОСОБ СЕЛЕКЦИИ ПАРАМЕТРА РАССОГЛАСОВАНИЯ ИССЛЕДУЕМОГО ПРОЦЕССА(57) Изобретение относится к автоматике и вычислительной технике, а именно к способам селекции параметра рассогласования исследуемого процесса. Целью изобретения является повышение быстродействия способа. Способ основан на формировании изображения исследуемого процесса, изображения эталонного порогового сигнала, сравнении этих изображений и выделении разностного сигнала. Изображения исследуемого процесса и эталонного порогового сигнала проецируют на фоточувствительную поверхность, представляющую собой физическую модель координатных осей, путем наложения изображения исследуемого процесса на изображение эталонного порогового сигнала и совмещения их начальных точек. Повышение быстродействия способа связано с автоматизацией ручных операций по определению разностного сигнала.2 ил.13834 Избретс цис относится к автоматике ивычислительной технике, а именно к способам глекции параметра рассогласованияисследуемог процесса..Ь ль изобретения - повышение быстродейгтцця способа,а фиг. 1 изображена функциональная б,цк-схема угзройства; на фиг. 2фото уьч твительцяя поверхность.У гройство, реа,изуюдцее предлагаемыйспособ (фиг. 1), содержит блок 1 ввода ин 10формации, фоточувствительную поверхность2, блок 3 преобразования оптического сигналя в электрический, блок 4 вывода информации и блок 5 индикации.Фоточувствительная поверхность, пред-5ставляющая собой физическую модель координатной оси (фиг, 2), имеет линейку 6источников света, выполненных ц виде волоконных световодов 7 - 9 и других, и линейку 10 считывающих фотон 1 нем ников,вьпюлненных также в виде во цконных световодов 11 - 13 и других Изобрджение исследуемого процесса ця фоточувствительной поверхности предсг;ц,цгпо ргзком 14,изображение эталонно гцр сццгс сигнала -- отрезком 15, я ця 1 ямер ря согласования исследуемого про ц гс отрезком 16.Устройство работяг г г,гццдим образом.С блока 1 ввода ицформягцц сигнал считывания подают на фтуьч твительцуюповд рхцость 2, представлцкццую собой физичггкую модель коордицягнЙ оси и преоб раз юцдую входной сигнал в цзображе.нис 14 исследуемого процегса. Блок 3 может быть выполнен в виде волоконной тестмаски считывания ицформядии с электронно-лучевой трубки, которая содержит волоконные фотоприемники для избирательногосчитывания на изобряжеции исследуемогопроцесса характерных информативных точек.а фоточувствительную поверхность 402 проецируют также (например, с блока 1)изображение 15 эталонного порогового сигнала. Сопоставляя изображение исследуемого процесса с изображением эталонногопорогового сигнала путем наложения изображения одного ця изображение другого исовмещения ихячальных точек, осуществляют выделение разностного сигнала, со 152ответствующего параметру 16 рассогласования исследуемого процесса. Блок 3 преобразования оптического сигнала в электрический транслирует разностный сигнал в блок 4 вывода информации, который может представлять собой кабель с рядовой укладкой линий связи. В блоке 3 разностный сигнал преобразуют также в позиционный электрический код, который подают в блок 5 индикации, где осуществляется его индикация (непрерывная или по вызову) в принятых единицах.Линейки источников света 6 и считывающих фотоприемников 10 физической модели координатной оси представляют собой светонепроницаемые планки, на которых жестко закреплены соответственно световоды 7 - 9 и другие, выполняющие функцию источников света, и световоды 1 - 13 и другие, выполняющие функцию фотоприемников. Линейки расположены вплотную друг к другу, светоизлучающими поверхностями источников к светоприемным поверхностям приемников (фиг. 2, обе линейки показаны на некотором расстоянии друг от друга).Таким образом, устройство реализующее предлагаемый способ, обеспечивает селекцию параметра рассогласования исследуемого процесса, При этом обеспечивается повышение быстродействия способа за счет автоматизации ручных операций, связанных с определением разностного сигнала.Формула изобретенияСпособ селекции параметра рассогласования исследуемого процесса, основанный на формировании изображения исследуемого процесса, формировании изображения эталонного порогового сигнала, сравнении этих изображений и выделении разностного сигнала, отличающийся тем, что, с целью повышения быстродействия способа, изображения исследуемого процесса и эталонного порогового сигнала проецируют на фоточувствительную поверхность, представляющую собой физическую модель координатных осей, путем наложения изображения исследуемого процесса на изображение эталонного порогового сигнала и совмещения их начальных точек.Составитель Л. МорозовРедактор Н, Рогулич Техред И. Верес Корректор О. КравцоваЗаказ 916/51 Тираж 704 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
