Датчик давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

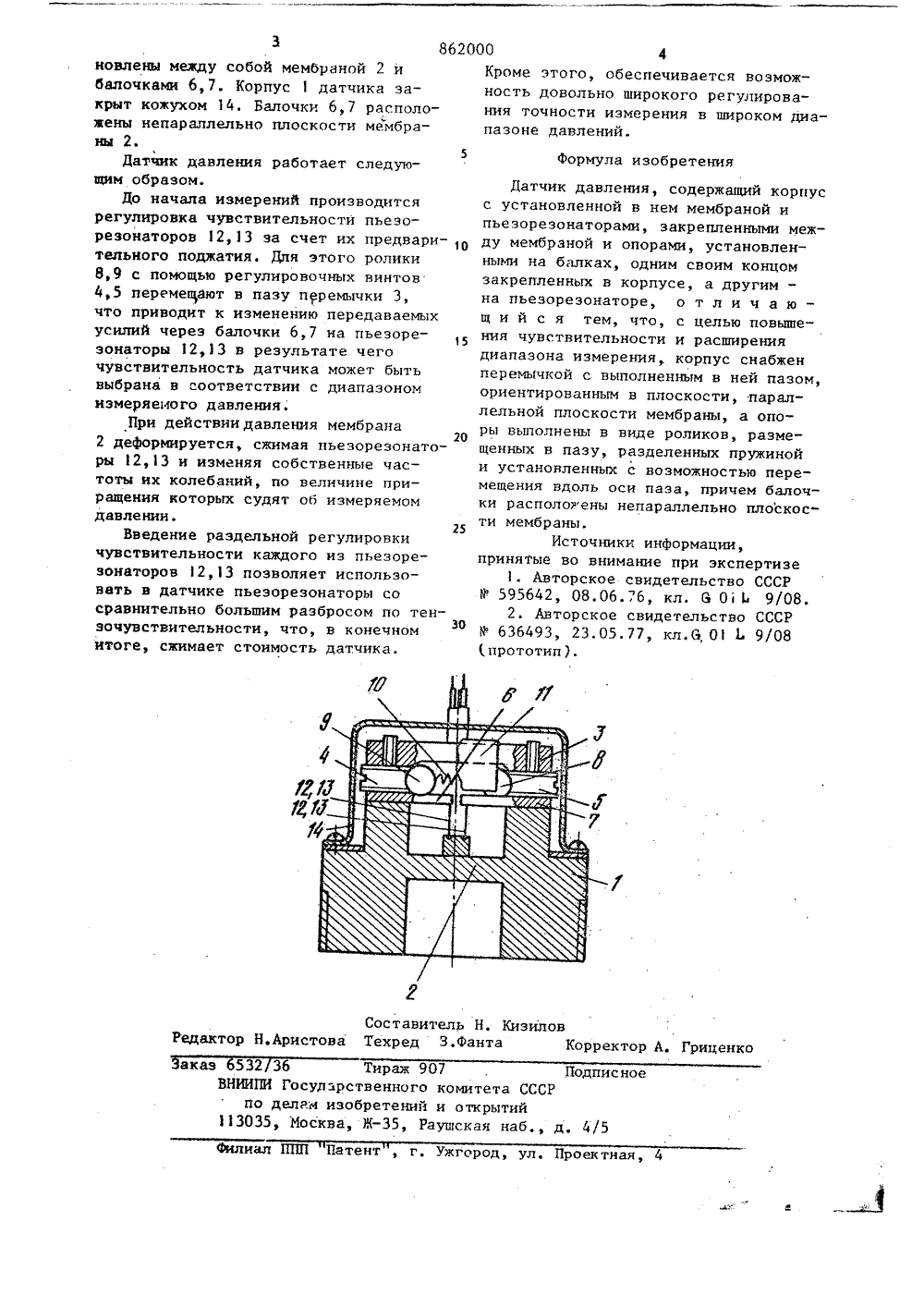

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциапистиче сии хРеспубпии(23) ПриоритетОпубликовано 07, 09. 81 Бюллетень М, ЗЗДата опубликования описания 10.09.81ао делам изабрвтеннй и аткрытий(54) ДАТЧИК ДАВЛЕНИЯ Изобретение относится к области приборостроения и предназначается для измерения давления.Известны датчики давления, содержащие корпус, мембрану, силопередаю 5 щий элемент и пьезорезонаторы 111.Такие датчики не обладают высокой чувствительностью. Кроме того, различия в зависимостях сигналов пьезорезонаторов от температуры приводят10 к появлению температурной погрешности э Известен также датчик давления, содержащий корпус с установленной15 в нем мембраной и пьезорезонаторамит закрепленными между мембраной и опорами, установленными на балках, одним своим концом закрепленных в корпусе, а другим - на пьезорезонаторе 2Такой датчик давления не обеспечивает высокой точности ввиду малого диапазона регулирования чувствитель- ности пьезорезонаторав. Целью изобретения является повышение чувствительности и расширения диапазона измерения давления.Эта цель достигается тем, что корпус снабжен перемычкой с выполненным в ней пазом, ориентированным в плоскости, параллельной плоскости мембраны, а опоры выполнены в виде роликов, размещенных в пазу, разделенных пружиной и установленных с возможностью перемещения вдоль оси паза, причем балочки расположены непараллельно плоскости мембраны.Сущность изобретения поясняется чертежом.Датчик давления содержит корпус и изготовленную за одно целое с ним мембрану 2 с жестким центром. На корпусе 1 установлена перемычка 3 с пазом,. регулировочными винтами 4, 5 и балочками 6, 7. В пазу перемычки 3 установлены ролики 8,9, разделенные пружиной 10 и закрытые сепаратором 11. Ньезорезонаторы 12,13 уста862000 фКроме этого, обеспечивается возможность довольно широкого регулирования точности измерения в широком диапазоне давлений. Формула изобретения Составитель Н. Кизилов Редактор Н.Аристова Техред З.Фанта Корректор А. Гриценкказ 532 36 Тираж 907 ВНИИПИ Государственного комитет по делам изобретений и открь 113035, Москва, И.-35, РаушскаяПодписСССР ииаб д. 4 Филиал ППП Патент , г, Ужгород, ул. Проектная,новлены между собой мембраной 2 ибалочками 6,7. Корпус 1 датчика закрыт кожухом 14, Балочки 6,7 расположены непараллельно плоскости мембраны 2,5Датчик давления работает следующим образом.До начала измерений производитсярегулировка чувствительности пьезорезонаторов 12,13 за счет их предвари- Отельного поджатия. Для этого ролики8,9 с помощью регулировочных винтов4,5 перемепают в пазу перемычки 3,что приводит к изменению передаваемыхусилий через балочки 6,7 на пьезорезонаторы 12,13 в результате чегочувствительность датчика может бытьвыбрана в соответствии с диапазономизмеряемого давления.При действии давления мембрана2 деФормируется, сжимая пьезорезонаторы 12,13 и изменяя собственные частоты их колебаний, по величине приращения которых судят об измеряемомдавлении.25Введение раздельной регулировкичувствительности каждого из пьезорезонаторов 2,13 позволяет использовать в датчике пьеэореэонаторы сосравнительно большим разбросом по тенЭОэочувствительности, что, в конечномитоге, сжимает стоимость датчика,Датчик давления, содержащий корпусс установленной в нем мембраной ипьезорезонаторами, закрепленными между мембраной и опорами, установленными на балках, одним своим концомзакрепленных в корпусе, а другим -на пьезорезонаторе, о т л и ч а ю -щ и й с я тем, что, с целью повышения чувствительности и расширениядиапазона измерения, корпус снабженперемычкой с выполненным в ней пазом,ориентированным в плоскости, параллельной плоскости мембраны, а опоры выполнены в виде роликов, размещенных в пазу, разделенных пружинойи установленных с возможностью перемещения вдоль оси паза, причем балочки располож ены непараллельно плоскости мембраны.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРФ 595642, 08.06,;6, кл. 3 О Ь 9/08.2. Авторское свидетельство СССРУ 636493, 23.05.77, кл.6, 019/08
СмотретьЗаявка
2841826, 22.11.1979
ХАРЬКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. Н. Е. ЖУКОВСКОГО, ПРЕДПРИЯТИЕ ПЯ В-8558
КОЛПАКОВ ФЕДОР ФЕДОРОВИЧ, АНДРЕЕВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, ШМАЛИЙ ЮРИЙ СЕМЕНОВИЧ, ЧИТОВА ВАЛЕНТИНА МИТРОФАНОВНА, ЛАЗЕБНИКОВ ЮРИЙ ЕФИМОВИЧ, МИЛЬКЕВИЧ ЕВГЕНИЙ АЛЕКСЕЕВИЧ, ШЕВЕЛЕВ ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01L 9/08
Опубликовано: 07.09.1981
