Номер патента: 1569858

Опубликовано: 07.06.1990

Авторы: Варшава, Островская, Чекурин, Щербай

МПК: G01P 5/12

Метки: термоанемометр

...зоны, Чувствительный элемент 1 с токовыводами3 устанавливают посредине кольцевой 45державки (термопары) 7 и крепят посредством клея в точках 4. Термопаравыполнена из проволоки хромель-копель ф 0,1-0,2 мм, диаметр кольцевой державки и 20 мм. Возможно также 50выполнение термопарц в пленочном исполнении на, диэлектрической подложке.Термоанемометр работает следующимобразом.П р и м е р 1. Производят его предварительную градуировку. Для этогоклеммы 5 от чувствительного элементапод,оединяют к стабилизированному источнику постоянного тока, к ним подсоединяют цифровой измерительный прибор, например В 7-16 А. Клеммы 6 от термопары подсоединяют к цифровому вольтметру, например В 7-21. Устанавливают рабочий ток= 0,6-0,7 мА. Головку...

Номер патента: 1384931

Опубликовано: 30.03.1988

Автор: Чекурин

МПК: G01B 7/16

Метки: деформации, объекта

...электродами 2. Параметры световогопотока подбирают так, чтобы сопротивление освещенной части чувствительного элемента было намного меньше, чем у неосвещенной части. цля этого используют источник света, максимум спектральной характеристики которого лежит в области поглощения используемого полупроводникового 40материала и увеличивают интенсивностьзадающего света до тех пор, пока сопротивление чувствительного элемента при освещении не станет значительно меньшим неосвещенной части чувствительного элемента. При этом полное сопротивление освещенного чувствительного элемента, котороескладывается из параллельно включенныхсопротивлений освещенной в неосвещеннойчастей, определяется в основном сопротивлением освещенной части пластины...

Номер патента: 1273988

Опубликовано: 30.11.1986

Авторы: Варшава, Сыдир, Чекурин

МПК: G01L 9/08

Метки: гидростатического, давления, датчик

...который одновременно является и воспринимающим элементом, в нем возникает сложно-напряженное состояние, которое может бытьпредставлено в виде гидростатическом го сжатия г3внутренний радиус трубчатогокристалла;его внешнийрадиус,1в -- раз больше чем иэ 1-К"Ъ меряемое давление, и одноосных напряжений 1 и ,1 г 1 гР- Р(2) которые увеличиваются по абсолютной .величине от наружной поверхноститрубки к внутренней. В таком датчикепроисходит увеличение чувствительнос 1ти за счет увеличения в враз1-К"давления воспринимающего чувствитель" ного элемента по сравнению с измеряемым давлением. Это увеличение чувствительности связано с уменьшением чувствительного элемента. Однако напряжения Г, иТа также приводят к приращению сопротивления чувствительного...

Номер патента: 1146543

Опубликовано: 23.03.1985

Авторы: Варшава, Глинчук, Чекурин

МПК: G01B 7/16

Метки: движущихся, деформаций, объектов

...определяют деформацию 11.Недостатком известного способаявляется ограниченная технологическая возможность, обусловленная невозможностью измерений в труднодоступных местах, криволинейных зазорах,в случае, когда масса и размерыобъекта малы,Цель изобретения - расширениетехнологических возможностей.Поставленная цель достигается тем,дчто согласно способу измерения деФормрий движущихся объектов, заключающемуся в том, что на поверхностиобъекта устанавливают чувствительныйэлемент, определяют его начальноесопротивление, нагружают объект,определяют конечное сопротивлениечувствительного элемента и по изменению сопротивления чувствительногоэлемента определяют деформацию, вкачестве чувствительного элемента используют...

Номер патента: 977937

Опубликовано: 30.11.1982

Авторы: Панков, Чекурин

МПК: G01B 7/16

Метки: деформаций, динамических

...тензометрический датчик,имеющий монотонное возрастание удельного сопротивления в направлении егопродольной оси, располагают так,чтобы вектор скорости распространения волны деформации и градиентудельного сопротивления были направ- Илены противоположно друг другу, используют датчик, имеющий также и монотонное возрастание тензочувствительности, совпадающее по направлению с возрастанием удельного сопротивления.На чертеже представлены кривые,иллюстрирующие изменение удельногосопротивления 1: и тензочувствительности р вдоль продольной оси датчика, 25Способ осуществляют следующим образом.Изготавливают тензометрическийдатчик из полупроводникового материала с монотонным возрастанием удель" 30ного сопротивления и тензочувствительности в...

Номер патента: 840773

Опубликовано: 23.06.1981

Авторы: Большакова, Бордах, Борозенец, Крикун, Радионов, Чекурин

МПК: G01R 33/07

Метки: магнитометр

...поступают на вход блока 12 измерения отношения напряжений, на выходе которого возникает сигнал, пропораональный отношению напряжений Я и Цгде К - коэффициент передачи блока 12.Напряжение Ц, поступая на входрегулируемого источника 13 постоянного тока, вызывает изменение выходного тока, протекающего через входные элект роды 14 и 15 датчика 6 измерения ма нитной индукции, что, в свою очередь, приводит к изменению напряжения на его выходных электродах 8 и 9 и к последующему изменению напряжения на выходе блока 12 измерения отношения напряже-ний. Процесс изменения тока будет продолжаться до тех пор, пока на выходе блока 12, а следовательно, на входе ре5 840773 6гулируемого источника постоянного тока , Из формулы (5) находим, что...

Номер патента: 828134

Опубликовано: 07.05.1981

Автор: Чекурин

МПК: G01R 33/07

Метки: градиентамагнитногополя

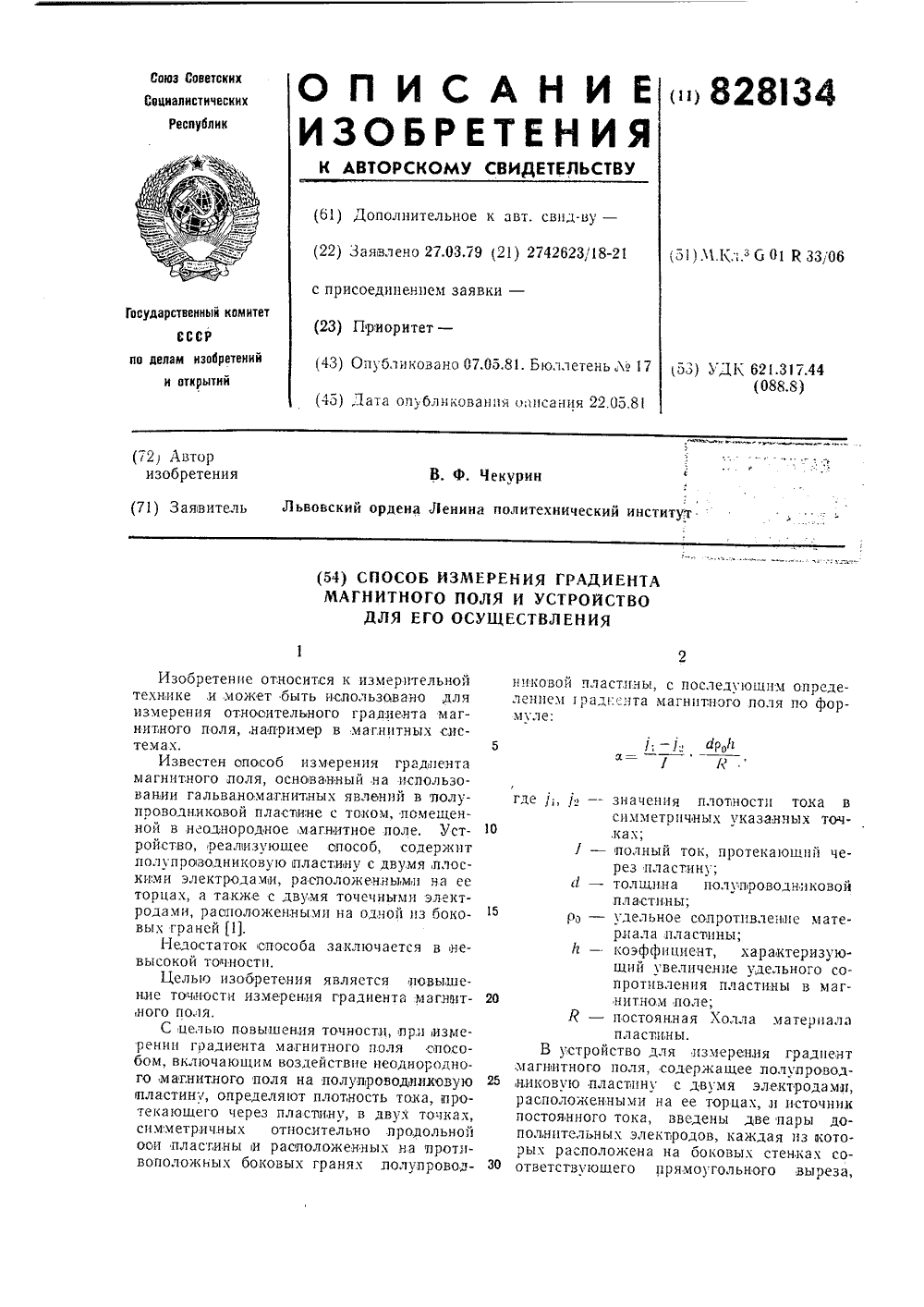

...в магнитное поле. Е - Р 1. - 1 Н 1 =Р(1 - И,) Еу -- т(Н 1 т+ Р 1 у = О (Их+1 у),где Е Е - проекции вектора напряженности электрического поляна координатные оси х н у;1 1 - проекции вектора плотноститока на коор;1 ииатные оснхну;Н - напряженность магнитногополя;р - удельное сопротивление материала пластины;15 1(постоянная Холла материала пластины; В области сильных магнитных полей удельное сопротивление полупроводника линейно увеличивается с ростом магнитного поля (фиг, 2), поэтому можно записать 25где ро - удельное сопротивление материала пластины в отсутствие магнитного поля;Ь - коэффициент, характеризующийувеличение удельного сопротивлен,ия полупроводника с ростом магнитного поля; моукет быть 35определен из экспериментально...

Номер патента: 808874

Опубликовано: 28.02.1981

Автор: Чекурин

МПК: G01K 7/16

Метки: температуры

...в диапазоне измеряемых температур, регулируемый источник 3 постоянного тока, вход которого подключен к холловским электродам датчика 2 Холла, а выход - к последовательно включенным электродам датчиков 1 и 2 Холла и регистрирующий прибор 4, подключенный к хопловским электродам датчика 1 ХоллаУстройство работает следующим образом.При подключении регулируемого источника 3 постоянного тока к последова- . тельно подключенным токовым электродам датчиков 1 и 2 Холла в токовых цепях датчиков 1 и 2 возникает ток, что при наличии магнитного поля приводит к возникновению напряжения на холловских электродах датчиков 1 и 2. где К 1(Т) - удельная чувствительностьядатчика Холла - величина, сильно зависящая от температуры в диапазоне измеряемых...

Номер патента: 769362

Опубликовано: 07.10.1980

Автор: Чекурин

МПК: G01K 7/16

Метки: температуры

...собой прибор для. измерения сопро"пивления, прикладываются два напряжения: падение напряжения на входном .сопротивлении датчика 1, созда ваемое измерительньнм током регистратора б, и,напряжение обратного эффекта Холла. В связки с тем, что постоянная Холла датчика 1 в этом поддиапазоне сильно зависит от температуры, напряжение обратного эф фекта Холла таиже сильно зависит от температуры - с павышением темдературы указанное напряйение уменьшается, Умень,шеюие напряжения обрапного эффекта Холла лр 1 и повышенви температуры эивива лен пно дополнвтелвному уменьшению вход,ного сопропивления датчика 1, благодаря чему повышается чувствительность устройства по сравнению с полуправодниковым термосопротивлением. Для исключенив влияния...

Номер патента: 763823

Опубликовано: 15.09.1980

Авторы: Большакова, Чекурин

МПК: G01R 33/07

Метки: индукции, магнитного, поля, температуры

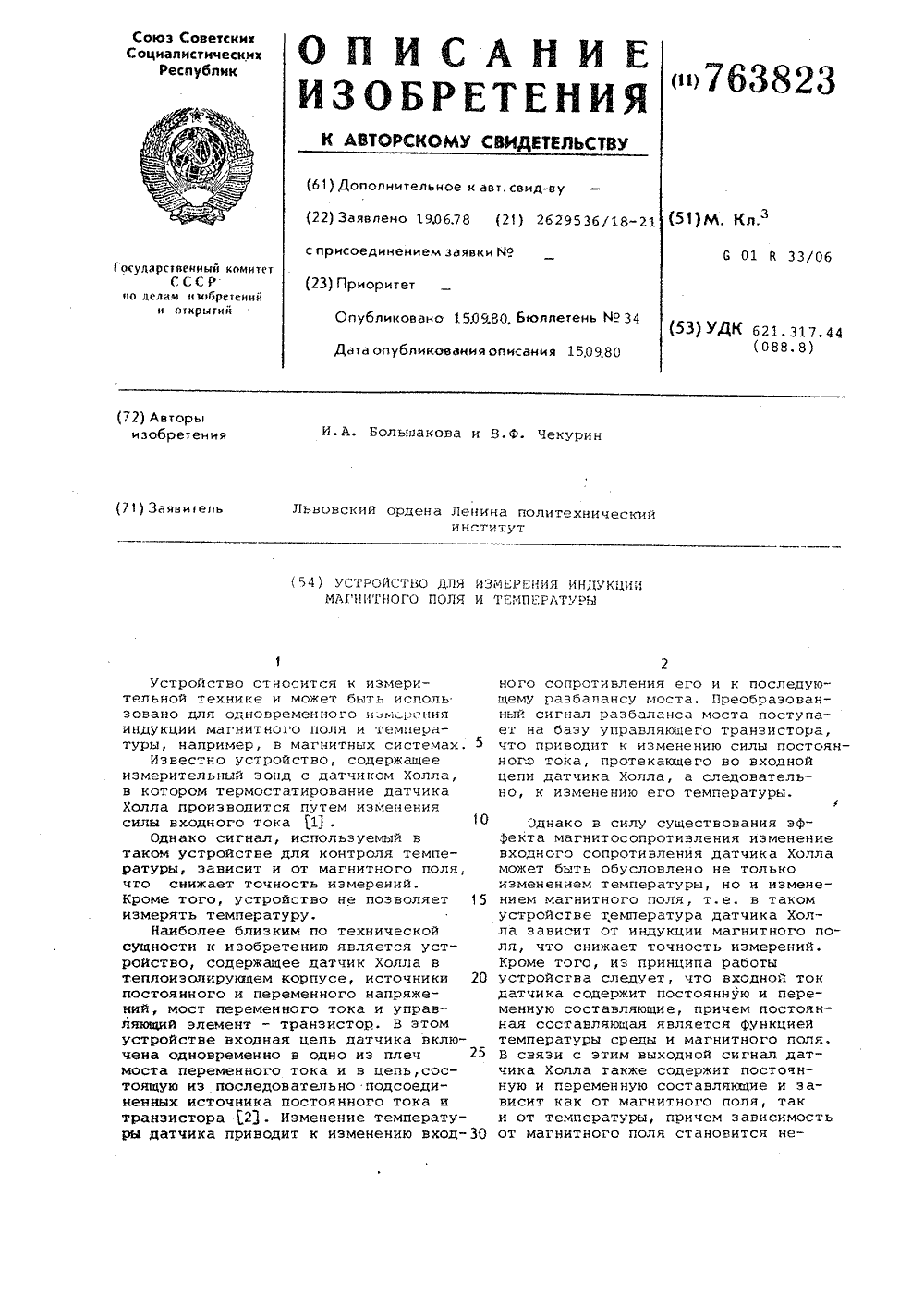

...инверсии проводимости,прикоторой постоянная Холла равна нулю.Напряжение на электродах 3, 4 и навходе регулируемого источника 5 пос тоянного тока также становится равным нулю. Изменение входного токапрекращается, В случае, если температура активной пластины датчика2 Холла превысит температуру инверсии 20 проводимости, на выходных электродах3,4 и на входе регулируемого источника постоянного тока появляется напряжение противоположного знака, чтовызывает уменьшение входного токадатчика Холла. Уменьшение входноготока датчика Холла продолжается дотех пор, пока напряжение на электродах 3,4 и на входе регулируемогоисточника 5 постоянного тока нестанет равным нулю, т.е. до тех пор,пока температура активной пластиныдатчика Холла не станет...
