Номер патента: 532835

Опубликовано: 25.10.1976

Авторы: Бутузов, Пасник, Прицкер, Цалюк, Шадхин

МПК: G01V 1/52

Метки: источник, сейсмических, сигналов

...гидростатического давления на заглушение неизлучающего торца преобразователя. Под давлением 30-40 атм, что соответствует погружению в скважину на глубину 300-350 м,такие материалы, как пористая резина,корпрен, пакет из бумаги теряют своизвукоизолирующие свойства, а при гидростатических давлениях до 100-120 атмпористые или слоистые твердые звукоизолирующие материалы становятся неэффективными.11 ель изобретения - увеличение интенсивности излучающего сигнала в условияхповышенного гидростатического давления.Для этого в устройстве заглушенныйторец преобразователя упруго связан с помощью резинового уплотнительного кольца с цилиндрическим станком, причем кольцо размещено на расстоянии, соответствующем пучности колебаний преобразователя,а...

Номер патента: 491907

Опубликовано: 15.11.1975

Авторы: Резник, Хуторянский, Цалюк

МПК: G01V 1/52

Метки: акустического, аппаратура, исследования, скважин

...панели, соединенных каротажным кабелем. В скважинном снаряде размещен акустический зонд, состоящий из излучателя 1 и приемника 2. Излучатель соединен10 15 20 25 30 35 40 со схемой возбуждения 3, а к схеме возбуждения подключен фазовый компаратор 4. Приемник соединен с информяцио 11 ным усилителем 5. 1-1 я наземной панели находится селектор тактоВых импульсов 6 р измеритель я 11 лптуд 7 и измеритель интервального Врс.лепи 8.ОсноВнымп элементами;11 язового компяратора являются лампы 9 и 10. В качестве анодных нагрузок использованы резисторы 11 и 12, Анод-сеточная связь осуществляется через ЯС-контур, состоящий из конденсатора 13 и резистора 14, Элементом катодной связи является резистор 15; 16 и 17 - -вход и выход компаратора.В...

Номер патента: 487206

Опубликовано: 05.10.1975

Авторы: Таргулян, Цалюк

МПК: E02D 27/34

Метки: возведения, фундамента

...время через водопроницаемый грунт засыпки в подошве фундамента попадает поверхпостная талая вода и верхскводка, Попадающая к нижней части фувтдамента вода вызывает повышенне тескпературы и даже оттаиванис грунта основания под подошвой фундамента, что приводит к осадкам фундамента, деформации его.Цель изобретенияоснования от попадангрунтовых вод и исклмента.Достигаепся это тем, что обратную засыпку котло 1 вана производят с одновременной лоддчей воды до полного насыщения грунта засыпки .Сущность предложенного способа здкл 1 очается в следующем. В зимнее время местный мерзлый грунт засыпается в котлован ослойно с полировкой водой и промораживанием. Вода, заполняя поры и пазухи между частицами и небольшими комьями грунта и замерзая,...

Номер патента: 486294

Опубликовано: 30.09.1975

Авторы: Гейфман, Цалюк

МПК: G01V 1/52

Метки: акустического, каротажа, скважин

...строба селекции выполнен по схеме пересчетного устройства с регулируемым коэффициентом пересчета, выход которого подключен к управляющему входу селектора импульсов, а входые заж- мы подключены к источнику сигнала.На чертеже приведена блок-схема пред гаемого устройства для акустического ка тажа сважи.Устройство состоит из скважиного прибора и наземной панели. Скважпнный прибор состоит из акустического двух- или многоэлементого зонда 1, подключенного к схеме возбуждения 2 и усилителю приемника 3. Усилитель приемника связан кабелем со схемой сн- хроннзации и распределения 4 наземной паели. Схема синхронизации и распределения соединена со схемой измерения временных параметров 5, усилителем 6 и пересчетным устройством 7. Пересчетное...

Номер патента: 477962

Опубликовано: 25.07.1975

Авторы: Гейданс, Меркин, Пучков, Цалюк

МПК: C04B 15/02

Метки: бетона, легкого, смесь, сырьевая

...Сост руктив-, качеств 0,07 0,04 130 90 звестный 4 25 50 Предлагаемый 079 060 1230 810 Изобретениезаводах по произтериалов.Известна сырления легкого бзаполнителя, граводы.С целью новьских свойств,смесь дополнитеский пористый з20 55% от вес О П И С А Н И Е (и)477962ИЗОБРЕТЕН ИЯ ВТОР СКОМУ СВИДЕТИЛЬСТ 61) Дополнительное к авт, саид-ву) Заявлено 08 12 72 (21) 1854397(45) Дата опубликования описания еркин, В, Н. Пучков и И. Г, Цалю Московский ордена Трудового Краснженерно-строительный институт им. В,(54) СЫРЬЕВАЯ СМЕСЬИЗГОТОВЛЕНИЯ ЛЕГКОГО БЕТОН Причем в качестве органического потстого заполнителя она содержит угольй шлак.Заказ фИзд. 16Тираж 648 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий...

Номер патента: 461397

Опубликовано: 25.02.1975

Автор: Цалюк

МПК: G01V 1/52

Метки: акустического, аппаратура, каротажа

...импульсы положительной и отрицательной по.лярности, которые через каротажный кабель 2 поступают в скважинный прибор, После прохождения заградительного сетевого фильтра 3 эти импульсы разделяются полярным селектором 4 и поочередно воздействуют на токовые генераторы 5 и 6 излучателей, посылающих в породу пакеты упругих колебаний с достаточно широким спектром.Упругие колебания излучателей, пройдя попороде, достигают приемника, который преобразует их в электрический сигнал. Последний, Зо усиленный усилителем 7, пройдя фильтр 8, через каротажный кабель 2 поступает в назем. ную аппаратуру. После прохождения фильтра 9 и усиления усилителем 10, пройдя схему 11 совпадений, сигнал поступает в измерительное устройство. Для устранения влияния...

Номер патента: 443349

Опубликовано: 15.09.1974

Авторы: Абрамов, Гуцалюк, Млоцинский, Цалюк

МПК: G01V 1/52

Метки: акустического, каротажа

...в прямоугольные колебания той же частоты (фиг. 2 б), Продифференцированные сигналы формирователя 6 запускают ждущий мультивибратор 7, который выдает прямоугольные импульсы (фиг, 2 в). При помощи сдвига фазы синусоидального напряжения можно менять в некоторых пределах момент запуска ждущего мультивибратора 7. Зто10152530 35 40 45 50 55 60 65 необходимо для того, чтобы передний фронт импульса ждущего мультивибратора 7 по времени опе 1 эежал с 11 гнал посълки акустического зонда.Схема совпадения 8 предназначена для выделения из последовательности сигналов, сиг. нала посылки. На два входа схемы совпадения 8 поступают соответственно пакет импульсов с эмиттсрного повторителя 2 и прямоугольный импульс жду щего мультивибратора7. На выходе схемы...

Номер патента: 437035

Опубликовано: 25.07.1974

Авторы: Пасник, Резник, Цалюк, Шехтман

МПК: G01V 1/52

Метки: акустического, видеокаротажа, прибор, скважинный

...встречает отражатель 15, укрепленный на магнитной стрелке 13, которая направлена на север. Луч отражается отражателем 15 и в виде эхо-сигнала, отразившись от отражателей 12 и 11, достигает преобразотеля 9. Здесь эхо-сигнал преобразуется в пакет электрических колебаний, который по электрическому тракту основного эхо-сигнала, отразившегося от стснки скважины, усиливается, детектируется, вновь усиливается и подается по каротажному кабелю на поверхность.Длина акустического пути для эхо-сигнала от отражателя магнитнои стрелки выбрана значительно меньшей, чем длина акустическото пути для эхо-сигнала от стенки скважины с наименьшим диаметром, поэтому эти эхо-сигналы в электрическом тракте разделены во 5 10 15 20 25 30 35 40 45 50 55 60 65...

Номер патента: 428331

Опубликовано: 15.05.1974

Авторы: Изобретени, Млоцинский, Хилинский, Цалюк

МПК: G01V 1/52

Метки: акустического, каротажаскважин

...24. Каскад ударнюпо возбуждения 28 подключен к уоилителю мош 1 носпи 32 к выходу которого подклю.чены два параллелыно,подключенных излуча.теля (пьезокерамичеоких преобразователя) 1и 2.Работа устройства производится следующимобравом. Узел синхранизации 26 генерируетоопраконечные импулысы а с апределеннойчастотой следования, дри помощи которых осу.10 ществляепся,заиуак идущето,мультивибрагора 27,Прямоугольный импульс б. со ждущегомультивибратора 27 поступает на генериторуда(рнюво возбуждения 28 и однювременно по.15 сле дифференцИравания,зацнего фронта диф.ференциальной цепью 30 г лодается ва усилительный,каекад 31 и,далее на форсаирюва.тель ста 1 ндартных иипулысов 24, пде формируется стандартный оевраконечный импульс ы,20 соотвепс"пвующий...

Номер патента: 369950

Опубликовано: 01.01.1973

Авторы: Беренов, Цалюк

МПК: G01V 1/32, G01V 1/40

Метки: кварто, клеть, прокатная

...приводные опорные валки 2 и смещенные относительно пх вертикальной осц непрцводные рабочие валки 8.10 Рабочие валки совместно с боковьтмц подпорными валками 4 и 5 установлены в кассетах6 ц расположены по обе стороны опорныхвалков. Кассета 6 с помощью горизонтальной,например, Т-образной направляющей соедц 15 цена с гидроцилцндрамц 7, устацовленцымина каретке 8. Каретка 8 соединена с гидропилццдрамц 9 и может перемещаться в вертикальном направлении по направляюсцпм 10,В исходном положении пара рабочих вал 20 ков с одной стороны клети (справа) выведена с помощью гцдроццлцндров ца линию прокатки и готова к работе, а другая пара рабочих валков с противоположной стороныкл,тц отведена от лицин прокатки,-"5 Прц работе большая часть...

Номер патента: 363608

Опубликовано: 01.01.1973

Авторы: Авербух, Патрушеп, Перлов, Сухих, Цалюк

МПК: B29C 35/06, B29D 29/06

Метки: бесконечных, вулканизации, лент, транспортерных

...на фиг. 1, Перемещение каретки 2 осуществляется от регулируемого по давленшо гидроцилиндра 6. Давление в гидроцилиндре устанавливается в зависимости от длины изделия, ширины его, толщины и требуемого натяжения. Нижняя нагревательная плита 7 установлена неподвижно на раме, а верхняя нагревательная плита 8 смонтирована на поворотной траверсе 9. Для поворота траверсы 9 имеется шарнирно закрепленный на раме гидроцилицдр 10, усилие которого выбирается достаточным для удержания изделия при растюкении, а усилие зажима изделия для соединения его концов обеспечивается накидными болтами 11 и отяимными винтамц 12.Для указания длины изделия на раме установлена линецка 13.Описание работы устройства дается применительно к вулкацизациц стыка...

Номер патента: 343236

Опубликовано: 01.01.1972

Авторы: Браславский, Гольдштейн, Ельцман, Королев, Опытно, Резник, Цалюк

МПК: G01V 1/52

Метки: акустического, каротажа

...Узел б вырабатывает прямоугольные импульсы длительностью Ти, соответствующей времени распространения упругих колебаний на фиксированной базе между акустическими преобразователями скважинного прибора 8. Передний .и задний фронты этих импульсов совпадают, соответственно с моментами по. сылкн тактовых импульсов и моментом прихода упругих колебаний к приемнику,Узел 7 временной следящей блокировки, будучи подключен к узлу формирования временных интервалов, блокирует последний на время 1 оч ю Ти - о Г, исключая, тг кпм образом, возможность срабатывания его от различных помех и шумоввозникающих при работе скважинного прибора и перемещении его в скважине и могущих воздействовать на узел б до момента прихода упругих ко.чебаний к...

Номер патента: 332883

Опубликовано: 01.01.1972

Авторы: Беренов, Патентуо, Самсонов, Тикоцкий, Химич, Цалюк, Шубин

МПК: B21C 47/02

Метки: барабан, моталки, намотки, полосы

...технологического, с последующим постепенным снижением натяжения до технолопического на 50 - 100 оборотах барабана моталки.На фиг, 1 изображена схема, поясняющая механизм намотки с постоянным натяжением; на фиг. 2 - то же при повышении натяжения в 1 начале намотки.При намотке полосы с постоянным натяжением каждый намотанный виток получает у длинение, пропорциональное длине витка, н эпюра удлинения вигков выражается трапецией абвг, где удлинение наружнего визитка с радиусом Я равво вг, а удлинение внутреннего витка с радиусом го равно аб.После снятия рулона с барабана внутренние витки переходят в состояние сжатия, уравновешивая давление наружных растянутых витков,При этом удлиненне,наружного витка будет вг, а сжатие внутреннего витка Х сяс...

Номер патента: 331351

Опубликовано: 01.01.1972

Авторы: Белоконь, Зельцман, Королев, Пасник, Резник, Цалюк, Шкл

МПК: G01V 1/13

Метки: акустического, каротажа, скважин

...упругихволн в колонне и в породе различны, то в высокочастотном сипцале на входе наземного блока (фиг. 2, а) можно различить волну по колонне и волну по породе (эти волны разделены по времени), Оценка качества цементц- Р овация производится по трем параметрам А А и Т получаемым при автоматическом1 2 2 занализе сигнала, поступающего от скважин- ного блока к наземному блоку (Т 2-время прохождения акустической волны от излучателя к приемнику по породе; Лг и Л, - па- Р раметры затухания, соответственно амплитуде акустической волны, прошедшей от из, учателя к приемнику по породе и амплитуде акустической волны, прошедшей от излучателя к приемнику по обсадной колонне).Параметр Т 2 соответствует отрезку времени от момента посылки...

Номер патента: 325211

Опубликовано: 01.01.1972

Авторы: Балабанов, Перлов, Цалюк

МПК: B65G 41/00

Метки: ленточный, транспортер

...сменяеразборки опорных узлов рама подвергается ряжению, благодаря вибрация рамы. При нты стяжки раскрепятся в сторону. После танспортера освобожтся без трудоемкой и элементов привода. ртеры, в котоо обеим бокоочные транспо ена опорами п ранспортера. транспортер о установлены с ортера, а с д фиксирована облегчает сментличается тем,одной боковой 5ругой боковойшарнирнымиу ленты,На фиг.показан предлагае тер, вид сбоку; на фиг. 2 - ра на фиг. 1. Транспортер имеет раму 1,лик 2, холостой ролик 3, прин ную транспортерную ленту а,опоры 7, стяжки, состоящие связанных с рамой и фундахтет ми 8 штанг 9 и стягивающих имый транспорзрез по А - А обретения мет приводной роод 4, бесконечкронштейны 6, из шарнирно ттными стойках гаек 10. ченты с цел ы ус...

Номер патента: 312936

Опубликовано: 01.01.1971

Авторы: Зельцман, Королев, Пасник, Резник, Цалюк

МПК: E21B 47/14, G01V 1/40

Метки: акустический, цементомер

...после каждого возбуждения генерирует серию упругих колебаний, Упругие колебания, пройдя через окружающую среду, обсадную колонну 10, породу 11, цемент (буровой раствор) 12, попадают на приемник 2, где преобразуются в электрические колебания. Далее электрический сигнал в виде пакета высокочастотных колебаний переменной амплитуды усиливается до необходимой величины усилителем 4 и по каротажному кабелю подается на вход наземного устройства. Блок синхронизации 5 определяет такт работы цементомера, Импульс блока синхронизации запускает генератор пусковых импульсов б, и последний через каротажный кабель запускает схему возбуждения 3. Одновременно с запуском генератора пусковых импульсов от блока синхронизации 5 запускается устройство...

Номер патента: 310034

Опубликовано: 01.01.1971

Авторы: Вергуненко, Гольдштейн, Гуцалюк, Зельцман, Цалюк

МПК: G01V 1/44, G01V 1/52

Метки: акустического, каротажа

...обеспечивает полную синфазность между сигналами этой секции. Выходы всех секций приемника через соответствующие усилители подключены ко входам блока формирования корреляционной функции,ругпх колебаш.й; 4 - приемник упругих колебаний с секциями 5, 6, 7, 8, 9, где 7 - опорная секция; 10 - акустический изолятор; 1 - 16 - успгителп; 17 - блок формирования функции корреляции; 18 - 22 каскады умножения, 23 - 27- каскады интегрирования; 28 - смеси- гель; 29 - каротажпый кабель; 30 - наземная измерительная панель. На кривых с и д поазань спгна;1 ы на выходах опорной секции 7 .:р.:.емника.Устройство работает следующим образом, Возбуждаемые излучателями 2, 3 импульсы Гпругпх колсогнпп, пройдя исследуемую сре;у, госигаог секциопированпого...

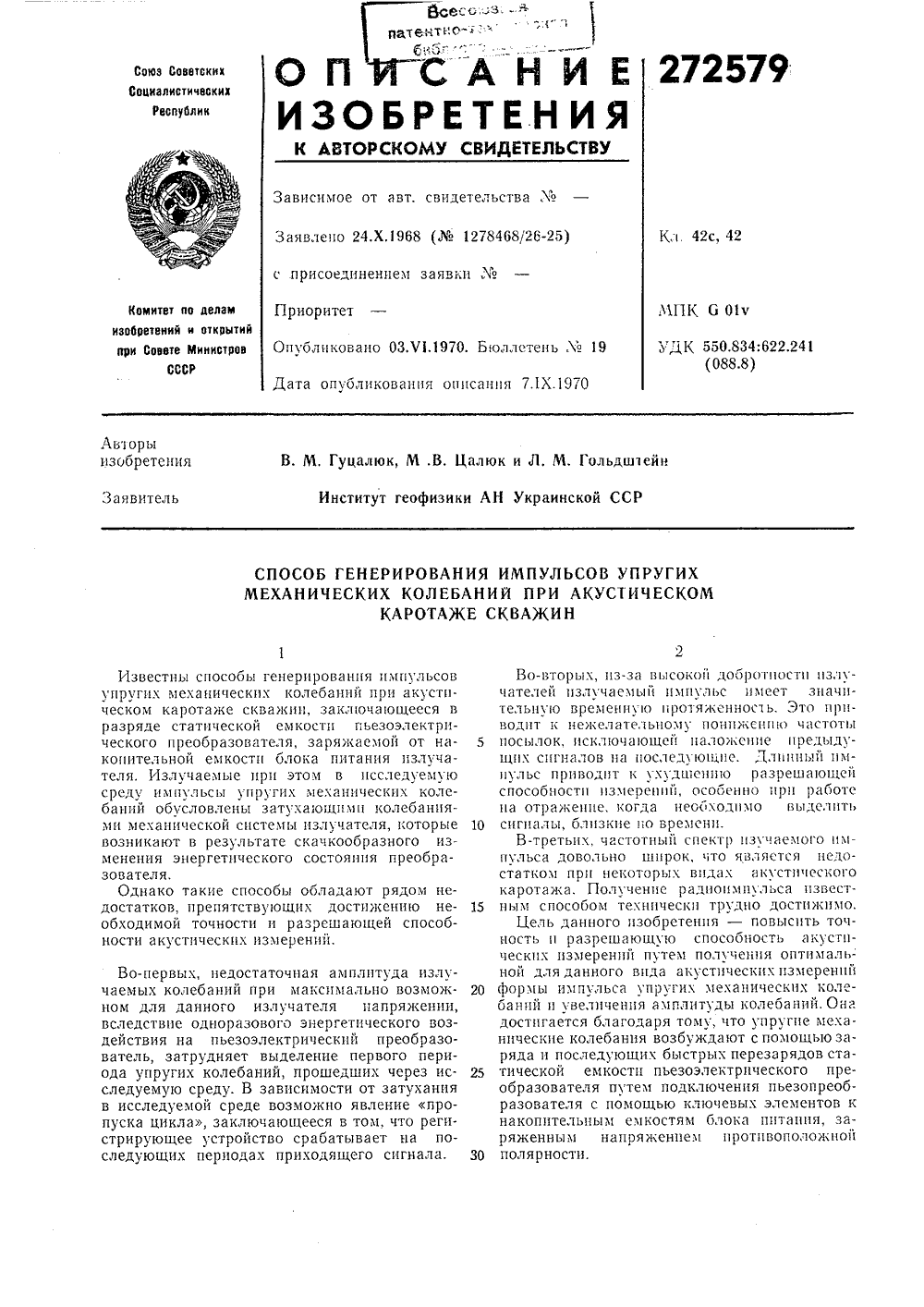

Номер патента: 272579

Опубликовано: 01.01.1970

Авторы: Гольдштейн, Гуцалюк, Цалюк

МПК: E21B 47/14, G01V 1/00

Метки: генерирования, импульсов, упругих

...заряженным напряжением противоположной ЗО полярности.Чтобы сообщить преобразователю механические колебания, необходимо выполнить условие тзТо и тТо,где т, - время заряда статической емкостипьезопреобразователя; т, - время перезарядастатической емкости; Т, - период частоты механического резоц.Выбор накопительной емкости должен бытьпроизведен пз условия;р,где Ср - статическая емкость преобразователя;С - величина накопительной емкости,что позволит получить Ьр - 0, где Ущ, - папряжецие на пьезоэлектрическом преобразователе; с-с в напряжен на накопительной емкости. При этом воздействие на преобразователь возможно или разовое (цикл заряд - одиночный перезаряд), или многократное, в зависимости от требуемой формы импульса упругих колебаний для...

Номер патента: 250798

Опубликовано: 01.01.1969

Авторы: Белоконь, Зельцман, Королев, Косолапов, Мое, Опытно, Резник, Цалюк, Шкл

МПК: E21B 33/14

Метки: акустический, цементомер

...по. грешность, вызываемую нестабильностью частоты питающего напряжения.На чертеже показана принципиальная схема описываемого устройства, где 1 - вход триггера Шмитта, на который подается сигнал, пропорциональный напряжению питающей сети; 2 2 - выход триггера-повторителя, управляющий транзисторным ключем сброса емкости интегрирующей цепочки; 3 - импульсный выход триггера-повторителя, используемый для синхронизации тактового генератора устройства.2При подаче на вход триггера Шмитта напряжения питающей сети на выходе 2 триггера-повторителя возникает переменное напряжение прямоугольной формы, период которого вдвое больше периода питающей сети, В результате транзисторный ключ будет находиться в разомкнутом и замкнутом состояниях...

Номер патента: 241557

Опубликовано: 01.01.1969

Авторы: Аванесов, Алексеев, Беспалов, Виге, Гольдштейн, Гришаев, Жебко, Зельцман, Опытно, Розенман, Треста, Хайтович, Цалюк, Челокь

МПК: G01T 7/00, G01V 5/10

Метки: импульсного, каротажч, нейтронного

...цсць и тсилигсль-ограничитель.11 а чертеже приведена с)лк-схема предложенного устройства.Оцо соде)жцт скв;1 жициы, прио 1, 1 ь 1- Ходцое ХСТРОИСВо 2, блс)К, фор)Ировдцц 5 маркериых импульсов, силитсль-ограничитель 4, фазосдвигающую цси 1,), блок иит- ция 1 к Олок хцрт 1 Всни 51 / имцхльси)и рд 001 и нейтронной трубки 8, канал рс 1 истрдции 9 геиловь 1 х ц( трс)цов, кдОГяжцый кт 10 сль 10 ц1 земит)10 аппаратуру 11, и 1 гегральиыи цдл 1), каналы 1:)т врс)сциогс) анализа.Устранение просчетов в ирсдложеццм ус)- ройстве достигается тем, что между вых )диым ,стройствм 2 ц Олокм х цравлсци 5 7 иодклктчец блок Л ф)рхИрв 1 ии 51 марк.рных ЦХ ИМЛЬСОВ, ВКЛЮЧДОЦЦй В ССГС)51 фт 1 ЗОСДВИГД)- щую пень 5 и усилпель-ограничитель 4, с О- мощью которых...

Номер патента: 234683

Опубликовано: 01.01.1969

Автор: Цалюк

МПК: G01V 1/44

Метки: акустического, каротажа, скважин

...размеры зонда (без учета гряни 1 ных условиЙ), Окру жяюи 1 ая скважину порода ихСет некоторь 1 Й коэффициент передачи и для этого спектра ча тот может рассматр;ваться Як некоторый фпл 1.тр с соответству234683 ио 11 гаЧгип по. Саинов ющей частотной характеристикой и гранпчноч частотой.Спектр частот излучателя (илп системы излучателей) и частотные характеристики тракта передачи и регистрации, за исключением исследуемой породы, можно считать неизменньп 1 и, Поэтому, исследуя спектральные трансмиссцонные характеристики пород, пересекаемых скважиной, ъ 1 огкно судить о самих породах, их физико-механических ц геолого-геофизических свойствах.Естественно, что интерпретации спектральных каротагкных диаграмм долг 1(на предшествовать...

Номер патента: 212013

Опубликовано: 01.01.1968

Авторы: Винокурский, Патрушев, Цалюк

МПК: B23D 25/12, B26D 1/62, G01L 25/00 ...

Метки: мессдозы, тарировки

...для тарировки радиального усилия, упирающаяся в нож поверхность имеет такой же уклон, что и уклон режущей кромки ножа, а у ползуна, предназначенного для тарировки гангенциального усилия, выполнен скос по форме нижнего барабана.Такое в ие устройства позволяет повысить т определения усилий на мессдозе.н На чертеже изооражено устроиство длятарировки мессдозы.В переносном корпусе 1 разм2 и цилиндрические плунжерытарировки радиального усилия4, изогнутыми по форме верхненожниц 6, закрепляют на указавместо одной из двух его поду 2, поверхность которого упирается в ножмессдозу 8, имеет тот же уклон, что и уклон режущей кромки ножа-мессдозы. Изменяя насосами (на чертеже не показаны) давление 5 жидкости, меняют усилие давления на ножмессдозу 8,...

Номер патента: 211516

Опубликовано: 01.01.1968

Авторы: Андреева, Бубнова, Козина, Комарова, Петрышова, Уткина, Цалюк, Шлычкова

МПК: B01F 3/12

Метки: шлихты

...1,16 Ве о вымывается и ланных и окраловыи спиртчамидшлихтыая шлихта хорна качество оней. Пред ет основе 8%- йся тем, что, ачественной з вискозного ав шлихты кой степени шлихты на тли чающи я высокок ия основ и ов, в сост спирт низ изготовленияиакриламида, оизготовленидля шлихтованысоких номерОЛИВИНИЛОВЫЙзации. Способ 15 ного пол с целью шлихты шелка в вводят п 20 полимериОСОБ ИЗГОТОВЛЕНИЯ 11 звестный способ изготовления шлихты для шлихгования текстильных основ заключается в гом, ч го в качестве клеющего компонента используют 8",о-ный полиакриламид.С целью получения высококачественной шлихты для шлихтования основ из вискозного шелка высоких номеров, предлагается в состав шлихты на основе 8%-ного полиакриламида вводить. поливиниловый...

Номер патента: 207172

Опубликовано: 01.01.1968

Авторы: Королев, Резник, Цалюк, Шкл

МПК: G01V 1/40

Метки: 207172

...из высокостабильного ждущего генератора, управляемого от блока синхронизации, и звенящего контура, связанного с усилителем измерительного канала, которое вырабатывает стандарт-сигналы, имитирующие сигналы информации о породе и передает их в измери. тельный канал,40 45 50 55 импульсы, что дает возможность получения уверенного запуска и разделения каналов.Амплитуда импульсов обоих полярностейодновременно, или каждой в отдельности может изменяться при помощи специального переключателя 3 в генераторе, Упругие импульсы, излучаемые каждым из излучателей 16 и 11, распространяясь по породе, воспринимаются приемником 12, усиливаются усилителем 13 и через фильтры 7 и 4 воздействуют на счетно-решающие устройства для измерения времени и амплитуды...

Номер патента: 192425

Опубликовано: 01.01.1967

Авторы: Зельцман, Королев, Опытно, Тех, Цалюк

МПК: G01V 1/40, G01V 1/52

Метки: акустического, аппаратура, каротажа, скважин

...6 ударного возбухкдення излучателя, разделительный фильтр 7, интегратор Ь, симметричный триггер 9 и усилители 10, 11.Генератор 6 запускается импульсом от генератора 2 сицхро;шзациц и возбуждает пьезоэлектрический излучатель Ь. Начало отсчета. времени распространения упругих колебаний в породе процзводг 1 ся в момент приема ультразвуковой волны первым пьезоэлектрическим прнем 1 шком гг,.Ультразвуковой импульс, принятый приемником а 1, преобразуется в электрический сигнал. Этот сигнал усиливается и формируется усилителем 10; опрокидывает симметричный тргср 9 11 Одно цз тстойчивых сост 051 ний,Распространяясь далее но породе, этот импульс воздействует на приемник ггз, усиливает. ся н формируется усилителем 1 и возвращает триггер в...

Номер патента: 185323

Опубликовано: 01.01.1966

Авторы: Конструкторско, Научно, Патрушев, Перлов, Тихонов, Цалюк

МПК: B21B 39/14

Метки: линеек, листов, механизм, пакетирующего, перемещения, устройства

...насажены зубчатыепо скользящей шпонвдоль несущих их деодной стороны связандругой стороны прох едуктор состоит из кони- а из шестерен 8 которой щаться на подшипниках вала 9, проходящего че, На этот винт и на вал муфгы 10 и 11, которые ке могут перемещаться талей, Рычаги 12 и 18 с ы с муфтами 10 и 11, а с одят сквозь пазы в упорпо-шарнирном спарнике 14 и шарнирно соединены с последним.При отключенном пневмоцилиндре муфтыпружинами 15 прижимаются к шестерне 8 и сцепляются с ней зубьями. В этом случае при включении привода б совместно вращаются винт 1 и вал 9, жестко связанный с винтом 2, перемещаются обе гайки 3 и 4 и соответствующие стороны линеек.О При перемещении спарника влевофиг. 2) рычаг И, вращаясь относительноней оси,...

Номер патента: 132174

Опубликовано: 01.01.1960

Авторы: Перлов, Терентьев, Цалюк

МПК: B21C 47/34

Метки: автомагической, барабана, задачи, зев, моталки, нескольких, полос

...занятия тележкой крайнего положения 111 у моталки, она автоматически останавливается, барабан зажимает заданные концы полос, верхний ролик тележки поднимается и тележка переводится в положение 11. Откидная секция направляющих опускается, освобождая место для наматываемого рулона, Во время работы агрегата полоса оттягивается роликом 1 б. После окончания смотки рулона верхний ролик тележки опускается на нижний и тележка переводится в исходнос положение, причем рейки б, упираясь в станину дисковых ножниц, возвращают ролики тележки с разделительными кольцами в первоначальное положение (сводятся). Верхний ролик поднимается и тележка вновь готова к приему полос.От произвольного разворота ролики 3 удерживаются пружинными фиксаторами,Первый...

Номер патента: 120959

Опубликовано: 01.01.1959

Авторы: Цалюк, Юденков

МПК: B06B 1/06, H03H 1/00

Метки: зонд, ультразвуковой

...1 располагается в углублении стакана 2 и прижимается к металлической бобышке 3 с помощью пружины 4 и винта 6. К бобышке припаяна гиокая мембрана 6, которая зажимается по периметру между двумя резиновыми прокладками 7 и 8 с помощью винтов (показаны их оси), притягивающих фланец 9 к венчику стакана 2. Волновод 10 ввинчивается в бобышку. Колебания из точки, где производятся измерения, передаются к пьезоэлементу 1 через открытый конец волновода 10 и бобышку 3. Боковые поверхности волновода изолированы в акустическом отношении:с помощью эластичного чулка П, Электрическими полюсами зонда являются винт 6 и мембрана 6, соединенные электрически через пружину 4 и бобышку 3 с обкладками пьезоэлемента. В конструкции зонда предусмотрена...

Номер патента: 117874

Опубликовано: 01.01.1958

Авторы: Цалюк, Юденков

МПК: H03B 5/42

Метки: генератор, двух, двухтактный, лампах, самовозбуждающийся

...генерируемых колебаний автоматически поддерживается близкой к собственной резонансной частоте вибратора с помощью механо-электрического преобразователя. Механо-электрический преобразователь, включенный в цепь положительной обратной связи, усложняет констукцию вибратора и требует большого усиления в цепи обратной связи.В описанной схеме генератора отсут,"твуют дополнительные преобразователи. Сущность изобретения состоит в том, что для автоматической настройки ча,"тоты генератора на частоту вибратора последний включен в цепь положительной обратной связи в качестве избирательного элемента и служит одновременно нагрузкой генератора, Так как мощность в цепи обратной связи определяется только коэффициентом полезного действия генератора, то...
