Устройство для измерения сигналов с параметрического датчика

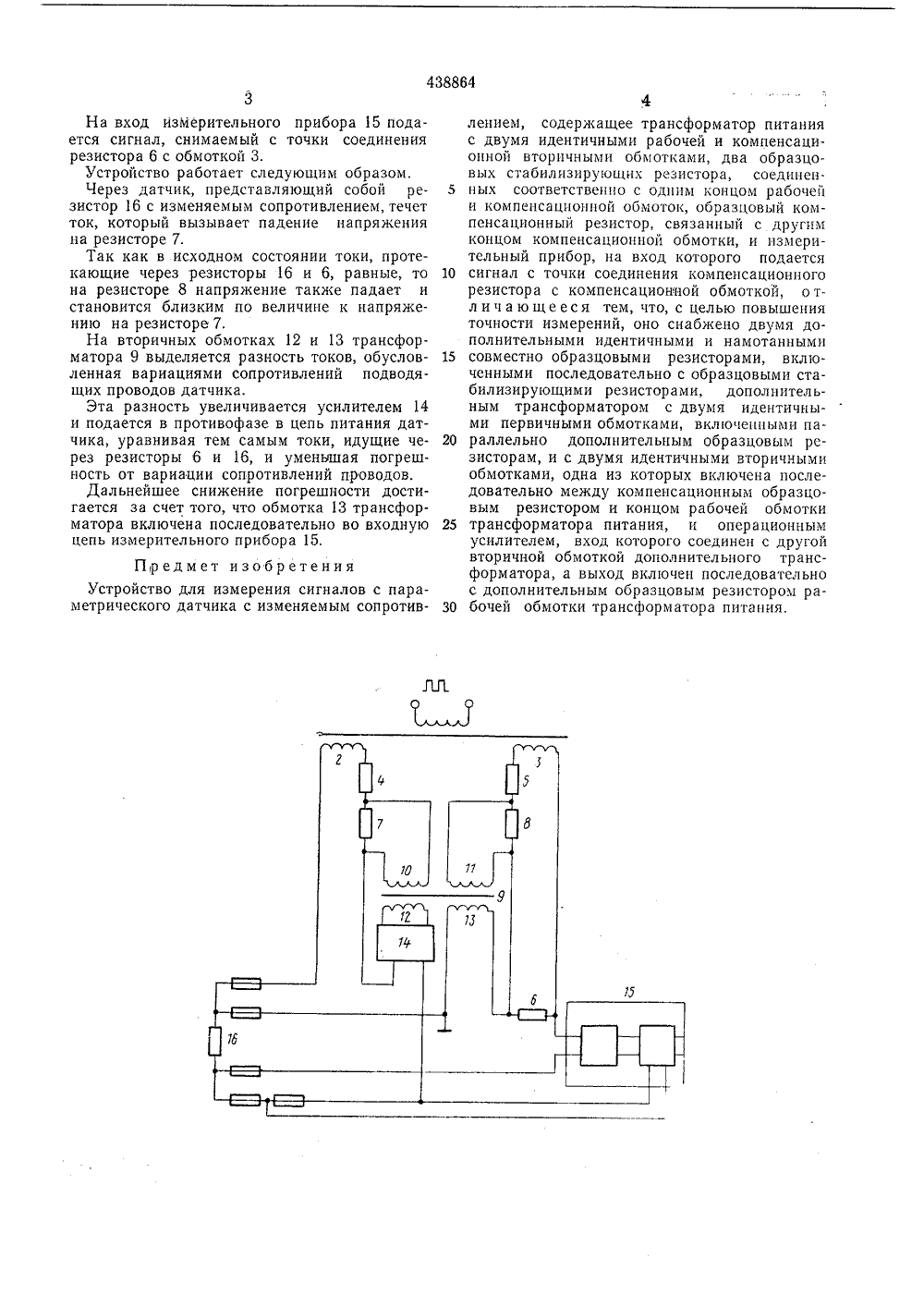

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р 4388 б 4 Союз Советских Социалистических Реслу блик(32) Приорите Государственный комитетСовета Мииистрав СССРпо делам изооретеиийи открытий(72) Автор изо бретеров ннерма ДТГ 1 к) 1 м 471) Заявител МЕРЕНИЯ СИГНАЛОВ СОГО ДАТЧИКА СТРОЙСТВО ДЛЯ И ПАРАМЕТР И Ч Е2 ми резисторами, дополнительным трансформатором с двумя идентичными первичными обмотками, включенными параллельно дополнительным образцовым резисторам, и с дву мя идентичными, вторичными обмотками, одна из которых включена,последовательно между компенсационным образцовым резистором и концом рабочей обмотки трансформатора питания, и операционным усилителем, 0 вход которого соединен с другой вторичнойобмоткой дополнительного трансформатора, а выход включен последовательно с дополнительным образцовым резистором рабочей обмотки трансформатора, питания.5 На чертеже приведена схема предлагаемогоустройства. Оно состоитчей и компенса20 разцовых стабисоединенных сцового компенсного с концоммотанных совм25 и 8, включенньми 4 и 5, трансмотками 10 ии 13, и операцторого соедине30 чеп последоват Изобретение относится к измерительной технике, а именно к преобразованию сигналов с тензометров сопротивления или термомет,ров сопротивления.Известно устройство для измерения сигналов с параметрического датчика с изменяе,мым сопротивлением, содержащее трансформатор питания с двумя идентичными рабочей и компенсационной вторичными обмотками, два образцовых стабилизирующих резистора, соединенных соответственно с одним концом рабочей и компенсационной обмоток, образцовый компенсационный резистор, связанный с другим концом компенсационной обмотки, и измерительный, прибор, на вход которого подается сигнал с точки соединения компенсационного резистора с компенсационной обмоткой,Однако в известном устройстве трудно обеспечить высокую точность, так как изготовление образцовых резисторов на большие номиналы сопротивлений представляет значительные трудности.Целью изобретения является повышение точности измерений.Это достигается тем, что предлагаемое устройство снабжено двумя дополнительными идентичными и намотанными совместно образцовыми резисторами, включенными последовательно е образцовыми стабилизирующииз трансформатора 1 с рабоционной обмотками 2 и 3, облизирующих резисторов 4 и 5, концами обмоток 2 и 3, образационного,резистора 6, связан- обмотки 3, дополнительных наестно образцовых резисторов 7 х последовательно с резистораформатора 9 с первичными об и вторичными обмотками 12 ионного усилителя 14, вход, кон с обмоткой 12, а выход вклюельно с резистором 4.3На вход измерительного прибора 15 подается сигнал, снимаемый с точки соединения резистора 6 с обмоткой 3.Устройство работает следующим образом.Через датчик, представляющий собой резистор 16 с изменяемым сопротивлением, течет ток, который вызывает падение напряжения на резисторе 7.Так как в исходном состоянии токи, протекающие через резисторы 16 и 6, равные, то на резисторе 8 напряжение также падает и становится близким по величине к напряжению на резисторе 7.На вторичных обмотках 12 и 13 трансформатора 9 выделяется разность токов, обусловленная вариациями сопротивлений подводящих проводов датчика.Эта разность увеличивается усилителем 14 и подается в противофазе в цепь питания датчика, уравнивая тем самым токи, идущие через резисторы 6 и 16, и уменыпая погрешность от вариации сопротивлений проводов.Дальнейшее снижение погрешности достигается за счет того, что обмотка 13 трансформатора включена последовательно во входную цепь измерительного прибора 15.Перед м ет и зо бр етени яУстройство для измерения сигналов с параметрического датчика с изменяемым сопротив 4лением, содержащее трансформатор питания с двумя идентичными рабочей и компенсационной вторичными обмотками, два образцовых стабилизирующих резистора, соединен ных соответственно с одним концом рабочейи компенсационной обмоток, образцовый компенсационный резистор, связанный с другим концом компенсационной обмотки, и измерительный прибор, на вход которого подается 10 сигнал с точки соединения компенсационногорезистора с компенсационной обмоткой, о тличающееся тем, что, с целью повышения точности измерений, оно снабжено двумя дополнительными идентичными и намотанными 15 совместно образцовыми резисторами, включенными последовательно с образцовыми стабилизирующими резисторами, дополнительным трансформатором с двумя идентичными первичными обмотками, включенными па раллельно дополнительным образцовым резисторам, и с двумя идентичными вторичными обмотками, одна из которых включена последовательно между компенсационным образцовым резистором и концом рабочей обмотки 25 трансформатора питания, и операционнымусилителем, вход которого соединен с другой вторичной обмоткой дополнительного трансформатора, а выход включен последовательно с дополнительным образцовым резистором ра- ЗО бочей обмотки трансформатора питания,
