Устройство для измерения сигналов параметрических преобразователей

Номер патента: 381875

Авторы: Беклемищев, Бреннерман, Лебедева

ZIP архив

Текст

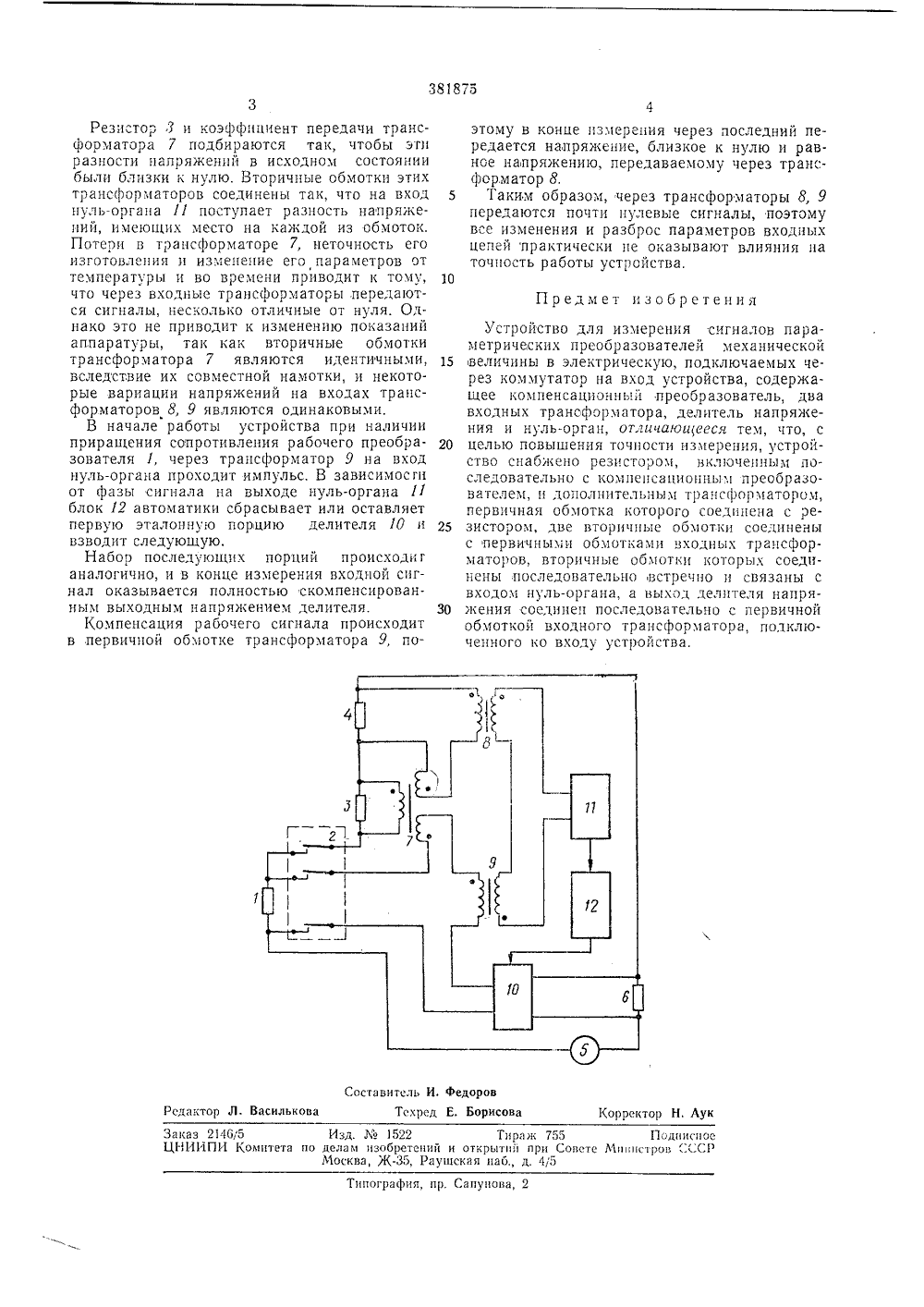

О П И С А Н И Е 381875ИЗОЬРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикявлено 12.111.1971 ( 1632484,25-28 исоединением заявкириоритетпубликовано 22 Х. Котвитет изобретений при СоветеССС елам открыти нистров ДК 621.317,39:531.78 .2 (088.8) Бюллетень2 та опубликования описания ЗХ 111.193 Авторызобретения И, Беклемищев, В. М. Бреннерман и А. И. Лебедев вител СТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ СИГНАЛОВ ПАРАМЕТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ йствам для ческих даг, например, щью тензоратур с поя,Изобзмереников иля изатчикоощью ретение относится к устро ия сигналов с параметри может быть использовано ерения деформаций с помо в или для измерения темпе термометров сопротивлени выполнениеизмерения,Известно устройство для измерения сигналов параметрических преобразователей механической величины в электрическую, подключаемых через коммутатор на вход устройства, содержащее компенсационный преобразователь, два входных трансформатора, делитель напряжения и нуль-орган.Предлагаемое устройство отличается от известных тем, что оно снабжено резистором, включенным последовательно с компенсационным преобразователем, и дополнительным трансформатором, первичная обмотка которого соединена с резистором, две вторичные обмотки соединены с первичными обмотками входных трансформаторов, вторичные обмотки которых соединены последовательно встречно и связаны с входом нуль-органа, а выход делителя напряжения соединен последовательно с первичной обмоткой входного трансформатора, подключенного ко входу устройства.Такое устройства повышает точность На чертеже пзобракена схема предлагаемого устройства.Устройство для измерения сигналов параметрических преобразователей 1 механичес 5 кой величины в электрическую, подключаемыхчерез коммутатор 2 на вход устройства, содержит резистор 3, компенсационный преобразователь 4, соединенные последовательно и подключенные к источнику 5 тока через рези стор б, трансформатор 7, имеющий две идентичные вторичные обмотки, трансформатор 8, первичная обмотка которого подключена к компенсационному преобразователю 4 через вторичную обмотку трансформатора 7, транс форматор 9, подключенный через вторичнуюобмотку трансформатора 7 н через коммутатор 2 к рабочему преобразователю 1, делитель 10, нуль-орган 11 и блок 12 автоматики. Предлагаемое устройство работает следующим образом.На первичную обмотку трансформатора 8поступает разность напряжений, снимаемых с компенсационного преобразователя 4 и вторичной обмотки трансформатора 7, а на первичную обмотку трансформатора 9 - разность напряжений, снимаемых с преобразователя 1 и другой вторичной обмотки трансформатора , из которой вычитается входное напряжение дечителя 10381875 10 Предмет изобретения Составитель И. федороведактор Л. Василькова Текред Е. Борисова Корректо Изд. М 1522 Тирак 755 делам изобретений и открытий при Сове Москва, Ж, Раушская паб. д. 415 аказ 2146/5Ц 11 ИИПИ Комитет Подписное1 ипистров С С Типография, пр. Сапунова, 2 Резистор 3 и коэффициент передачи трансформатора 7 подбираются так, чтобы эти разности напряжений в исходном состоянии были близки к нулю. Вторичные обмотки этих трансформаторов соединены так, что на вход нуль-органа 11 поступает разность напряжений, имеющих место на каждой из обмоток. Потери в трансформаторе 7, неточность его изготовления и изменение его параметров от температуры и во времени приводит к тому, что через входные трансформаторы передаются сигналы, несколько отличные от нуля. Однако это не приводит к измененшо показаний аппаратуры, так как вторичные оомотки трансформатора 7 являются идентичными, вследствие их совместной намотки, и некоторые вариации напряжений на входах трансформаторов 8, 9 являются одинаковыми,В начале работы устройства при наличии приращения сопротивления рабочего преобразователя 1, через трансформатор 9 на вход нуль-органа проходит импульс. В зависимосги от фазы сигнала на выходе нуль-органа 11 блок 12 автоматики сбрасывает или оставляет первую эталонную порцию делителя 10 и взводит следующую.Набор последующих порций происходи г аналогично, и в конце измерения входной сигнал оказывается полностью скомпенсированным выходным напряжением делителя.Компенсация рабочего сигнала происходит в,первичной обмотке трансформатора 9, поэтому в конце измерения через последний передается напряжение, близкое к нулю и равное напряжению, передаваемому через трансформатор 8.5 Таким образом, через трансформаторы 8, 9передаются почти нулевые сигналы, поэтому все изменения и разброс параметров входных цепей практически не оказывают влияния на точность работы устройства. Устройство для измерения сигналов параметрических преобразователей механической 15 величины в электрическую, подключаемых через коммутатор на вход устройства, содержащее компенсационный преобразователь, два входных трансформатора, делитель напряжения и нуль-орган, отлииаюи 1 ееся тем, что, с 20 целью повышения точности измерения, устроиство снабжено резистором, включенным последовательно с компенсационным преобразователем, и дополнительным трансформатором, первичная обмотка которого соединена с ре зистором, две вторичные обмотки соединеныс первичными обмотками входных трансформаторов, вторичные обмотки которы соединены последовательно встречно и связаны с входом нуль-органа, а выход делителя напря кения соединен последовательно с первичнойобмоткой входного трансформатора, подключенного ко входу устройства.

Смотреть

Заявка

1632484

А. И. Беклемищев, В. М. Бреннерман, А. И. Лебедева

МПК / Метки

МПК: G01B 7/16, G01D 5/14

Метки: параметрических, преобразователей, сигналов

Опубликовано: 01.01.1973
