Номер патента: 164639

Опубликовано: 01.01.1964

Авторы: Баев, Бочковой, Орловский, Рнеев

МПК: H02M 7/08

Метки: 164639

...1 ерехенны 1 ток подается иа первичную обмотку 1 трансформатора, вторичные обмотки2 которого вклочены по схеме две обратныезвезды с уравнительным реактором 3, име 1 ощим две рабочие обмотки 4 и обмотку цодмягиичивяпия д. Оомоткя подмяГпичцвг)ппя питается через реостат 6 от источника постоянного тока 7. Параллельно реактору вклОчеиякоммутирующая емкость 8, образованная батареей конденсаторов.В качестве вентилей 9 могут быть примецецы любые устройства, позволяющие управлятьвременем из открытия,В цепь выпрямленного тока преобразователя последовательно включен пусковой реостат 10. 11 еред пуском реостат полностью введен, затем постепенно выводится и в рабочем по ло)кении замыкается накорОтко, При этОм межДУ ТОКО И НЯПРЯ)КЕПИЕМ В ЦЕПИ...

Номер патента: 35852

Опубликовано: 30.04.1934

Автор: Бочковой

МПК: F01L 25/04, G05G 15/04

Метки: водяных, воздушных, действия, машин, механизм, насосов, паровых, парораспределительный, прямого

...поршеньком 1 б меньшего диаметра, а паз 13 цилиндра будет открыт и через него камера 10 будет сообщена с камерой золотника 17. Канал 19 будет накрыт золотником 17 и сообщен с выхлопным каналом 24, аканал 21 будет открыт для впуска пара в верхнюю полость рабочего цилиндра,При открывании парового вентиля пар из котла поступает в золотниковую камеру золотника 17 и оттуда по каналу 19 идет в рабочий цилиндр под поршень 20, отчего поршень пойдет вверх. Когда поршень 20 пройдет канал трубки 9, то пар заполнит трубку и подойдет к камере 2; так как каналы 8 перекрыты поршеньком 5, пар в камеру 2 не попадет, При проходе поршнем 20 трубки 12, пар по последней через отверстия 11 поступит в камеру 10 и за счет разности площадей поршеньков 15 и 5...

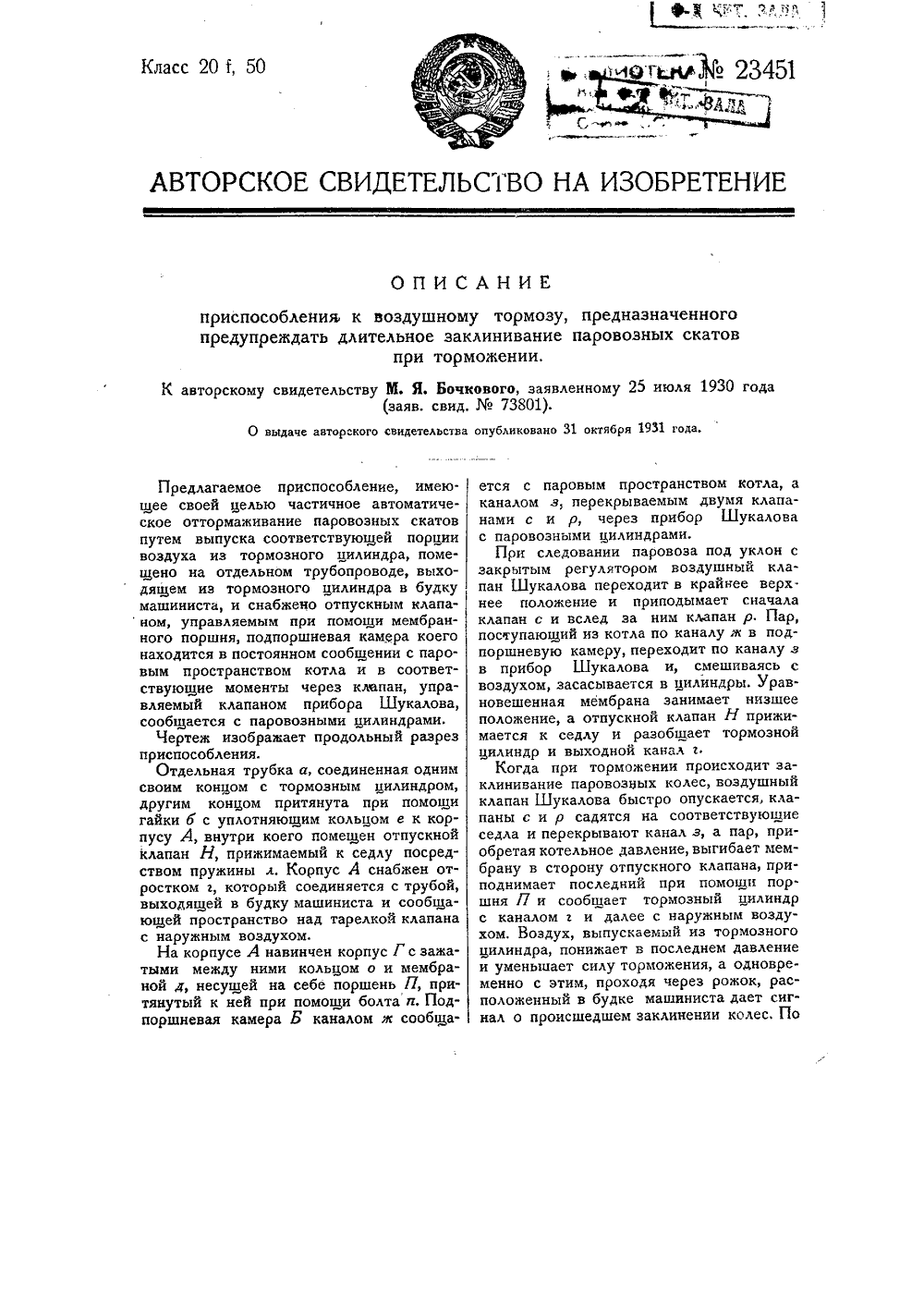

Номер патента: 23451

Опубликовано: 31.10.1931

Автор: Бочковой

МПК: B60T 8/00

Метки: воздушному, длительное, заклинивание, паровозных, предназначенному, предупреждать, скатов, торможении, тормозу

...пространством котла и в соответствующие моменты через клепан, управляемый клапаном прибора Шукалова, сообщается с паровозными цилиндрами.Чертеж изображает продольный разрез приспособления.Отдельная трубка а, соединенная одним своим концом с тормозным цилиндром, другим концом притянута при помощи гайки о с уплотняющим кольцом е к корпусу А, внутри коего помещен отпускной клапан Н, прижимаемый к седлу посредством пружины л. Корпус А снабжен отростком г, который соединяется с трубой, выходящей в будку машиниста и сообщающей пространство над тарелкоч клапана с наружным воздухом.На корпусе А навинчен корпус 1 с зажатыми между ними кольцом о и мембраной д, несущей на себе поршень П, притянутый к ней при помощи болта и. Подпоршневая камера Б...
