Бобровников

Номер патента: 890331

Опубликовано: 15.12.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01V 3/08

Метки: аппаратура, электроразведочная

...интервалов, приемную радиостанцию и переключатель рода работы,20соединенный с измерителем временныхинтервалов, в генераторную установку введен Формирователь временныхинтервалов, два входа которого соединены с выходами компараторов, а25 выход - с модулятором передающейрадиостанции, в измерительной лаборатории основные информационныевходы соединены непосредственно свыходами компараторов, вспомогательзО ный информационный вход соединен свыходом приемной радиостанции,а входы блокировки - с выходами переключателя рода работы,Иа Фиг.1 представлена структурнаясхема устройства; на Фиг.2 и 3 - варианты конструктивного выполненияизмерителя временных интервало,в вустройстве,Электроразведочная аппаратурафиг,1) состоит из электроразведочного...

Номер патента: 890330

Опубликовано: 15.12.1981

Авторы: Аладинский, Бобровников, Попов, Рыжов, Сушкевич, Шарапанов

МПК: G01V 3/08

Метки: вертикальных, выполнения, геоэлектроразведке, зондирований, электрических

...А . Так как основная группа приемных электродов расположена вблизи заземленияоператор ГИБ может быстро и оперативно устранить неполадки в выполнении заземлений приемных электродов, К ГИБ подключают также питающую линию ДЬ , Проверив стабильность потенциалов каждого из приемных электродов и скомпенсировав естественную разность потенциалов между каждым из,приемных электродов а,б,в,м,н и электродом О, оператор включает токв питающую линию, измеряет его величину и потенциал каждого из приемных электродов относительно допол"нительного приемного электрода О,Затем перемещают ГИБ ко второмузаземлению ф питающей линии и соединяют его со второй группой приемных электродов а, Е, 9 м, и,расположенньск между центром питающей линии и заземлением...

Номер патента: 889650

Опубликовано: 15.12.1981

Авторы: Бобровников, Вернов, Заманаева, Кротов, Родных, Табаев, Тихонов, Тучинский, Файзуллин

МПК: C07B 3/00

Метки: двуступенчатого, дегидрирования, процессом, этилбензола

...в печь, датчик давления топлива и блок задания расходасырья 2,Однако известные устройства непредусматривают программной коррекции температуры на выходе печи и расхода пара при изменении расхода сырья. Это приводит к значительным колебаниям режимных параметров процесса и снижает производительность реактора.Целью изобретения является павпцение производительности реактора.Поставленная цель достигается тем,что устройство дополнительно содержит программные блоки расхода и температуры пара, первыйи второй блокизапаздывания и блок коррекции, приэтом выход блока задания расхода сырья параллельно подключен ко входампервого блока запаздывания, программных блоков расхода пара и первымтем, что, с целью повышения производительности реактора, оно...

Номер патента: 883834

Опубликовано: 23.11.1981

Авторы: Бобровников, Попов, Сушкевич

МПК: G01V 3/08

Метки: геоэлектроразведки

...измерения принимаемого нз земли сигнала после выключения первого импульса тока, а пе 40 ред пропусканием первого импульса тока дополнительно возбуждают электромагнитное поле в земле третьим импульсом тока такой же длительности, как и два первые, и измеряют сигнал вторичного поля через промежуток45 времени после выключения третьего импульса, равный сумме длительности импульса тока, промежутка времени, через который измеряют принимаемые из земли сигналы после первого импульса тока, и промежутка времени между выключением первого и включением второго импульса тока и по разности результатов измерений, полученных после выключения первых двух и третье го импульса тока судят о нелинейных Характеристиках поляризующихся объектов. 4На Фиг....

Номер патента: 883833

Опубликовано: 23.11.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01V 3/08

Метки: геоэлектроразведки

...контактсо входом "Установка 1" триггера-"защелки" 19.Устройство работает следующим образом. оС помощью задающего генераторавырабатываются высокочастотные колебания (например с частотой 50-100 кГц).Частота этих колебаний делится с помощью вспомогательного 2 и основного 153 делителей частоты, На выходе вспомогательного делителя частоты получают такую длительность импульсов, которая необходима для Формированиятехнологической паузы в токе, вырабатываемом инвертором (например 10 мс)На выходе основного делителя 3 частоты получают сигнал, частЬта которогов 2 раза превышает заданную рабочуючастоту. С помощью дополнительногоФормирователя 8 сигналов управленияинвертором 6 и вспомогательного триггера 4 Формируют управляющий сигнал,в спектре...

Номер патента: 883760

Опубликовано: 23.11.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01R 19/04

Метки: амплитуды, времени, изменяющихся, сигналов

...2 параллельно ему через переключатель полярности 3 подключаютвспомогательный запоминающий конденсатор 4, параметры которого выбираютблизкими к параметрам запоминающегоконденсатора 2. Для дальнейшегоулучшения точности измерений вспо-могательный конденсатор 4 подбираютс таким же сопротивлением утечки,как и у конденсатора 2. Поэтомунапряжение на вспомогательном конденсаторе 4 будет точно такое же,как и на запоминающем, конденсаторе 2после отключения их от входа устройства. Это напряжение измеряется спомощью измерителя 5 постоянного напряжения, в качестве которого исполь-зуется например, циФровой вольтметрс повторителем напряжения на входе,обеспечивающим высокое входноесопротивление.После окончания цикла измеренийпереключают...

Номер патента: 875600

Опубликовано: 23.10.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич, Шарапанов

МПК: H03K 4/02

Метки: генератор, импульсов, ступенчатой, формы

...5 становитсяравным +80 мВ, а выходное напряжениегенератора равно (10,2-0,312 10 )В.После поступления второго импульсана вход счетчика 2 первый ключ вблоке 3 закрывается, а открываетсявторой ключ, второй резистор в сетке 4 подключается к общей шине, коэффициент передачи усилителя 5 становится равным трем, выходное напряжение усилителя 5+120 мВ, а генераторав целом (10,2-0,468 10-) В. Послепоступления третьего импульса в блоке 3 открываются первый и второй ключи, к общЕй шине подключаются дварезистора из сетки 4, коэффициент передачи усилителя 5 становится равнымчетырем, выходное напряжение усилителя 5+160 мВ, а генератора в целом -(10,2 - 0,62410)В,Таким образом, по мере поступления импульсов иа вход основного счетчика 2 импульсов на...

Номер патента: 875301

Опубликовано: 23.10.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01R 25/00

Метки: вызванной, поляризации, углов, фазовых

...сигнала сигналом с последнего разряда распределителя 15 импульсов триггер 16 возвращается в исходное состояние и подача импульсов на распределитель 14 прекращается.875 301 бгеры 12, добиваясь нулевых (илиминимальных) показаний измерителя 4.Такой метод фазировки в данном устройстве применяется для того, чтобыисключить влияние собственных Фазовыхсдвигов блока 3 усиления и фильтрации сигналов, величина которых нестабильна,После окончания процесса фазировки первого вспомогательного сигналана выходе ключа 11 импульсом с выходараспределителя 14 триггер 16 устанавливается в исходное состояние, элемент 7 совпадения закрывается и импульсы на триггеры 12 не поступают.Затем в землю пропускается ток второй частоты ОО, ключ 11 устанавливается во...

Номер патента: 873186

Опубликовано: 15.10.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01V 3/00, G01V 3/12

Метки: геоэлектроразведки

...ЕП, не оказывало влияние поле вызваннойВНИИПИ Заказ 9027/72 Ти филиал ППП Патентф, г.ужгород, ул.Проектная, 4 поля в среде протекают токи. Поле изменяет параметры и структуру двойных электрических слоев, являющихся источником разности потенциалов ЕП. При этом в зависимости от типа изучаемого объекта, его структурных и текстурных особенностей характер изменения структуры двойных электрических слоев будет различным. Например, при длительных действиях мощных импульсов тока структуры двой ных слоев на границе рудных тел и вмещающих пород изменяется так, что разность потенциалов ЕП значительно возрастает и в течение длительного времени после выключения внешнего поля (до нескольких часов) остается постоянной, а затем медленно...

Номер патента: 868680

Опубликовано: 30.09.1981

Авторы: Аладинский, Бобровников, Орлов, Попов, Сушкевич, Шарапанов

МПК: G01V 3/08

Метки: геоэлектроразведке, нестационарных, полей

...этоговозбуждают в земле электромагнитноеполе импульсом тока, пропускаемамчерез источник поля в течении заданного .времени - от долей секунды додесятков и сотен секунд в зависимости от решаемых задач.После выключения импульса токаизмеряют принимаемые.иэ земли в уточках сигналы нестационарного поляпоочередно от первой до и"ой точки.В первомприближении сигнал нестационарного поля, измеряемого пригеоэлектроразведке, может быть представлен экспоненциальной ФункциейО О Йгде Оо - амплитуда сигнала в моментвыключения импульса токапри= 0- постоянная времени спаданестационарного сигналатекущее время, отсчитываемое от момента выключенияимпульса тока,Рассмотрим простой пример однородной среды, когда параметры Оз и 4одинаковы для нестационарных...

Номер патента: 868679

Опубликовано: 30.09.1981

Авторы: Аладинский, Бобровников, Орлов, Попов, Сушкевич

МПК: G01V 3/08

Метки: вызванной, геоэлектроразведке, поляризации

...частоте (первой гармонике) ппотность тока должна быть в 3 раза больше. В этом случае мнимая составлякщая сигнала на электродах, обусловленная поляризацией этих электродов, является постоянной, независи" мой от силы тока как при указанных выше, так и при больших плотностях возбуждающего тока. Минмаше же состав" ляющие сигналов, обусловленные поляризацией изучаемой среды и индукционными эффектами в этой среде, изменяются пропорционально величине возбуждающего тока.Если измерения проводятся на первой и третьей гармониках, то, как известно, фазовые углы ВП электродов и среды сохрайяют постоянной свою величину независимо от частоты, а фазовые углы индукции увеличиваются пропорционально частоте возбуждающего поля. Поэтому10( ич) 0 Зф+ ,0+...

Номер патента: 868678

Опубликовано: 30.09.1981

Авторы: Аладинский, Бобровников, Попов, Рыжов, Сушкевич

МПК: G01V 3/08

Метки: вызванной, геоэлектроразведке, поляризации

...конце импульса тока измеряют выходное напряжение генератора 4, которое при,стабильной величине токаравногде Ео - падение напряжения на активном сопротивлении среды;Е - ЭДС поляризации питающих. электродов во время пропус,каиия токафЕ - ЭДС поляризации среды вовремя вропускания тока.После выключения имцулвса тока ключи 2 и 3 устанавливаются во вторую .позицию, при этом генератор 4 отключается от линии 1, а к ней через вторую пару выходиых контактов ключей 2 и 3 подсоединяется иэмвритель 5 сигналов, с помощью которого измеря.- ется разностьпотенциалов ВП в один или несколько моментов времени после выключения тока (иапрваер, как и в обычной методике измерений ВП, через 0,5 с после выключения импульса тока)еее+ ез(2)Э6% ф,,где Е - ЭДС...

Номер патента: 857897

Опубликовано: 23.08.1981

Авторы: Бобровников, Воскобойников, Усанов

МПК: G01V 3/02

Метки: глубины, залегания, локальных, поляризующихся, тел

...горизонтальной компоненты поля ВП над центром поляризующейся сферы, помещенной в неполяризующуюся среду, приращение амплитуд, определенное как разность значений горизонтальной компоненты поля на двух частотах, равноХ о й.где Е - значение горизонтальной компоненты первичкого электрического поля;К - разность коэффициентов отрайжения неполяризующейся средыс помешенкой в нее поляризуитщейся сферой, определенная.по измерениям на двух частотаха - радиус сферы"Ь - глубина залегания сферы.Аналогично определенное приращение амплитуд соответствующей компоненты магнитного поля можно представить в виде где, сохраняя обозначения предыдущей формулы, 1-величина тока в генераторной ликии;- размер генераторной установки; Определяя отношение приращений...

Номер патента: 857226

Опубликовано: 23.08.1981

Авторы: Бобровников, Гандман

МПК: C10G 5/06

Метки: деметанизации, пирогаза

...1. Давление деметанизации 36 атм. Температура верха колонны -93 С, температура в кубе колонны 20 ОС Количество пирогаза, поступающего на колонну, составляет 31070 кг/ч. На колонну подается 10 м /ч основной 13 флегмы при температуре -90 С ио 5,2 м/ч дополнительной флегмы при температуре -118 С. Соотношение потоков основной и дополнительной флегмы составляет 1,9:1. Подача ос- ;щ новного потока флегмы производится на 29 тарелку колонны, а дополннтельното потока - на верхнюю тарелку.Метано-водородная фракция, выходящая из второй флегмовой емкости, имеет в своем составе следующие компоненты, вес.Ъ:Водород 6,73Метан 92,73ЭтиленЭтан 0,03100,0 1,52 21,36 0,22 37,31 10,35 16,61 аСодержание метана в кубовой жидкости составляет 0,35 вес.Ъ....

Номер патента: 855582

Опубликовано: 15.08.1981

Авторы: Бобровников, Иоффе, Комаров, Попов, Сушкевич

МПК: G01V 3/06

Метки: выделения, вызванной, геоэлектроразведке, параметра, поляризации

...обратно пропорциональным отношению длительностей этих импульсов, и измеряют разность амплитуд преобразованных сигналов, по величине которой судят о параметре ВП. Действительно, если среда не поляризуется, то амплитуда усиленных указанным способом импульсов оказыва" ется одинаковой, а их разность равна 35 нулю. Если же среда поляризуется,то полученная разность амплитуд сигналов отлична от нуля, причем разностиый сигнал служит мерой поляризуемости среды. 20Для того, чтобы выделяемый предложенным способом параметр был эквивалентен обычно применяющимся параметрам ВП, следует отдельно измерить амплитуду второго импульса длитель ностью ЬТ, а затем определить отноше. ние разности амплитуд сигналов к амплитуде второго импульса.Длительность...

Номер патента: 847222

Опубликовано: 15.07.1981

Авторы: Бобровников, Мельников, Попов

МПК: G01R 25/00

Метки: двухчастотное, устройствоинфранизких, фазометрическое, частот

...2 согласования сигнал поступает на два блока 3 и 4 усиления и фильтрации сигналов нижней и верхней частот, с помощью которых осуществляется выделение этих сигналов и усиление их до заданного уровня. Форма сигналов на вы- .ходе блоков 4 и 3 показана соответственно на Фиг, 2, а и б. Синусоидальные сигналы двух частот с выходовблоков 3 и 4 поступают на входы двух усилителей-ограничителей 5 и б, спомощью которых синусоидальные сигналы преобразуются в сигналы прямоугольной формы (фиг. 2,в и г), моменты перехода через нуль которыхблизки к моментам перехода черезнуль синусоидальных сигналов. Приэтом усилители-ограничители 5 и бвыполнены по различным схемам. Различие их заключается в том, что усилитель-ограничитель 5 обеспечивает на 180 больший...

Номер патента: 846934

Опубликовано: 15.07.1981

Авторы: Бобровников, Знаменский, Иванов

МПК: F24F 9/00

Метки: обеспыленнойзоны, создания

...камере 3 с перфорированным воздухораспределителем 4 и расположенными по его периметру изолированными друг от друга полостями 5 с установленными в них соплами 6, причем над каждым соплом 6 установлены подвижная и неподвижная пластины 7 и 8 с равномерно расположенными соосными отверстиями 9. Устройство содержит также фильтр 10 грубой очистки, спрямляющую решетку 11 и регулировочные винты 12, соединенные с подвижными пластинами 7.Устройство работает следующим образом.Воздух просасывается через фильтр 1 О грубой очистки и вентилятором 1 через фильтр 2 нагнетается в напорную камеру 3, где воздух разделяется на846934 НИИПИ Заказ 5452/57 Тираж 824 Подписи Патент", г. Ужгород, ул. Проектная Филиал ПП два потока, один из которых через...

Номер патента: 840778

Опубликовано: 23.06.1981

Авторы: Аладинский, Бобровников, Мельников, Попов, Сушкевич

МПК: G01V 3/02

Метки: возбуждения, геоэлектроразведке, полей, электромагнит-ных

...точке ввода50 тока в землю.Кроме того, на чертеже усповно показана граница раздела 5 двух сред с удельными сопротивлениями и Р, а также токовая линия 6. Индексом И обозна 55 чена точка, где провоцятся измерения сигналов.Выходы регупяторов 2 и 4 подключены срответственно к двум парам электроприемных электродов помещают в точкуК, расположенную на расстоянии примерно 10% расстояния между точками вводе тока в землю, второй приемный электрод Л перемещают с противопопожнойстороны от точки А до тех пор, пока потенциал точки Л станет равным потенциалу в точке К, что отмечают по нулевымпоказаниям измерительного прибора. Затем перпендикулярно линии КЛ не такомже расстоянии от точки А распопагаюттретий приемный электрод М, а четвертый электрод...

Номер патента: 835458

Опубликовано: 07.06.1981

Авторы: Безносов, Бобровников, Григоров, Колпиков, Крутилин, Орехов

МПК: B01D 3/42

Метки: ректификации, управленияпроцессом

...8 состава кубового продукта, связанный через регулятор 9 с клапаном 10 отбора кубового продукта, датчик 11 расхода пара на кипятильник колонны 2, связанный с сумматором 12, датчик 13 расхода питания, связанный через регулятор 14 с камерой задания регулятора 9, датчик 15 состава дистиллата колонны 16, связанный через регулятор 17 с клапаном 18 откачки дистиллата, датчик 19 уровня в кубе колонны 16, связанный через регулятор 20 с клапаном 21 отбора кубового продукта, датчик 22 состава кубового продукта, связанный через регулятор 23 с клапаном 24 подачи пара в кипятильник, датчик 25 расхода питания, связанный через регулятор 26 с камерой задания регулятора 17, датчик 27 расхода пара в кипятильник колонны 16, связанный с сумматором 12...

Номер патента: 834646

Опубликовано: 30.05.1981

Авторы: Бобровников, Иоффе, Комаров, Попов, Смирнов, Сушкевич

МПК: G01V 3/02

Метки: вызванной, геоэлектроразведке, поля-ризации

...среды (вторичное поле),Сигнал, принимаемый приемной линией, расположенной в пределах аномальной зоны, можно представить в виде совокупности трех частей: первой, обусловленной проводимостью (первичное поле); второй, обусловленной поляризуемостью вмещающей среды (фоновое вторичное поле) и третьей, обусловленной поляризуемостью аномального искомого объекта (аномальное вторичное поле).Через промежуток времени после включения тока, например 0,1 с, когда процессы поляризации вмещающей среды имеют незначительную . интенсивность, определяют и запоминают величину сигнала во второй приемной линии и в дальнейшем этим сигналом принудительно изменяют во времени величину возбуждающего тока, компенсируя изменениями тока сигналы вторичного поля в...

Номер патента: 834607

Опубликовано: 30.05.1981

Авторы: Аладинский, Бобровников, Попов, Смирнов, Сушкевич

МПК: G01R 27/28

Метки: измерительноеустройство, трехчастотное

...интервалов. В качестве преобразователя 13 может быть использован элемент И, а в качествеблока 11 - два генератора, формирующие колебания с отличающимися частотами. Последовательности импульсов сэлемента И 12 и преобразователя 13суммируются с помощью двувходового сумматора 14, и результат суммирования 8346 На чертеже изображена структурная схема устройства.40Трехчастотное измерительное устройство содержит входные клеммы 1, три избирательных усилителя 2-4, три импульсный формирователя 5-7, два формирователя 8 и 9 временных интервалов, инвертор 10, блок 11 задания коэффи циентов преобразования временных ин,тервалов, элемент И 12, преобразователь 13 временного интервала, двувходовый сумматор 14, индикатор 15 результатов, измерений и...

Номер патента: 831135

Опубликовано: 23.05.1981

Авторы: Безносов, Бобровников, Григоров, Крутилин, Орехов, Шпитальник

МПК: B01D 3/42

Метки: многокомпонентной, ректифика-ции, управленияпроцессом

...реализующая предлагаемый способ автоматического управления процессом многокомпонентной ректификации,Схема включает в себя датчик 1 расхода питания, связанный через регулятор 2 с входом сумматора 3. Датчик 4 состава питания, связанный с вычислительным устройством 5. Датчик 6 уровня в кубе колонны, связанный через регулятор 7 с клапаном 8 подачи пара. Датчик 9 расхода флегмы, связанный через регулятор 10 с клапаном 11 подачи флегмы. Датчик 12 уровня, связанный через регулятор 13 с клапаном 14 отбора дистиллата. Датчик 15 состава дистиллата, связанный через регулятор 16 и сумматор 17 с камерой задания регулятора 18 отбора кубового продукта. Датчик 19 расхода кубового продука, связанный через регулятор 18 с клапаном 20 отбора кубового...

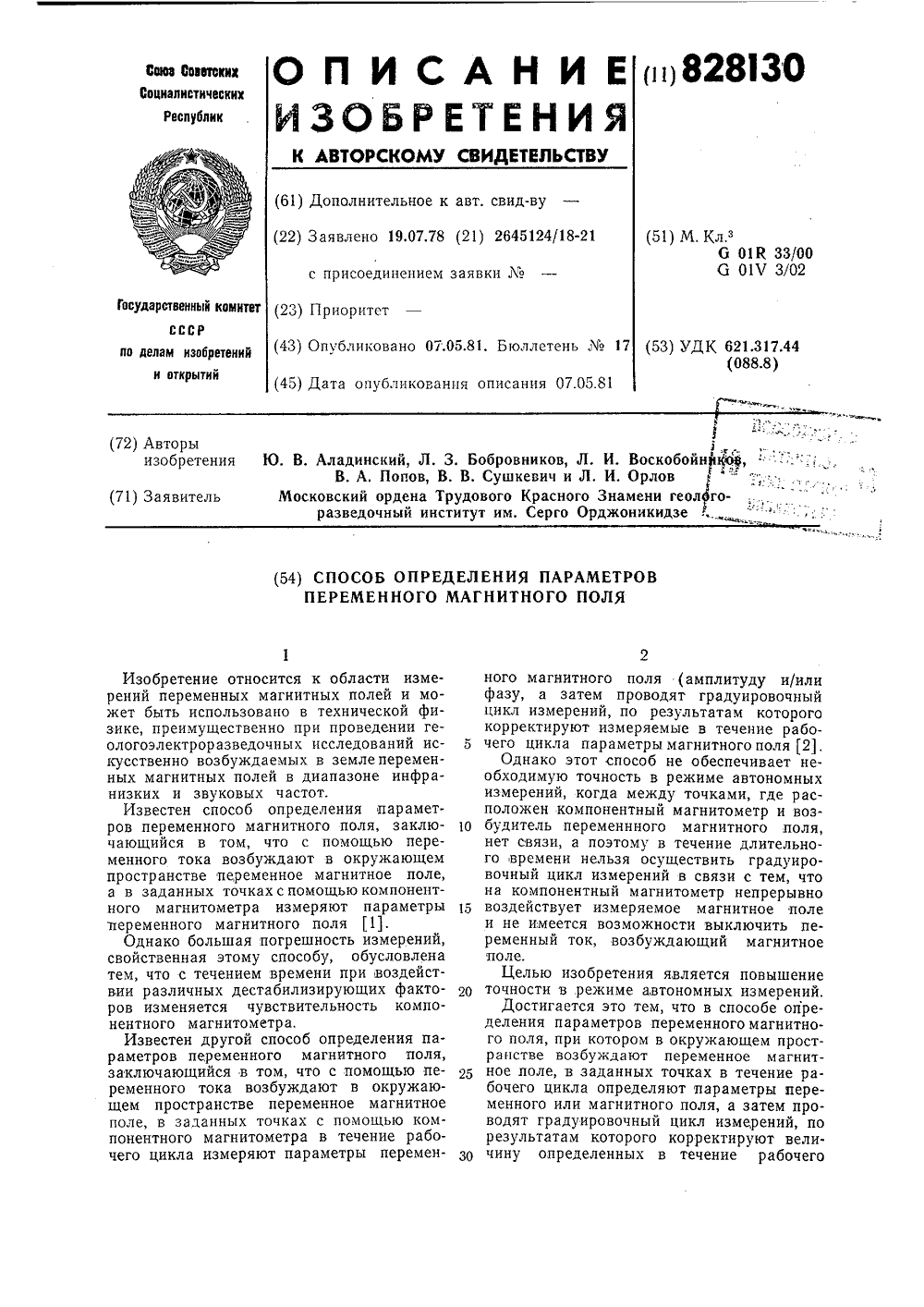

Номер патента: 828130

Опубликовано: 07.05.1981

Авторы: Аладинский, Бобровников, Воскобойников, Орлов, Попов, Сушкевич

МПК: G01R 33/00

Метки: магнитного, параметров, пере-менного, поля

...ориентацию чувствительного элемента до получения минимальных значений амплитуды переменного магнитного поля.Сущность предложенного способа заключается в следующем.В пространстве, окружающем исследуемые объекты (например, в земле, где расположены залежи полезных ископаемых), с помощью переменного тока, пропускаемого.через заземленный диполь или индукционную рамку, петлю, соленоид, возбуждают переменное манитное поле инфранизких частот (0,1 - 10 Гц) или звуковых частот (до нескольких тысяч герц). В зависимости от решаемой задачи переменный ток может быть одночастотным (при измерениях магнитной проницаемости среды) или двухчгстотным (при измерениях вызванной поляризации среды). В заданных точках исследований, расположенных,...

Номер патента: 811182

Опубликовано: 07.03.1981

Авторы: Бобровников, Гусейнов, Комаров, Попов, Смирнов, Сушкевич

МПК: G01V 3/02

Метки: геоэлектроразведки

...определенные продукты реакций. 5 10 15 20 25 30 40 45 50 По истечении заданного промежутка времени импульс постоянного тока сменяется паузой, при этом одновременно с выключением импульса постоянного тока замыкают питающую линию переменного тока и возбуждают в земле электромагнитное поле путем пропускания переменного тока через заземленную на первую пару заземлений питающую линию, а также регистрируют величину и знак приращения принятого из земли сигнала (переменного напряжения) по сравнению с тем сигналом, который был запомнен до включения импульса постоянного тока.Величина, знак этого приращения, а также изменение его во времени после выключения импульса постоянного тока служит мерой 1-1 ВП изучаемого объекта, по этим параметрам...

Номер патента: 811160

Опубликовано: 07.03.1981

Авторы: Аладинский, Бобровников, Орлов, Попов, Сушкевич

МПК: G01R 33/00

Метки: геоэлектроразведки

...аппаратура для измерения амплитуд и разности фаз.Пусть в качестве генераторного датчика1 используется заземленная питающая линия длиной 1 - 2 км, расположенная на поверхности земли, в качестве приемного датчика 8 используется горизонтально расположенный индукционный преобразователь,Суммарное магнитное поле в точке измерений содержит три компоненты: одну вертикальную, определяющуюся, в основном, нормальным полем, возбуждаемым датчиком1 в воздухе (эта компонента практическине зависит от свойств земли), и две горизонтальных, которые можно выбрать так,что они будут определяться только вторичным полем (такая компонента зависит, восновном, от свойств земли и является полезной, несущей необходимую информацию).В точке измерений помимо...

Номер патента: 808973

Опубликовано: 28.02.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01R 27/02

Метки: коэффициентанелинейности, электропроводностиматериалов

...которые в:исследу емый материал вводят ток,является ог -ранкченной и не может быть сделанабольшой (эти электроды должны бытьточечными),плотность тока, протекающего через контакт токовый.электрод - исследуемый материал,оказыва ется значительно больше плотноститока, протекающего через исследуемыйматериал. При этом исследуемый материал обычно насыщен влагой (образцы горных пород и руд,земля),а поэто 25 му импеданс питающих электродов является комплексным, зависящим от частоты,и нелинейным. Ввиду нелинейности переходных сопротивлений на контакте токовводов и исследуемого материаЗ 0 ла в спектре переменного тока появляется составляющая удвоенной рабочей частоты, амплитуда которой может достигать десятых долей единиц процентов от амплитуды...

Номер патента: 806052

Опубликовано: 23.02.1981

Авторы: Бобровников, Кафаров, Тучинский

МПК: B01D 3/42

Метки: автоматическогоуправления, колонной, ректификационной

...при изменении состава сырья, медленно распространяется по тарелкам колонны,Для сохранения оптимальности режима необходимо аналогичным образом изменятьво времени задание регулятору состава .остатка,На чертеже изображена схема устройства дляавтоматического управления колонной.Устройство для автоматического управленияректификационной колонной 1 включает в себя датчик 2 давления, связанный через регулятор 3 с клапаном 4 отбора дистиллята, датчик5 уровня во флегмовой емкости, соединенныйчерез регулятор 6 с клапаном 7 подачи флегмы, датчик 8 уровня в кубе колонны 1, связанный через регулятор 9 с клапаном 10 расхода остатка, Кроме этого, устройство содержитдатчик 1 1 состава остатка, соединенный черезрегулятор 12 с клапаном 13 подачи теплоноси...

Номер патента: 805478

Опубликовано: 15.02.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01V 3/02, H03K 3/011

Метки: генераторное

...тока, включенный в диагональ между парами ключей 2-5 (точки в и г), причем второй полюсосновного источника постоянного токаподключен ко второй точке параллельного соединения двух цепей (точек 6).На фиг.2 и 3 применены те же обозначения, только в качестве ключей 25 показаны тринисторы, а блок управления тринисторами для упрощениясхемы не показан,Устройство работает следующим 60образом.Первоначально напряжение,на выходе основного источника 1 постоянного тока устанавливают равным нулю(можно также отключить источник 1, а 5 его выходную цепь замкнуть накоротко с помощью переключателя, не показанного на чертеже). Напряжение дополнительного источника 8 постоянного тока устанавливают небольшим, равным 10-30 Ъ максимального напря- жения, которое...

Номер патента: 805227

Опубликовано: 15.02.1981

Авторы: Аладинский, Бобровников, Попов, Сушкевич

МПК: G01V 3/02

Метки: геоэлектроразведки

...Таким образом, предлагаемым способом можно определить параметр поляризуемости по измерениям магнитного поля.Для практической реализации способа удобно измерять не разность, а сумму полученных разностей времен запаздывания, Для этого разность времен запаздывания сигналов дополнитель ных частот получают несколько иначе, чем разность времен запаздывания сигналов основных частот. Так, если временной интервал ь с Формировать как промежуток времени между переходом через нуль сигнала с частотой о). и ближайшим к нему переходом через нуль сигнала с частотой Ь) то временной интервал ьс 2 будем Формировать как805227 0 15 20 25 30 35 40 45 50 55 60 65 промежуток времени между переходомчерез нуль сигнала с частотой Ы 4 иближайшим к нему переходом...

Номер патента: 801015

Опубликовано: 30.01.1981

Авторы: Безносов, Бобровников, Григоров, Крутилин, Орехов, Хвостов

МПК: C07C 15/10

Метки: стирола, управленияпроизводством

...46 составакубового продукта третьей колонны,регулятор 47 состава дистиллататретьей колонны, блок 48 определения уровня старения катализатора,блоки 49, 50 и 51 определения разделительной способности, соответственно, первый, второй и третьей колонн, командный блок 52 и блок 53расчета оптимальных режимов. Система работает следующим образом.4 ОС помощью регулятора 39 осуществляется стабилизация расхода суммарного потока зтилбензола в реактор 2 дегидрирования путем воздействия на исполнительный механизм 6 подачи свежего зтилбензола. С помощью регуляторов 40 и 41 осуществляется стабилизация состава контактного газа (поддержанием соответствующей температуры в реакторе дегидрирования щ путем воздействия на исполнительный механизм 12...
