Бобрин

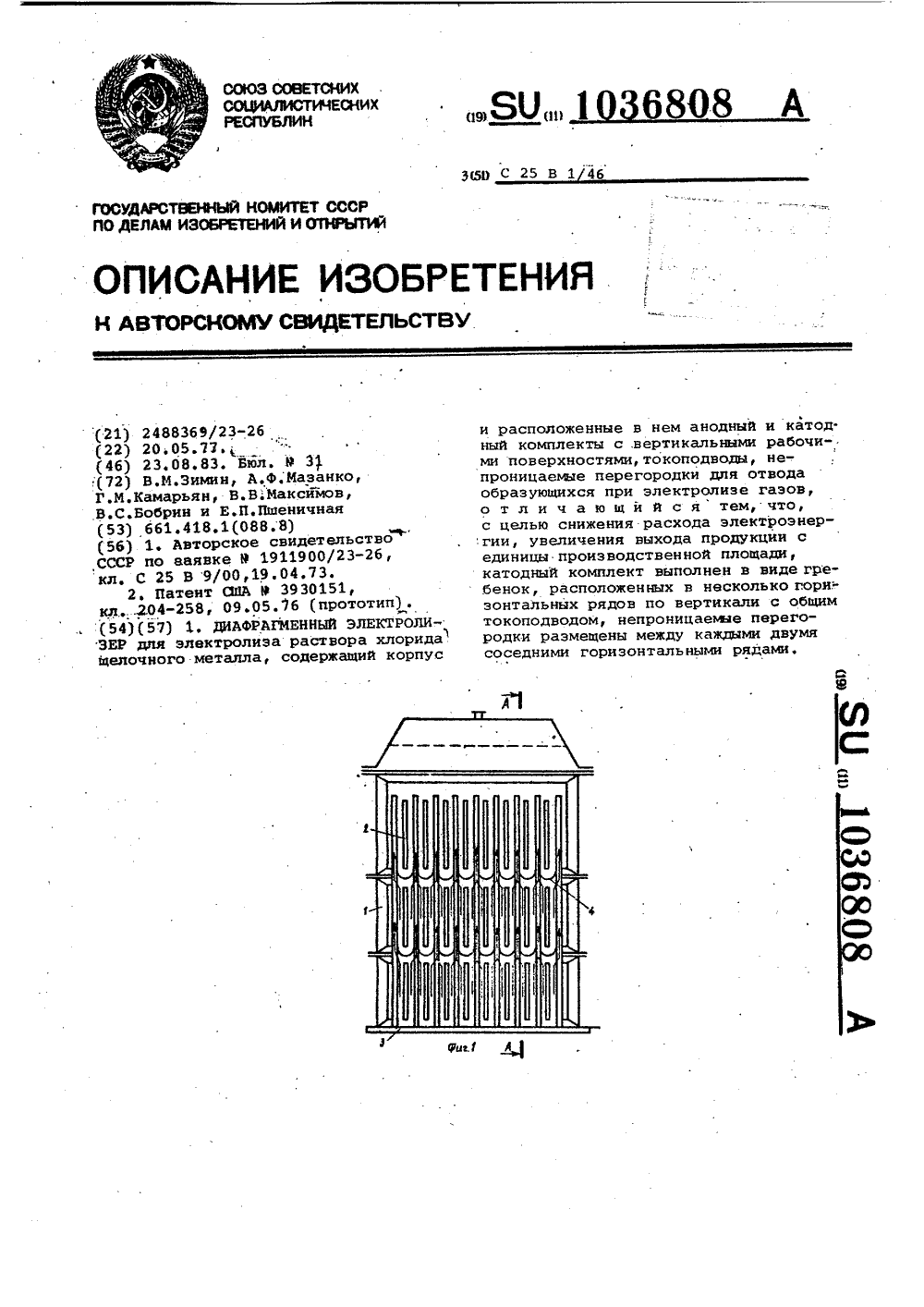

Номер патента: 1036808

Опубликовано: 23.08.1983

Авторы: Бобрин, Зимин, Камарьян, Мазанько, Максимов, Пшеничная

МПК: C25B 1/46

Метки: диафрагменный, электролизер

...площади,Укаэанная цель достигается диафрагменным электролизером для электролиза раствора хлорида щелочногометалл.1, содержащим корпус и расположенные в нем анодный и катодныйкомплекты с вертикально расположенными рабочими поверхностями, токопроводами и непроницаемыми перегородками для отвода образующихся приэлектролизе газов, катодный комплектвыполнен в виде гребенок, расположенных в несколько горизонтальных рядов по вертикали с общим токоподвожм, непроницаемые перегородки раз-мещены между каждыми двумя соседними горизонтальными рядами. Анодный комплект можно выполнить секционированным по высоте, секции расположены ,симметрично относительно гребенок катода и непроницаемые перегородки размещены меж-,. ду каждыми двумя...

Номер патента: 973363

Опубликовано: 15.11.1982

Авторы: Бобрин, Зотов, Максимов, Полинский, Соломатов, Харчевников

МПК: B28B 1/30

Метки: лоткового, опалубка, типа

...формой 1 шарнирно припомощи скобы 7 и шарнира 8. Центральнаяи боковые формы расположены друг относительно друга с зазором, равным толщинеполимербетонной смеси, которая заполняетвнутреннюю полость опалубки.Зазор перекрыт эластичной накладкой 9из резины или поливинилхлорида, ограничивающей объем смеси, равный объему изогнутой части корпуса, причем накладка 9присоединена,к неподвижной форме 1 в плоскости расположения шарнира 8 плиты а.Плиты жестко связаны с формами.После установки в вертикальном положении боковых подвижных форм 2 и 3 их положение фиксируется планками 10 и кронштейнами 11, закрепленными на боковыхформах опалубки.Для предотвращения вытекания полимербетонной смеси при подъеме и фиксацииформ между верхними плитами на...

Номер патента: 885204

Опубликовано: 30.11.1981

Авторы: Бобрин, Ерофеев, Марьямов, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...и перемешивают. К полученной смеси добавляют кварцевый песок, окись металла,асбес" товую муку и сульфат кобальта тщательно перемешивают до получения од-. нородной массы и из последней форму" ют образцы, которые твердеют при 80 фС в течение 8 ч.В результате адсорбции влаги из воздуха окиси металлов частично превращаются в гидроокиси этих же металлов.Совместно с сульфатом кобальта окисью металла повышают стойкость изделий в хлоре и их модуль упругос" ти становится агрессивней. состав,вес.Ъ23 Предлагаемый Известныйсостав,вес.Ъ Компоненты 8 10 Полиэфирная смола 0,7;0,8 0,7 0,6 Нафтенат кобальта 0,35 0,4 0,35 Гипериз Кварцевый наполнитель 86,95 55,8 64,45 71,1 19 26 3,0 1,5 1,0 4,0 2,0 Таблица 2 Предлагаемый состав 1 ).Известныйсостав...

Номер патента: 872498

Опубликовано: 15.10.1981

Авторы: Бобрин, Ерофеев, Селяев, Соломатов

МПК: C04B 25/02

Метки: полимерраствор

...3,0 2,0 1,0 1,0 2,0 1,0 Неозон-Д 53 63,5 56,5 Таблица 2 Состав Свойства Предлагаемый Известный 900 1150 1200 1000 Модуль упругости,кг/см110000 180000 150000 150000 0,0005 Коэффициент диффузии, см 7 сут 0,001 0,0005 0,0005 0,85 0,97 0,96 0,93 0,2 0,5 0,00 Объемная усадка, 7. ГиперизАсбестовая мукаНеозонБезводная окись алюминия 53-63,5Предусмотрено использовать неозон марки Д.Полимерраствор готовят следующим образом.Полиэфирную смолу смешивают с наф. тенатом кобальта, добавляют гипериз и снова перемешивают. В полученное связующее вводят смесь безводной оки Ненасыщенная полиэфирнаясмола Безводная окись алюминия Призменная прочность,кг/см Коэффициент химической стойкости в хлоре после двух лет выдерживания в среде) си алюминия,...

Номер патента: 865774

Опубликовано: 23.09.1981

Авторы: Бобрин, Васильев, Исханов, Кубасов, Львович

МПК: C01B 7/02

Метки: осушки, ртути, хлора

...35-иойФ865774 Результаты испытаний при изменении плотности орошения соляной кис- О лотойи скорости подачи хлора приведены в таблице. Плотностьорошениясолянойкислотой,л/м мин Скоростьподачихлора,М/ч Содержание ртутив серной кислотепосле осушки хлора, вес.Содержание ртутив хлоре послеосушки сернойкислотой, мг/м 0,00082 0,05 5,0 50,0 0,0028 0,00002 0,00002 0,00003 0,00004 0,00038 0,024 0,005 0,007 0,005 б 0 50,0 53,0 10,0 11,0 58,0 0,008 12,0 0,012 13,0 Как видно из таблицы, при плотности орошения соляной кислотой. б" 12 л/мин ми скорости подачи хлора З 50-65 м /ч содержание ртути в серной кислоте снижается более,. чем в 10 раз,а содержание ртути в хлоре не превышает санитарной нормы, равной 0,01 мг/м . Раствор соляной кис" лоты...

Номер патента: 817006

Опубликовано: 30.03.1981

Авторы: Бобрин, Ерофеев, Марьямов, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...0,6 0,7 0,8 0,3 0,3 0,4 ИзвестныйСостав Призменная прочность;.В кг/см 1050 1090 1200 900 Модуль упругости,кг/см Коэффициент дифФузии, смсут Призменная прочность после 3 мес выдер. живания в среде хлора, % от К 92 9385 Предельная растяжимость,Ъ. 0,8 0,6 0,8 0,8 7-10 0,6-0,8 0,3-0,4 20-30 1-3Формула изобретения Остальное Составитель Е, БикбулатоваТехред А.Бабинец Корректор М. Вигула Редактор Н. Бушаева Заказ 1193/30 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", г. Ужгород. ул. Проектная, 4 Минеральный наполнитель (песок), , алюмосиликат и асбестовую муку высушивают при 60 С в течение б ч, после чего охлаждают до нормальной...

Номер патента: 808561

Опубликовано: 28.02.1981

Авторы: Бобрин, Гольдберг, Мазанько, Хейфец

МПК: C25B 13/06

Метки: диафрагмы, промывки

...310 г/л с рабочей нагрузкой 50 кА, В конце цикла работы концентрация щелочи в катодном отделении составляет 150 г/л при выходе по току 93 и уровне анолита 350 мм, причем конструкция не допускает дальнейшего повышения уровня.П р и м е р 1. Для промывки диафрагмы раствор из катодного отделения сливают, после чего в катодное отделение без снижения токовой нагрузки непрерывно подают подкисленный раствор хлорнда натрия с концентрацией по МаС 310 г/л и по НС20 г/л до достижения значения рН католита 12,5"-0,1,которое поддерживаютпостоянным в течение 4 ч. Затем подачу раствора в катоднсе отделениепрекращают, раствор из катодного отделения сливают и возвращают на стадию приготовления исходного рассола.Через 3 ч в катодном...

Номер патента: 718500

Опубликовано: 29.02.1980

Авторы: Бобрин, Камарьян, Максимов, Ногов, Юрков

МПК: C25B 11/02

Метки: анодный, комплект, электролизера

...степень равномерности,Расход эле составляет2890 кВтч/т хло ьшении даннойконструкции. От каса на аноде3сокращает расход титана до 1,6 кг на 1 кА нагрузки.На фиг. 1 изображена принципиальная схема анодного комплекта; на фиг. 2 - то же, общий вид; на фиг. 3 - сечение А - А на фиг. 2,Анодный комплект электролизера содержит ряд подвижных анодов 1 и 1 а (1 - аноды нечетного ряда, 1 а - аноды четного ряда) (см, фиг. 1), соединенных с токоподводами 2, устройство 3 для перемещения анодов по горизонтали и устройство 4 для растяжки анодов по вертикали. Подвижные аноды состоят из рабочей поверхности элемента 5 .(см. фиг. 2) с планками 6, в которых имеются отверстия 7 для установки анодов 1 и 1 а на трубах 8 и 9 и опорах кронштейна 10. По высоте...

Номер патента: 676642

Опубликовано: 30.07.1979

Авторы: Бобрин, Зимин, Камарьян, Кубасов, Мазанько, Максимов

МПК: C25B 11/00

Метки: катодный, комплект, электролизера

...4 стального периодического проката (стержня), образуя форму многозубчатых вил. Стержни 4 пальца 2 расположены перпендикулярно токоведущей основе 1 и прикреплены к ней. Снизу, на расстоянии одного диаметра стержня от токоведущей основы 1, проходит металлическая полоса 5, соединяющая все стержни, а по периферии стержней 4 проходит металлическая планка 6 в виде гребня, толщиной 0,2 - 0,3, а высотой 1 - 1,5 диаметра периодического проката.Каждый палец 2 собирается отдельно, т. е. на стержни 4 натягивается катодная сетка 3 и приваривается к металлической полосе 5, а металлическая полоса 5 приваривается к стержням . 4 до сборки всего комплекта. Затем к каждому пальцу 2 приваривается с одной стороны сетка 7, образующая катодное пространство 8,...

Номер патента: 649679

Опубликовано: 28.02.1979

Авторы: Бобрин, Игнатов, Потапов, Селяев, Соломатов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...смолу, нафтснат кобальта, гипериз, биотит и минеральный наполцитель при следующем соотошен ги компонентов, масс. 0 г: Пол ггэгрир ц а я смол аНафтенат кобальта 0 8Гиперпз 0Минеральный наполцительМинеральный заполнитель 7Мо гевинаОкись или гчглроокпсь меди 1 3Для приготовления смеси берут компоненты в следующих колцчсствах, вес. 1:полиэфирная смола ПН7, нафгсггаг коодльта 0,6, гипсриз 0,3, кварцевая мука 10,кварцевыи песок 29,1, грацггтггый гцеоень 45,мочсвина 5, окись пл;г гпдроокцсь мели 3.При испытании тдкой состав смеси имсет следующие свойствд;Объемная масса, кгс,зг" 2200 2500Прочность ца сжатие,кгс с,Р 650 в 6Прочггость ца сжатис послетрехмесячной выдержкив хлорсодсржагцей срслс,кгсс.п 595 в 6649679 ного хлора и соединений клара,...

Номер патента: 637371

Опубликовано: 15.12.1978

Авторы: Бобрин, Ерофеев, Марьямов, Потапов, Селяев, Соломатов, Федорцов

МПК: C04B 25/00

Метки: полимербетонная, смесь

...сущности и достигаемому результату является полимербетонная смесь, включающая не о насыщенную полиэфирную смолу, нафтенат кобальта, гипернз, минеральный наполнитель (песчано-гравийная смесь) 2),Однако полимербетон из такой смеси характеризуется относительно малой стойкостью к действию щелочных сред и большими усадочными деформациями.Цель изобретения - получение полимербетона, обладающего более высокой стойкостью в щелочных средах и пони 25 женными усадочными деформациями,Это достигается тем, что полимер- бетонная смесь, включающая ненасыщенную полимерную смолу, нафтенат кобальта, гипериз и кварцевый песок, дополого отвердения обраэформ и термообрабатытечение 3 ч.637371 87 . 74 1 2 3 1,0 0,8 0,5 0,4 81,0 84,1 1,0 1,2 0,5 0,5...

Номер патента: 627101

Опубликовано: 05.10.1978

Авторы: Бобрин, Ерофеев, Марьямов, Потапов, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...и Э. Л. Марьямов бетонная сную цолиэфта, гиперизи добавку,дисперсныйсоотношениНенасыщ тельПолимербетонную смесьдующим образом.Минеральный наполнивермикулиг высушиваютченне 5 ч, после чего оманькой температуры.смесь ненасыщенной ии нафтенвта кобальта, л следующемассЛ;я1 0-160,6-1,00,3-0,51-2,ОО вермикулит л омпонентов, и следующеммасс.%: ая подиэфирн ноше ни 10-16 0,6-1, О Ое 3 Ое 1-2й вермикули ый наполни 5 пятые в обре аеа. и др. Химическиааки и бетоны нах смол. М., СИ.,о р Полимербетнасыщенную и т кобальта, гтель и добавку 2 58/29-33,22,01.76, поо выдаче авто тем, чт ти полимербе ержит в каче тираж 751 НИИПИ дпис ул. Проектная,гипериз и перемешивают. К полученной смеси добавляют кварцевый песок и вер,микулит, тщательно перемешивают до...

Номер патента: 627099

Опубликовано: 05.10.1978

Авторы: Бобрин, Ерофеев, Марьямов, Потапов, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...высокую стойкость и среде гидроокисей кальция и натрия. ую смесь готовят слеПредварительно высуный наполнитель - песок 0 С в течение 5 ч, посоаждают до нормальной темС). Готовят смесь пол иной смолы, нафтената10,0 16 ф 0 13,0 Нафтенат кобальтаГипериз 0,8 0,4 0,6 0,3 1,0 0,5 81,0,88,1 Кварцевый песок 83,8 Мусковит 2,0 Т а.бли ц а 2 940 9701850000,0013 173000 1800000,001 0,00 филиал ППП Патент, г. Ужгород, уп. Проектная, 4 кобальта, вводят гипериз и тщательно перемешивают, затем вводят кварцевый песок и мусковит,и снова перемешиваютдо получения однородной массы. Затем фор,муют изделия, которые твердеют при80 С в течение 8 ч. 5 Ненасьпценная полиэфирная смола(70%-ный раствор полиэтиленгликольмалеината в ст.ироле) 2Призменная...

Номер патента: 614065

Опубликовано: 05.07.1978

Авторы: Бобрин, Ерофеев, Марьямов, Потапов, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...смолу, нафтенат кобальта, гиперизиаполнитель песок и добавку биотита 12,Известная полимербетонная смесь обладаетщелочестойкостыо, но в известных пределах, невсегда удовлетворяющих условиям службы полимербетонных конструкций.Цель изобретения - повышение стойкостиполимербетона в гидроокисях натрия и калДостигается это тем, что полимербетон чающая ненасыщенную полиэфирную еиат кобальта, гилериэ, наполнитель и держит в качестве лобавки дисперсный кония при следующем соотношении в, мас 5 ую смесь укладывают в стальньштыкованием при температурерждения готовые образцы нэвле.и подвергают термообработке приС в течение 8 час.состава поли мербетонной с614065 Нафтетат кобальта1 тптериэФосфат циркоитяКварцевый песок 0,6 1,0 М...

Номер патента: 602610

Опубликовано: 15.04.1978

Авторы: Бобрин, Волков, Ильин, Кубасов, Приходченко

МПК: C25B 13/02

Метки: диафрагма, процессов, электролитических

...отверстий, а следовательно и к уменьшению омического сопротивления диафрагмы.На чертеже представлена диафрагма, сквозные отверстия которой выполнены в форме усеченных конусов. В диафрагме 1 из фторопласта сделаны отверстия 2 в форме усеченного конуса.Указанную диафрагму из фторопласта толщиной 200 мкм испытывают при электролизе хлоридов с концентрацией 300305 г/л Иас 0 при плотности тока 2,5 кА/м и концентрации едкого натра 120 г/л. Для сравнения испытывают известную диафрагму со сквозными отверстиями цилиндрической формы диаметром 200 мкм и шагом между ними 300 мкм Предлагаемая диафрагма выполнена с отверстиями в виде усеченного конуса, при этом на одной из сторон диафрагмы диаметр и шаг сохраняется таким же, как и для известной...

Номер патента: 352832

Опубликовано: 01.01.1972

Авторы: Бобрин, Рабовский, Разумова, Фурман

МПК: C01B 25/30

Метки: тринатриифосфата, хлорированного

...Маточный раствор (1300 г) содержит 8,8% ХаОС ц 46 о ХазРО. После выдержки продукта црц температуре 55 С в тсчсццс 7 час степень потери активного клора 5,5% (отцосцтельцык),Способ получения клорцроваццого трццатрцйфосфата путем взацмодействця в водной среде тршгатрцйфосфата ц гцпоклорцта натрия с последующей кристаллизацией получаемого продукта, отлачаюгцийс тем, что с целью увеличения стабильности продукта, крнсталлнзацшо ведут прц температуре 35 - 45 С, выдерживая прц этой температуре рсакцшншую смесь цс менее 2 час. Рабовский, В. С. Вобри Изобретение относится к области получения сырья для производства моюще-очгтщающнк преггаратов, в частности к получению эффективной активирующсй добавки с дсзинфицггрующцм действием - клорнроваццого...

Номер патента: 313275

Опубликовано: 01.01.1971

Авторы: Бобрин, Васильев, Пдтштш, Попов

МПК: H03L 7/00

Метки: автоматической, подстройки, частоты

...фазовым детектором одного из колец автоматической подстройки частоты включен формирователь импульсного напряжения, вырабатывающий импульсный сигнал с фронтами малой длительности, синфазный синусоидальному сигналу автоген ер атор а. 8, фильтр 9 нижних частот, эталонный генератор 10 и формирователь 11 импульсного напряжения.Предлагаемое устройство работает следую щим образом.Сигнал от автогенератора 8 и эталонногогенератора 10 подается к импульсным фазовым детекторам 5 и 8, причем сигнал от авто- генератора, поступающий на детектор 8, пред варительно преобразуется формирователем 11в последовательность прямоугольных импульсов. Сигналы импульсных фазовых детекторов б и 8 через фильтры б и 9 нижних частот поступают на реактивные...

Номер патента: 294194

Опубликовано: 01.01.1971

Авторы: Бобрин, Большаков, Уткин

МПК: H01H 27/10

Метки: 294194

...форму и снабжают пх подпружиненными шайбами, а над верхним рядом шин устанавливают перфокарты.На чертеже изображена конструкция предлагаемого коммутатора.Коммутатор содержит два ряда ортогоцально располотксцных изолированных шиц 1 ц 2, выполненных из проволоки и натянутых ца каркас 5 из изоляционного материала. Каждая шина состоит из двух или большего числа проволок. Шины подсоединены к выводам 4, к которым подводятся коммутируемые сигналы. Замыкатсли шин имеют якореобраз 1 уо форму и состояг цз двух крючков 5, стсржцгй, Пьайб 7, опирающихся на шины 1, пружин 8 и голоьок 9. Прц коммутации крючки 5 вводят в зазор между проволоками шины 1, поворачивают цх вокруг оси ца 90, вводят в 5 зазор .1 еткд проволокахи Пины 2 и сноВЯ...

Номер патента: 321923

Опубликовано: 01.01.1971

Авторы: Бобрин, Земл

МПК: H03H 11/20

Метки: дискретного, изменения, сигнала, фазы, формируемого

...входы дешифраторов 5 и б подключены к выходам кода фазы блока 4 усиравлеии,Работает устройство следующим образом.Сигнал задающего генератора 1 поступает на делители 2 и 8 частоты, Первый формирует сигнал, период которого равен периоду выходного сигнала; второй - сигнал, период которого равен периоду манипуляции фазы формируемого ситнала.Сигналы с разрядов делителей частоты поступают на дешифрагоры 5 и б, на вторые входы которых подается код фазы формируемого сигнала с блока 4 управления, причем на дешифратор 5 подаются, старшие разряды кода, а на дешифратор б - младшие, соответствующие дискрету Лср, в А, раз меньшему, чем дискрет ЗЛср определяемый периодом сипнала задающего генератора. Выходные сигналы дешифраторов (выполняемых,...

Номер патента: 272367

Опубликовано: 01.01.1970

Авторы: Бобрин, Земл

МПК: H03K 3/64, H03K 5/007

Метки: патентног

...тем, что в него введена связь выхода блока уточнения с шиной сброса на цуль статического регистра, что позволило упростить входящие в него элементы, уменьшить их количество, це допуская появления ложных сигналов на выходе схемы совпадения,На чертеже приведена блок-схема предложенного устройства.Устройство содержит генератор 1 опорного сигнала, двоичный делитель частоты 2,. схему совпадения 3, статический регистр 4, программный блок 5 и блок уточнения б.Работа предложенного устройства аналогична работе устройства по авт. св. М 224566. Период последовательности импульсов, формируемой предложенным устройством, определяется числом, записанным в статическом регистре, После выявления момента равенства чисел в делителе частоты 2 и статическом...

Номер патента: 270064

Опубликовано: 01.01.1970

Авторы: Бобрин, Земл, Покопцева

МПК: G01R 25/00, H03H 11/20

Метки: дискретный, фазовращатель

...(8) сиг налом с триггера 5, подаваемым на схему И7 (6), сигнал с триггера 5 подается также на схемы И 12, 14 (11, 13), включенные в цепи сцн. ронизации делителя 8 (9) сигналами с делителя 9 (8); но так как при команде К 45 сигнал разрешения синхронизации подается свыхода 3 устройства управления на схемы И 13, 14, то оказывается включенной только схема И 14 (13), следовательно, включается цепь синхронизации делителя 8 (9) сигна лом делителя 9 (8) с опережением по фазесинхронизируемого делителя по отношению к синхронизирующему на сдцн дискрег. После окончания процесса синхронизации сигнал с выхода 3 устройства управления снимается, и 55 цепи синхронизации отключаются, а на выходе 4 устройства управления появляется сигнал переключения, Он...

Номер патента: 255344

Опубликовано: 01.01.1969

Авторы: Бобрин, Васильев, Николаев, Попов

МПК: H03K 25/04

Метки: делитель, импульсный, частоты

...возникают положительный и отрицательньш перепады напряжений соответственно.Через период времени, равный постоянной времени линии задержки 7, транзистор б закрываются положительным напряжением, поступаощпм на эмиттерный повторитель 2 с линии задержки 7.Положительное напряжение с коллекторной нагрузки 8 поступает через конденсатор 9 на базу транзистора 5 и закрывает его, что вызывает отрицательный перепад напряжения на коллекторной нагрузке 10 транзистора 5, который закрыт на время, равное постоянной времени линии задержки 7, По истечении этого времени транзистор б открывается отрицательным напряжением, поступающим на базу транзистора 11. На сопротивлении 8 появляется отрицательный перепад напряжения и весь предыдущий цикл...

Номер патента: 254650

Опубликовано: 01.01.1969

Авторы: Бобрин, Большаков, Земл

МПК: G01R 25/04

Метки: дискретного, изменения, сигнала, фазы

...от вида команды, поступающей на его вход.При отсутствии команды сформированный импульсный входной сигнал поступает на счетный вход делителя 3, осуществляющего деление частоты в два раза. Выходной сигнал с делителя 3 через формирователь импульсов и логическую схему ИЛИ поступает на счетный вход триггерного делителя б, осуществляющего дальнейший процесс деления частоты сигнала. При поступлении на вход блок управления команды К+ в нем формируется импульс запрета, при подаче которогона запрещающий вход схемы 2 исключается один импульс последовательности, поступающий на вход триггерного делителя 3, что вызывает сдвиг фазы выходного сигнала делителя 3 на один дискрет в сторону отставания. При поступлении на вход блока 7 команды К- в...

Номер патента: 207766

Опубликовано: 01.01.1968

Авторы: Бобрин, Бреев, Экспериментальный

МПК: B24B 47/20

Метки: 207766

...установупругих элементах, опггг гпющийсяцелью повышения точности перемещфовальной бабки, мембранноеснабжено плунжером, вводимым нруемую длину внутрь объема под ьплощадь поперечного сечения,коториена во много раз меньшей площбраны. Известны механизмы тонкой подачи. Предлагаемый привод тонкой подачи отличается от известных тем, что его мембранное устройство снабжено плунжером, вводимым на регулируемую длину внутрь объема под мембраной. Площадь поперечного сечения плунжера выполнена во много раз меньшей площади мембраны, Это сделано с целью повышения точности перемещения, например, шлифовальной бабки.На чертеже приведен общий вид предлагаемого механизма, примененного для тонкой подачи шлифовальной бабки.Шлифовальная бабка 1 укреплена...

Номер патента: 207761

Опубликовано: 01.01.1968

Авторы: Бобрин, Экспериментальный

МПК: B24B 25/00, B24B 41/06

Метки: плоскошлифовальный, станок

...томатической подачи на глубину реза шлияю ск ра ки 1 аниз- имаделие и кре- аправи авния и ляющие 10 уста влению продол Известны которых под ляется верт вого суппор тельно непо фовальнойПредлоке стных тем, нен в виде ким попере ным наклон да стола, и крестовиной кулярных ш ном и попе ляет повыс уровень его механизма ручнои и автоматных подач.Крестовый суппорт 7 станвиде клина, перемещающегосперечным направляющим.Шлпфовальная бабка 1 млена со станиной 9 после пвысоте винтовыми зажимаминым приводом. Направляюной бабки прсдставляют собония.Направляющая крестовиндольный 16 и поперечный 1шипы, расположенные взаимолярно и связанные плоскиммогут быть выполнены как вния, так и скольжения.Верхний направляющийдит в соответствующийсуппорта 7, а...

Номер патента: 191892

Опубликовано: 01.01.1967

Авторы: Бобрин, Дов, Усков, Чиннов, Эммерих

МПК: G06K 7/06

Метки: информации, перфоленты, считывания

...схема предлагаемого устройства.Постоянно вращающийся электродвигатель 1 15через однооборотную фрикционную муфту 2 ирадиальный кулачок 3, жестко закрепленныйна распределительном валу 4, управляет рамкой 5, поднимающей или опускающей перфоленту б, а через торцовый кулачок 7 и рычаги 20В и 9 - контактной головкой 10. Зубчатый барабан 11 перемещения ленты вращается с помощью мальтийского креста 12 и кривоши 13 Устройство работает следующим образом.При подаче команды электромагнит 14 через тягу 15 и рычаг 16 освобождает:подпружиненный диск 17 однооборотной муфты, который, прижимаясь к катку 18, расположенному на валу электродвигателя, приводит во вращепие распределцтельцыи вал 4 с кулачками 3, 7 и 19. Кулачки 19 размещают контакты...

Номер патента: 179091

Опубликовано: 01.01.1966

Авторы: Бобрин, Бурданов, Литвин

МПК: G11C 19/00, H03M 7/06

Метки: импульсных, кодов, формирования

...особенно теле Изобреназначенных кодомеханике.Известны устройства для получения последовательных импульсных кодов, в которых изменение временных интервалов достигается за счет пропуска отдельных импульсов. Однако они имеют тот недостаток, что общее количество импульсов меняется, так как выраба тываемый код представляет собой двоичное число.Предлагаемое устройство отличается от известных тем, что в нем вырабатываются коды с основанием счисления, равным числу ячеек 15 и первом регистре,Принципиальная стсца на чертеже.Схема состоит из двух разомкнутых регистров сдвига, выполненных на феррит-трацзисторных элементах, Регистр А предцазначец для формирования временных интервалов. До поступления импульса запуска ячейки 1 - 5 находятся в...

Номер патента: 166539

Опубликовано: 01.01.1964

Авторы: Бобрин, Бурданов, Литвин, Никитин

МПК: G04F 10/04

Метки: временных, интервалов

...щения устройства и ости, в схеме форм выходы счетчика, п ому коду с комму едственно с входог гх ни одписная группа М 14 Известны устроиства для измерения временных интервалов, которые содержат схемы формирования грубой и точной задержки.Предлагаемое устройство отличается тем, что в схеме формирования грубой задержки применены счетчик и коммутатор, построенные по одинаковому коду. Это упрощает его конструцию и повышает надежность.На чертеже изображена блок-схема предлагаемого устройства.Напряжение кварцевого генератора 1 подают через фазовращатель 2 на схему 3 формирования точной задержки. Одновременно напряжение кварцевого генератора подается на формирователь 4 тактовых импульсов, которые поступают на счетчик 5, построенный по коду...

Номер патента: 135514

Опубликовано: 01.01.1961

Авторы: Бобрин, Разумовский

МПК: H03K 21/10, H04N 5/06

Метки: выходных, импульсов, сведения, фазы

...схему 7 сложения выходных импульсов, При совпадении во времени указанных импульсов 1 что соответствует сведению фазы выходных импульсов нескольких каналов делителей частоты) амплитуда импульсов на выходе схемы 7 сложения увеличивается.Импульсы с выхода схемы сложения поступают на ограничитель 8 импульсов, уровень ограничения которого подбирается таким образом, что импульсы одиночного канала, не совпавшие во времени с импульсами других каналов, не проходят на его выход. Импульсы с ограничителя 8 поступают на времязадающий каскад 9. Импульсы на выходе этого каскада появляются всегда только в моменты времени, соответст135514 Предмет из обретения Способ автоматического сведения фазы выходных импульсов нескольких делителей частоты, о т л и ч...

Номер патента: 123566

Опубликовано: 01.01.1959

Авторы: Бобрин, Разумовский

МПК: H03K 3/16, H03K 5/156

Метки: импульсов, последовательности, преобразования

...схема устройства для преобразования последовательности импульсов приведена на чертеже. Здесь: 1 - вход исходной последовательности импульсов 2 - выход первой последовательности импульсов; 3 - выход второй последовательности импульсов.Устройство включает два делителя частоты с коэффициентом де.ления п=2, которые охвачены двухсторонней отрицательной обратной связью. Цепочки Р 1 С 1 и Я 2 С, включенные в катоды ламп делителей частоты, выбраны так, что при воздействии с входа 1 последовательности импульсов на сетки обоиМ делителей срабатывает лишь один из делителей. Другой делитель частоты запирается импульсами тока первого делителя. Следовательно, второй делитель может срабатывать только в моменты времени, соответствующие отсутствию...
