Сепаратор семенных смесей

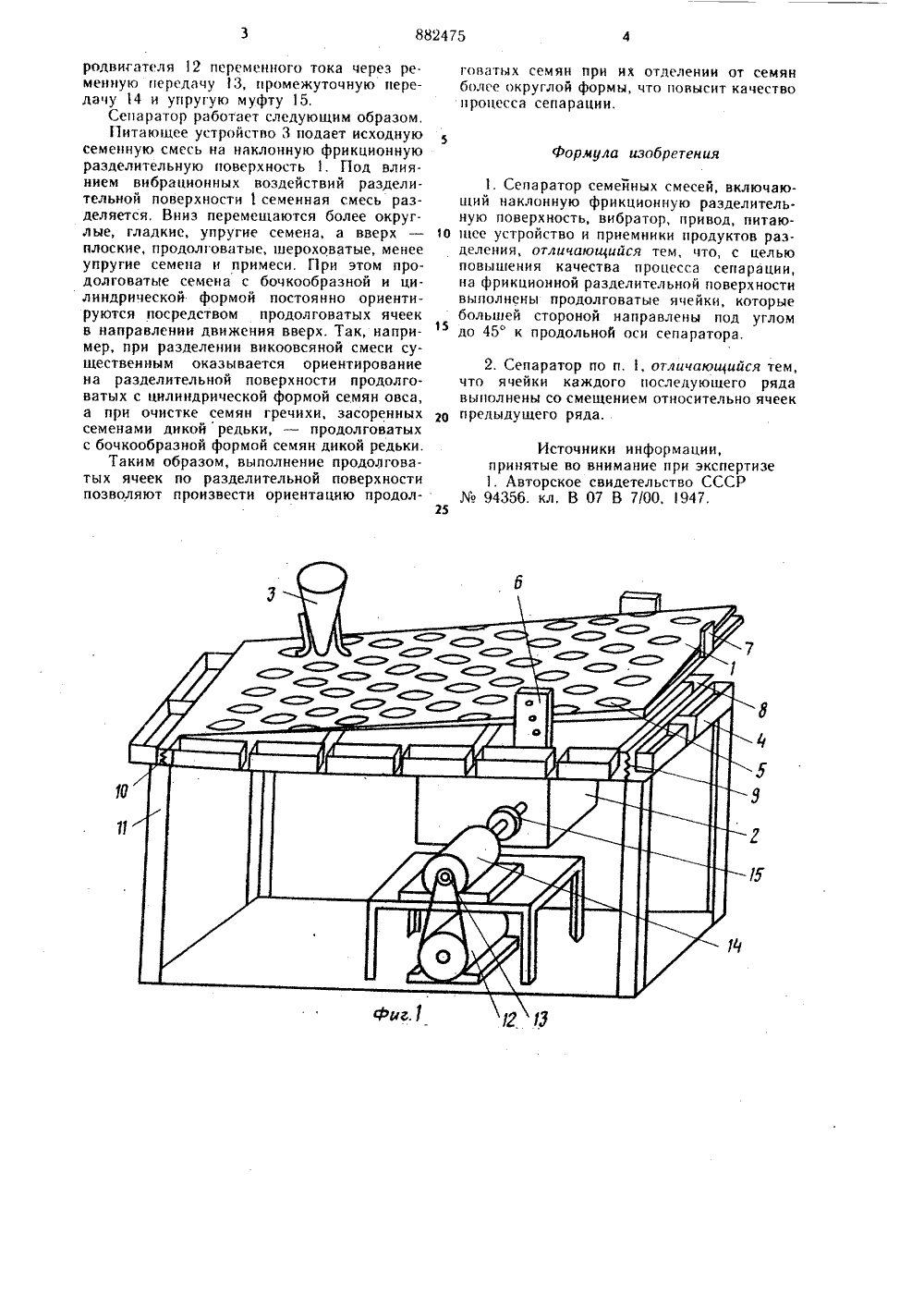

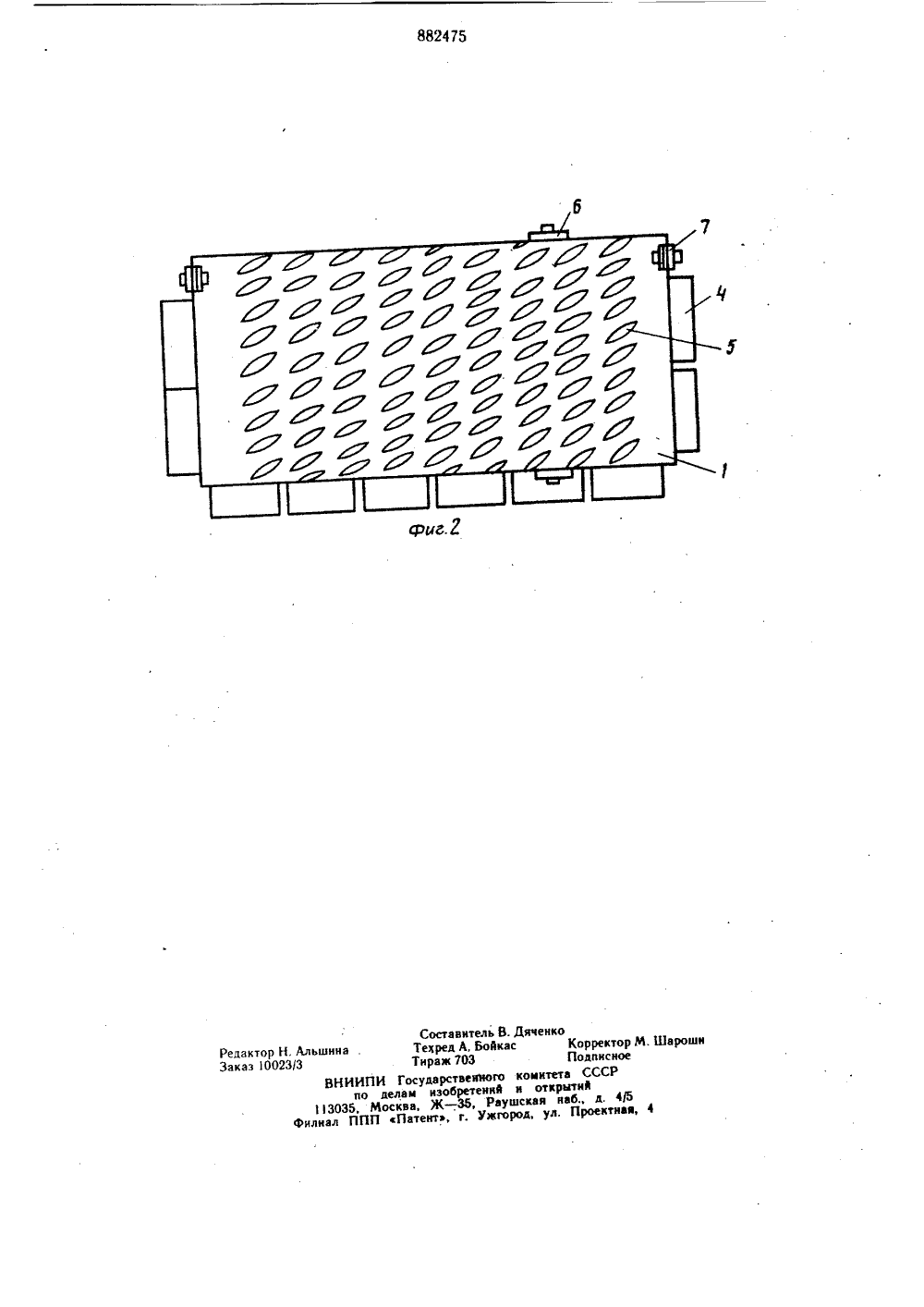

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик88247572) Авторы изоорстсни Харьковский институт механизации и.эле)стрифнкацийьского хозяйства и Украинский научно-исследовательскйй сельскохозяйственного маш)тностроення тут 7 ) Заянитс,1 й(54) СЕПАРАТ ЕННЫХ СМЕС я к сельскохозяист, преимущественномяи сельскохозяйстлексу физико-мехаИзобретение относитс венному машиностроению к очистке и сортировке се венных культур по комп нических свойств. Известен сепаратор включающий наклонную делительную поверхность питающее устройство н и разделения ).есей семенных см фрикционную развибратор, привод, иемники продуктов Этот сепаратор производит разделение сыпучих материалов по свойствам их поеерхностей, упругим свойствам и форме. Однако качество разделения некоторых сыпучих материалов не всегда удовлетворяет предъявляемым требованиям, так как продолговатые частицы, имеющие бочкообразную или цилиндрическую форму, очень часто при движении вверх скатываются в нижнюю часть рабочей поверхности.Цель изобретения - повышение качестве процесса сепарации.Указанная цель достигается тем, что на фрикционной разделительной поверхности выполнены продолговатые ячейки, которые большей стороной направлены нод углоЫ до 45 к продольной оси сепаратора,Кроме того, ячейки каждого последующего ряда выполнены со смещением относительно ячеек предыдущего ряда.На фиг.изображена принципиальнаяконструктивная схема предлагаемого сепаратора; на фиг. 2 - схема расположения ячеек на разделительной поверхности,Сепаратор включает наклонную фрнкционную разделительную поверхность 1, 1 р вибратор 2, который сообщает поверхностинаправленные под острым углом колебательные воздействия, питающее устройство 3 приемники 4 продуктов разделения. По раз.делительной поверхности 1 выполнены продолговатые ячейки 5 под углом до 45 к прото дольной оси сепаратора. Продольный утавнаклона рабочей поверхности к горизонту регулируется механизмом 6, поперечный - механизмом 7. При помощи этих механизмов рабочая поверхность крепится к вибростолу 8, который устанавливается. на пружины Зх упругой подвески 9, симметрично расположенные на опорной плите 10 станины 11, .Вибратор 2 приводится в движение от злект.родвигателя 12 переменного тока через ре. мениую передачу 3, промежуточную передачу 14 и упругую муфту 15,Сепаратор работает следующим образом, Питающее устройство 3 подает исходную семенную смесь на наклонную фрикционную разделительную поверхность 1. Г 1 од влияннем внбрацнонных воздействий разделительной поверхности 1 семенная смесь разделяется, Вниз перемещаются более округлые, гладкие, упругие семена, а вверх плоские, продолговатые, шероховатые, менее упругие семена и примеси. При этом продолговатые семена с бочкообразной и цилиндрической формой постоянно ориентируются посредством продолговатых ячеек в направлении движения вверх. Так, например, при разделении викоовсяной смеси существенным оказывается ориентирование на разделительной поверхности продолговатых с цилиндрической формой семян овса, а при очистке семян гречихи, засоренных семенами дикой редьки, - продолговатых с бочкообразной формой семян дикой редьки.Таким образом, выполнение продолговатых ячеек по разделительной поверхности позволяют произвести ориентацию продолговатых семян при их отделении от семян более округлой формы, что повысит качество процесса сепарации.формула изобретения. Сепаратор семенных смесей, включающий наклонную фрнкционную разделительную поверхность, вибратор, привод, питаю щее устройство н приемники продуктов разделения, отличающийся тем, что, с целью повышения качества процесса сепарации, на фрикционной разделительной новерхности выполнены продолговатые ячейки, которые большей стороной направлены под угломдо 45 к продольной оси сепаратора.2. Сепаратор по п. 1, отличающийся тем,что ячейки каждого последующего ряда выполнены со смещением относительно ячеек предыдущего ряда.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР94356. кл. В 07 В 7/00, 1947.25. Шарошн едактор аказ О 1130 лиал Составитель В. ДичеТехред А БойкасТираж 703ПИ Государственного комио делам изобретений и отМосква, Ж - ,3, РаушскаяПП Патент, г, Ужгород,
