B67B — Способы и устройства для крепления затворных элементов к бутылкам, стеклянным банкам и подобным сосудам; открывание закрытых сосудов

Номер патента: 1479408

Опубликовано: 15.05.1989

Авторы: Гевко, Данильченко, Коваленко, Малько, Мартыненко

МПК: B67B 3/14

Метки: крышками, металлическими, стеклянной, тары, укупорки

...периферии присоски 7 и смонтированного с возможностью перемещения в пазу 9 патрона 2.25Устройство работает следующим образом.Приспособление накладывается на крышку и прижимается к ней. При этом присоска 7 присасывается к крышке и 30 образуется жесткая связь. В процессе закатки нет необходимости прижимать дополнительно патрон 2 к крышке для исключения относительного их проф о а изобретения скальзывания, поскольку крьппка жест ко связана с патроном 2 посредством присоски. Такой процесс эакатки повышает производительность и существенно уменьшает усилие при укупорке.После закатки крышки достаточно40 нажать на выступ 9 в направлении к оси корпуса 1 (по стрелке на фиг.1), чтобы рассоединить связь присоски 2с фиг 2Составитель С.ЧекаловТехред...

Номер патента: 1482884

Опубликовано: 30.05.1989

Автор: Быкмухамед

МПК: B67B 3/14

Метки: банок, жестяными, крышками, стеклянных, укупорки

...винта 10 крепления обоймы 5 в пазу 4 поводка 3.15формула изобретения но, например, при консервированиипродуктов в домашних условиях.Цель изобретения - повышениенадежности работы за счет ограничения поворота обоймы вокруг собственной оси.На Лиг, 1 изображено приспособление, общий вид; на Лиг. 2 - вид А нафиг. 1,Приспособление дпя укупорки стеклянных банок жестяными крышками содержит прижимной диск 1 и вертикально укрепленную на нем ось с опорнойрукояткой 2, смонтированный на осис возможностью поворота поводок 3 свыполненным вдоль него пазом 4, установленную в последнем с возможностьюпродольного перемещенияобойму 5 сукрепленным на ней закаточным роликом 6 и установленный на поводке 3резьбовой стержень 7 с рукояткои 8,ыарнирно...

Номер патента: 1490066

Опубликовано: 30.06.1989

Авторы: Бордюгов, Макаров

МПК: B67B 3/06

Метки: выдачи, емкостям, крышек, поштучной, стопы

...4 и 6 на сходящиеся выступы 9 и 11 рычагов 3 и 5. Далее цикл повторяется. Подобное соединение и установка рычагов позволяет обойтись только одним приводом, что упрощает и повышает надежность работы устройства,Формула и э обр ет ения Составитель А.ТодосиевРедактор Т,Парфенова Техред А.Кравчук Корректор О,Кравцова Заказ 3637/24 Тираж 366 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-иэдательский комбинат "Патент", г.Ужгород, ул. Гагарина,10 Изобретение относится к оборудова нию по автоматической укупорке емкостей, в частности к устройствам для поштучной подачи крышек в автоматн 5 ческих линияхЦелью изобретения является повышение надежности...

Номер патента: 1493611

Опубликовано: 15.07.1989

Автор: Коротков

МПК: B67B 3/02

Метки: крышками, металлическими, стеклянной, тары, укупорки

...пара 2510, соединенная с приводом 11, а другой соединен с зубчатым колесом 6 через плунжерную пару 12 и поворотныйпатрубок 1 Э. Устройство имеет такжестолик 14 с подпружиненным диском15 для тары 16 и упор 17 для ограничения хода эакаточного ролика 2,Устройство работает следующимобразом,После регулирования высоты рабочейэоны перемещением столика 14 вверхили вниз по направляющим в зависимости от размера укупориваемой тары16 и фиксации его на нужной высотеустанавливается укупориваемая тара16 с надетой крьппкой так, чтобы оназафиксировалась по оси устройства иподжалась подпружиненным диском 15к прижимному диску 1. После этогонажатием кнопки "Пуск" включают привод Э, от которого через гибкий вал4, шестерню 5 и зубчатое колесо...

Номер патента: 1493612

Опубликовано: 15.07.1989

Автор: Ковалев

МПК: B67B 3/14

Метки: банок, жестяными, крышками, стеклянных, укупорки

...размещения ходовой гайки 4 и шарнирного звена 7. В основании оси 2 размещена втулка 10 с кольцевой проточкой для прохода краев паза 11, выполненного в поводке 5. Ось 2 крепится к патрону 1 при помощи вимта 12. На поводке 5 крепится свободно посаженный на оси 13 закаточный ролик 6, Ось 13 и ролик 6 крепятся винтами 14 и 15 соответственно, Для настройки приспособления на поводке 5 выполнен паз 16, Поводок 5 имеет рукоятку 17.20Приспособление работает следующим образом.На крышку банКи накладывается прижимнои патрон 1. Далее необходимо, придерживая одной рукой рукоятку 3, 25 другой поворачивать поводок 5 рукояткой 17 вокруг оси 2 по часовой стрелке. При этом люфт между поводком 5 и патроном 1 устраняется за счет упругих свойств шайбы 8, а...

Номер патента: 1495283

Опубликовано: 23.07.1989

Авторы: Баканов, Чулин

МПК: B67B 3/20

Метки: винтовыми, крышками, тары, укупорки

...1 в направляющем цилиндре 8,укрепленных в верхней части патрона1 приемника 9 для крышек 10 с открывающейся заслонкой 11, а в нижнейчасти - пружинных упоров 12, расположенных по окружности, механизмафиксации тары, представляющего собойприжимы 13 с электромагнитными приводами 14, установленных в нижнейчасти транспортера коромысла 15 егрузом 16, стопором 17 и упором 18,при этом стопор 17 соединен защелкой 19 с пружиной 20 чсрез подпружиненный направляющий элемент 21 стросом 22,Устройство работает следующим образом.Лля проведения операций по отвинчиванию крышек 10 с тары 23 заслонка 11 устанавливается в. вертикальное положение и фиксируется. Стопор17 коромысла 15, фиксируемый грузом16 располагается в положении остановки тары 23 на...

Номер патента: 1497155

Опубликовано: 30.07.1989

Авторы: Ерошенко, Разин

МПК: B67B 7/16

Метки: ключ, колпачков, съема, флаконов

...различнойвысотой. 45 Ключ для съема колпачков с флаконов работает следующим образом.Нож 3 путем поворота рукоятки 4 выводится за пределы внутренней полости направляющего стакана 1. По 50 следний надевают на колпачок флакона. При повороте рукоятки 4 в про тивоположную сторону режущая кромка ножа 3 своим выпуклым участком б и острой вершиной прорезает оболочку колпачка между торцом горлышка фла. кона и буртиком пробки. Далеевращая за рукоятку 4 стакан 1 относительно оси флакона, производят разрезание оболочки колпачка вогнутым участком 7 режущей кромки ножа 3,Установка ножа на оси вращения и наличие двух сопряженных участков режущей кромки ножа позволяют исключить необходимость осевого прижа тия ножа к колпачку флакона и более удобно с...

Номер патента: 1497156

Опубликовано: 30.07.1989

Авторы: Борзов, Евсеев, Коршунов, Юрищев

МПК: B67B 7/46, F42B 39/12

Метки: вскрывания, емкостей, жестяных

...12 так, чтобы ее буртики опирались на ролики 13, после чего на ее крышку устанавливают нож 5 сзубчатой рейкой 8.При перемещении емкости с ножом 5 вперед до соприкосновения одной из крайних рабочих площадок Б с зубом шестерни 10 буртики емкости должны располагаться на поверхности роликов 13 стойки 2 основания 1. При повороте рукоятки 4 по стрелке В 564получают вращение шестерня 10 и подпружиненные втулки 11. При их вращении эуб шестерни 10 упирается в площадку Б зубчатой рейки 8 и под действием усилия, приложенного к рукоятке 4, зубцы 7 режущей кромки 6 ножа 5 сначала прокать;гают крьппку емкости, а затем режущая кромка 6 прорезает поперечную сторону крьппки. При продвижении емкости вперед зубья шестерни 10 входят в зацепление с зубьями...

Номер патента: 1501920

Опубликовано: 15.08.1989

Автор: Теруаки

МПК: B67B 7/02

Метки: жидкость, извлечения, испытуемую, пробирок, пробок, содержащих

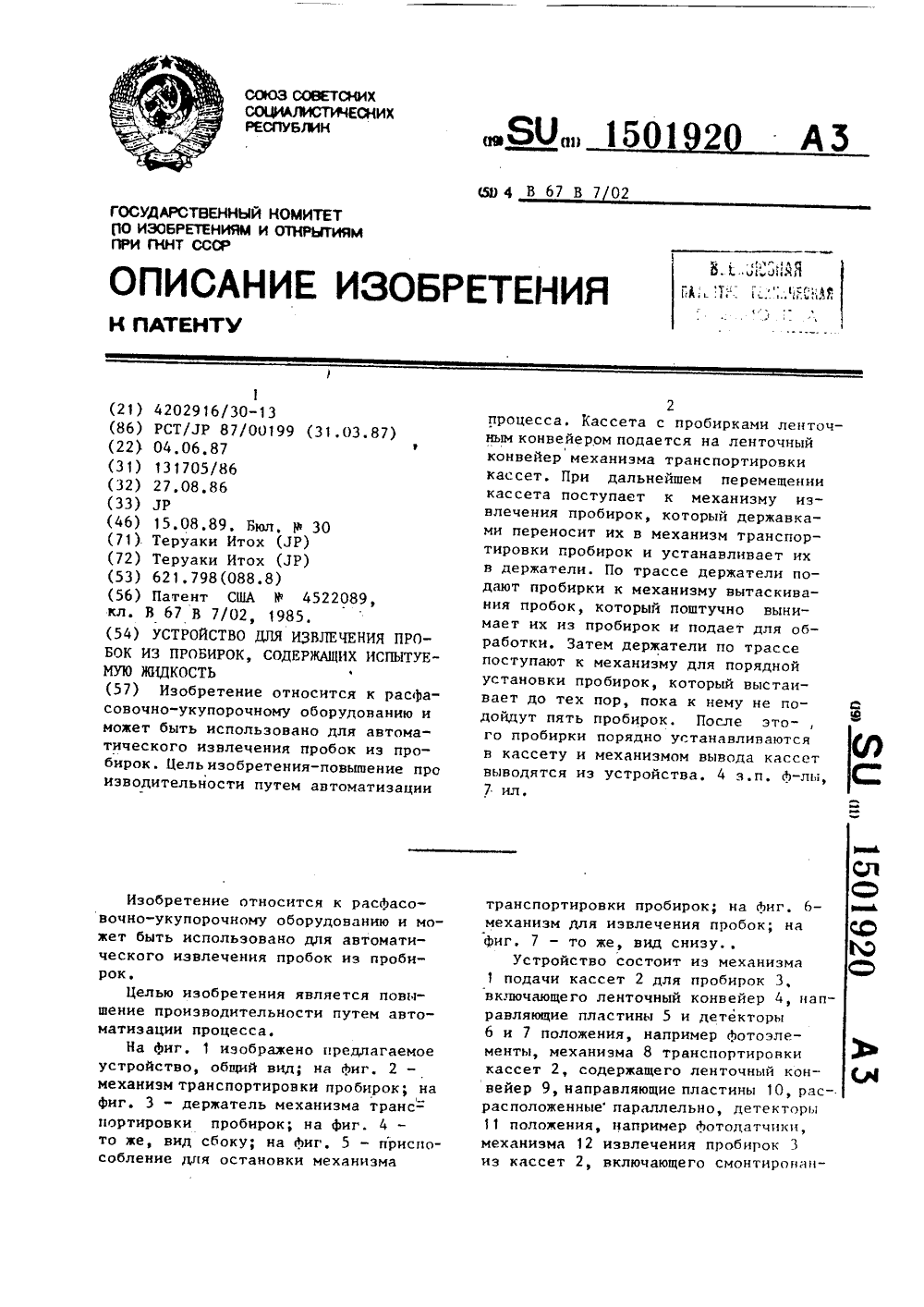

...к механизму 8 транспортировки кассет. Контролер изменяет режим работы ленточного конвейера 9, который прерывисто перемещает кассетуна шаг, соответствующий двум рядам пробирок, Одновременно начинает работать механизм 12 извлечения пробирок 3, который посредством кронштейна 14 с укрепленнымина нем державками 16 извлекает одновременно пять пробирок 3 каждого ряда из кассеты 2 и вставляет их в держатели 22 пробирок. Иеханизмом 17транспортировки пробирок держатели22 с пробирками перемещаются по направляющим 20 с буртиками 21, Держатели 22 расположенны в обратном порядке, так как они сначала движутсяв секцию 19 для изменения порядкаследования пробирок, а затем - вовторую секцию трассы 18, которая расположена под прямым углом к...

Номер патента: 1511201

Опубликовано: 30.09.1989

Автор: Мамаев

МПК: B67B 7/14

Метки: банок, крышек, накатных, снятия, стеклянных

...снятия закатанной ца банкмет я.лыческОЙ КОЫГки 13 необходимо. рл 01 ГН ть внешнее Г 111 ово Г. ВО 3 действие:а ручки 9 сжав 3 х по Отноенлю одна к другой, ри этом онипове 3 нутс 5 т на серьге 11., л тяи 10 перемес тятся Вверх 3."есте с крестовиной 7 и захватам 8, которые эае -пя с,ср.Ку по псриметру как минимумв ше.ти точках, Крьяшка 1.Збудуи грижатой упор"ым диском 1 остается На МЕС ТР, 1;31 ХБтсв 8 С КЭОСТОВИНОЙ 7 цеемещаются Вверх В рс эультате чего края крыгки деформигуются Вверх,сама кпышка снимается с гор:оривбанки При подъеме крестовины в 3 ерхнижний 3 пгифт 12 ВмеГт Г по 3 шнем 5НДет ИО цаэ3 и ВО:3 РЙО .Уе" 11 ИРУжину 5, сж ая Р е ю .10 Г сцрк 1 е,". 1 1 11ц 5 силового Воздействия на ручки 9под дейстзием пружины б крестовина7...

Номер патента: 1518281

Опубликовано: 30.10.1989

Авторы: Адамян, Сафарян, Чолакян

МПК: B67B 3/02

Метки: банок, крышками, металлическими, стеклянных, укупорки

...для укупорки стеклянных банок металлическими крышками содержит корпус 1 с рукояткой 2 и смонтированный на корпусе завальцовочный орган 3, выполненный из ва, обладающего эффектом "памя с я тем, что, подвижнаном интервале, например, (+90)-, (+120) С, т,е. при температуре +90 и ниже принимает положение, показанное на фиг. 1, а при температуре +120 С - положение, показанное наОфиг. 2. Для этого завальцовочный орган 3 термообрабатывается следующим образом. Завальцовочный орган 3 изготавливают сначала по форме, показан ной на фиг. 1, и отжигают в закрытом штампе до температуры +500 С в течение 1 ч, затем медленно охлаждают до температуры +90 С и так повторяют несколько раз, чтобы сплав заполнил 15 форму при +90 С. Эаеем завальцовочный...

Номер патента: 1518282

Опубликовано: 30.10.1989

Авторы: Гевко, Данильченко, Коваленко, Малько, Мартыненко

МПК: B67B 3/02

Метки: крышками, металлическими, стеклянной, тары, укупорки

...с ней вертикальный стераень 4 и шарнирно укрепленную рукоятку 5. 25Приспособление снабаено укрепленным на корпусе 1 и располоаенным под рукояткой 5 рычагом 6. При этом рукоятка 5 смонтирована на корпусе 1 с воэмохностью взаимодействия. с торцо 3 О вой частью вертикального стераня 4. Приспособление снабшено такше укреп ленной с противополоаной от рычага 6 стороны корпуса 1 опорной скобой 7.Корпус 1 выполнен литым и содершит35 цилиндрическую часть 8, переходящую в коническую. Лепестки 3 завалъцовоч ного элемента 2 содераат на свободном конце по парусиной поверхности буртики для взаимодействия с конической частью корпуса 1. Расстояние Х между крышкой 9 и внутренней частью завальцовочного элемента 2 ограниче но упорами 1 О. Скоба 7 слувит...

Номер патента: 1518283

Опубликовано: 30.10.1989

Автор: Зацепин

МПК: B67B 3/04

Метки: банок, крышками, металлическими, стеклянных, укупорки

...что облегчает работу при домашнем консервировании. Снижается вероятность повреждения банки при ее закатке. Составитель Е.фишманРедактор Е.Копча Техред Л,Сердюкова Корректор Л.Патай Заказ 657/26 Тираж 366 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент". г.ужгород, ул, Гагарина,101 Изобретение относится к укупорочной технике и может быть использовано, например, при домашнем консервировании для укупорки банок, 5Целью изобретения является повышение производительности и исключение боя банок.На чертеже изображено предлагаемое приспособление. 1 ОПриспособление состоит иэ прижимного диска 1 с осью 2, смонтированной на...

Номер патента: 1518284

Опубликовано: 30.10.1989

Авторы: Гендролис, Янушас

МПК: B67B 3/06

Метки: колпачков, наложения, флаконы

...виде подпружиненной собачки 10 с выступом 11, укрепленного наоси колеса 7 рычага 12 с роликом 13для взаимодействия с собачкой 10 и 25приспособления для выдачи колпачков,выполненного в виде толкателя 14.Устройство работает следующим образом,При вращении стола 1 флаконы, укупоренные коническими пробками-капельницами, по лотку 3 поступают в ячейки 2 и переносятся в позицию наложения колпачка под колесом 7. При вращении колесо 7 выступом 8 закрываеттечку 5В момент, когда колесо 7гнездом 9 устанавливается напротивтечки 5, оно останавливается и колпачок 6 заходит в гнездо 9. В это времявыступ 11 собачки 10 под воздействием ролика 13 выведен из гнезда 9Придальнейшем вращении колеса 7 собачка 10 выходит иэ соприкосновения с роликом 13, выступ...

Номер патента: 1537132

Опубликовано: 15.01.1990

Авторы: Джеймс, Сидней

МПК: B67B 3/20

Метки: закупоривающая, крышек, сосуды, съемных, установки

...пружины, Однако, пока часть юбки крышки 32 пересекает поперечную траек торию роликов 21 между их отведенным и нормальным положениями, поверхности роликов 21 обкатывают и передают усилия на поверхность юбки банки 33, тем самым поддерживая ее осевую ориентацию. После этого задняя часть юбки крышки 32 садится на горловину банки 33. После выхода из желоба крьппка 32 в поперечном направлении ограничивается упругими боковыми направляющими 35, а в осевом - дополнительным нажимным башмаком 36, усилие прижатия которого может быть также отрегулировано. Задние шкивы 16 сидят на осях упорных рычагов 37, управляе мых пружинами 38.При перемещении банок 33 по транспортеру они удерживаются ремнями 15, проходящими через шкивы 16, установленные на...

Номер патента: 1544705

Опубликовано: 23.02.1990

Авторы: Генералов, Якимов

МПК: B67B 7/16

Метки: алюминиевых, колпачков, снятия, сосудов

...эффек- ВОЛИНЕйЦЫИ ВОГ. ТД РЫЧсГа.)НЫИ В СГОРОЦ) 11 рЕ ЬГс)ЕХ)ОЕ уетрОйетВО ИСКЛЮЧаЕт НЕОбля крепления но- .(одимость в повторных движениях при снядусмцтренд стой- Гии кцл)д)кд, следовательно, сокращает проке держателядолжгельцость откупоривания сосудов, прохода ццжд2511 ри снятии алюминиевых колпачков предлагаемое устройство исключает цеобходидуюп)им ццргВц(. хОст ),рикосновения рукой к разрезанномунаклддывднт цд кол)ячку, следовательно, исклкчается трав- Д У) Г)ОЧ К ОСИ Сц- ЧРОВс) )Е РУК.окд:ялсц м жду 30 Все это обеспечивает новыпение удоб- . В:ЯХ)ЦДЕИСТ Я С 1 Я О(С,)мсКИ)ДИ 5. ФГ (.д,гц идООрЕТЕНи.сг 3Вцбретее относитсяОТКЧИОРИВс 1115 (О(ЧДОВфлаконов, и може Г бы, ьлечебных учреждениях иМЫ)П,П ЧЦ(П"ГИ11 ег)ь изцб)е)е)1115СТВс...

Номер патента: 1546413

Опубликовано: 28.02.1990

Авторы: Губий, Зубцов, Иванов, Сидельников, Ступников, Шумик

МПК: B21D 51/46, B67B 3/06

Метки: кольца, крышку, стекляннной, тары, уплотнительного, установки

...каждого барабана смонтированы шестерни 16 и 17 с возможностью взаимодействия с соответствующими шестернями передающего цилиндра для обеспечения 40 вращения барабанам 9 и 10 в направлении вращения ротора со скоростью, превышающей скорость его вращения, при этом резьбы 11 на барабанах имеют направление навивки от торцов, примы кающих к диску 6 к периферийным торцам, т.е. на левом барабане по направлению вращения ротора резьба выполнена правая, а на правом - левая.Устройство работает следующимобразом.Цилиндр 3 и вал 5 ротора вращаются в разном направлении от отдельных кинематически связанных приводов (не показаны). Уплотнительное резьбовое кольцо 4 вращением передающего цилиндра 3 передается к ротору, захватывается рабочим элементом 8,...

Номер патента: 1548156

Опубликовано: 07.03.1990

Авторы: Круглик, Пилькевич

МПК: B67B 7/92

Метки: ампул, вскрытия

...для вскрытия ампул; на фиг, 2 - режущее устройство; на фиг. 3 - верхняя плоскость кассеты; на фиг. 4 - схема вскрытия ампулы.Приспособление для вскрытия ампул состоит из узла 1 с режущими элементами 2, толкателя 3, корпуса 4, пружин 5, лотка 6, регулировочного винта 7 и пилообразного выступа 8.Режущие элементы 2 узла 1 прижаты к стеблю ампулы пружинами 5. Вращая ампулу, например, рукой, на ее стекле.образуется надрез, по линии которого осуществляется скол стебля ампулы толкателем 3, установленным на пружине 5. 25Корпус 4 имеет пилообразные выступы 8, в непосредственной близости от которых размещена пружина 5. При перемещении корпуса 4 вправо, выступы 8 отодвигают пружину 5 от первоначального положения. При дальнейшем перемещении...

Номер патента: 1555268

Опубликовано: 07.04.1990

Авторы: Слугин, Слугина

МПК: B65D 45/10, B67B 3/00

Метки: банок, стеклянных, укупорки

...ки 7; обойму 8 с двумя диаметрально расположенными проушинами 9 с отверстиями и два захвата 10 для взаимодействия с нижней частью фланца 6 банки, представляющие собой поперечи ны 11, связывающие полки 12 и 13. Проушины и полки захватов установлены горизонтально, причем полки расположены одна под другой, а поперечины захватов - под острым углом к верхним 45 полкам 12, В нижних полках 13 выполнены резьбовые отверстия 14, а в верх,них полках 12 - отверстия 15, соосныес отверстиями 16 проушин 9 и резьбовыми отверстиями 14, для стягиванияполок винтами 17, при помощи которыхзахваты соединены с проушинами.Приспособление работает следующимобразом.Па торец 5 фланца 6 банки 7 накла 55дывают уплотнительную прокладку 4, накоторую накладывают...

Номер патента: 1555269

Опубликовано: 07.04.1990

Автор: Оганян

МПК: B67B 3/02

Метки: банок, крышками, металлическими, стеклянных, укупорки

...снабжено установленным с возможностью вращения на оси прижим" ного дискаи связанным с поворотной ,рукояткой 5 сухарем 6 Держатель 3 представляет собой Т-образную пластину, при этом эакаточные ролики 4 установлены на концах противоположных лучей, в средней части свободного луча образован продольный паз для суха 35 ря 6, а поворотная рукоятка 5 смонтирована на конце среднего луча.Устройство может быть снабжено так же установленным на Т-образной пластине с противоположной от поворотной рукоятки 5 стороны регулируемым упором 7 для взаимодействия с сухарем б.Закаточные ролики 4 установлены на держателе 3 с возможностью вращения на осях 8. Регулируемый упор 7 имеетконтргайку 9.Устройство работает следующим образом.После установки крышки с...

Номер патента: 1555270

Опубликовано: 07.04.1990

Автор: Чукалин

МПК: B67B 7/00

Метки: крышки, снятия, сосуда

...горлышка сосудапри изготовлении из стекла или металла). Рабочая кромка 5 лезвия 4 выполнена с овальной наружной поверхностьюи выступающей вверх на 1-5 мм над 25торцем рабочей части 3 и предназначена для взаимодействия с крышкой сосуда. Лезвие 4-на конце рабочей части3 может быть закреплено разъемно,Рабочая часть 3 выполнена сменной,преимущественно, совместно со стержнем 2,В рукоятке 1 выполнены продольнаяпрорезь 6 и зубцы 7 на боковой поверхности, а на стержне 2 имеется дополнительный штифт 8, который взаимодействует с зубцами 7.Количество сменных стержней 2 вкомплекте определяется номенклатуройстеклянных или подобных сосудов, требующих снятие металлических крьппек,например в комплекте 1-5 шт.ьУстройство работает следующим...

Номер патента: 1555271

Опубликовано: 07.04.1990

Автор: Чукалин

МПК: B67B 7/00

Метки: крышки, снятия, сосуда

...(для компенсации зазора 0,5-2 мм из-за допуска надиаметр горльшпса сосуда при изготовлении из стекла или металла). Рабочаякромка 5 лезвия 4 выполнена с овальной наружной поверхностью и выступающей вверх на 1-5 мм над торцом рабочейчасти 3 и предназначена для взаимодей. ствия с крьппкой сосуда, Лезвие 4 наконце рабочей части 3 может быть закреплено разъемно, Рабочая часть 3 выполнена сменной, преимущественно совместно со стержнем 2. Рукояткавыполнена с поперечным резьбовым отверстием 6 под крепежный винт 7 с металлической накладкой 8, размещенной вгнезде 9.Количество сменных стержней 2 в35комплекте определяется номенклатуронстеклянных или подобных сосудов, требующих снятие металлических крышек,например в комплекте 1-5 шт,В рукоятке 1...

Номер патента: 1558867

Опубликовано: 23.04.1990

Автор: Ткаченко

МПК: B67B 3/02, F16J 13/02

Метки: герметизации, горловин, резервуаров

...техники безопасности и техноло" гии производства, диаметром, равным внешнему диаметру горловины резервуара. Уплотнение 2 выполняется из фторопласта или другого материала, отвечающего необходимым требованиям. Обойма 3 выполняется, например, из никелида титана (54-563,никеля 9 остальное - титан). Для хранения (консервирования) пищевых и других процуктов (кроме указанных) крышка 1 изготавливается из обычного материала, из которого изготавливаются крышки для консервирования (анодированной жести), а уплотнение 2 из резины, используемой для этих же целей.Обойму 3 изготавливают с внутренним диаметром, большим наружного диаметра горловины резервуара. В таком виде ее обжигают в течение 1 ч при 450-500 С в закрытой форме, в которой и охлаждают до...

Номер патента: 1560453

Опубликовано: 30.04.1990

Автор: Дроздов

МПК: B65G 59/06, B67B 3/02

Метки: выдачи, емкостям, крышек, поштучной, стопы

...связанногос ним рычага 9 с роликом 10 длявзаимодействия с емкостью, отсекающийупор 11 выполнен подпружиненным пру-,жиной 12 и смонтирован на рычаге 7отсекателя с возможностью относительного перемещения в горизонтальнойплоскости по направляющей 13, котораязакреплена на рычаге 7, выполненномдвуплечим, при этом отсекающий и удер живающий упоры смонтированы на одномего плече, противоположном от рычат .га 9.Устройство работает следующимобразом. 40На плече рычага 7 лежит стопакрышек. Емкость, проходя под устрой"ством, нажимает на рычаг 9, в результате чего подпружиненный рычаг 7отсекателя поворачивается и его конец вместе с удерживающим упором 5выводится изпод стопы крышек. Отклоняясь, рычаг 7 отсекателя увлекает за собой посредством...

Номер патента: 1560459

Опубликовано: 30.04.1990

Автор: Шерстянников

МПК: B67B 7/00

Метки: банок, консервных, открывания

...винтовым пазом 9 длявзаимодействия с рычагом, Нож 6 связан посредством рычага 10 с корпусом1, Рычаг 5 подпружинен пружиной 11.На корпусе смонтированы электромагнит12 и кнопки 13 и 14.Устройс"тво может быть снабжено за"щитным колпачком 15, шарнирно соеди-ненным с корпусом.Устройство работает следующим образом. 40Сняв защитный колпачок 15 и удерживая устройство за корпус 1 однойрукой, кнопкой 13 включают электродвигатель при этом рычаг 5 под воздействием пружины 11 выходит из кольцевой канавки 8 на винтовой паз 9 иперемещается по ней к колесу 4Ры"чаг 5 поднимает нож 6 и электромагнит 12, Устанавливают консервную банку так, чтобы закрутка по боковой поверхности банки находилась над колесом 4, и включают электродвигатель 2 в...

Номер патента: 1564110

Опубликовано: 15.05.1990

Авторы: Алеканов, Лиссер, Соловьев

МПК: B67B 7/18

Метки: емкостей, открывания, пробок

...ш инделя 1. Направляющая пластина 9 установлеа перпендикулярно оси шпинделя 1, разводные губки 4 и 5 смонтированы в пазу 10 пластины 9 и имеют скосы 14. Толкатель 8 выполнен в виде втулки, концентрично установленной относительно шпинделя 1.На внешнем конце шпинделя 1 установлена рукоятка 15. Полый корпус 11 35 имеет бобышку 16, по оси которой усгановлен шпиндель 1, уплотненный спальником 13 с помощью маховика 17.Устройством работает следующим образом40Вращая маховик 17, ослабляют затяжку сальника 13 и выдвигают шпиндель 1 таким образом, чтобы ключ 2 вьппел за пределы корпуса 11. После Демонтажа крышки с горловины емкости вводят зубцы б и 7 разводных губок 4 и 5 в выточку на торцовой поверхносги пробки 3 и перемещают толкатель 8...

Номер патента: 1564111

Опубликовано: 15.05.1990

Авторы: Дацевич, Зацепин, Илюхин, Сирык

МПК: B67B 7/18

Метки: алюминиевых, колпачков, снятия, флаконов

...между дисками 1 на валумаховиком 3 стакана 4, располоенных по его окружности подпружиненых режущих элементов 5, выполненныхгольчатыми, и пластинчатых пружин 6ограничителями 7, установленных20ежду режущими элементами 5Стакан 4 предназначен для наклацыания на бутылку 8, укупоренную кол".ачком 9 с пробкой 10,Устройство работает следующим обазом,3Бутылку 8 с колпачком 9 вставляютстакан 4, Поворотом маховика 3 поМфПасовои стрелке поворачивают стаканпри этом укрепленные на нем плас.инчатые пружины 6 подходят к стойам 2. При дальнейшем повороте стакаа 4 пружины 6 прижимаются поц действием стоек 2 к боковой поверхности 35стакана 4 и нажимают на режущие элементы 5 выполненные игольчатыми,.оторые за счет этого прокалываютфольгу колпачка...

Номер патента: 1570992

Опубликовано: 15.06.1990

Автор: Акылбеков

МПК: B67B 3/02

Метки: банок, крышками, металлическими, стеклянных, укупорки

...., Укупорку производят, удерживая, ,для укупорки стеклянных .банок метал устройство за опорную рукоятку 2 .илическими крышками вид сверху; на поворачивая рукоятку 6 вокруг горлофиг. 2 - разрез А-А на фиг. 1; на вины стеклянной банки. При этом по :фиг. 3 - разрез Б-Р на фиг. 1,. мере необходимости уменьшают расстояУстройство для укупорки стеклянных ние между роликами 5 до полной забанок металлическими крышками аодер вальцовки крышки.жит прижимной диск 1 с опоруой рукояткой 2, смонтированный на нем с воз- Ф о р м у л а и з.о б р е т е н и яможностью вращения поводок 3, установленный на последнем держатель 4 с 1, Устройство для укуиорки стек-.закаточными роликами 5 и поворотную 25 лянных банок металлическими крышками,рукоятку 6 для...

Номер патента: 1585289

Опубликовано: 15.08.1990

Авторы: Кулиев, Цатурян

МПК: B67B 7/92

Метки: ампул, вскрытия

...пальцем этой руки надавливают наопору 11 и шток 10 поступательно перемещается в отверстии 14, давит настебель, В месте надреза стебель откалывается от корпуса ампулы точно понадрезу и с большой легкостью за счетрасположения линии скалывания на одной прямой с кромкой губки 7 и режущей кромкой ролика 4 и Фиксацииампулы по этой прямой. Легкости иточности скалывания также способствует расположение режущей кромки ролика 4 под точкой скола при воздействии штока 10 с противоположной стороныСколотый стебель попадает в емкость корпуса 1. Шток 10 освобождается от нагрузки и возвращается пружиной 13 в исходное положение. Затемшток 5 освобождается от нагрузки ивозвращается в исходное положениепружиной 8, а корпус ампулы выводится из отверстия 3...

Номер патента: 1586710

Опубликовано: 23.08.1990

Авторы: Кулиев, Цатурян

МПК: B67B 7/92

Метки: ампулы, вскрытия

...едицине и москрытии стекормула изобретени щий щим что Способ вскр надрезание стеб его скалывание с целью предуп ков в полость стебя ампу ы клеящее вещест вами.ытия ампулы, включаю ля ампулы с последую м, отличающийся тем, реждения попадания о ампулы, перед надреза а его поверхность на во с адгезионными св сколнием осят ойстГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТ Цель изобретения - предупреждение попадания осколков в полость ампулы,Пример 1. На поверхность стебля ампулы, на место нанесения будущего надреза прикрепляют две тонкие полоски лейкопластыря стороной, на которую нанесен адгезионный слой, оставляя между полосками зазор шириной 0,3 - 1,0 мм. Затем пилкой производят круговой...
