B66C 17/04 — с подъемными балками, например поворотными, несущими грузозахватные элементы, например магниты, крюки

Номер патента: 1131820

Опубликовано: 30.12.1984

Авторы: Гуков, Евсеев

МПК: B66C 17/04

Метки: грузоподъемного, крана, механизм, мостового, органа, поворота

...с размещенными в ней кронштейнами, закрепленной на поворотной платформе, причем криволинейная направляющая расположена вдоль винта и симметрично относительно него, а кронштейны связаны соответственно с основной и дополнительной гайками и на них закреплены грузоподъемные органы и грузовые блоки.На фиг. 1 схематически изображен кран, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2; на фиг, 4 - разрез В - В на фиг. 3; на фиг. 5 - кинематическая схема перемещения грузовых блоков.Кран для подъема и транспортирования разномерных грузов содержит несушую раму 1, перемещающуюся по подвесному пути с помощью приводных ходовых тележек 2, и несущую посредством роликовой опоры 3 поворотную платформу 4, На послед/б...

Номер патента: 1321664

Опубликовано: 07.07.1987

Авторы: Боев, Лысяков, Попов, Рудзиевский, Степанов

МПК: B23B 27/14, B66C 17/04

Метки: грузоподъемный, кран

...закреплена на переходной площадке 5 и на раме 3, при этом элементы трапа 6, ступеней 17 и тяги 20 образуют между собой шарнирные параллелограммы.Устройство работает следующим образом, При подъеме или опускании рамы 3 механизма 12 подъема происходит перемещение рычагов 7 и 8, переходной площадки 5, тяги 13 и поворот их относительно шарниров 9, 10, 11, 14 и 16, при этом переходная площадка перемещается параллельно раме, так как линии, соединяющие шарниры 10 и 14 на площадке и шарниры 1 и 15 на раме, являющиеся противоположными сторонами параллелограмма, образованного элементами рамы 3, переходной площадки 5, рычага 7 и тяги 3,остаются параллельными,Совместно с рычагами 7 и 8 перемещается трап 6 со ступенями 17 и тягой 20.5 При этом тяга...

Номер патента: 1331811

Опубликовано: 23.08.1987

Авторы: Ваулин, Дусье, Иванов, Наварский

МПК: B66C 17/04

Метки: грузоподъемного, крана, направляющее, штанги

...8 с силой, которая зависит от угла закручивания торсионного вала 1 в исходном положении, опредслякгцего величину упругого момента торсионного валав устройстве. В свою очередь, угол закручивания торсионного вала 1 в исходном (среднем) положении штакг 9 определяется относительным расположением рычагов 3 на концах не- нагруженного (незакрученного) торсионного вала 1. Заданный угол между рычагами 3 каждого ненагруженного торсионного вала 1 обеспечивается регулировкой путем подбора соответствуюцей толц 1 ины регулировочных шайб 4. Изменение толщины регулировочных шайб 4 на величину в ределах одного хода резьбы меняет величину накручивания цапфы 2 на резьбовой конец торсионного вала 1, что соответствует пропорциональному изменению угла...

Номер патента: 1382690

Опубликовано: 23.03.1988

Авторы: Анфилов, Лендер, Ломов, Митин, Семенов, Шиловский, Штутман, Эпштейн

МПК: B60P 1/54, B66C 17/04

Метки: автомобиле-фургоне, грузоподъемное

...осях 49 (фиг. 17) и упоры 50 и 51, обеспечивающие возможность фиксации крюков в откинутом нерабочем положении.Возле крюков на осях 52 и 53 подвешены дополнительные стропы 54 и 55, состоящие (фиг. 14) из вспомогательных крюков 56 и цепей 57, предназначенные для обеспечения при необходимости соответствующего расположения пары контейнеров на погрузочной площадке, необходимого для их одновременной строповки и погрузки в фургон. Дополнительно стропы 54 и 55 фиксируются в транспортном положении на упоре 58.Грузоподъемное устройство на автомобиле-фургоне работает следующим образом.Для автоматической погрузки контейнеров, снабженных центральной захватной скобой 33 - 36 и расходящимися от нее направляющими 37 - 40, они устанавливаются на...

Номер патента: 1555265

Опубликовано: 07.04.1990

Авторы: Гольдштадт, Сайфутдинов

МПК: B66C 17/04

Метки: кран, мостовой

...на фиг. 1,Мостовой кран 1 содержит грузовую тележку 2 с основным механизмом 3 и дополнительным механизмом 4 подъема, 2-образную балку с нижней полкой 5 с устройством 6 для подвески к грузовому крюку основного механизма 3 подъема и верхней полкой 7.На свободном конце нижней полки 5 установлен противовес 8, а в ее средней части, на свободном конце верхней полки 7 и в местах перегибов 2-образной балки установлены обводные блоки 9, огибаемые дополнительным канатом 10, который соединен с дополнительным механизмом 4 подъема и снабжен крюком 11 для подъема груза 12. На нижней полке 5 установлена упорная стойка 13, контактирующая с низом грузовой тележки 2.Мостовой кран работает следующим образом.Перед подъемом груза 12 противовес 8...

Номер патента: 1677016

Опубликовано: 15.09.1991

Авторы: Горюнов, Ибраимов

МПК: B66C 17/04, B66C 23/94

Метки: грузоподъемного, ограничения, поворота, средства, угла

...поручни 11 для ручного ее поворота и пульт 12 управления приводами, а в верхней части жестко закреплена звездочка 13 устройства на геометрической оси поворота, 25 имеющая на своей оси отверстие для прохода гибкого кабеля 14, по которому питается привод 10 и осуществляется коммутация пульта 12 управления с пусковой аппаратурой приводов, располагаемой 30 в шкафу 15, установленном на раме тележки 4, На этой же раме установлены неподвижный упор 16, свободно вращающаясязвездочка 17 упомянутого устройства, соединенная со звездочкой 13 цепью 18, на 35 которой закреплен упор 19, взаимодействующий с упором 16 при поворотах колонны 7.Подъемно-транспортный механизм работает следующим образом, 40Оператор включением соответствующих приводов...

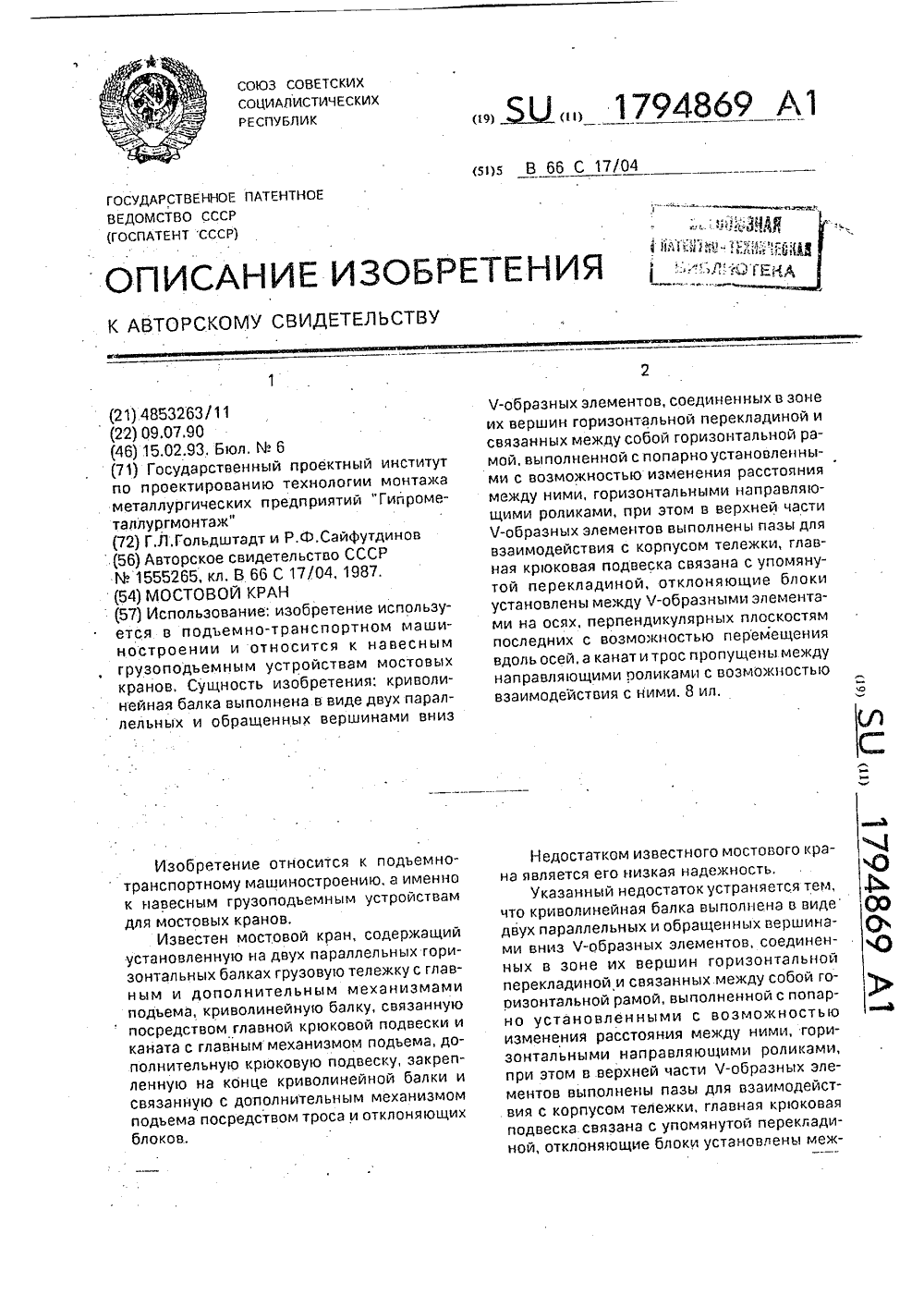

Номер патента: 1794869

Опубликовано: 15.02.1993

Авторы: Гольдштадт, Сайфутдинов

МПК: B66C 17/04

Метки: кран, мостовой

...осях 11 с возможностью выхода одного конца оси 11 из консоли 9. Блоки 10 огибают тросы 12 дополнительного механизма подъема 4, В верхней части консолей 8 и 9 выполнены пазы 13, взаимодействующие с нижней частью грузовой телекки 2. Между проушиной 6 и грузовой тележкой 2 расположена горизонтальная рама 14, соединяющая консоли 8 и 9, Внутри горизонтальной рамы 14 установлены горизонтальные направляющие ролики 15, взаимодействующие с канатами 16 главного механизма подъема 3 и ролики 17, взаимодействующие с канатами 18 дополнительного механизма подъема 4. Ролики 15 и 17 установлены в пазах 19, выполненных в диафрагмах 20 и 21 в рабочем положении и закреплены болтами 22. Диафрагмы 20 и 21 установлены внутри рамы 14. Крюк 23 дополнительного...
