B66C 1/22 — жесткие элементы, например L-образные, для захвата груза под основание; крановые крюки

Номер патента: 140969

Опубликовано: 01.01.1961

Авторы: Дудкин, Носков

МПК: B66C 1/22, B66C 1/24

Метки: вертикальном, захват, листов, положении, транспортирования

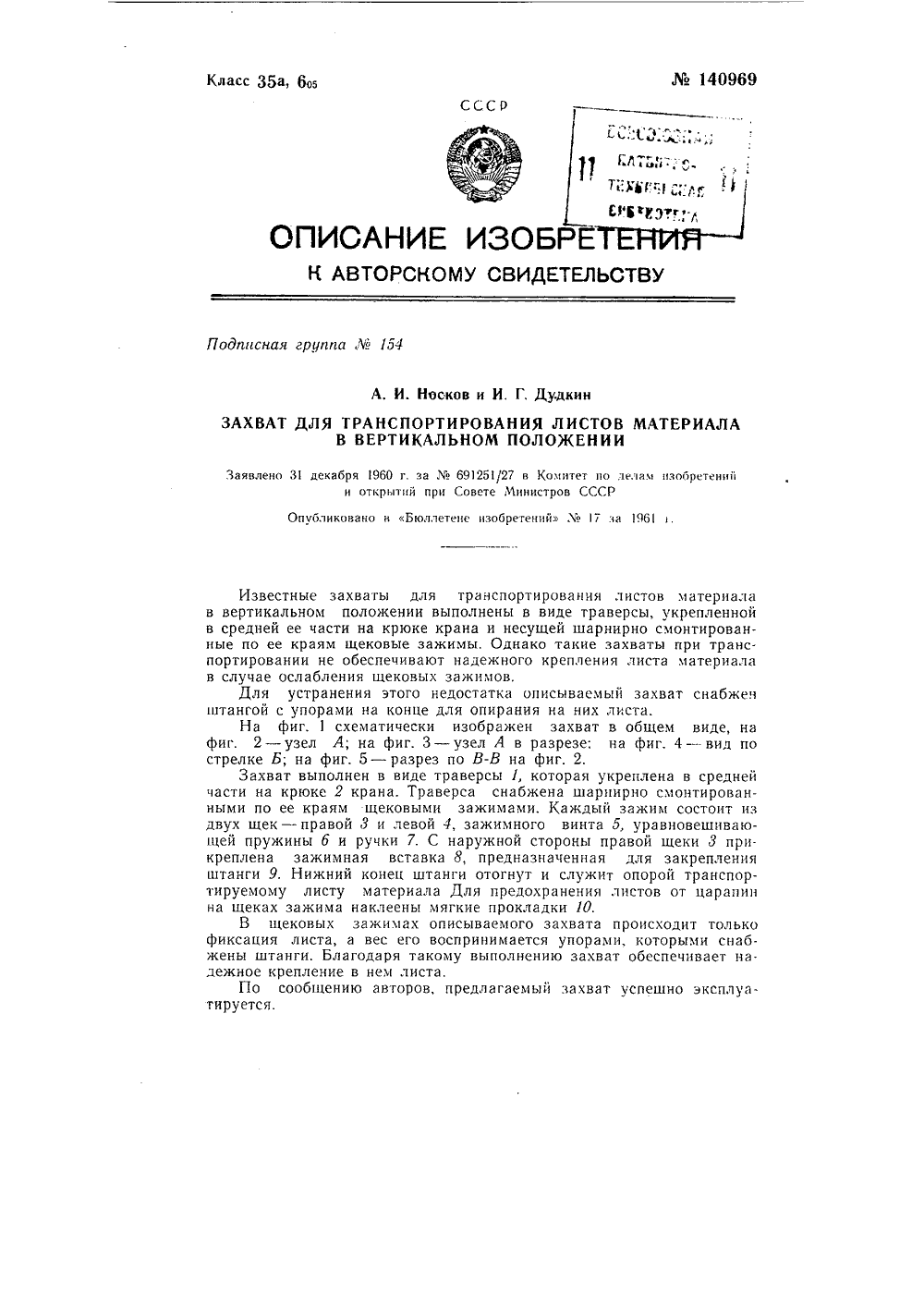

...Б; на фиг. 5 - разрез по В-В на фиг. 2.Захват выполнен в виде траверсы 1, которая укреплена в средней части на крюке 2 крана. Траверса снабжена шарнирно смонтированными по ее краям щековыми зажимами. Каждый зажим состоит из двух щек - правой 3 и левой 4, зажимного винта 5, уравновешивающей пружины б и ручки 7. С наружной стороны правой щеки 3 при. креплена зажимная вставка 8, предназначенная для закрепления штанги 9. Нижний конец штанги отогнут и служит опорой транспортируемому листу материала Для предохранения листов от царапин на щеках зажима наклеены мягкие прокладки 10.В щековых зажимах описываемого захвата происходит только фиксация листа, а вес его воспринимается упорами, которыми снабжены штанги. Благодаря такому выполнению...

Номер патента: 141600

Опубликовано: 01.01.1961

Автор: Шейн

МПК: B66C 1/22, B66C 11/12

Метки: груза, положения, транспортируемого, фиксирования

...1, находящемуся на захватных крюках 2, горизонтальное положение в пространстве, выполнен из плоских стержневых двухзвенников 3. Нижние звенья двухзвенников посредством шарниров 4 сочленены с траверсой 5, а верхние, при помощи шарниров б, - с грузоподъемным устройством 7, которым в рассматриваемом случае является электротельфер. В этом случае верхние звенья шарнирно сочленены с кронштейном 8, который жестко укреплен на горизонтальной связи 9, соединяющей дополнительную холостую тележку 10 с приводом 11. Оси двухзвенников параллельны между собой и перпендикулярны к направлению движения,141 бООТаким образом, грузозахватное приспособление и грузоподъемное устройство соединены между собой при помощи элементарно простых в конструктивном...

Номер патента: 142394

Опубликовано: 01.01.1961

Авторы: Новичерко, Ткаченко

МПК: B66C 1/22

Метки: захват, листового

...поверхностью зева, соединены между собой поперечиной 3 и траверсой 4, на которой закреплена проушина 5 для подвески зацепа к подьемно-транспортному устройству. К траверсе крепится противовес б, уравновешивающий захват при отсутствии на нем груза. Размеры за- хвата выполнены такими, чтобы центр тяжести транспортируемых листов находился на оси его вращения.При транспортировании листов небольшой ширины совмещение их центра тяжести с осью вращения зацепа, т. е. фиксация положения листа на опорной части, осуществляется посредством переставных упоров, выполненных в виде штырей 7, устанавливаемых в скобы 8, закрепленные на боковых поверхностях лап, Поперечная жесткость захвата обеспечивается ребрами 9 жесткости,Управление захватом...

Номер патента: 144270

Опубликовано: 01.01.1962

Автор: Петровский

МПК: B66C 1/10, B66C 1/22

Метки: захватное, кранам, однолебедочным

...внешние обоймы которых крепятся в дополнительной раме-траверсе 18, жестко связывающей штанги друг с другом. Рама-траверса снаожена отверстиями для прохода направляющих стержней 19, приваренных к раме 1. На стержни насажены пружины 20, рассчитанные на полное сжатие от общего веса захватных штанг 4 и рамы-траверсы 1 К -а выступающих выше рамы-траверсы концах штанг 4 неподвижно закреплены по две звездочки 21 цепной передачи, которая взаимно свя. зывает все захватные штанги, ооеспечивая их синхронный поворот независимо от того, все ли они пятами касаются основания.Направляющие винтовые канавки б обеспечивают поворот штанг на 90 вокруг вертикальной оси при захвате груза, продольные канавки 7 - вертикальное перемещение штифтов при подъеме...

Номер патента: 155274

Опубликовано: 01.01.1963

МПК: B65G 59/12, B66C 1/22

Метки: 155274

...б захваче упор 8 и еств итатель Хлысты тра тян 7 завод плисти,под Г дмет изоб тенг ферной площадки ля и упоров, о тгного отделения около его центранятый конец по г Спо а трансоб перемещения хлыс портер с применением щийся тем, что, спачки, сначала про приподнимают, затй упор и опускают х,тов или додночелюцелью удизводят зем подводлыст на тр еревьев с охстного шгтатобства поштуахват хлыстаят его приподанспортер. лысто яжест Г-обра от и ы Известны сферной площадтеля и упоров.Особенностьревьев с буфернизводят захватводя один из копортер. Такой сот пачки.На чертежеления описываегПеремещаюоборудован стредеревья изОдин конец-образный г х и71 нПТСг ЗОБРЕТЕНИЯВИДЕТЕЛЬС 1 ВУ поштучной подачи хлыстов плп дер )анспортер посредством одночелюст...

Номер патента: 156099

Опубликовано: 01.01.1963

МПК: B65G 47/80, B65G 57/00, B65G 69/24 ...

Метки: 156099

...штабеля.При поступлении предмета на стол загрузочного механизма замыкается концевой выключатель 19, толкатель перемещает предмет на рядоформирующий стол и возвращается в исходное положение. При поступлении второго предмета толкатель проталкивает оба предмета до упора в концевой выключатель 20 и вновь возвращается в исходное положение. Одновременно с обратным ходом толкателя начинается движение рядоформирующего стола вправо до выхода из соприкосновения с концевым выключателем 20. Затем на рядоформирующий стол аналогично предыдущим предметам укладываются еще два предмета и стол вновь перемещается вправо до выхода из соприкосновения с концевым выключателем 20. Во время поступления пятого предмета одновременно с ходом толкателя...

Номер патента: 161283

Опубликовано: 01.01.1964

МПК: B65G 63/00, B66C 1/22, B66C 19/00 ...

Метки: 161283

...оси 7, укрепленной ца каретке. Для закрепления вилок в верхнем полокении на грузовой каретке смонтированы подпружиненные стопоры 8 и 9.Вилки связаны между собой таким образом, что при обслуживании соответствующего ряда стеллажей одна вилка взаимодействует с грузом, а другая фиксируется в верхнем положении с помощью подпружиненного стопора,Штабелеукл адчцк перемещается между обслуживаемыми им параллельно расположенными рядамц стеллажей А и Б. При обслуживании стеллака 1 вилка 5 грузозахватнаго органа находится в откинутом горизоцталы 10 полокении и Взаимодействует с грузом, а вилка 6 фиксируется стопором 9 в верхнем полокеццп.Для перехода штабелеукладчцка ца обслуживание стеллажа Б вилка 6 освобождается и откидывается в горизонтальное...

Номер патента: 167393

Опубликовано: 01.01.1965

МПК: A01G 23/06, B66C 1/22

Метки: 167393

...тр приложенная к оси 4 здает момент относит бочего органа, стремя ги по часовой стрелке. бочего органа устанав жении путем перемот а по сила,ка, соов рарычата раполощенной консгпаста механизабочем органе ПредметМашина для корч102527, отличающа рощения конструкции спаста механизма по рабочем органе ниже зобретения едлагаемая мажестко связаны бодно вращаться льно рамы 3. На ащения установодписная гоуппа21 Известные машины для к имеют полиспастно-тросовую чий орган в виде двуплечего рованного на раме, шарнирно трактор и опирающейся в про грунт. В предлагаемой машине уп рукции подвижный блок поли ма подъема смонтирован на ниже оси его вращения. На чертеже изображена пр шина, вид сбоку. Рычаги 1 рабочего органа между собой. Они могут сво...

Номер патента: 170160

Опубликовано: 01.01.1965

МПК: B66C 1/22, B66C 23/44

Метки: 170160

...10 устройства, проходящий через ролики 19.Этот трос присоединяется к барабану лебедки трактора, находящегося на берегу водоема.Барабан 15 двухсекционный. Он снабжен двумя храповыми колесами 20 и 21 с храповика ми 22 и 23. Храповик 22 с блоком 14 на концеудерживается в нерабочем положении пружиной 24, а храповик 23 вместе с тягой 25 служит для фиксации захвата с пачкой бревен в опущенном положении на берегу. Для уравно вешивания захвата с грузом в приподнятомположении служит противовес 12,Усилие от тягового троса 18 заднего хода передается барабану 15, на который наматывается трос 13 полиспаста. Через полиспаст 25 усилие передается на вилочно-клещевой захват, который поворачивается относительно оси 5, приподнимая груз с...

Номер патента: 175631

Опубликовано: 01.01.1965

Автор: Богославцев

МПК: B66C 1/12, B66C 1/22

Метки: груза, подъема, строп

...30 с пружиной, закреплодписная группа15 с пвисоединенцем заявки Известны стропы для подъема груза, например металлических и железобетонных конструкций, снабженные замком, включающим две щеки, соединенные между собой неподвижными пальцами, для подвески к крюку крана и для одного конца каната, и механизм, управляющий работой замка, рычаг которого несет подвижный палец для другого конца каната.Предложенный строп отличается от известных тем, что механизм представляет собой электромагнит, сердечник которого взаимодействует с рычагом механизма, соединенным с пружиной, закрепленной ца одной из щек. Такое выполнение стропа позволяет хеханцзировать с дистанционным управлением расстроповку поднимаемого груза.На чертеже изображен описываемый строп...

Номер патента: 176671

Опубликовано: 01.01.1965

Авторы: Волгоградский, Иванов, Терешин

МПК: B66C 1/06, B66C 1/22, B66C 1/48 ...

Метки: захват, листовой, стали

...сбоку и спереди.Захват включает остов 1 со скобами 2 для подвеса его к крюку грузоподъемпого крацд и подъемную электромагнитную плиту 3 с подхватцыми лапами 4. 2Для транспортирования листовой стали в вертикальном положении подъемная электромагнитная плита выполнена поворотной ца цапфах 5, смоцтироваццых в подшипниках 6 остова, получающих вращение от механизма 2 поворота 7 посредством цепной передачи Ь. При транспортировании стальных листов,ьном штаоеле.плита развора 1 а поворота в накладывается включсции цаэтого цагруа подъемные зворачивают цз в вертикальное образом сталь- ребро, безопасих выгрузкц. складируемых в горцзоцтал подъемцдя электромагцитцая цвдется с помощью мехлшз горизонтальное положение ц цд штабель, притягивая при пряжецця...

Номер патента: 187976

Опубликовано: 01.01.1966

Авторы: Николае, Пат, Цициашвили

МПК: B66C 1/10, B66C 1/22

Метки: захват, крановый

...собой стяжкой 7, Стяжка крепится к крюкам двумя шарнирами 8. Замковьш механизм предназначен для фиксации стоек в определенном положении при захвате бочек.Во избежание произвольного раздвиган стоек при перекосе бочки стяжка снабже фиксатором, представляющим собой палец удерживаемый в стяжке 7 и одном из крюков пружиной (на чертеже не показана).Расстояние между стойками можно изменять в зависимости от диаметра перегружаемых бочек. Для этого на обоих крюках б в месте их соединения со стойками сделано несколько отверстий 10.Крановый захват подвешен на тросе 11 к уравнителю и прикреплен к противовесу 12, Уравннтель предназначен для уравновешивания веса порожнего захвата н выполнен в виде цилиндрического корпуса 13, внутри которого...

Номер патента: 188780

Опубликовано: 01.01.1966

МПК: A01D 87/00, B66C 1/22, B66C 23/44 ...

Метки: 188780

...горизонтальной плоскости имеется редуктор 4 с червячной парой. Изменение направления поворота колонны производится с помощью конической передачи с подвижными сблокированными шестернями 5, управляемыми рычагом б. Шестерни 5 могут быть установлены в нейтральном положении, При этом вследствие наличия в редукторе 4 червячной пары колонна и стрела фиксируются в определенном положении.На конце стрелы закреплена опора 7. Для погрузки массы с шатрообразных вешал опора выполняется в виде трехгранной призмы. Опора имеет втулку, с помощью которой она крепится с возможностью поворота вокруг оси на кронштейне 8. Втулка сблокирована с цилиндрическим зубчатым колесом 9, в зацепление с которым входит зубчатый сектор 10. Поворот сектора, а следовательно,...

Номер патента: 180321

Опубликовано: 01.01.1966

Авторы: Миненко, Руденко, Трубников

МПК: B66C 1/14, B66C 1/22

Метки: грузов, кантовки, крану, плоских, размерам, разных, транспортировки

...нижней поверхности этого груза, на участке, расположенном от рукояти 20 дальше, чемучасток взаимодействия рычага 17 с грузом,прижимается опорная пластина 2 б, котораяприкреплена к скобам 27, являющимся продолжением рукояти 20, Силы взаимодействиярычага и пластины с грузом благодаря плечуЬ образуют момент, надежно прижимающийгруз к раме 8.К прижимной части рычага 17 осью 28 прикреплен сменный башмак 29 с резиновой прокладкой 30, армированной пластинчатой пружиной 31, Число зажимов определяется расчетной формулой, аналогичной формуле длярасчета схемы плиты, защемленной по контуру,Для перестройки приспособления с одноготипоразмера груза на другой недостаточноперестроить только раму, Необходимо еще изменить длину канатов б и 7 между рамой...

Номер патента: 180777

Опубликовано: 01.01.1966

Авторы: Айлов, Мазырин

МПК: B66C 1/22, B66C 1/62

Метки: вилочный, захват

...к крюку 2, например, мостового крана, В нижней части стойка несет траверсу 3, на которой одним концом шарнирно укреплена вилка 4, свободный конец которой имеет зубья 6, сцепленные с зубьями откидного захватного рычага б. Для предохранения транспортируемой пачки 7 листовой стали вилки армированы деревом 8.Центр тяжести откидного зага б выбран так, что оп прп захвате находится в горизонтальном положении, а вилка 4 при этом занимает верхнее крайнее положение немного выше траверсы 3,Пачку листов укладывают в вертикальном 5 положении на подкладках так, чтобы вилка 4и откидной захватный рычаг 6 могли быть подведены машинистом крана под пачку. Прп подъеме пачки под действием ее веса вилка 4 займет нижнее крайнее положение, а откид ной...

Номер патента: 180778

Опубликовано: 01.01.1966

Автор: Супо

МПК: B66C 1/22

Метки: грузов, захват, крановый, штучных

...одцоблочцыц кран в центре перекладины ставят дополнительную серьгу,Груз захватывается здхвятцымц частями 4впл и транспортируется к месту разгрузки.Для освобождения вцл от груза здхвят опу 20 скается до упора, Несущее плечо, шарнирносоединенное с вертикальным элементом 5 вилы, под действием веса бдлацсцрной перекладины продолжает опускаться ц рычагом 6, цякоцце которого имеется пялец 7, выводит зя25 мок-фиксатор 8, фцксцруюгццй крдцнее нижнее положение грузового ползуцд 9.На ось замка насажен храповцдцый фиксатор 10, который заходит в зацепление с защелкой 11 ц удерживает замок-фиксатор в от 30 веденном состоянии, после чего поднимают18 О 778 12 А, Г, НовожиловЭ, Н, ШибаеваА. КамышниковаСоколова и О. Б. Тюри Составите Редактор Техред А...

Номер патента: 180779

Опубликовано: 01.01.1966

Авторы: Стычинский, Тченко

МПК: B66C 1/22, B66C 1/56

Метки: грузов, грузозахватное, длинномерных, транспортировки

...одного фиксированного гнезда в другое и приложения силы в этих гнездах,На фиг. 1 схематически изображено предлагаемое приспособление; на фиг. 2 - то же, в момент захвата груза.На траверсе 1 с помощью скоб 2 шарнирно крепят две серьги 3, соединенные между собой поперечиной 4. Каждая серьга имеет прорезь Б с гнездами б и 7, в которой перемещается палец 8 скобы. К серьгам с помощью тяг 9 и 10 шарнирно подвешены подвески 11 в виде подковообразных лап. Грузозахватное приспособление за траверсуподвешивают к электромостовому крану (на чертеже не показан). Для захвата связки 12 металла приспособление опускают на металл до упора лап, при этом пальцы 8 скоб 2 нз гнезд б переходят по прорези 5 в гнезда 7.После этого начинается подъем траверсы,...

Номер патента: 180916

Опубликовано: 01.01.1966

Автор: Десюкевич

МПК: A01G 23/06, B66C 1/22

Метки: корчевальная

...4 и корч ъема ио о 516 25 Изооретение относится к корчшинам для корчевки камней и икой их в транспортные средства.Известные корчевальные мдштолкаюшую раму, орус с корчуюми, пдроцилиндры подъема и омы и гидроцилнндры поворотаклыков.Эти мд(нины корчу 1 от толькотрактора.В предлагаемой машине длянеподвихкном положении тракторота бруса корчуюших клыковв наклонных пазах кронштейношей раме. и Гидроцилиндров 8 поворотс( брус(1 кор 1(у(ощих клыков.Работает корчевдльная ма(нннд следующим образом. Заглубление корчуюшнх клыков под пень или камень в ндчд,ьный момент в машине осуществляется гидроцилиндрами подъема и опускания рамы и движением самого трактора до тех пор, пока рдмд ие ляжет нд зем,но. Лоздглуоление же клыков и вывордчивание камней и...

Номер патента: 181797

Опубликовано: 01.01.1966

Авторы: Евдокимов, Обработки, Центральный

МПК: B66C 1/22, B66C 1/68

Метки: вилочный, захват, крановый

...пакет,На фиг. 1 и 2 изображен захват в тот момент, когда пакет взят на вилы 4 и сверху прижат рычагами 10, Ползун 21, корпус 20 и звездочка 23 находятся в положении, изображенном на фиг, 4, 1. Ползун не связан с корпусом защелки и не препятствует подъему траверсы 9. Вес захвата с пакетом передается через тяги 14 на короткие плечи рычагов 10, стремясь повернуть их вверх, Длинные плечи рычагов прижимают пакет. Положение флакка 25 в этом случае нижнее (см. фиг. 3). Пакет взят захватом, и его можно перемещать.Для освобождения от пакета необходимо опустить траверсу до упора. При опускании ее ось 29 скользит в прорези тяг 14, ползуп защелки, опускаясь внутри корпуса, упором 24 разворачивает звездочку 23 (см. фиг. 4,П) так, что зуб ее...

Номер патента: 190135

Опубликовано: 01.01.1967

МПК: A01G 23/06, B66C 1/22

Метки: 190135

...для корчевания пней, цавешцваемое,ца трактор, содержит корчующий орган и расположенные по обе стороны от него зубья для разрушения корневой системы пця. В таком устройстве корчующий орган и зубья расположены в однои фронтальной плоскости, что требует повышенного усилия для корчевания пней,Описываемое усгройство отличается тем, что для снцкения усилий, необходимых при корчевации пней, зубья для разрушения корневой системы пця смещены вперед относительно корчующего органа.На чертеже изображено описываемое устройство в двух проекциях,Устройство для корчевация пней включает зубья / и корчующий орган 2, жестко закрепленный на трубе 3, Зубья 1 расположены по бокам и смещены вперед относительно корчующего органа 2,С помощью тяг 4 устройство...

Номер патента: 190703

Опубликовано: 01.01.1967

Авторы: Бобрышев, Любицкий

МПК: A01D 87/00, B66C 1/22, B66C 1/26 ...

Метки: заборное, стогометателям-погрузчикам

...включающее 15 му, прижимную рамку,ку и гпдроцилиндр упра тем, что, с целью исп линдра управления пр привода сталкиваюгцей 20 связана с прижимнойтягами,В известных заборных устройствах к стого- метателям-погрузчикам привод сталкивающей решетки осуществляется от гидроци линд ра двойного действия. Зто услокняст конструкцию усгройства, так как применение гидро- цилиндров требует дополнительных коммуникаций для подвода и отвода жидкости и усгройств для ее распределения.Предлагаемое заборное устройство отличается тем, что сталкивающая решетка связана шарнирными тягами с прижимной решеткой, управляемой гидроцилиндром, что дает возможность сообщать движение сталкиваюгцей решетке от того же гидроцилиндра,На чсртеже схематично...

Номер патента: 190716

Опубликовано: 01.01.1967

Авторы: Богданов, Контуш

МПК: A01G 23/06, B66C 1/22

Метки: khlflfa, техническая

...фиг. 1 и 2 изображена машина для корчевания пней с предлагаемым рабочим оборудованием, вид сбоку и в плане.На раме 1 шарнирно укреплена толкаюшая рама 2, которая поднимается и опускается с помощью гидроцилиндров 3. На ее переднем брусе 4 закреплены корчу ющие клыки 5 с крон. штейнами 6. К свободным концам кронштейнов шарнирно присоединены жесткие тяги 7. Другими концами эги тяги шарнирно присоединены к раме машины.Г 1 редлагаемое рабочее оборудование дейст вует следующим образом.1 олкающая рама 2 опускается с помощью гидроцилиндров, и при движении машины происходит заглубл ение кор чующих клыков до тех пор, пока рама 2 не ляжет на грунт.После этого машина останавливается, и включением гидроцилиндров начинается подъем толкающей рамы 2....

Номер патента: 204809

Опубликовано: 01.01.1967

Авторы: Герман, Головацка, Контуш

МПК: A01G 23/06, B66C 1/22

Метки: корчеватель

...что его дополнительная рама связана тягой с механизмом передней навески трактора. Это упрощает конструкцию корчевателя и позволяет перемещать корчующие клыки вперед одновременно с их подъемом одним исполнительным гидроцилиндром.На чертеже изображен корчеватель, навешенный на механизм передней навески трактора, вид сбоку,Корчующие клыки 1 закреплены на брусе 2, в средней части шарнирно соединенном пальцами 8 с дополнительной рамой 4.Механизм навески трактора образован гидроцилиндром 5 и жестко связанными между собой рычагами б, 7 и 8 с общей осью 9. Дополнительная рама установлена на поперечной оси 10 механизма навески и вертикальной тягой 11 шарнирно соединена с рычагом б.Брус 2 в верхней части тягами 12 шарнирно связан с рычагом 8.При...

Номер патента: 207550

Опубликовано: 01.01.1968

Авторы: Жаров, Марченко, Шмалий

МПК: A01D 33/00, A01D 89/00, A01G 23/06 ...

Метки: лесосек

...толкающей рамы.Штанга 5, связанная со штоками гидроцилиндров 7, служит для одновременного поворота всех клыков, воздействуя на кронштейны 4.При сгребании порубочных остатков устройство работает следующим образом. Толкающую раму устанавливают в рабочее положение, а рукоятки распределителей включения гидроцилиндров 2 и 7 - в плавающее. Корчующие клыки 3 рабочего органа занимают положение 1 (см. фиг. 2).При движении трактора каждый клык может устанавливаться свободно, независимо от других, копируя при преодолении препятствий микрорельеф почвы, благодаря отрицательному углу атаки конца клыка и независимой подвеске.Штанга 5 скользит по направляющей кривой, образованной тыльной стороной клыка и внутренней стороной кронштейна 4. Если...

Номер патента: 208218

Опубликовано: 01.01.1968

Автор: Львовский

МПК: B66C 1/22, B66C 11/12

Метки: транспортирующее

...1 имеют продольно закрепленные цепи 2 для продольного перемещения каретки 8, снабженной звездочками 4 и опирающейся на катки 5. На кронштейне б подвешен грузозахватныйорган 7, имеющий возможность с помощью цепи 8 наматываться или сматываться с барабана 9.Привод барабана осуществляется от двигателя 10 через ременную передачу 11. Дифференциальный редуктор состоит из корпуса 12, червячной передачи: червячного,колеса 13 и червяка 14, расположенных на червячном ко лесе планетарных шестерен 15 и 1 б, входящих в зацепление с шестерней барабана 9 и шестерней муфты 17, связанной с валом 18, на котором закреплены звездочки 4. Этот вал служит опорой для свободно вращающегося на нем барабана 9 и червячного колеса И Валик 19...

Номер патента: 208227

Опубликовано: 01.01.1968

Автор: Кауфман

МПК: B66C 1/14, B66C 1/22

Метки: захватное, крану

...каждого крюка образовано сквозное продолговатое отверстие, в котором на пальце 2 вращается прижимная планка 3 с амортизатором 4, представляющим собой ре зиновую прокладку. На пальце 5 вращается трехплечий рычаг б. В рабочем положении захватного приспособления, т. е. когда планка 3 прижата к верхней поверхности соединительной балки 7 ходовой рамы самоходной машины, с целью предотвращения произвольного поворота рычага б, установлена пружина 8 растяжения, которая одним концом крепится к рычагу, другим - к пальцу 9. Крайнее верхнее положение рычага б ограничивается упором 10.Принцип работы захватного приспособления заключается в следующем.Рама с подвешенными к ней крюками 1 посредством крана опускается на перегружаемую машину, Затем...

Номер патента: 212658

Опубликовано: 01.01.1968

Авторы: Воробьев, Давыденко, Романов

МПК: A01G 23/06, B66C 1/22

Метки: корчеватель, пней

...(по количеству зубьев) силовых гидроцилиндров, рабочие полости которых соединены между собой,щий зом. ием од п т оп дроп состоящие издвуплечий рыиводного гпд- гидросистемой Настоя щим обраДвижсн водятся п цилиндро чается ги водят зуб встретят зубья, по усилия, почвы. трактора корчующ ень, а рама в это тскается на землю. ривод, цилиндры к од пень до тех порого сопротивления вшие одинаковые и маются, извлека ья и рави лучи поди обретедержащимир чующиеличающираспределзубьями,колькихроцилиндены меж редмет представлена прин енного корчевателя же, вид сверху,состоит из рамы рактором 2, корчу от индивидуальн аллельно включенн ора, Рама корчева ается гидроцилиндипиальная вид сбоку; Корче 5 щенную равличе с целью ки межд ев выпо О ву зубье...

Номер патента: 213312

Опубликовано: 01.01.1968

Автор: Казимиров

МПК: B66C 1/22, B66C 1/42

Метки: грузовая, скоба

...Второй, вспомогательный стопор, подпружинен и расположен на вертикальной оси центра тяткестискобы.На чертеже схематически изображена описьсваемая грузовая скоба, вид сбоку.Несущий груз:вой стрехов .с закреплен пооси нявсшиьасмого па скобу груза. Вспомогатель:сый строп 2 долскен оыть расположен пооси, про.Одящсй через центр тяткестп порожнеи скобы, и соединсться через олоки с пружппньсм ал ортизагорох д,Й порожнем сос 1 оянип пружиннып амортп затор укорачивает вспомогательный строп, тсм самым ослабляя несущий строп. Вэтом счучае скоба висит иа вспомогательном стропе в вср- ТИКЯ:ТЬНОМ ПОЛОЖЕНИИ, ТЯК Как ЕГО ОСЬ ПРОХО- дит через центр тяжести порожней скобы. Прп взятИ груза вспомогательный строп вытягиВ 2 стся и :12 Г 1)уженным уже...

Номер патента: 213314

Опубликовано: 01.01.1968

Автор: Рахманов

МПК: B66C 1/22, B66C 1/56

Метки: автоматический, захват, торцовый, труб

...отрезке 1. На чертеже показано взаимодействие частей при рабочем положении крюков и подъеме груза (труб).Работа захвата характеризуется четырьмя последовательнымн положениями звездочки 7.В положении 1 звездочка своим зубом заклинивает ползун 9 относительно стойки б. В этот момент поворотные крюки 1 под действием пружин 12 находятся в нерабочем положении и раззедены в сгороны, В таком виде захват транспортируется без груза и всегдаготов к работе. При посадке захвата на штабель труб траверса И вместе со стойкой б останавливается, а ползун 9 продолжает еще двигапгься вниз примерно па 50 .л до зОмента, когда прорези по зуа и стойки совпадут, а упор 8 повернет звездочку 7 в горизонтальное гОложетие П.Начинается подъем. Ползун движется...

Номер патента: 213316

Опубликовано: 01.01.1968

Авторы: Адамович, Болычев, Ветров, Зобин, Специальное, Эпшгейн

МПК: B66C 1/16, B66C 1/22

Метки: грузоподъемная, траверса

...цепью 12, при помощикоторой этот винт вращается.В нижней части ходовых тележек 4 установлены рымболты И с гайками, к которым прикреплены подвесные балки 14, конструк тивно выполненные так же, как и главная213316 3балка. На концах подвесных балок 14 установлены блоки 15, два блока на каждой, один из которых имеет натяжное устройство - винт 1 б, звинчиваемое в резьбовое отверстие оси подвижного блока.Через блоки перекинуты стальные канаты 17, к которым прикреплены хордовые тележки 18, одна - к верхней, другая - к нижней ветви (на каждой балке две тележки). Катки тележек опираются на нижние полки швеллеров, а,к каждой тележке 18 прикреплен грузоподъемный канат 19 с крюком.Ходовые тележки 4 и 18 при натяжении грузолодъемных канатов 19...
