B64B 1/02 — дирижабли мягкой конструкции

Номер патента: 28777

Опубликовано: 31.12.1932

Автор: Кровеков-Дюжеев

МПК: B64B 1/02

Метки: вращающейся, дирижабль, оболочкой

...(рулевого управления) подвешены на тросах 75, охватывающих корпус дирижабля, гри чем, с целью. сохранения .гондол передвижными при вращении оболочки, последняя снабжена роликами 1 б, по которым перемещаются тросы 15. Дирижабль снабжен клами 3 для подвески врулевого управления.Гибкий вал 4 соединяется посредством муфты с осью 7 машинного отделения б (фиг. 3). Последнее благодаря оси 7, может принимать любое положение, отклоняясь вверх и вниз. Ось 7 зубчатой передачей 8 соедйняется с динамомашиной 9.Стержень 70 с насаженным на него кольцом предназначается для уменьшения трения рамы 5 машинного отделения о стенки причальной мачты,Через пустотелую ось 7 проходит электрический кабель 3.При нахождении дирижабля у причальной мачты оболочка,...

Номер патента: 520896

Опубликовано: 05.07.1976

Автор: Герман

МПК: B64B 1/02

Метки: дирижабля, мягкая, оболочка

...технике, в частности к конструкции мягкой оболочки дирижабля.Известные оболочки воздухоплавательных аппаратов, состояшие иэ внешней и внутренней стенок, соединенных с зазсром между собой при помощи поролоновых амортизаторов, не обеспечивают поддержания заданных температур газа, находяшегося внутри корпуса аппарата,Цель изобретения-уменьшить,конвектив-, иое движение воздуха между стенками оболочки и снизить тепловые потери подъем- . ного газа (пара), заключенного в корпусе дирижабля.эДля этого соединительные элементы стенок выполнены в виде стяжных лент, между которыми расположены элас 1 ичные полоскообразные перегородки, предпочтительно пленочные ленты, металлизированные с одной стороны.Йа чертеже изображена предлагаемаяоболочка,...

Номер патента: 716520

Опубликовано: 15.02.1980

Автор: Херман

МПК: B64B 1/02

Метки: дирижабль, конструкции, мягкой

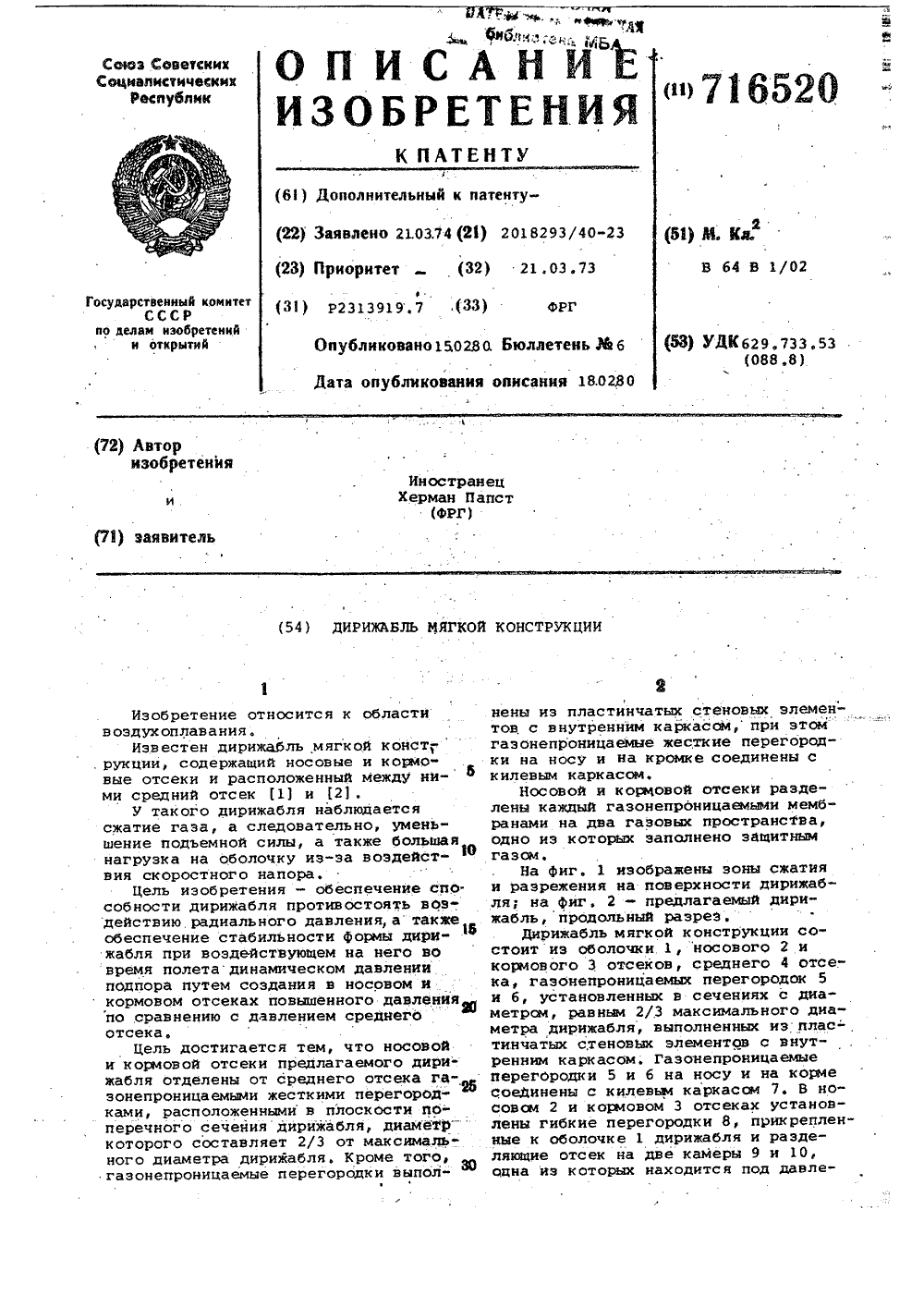

...сечениях с диаметрсич, равным 2/3 максимального диаметра дирижабля, выполненных из плас-тинчатых стеновйх элементов с внутренним каркасом, Газонепроницаемыеперегородки 5 и б на носу и на корчесоейинены с килевым каркасом 7. В но"совом 2 и корчовом 3 отсеках установлены гибкие перегородки 8, прикрепленные к оболочке 1 дирижабля и разделяюшие отсек на две камеры 9 и 10,оцна иэ которых находится под давле716520 итель В, Ципк Н.Бабурка Сос Тех ктор М. Харитоно ррек,Синицк 518арстизобЖТиражИ Госу деламоскв а,Подписнного комитета СССтений и открытийРаушская наб., д. 3035,5 иал ППП фПатент,ул, Проектная, 4 нием скоростного напора воздуха при " полете или под давлением нагревателя,а другая-служит ксмпенсационным бакомсреднего отсека или...

Номер патента: 1666274

Опубликовано: 30.07.1991

Авторы: Абов, Иванов, Иванова

МПК: B32B 15/14, B64B 1/02

Метки: дирижабля, материал, оболочки

...клеющие прокладки, образующие замкнутые ячейки. Снижение трудоемкости изготовления материала обеспечивается за счет сокращения количества сборных единиц в материале с 15 до 10 числа наименований используемых материалов с 10 до 4, Прочность материала на разрыв повышается в 1,2 - 3 раза, а коэффициент теплопроводности уменьшается в 2,3 раза, 1 табл,П р и м е р, В качестве внешнего и внутреннего слоев материала использовали двухосноориентированную поликапромидную пленку, армированную капроновой тканью с покрытием из полиамида П 548 (ТУ 6-05-1669-74). На внешний слой наносили гидрофобное покрытие, например композицию ГЖК, а на внутреннюю поверхность слоев с помощью клеевой пленки МПФнаносили фольгу из алюминия или его сплавов...

Номер патента: 1816708

Опубликовано: 23.05.1993

Автор: Рубайло

МПК: B64B 1/02

Метки: аппарат, аэростатический, вакула, летательный

...2 и 3 - функционирование силовой установки и движителей аппарата; на фиг, 4 - процесс функционирования кабины пилота - оператора дирижабля в процессе монтажа и соответствует полной сложной формуле изобретения,Устройство аэростатического летательного аппарата "Вакула" выполнено так, в тарелкообразной цельнометаллической оболочке 1, которой придан экспоненциальный профиль с острой кромкой, а на наружную поверхность нанесены панели солнечных батарей 2, размещены тороидальные емкости 3 с аэростатическим га. зом, При этом е .кости 3 сочленены между собой мембранами 4, а межъемкостные полости 5 также заполнены аэростатическим газом, но полностью инертным. Корпус оболочки 1, тороидальные емкости 3 и соединительные мембраны 4 выполнены из...
