B30B 1/18 — винтовым механизмом

Номер патента: 724358

Опубликовано: 30.03.1980

Авторы: Бахов, Дубальский, Покровский

МПК: B30B 1/18

Метки: винтовой, пресс

...выход бло-ка 10 сравнения скорости. Выход оптимизатора 11 подключен к тиристорномупреобразователю частоты 8. 1 ЪВинтовой, пресс работает следующим .образом.При нажатии соответствующего органа управления (кнопки или педали) подается питание от тиристорного преобраэователя частоты 8 на асинхронныйэлектродвигатель 1, причем псследнийначинает раэгонятьс-я с постоянньж моментом, определяемым эадатчиком 9,Вращение ротора электродвигателя 1 25и сочлененного с ним, посредствоммуфты 6, винта 4, преобразуется гай-,кой 7 в поступательное движение ползуна 3. При достижении г;элэуном 3 заданных значений путии скорости, а,следовательно, и энергии удара посигналам блока 10 сравнения скоростейи оптимизатора 11 пути разгона ползу"на...

Номер патента: 724359

Опубликовано: 30.03.1980

Авторы: Довгалюк, Иванов, Коц, Матвеев

МПК: B30B 1/18

Метки: гидровинтовой, пресс-молот

...28 золотника 22. Золотник 22 в исходном положении прижат пружиной 21 в крайнее левое положение и при этом кольцевая полость 29 соединена с полостью 30, которая, в свою очередь, соединена гидро- линией 9 с поршневой полостью 8, Кольцевая полость 31 золотника 22 в исходном положении перекрыта на величину 5 его кромкой, отсечена от полости 30 и соединена линией 32 с аккумулятором 17. Для предохранения гидросистемы и регулирования энергии удара установлен предохранительный клапан 33. Для остановки пресс-молота в верхнем положении установлен двух- ходовой распределитель 34 с педалью 35.Гидровинтовой пресс-молот работает следующим образом.В рабочем положении педаль 35 отпущена, и гидролиния 15 соединена через золотник с аккумулятором 17....

Номер патента: 727474

Опубликовано: 15.04.1980

Авторы: Ганаго, Лаптев, Сафонов, Сергеев, Степанов, Субич

МПК: B30B 1/18

Метки: вертикальный, гидровинтовой, пресс

...1 смонтированы гидравлические цилиндры 13, штоки 14 которых соединены с корпусом 3.Пресс работает следующим образом.Для совершения рабочего хода маховик 11 разгоняется до определенной угловой скорости приводом, например гидроцилиндрами 13, путем подачи жидкостивысокого давления в их поршневую полость. Давление жидкости передаетсяпосредством штоков 14, корпуса 3 и 20ползуна 5 на винт 9, благодаря чемупоследний получает осевое и вращательное движение. Такое же движение будет совершать и полэун 5, так как онсвязан с винтом посредством шлицевого соединения 8От винта на поковку крутящий момент будет передаваться посредствомшлицевого соединения 8, а осевое усилие - через жидкость в полости б полэуна 5.После совершения штамповки винт...

Номер патента: 734007

Опубликовано: 15.05.1980

Авторы: Безруков, Бочаров, Булгаков, Ганаго, Пустовалов, Сафонов, Сергеев, Степанов, Субич

МПК: B30B 1/18

Метки: винтовой, кручением, пресс, штамповки

...4 выполненпустотелым и установлен в станине 1пресса с помощью подшипников 5 и 6, 30 К верхней части винта 4 посредствомФормула изобретения ИстОчники информации,40 принятые во внимание при экспертизеАвторское свидетельство позаявке У 2117443, кл.В 30 Ь, 118,1975. шяицев 7 присоединен маховик 8. В иижней части ползуна 2 установлен с возможностью вращения в подшипниках 9 боек 10, который с помощью авицевого соединения 11 связан с валом 12, встроенным в винт 4. Вал 12 соединей с дополнительным маховиком 13, установленным в подшипниках 14 .посредством шлицевого соединения 15.Основной и дополнительный маховики связаны между собой с помощью бпока шестерен, Блок шестерен содержит две шестерни 16, укрепленные на ваву электродвигателя 17, верхняя...

Номер патента: 734008

Опубликовано: 15.05.1980

Авторы: Зуев, Сафонов, Степанов, Субич

МПК: B30B 1/18

Метки: винтовой, пресс

...вверху, кривошипный палец 13 и эксцентриковая шайба 14 находятся друг относительно друга (как показано на фиг.2). Корпус 15 и связанный с ним пуансон 27 занимают соосно с ползуном 3 положение. Деталь 30 установлена в матрице 29, а упоры 26 настроены таким образом, чтобы при подходе ползуна 3 и корпуса 15 к крайнему нижнему положению торцовый зазор между пуансоном 27 и матрицей 29 соответствовал оптимальному режиму резания детали 30. При включении привода пресса маховик 12 и связанный с ним ходовой винт 9 начинают ускоренно вращаться. Корпус 4 и гайка 5 не вращаются, так как корпус 4 заторможен управляемым тормозом 33. Гайка 5 свинчивается с ходового винта 9 и перемещается вниз вместе с корпусом 4 и связанным с ним ползуном 3. При...

Номер патента: 737239

Опубликовано: 30.05.1980

Авторы: Бочаров, Григоренко, Мороз, Сафонов

МПК: B30B 1/18

Метки: винтовой, двойного, действия, пресс

...огносителыно их осей 18 и 20, меняя тем самым угол наклона а,. Угол наклона а, соединения клиньев 13 и внутреннето,ползуна остается псстоянным,Величину угла наклона а, устанавлпвают поворотм,винтов 23 и 24.В исходном положении гайка 4 и оба ползуна 2 и 3 находятся в крайнем верхнем положении.При этом внутренний ползун 3 относи. тельно наружного ползуна 2 :находится также в ирайнем верх 1 нем положении.Для совершения хода разгона вниз вклвчаегся привод пресса (не показан),Под действием привода маховик 12 и виконт б начинают ускоренно вращаться, гайка 4 свинчиваегся с винта б и оба ползуна 2 и 3 ускоренно с одинакой скоростью перемещаются вниз, Подвижные часпи накапливают кинетическую энергию в)ращательного и поступательного движения...

Номер патента: 740527

Опубликовано: 15.06.1980

Авторы: Гончаров, Кобелев, Филькин, Яковенко

МПК: B30B 1/18

Метки: винтовой, пресс

...6 отдает накопленную им кинетическую энергию и останавливается. Муфта 8 при этом являетсяи предохранительной муфтой. Она защищает винтовой пресс от поломок при перегрузках связанных с большой жесткостьюпоковки. После этого производится сброс воздуха из полости приводного цилиндра 10. При этом муфта 8 посредством пружин 28 размыкается, а муфта 9 смыкается пружинами 26. Рабочий маховик 6, сцепляясь с приводным маховиком 7, разгоняется до номинальных оборотов, вращаясь при этом в ту же сторону, в которую он вращался при совершении рабочего хода. Одновременно с этим возвратные цилиндры 5 посредством плунжеров 29, взаимодействующих с кронштейнами 30, возвращают ползун 2 с винтовым шпинделем 4 в исходное положение. 3 74052 ния, состоящий...

Номер патента: 763153

Опубликовано: 15.09.1980

Авторы: Кобелев, Лобейко

МПК: B30B 1/18

Метки: включения, двухмаховичного, муфта, пресса

...муфты сообщена с атмосферой.Диски 8 и 9 нормально разомкнутойчасти муфта пол действием пружин 16 40разведены, а корпус цилиндра 13, рабочий маховик 5 и фрикционный диск14 сомкнуты пружинами 15. Рабочий маховик 5 сцеплен с приводным маховиком 3, который зубчатым колесом 4постоянно связан с приводом пресса.В этом случае маховики 3 и 5 разгоняются электродвигателем до номинальных оборотов. При этом приводноймаховик 3 вращается на подшипниках 5 О18 и 19, а рабочий маховик 5 остается неподвижным относительно приводного маховика 3, т.е. они вращаются содинаковой угловой скоростью.При подаче сжатого воздуха н воздушную полость муфты поршень 12, перемещаясь нниз, смыкает диски 8 и 9,а корпус цилиндра 13, перемещаясьвверх, освобождает...

Номер патента: 766890

Опубликовано: 30.09.1980

Авторы: Ганаго, Сафонов, Степанов, Субич, Холмогоров, Церна

МПК: B30B 1/18

Метки: винтовой, пресс

...гдето - угловаяскорость электродвигателя; 1 - передаточное число зубчатых передач 22 и 23. В результате сцепления гибких звеньев 14 и 15 сроликами 18 и 19 происходит передача крутящего момента на конусный барабан 8, ачерез шпонку 9 и на винт 4 и маховик б.При отсутствии проскальзывания междуроликами 18 и 19 и гибкими звеньями 14и 15 маховик 6 приобретает начальную угло ввую скорость, равную:Эрфью фР рмаксгде 0 Р - диаметр роликов Т 8 и 19;О - наибольший диаметр конусногониксбарабана 8,При дальнейшем вращении электродвигателей 24 и 25 происходит сматывание гибкихзвеньев 14 и 15 с канавок соответственно1 н 13 и наматывание их на канавки 10и 12, При этом угловые скорости вращений вроликов 18 и 19 и маховика 6 связанысоотношением;РОР= ф...

Номер патента: 766891

Опубликовано: 30.09.1980

Авторы: Луньков, Мякиненков, Сафонов, Степанов, Субич, Церна, Яковенко

МПК: B30B 1/18

Метки: винтовой, пресс

...15 и 16 начинают вращаться с угловой скоростью со, = а, где ю - угловая скорость электродвигателя, и- передаточное число редукторов 19 и 20. В результате сцепления гибких звеньев 14 и 15 с роликами 18 и 19 происходит передача крутящего момента на конусный барабан 8, а через шпонку 9 и на винт 4, При отсутствии проскальзывания между роликами и канатами маховик 6 приобретает начальную угловую скорость о , равнуюЭмМ= 6)максгде 0 - диаметр роликов 18 и 19;45Р- наибольший диаметр конусногобарабана 8,При дальнейшем вращении электродвигателей 24 и 25 происходит сматывание гибких звеньев 14 и 15 с канавок соответственно 11 и 13 и наматывание их на канавки 10 зфи 12. При этом угловые скорости вращенияроликов 18 и 19 и маховика 6 связаны...

Номер патента: 795968

Опубликовано: 15.01.1981

Авторы: Бочаров, Васильев, Григоренко, Ландышев, Мороз, Сафонов, Столяров

МПК: B30B 1/18

Метки: гидровинтовымпресс-молотом

...схема системы управления гидровинтовым пресс- дмолотом,Система содержит источник 1 давления, связанный с газогидравлическимаккумулятором 2 с напорным клапаном3 и с управляющими золотниками 4 и 5, Зосуществляющими подачу рабочей жидкости в цилиндр б, связанный с полэуном 7 пресса, прибор 8 путевого контроля, привод 9 перемещения приборапутевого контроля, связанный с датчиком 10 положения прибора путевогоконтроля, датчик 11 давления газогидравлического аккумулятора, задающее устройство 12, блок 13 сравнения,усилитель 14, датчик 15 скорости,блок 16 сравнения по скорости, связанный с электромагнитом управляющего золотника.Система работает следующим образом.При включении источника 1 давленияпроисходит подача рабочей жидкости...

Номер патента: 804515

Опубликовано: 15.02.1981

Авторы: Григоренко, Мороз, Цой

МПК: B30B 1/18

Метки: винтовой, гидравлический, пресс

...полумуфтой 8. Силовой цилиндр включает в себя шток 13 с поршнем, закрепленный на станине, и гильзу 14. Шарнирная связь осуществляется через подшипник 15, который закреплен на полумуфте 8.Кроме того., на гильзе закреплена порумуфта 16. Ответная полумуфта 17 закреплена на хомуте 18, связанном с маховиком. Последние полумуфты 16 и 7,являются частями дополнительной муфты, включаемой при возвратном ходеРабота пресса осуществляется следующим образом.Соединяют поршневую полость 19 цилиндра б с источником давления - аккумулятором (условно не показан) . При этом полумуфта 8 перемещается вниз, сжимая дружины 3.О, и входит в зацепление с полумуфтой 7. Дальнейшим перемещением гильзы цилиндра.осуществляется ход разгона подвижных частей пресса....

Номер патента: 831626

Опубликовано: 23.05.1981

Авторы: Бочаров, Водяник

МПК: B30B 1/18

Метки: винтовой, пресс

...двигателями. Напряжение а зажимах двигателя 7 будет уменьшаться, а на зажимах двигателя 11 увеличиваться. гона двигателей приложенное к нимнапряжение уравновешивается не только падением напряжения на их сопротивлениях, но и посредством противо-ЭДС двигателей, Вследствие болеебыстрого разгона двигателя 11, приодинаковых потоках возбуждения двигателей 7 и 11, противо-ЭДС двигателя 11 увеличивается быстрее, чем удвигателя 7, Процесс перераспределения напряжений происходит лавинооб 5 О разно до полного разгона двигателя 11 и остановки двигателя 7,Это объясняется тем, что увеличение тока в обмотке возбуждения 12 двигателя 11 происходит одновременно с увеличением напряжения на этом двигателе, увеличивающийся поток возбуждения двигателя 11...

Номер патента: 841997

Опубликовано: 30.06.1981

Авторы: Бочаров, Сафонов, Филькин, Яковенко

МПК: B30B 1/18

Метки: винтовой, пресс

...шестерни 7. Обойма 11 сврим фланцем жестко закреплена на станине 1. Выполнение обоймы 11 в виде сдвоенного кольца обеспечивает точное положение вней шестерен 7 относительно общейоси вращения маховика 5, винта 3 имаховика 6 гайки 4, что исключаетперекосы зубьев, повышаядолговечность 35и надежность работы узла синхронизации контрвращейия маховиков и пресса в целом,7 аПри вращении винта и гайки в подвижных рабочихчастях пресса накапли"вается кинетическая энергия, которая в период рабочего хода трансформируется в полезную работу деформации поковки. При работе в молотовом режиме приводное активное усилие отключается до соприкосновения инстру - мента с заготовкой, выполняя штамповку только эа счет кинетической энергии рабочих частей...

Номер патента: 844378

Опубликовано: 07.07.1981

Автор: Убейволк

МПК: B30B 1/18

Метки: гидровинтовой, двойного, действия, пресс

...6 силового привода и охватывает с одной стороны пяту 7 винта 3. В полости наружного ползуна 5 установлены поршень 8 со штоком 9 и внутренний ползун 10, жестком связанный со штоком 9. Штоковая полость 11 сообщена с магистралью (не показана) подвода энергоносителя (жидкости или газа), а поршень 8 контактирует с подпятником 12.Пресс работает следующим образом.В исходном положении наружный ползун 5 усилием цилиндров 6 удерживается в крайнем верхнем положении, полость 11 сообщена с магистралью подвода энергоносителя, за счет чего внутренний ползун 10, шток 9 и поршень 8 оказываются прижатыми к пяте 7. а последний - к наружномупография, пр. Сапуно ползуну 5, и занимают также крайнее верхнее положение, При ходе наружного ползуна 5 вниз под...

Номер патента: 854740

Опубликовано: 15.08.1981

Авторы: Горбач, Лобозов, Луньков, Мякиненков, Носов, Перепечип, Сафонов, Тамарис

МПК: B30B 1/18

Метки: винтовой, двойного, действия, пресс

...э.аданное расстояние да крайнегонижнего положения подвижная поперечина 14 упирается в штоки гидроцилиндров 16, которые оказываютсопротивление перемещению поперечины.Под действием усилия, развиваемогогидроцилкндрами в резьбовых соединени.ях гайки 6 и винта 7 к корпуса 5 иподвижной поперечины 14 возникаюткрутящие моменты, направленные в сторону вращения винта 7,Момент в резьбе между гайкой 6 ивинтом 7 равенМ= Г 2 Игде й -средний диаметр резьбы винтаЙ,( -угол наклона резьбы винта 7;Г -усилие развиваемое гкдрацилиндрами 16,Момент в резьбе между корпусом 5к подвижной поперечкной 14 равенЙ 2.1 = Г- " усЛ 2Ргде Й - средний диаметр резьбы кар 2пуса 5;с( - угол наклона резьбы корпуса 5,Суммарный момент, действующий накорпус 5 к гайку 6ду22Под...

Номер патента: 345748

Опубликовано: 15.09.1981

Авторы: Филькин, Яковенко

МПК: B30B 1/18

Метки: гидровинтовой, завод, механических, прессов, тяжелых

...участки с уплотнениями, на одном конце, наиболеетонком,-неаамотормозящую резьбу много- или однозаходную, а на другом -крепежную резьбу, Колонны несамотормозящей резьбой соединены с гайками 9,В зубчатые зацепления гаек с махоховиком во время работы машины непрерывно подводится жидкая смазка, которая собирается под машиной в кожухах14-16 и отводится в резервуар дляповторного использования после очистки. Гайки 9 имеют ходовую посадкув опорных фланцах 8,Работает гидровинтовой пресс-мо 35лот следующим образом,Через клапанные сливные устройства полости цилиндров возвратных устройств 5 соединяются со сливными тру 40бопроводами. В рабочие цилиндры 3 через наполнительную гидроаппаратуру подается жидкоств низкого давления,чтобы выполнить...

Номер патента: 641710

Опубликовано: 23.09.1981

Авторы: Деордиев, Кононов, Макушин, Масленников, Новиков, Платонов

МПК: B30B 1/18

Метки: винтового, гидромотор, пресса, привода

...пазы 7, с помощью которых ро. 5 тор расчленен на отдельные секторы. Наклон.ные плоскости 8 профильных пазов в процес.се работы взаимодействуют с вытеснителями 6. В каждом секторе ротора имеются подводя.щие каналы 9, Силовой блок 1 предназначен 1 о для вращения винта в одну сторону, а при помощи донолиительного блока 2 осуществляет.ся вращение винта в другую сторону, для че го вытеснители 6 и наклонные плоскости про.фильных пазов 7 ротора в дополнительном бло. ке развернуты в противоположную сторону от. иосительно оси гидромотора ротора.Вращение ротора осуществляется от источника 10 давления, связанного через распределительные устройства 11 и 12, трубопроводы 13го и 14 и подводящие каналы 9 с замкнутыми гидравлическими полостями...

Номер патента: 870187

Опубликовано: 07.10.1981

Авторы: Бочаров, Ганаго, Гусев, Руда, Сафонов, Смольянинов, Степанов, Субич, Церна, Шашков, Ягудин

МПК: B30B 1/18

Метки: винтовой, пресс

...б и маховик 5. При вращении конуса б маховиказвено 9 наматывается на канавку 7 конуса 6, одновременно: сматываясь с барабана 13. При этом длинасмотанной части звена 10 равна длиненамотанной части звена 9 на конус б, 60обеспечивая тем сажм предварительныйнатяг. звеньев 9 и 10. Ролик 22 обеспечивает горизонтальное направлениезвена 10 в одной плоскости со звеном 9, 65 Проскальзывание звеньев 9 и 10 относительно конуса б и барабана 13 отсутствует благодаря жесткому закреплению концов канатов относительно конуса и барабана,Благодаря усилию звена 10, действующего.на конус 6, возникает крутящий момент, под действием которого конус б, маховик 5 и винт 3 приобретают начальную угловую скоростые М(н) равнуюгде д - диаметр барабана 13,Оввай...

Номер патента: 876490

Опубликовано: 30.10.1981

Авторы: Луньков, Мякиненков, Сафонов, Степанов, Субич, Церна

МПК: B30B 1/18

Метки: винтовой, пресс

...винта 4 установлен маховик 6 и усеченный конус 7, На боковой поверхности конуса 7 выполнены двухзаходнце спиральные винтовые канавки с шагом равным шагу винта. При этом канавки расположены попарно параллельно и повернуты одна относительно другой на угол 180,В канавках расположены гибкие звенья 8 и 9, например канаты (клиновые ремни, цепи и т. п.). Концы канатов 8 и 9 закреплены посредством планок 1 О и 11 в верхней части конуса 7, а планок 12 и 13 в нижней части конуса 7. Канаты 8 и 9, сбегая с конуса 7, охватывают соответственно ролики 14. и 15, установленные жестко на валах соответственно электродвигателей 16 и 17, смонтированных на кронштейнах 18 и 9.Винтовой пресс работает следующим образом,Перед включением пресса ползун 2...

Номер патента: 897584

Опубликовано: 15.01.1982

Авторы: Бочаров, Егоров, Сафонов

МПК: B30B 1/18

Метки: винтовой, двойного, действия, пресс

...связан с наружным винтом 8, свинчивающимся с неподвижно установленной в станине 1 гайкой 9. В нижнейчасти наружного винта 8 установленафрикционная полумуфта 10 с пружинами 11 и регулировочными гайками 12.На полумуфте 10, имеющей шлицевоесоединение с винтом 8, шарнирно установлен кронштейн 13, связанный соштоками силовых цилиндров 14, жесткозакрепленных на наружном ползуне 2На торце винта б жестко закрепленфрикционный диск 15. В верхней части винта 8 жестко закреплен маховик16. Рабочие части штампа 17 - 19жестко закреплены на внутреннем 4и наружном 2 ползунах и столе 20пресса,Винтовой пресс работает следующим образом.При включении привода пресса, например гидромоторов, силовые цилиндры 14, преодолевая усилие пружин 11,отжимают...

Номер патента: 897585

Опубликовано: 15.01.1982

Авторы: Ашурков, Бовыкин, Бочаров, Попов, Салов, Сафонов

МПК: B30B 1/18

Метки: винтовой, пресс

...на скосы внутреннего ползуна 13, а упоры 14 элементами качения 19 опираются на направляющие планки 20, имеющие поперечные пазы и установленные на станине с возможностью регулирования по высоте. Верхняя половина штампа 21 крепится к наружному ползуну 2, нижняя половина штампа 22 - к столу пресса, а деформирующий инстру. мент 23 - к внутреннему ползуну 13.Пресс работает следующим образом.В исходном состоянии оба ползуна пресса находятся в крайнем верхнем положении, а маховик 10 заторможен. При включении привода маховик 10 и связанный с ним приводной винт 7 начинают вращаться. Гайка 4 с корпусом 3, а также оба ползуна 2 и 13 начинают перемещаться вниз. При этом элементы качения 19 упоров 14 катятся по направляющим планкам 20. В момент...

Номер патента: 927555

Опубликовано: 15.05.1982

Авторы: Ашурков, Бовыкин, Бочаров, Сафонов

МПК: B30B 1/18

Метки: винтовой, пресс

...и под действием продолжающегося вращения основного винта - с приводным маховиком 10 начинают вращаться гайка 6 и винты 5 и 13, чтовызывает одновременное поступательное движение внутреннего ползуна 3 вниз, а системы траверсы 20 и дополнительного ползуна 22 с тягами 2 вверх. Происходит двухстороннее деФормирование заготовки в штампе пуансонами 28 и 30,Усилие деформирования замыкается через винтовые пары внутреннего и наружного ползунов 2 и 3 на штамп. Усилие Рд зажима полуматриц, таким образом, пропорционально. усилию деФормирования Рв и зависит от геомет рических размеров винтовых парР= Р (- 1 + РЩ, 1;р11 н Р 11 н где Р - усилие внутреннего ползу(на 3;Р - усилие дополнительногоползуна 22; с траверсой и дополнительным ползуном с помощью...

Номер патента: 927556

Опубликовано: 15.05.1982

Авторы: Бочаров, Егоров, Сафонов

МПК: B30B 1/18

Метки: винтовой, двойного, действия, пресс

...связаны между собойдифференциальным винтом 6, которыйчерез подпятник 7 соединен с приводным винтом 8, свинчивающимся с,гайкой 9, установленной в станинеНа приводном винте 8 установленадополнительная гайка 10, свинцивающаяся с полым винтом 11, жесткозакрепленным на траверсе 12, установленной на пружинах 13 в направляющих 11 наружного ползуна 2 и связанной через подшипник 15 и 16 снажимным диском 17, соединенным шлицами с приводным винтом 8 и взаимодействующим с Фрикционной прокладкой 18, закрепленной на торце дифФеренциального винта 6. Дополнительная гайка 10 опирается на бурт19 приводного винта 8 и жесткосоединена с поводком 20, взаимодействующим через толкатель 21 с регулируемым упором 22, закрепленным настанине 1, На приводном...

Номер патента: 944949

Опубликовано: 23.07.1982

Авторы: Бовыкин, Бочаров, Носов, Салов, Сафонов, Тамарис

МПК: B30B 1/18

Метки: винтовой, пресс

...поперечиной 26, в которой установлен цилиндр 27, шток 28 которого связан с ползушкой 29, установленной в нижней траверсе станины . Ползушка 29 связана с пуансоном 30, установленным в нижней полуматрице 31 штампа. Верхняя полуматрица 32 штампа закреплена на наружном ползуне 2, а пуансон 33 закреплен на внутреннем ползуне 3. Для обеспечения заданной степени деформации поковки на станине 1 пресса установлены регулируемые упоры 34, выполненные, например,в виде клина. Пресс работает следующим образом.Перед началом работы пресса наружный 2 и внутренний 3 ползуны находятся в крайнем верхнем положении, а дополнительный ползу н, состоящий из элементов 23 - 26, находится в крайнем нижнем положении. В крайнем нижнем положении находится также...

Номер патента: 946974

Опубликовано: 30.07.1982

Авторы: Бовыкин, Бочаров, Луньков, Мякиненков, Перевозчиков, Перепечин, Попов, Салов, Сафонов

МПК: B30B 1/18

Метки: винтовой, двойного, действия, пресс

...выполнен профильным иразмепиется в профильном пазу внутреннего ползуна 3 с возможностью перемещения в нем.Упоры-фиксаторы 13 могут быть выпсйнены также с пружинами 20, поджимающими их к скосам внутреннего ползуна,выпапненным без пазов.Планки 19 расположены в дополнительных направляющих станины 1, имеютпазы и регулировочные винты 21, с помоп 1 ью которых осуществляется настройка планок по высоте. Для удобства настройки в планках выполнены упоры 22,по которым определяется положение планки относительно наружного ползуна вкрайнем нижнем положении его,К наружному ползуну 2 крепится верхняя половина штампа 23, нижия половина штампа 24 - к столу пресса, а деформирующий инструмент 25 - к внутреннему ползупу 3. винт 4 начинают вращаться,...

Номер патента: 954255

Опубликовано: 30.08.1982

Авторы: Бабич, Изотов, Клочков

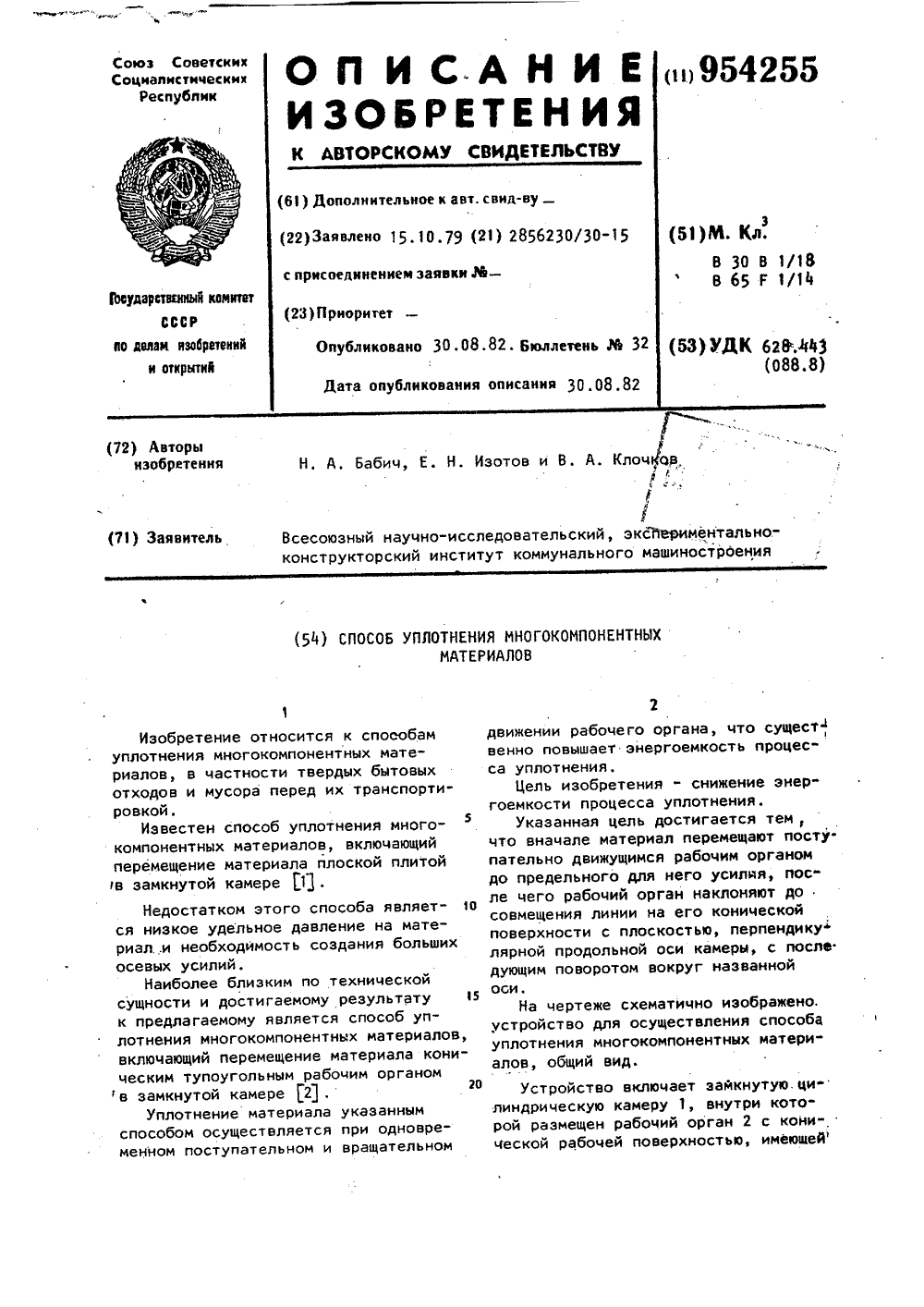

МПК: B30B 1/18

Метки: многокомпонентных, уплотнения

...А. НефедовРедактор Н. Безродная Техред Т,Маточка Корректор Е. Рашко е е Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 6350/13 филиал ППП "Патент", г. Ужгород, ул. Проектная,3тупой угол при вершине. Рабочий ор.ган 2 кинематически связан с гидроцилиндром 3 посредством шарнирногосоединения 4, и ему при помощи механизма 5, сопряженного со штоком гидроцилиндра 3, сообщается вращательное движение.Способ осуществляется следующимобразом,IПосле заполнения камеры 1 многокомпонентным материалом, напримертвердыми бытовыми отходами, рабочиморганом 2 вначале осуществляется ихпоступательное перемещение вдолькамеры до предельного для рабочего Ооргана усилия,...

Номер патента: 956299

Опубликовано: 07.09.1982

Авторы: Бовыкин, Бочаров, Попов, Салов, Сафонов

МПК: B30B 1/18

Метки: винтовой, пресс

...(непоказаны), винт 8 и маховик 10 начи 35нают ускоренно совершать винтовоедвижение вниз. Ползуны 2, 4 и 11 ускоренно перемещаются вниз с одинановой скоростью. Ступенчатый винт 6в этот момент не вращаетсщ, так какползуны 2 и 4 связаны между собойтормозным устройством (любой известной конструкции). При подходе к нижнему положению полуматрицы 14 и 15 соприкасаются и наружный ползун 2 останавливается. Приводной винт 8 проЯ 5должает движение вниз и передаетусилие через подпятник 7 ступенчатому винту 6, который начинает ввинчиваться в гайку 3 и совершает враща"тельное и поступательное движениевниз,Так как ступенчатый винт 6 свинчивается с гайкой 5 резьбой противоположного направления, чем с гайкой3, полэун 4 ускоренно...

Номер патента: 961991

Опубликовано: 30.09.1982

Авторы: Боков, Воробьев, Холмогоров

МПК: B30B 1/18

Метки: винтовой, пресс

...работает следующим образом.От электродвигателя 25 через ременную15 передачу вращается шкив 12, Вместе со шкивом 12 вращается фрикционный диск 9, а через шестерни 18 вращаются каретка 14, приводной маховик 15 и фрикционный диск 16, причем диски 19 и 16 вращают ся в разные стороны, а винт 4 заторможен тормозом 26. Все перечисленные детали постоянно вращаются от электродвигателя 25 и обладают большой инерционной массой,Для совершения технологической операции тормоз 26 освобождают, переме 25 шают полумуфту 9, после ее перемещения диск 16 зажимается между полумуфтами 7 и 9 и происходит вращение винта 4, с расположенными на нем деталями 7, 9, 10, 16, 8 и маховиками 20 и 21. Ползун 2 перемещается вниз, В определенном заданном месте,...

Номер патента: 965797

Опубликовано: 15.10.1982

Авторы: Живов, Шолохова

МПК: B30B 1/18

Метки: винтового, пресса, узел, установки

...плит втулок и сочлененных,с 2втулками колонок., закрепленных надругой плите, а амортизаторы размещены между плитами,На фиг. 1 показан узел установкивинтового пресса, общий вищ иафиг. 2 - разрез А-А на Фиг. 1.Узел установки содержит плиту 1,закрепленную на подошве станины 2винтового пресса и плиту 3, закрепленную на основании 4, на плите 1смонтированы направляющие втулки 5,а на плите 3сопряженные с отверстиями втулок колонки 6. Между плитами смонтированы амортизаторы .7.На плите 3 выполнены отверстия длякрепления ее к основанию 4.При ударе по поковке станина пресса движется вниз, нагружая Фундамент,вызывая вибрации грунта и строительных сооружений, находящихся вблизипресса. Одновременно из-за моментатрения в винтовой паре, и.пяте, который...
