B29C 53/08 — труб

Номер патента: 195086

Опубликовано: 01.01.1967

Автор: Онофрейчук

МПК: B29C 53/08, B29C 53/42

Метки: термопластов, цилиндрических

...отовления ание изде разогрет товки тка рительно аметра.изготовле рмопласт зогретой сваркой ичающий ени пзг формов атывания ной заго ю предва имого ди зом. 20тер- вкаприсоединением заявкиИзвестен способ изготовления цилиндрических изделий из термопластов путем формования на оправке разогретой листовой заготовки с последующей сваркой шва и съемом готового изделия. В этом случае для изделия каждого диаметра нужно изготавливать соот ветствующую оправку.По предлагаемому способу формование изделия производят путем закатывания разогретой листовой термопластичной заготовки тканью на оправку, на которую предварительно намотана ткань до необходимого диаметра,Благодаря такому отличию можно получать изделия разных диаметров без изготовления...

Номер патента: 263854

Опубликовано: 01.01.1970

МПК: B29C 53/08, B29C 53/42, B29C 55/02 ...

Метки: 263854

...материалов, в частности из фторопласта, методом глубокой вытяжки жестким пуансоном нагретой листовой заготовки через протяжную матрицу с прижимным кольцом.Однако при изготовлении изделий из полностью нагретого листа трудно обеспечить одинаковую толщину дна и боковых стенок изделий вследствие большей деформации центрального участка, образующего дно.Предлагаемый способ позволяет устранить отмеченный недостаток и повысить качество изделий благодаря тому, что нагреву подвергают кольцевой участок заготовки, находящийся между матрицей и прижимным кольцом, а вытяжку осуществляют охлаждаемым пуансоном. Температура нагрева заготовки принята такой, чтобы при достаточном повышении пластичности материала, в нем не происходили 20...

Номер патента: 311764

Опубликовано: 01.01.1971

Авторы: Полоцкий, Семенов, Тавастшерна, Терентьев

МПК: B29C 53/08

Метки: 311764

...Н. Л. Полоцкий, Е. И. Семе Заявитель Всесоюзный научно-иссле и специальныС целью повышения каи повышения производитбодную от наполнителя,сжимают по окружностиНого диаметра и охлаждток непосредственно за пного инструмента.Процесс гнутья трубы изполимерного материала поспособу поясняется чертежПредварительно прогретутического состояния трубуустанавливают на шаблоприжима 3, возле которогобочный инструмент в видека 4. На корпусе ролика заБ, по которой подают охлнапример воду.Шаблон и ролик имеют рзамкнутое круговое сечение 2торый меньше наружного диаметра 01 на 1 - 2% . В результате, когда труба находится между шаблоном и роликом, она сжимается по окружности, по котороп действует сжи мающее равномерно распределенное контактное...

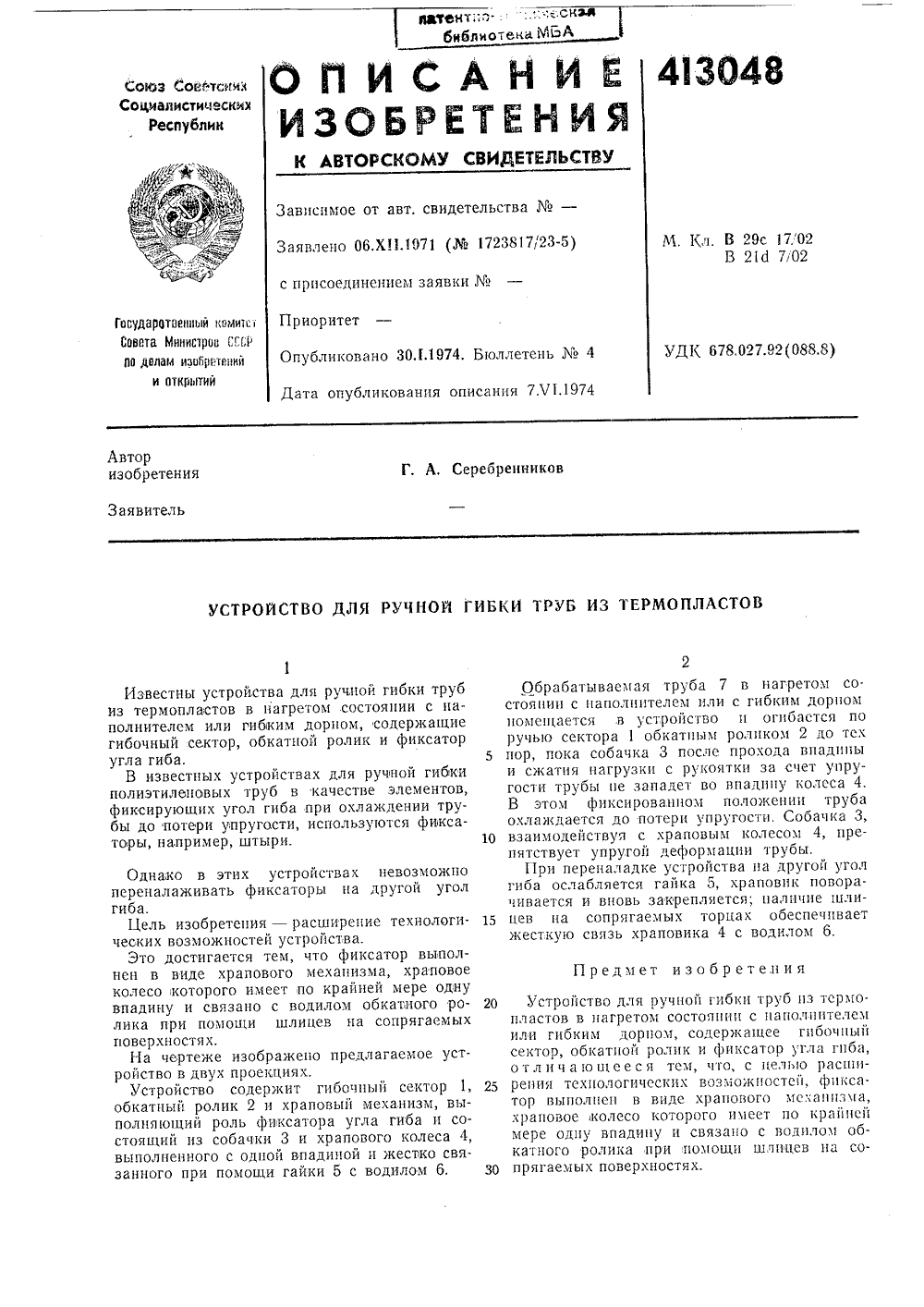

Номер патента: 413048

Опубликовано: 30.01.1974

МПК: B21D 7/022, B21D 9/15, B29C 53/08

Метки: 413048

...и вновь закрепляется; наличие шлицев на сопрягаемых торцах обеспечивает жесткую связь храповика 4 с водилом 6. ы устроистваластов в цагрм или гибквсектор, обкат стцых устрой ецовых труб щих угол ги тери упругос ример,штыр ах для ручкиной гибки качестве элементов, при охлаждении труиспользуются фиксаствах невозможно ы на другой угол Однако в этих устроипереналаживать фиксаторгиба,Цель изобретения - расширение технологических возможностей устройства.Это достигается тем, что фиксатор вцен в виде храпового механизма, храколесо которого имеет по крайней меревпадину и связано с водилом обкатного ролика при помощи шлицев на сопрягаемыхповерхностях.На чертеже изображено предлагаемое устройство в двух проекциях,Устройство содержит...

Номер патента: 434016

Опубликовано: 30.06.1974

Авторы: Автоматизации, Бриедис, Бушевиц, Даиелсон, Ибрагимов, Сойфер, Центральное

МПК: B29C 53/08

Метки: гнутья, полимерных, станок, термопластичных, труб

...14 и 15 от емкости 16, в которой находится масло.В емкости 16 установлен насос и подогреваю щсе устройство 1 не показаны).К блоку 10 прикреплена пробка 17, входящая в изгибаемую трубу 18.Формующее устройство выполнено из двухразьемных половин участка тора 19 и 20 с ру башками охлаждения, к которым подведенышланги 21 - 24. Шланги 21 и 23 подсоединяются к источнику холодной воды, а шланги 22 и 24 опускаются в сливной колодец канализации.Верхняя и нижняя части формующего устройства в рабочем положении фиксируются эксцентриковымп зажимами 25. Соотношение осевых длин нагревательной камеры и формующего устройства выбрано в пределах 1:25 -Процесс гнутья пластмассовых труб происходит,следующим образом.Изгибаемая труба 18 закладывается в...

Номер патента: 1172740

Опубликовано: 15.08.1985

Авторы: Андрющенко, Анищенко, Найденов, Паша

МПК: B29C 53/08

Метки: отбортовки

...3 расположен между зажимом 1 и хвостовиком 6. Торцовая поверх ность кронштейна 2 расположена под углом к оси хвостовика 6, равным углу М при основании конуса 5, что обеспечивает параллельность одной из образующих конуса 5 оси хвостовика 6.ЗО Угол при вершине конуса 5 должен быть не менее половины угла (3 отбортовки. Для исключения крепления хвостовика 6 в приводе его осевого вращения с эксцентриситетом конус 6 соединен с кронштейном 2 так, что образующая конуса 5 совпадает с осью хвостовика 6, С целью фиксации окончательных размеров изделия предусмотрен калибровочный бурт 7, расположен-о ный под заданным углом отбортовки. Для того, чтобы кронштейн 2 имел меньшие габариты в зоне деформации и не мешал процессу отбортовки, подшипник 4...

Номер патента: 1299674

Опубликовано: 30.03.1987

Авторы: Андрющенко, Анищенко, Найденов, Паша

МПК: B21D 41/02, B29C 53/08

Метки: инструмента, раздачи, ротационной

...по взаимно параллель 10 ным плоскостям (АЕ(.Г). Четырехгранник с основанием АЕГ 1. (фиг. 6) разделяют четырьмя плоскостями, пересекающимися с плоскими гранями четырехгранника под углом у=60, а попарно между собой - под углом =120. Отделенные таким образом две призмы с основаниями АМ 1. и ЕМГ соединяют с оставшейся призмой с основанием НК 1. по плоским боковым граням и жестко скрепляют в плоскостях оснований.Если инструмент имеет форму усеченной 20 пирамиды, то исходной заготовкой для его изготовления выбира 1 от усеченный конус с радиусами оснований, равными сторонам треугольников Рело, лежащих в соответствующих основаниях инструмента. Разметку заготовки под разделение целесообразно производить аналогично первому варианту изготовления...

Номер патента: 1331660

Опубликовано: 23.08.1987

Автор: Хомсков

МПК: B29C 53/08, B29D 23/22

Метки: изогнутыми, концами, резиновых, трубок

...стержни 4 и поворотные основания 5. Основания 5 шарнирно смонтированы по торцам короба 1 посредством осей 6 с возможностью поворота в вертикальной плоскости На ножках 2 смонтированы собачки 7 для фиксации оснований 5 в заданном положении. Собачки 7 жестко закреплены на осях 8 и выполнены поворот. ными относительно короба 1 и оснований 5 при помощи ручек 9. Для поворота оснований 5 имеются руски 10. Изогнутые стержни 4 одними концами жестко закреплены на соответствующих основаниях 5 в шахматном порядке.Устройство работает следующим образом.Левое основание 5 при помощи ручки 6 поворачивается против часовой стрелки и фиксируется в крайнем положении при помощи собачки 7. На все изогнутые стержни надевают сырые резиновые трубки 1 до упора...

Номер патента: 1421540

Опубликовано: 07.09.1988

Авторы: Хомсков, Юдин

МПК: B29C 53/08, B29D 23/00

Метки: изогнутыми, концами, резиновых, трубок

...неподвижно закрепленными на нихоцчими концами посредством штифтов 6изогнутыми стержнями 7 с помощью стоечной с и полочной Й частей смонтированы на планках 4. Основания 5 .приприложении силы вдоль короба перемещаются влево и вправо по направляющимпланкам 4 между упорами 8, жестко щзакрепленными на торцах направляющихпланок,Устройство работает следующим об-разом.Левое основание выдвигается влево, 5а правое - вправо от короба по направляющим планкам. Сырые резиновые трубки 9 одними концами надеваются наизогнутые стержни, а прямой частьюукладываются в короб. После того, как 40на все изогнутые стержни надеты резиновые трубки, правые и левые основания вместе с надетыми на стержни трубами 9 перемещаются в сторону короба.По мере надобности...

Номер патента: 1435477

Опубликовано: 07.11.1988

Авторы: Белков, Рудовский

МПК: B29C 53/08

Метки: гибки, термопластичных, труб

...этом толщина стенок трубы практически не изменяется. 1 з.п. ф-.ы, 3 ил.1435477цесса гибки трубу 15 охлаждают и освобождают из оправкл, предварительно разобрав замковые устройства 12, Устройство для гибки готово к осуществлению гиба следующей трубы.Предлагаемое устройство повышаеткачество гибки термопластичных труб, так как его конструкция обесйечивает надежную фиксацию трубы в оправке и позволяет устранить утонь шеи не внешней10 части трубы за счет сохранения неизменной ее длины, а также устранить утолщение внутренней части трубы за счет выдавливания избыточного материала и обрезки его острыми кромками секций,Формула изобретения1. Устройство для гибки термопластичных труб, содержащее гибкую оправку,20 выполненную из набора отдельных...

Номер патента: 1435487

Опубликовано: 07.11.1988

Авторы: Кругляков, Лагунов

МПК: B29C 53/08, B29D 23/00

Метки: дорна, рукава, съема

...13 и 14 совпадают. Датчик 32 установлен на расстоянии 1. от плоскости ножейби 7,При подаче рукава 33 в резательное устройство 2, его торцевая поверхность взаимодействует с датчиком 32, который останавливает горизонтальное перемещение рукава и выдает сигнал в блок управления (не показан) о налиции рукава в реза- тельном устройстве. Блок управления обеспечивает заданную последовательность выполнения команд исполнительными механизмами устройства.Из блока управления следует команда на опускание верхней опоры 26 цилиндром 27,При опускании верхней опоры 26 своей поверхностью Е она перемещает рукав 33 церез дисковые ножи 7 и 8 и тем самым разрезает рукав. Боковые поверхности В и Г корпуса 3 предотвращают касание поверхности дорна рукава с...

Номер патента: 1463500

Опубликовано: 07.03.1989

Авторы: Васько, Власенко, Пацеля, Шихненко

МПК: B29C 53/08

Метки: гибки, дорн, термопластичных, труб

...легко деформируется, и производят гибку. После охлаждения дорн извлекают из тпчбы,1463500 Формула изобретения Составитель И. ФроловаРедактор И. Шмакова Техред И. Верес Корректор А. ОбручарЗаказ 719/18 Тираж 536 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина,01 Изобретение относится к технике обработк термопластичных материалов и может б ть использовано для гибки термопластичн х труб.Целью изобретения является расширение т 1 хнологических возможностей за счет упрощения обслуживания при гибке в полевых условиях.На чертеже показан предлагаемый дорн, общий вид с частичным...

Номер патента: 1475812

Опубликовано: 30.04.1989

Автор: Страхов

МПК: B29C 53/08

Метки: гибки, полимерных, термопластичных, труб

...В - В на фиг. 3.Устройство содержит зафиксированную 15 выпуклостью вверх в корпусе 1 с помощью шпилек 2 гибочную оправку 3. С обеих сторон к корпусу 1 прикреплены блоки 4, через которые перекинуты тросы 5, закрепленные на нижней плоскости гибкого прижима 6 хомутами 7 перпендикулярно плоскости изги ба. На обоих концах тросов закреплены противовесы 8. Устройство для нагрева (не показано) связано с поворотным штуцером 9 для подачи газообразного теплоносителя в полость изгибаемой трубы 10. Толщину гиб кого прижима 6, количество и массу противовесов 8 определяют в зависимости от массы трубы и ее пружинения.Устройство работает следующим образом.На стенках корпуса 1 с помощью шпилек ЗО 2 устанавливают по заданному радиусу гиба гибочную оправку...

Номер патента: 1481082

Опубликовано: 23.05.1989

Авторы: Лущенко, Морозов, Рожков, Средний, Тихонов, Чернобельская

МПК: B29C 53/08, B29D 23/00

Метки: автоматическим, линиям, межоперационного, накопления, цилиндрических

...включается автоматический режим работы. Дорны 49 поочередно одинза другим встык подаются из магазина, 2линии 39,При прохождении дорнов 49 через линию 39 производится наложение. внутренней камеры на дорны, разделение их междусобой и подача дорнов с заготовками вмагазин 2 линии 40 оплетения нитью.Из магазина 2 дорны с заготовками встыкподаются автоматически в оплеточную машину, производится оплетение нитью, разделение двух соседних заготовок и выдачаих в приемное средство 32 магазина 3 длявыгрузки. Включается привод 36, дорн 49 сзаготовкой механизмом 34 на призмах 35поднимается в крайнее верхнее положениев зону транспортера-адресователя 1.Толкатели 15 транспортера-адресователя1, перемещаемые цепью 4 участка 14каждого ручья...

Номер патента: 1691125

Опубликовано: 15.11.1991

Авторы: Загиров, Кудряшов, Нурутдинов

МПК: B29C 53/08

Метки: металлической, оболочкой, отводов, полимерной, трубы, футерованной

...кольца 3 и внутренней защитной оболочки 2 прижимаются к стенке металлической трубы 1 и закрепляются относительно нее, Кольцевые зазоры между стенкой металлической трубы и оболочкой герметизируют (не показана). Подготовленный отрезок футерованнай трубы устанавливают в неподвижный 4 и подвижный 5 захваты трубагибачнага станка (не показан), закрепляют в них и вращением поворотного стала 6 изгибают, 1691125При этом закрепленная на концах защитная полимерная оболочка 2 деформируется совместно с трубой 1 на одну и ту же величину ь = е (фиг,4), что приводит к сни 3жению уровня действующих в оболочке сжимающих+ ои растягивающих -(т напряжений и сжимающих+Г и растягивающих -Г усилий. Вакуумирование загерметизированного зазора между стенкой...
