B28C — Подготовка глины; приготовление смесей, содержащих глину или вяжущие, например гипсовые

Номер патента: 1250468

Опубликовано: 15.08.1986

Авторы: Белоглазов, Загороднов

МПК: B28C 5/14

Метки: смеситель

...втулкой 7,н входящие с ней в зацепление неуравновешенные сателлиты 12, оси 3 которых соединены с корпусомчерезводило 4 и механизм 15 свободногохода. Между корпусом 1 и шестерней 11установлены упругие элементы 16 и 17.Привод вала 6 осуществляется от двигателя 8 через клиноременную передачу 19,Смеситель работает следующим образом.Двигатель 18 через клиноременнуюпередачу 19 приводит во вращениевал 6 с втулкой 7 и косозубую солнечную шестерню 11, Последняя приводит во вращение неуравновешенныесателлиты 12, Возникакацая от дебаланса центробежная сила действуетна ось 13. Водило 14 и оси 13 перемещаются только в сторону, противоположную вращению вала 6, что обеспечивается механизмом 15 свободногохода, Таким образом, каждый оборотсателлитов 12...

Номер патента: 1250469

Опубликовано: 15.08.1986

Авторы: Безбородов, Бекишев

МПК: B28C 5/16

Метки: гидродинамический, смеситель

...крьппке 13 40подают воду при вращающемся рабочеморгане и после подачи воды загружают тонкомолотые компоненты газосиликатной смеси.Смешивание тонкомолотых компонентов 45газосиликатной смеси и воды производится рабочим органом, укрепленнымна валу 8, в конусе 17 - его гребным винтом 10 и на выходе из неговнизу конического участка 3 - смешивающим приспособлением в виде диска 11с лопатками 12. Гребной винт 10 рабочего органа всасывает смешиваемуюсред; в конус 17, смешивает ее и подает на диск 11 с лопатками 12, под 55действием которых внизу конусногоучастка 3 производится последующее 69 йной смеси. Так, при вращающемся с высокой скоростью рабочем органе смесителя гребной винт 11 за счет отогнутых его лопастей и параболической поверхности...

Номер патента: 1250470

Опубликовано: 15.08.1986

Авторы: Васин, Гуйтур, Жбанов

МПК: B28C 5/16

Метки: смеситель-активатор

...1 н виде двух четырехугольных пластин 12 и 13. Пластины образуют ребра 14 и кавитационные крылья: нижние 15 и верхние 16 с отверстием 17, Два противоположных угла каждой из пластин 12 и 13 отогнуть с образованием открытой с торцов полости между пластццами 12 и 13, причем ширина каждой пластины 12 и 13 составляет половицу ее длть, а длина отогнутой ее части составляет половицу ее ширины, при этом каждьй ньперасположенцьп смесительный элемент повернут отцостельно цижерасположенного на с 0оСмеситель-активатор работает следующим образом.В патрубок 4 подают цемент и воду, Одновременно включают электродвигатель, который приводит но вращение привод с налаьти 7 и 8 и смесительными элементами 11, (кавитационьтми крыльями 5 и 16) против часовой -...

Номер патента: 1250471

Опубликовано: 15.08.1986

Авторы: Ахвердов, Довнар

МПК: B28C 5/46

Метки: активации, раствора, цементно-песчаного

...изображено 5устройство для активации цементнопесчаного раствора; на фиг, 2 - сечение А-А на фиг, 1,Устройство состоит из виброемкости 1, установленной на амортизаторы 202 приемной 3 и выходной 4 течек,электропривода 5, приводящего во вращение вал 6, на котором неподвижнозакреплены диски 7, имеющие на краювырез и вертикально установленный 25нож 8, причем в каждом последующемдиске вырез смещен на 180 относиотельно вышерасположенногоВ теледиска со стороны рабочей поверхностив шахматном порядке в направлении от 30опериферии к центру под углом 30-75выполнены углубления 9. Электропривод 5 и вертикальный вал 6 с дисками 7 установлены на раме 10, котораяприкреплена к основанию-Фундаменту.На внутренней поверхности емкости 1закреплены...

Номер патента: 1251940

Опубликовано: 23.08.1986

Авторы: Лисов, Морозов, Песковой, Трухан

МПК: B01F 7/02, B28C 5/14

Метки: смеситель

...оси мешалки и оси вращения поводка и проходит через точку их пересечения.На фиг. 1 изображен смеситель, общий вид; на фиг. 2 вид А на фиг. 1; на фиг. 3 кинематическая схема смесителя; на фиг. 4 - вид В на фиг. 3.Смеситель содержит емкость 1 с загрузочным 2 и разгрузочным 3 люками, мешалку 4, вал 5 которой проходит через уплот 15 20 25 30 35 40 45 50 55 няющую диафрагму 6, зажатую фланцами 7. На валу 5 установлена подвижно чаша 8. Поводок 9 выполнен в виде скобы и одной стороной соединен неподвижно с валом привода 10, а другой - шарнирно с чашей 8. Причем ось этого шарнирного соединения г - г перпендикулярна оси мешалки у - у и оси вращения поводка х - х и проходит через точку их пересечения О. Чаша 8 с помощью тяги 11...

Номер патента: 1252184

Опубликовано: 23.08.1986

Авторы: Гончаренко, Ковтун, Туренко, Федоров

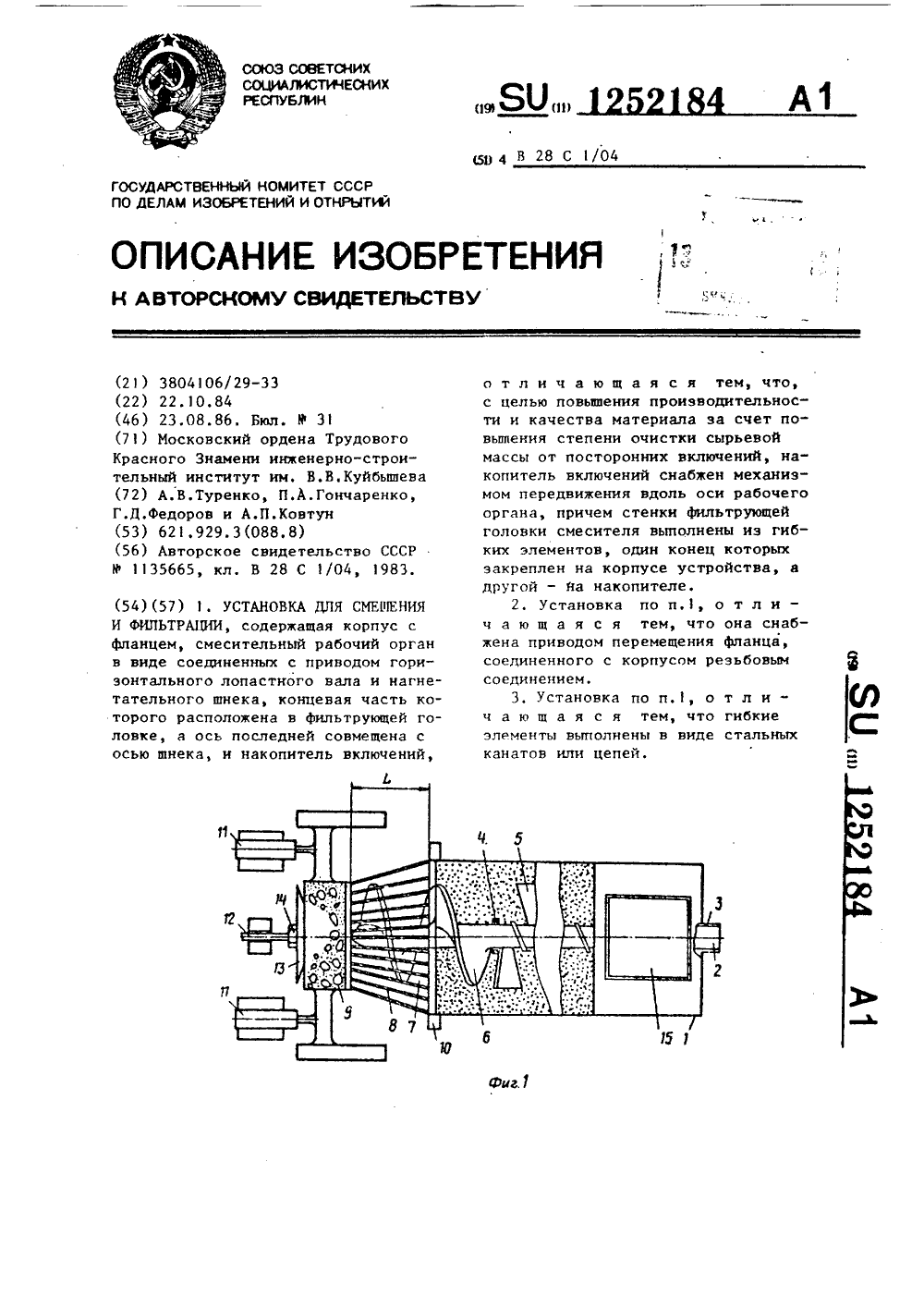

МПК: B28C 1/04

Метки: смешения, фильтрации

...от фланца 10 он может совершать при помощи механизма 12 передвижения возвратно-поступательные перемещения, 40Выходное отверстие накопителя в процессе фильтрации сырьевой массы закрыто подвижным запорным конусом 13, Фиксируемым на горизонтальном валу 4 гайкой 5. Загрузка осущест вляется через загрузочное отверстие.Установка для смешения и фильтрации работает следующим образом.Сырьевая масса поступает в загрузочное отверстие н перемешивается 50 лопастями 5, одновременно продвигаясь к нагнетательному шнеку 6, который захватывает массу и подает ее в головку. Поскольку выходное отверстие накопи-еля 9 закрыто запор ным конусом 13 и, кроме того, стальные канаты образуют головку переменного сечения с меньшим сечением на входе в накопитель 9,...

Номер патента: 1252185

Опубликовано: 23.08.1986

Авторы: Гончаренко, Ковтун, Туренко, Федоров

МПК: B28C 1/04

Метки: головка, фильтрующая

...только во время очистки копильника механизма 13,Лопастной вал 6 соединен с нагнетательным шнеком 14-,- Работа фильтрующей головки осуществляется следующим образом.Сырьевая масса поступает в корпус смесителя 5 и перемешивается лопастным валом 6, одновременно продвигаясь к нагнетательному шнеку 14, который захватывает массу и подает ее в фильтрующую головку.Сырьевая масса, дойдя до шиберного затвора 12, заполнив накопитель 3, начинает выдавливаться через фильтрующие щели головки, Посторонние твердые включения, частично внедряясь острыми гранями, застревают между гибкими элементами, частично проталкиваются в накопитель 3. Так как фильтрующие щели имеют больший зазор у корпуса смесителя, то масса выдавливается более интенсивно у...

Номер патента: 1252186

Опубликовано: 23.08.1986

Авторы: Максимов, Самусева, Чикноворьян

МПК: B28C 5/04

Метки: гравитационный, смеситель

...щиток 7, на внешней поверхности которого закреплены полосовые электроды 8, соединенные с электросетью, например, трехфазной. На внутренней поверхности секторного щитка 7 установлен перфорированный паропровод 9, соединенный с системой пароснабзения не показана). Внутри барабана 4 мекду его поверхностью и 30 внешней поверхности щитка 7 установлены лопасти 1 О, выполненные в виде радиально расположенных пластин с электроиэоляционным покрытием, Лопасти 10 закреплены на валу 11, имеющем ц привод от двигателя не показан), Барабан 4 и вал 1 закреплены на кон солях 6 при помощи подшипников 12, На внутренней поверхности щитка 7 закреплен вибровозбудитель 13, а кон соли 6 установлены на основании 1 при помощи подшипников 14 и снабжены...

Номер патента: 1252187

Опубликовано: 23.08.1986

Авторы: Исхакова, Конов, Литвинов, Парыгин, Пугачев, Сафронов, Элер

МПК: B28C 5/12

Метки: консистенции, приготовления, процессе, смеси

...иэ цилиндрического корпуса смесителя 1, перемешивающих приводных лопастей 2, наружной скребковой лопасти 3 с прорезями 4, гребенки 5 и насадки 6 с нагнетальным шнеком 7, загрузочным отверстием 8, шиберной заслонкой 9, выгрузочным отверстием 10 н датчиком 11 давления, связанным с регистрирующим прибором 12, а также дозаторов воды 13 и сухой смеси 14. Гребенка 5 расположена под углом 30-45 к обраозукицей корпуса смесителя 1.Устройство работает следующим об. разом.В процессе загрузки смесителя 1 и первоначального перемешивания смеси шибер 9 закрыт во избежание попадания в насадку 6 смесей и устройство отключено. Через заданное с начала перемешивания время включается привод нагнетательного шнека 7 и открывается шиберная заслонка 9,смесь...

Номер патента: 1252188

Опубликовано: 23.08.1986

Авторы: Егоров, Огородников

МПК: B28C 9/04

Метки: бетоносмесительная

...во внутренние полости воэдуховодов 20, Верхняя крьппка полублока-контейнера 9 выполнена составной из откидных н вертикальной плоскости утепленных частей 26, которые могут быть использованы при эксплуатации установки в качестве площадок обслуживания загрузочных бункеров О заполнителей. Такая конструкция верхней крьппки по" лублока-контейнера 19 инженерныхсистем обеспечивает свободный доступ к исполнительным механизмам 15 и под52188 4крепят между собой два параллельныхряда блоков-контейнеров 6 и полублоков-контейнеров 7, а пространствомежду ними, являющееся галереей обслуживанияперекрывают полублокомконтейнером 19 инженерных систем.После этого производят монтаж ограждакщих конструкций 31. Одновременноосуществляют сборку и герметизацию 10...

Номер патента: 1258701

Опубликовано: 23.09.1986

Авторы: Бардаев, Проскура, Рыбак

МПК: B28C 7/06

Метки: дозирующая, многокомпонентная

...1 для временно го хранения фракционного минерального материала, дозатор 2 непрерывного действия с приводом, сборный ленточный конвейер 3, расположенный под дозаторами 2. В месте перегиба кон вейера 3 установлено отклоняющееустройство 4 над лентой 5. Отклоняю" щее устройство выполнено в виде двух дисков 6 и 7, закрепленных на валу 8, и формирователя желобчатого профиля, Формирователь желобчатого профиля включает два торообразных кольца 9 и 10, установленных коаксиально валу 8 отклоняющего устройства 4 и симметрично оси конвейера 3, и на- ЗО клонные ребра 11 и 12. Диски 6 и 7 охватывают края ленты 5, Ребра 11 и 12 соединяют соответственно диск б с кольцом 9 и диск 7 с кольцом 10. Отношение расстояниямежду кольцаЗ 5 ми 9 и 10 к ширине р...

Номер патента: 1260209

Опубликовано: 30.09.1986

Авторы: Борисов, Куц, Матросов, Пасторов, Троицкий, Шиповалов

МПК: B28C 1/14

Метки: глины, комовой, отбора

...3 и 4 и отклоняющий ролик 5, на которые насажен рабочийорган в виде бесконечной гибкой ленты 6.На наружной поверхности ленты 6 укрепленышипы 7. Рабочий орган установлен над подающим конвейером 8. Подъем и опусканиерамы 2 осу 1 цествляется механизмом 9. Подконцевым барабаном 4 расположен отводящий лоток 1 О для сбора комовой глины,Крепление шипов 7 к ленте 6 осуществляется посредством конусных элементов 11 5из эластичного материала приклеенныхк ленте 6. В конусном элементе 11 заформована втулка 12, в которую ввинчиваетсяшип 7.Устройство работает следующим образом.Нижняя ветвь ленты 6 параллельно илис небольшим уклоном расположена вблизиот конвейера 8. Находящийся на конвейере 8материал входит в зацепление с шипами 7и увлекает за собой...

Номер патента: 1260210

Опубликовано: 30.09.1986

Авторы: Барабошкин, Вебер

МПК: B28C 1/18

Метки: питатель, ящичный

...качествапутем обеспечения однородности кусковглины,На фиг. 1 представлен ящичкый питатель,общий вид; на фиг, 2 - вид А на фиг. 1.Над транспортирующей (цепной илипрорезиненной) лентой 1, установленнойс помощью опор 2 и 3, расположена приемная емкость 4 с подвижным шибером 5,нижняя часть которого выполнена в видегребенки 6, и винтовой парой 7 и 8, соединенной стойкой 9 с емкостью 4. Над шибером 15с помощью шарнирных тяг 10 установленвал 11 с лопастями 12, входящими в промежутки между зубьями гребенки 6 и вращающийся через зубчатые звездочки 13 и 14 ицепь 15 от привода (не показан). Шарнирнаятяга 10, вал 11 и шибер 5 установлены наопоре 16.Отношение диаметра окружности, описываемой лопастями 12 вала 11 к высотешибера составляет 0,3 -...

Номер патента: 1260211

Опубликовано: 30.09.1986

Авторы: Баяндин, Голованов, Лапшин, Марков, Новомейский, Романов

МПК: B28C 5/12

Метки: лопасть, смесителя

...чугуна, микролегированного цирконием.1260211 Составитель Г. Мачихина Техред И. Верес Корректор С. Черни Тираж 555 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал Г 1 ПГ 1 Патент. г. Ужгород, ул. Проектная, 4Редактор К. ВолощукЗаказ 5173/13 1Изобретение относится к строительству и может быть использовано в смесителях при производстве глиняного или силикатного кирпича.Цель изобретения - снижение материалоемкости, увеличение срока службы.На фиг.изображена лопасть смесителя, общий вид; на фиг. 2 - разрез А-А на фиг. 1 (рабочая поверхность лопасти); на фиг. 3 -- вид Б на фиг. 2 (нерабочая поверхность лопасти).Лопасть смесителя содержит основание в...

Номер патента: 1260212

Опубликовано: 30.09.1986

Авторы: Безбородов, Бекишев

МПК: B28C 5/16

Метки: смеситель-активатор

...отраслях народного хозяйства.Цель изобретения - интенсификация перемешивания.На фиг. 1 изображен смеситель-активатор, общий вид; на фиг. 2 - вид А на фиг. 1. Смеситель-активатор содержит корпус 1 с отражательными перегородками 2, загрузочным и выгрузочным патрубками 3 и 4, ротор 5 с диском 6, гребенчатыми элементами 7, гильзой 8, статор 9, выполненный в виде отдельных колец 10 с прокладками между ними, соединенных стяжками 11, приводной вал 12, стакан 13, опорный узел подшипников 14. Гребенчатые элементы 7 смонтированы на диске 6 ротора 5, который посредством диска 6 и гильзы 8 закреплен на приводном валу 12, Выгрузочный патрубок 4 имеет затвор 5 с пневматическим или гидравлическим приводом 16. Стакан 13, расположенный коаксиально...

Номер патента: 1260213

Опубликовано: 30.09.1986

Авторы: Заливаха, Кравец

МПК: B28C 5/16

Метки: пеногенератор

...на опоре корпуса 1 с размещеннымв нижней его части вертикальным валомс крестовинами 3 для крепления сетчатыхлопастей 4, причем расстояние от днищадо верхней кромки крестовины составляет0,4 - 0,5 высоты корпуса 1 пеногенератора,а размер ячеи равен 0,013 в ,01 диаметракорпуса 1. В верхней части корпуса 1 расположен механизм регулирования рабочегообъема корпуса, выполненный в виде диафрагмы 5, фиксаторов 6, расположенныхв направляющих 7 крышки 8, причем самадиафрагма 5 снабжена вертикальным штооком 9 с пневмоцилиндром 10, установленнымна крышке 8 и объединенным трубопроводомчерез ресивер с вторым пневмоцилиндром,установленным наклонно на выгрузочномустройстве 11 и соединенным своим штокомс шиберной заслонкой, а через нее - с лотком...

Номер патента: 1260214

Опубликовано: 30.09.1986

Авторы: Португальский, Ушаков

МПК: B28C 7/14

Метки: загрузочное

...по длине. Каждая секция рассекателя 2 на одной из полок имеет вырез, при этом полки 3 с вырезами установлены с обеих сторон по длине рассекателя 2 в шахматном порядке, а перфорированная водораспределительная труба выполнена в виде двух расположенных один над другим корытообразных элементов 4 и 5, например швеллеров, при этом корытообразные элементы 4 и 5 обращены друг к другу боковыми полками. Рассекатель 2 жестко закреплен к верхнему элементу 4, который опирается на закрепленный в материало- проводе 1 нижний корытообразный элемент 5 оснащенный вертикальными запорно-фиксирующими пластинами 6 и 7, одна из которых соединена с трубопроводом 8 для подачи воды. Со стороны больших полок 9 рассекателя 2 боковые полки нижнего корыто-...

Номер патента: 1261800

Опубликовано: 07.10.1986

Авторы: Баловнев, Ветвицкий, Хмара

МПК: B28C 5/12

Метки: смеситель

...строительных материалов, а именно к устройствам для перемешивания и измельчения сыпучих материалов.Цель изобретения - повышение качества смеси.На чертеже изображен смеситель, общий вид.Смеситель содержит вертикальный цилиндрический корпус 1 с загрузочным и выгрузочным патрубками 2 и 3, рабочий орган в виде короткобазового приводного шнека 4, установленного на валу 5 по оси смесителя против загрузочного патрубка 2, сетчатый колпак 6 с механизмом его вертикального перемещения в виде вертикаль ного винта 7, гайки 8 и маховика 9. В корпусе 1 смесителя расположены мелющие тела 10, например шары. Привод шнека 4 выполнен в виде клиноременной передачи 11, редуктора 12, муфты 13 и электродвигателя 14.Смеситель работает следующим...

Номер патента: 1263535

Опубликовано: 15.10.1986

Авторы: Дибров, Иванов, Лепков, Мартыненко, Мустафин, Павлов, Панков

МПК: B28C 5/38

Метки: пены, приготовления, технической

...раствор пенообразователя в пространство поризатора 6 через коническое кольцо 11. При входе в расширяющееся пространство поризатора 6 поток пенообразователя захватывается лопастным валом 7 и отрывается от стенок перфорированной внутренней обечайки 10, создавая разряжение воздуха, что обеспечивает приток дополнительно воздуха из атмосферы через устройство для подвода воздуха 4, трубопровод и отверстия перфориро.10 жение пены в верхнюю часть поризато 5 ра. Эквидистантное расположение ло 50 55 25 30 35 40 45 ванной внутренней обечайки 1 О. Отверстия, диаметр которых равен 0,54,0 мм, расположены в шахматном порядке на расстоянии 10-20 мм друг отдруга. Для интенсификации процессапоризации раствора пенообразователяможно использовать...

Номер патента: 1265054

Опубликовано: 23.10.1986

Авторы: Зеликин, Мучулаев, Рыбаков

МПК: B28C 5/18

Метки: смеситель

...фиг. 1 изображен предлагаемый смеситель, общий вид; на фиг. 2 - вид А на 10 фиг. 1; на фиг. 3 - схема открывания люков; на фиг. 4 - схема закрывания люков; на фиг. 5 - схема работы сервопривода.Смеситель содержит корпус 1 с симметрично расположенными радиальными выс 15 тупами на его боковой поверхности с приводной цапфой 2 и с полой цапфой 3, в которую входит загрузочное устройство 4. Корпус 1 установлен на раме 5 в кожухе 6 с накопительным бункером 7. На выступах корпуса 1 расположены выгрузочные устройства 8, например, в виде люков 9, запорных пластин 10, которые поворачиваются на осях 11 и фиксируются в двух положениях сервоприводом 12, выполненным, напримерв ви 2де пружин. Запорные пластины 10 имеют рычаги 13 и 14, Для управления...

Номер патента: 1268429

Опубликовано: 07.11.1986

Авторы: Васин, Гуйтур, Жбанов

МПК: B28C 5/46

Метки: смеситель-активатор

...вале 13 по патрубкам 3 и 5 с открытымипробковыми кранами 4 и 6 на диск 14подают цемент и воду (или другие не-органические вяжущие материалы и воду, или водные и другие химическиерастворы). Под действием центробежной силы и уступа 15 составляющиесмеси по касательной направляютсяна сферический отражатель 9 под действием собственной массы и вращающегося момента по сложным кривым опускаются в нижнюю часть корпуса 1, В50процессе движения составляющие дополнительно перемешиваются, а твердыечастицы смачиваются. Благодаря большим оборотам приводного вертикального вала 13 и специфичной конйигура 55ции лопастей 16 водоцементная илидругая дисперсная смесь засасывается в колпак 10 и прижимается через прорези-цели 11, причем этот процесс...

Номер патента: 1268430

Опубликовано: 07.11.1986

Авторы: Берловский, Мурасев, Смурова, Теплицкий, Чуглазов

МПК: B28C 7/00, G01N 33/38

Метки: бетонной, приготовлением, смеси

...погруженного в приготовленную смесь датчика момента силы, что позволяет контролировать сопротивление смеси перемешиванию по Физическим характеристикам смеси в процессе ее приготовления.Момент времени максимального, нулевого и стабильного значений сопротивления смеси перемешиванию определяют также по сигналу от датчика потребляемой двигателем смесителя мощности, что повышает надежность и точность определения сопротивления смеси за счет отсутствия механическогоконтакта чувствительного органа датчика с агрессивной и абразивной сре- дой за счет измерения интегральных характеристик всей приготавливаемой смеси.П р и м е р, Задают дозировки компонентов смеси, обеспечивающие получение заданного объема смеси требуемого состава, а также...

Номер патента: 1270006

Опубликовано: 15.11.1986

Авторы: Андрющенко, Баскаков, Лысова

МПК: B28C 1/04

Метки: включений, глиномешалка, глины, твердых

...ный шнек бр р окно 8 для т чеций, окно 9Фильтрующс( для разгрузки глины. я реше гка 3 может бытьГирсаж ПодписиР та С Государственногелам изобретений Москва, Ж)р и открытии аушская на о 13 д. оизводственно-полиграфическое предприятие, г, Ужгород ул. Проектн Нзобрете(пе относится строительСТВУ а ИМЕ ЦЦО К УСГТРСГЙС Твс( М Д.ГЯпервичцой обрс( бо ки глин..ю(ь изсбретения - пс(в 1.(;(зцие ка -ЧЕСтВа Ос(1(отИ.На фиг.1 изображена предложенная1"лицом(ша.пкс( р Общин вид р (с( фи(, 2то же с: дру 1 им Вариантом вьц 1 олнециярешетки; ца фиг. 3 - разрез А-А нафиг. 1,линомеша:ка для очистки г;Гины от твердьгх вклкц(ений содержит корпус1 с днищем 2 р в котором мсн-ируетсяфильтрующая решетка 1, выполненнаяс ребромв виде спирали, направление...

Номер патента: 1270007

Опубликовано: 15.11.1986

Авторы: Казаков, Петухов, Холин, Черкасов

МПК: B28C 5/16

Метки: приготовления, растворов, строительных

...комитета СССР по делам изобретений и открытий 113035, Ио ква, Ж, Раушская наб д 7/5Производственно-полиграфическое предприятие, г.Ужгород, уп.Проектная перемешивания.На чертеже кзображено предлагаемое устройство, разрез. Устройство состоит кзертикально размещенной на основании 1 ционндрической смесительной емкости 2 с выгрузочным отверстием 3, закрываемым крышкой 4, Смесительная емкость 2 имеет днище 5, расположенное кооси под углом 50-60, Парацле.ьно днищу 5 са смещением к выгрузачному отверстию 3 размещен ротор 6, имеющий диаметр, равный 0,5-0,6 внутреннего диаметра смесительной емкости 2. На рабочей стороне ротора б .в .ац угломо45-60 к плоскости его вращения раз - мещены пластинь. 7, в которых имеются сквозные отверстия 8, диаметр...

Номер патента: 1271756

Опубликовано: 23.11.1986

Автор: Гуйтур

МПК: B28C 5/46

Метки: активации, вяжущих, минеральных, суспензий

...корпуса 1 расположен патрубок 17 с пробковым краном 18, подключенным к вакуумной системе. Излучающая мембрана 12 соединена с магнитострикционным преобразователем 8 через резиновые прокладки 19 и 20. Магнитострикционный преобразователь 8 имеет вывод проводов 21, резиновую прокладку 22, бандаж 23 и клеммы 24 заземления. Герметичный корпус 1 установлен на основании посредством упругих опор 25,Установка работает следующим образом.При закрытом пробковом кране 6 отводящей запорной арматуры 5 по подненными с размещенным в нижней частиполости герметичного корпуса 1 раздаточным коллектором, связанным сподводящей запорной арматурой 3, 3 ил,водящей запорной арматуре 3 подаютводоцементную суспензию и одновременно включают магнитострикционный...

Номер патента: 1273252

Опубликовано: 30.11.1986

Авторы: Коршунов, Марин, Новиков, Силкин

МПК: B28C 5/04

Метки: гравитационный, действия, непрерывного, смеситель

...смесей в дорожном и аэродромном строительстве.Цель изобретения - повышение качества бетонной смеси.На фиг. 1 изображен смеситель, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Гравитационный смеситель непрерывного действия содержит цилиндрический барабан 1, соединенный с центральным валом и установленный на опорных роликах с загрузочным и разгрузочным отверстиями 2 и 3, закрепленные на внутренней поверхности барабана 1 ряды лопастей 4. Последние в первом и втором рядах (считая от загрузочного отверстия 2) установлены с наклоном к разгрузочному отверстию 3, в остальных рядах часть лопастей 4 установлена параллельно образующей барабана 1, а часть - с наклоном к загрузочному отверстию 2 барабана 1. В двух рядах лопастей 4 у...

Номер патента: 1274934

Опубликовано: 07.12.1986

Авторы: Буркуш, Егоров, Лукин, Мюллер, Тари, Тищенко, Ушаков

МПК: B28C 5/14

Метки: двухвальный, лотковый, смеситель

...ненный из двух полуцилиндрических частей, два параллельно расположенных в корпусе вала, снабжен установленными вдоль корпуса и прикреплен ными к загрузочному устройству упругими элементами в виде полотнищ, каждое из которых имеет на свободном конце штангу-груз с установленными на ней на подшипниках роликами, а корпус выполнен с копирами,расположенными в плоскости роликов.Каждая полуцилиндрическая часть корпуса выполнена с отбортовкой верхней кромки.На фиг. 1 изображен предлагаемый смеситель; на фиг. 2 - то же, поперечный разрез; на фиг, 3 - сечение А-А на фиг. 2.Лотковый двухканальный смеситель состоит из корпуса в виде двух полуцилиндрических поворотных частей и 2, каждая из которых установленана подшипниках 3, на валах 4 или5, которые...

Номер патента: 1276360

Опубликовано: 15.12.1986

Автор: Тершуков

МПК: B02C 4/02, B28C 1/18

Метки: глинистого, измельчитель, сырья

...пластина 5 смонтированы на подвижных рычагах 6, установленных на валу 7 ЗО привода 8. К рычагам 6 жестко прикреплены кронштейны 9, а вал 7 снабжен ограничителями 10 и 11. Пружина 12 установлена между кронштейном 9 и ограничителем 10. 35За ворсистым ротором 3 и вращающимся валком 4 установлен разделитель 13, например, на поворотной оси14. К нижней части загрузочной теч"ки 2 прикреплена упругая стенка 15, 40а к корпусу 1 - течка 16 для отводавключений, и шторка 17, исключающаяналипание и разбрасывание глинистого сырья.Ворсистый ротор 3 состоит из барабана 18 с фланцами 19, между которыми в шахматном порядке (на разных окружностях) установлены пакеты20, закрепленные фиксаторами 21,пропущенными через .отверстия 22 во флан" 50 .цах 19....

Номер патента: 1276513

Опубликовано: 15.12.1986

Авторы: Мильченко, Миляев, Ставаш

МПК: B28C 5/00

Метки: перемешивающее

...полыйцилиндр 4 с установленной на немверхней мешалкой 5 (например, лопастной): Внутрь цилиндра 4 помещен полый стакан 6 с закрепленной на немнижней шнековой мешалкой в виде шнека. Стакан б имеет возможность ограниченно перемещаться вдоль оси вала2, находясь при этом с ним в зацеплении, например, с помощью шлицевогосоединения, Внутри стакана 6 помещенупругий элемент 80 стремящийся выдвинуть его в крайнее нижнее положение,причем верхняя часть стакана 6 расположена внутри цилиндра 4,Перемешивающее устройство работает следующим образом. При включении привода 1 крутящий момент через шарнир Гука 3 передается на вал 2 и распределяется с помощью цилиндра 4 и стакана 6 между мешалками 5 и 7. Шнековая мешалка 7 при этом находится в слое осадка, а...

Номер патента: 1276514

Опубликовано: 15.12.1986

Авторы: Вероцкий, Ендржеевский, Корниевский, Ларионов, Маринов

МПК: B28C 5/14

Метки: смеситель

...6 с рифленой поверхностью, хвостовик 7 которой имеет выступ 8 и отогнут под прямым углом к плоскости вилки 6, а ступица 3 выполнена с эксцентриковым пазом 9, в котором размещен выступ 8хвостовика 7, 7-образная вилка крепится к ступице кольцевым упором 10.Отношение длины рычага вилки 6 к радиусу распределительного диска ч составляет 0,4 - 0,6,Смеситель работает следующим образом.Сухие компоненты (гипсовое вяжущее, крупный и мелкий заполнитель)подаются в корпус 1, где под действием Ч-образных рычажных вилок 6 смешиваются, разрыхляются, измельчаютсяи попадают на распределительный диск4, с помощью которого сухая смесьравномерно распределяется по всемуобъему корпуса 1. Одновременно черезперФорацию приводного полого вала 2 в корпус 1...
