B23K 9/28 — держатели электродов

Номер патента: 1479231

Опубликовано: 15.05.1989

Авторы: Гофман, Карпов, Киперник, Онищенко, Яковцев

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...9, выполненной из пластичного материала. Пружинный элемент может быть выполнен в виде плоской пружины 1 О, концы которой контактируют с концами рычажных рукояток 5, с отверстием 11 в средней части, через которое проходит кабель 4, либо в виде двух пружин 12 различной формы в сечении, контактирующих своими концами с концами рычажных рукояток 5 и располагающихся по обе стороны от кабеля 4 (в сечении рычажных рукояток).Пружинный элемент 13 также может быть выполнен в виде кольца 14, одновременно охватывающего кабель 4 и одну из рычажных рукояток 5, и пружинящего лепестка 15, контактирующего с концом второй рычажной рукоятки.Для установки электрода необходимо сжать концы рычажных рукояток 5 и в образовавшийся при этом между зажимными...

Номер патента: 1480998

Опубликовано: 23.05.1989

Автор: Парченко

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...11. В корпусе 1 размещены узел изменения углового положения электрода (не показан) и приспособление для удаления огарка в виде выступа 12. Внутри рукоятки 2 смонтирован узел положения верхней губки в виде стакана 13 с подпружиненным в нем стержнем 14, верхний конец которого шарнирно соединен с рычагом 15 вывода стержня с зацепления, а нижний конец этого стержня взаимодействует с пилообразными зубьями 16, образованными на тяге 5.Электрододержатель работает следующим образом. При удалении огарка при смене очередного электрода электросварщик нажимает на рычаг 3 управления, который втягивает в рукоятку 2 шарнирно связанные между собой и с верхней губкой 7 дополнительную тягу 4, тягу 5 и серьгу 6, преодолевая тем самым усилие пружины 8....

Номер патента: 1484531

Опубликовано: 07.06.1989

Авторы: Гончаренко, Гусев, Погорелый

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...изображен электрододер жатель, общий вид.Электрододержатель для ручной дуговой сварки на переменном токе содержит корпус 1 с рукояткой 2, узел 3 фиксации электрода в форми рующем насадке 4, электродвигатель с вентилятором 5, поворотный узел 6, тороидальный трансформатор 7.Электрододержатель работает следующим образом, 20При контакте электрода со свариваемой поверхностью зажигается электрическая дуга и за счет протекающего по электрододержателю переменного тока возникает электромагнитное 25 поле, индуцирующее в обмотке тороидального трансформатора 7 электри - ческий ток, питающий электродвигатель вентилятора 5, создающего направленный воздушный поток в зоне - 30 сварки, Поворотный узел 6 за счет поворота формирующего насадка 4 вен...

Номер патента: 1504031

Опубликовано: 30.08.1989

Авторы: Гешлин, Карташов, Шоно

МПК: B23K 9/28

Метки: газопылевыделений, дуговой, отсосом, ручной, сварки, электрододержатель

...С помощью регулирующего устройства 9 включается подача сжатого воздуха от источника 8 к насадке 6. Под действисм сжатого воздуха насадка 6 опускается, растягивает пружину 7 и принимает форму цилиндрической трубки. Если шов выполняется в горизонтальной плоскости, то насадка 6 может не снабжаться связями 10 и кольцом 11, так как эа счет жесткости и формы пружины насадка 6 устанавливается коаксиально электроду 5. При сварке под углом под действием силы тяжести насадка 6 может смещаться относительно электрода 5, что ухудшает эффективность отсоса. В этом случае наличие связей 10 и кольца 11 необходимо.Разрежение в насадке 6 и газоотводящем канале 2 создается внешним побудителем тягиПри возбужден.ш дуги и начале процесса плавления...

Номер патента: 1512733

Опубликовано: 07.10.1989

Авторы: Бесфамильный, Васильев, Левченков, Откидач, Сафарян

МПК: B23K 9/28

Метки: воздушно-дуговой, металлов, поверхностной, разделительной, резак

...22 с гранями, имеющими угол раскрытия 6.На корпусе 1 со стороны, обращенной к рукоятке, закреплен диэлектрический фланец 23 с отверстиями 24 и 25 для присоединения рукоятки 9 и прохода съемного ключа 26, последний не является конструктивным элементом резака. На фланце 23 неподвижно установлен металлический кожух 27, изолированный от корпусарезака, 50 55 Применение же защитного металлического кожуха, изготовленного в виде стакана, закрывающего торцовую и цилиндрическую части головки резака, позволяет предохранить его от механических повреждений при работе в полузакрытых от резчика полостях обрабатываемого изделия, а также предохранить части, наиболее подверженные нагреву и действию продуктов разрушения сварочной ванны,имеющий...

Номер патента: 1537434

Опубликовано: 23.01.1990

Автор: Смирнов

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...скобу 3 на зажимных пластинах, болта 6, с помощью которого присоединяется наконечник 7 кабеля 8. Рычаг 3 управления выполнен вниде скобы, охватывающей зажимные пластины 2 и в месте контакта с плас,тинами имеющей центрирующие штыри 5, На зажимных пластинах выполнены бо 1 бьппки 4 с наклонными торцовыми поверхностями, угол наклона которыхо,составляет 5-8 . На скобе 3 с внутренней стороны выполнены скосы 9, ответные наклонным торцовым участкамбобьнпек зажимнык пластин. Зажимныепластины выполнены из биметаллической ленты сталь - медь, причем медный внутренний слой контактирует сзажимаемым электродом.Электрододержатель работает следующим образом.При повороте скобы 3 на центрирующих штырях в сторону электроданаклонные поверхности и срезы на...

Номер патента: 1549697

Опубликовано: 15.03.1990

Авторы: Мартынов, Шаповалов

МПК: B23K 9/28

Метки: воздушно-дуговой, металла, резак, резки

...выполнены канавки, направленные параллельно оси электрода, Для подвода сжатого воздуха из воздушного канала 3 к турбинке и к колодке в корпусе 2 вы,полнены каналы 8 и 9В канале 8 расположен регулятор 10 скорости вращения турбинки и установлен запирающий клапан 11, 15Для регулировки усилия прижатия подпружиненной колодки 7 к электроду в канале 9 установлен регулятор 12 расхода воздуха.Для подачи сжатого воздуха в резак служит управляющий клапан 13, расположенный в воздушном канале 3.Резак работает следующим образом.Электрод вставляют в тыльное от верстие резака до соприкосцовения его с винтовой нарезкой турбинки. Нажатием на кнопку управляющего клапана 13 подают в резак сжатый воздух от промышленной магистрали, в результате чего...

Номер патента: 1551493

Опубликовано: 23.03.1990

Авторы: Гешлин, Гешлина, Шоно

МПК: B23K 9/28

Метки: газопылевыделений, дуговой, отсосом, ручной, сварки, электрододержатель

...была в десятки раз больше ско, ростиплавления электрода и эффектив ность отсоса газопылевыделений была низкой.Полная пропитка сгорающего материалафлегматизатором горения также не далахороших результатов из-за неравномерногогорения насадки, что снижает надежность ее работы.При выполнении сгорающей насадки с, зонами пропитки флегматизатором горения,образующими спиральную линию на поверхности насадки, происходит равномерноегорение насадки. При этом скорость горе ния насадки близка к скорости плавления электрода, поэтому расстояние от нижнего торца насадки до зоны горения дугисохраняется в процессе сварки постоянным.Это обеспечивает надежную работу уст ройства и высокую эффективность улавливания сварочного дыма.Равномерность...

Номер патента: 1563918

Опубликовано: 15.05.1990

Авторы: Андреев, Цыбульский

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...расположена со стороны прижимного рычага, Продольная ось отверстия 9 перпендикулярна оси дисков 7 и 6.Электрододержател ь ра ботает следующим образом.Для установки электрода подпружиненный прижимной рычаг 4 прижимается к корпусу 1, тем самым открывая отверстие 9 под электрод. Когда электрод 11 устанавливается в отверстие, рычаг 4 пружиной 12 возвращается в прежнее положение, и электрод зажимается между боковой поверхностью токоподвода 3 и боковой поверхностью отверстия 9, Размерный диапазон диаметров электродов, применяемый в данном электрододержателе, лежит в пределах, ограниченных боковыми поверхностями отверстия 9. Отверстие 9, поскольку оно овальное, позволяет торцу цилиндрического выступа 8 погружаться в него настолько,...

Номер патента: 1569140

Опубликовано: 07.06.1990

Авторы: Галамай, Старух

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...возможностей путемобеспечения отсоса отходов сваркииз рабочей зоны,На фиг, 1 изображен электрододерждтель для ручной. дуговой сварки,общий вид; на фиг, 2 - вид А нафиг. 1.Электрододержатель содержит корпус 1 с гнездом 2 для размещенияэлектрода 3, в отверстиях 4 которогоразмещен эксцентриковый фиксатор 5в виде разрезного упругого кольца бс изоляцией Кольцо 5 выполнено пустотелым. В стенках его нижней частисо стороны корпуса выполнены отверстия 9, равномерно расположенные попериметру кольца 5, Внутренняя полость кольца 5 соединена через гибкийшланг 7 с отводящим каналом 8, выполненным в корпусе 1 устройства, и подсоединенным к отводящему каналу взоне продольной оси симметрии,Электрододержатель работает следующим...

Номер патента: 1581510

Опубликовано: 30.07.1990

Авторы: Гешлин, Гешлина, Шоно

МПК: B23K 9/28

Метки: плавящийся, электрод

...надежность и упрощает процесс сварки. 3 ил. Стержень 1 Фиксируется в контакте установленном на токопроводе 4.На боковой поверхности спирали ежду ее витками выполнены .равномеро расположенные по высоте и образуюей спирали сквозные отверстия 5.Спираль крепится к корпусу 6одержателя с газоотводящимсообщенным с источником вакуума (не показан) .Форма внутренней охватывающей поерхности спирали повторяет Форму ривариваемой детали и может быть апример, круглой, прямоугольной, вадратной, эллипсной. Внутренние азмеры спирали устанавливаются не- колько больше наружного размера ривариваемой детали.Электрод работает следующим обра1581510 со сменным электродом, что обеспечивает упрощение конструкции, повышаетнадежность и упрощает процесс сварки. 6...

Номер патента: 1586875

Опубликовано: 23.08.1990

Автор: Царенко

МПК: B23K 9/28

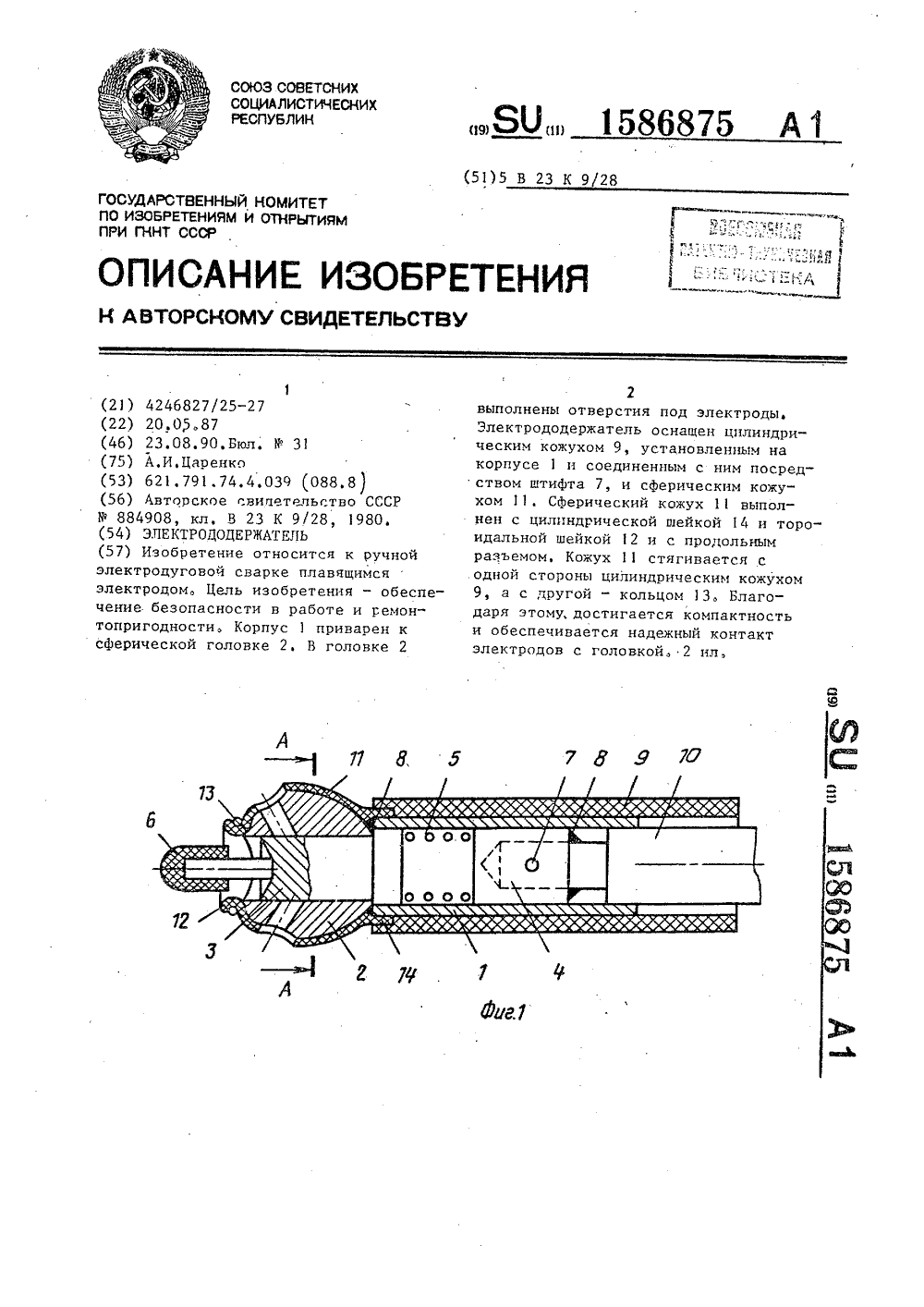

Метки: электрододержатель

...питания вторым концом соецинен с источником сварочного тока. 30 Сферический кожух 11 выполнен с продольным разъемом из электроизоляционного теплостойкого материала и имеет две шейки - тороидальную35 и цилиндрическую, Первая шейка 12 стягивается снаружи кольцом 13 круглого профиля, а вторая шейка 14 имеет цилиндрическую форму и стягивается снаружи цилиндрическим кожухом 9. я 0 Продольный раз.ьем 15 предусмотрен для удобства сборки и демонтажа, а боковые отверстия в кожухе 11 соосны с отверстиями под электроды в сферической головке 2, но но размеру их 45 ,превьшают, чтобы не мешать надежному электрическому контакту конца электрода с головкой. При работе электррдодержателя токот кабеля 10 через вставку 4 и штифт7 подается к электроду....

Номер патента: 1593833

Опубликовано: 23.09.1990

Авторы: Багдинов, Гешлин, Зеленкин, Исмагилов, Комовников, Шоно

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...11 который контактирует с рукояткой 8, На рукоятке 8закреплена плоская изогнутая пружина;12, взаимодействующая с консольнойчастью 11 пружины 10,Неподвижная губка 3 снабжена электроизолирующей оболочкой 13 из термостойкого материала.Работа электрододержателя осуществляется следующим образом.При натяжении на пружину 12 еесвободный конец, упираясь в профильпщ конец 11 пружины 10, освобождаетрычаг 4 от Фиксации, рычаг 4 отходитот корпуса 1. Между подвижной губкой6 и неподвижной губкой 3 устанавливается электрод под требуемым углом к.оси держателя, Перемещением рычага 4к корпусу производят Фиксацию электрода между неподвижной губкой 3 иподвижной губкой. При этом профилированный конец 9 рукоятки 8 скользитпо консольной части 11 пружины...

Номер патента: 1609573

Опубликовано: 30.11.1990

Авторы: Бесчастный, Тимофеев, Тимошенко, Углев, Цымбал

МПК: B23K 9/167, B23K 9/28

Метки: закрепления, неплавящегося, электрода

...(фиг. 2) определяетношениембэбзп а (С 13 + и соз а),где бэ - диаметр электрода;б - диаметр отверстия в шайбеи - длина образующей шайбы;а- угол наклона оси отверстияк основаниям цилиндра,Устройство работает следующи Шайбу 3 устанавливают в полость гайки 2 и слегка ввинчивают гайку в втулку 1. В отверстие гайки вставляют электрод 4, пропуская его сквозь шайбу в отверстие втулки. При незажатой шайбе электрод свободно движется внутри устройства. Затем завин 1609573чивают гайку, закрепляя электрод в устройстве. При этом шайба, зажатая между опорными поверхностями втулки и гайки, кромками отверстия давит на электрод и поворачивается вместе с ним. Поскольку отверстия в гайке и втулке центрируют положение электрода, то происходит прижатие...

Номер патента: 1611626

Опубликовано: 07.12.1990

Автор: Башкатов

МПК: B23K 9/28

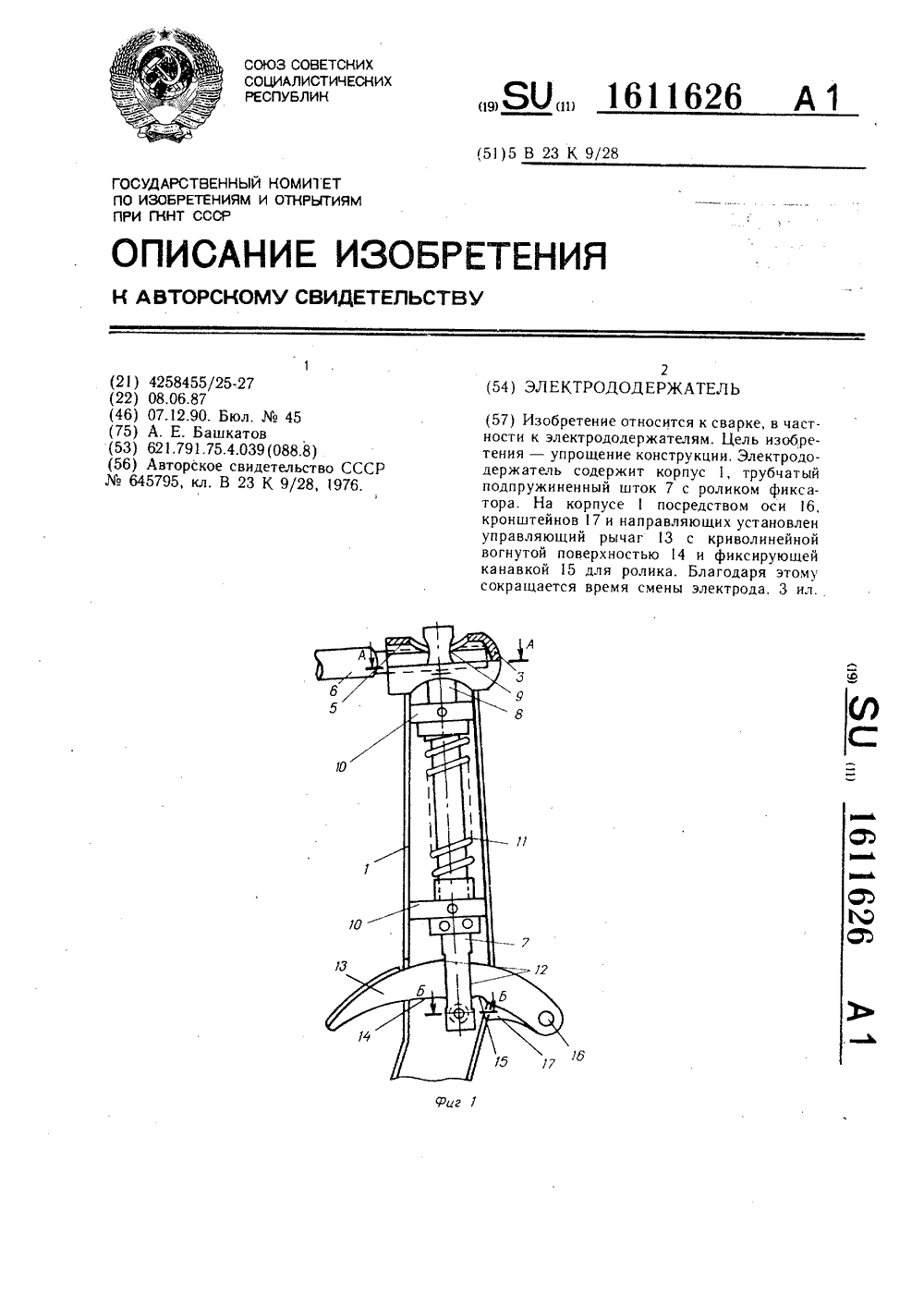

Метки: электрододержатель

...электода 6.,Шток 7 установлен во втулке 1 О и одпружинен относительно нее пружиной 11,В отверстии 12 штока 7 перпендикулярного продольной оси установлен управляющий 1 ычаг 13 с вогнутой криволинейной поверхНостью 14 (например, циклоидной) и фикси 11 ующей канавкой 15. Рычаг 13 установлен На корпусе посредством оси 16, кронштей 1 ов 17 и направляющих 18.Фиксатор положения электр ен в виде закрепленного на шт но вращающегося ролика 19.Электрододержатель работает следующим образом. Электродная головка 3 устанавливается на необходимый угол и закрепляется на осях 2. Нажатием на рычаг 13, взаимодействующий с роликом 19, перемещают шток 7 (при этом происходит съем огарка), Смещение отверстий 9 происходит в сторону рычага 13, Затем ролик 19...

Номер патента: 1620243

Опубликовано: 15.01.1991

Авторы: Багдинов, Гешлин, Зеленкин, Исмагилов, Комовников, Коротенко, Шоно

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электродержатель

...б, которая шарнирно соединена с головкой 3. Ось стержня 4 смещена и параллельна оси держателя. Головка 3 имеет продольный сквозной паз 7 для электрода и глухой паз 8 для упора электрода. Головка 3 имеех наружную электроизоляционную термостойкук оболочку 9.При выполнении стержня как одно целое г токоподводом 2 (фиг. 3) в нем выполняется.профильная выборка, образующая серпови.ную щель 10 с внутренней поверхностью головки 3. Головка 3 шарнирно сопряжена со си ржнем, имеет сквозной паз 7 под электрод , глухой паз 8 для упора электрода. Осевое :сп чс щение головки 3 ограничено гайкой 1 .Электрододержатель работает следуюппм образом.Свободным от смазки концом электрод вставляется в паз 7 под нужным углом к оси держателя в пространство...

Номер патента: 1622099

Опубликовано: 23.01.1991

Авторы: Вассин, Сычев

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...вертикальные кромки отверстий 10 (фиг.1 - 3) расположены по окружности, радиус (фиг.1) которой меньше радиуса плоского контакта 4.Электрододержател ь работает следующим образом,В исходном состоянии плоский контакт 4 находится в произвольном положении относительно отверстий 9 и отверстий 10 для установки электрода, Сферические поверхности полусферы 3 и сферические впадины 5 и внутренняя полость фиксирующей поворотной втулки б определяют положение контакта 4 относительно токоподводящего стержня 2.При установке электрода в электрододержатель он вводится в одно из.отверстий 9 или 10,При установке в отверстие 9 электрод занимает положение относительно продольной оси электрододержателя, определяемое углом наклона этого отверстия, Поворотом...

Номер патента: 1625615

Опубликовано: 07.02.1991

Авторы: Гешлин, Гешлина, Шоно

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...1 схематически изображен электрододержатель, общий вид; на фиг. 2 - вид А на фиг. 1.Электрододержатель содержит корпус 1 с основанием 2, токоподвод 3, узел 4 фиксации электрода 5 с фиксирующей плоскостью, перпендикулярной плоскости основания корпуса, эжектор 6. Эжектор 6 выполнен в виде трубчатого полукольца, закрепленного посредством стержня 7 на корпусе 1 в плоскости, параллельной плоскости основания корпуса 1. В эжекторе выполнены отверстия, наклонные к плоскости основания корпу;и 1. Угол наклона находится в пределах 30 60". Эжектор соединен с источником сжатого воздуха (не показан).Эл е ктрододер ж ател ь работает следу ющим образом.1 осле установки электрода 5 в электрододержатель включается подача сжатого воздуха через эжектор 6 и...

Номер патента: 1632685

Опубликовано: 07.03.1991

Автор: Островский

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...касательной к ним, обеспечивая тем самым возможность фиксации электрода между фасками и внутренней поверхностью отверстия 9 поворотной головки 7 при повороте последней относительно ее исходного положения.Установка электрода в электрододержателе осуществляется следующим образом.Поворотную головку 7 первоначально устанавливают в исходное положение (фиг,1 и 3) т.е. в положение, при котором одно из отверстий 9 головки 7 совпадает по оси с пазом 6 фасок 5 контактных наконечников 4, Далее электрод свободным от обмазки концом вставляют в отверстие 9 на такую глубину, чтобы он этим своим концом вошел в полость пазов 6, Затем электрод и, соответственнр, головку 7 поворачивают на5 10 15 20 30 35 40 45 50 требуемый угол. Вследствие этого...

Номер патента: 1632686

Опубликовано: 07.03.1991

Авторы: Шоно, Яшин

МПК: B23K 9/28

Метки: газопылевыделений, дуговой, отсосом, ручной, сварки, электрододержатель

...4, обеспечивающее наиболее интенсивное удалениевредных выделений из эоны сварки. Втораяпара плоских пружин 13 устанавливаетсяпрепендикулярно паре пружин 10 в горизонтальной плоскости и на 10 - 15 мм вышепружины 10 вдоль электрода 4, При этомвтулка 14 находится на максимальном удалении от втулки 9.Рабочий газ (сжатый воздух) поступаетпо трубе 11 к соплу 6, истекает через эжектор 12 вверх и создает разрежение, поддействием которого вредные газовыделения отсасываются из зоны дуги вверх, гдечерез газоотводящий канал 5, в котором создается разрежение от внешнего побудителя тяги, отводятся из рабочей зоны. По мересгорания электрода его рабочая часть нагревается и нагревает пару нижних плоскихпружин 10. При нагреве пружин 10 происходит их...

Номер патента: 1632687

Опубликовано: 07.03.1991

Авторы: Липовецкий, Павленко, Субботин

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...тока уменьшает нагрев и расход энергии. 3 ил. сварочный кабель 10 для подвода сварочного тока, фиксатор 11 и рукоятку 12.Пружина 4 упирается в торец съемного колпачка 3 и корпуса 6. Накидная гайка 5 торцом упирается в буртик съемного кол пачка 3. На буртике выполнен паз 13 под фиксатор 11 в виде штифта, который устраняет поворот колпачка при замене электрода 14. Концы прядей 15 сварочного кабеля 10 укладывается в конусном отверстии 8 токоподвода 7. Накидная гайка 9 упирается в буртик токоподвода 7,В собранном состоянии выступающий из корпуса 6 конус 2 стержня 1 зажимает пряди 15 сварочного кабеля в конусном отверстии 8, Рукоятка 12 соединяется с токо- подводом 7 нв резьбе и выполнена из электроизоляцион ного материала....

Номер патента: 1632688

Опубликовано: 07.03.1991

Авторы: Шоно, Яшин

МПК: B23K 9/28

Метки: дуговой, сварки, электрододержатель

...и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 ельский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 изв,одственно Изобретение относится к сварке, в частонсти, к электрододержателям, которые могут быть использованы для ручной дуговой сварки.Цель изобретения - увеличение срока службы путем снижения температуры на. грева узла зажима электрода, упрощение конструкции и улучшение условий труда,На фиг.1 показан электрододержатель, продольный разрез; на фиг.2 - разрез А-А на фиг,1, на фиг.3 - вид Б на фиг.2.Электрододержатель содержит корпус 1 с рукояткой 2, размещенный в корпусе 1 узел зажима электрода в виде зажимной втулки 3, сопряженной неподвижно с корпусом 1, и разъемной цанги 4 с неподвижной частью 5, закрепленной...

Номер патента: 1636156

Опубликовано: 23.03.1991

Автор: Смердов

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...в пазах 11, между которыми введенконец пружины 6 и винт 8, Предохранительный колпачок 3 и опорная губка 2 в своейпередней части выполнены с Т-образнымвырезом 12, напротив которого в опорнойгубке выполнено два глухих отверстия 13для электрода, а для установки электродапод большим углом в опорной губке и стержне соосно выполнены наклонные отверстия 14.Электрододержатель работает следующим образом,Электрод вставляют в среднюю частьТ-образного выреза 12, упирают концом водно из глухих отверстий 13, средней частью конца электрода отжимают прижимнойстержень 5 и поворачивают в ту часть Т-образного выреза, над которой установлен конец электрода (вправо или влево) до упора. 5 10 15 20 25 30 35 40 45 50 55 Это положение и является...

Номер патента: 1636157

Опубликовано: 23.03.1991

Авторы: Багдинов, Гешлин, Зеленкин, Исмагилов, Комовников, Пащенко, Шоно

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...27 в губке 7.Электрододержатель работает следующим образом.При нажатии на рычаг 14 толкатель 13 сжимает пружину 12 и отводит подвижную губку 9 от неподвижной 7. В образующийся зазор между губками вставляют свободный (без обмазки) конец электрода в пазы 16 иотпускают рычаг 14, Под действием пружины 12 толкатель 13 перемещается вправо и прижимает подвижную губку к электроду и неподвижной губке 7, обеспечивая зажатие электрода. Для исключения перекоса губок относительно друг друга служат направляющие 10, которые скользят вдоль губки 7, Угол наклона электрода устанавливается поворотом головки 4 и фиксируется гайкой6, Включается подача сжатого воздуха и начинается сварка. Образующийся при сварке50 10 15 20 25 30 35 40 45 факел сварочного...

Номер патента: 1646742

Опубликовано: 07.05.1991

Автор: Гончаров

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...головкой 3, а в задней - прямоуго стовик 4 для крепления на нем помощью винта 5, гайки 6 и шайб для крепления токоподвода 2 в Головка 3 имеет паз 9 под элект Для извлечения цовый паз 12 голов ный от обмазки кон поворачивают голов сторону откручиван шийся огарок вытал ва, образованного головки 3. В освобо(71) Ростовское специализироналадочное управление трестатаж"(56) Патент США М 2438840,кл, 219-142, 1948. жит изоля и покрыодвод 2 в для связи с льный хвокабеля с ы 7, винт 8 рукоятке 1. род, цилиногарка в сквозной торки 3 вставляют свободец нового электрода и ку 3 на 1/4 оборота в ия. При этом освободивкивается из пространстпаэом 9 и полостью дившееся пространство.2 устанавливают новый электрод описаннымобразом. Для установки нового...

Номер патента: 1648667

Опубликовано: 15.05.1991

Авторы: Багдинов, Гешлин, Зеленкин, Исмагилов, Комовников

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...обуславливает меньшую длину, ио больший диаметр элемента трения. Моиент тоения при зажатом состоянии большого влияния на работу узла фиксации не оказывает, а е незажатом удерживает20 25 30 35 40 45 50 55 рычаг в нужном перед подачей электрода положении. Пружина защищена от термического воздействия экраном из элементов рукоятки. Поскольку токоведущий корпус 3 выполнен с токоподводом 2 заодно, обеспечивается высокая надежность токоподвода, з наличие граней 17 и рззновысоких контактных выступов 15 и 16 - надежную фиксацию электрода под любым углом к оси держателя, кроме близких к нулю.Выполнение эксцентрика конусообразным позволяет фиксировать электроды в широком диапазоне дизметров, компенсировать износ кзк эксцентрика, так и...

Номер патента: 1648668

Опубликовано: 15.05.1991

Авторы: Лежнев, Петров

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...зажимной элемент б, выполненный клиновидным с выступом 7 в узкой части клина, Клиновидный зажимной элемент 6 установлен вдоль продольной оси корпуса 4 и обращен узкой частью к пазу 5. Зажимной элемент б выполнен с возможностью перемещения в пазу 8 корпуса 4 вдоль его оси и подпружинен с помощью пружины 9, установленной между изоляционной шайбой 10 и крышкой 2. В полость кожуха 1 введен токоведущий кабель и любым известным способом закреплен в отверстии 11 корпуса 4.Электрододержатель работает следующим образом,Для закрепления электрода необходимо вставить его в паз 5 до упора, усилием руки отжать зажимной элемент б и завести электрод в крайнее нижнее положение, При этом электрод проходит под выступом 7 эажимного элемента б,...

Номер патента: 1652037

Опубликовано: 30.05.1991

Автор: Геллер

МПК: B23K 9/28

Метки: аспирационное

...количества тел качения) в насадке 1 выполненоотверстие, соответствующее габариту тела качения и снабженное заслонкой дляпредотвращения выпадания тел качения излотка в процессе эксплуатации, Отверстие изаслонка на фигурах не показаны.Эквивалентным описанному являетсявариант выполнения лотка 4 в виде перфорированной тороидальной оболочки, Такойвариант позволяет использовать лоток 4как съемный модуль и осуществлять перезарядку лотка телами качения без использования втулки 7 и насадка 1, что повышаетудобство в обслуживании аспирационногоустройства, позволяет сократить время на .перезарядку лотка. В этом случае внутренняя часть тороидальной оболочки может содержать резьбу для крепления на горелке 2.Перфорация тороидальной оболочки...

Номер патента: 1655701

Опубликовано: 15.06.1991

Авторы: Жуков, Канель, Кольцов

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...при ручной электродуговойСварке плавящимся электродом, и являетСя дополнительным к основному авт,св.М 884908. 5Цель изобретения - повышение надежности работы устройства,На фиг. 1 показан электродвигатель, об 1 ций вид, продольный размер, на фиг, 2 -вид А на фиг. 1. 10Электрододержатель содержит трубчатый корпус 1 с изолирующей рукояткой 2 исферическую головку 3 с отверстиями 4 подэлектрод определенного диаметра. В корпусе 1 размещен прижимной стержень 5, подпружиненный пружиной 6, и проставка 7,На конце прижимного стержня 5 эксцент,рично закреплен штырь 8, выполненныйменьшего диаметра, чем стержень, а кони,ческая проточка 9, выполненная в месте 20крепления штыря со стержнем 5, частичносрезана под установку штыря 8.Свободный конец...

Номер патента: 1669660

Опубликовано: 15.08.1991

Авторы: Геллер, Ковалев, Лигостаев, Осиновский

МПК: B23K 9/28

Метки: газов, дуговой, отсосом, ручной, сварки, электрододержатель

...из материала на основе целлюлозы со специальной пропиткой, обеспечивающей равномерное горение с заданной скоростью или из синтетического материала (например, типа капрона), которые при нагреве плавятся, собираются в круговой валик по мере плавления электрода из-за приближения источника нагрева к плавящейся кромке, перемещающейся вдоль него,Лента 8 выполнена из материаНа, скорость горения или плавления которого равна скорости плавления электрода.Витки спирали из ленты 8 образуют между собой радиальные зазоры 10 и частично перекрывают друг друга, образуя козырькии-диффуэоры.Электрододержатель работает следующим образом.Перед началом работы сварщик устанавливает электрод 7 в узел его крепления б, после чего устанавливается...
