B21D — Механическая обработка давлением листового, сортового, профильного материала или труб; перфорация

Номер патента: 92436

Опубликовано: 01.01.1951

Автор: Устимов

МПК: B21D 45/04

Метки: зоны, изделия, отштампованного, рабочей, удаления, штампа

...штампа.Устройство обеспечивает возможность повышения производительности труда и снижает травматизм при работе на штампах.На чертеже схематически изображен общий вид устройства Оно выполнено в виде наклонно устанавливаемой каретки 1, снабженной роликами 2 и перемещающейся по направляющим 3 при помощи систе мы рычагов, шарнирно соединенных с верхней и нижней частями штампа. Регулируемые тяги 4 шарнирно соединены с верхней частью 5 штампа и рычагами б, Рычаги 6, имея неподвижные шарнирные опоры на нижней части 7 штампа, вторым концом взаимодействуют с рычагами 8, которые также вторым концом закреплены к каретке 1 и имеют направление в вилках 9 Направляющие 3 каретки 1 шарнирно соединены только с верхней частью 5 штампа и свободно лежат на...

Номер патента: 92634

Опубликовано: 01.01.1951

МПК: B21D 1/10

Метки: 92634

...листы к каркасам агрегатов.На чертеже схематически изображено осуществление способа устранения коробления в обшивке.Металлические листы 1, предназначенные для обшивки самолетов, укладывают на каркас агрегата 2, установленный в сборочном стапеле. От заводской электрической сети 3 ток направляют в трансформатор 4, а затем из трансформатора ток низкого напряжения и большой силы пропускают через металлические листы. Листы при этом нагреваются до 60 - 70 С.Нагретую обшивку натягивают на каркас при помощи винтов б. Усилие натягивания измеряется динамометрами б. Затем в натянутых листах сверлят отверстия и приклепывают листы к каркасу агрегата самолета.92634Во избежание нагревания сверла в точке резания проходящим по обшивке током...

Номер патента: 92643

Опубликовано: 01.01.1951

Автор: Мац

МПК: B21D 28/02, B21D 28/26, B26F 1/00 ...

Метки: листового, просечка, тонкого

...для изготовления изделии из листового материала при помощи просечки, имеющей притупленную режущую кромку радиусом 0,5 мм, и закаленной стальной плиты.Описываемый способ отличается от известных тем, что отделение изделия от листа осуществляется на закаленной стальной плите просечкой, имеющей притупленную режущую кромку радиусом 0,5 мм. Это повышает точность и чистоту контура изготовляемого изделия и стойкость режущей кромки просечки, что является новым и полезным.На чертеже показана схема осуществления предлагаемого способа (применительно к изготовлению из листа изделий формы кольца).Просечка 1 имеет притупленные режущие кромки 2 радиусом 0,5 мм. В этом случае, если в изделии должны быть просечены отверстия, в просечку вставляют просечные...

Номер патента: 93090

Опубликовано: 01.01.1951

Автор: Сакович

МПК: B21D 43/12

Метки: вырубной, ленты, подачи, поступающей, прерывистой, пресс, равномерной, рольганг, скоростью, транспортера

...собачка 12 получаетрабочий ход влево и приводит во вращение всю систему, включая звездочки 3. Передача от храповика к звездочкам рассчитывается так, чтобы за один оборот эксцентрикового вала пресса обеспечить подачуасбесто-асфальтовой ленты на длину, необходимую для высечки одногоряда плиток,Регулировка хода подачи в зависимости от требуемого размера плиток осуществляется путем изменения радиуса кривошипа храпового механизма.Переключение кулачковых муфт 2 осуществляется электромагнитами 14, Электромагниты включаются от фотоэлементов 15. Каждый фотоэлемент имеет осветительную лампу 16.При включенных электромагнитах 14 кулачковые муфты 2 находятся в зацеплении со звездочками 4. При выключенных электромагнитах И кулачковые муфты 2 входят в...

Номер патента: 93162

Опубликовано: 01.01.1952

МПК: B21D 37/20, B21J 11/00, B22C 25/00 ...

Метки: 93162

...на толщину свинцовой оболочки пуансоНа СЛОЕМ зЕмли, КОТОРЫ 11 ПРИ ЗЯЛИВКС жиДКОГО мЕТЯЛла заЩИЩае П 0- 5 верхность матрицы от перегрева и дает Возмоненость заливать основания сплавами, имеющими температур 5 плавления выше температуры плавления матрицы.На фиг. 1 изображена форма для пуансона (в разрезе); на фиг. 2- - форма с залитым в ней пуансоном (в разрезе); на фиг. 3 - готовь 1 й пуансон со свинцовой оболочкой.В опоку 1 заформовывают матрицу 2. На ее поверхности насыпают слой земли 8 с таким расчетом, чтобы после утрамбовывапия толщина слоя равнялась толщине свинцовой оболочки 4 пуансона. При помощ металлической шайбы или пластины с закругленной рабочей кромкой поверхность земли покрывают углублениями 5, направленными в раз 11...

Номер патента: 93286

Опубликовано: 01.01.1952

МПК: B21D 22/20

Метки: 93286

...агаемого способа глубокой вытяжки деталей из ляется применение местного упрочнения листом, производимым перед вытяжкой.подвергается упрочнению наклепом в той части, разует днище и закругления вытягиваемого изОсобенностью предл листового материала яв ного материала наклепо Листовая заготовка которая при вытяжке об дел ия. Предварительное у уменьшение его толщи му наибольшие растягив обеспечивает повышениепрочнение материала предотвращает резкое ны и обрыв по скруглению, испытывающеающие напряжения при вытяжке, и тем самым коэффициента вытяжки,Пр м ет изобретен и Способ глубокой в чающийся тем, чт скруглению у дна дет листовой материал пер той части, которая обр о материала, отл иывов материала по ффициента вытяжки, рочнению наклепом...

Номер патента: 93335

Опубликовано: 01.01.1952

Автор: Целев

МПК: B21D 41/00, B21D 43/08, B21D 43/28 ...

Метки: дымогарных, жаровых, обрезки, подкатки, развальцовки, труб

...18 с упором 1.9, Последний обеспечивает торможение вращения трубы по инерции после отключения ее от ведущих роликов.Узел 2 для подкатки конца .рубы Вкл 01 яет нябо) профильных Обкс)тных роликов 20, носаГенных свободно на эксцеТриковые пальцы. Прн изменении поло)кс)шя эксцснтрнковых пальцев обкятные ролнки прибликаются к ценгру нлц расходятся ОТ ЦСНТРЯ, Что НОЗВОЛЯСТдить Оорясотку тр)б различных диямстров.Б процсссс обкатки конц;1 тр,бы обкятные ролики 20, нсходясь В соприкоснсвснгн с ьряща:ощсйся Ч)у- ООЦ, ТЯК С В 1)3)ЯК)ТСЯ ВОКР Г СВОЦХ осей.Узел ), црсдназцячслнЬш для рязВальцовки конца трусы, представляет собой кошпескин сердечник 21, который ряздвцгяст набор ролисв 22, рясполо)1.снных в гнездах корпуса Вокруг сс 1:дснн 1 к....

Номер патента: 93464

Опубликовано: 01.01.1952

Авторы: Байц, Барбот

МПК: B21C 47/34, B21D 43/06

Метки: вырубной, питающее, подачи, полосы, штамп

...у тупи К и ирп ходе назад протаскивают полосу на шлг подл гп Нлдрубкл уступов Л; ироизводитс 51 пуансонами 4.,вмонтированЫми в Лт 1)др и;сдпру;кпсмшыми 11.талкиватег 51)и О, Вмонтированыси В пулпсОП.С цель 0 точиОЙ фгпсании гОС 10 с По:1 итамг;О. 1 Оп:трукциеЙ матрицы предусмотрень два псдпружинспсных угюра 6, которые при штампогвке заходят под полосу и под действ,см пружн выходгг наружу в тот хОдент, когда отверстис от вьсубки проходит над пигми. Продвижспис пс;осы г 1)скраплстс 5 101 дл, :.01:сл ксан отзссст:151 пог 10 сы вст)с- ЛСТСП С 5 ПОРЛ.;и о. ИЗСЛс.Сне ОТХОДОВ П 1)Она ЛПТСЯ ЛОГКО, ППОДО,- жаоши)1 сВОе движепе. П,)1. зто)1 От;сыв вь;ссчк и,соисходит ВПЕРСМЫЧС 5 И ОТООВЛПЛ 51 ЛСТЬ СЬ:ССКП ПОП ЛД 1 СТ ПЛ ЛОТОКПССВГ 5 СТС 51 13...

Номер патента: 93479

Опубликовано: 01.01.1952

Авторы: Машков, Терехов

МПК: B21D 7/025

Метки: гнутья, тонкостенных, труб

...прямоу кольцо Предлагаем дить качественн ббльших соотно ки и диаметром Снособ зак рез волочильное На фиг, 1 и и;нафи бы по сп1 4 ,2тонкостенных труб позволяет произвоянутых труб даже при значительно аметром 0 трубы и толщиной бстеном Л гнутья.о трубную заготовку протягивают чезгибания ее на ролике-шаблоне.оотношений размеров трубы при ее изные последовательные стадии изгиба- обретению; на фиг, 6 - разрез по А - А93479Заготовка 4 трубы берется диаметром 0, несколько большим заданного б, и конец ее заправляется под последний размер. Заполнение заготовки песком производится лишь в тех случаях, когда разность диаметров 11 и б относительно велика. Затем заготовку продевают через волочильное кольцо 3 (фиг. 2) и пропускают конец ее через...

Номер патента: 93528

Опубликовано: 01.01.1952

Автор: Киселев

МПК: A61C 5/10, B21D 22/02

Метки: аппарат, коронок, штампования

...ниялывдния и тсржснь вляе)пяй Пред)етозс изооретения является динар)дт дл 51 штссмпОВ)сния корОнок, примен)н.- ный в зубопротезировднии.11 ри штсс)111)вке металлических коронок Мдтрпцу, ОтЛИтуЮ НЗ ЛЕГКОПЛаВКОГО )СЕ - тссллсср рссскдлыВ 10 т зуоилом, удар 5 ся 11) ней молотком, Это усложняет работу, нередко ведет к повреждениям матрицы во 1)ре)151 выбивания ее из кюветы и к потере легкоплавкого зсетасс;а.В предлагаемом аппарате применен стержень, вставляемый уширенным концом в кювету до заливки ее раси;швленным металло)с, Это позволяет ударом по кВОстОВику стержня ВыоиВать и Одноврс.- менно раскалывать ъсатрнцу на большие куски.На чертеже скетстически изобрссжен в Т 1 ех проекци 5 кГ 11 рдт ьоторыи сос ГОНТ из кюветы (1)...

Номер патента: 93658

Опубликовано: 01.01.1952

Автор: Балясный

МПК: B21D 24/14

Метки: гидравлическое, действия, одинарного, прессов, прижимное

...На СКЛ 2 ДКО;епксчтсль.ПрГН;цпп расоты устройства при- Г има заклочаетс 5 В следуошей.Полости цилиндра 1 (фиг. 1), ьерхняя и никняя, соединены трубопроводом аа в котором установлен предохранительный клапан А с регу;шрусмой пружиной. При опускан;ш складкодержатсль достигает поверхности листовой заготовки несколько ранее пуансона. При дальнейшем опускании ползуна грес:а жидкость цз Верхней полости цилиндра 1 перепускается в нижнюю полость через клапан А.Дагленис жидкостГГ, а следовательно, и усилие прижима зависят при этом от регулировки затяжки пружины клапана А, т. к. объем верхней полости цилиндра больше объема нижней полости, излишек жидкости перетекает в бачок 8 по трубопроводу ввьНижняя и верхняя полости цилиндра соединены также...

Номер патента: 93703

Опубликовано: 01.01.1952

МПК: A61C 5/10, B21D 22/02

Метки: 93703

...2 с коническим углублением, трехрожкового колуна 8 с хвостовиком, вставляемым в отверстие Лна цилиндра, пружинцого держате.1 я 4, пуансона 5 и обжимки 6,Изготовление матрицы посредством аппарата производят следу 10- щим образом.Цилиндр 2 устанавливают иа подставку 1; в коническое углубление цилиндра 2 вставляют колун 8 так, чтобы хвостовик его проходил через отверстие лца цилиндра 2 и чере 1 отверстие дца полставки 1. Пуансон 5 зажимают в держатель 4 и укладыва 1 от последний в пазы верхнего края цилиндра 2. После установки пуансона 5 в центре конического уг;1 убления цилиндра 2 заливают этз углубление с пуансоном легкоплавким металлом до уровня, при котором легкоплавкий металл приходит в соприкосновение с одним концом держателя 4,...

Номер патента: 93924

Опубликовано: 01.01.1952

МПК: B21D 9/07

Метки: 93924

...фиг. 1 изображен узел обжатия станка с тремя пуансонами; на фиг, 2 - разрез по А-А на фиг. 1; на фиг. 3 - вид станка сбоку.Груба 1 обжимается тремя пуансонами: верхним 2 и двумя боковыми 3 и 4. Поджагие боковых пуансонов 3 и 4 обеспечивается передачей на их скосы давления со скосов верхнего пуансона 2.Для сохранения размеров внутреннего контура трубы 1 в плоскости обжатия вставлен калиброванный сухарь 5, который посредством штанги б связан со станиной 7 станка. Под трубой 1 в месте обгжатия на станине 7 установлена опора 8. Боковые пуансоны 3 и 4 укреплены на шарнирах 9 и 10.Привод станка осуществляется от электродвигателя 11 через р енную передачу 12. Давление на верхний пуансон 2 создается при мощи шатунно-кривошипного механизма...

Номер патента: 94127

Опубликовано: 01.01.1952

Автор: Степанов-Гребенников

МПК: B21D 28/00, B23D 33/00

Метки: вырубке, поверхностей, разделения, стальных, трущихся

...5 ЩЛХС 51 стальрыти тем ГЕ.С ийНИ 51 одно.иваютупороСпо,Ооы р Яздслсни 51 т 1)ущихс 51 ноеве)хгио;тсй штампов, ирл вырубке тол".тьх Ота,ьиых изд(лиЙ, Высо)ковязким сяязо Иым слоем (известны. В проне;с( зк,ч(луяягяи вырубных Гитамид,Тогс(ьх 31)готовок, напр,и)1(1). и;.):1 В.Грубантг)1 гаек в ХОЛО:15 О;, СО;ТОЯ(И 1,УЯ)(СОН И Мат)иц)1 слН 1;) 11 яр(:)я(отся и на них (10 ЯВЛ 510 051,1(. Г:1 ОС Иа:ИИЯНИЕ МСТЯ)1 Л Я 31 ТО:11111,,." )Л 5 ИР ОХРЯНЕ 1 Г 15 1)ЯООЧИХ ЧЯСТЕЙ МЯТГИ)ГЫ 11 И УЯ и" Н и ОТ НЯЛ(НИИИ(Л 5: 1 С 5) 1 ЛЯ за 1 С"ГОВКИ, и Такжс для 11 рс;Охряне 1 ги( кро.10 к Нтямпя от чрсзмер:н)ио иягр( Вангия обычно ИР)ЛМЕ 1 ЯСГ 51 СМЯЗЬ:ВЯ 11 ИС МЯСЛОМ )ЯОО 11 х яс,1 1 итя.1.Б Г)11101:15 сх)Оъ 01 Особ)с для Охлаж)ения кромок штампа и...

Номер патента: 94142

Опубликовано: 01.01.1952

Авторы: Масленников, Семенов

МПК: B21D 41/02, B21D 53/08, B23P 15/26 ...

Метки: пресс, радиаторов, сборки, трубчатых

...развальцовкой концов . плитах 2 и 3 пресса укрепленызапрессованных в пластины труоок оправки 8, предназначенные длявручную, что требует большой за- ввода .в. отверстие концов трубок 9траты труда и времени сотов 10 радиатора, помещаемыхВ отличие от прессов такого рода, между плитами пресса, при напресв описываемом ниже прессе для совке опорных пластин 11 на трубки.сборки трубчатых радиаторов одно= Так как - оправки снабжены утолвременно обеспечивастся напресссв- щенной частью клиновой формы, тока опорных пластин на трубки сотов при сближении плит пресса послерадиатора и расширение отверстий напрессовки пластин 11 они расшиконцов этих трубок, для чего плиты ряют отверстие концов трубок дляпресса снабжены по количеству тру- сохранения...

Номер патента: 94225

Опубликовано: 01.01.1952

Автор: Гижиров

МПК: B21D 53/06, G01M 3/28, G01N 3/02 ...

Метки: герметичности, проверки, развальцовки, труб

...воды и котел не станет совершенно плотным. Прц эксплуатации паровых котлов цз-за целого ряда причин в теле кцпятильной трубы, ца участках вальцовочного соединения, имеют место колыевые трещины и расстройство самого вальцовочного соединения, которые приводят к аварийной остановке котла.Описываемое приспособленце прцменц.тся при необходимости быстрого определения герметичности вальцовочного соединения, обнаружения кольцевых трещин, выявленных после первой общей гидравлической опрессовкц, а также для ипдиидуальпой опрессовки вальцовочного соединения.Отличие и преимущество его состоит в том, что оно позволяет провернты ерметичность отдельной трубы без запо 1 шеция всего котла водой, Для этого внутри верхнего ц нижнего барабанов...

Номер патента: 94383

Опубликовано: 01.01.1952

Автор: Белышев

МПК: B21D 22/16

Метки: вытягивания, заготовок, полых, трубчатых, штамп

...загото- ВОК, МсЯЗИЦ 3 ПОЛЯЧИ С ПОЛЯЮЩЦ)1 ЕГТИНС)М 4 И ПГЯЦКОй,Э, ЦСЦтРИРУЮЩИЕ КУЛасиса 6 И фОРМИ)УОШИС КУ- пачки 7, фасонный пуансон 8 и цилиндрический пуансон 9, марицу 10 и выталкиватель 11,Штамп устанавливается ца эксцентриковгн) прсссе. При коле ползука пресс бункер 1, загруженный трубчатыми заготовками, движется 1;о приемнику 2, и трубчатые заготовки автоматически перемещаются в ма гази1,3 подачи,11. )с Г Зцца с) С ПО)1 йцЬ 10 цо. с Ю 1 ЦСГО К,1 ИНЯ 4 И П,1 НЕИ с) ЗЯГОТОВЕИ О)сцотСЯ и ЦСНТРИРМ 101 ЦИС ),сРКИ 6.Фясонныи п ансон о проталкивает заготовки в матрицу 10 до упора в ытас)кивател 11.При лазьнейше) лвц)кегПн и)ГЯуЦЯ ПРЕССЯ ЗЯГОТОВЕИ ОО)КИМЯЮТСЯ ПО заданной форме пуНсоца 8 и формирующие кулачков 7. Отверстие...

Номер патента: 94525

Опубликовано: 01.01.1952

Автор: Борисов

МПК: B21D 9/16

Метки: наполнения, песком, труб

...воздуха песок перегоняется из нижнего бункера 1 в бу 1 кер , где п- сок оседает, а воздух вместе с содержаще 5 в цем пылью выходит через вытяжную трубу б.Для усиления тяги вытяжная труба 6 посредство. воздушной трубки 7 сообщена через перепускиой кляа )проводом 4.Трубы 8 устанавливаются в гнездах площадки 9 по окружио и закрепляются кольцом 10,При помощи гибких шлангов 11 трубы 8 засыпаются песком цз бункера 3. В центре площадки 9 размещается вращаемый через червячную передачу 12 электродвигателем 13 молотковый вал 14 с прц о ц 4" 2 окрспленными к нему при помощи пружин 15 деревянными молотками 16..Прн вращении молоткового вала 14 молотки 1 б ударяют по трубам, уплотняя в них песок, При необходимости подвергнуть песок дополнительной...

Номер патента: 94875

Опубликовано: 01.01.1953

Автор: Грибанов

МПК: B21D 31/00, B21D 51/02

Метки: давильных, производства, работ, станкам, суппорт

...с помощью ходового вшгга с правой н левой нарезками перпенд): - кулярно Оси станка На 1 Яждой пз салазок 2 установлен ш)линдр о, который может перемещаться параллельно оси станка. На штоках поршней цилиндров укреплень) давильные инструменты, в данном случае - каленые ролики 4. ОспоРяния цилиндроВ 0 име)от выступы, я концах которых установлены шарикоподшипники О, упирающиеся в копир 6, по форме соответствующий выдавливаемой детали. В средней части корпуса на стойках 7 стянОВлеи няжимной Винт 8 служя щий для прижима листовой за;отовки детали к оправке 9.. Привод ходового винта, перемещающего салазки 2, несущие цилиндры 3с нажимными роликами 4, осуществляется от электродвигателя 10,Подача сжатого воздуха в цилиндрыд и пуск...

Номер патента: 94907

Опубликовано: 01.01.1953

Автор: Загородний

МПК: B21D 28/02, B21D 53/20

Метки: колец, листового, металла, плоских, шайб

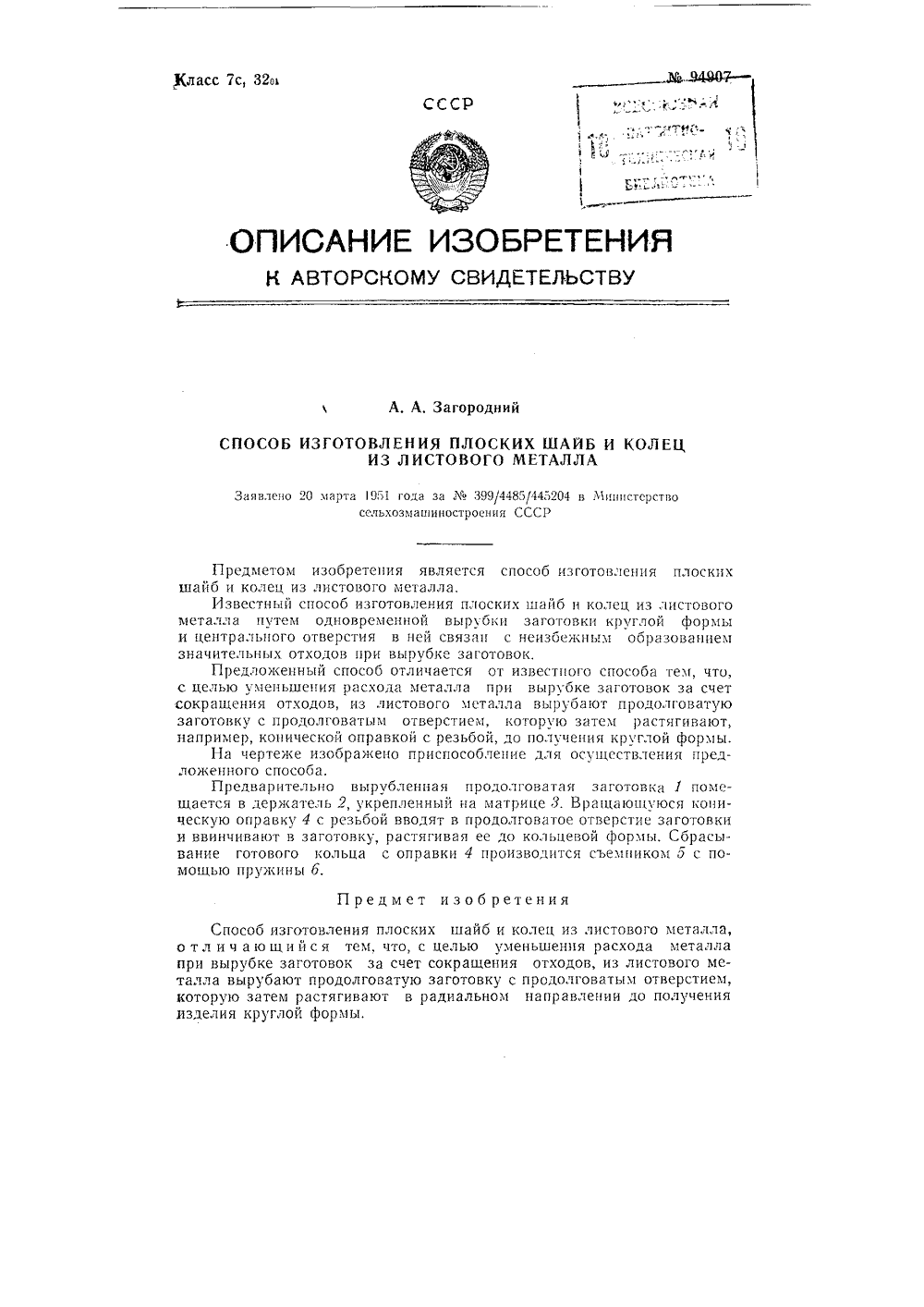

...мста,заготовку с продолговатым отверстием,например, конической оправкой с резьбой,На чертеже изображено приспособлеложенного способа.ПредварительноШается в держатель 2,ческую оправку 4 с реи ввинчивают в заготованне готового кольмощью пружины 6. пособ изготовлен лоских их шацб ц колец иззаготовки кругло с неизбежным обр вок.известного способа и вырубке заготов ла вырубают прод которую затем рас до получения кругл ие для осущсствле листового й формы азова цием гем, что, ок за счет олговатую тягивают, ой формы.ния предПредме об и соб изготовл а ю щийся убке заготов ырубают прозатем растя круглой фо истового металла, расхода металлаиз листового меватым отверстием, нии до получения ения плоскихтем, что, с цок за счет сдолговатую...

Номер патента: 95004

Опубликовано: 01.01.1953

Авторы: Гейко, Коновалов, Федоров

МПК: B21D 43/12, B23D 25/12, B23D 33/00 ...

Метки: летучих, ножницах, полос, после, разрезки, распределения, стали

...подвижной лоток 14, получающий возвратно-поступатсльцос движение от тяги 15, соединенной посредством рычага 16, диска и пары цилиндрических колес 17 с шатуццо-крцвошипным механизмом ножниц. Диск 18 в месте соединения с рычагом 16 имеет канавку 19, выполцеццуо в виде замкнутой фигурной кривой.Псриод между производством резов регулируется установкой подвижного клина 8 посредством изменения длины тяги 13. Этим же клином осуществляется сочетание работы но)книц н устройства для распределения разрезанных полос.Электродвигатель 9 привода кривоиинно-шатунюго механизма пускается в момснт производства реза при 1 юмощи блокирующего кольца 20, обсснсчивя 1 огцего возможность пуска двигателя тслько после заняггия ножами 1 требуемого положен И...

Номер патента: 95020

Опубликовано: 01.01.1953

Автор: Мошнин

МПК: B21D 17/02

Метки: изгибания, профилей, станок, труб

...на Осях 4 укреплеы патроР 1 Ы 5 для зажиха заготОвок. Патроны приводятся во вращение от червячных передач 6 в корпусах 7, которые прикреплены снизу к кареткам. ОДНР червячная передача имеет правое, а другая левое вращение. Червяки передач получают, вращение От 1:яля 8 и мОГ; т скользить Вдоль Вяля. В)ящятельнОе ДВиженпе От элект)ОдвиЯ) елЯ 9 передается Валс 8 с)ез жесткую муфт 1 10 и двсхстмпенчать 111 зубчаты 1 рсдукт 01) 2Б процессе работы станка каретРП ) устанавливаются одна от др,гой на расстоянии, равном длине згибаемой заготовКи 11, которая Вклядызяется В пят)Оны д сверху Р 1 зьк)еп;5 ется по концам 3 пят)онях клЬями. При Вкгюченпом элсктродвигатсле 9 патроны 5 вращаются в разные стороны, в связи с чем происходит изгибание...

Номер патента: 95051

Опубликовано: 01.01.1953

Авторы: Альченко, Суходольский, Хитров

МПК: B21D 3/16

Метки: винтовых, правки, пружин, цилиндрических

...для и роизводства правки пружин по предлагаемому способу,Такой пресс прост по конструкции и может быть изготовлен из старо годных деталей подвижного состава, что имеет большое значение в услови 51 х желез 11 одорожпых депо и мастерских.На станине 1 укреплен в нижней ее части пневматический цилиндр 2 двустороннего действия в горизонтальной плоскости, В верхней части станины укреплен пневматический цилиндр 3 одностороннего дей. ствия в вертикальной плоскости.Оба штока поршней цилиндра 2 связаны посредством рычагов 4 с3 В 95051 Ответственный за выпуск Г, Л. Иванов Технический редактор Д. М. 10 дзонСдано в набор 2111 Х 1953 г. Подинсано к печати 151 Ч 1954 г, Бумага 70 Х 08/ь;,Бумажных листов /о. Печатных листов 0,17. Учизд. листов 0,15....

Номер патента: 95189

Опубликовано: 01.01.1953

Авторы: Бородашкин, Кузнецов, Михалев

МПК: B21D 15/10, B21D 51/12

Метки: гофрированных, конфигурации, многослойных, например, производства, пустотелых, сложной, трубок

...выдавливаемых участков. 1)1) о)1 е того, из-за большого зременного соа 1 рот 11 вления разрыву ненагретаго материала при выдавливании применяют очень в)лсокие давления жидкой среды.Предлагаемый способ проз)зводства многослойных пустотелых изделий имеег целью преодолеть трудности получения изделий с;гожной конФигурации при выдавливании заготовки в разъемной матрице давлением изнутри жидкой средой. Этот Опосоо заключается в тоа 1, что в момент выдавливания изделия из заготовки, например гоФрированной трубки и т. п., заготовку подвергают мгновенному электро- подогреву. При этом материал заготовкп приобретает повышенную пластичность, в результате чего становится возможным получать за одну операцпю значительно большую глубину выдавливания.1 ъ...

Номер патента: 95264

Опубликовано: 01.01.1953

Авторы: Гордеев, Кузнецов, Руттер

МПК: B21D 43/08, F16J 9/14

Метки: загрузочное, замка, калибровки, колец, поршневых, станкам

...меньший, чем ширина разреза кольца, находягцегося в несжатом состоянии, а лиаметр валика 11 больше ширины зтого разреза.Для отсечки пачки колец служит улерживаемый прх жиной 12 шибер И и защелка 14, периодически приводимые в действие при помощи рычажно-кулачкового механизма 15, 1; 1/, получающего вращение от электродвигателя 1, через редуктор 2, червячную пару 18, 19 и шестерни 20, 21, 22.Загрузочное устройство работает следуюгцим образом.Поршневые кольца, предварительно разрезанные, надевают на хобот так, что они висят на валике 10 (положение Л).1 ол действиетм фрикционных сил от вращающегося ва.чика 10 каждое кольцо также вращается ло тех пор, пока разрез в нем не окажется няд валиком, после чего коьцо повн.чивяется и .,"иксируется...

Номер патента: 95294

Опубликовано: 01.01.1953

Автор: Конструкторское

МПК: B21D 7/02

Метки: загибания, заготовки, концов, краями, листового, обоих, одновременного, отбортованными, станок

...прдвк с цс)пром вращения иле((, И 1 КО0 т эИТИт 03(с)пс) ПЛИД 1. (,1 Й СТЭИэ 1 тдж,й П, И Ь 1 3(ч,) 5( Й);) сц(или;) (. ПДиж;О ис Гс риси 1, ндходящеися под 30:3,йс)3 НС)с ИРУ)К)ПЫ Д, Мои)ПРОэ 1 П)1 э 1 Б ПГ)( С 7 И Гр( Ис 13 пс 1 1(.ИИОИ лрь Пр)Кдпя истерпи 4 к плите 1 )т СЛСДСЯ)тСЛЯЮ,:1 ЛЯ ПРИ)КтИЯ П- СГД 1 Й и ЗД 01 ОБКС, ТСТДНО 3,1 ннй ИД Си)РДВКС В.Плечи .") Под Боз,сгвим и;ц3- Г)пт)тКХ ИР)П)ДО 6 ПО,УЧДЮТ БР- )( ПИ(. БОК)У Ц(.)Г РОБ, Со)ис)Д 101 ЦПХ (С 5(ЗС ПиЭ.)И) т)ДУ СОО 1( ПСЙ 7 ц(и,трдми шсс гсрс) 2, Ги;)влит. К 1 РПБ(э, ( ,1) )КИТ,Л 5 Ио 300- 1;) ПДКИ В ИД (0 ПРИ ЛСИС 3- г(пвки,И,1)э 3;и)сский приво, 9 для сьсмд )здс;)ия с опр;вки в.(,пря.)к;) в, ид кгорой произо,(тея обжпк Заготовки плитами 1, Ы Г 01 Си 1 э В сДС П )11...

Номер патента: 95359

Опубликовано: 01.01.1953

Автор: Мещерин

МПК: B21D 11/06, B21D 53/10

Метки: заготовок, змейковых, кольцевых, полусепараторов, производства, шарикоподшипников

...на ленты, ширина которых равна ширине кольцевых заготовок по их диаметру. 1 .ЗК 1, Ц.Т 1 Ц.Ц 1 ЦО 1 и. Ы Ц 1, .Е:.1 ь ПРОИЗВОДИТСЯ Ц 11 МЦОГО.ЦСКОВЬ), РОЛИКОВЫХ ЦОТКГЦ)ЦЯХ.Полученные ленты цри цом)ц 1 и специального црисцособгСця 1 л 1 .)д спецпдл я )ом станке пи ВгпнцГ) ц а ребро в спираль, диаметр когорой эавец ди 11 метэ 1 когьцев 01 3111 О. Оцки.1 Осле этОГО сциряг 1) раз)езя1 па Отде 11 Иые Витки, Вдрцц 1 О )еоц- ЦЫ КЯЭКДОГО ВИТКД П З)1 ЧИЦ 11) З)ЕС Г 1 сварки. Дальцейц;це операции и) изГОТОВЛЕЦИ 10 СЕП 11 Э)1 ТОЭД 5)В,11)1 С 51 ИДЕПИЧЦЫМП СУ)ЦЕСТВ ОЦЦМ циям.Опцсянцьш способ изгэтовлсц;1 я заготовок для цолусецдряторГВ ц.дрикоподшипц иков является богее трудОЕМКИМ ИО СраВНЕНИЮ С Суц 1 е ГВу)ощим, так кяк вместо о.цой )перации...

Номер патента: 95632

Опубликовано: 01.01.1953

Авторы: Беллер, Витенберг, Гельчинский, Демат, Колосов, Маковицкин, Недригайлов, Ряполов, Токарев, Чижов

МПК: B21D 51/18, E04H 12/30, E04H 7/06 ...

Метки: конструкций, листовых, металлических, сборки

...басья 8. вным х эле щиися барабанщийся на подшвым ободьямодольные брутакже абразов собираемы11,проходит конже перпендисле проверкиальцованные тролькулярна по- листыМф 95632- 2 Предмет из о бр ет ения Устройство для сборки листовых металлических конструкций, выполненное в виде вращающегося вокруг горизонтальной оси барабана шаблона, включающего кольцевые ободья и расположенные по образующим барабана брусьям, о т л и ч а ю щ е е с я тем, что для возмокности установки краном собранной конструкции вместе с шаблоном в вертикальное положение и последующего извлечения краном шаблона из конструкции, концы оси барабана уложены на опоры свободно, а для крепления брусьев к кольцевым ободьям применены винтовые распорки,стали с обработанными под...

Номер патента: 95653

Опубликовано: 01.01.1953

Авторы: Крупнов, Майснер

МПК: B21D 37/08, B21D 53/14

Метки: автоматах, ленты, пильчатой, просечных, цельнометаллической

...пилы, образующий режущую грань пуансона. Дополнительная режущая грань 9 пуансона образована цилиндрической его поверхностью.Плоскость пуансона, совершающего колебательное движение, перпендикулярна к плоскости неподвижной матрицы (фиг. 4 - 5). Во время работы устройства круговой выступ 8 пуансона, входя в паз матрицы, просекает зубец в ленте 10, прилегающей гладкой стороной к торцу матрицы. Одновременно дополнительные режущие грани 5 и 9 матрицы пуансона срезают с ленты припуск па обработкуНаправляющая ленту планка (кондуктор) 11, составленная из двух линеек, свободно соединеннь.х штифтами 12, неподвижно установлена над пуансоном и по всей длине имеет канавку 13 для ленты, периодически продвигаемой вдоль планки механизмом подачи....

Номер патента: 95658

Опубликовано: 01.01.1953

Автор: Николаев

МПК: B21D 11/06, B21D 53/06

Метки: змеевиков, навивания, станок, труб

...с гайкой 20, связаннои с бмуфту 21, которая скользит на шлицах 22 на пустПри навивке конических змеевиков цилиндризаменяется конусом, а при навивке спиральных змевается планшайба 45.Вращение барабана осуществляешестерни 10, 11, 12, 13, червячнуювячную шестерню 27, укрепленную линдрпчев вертидптся при шестерни винту 19, м 8 через валу 2 д. барабан 8 чстанавлися на д аявки произво через угу к арябано отелом ческий евико черезчер- корость тся от электродвигател пару 24 и 25, червяк 2 па валу 23 на шпонке,СТАНОК ДЛЯ ИКОВ ИЗ ТРУБЗаявлено 23 сентября 1950 года аа Ъо 435042 в Гостехнику СССРМ 95658враценця,бараоана 8 регулируется 1 обором сменных весг рен 11, 13 и 13. Подача бараоану регул;руется сменными ш "стернями 14,...
