B21D 26/10 — образуемой при мгновенном испарении, например проволоки или жидкости

Номер патента: 147917

Опубликовано: 01.01.1962

Авторы: Гольцова, Юткин

МПК: B21D 1/08, B21D 26/10, B21D 3/16 ...

Метки: восстановления, машин, полых, размеров

...внутренние размеры, соответствующие заданным размерам поршня, устанавливается изношенный или отбракованный по размерам поршень 2, на дно которого накладывается металлическая пластинка 3 со стержнем 4.147917После заполнсния необходимых полостей формы и детали жидкостью, например водой, форма закрывается свободной крышкой 5, через которую в изолирующей оболочке б пропущен электрод 7 разрядника. Внутренней поверхности 8 крышки придана сферическая форма для кумулирования удара. Канал .9 в крышке предназначен для удале- ния из полости воздуха и газов.Вторым электродом служит обрабатываемое изделие, а стержень 4 предназначен для локализации разряда.В толстостенную обойму 10 (фиг. 2), имеющую внутренние размеры, соответствующие внешним...

Номер патента: 153475

Опубликовано: 01.01.1963

МПК: B21D 22/20, B21D 26/10

Метки: 153475

...заготовку 1, имеющую форму полого цилиндра или усеченного конуса, устанавливают в разъемной матрице 2, после чего внутреннюю полость 3 заготовки 1 заполняют жидкостью, например водой, и закрывают матрицу 2 крышкой 4. Затем по трубопроводу 5 подают сжиженный газ, имеющий температуру кипения в пределах от - 180 до - 195 и критическую температуру от - 120 до - 150, например азот или воздух. Поскольку температурный перепад воды и газа очень велик, газ испаряется с большой скоростью, при этом давление его скачкообразно возрастает. Вода, заполняющая полость 3 заготовки, передает давление на ее стенки, которые деформируются и приобретают форму, соответствующую конфигурации полости б матрицы 2, По окончании процесса штамповки вода...

Номер патента: 153476

Опубликовано: 01.01.1963

МПК: B21D 26/10

Метки: 153476

...сосуд, дном которого является диафрагма 7, зажимаемая между фланцем 8 и кольцом 9. В сосуд наливают сжиженный газ стемпературой кипения от - 180 до - 1195 и критической температурой от - 120 до - 150, например азот или воздух. Газ сразу же начинает испаряться, а после того, как сосуд закроют крышкой 10, удерживаемой зажимным устройством, давление внутри сосуда начинает резко возрастать.При определенной величине этого давления диафрагма 7 разрушается и газ попадает в полость заготовки.Поскольку темгературный перепад воды и газа очень велик, то газ испаряется с большой скоростью и его давление скачкообразно возрастает. Вода, заполняющая полость, передает давление на заготовку, которая деформируется и приобретает форму, соответствующую...

Номер патента: 170830

Опубликовано: 01.01.1965

Автор: Гастила

МПК: B21D 26/10, B23K 11/00

Метки: 170830

...17,7.1965 вторзобретеппя астил О А д витель МАЛОГО ДИАМЕТРИ В ЛИТЫХЕЛИЯХ СПОСОБ ИЗГОТОВЛЕНИЯ КАНАЛО И СЛОЖНОЙ КОНФИГУРА И ПРЕССОВАННЫХ Итока, в результате образуется ударная волнгаза с высоким давлением,Предмет изо е ни я ение способа обраб ю давления, получатокопроводящих виде изогнутой по заданным профиле на них импульсног ния каналов мал конфигурации в лит иях,Применс помощьиспаренияпример, вветствии сдействииизготовлесложнойных издел провол мента филю ряется дпцснпя гргглпа ЛВ 2 Известно использование высоких давлений получающихся путем испарения действием импульса электрического тока токопроводяще го элемента в жидкой среде, Предложено получающиеся таким образом давления применять для изготовления микроканалов в прессованных...

Номер патента: 185330

Опубликовано: 01.01.1966

Автор: Замчалкин

МПК: B21D 22/20, B21D 26/10

Метки: высоких, газа, давлений, испарении, сжиженного

...б, которая установлена на винтовом домкрате 7.В цилиндрической обойме 8 перемещается в направляющей втулке 9 пуансон 10. Направляющая втулка 9 смонтирована в подвижной 10 траверсе 11, скользящей по направляющимколонкам 12, на которых закреплены амортизирующие пружины 13.Над цилиндрической обоймой 8 размещенакамера 2, внутренняя часть которой выполне на в виде цилиндра 14, переходящего в усеценный конус 15, перекрываемый импульсным распределительным клапаном 1 б, связанным через систему каналов дозирующим устройством емкости, содержащей сжиженный газ.20 Емкость 4 с сжиженпым газом содержиткорпус 17, распределительный клапан 18, дозирующее устройство 19.Рабочий процесс устройства протекает следующим образом.25 Из корпуса 17 емкости 4 с...

Номер патента: 202049

Опубликовано: 01.01.1967

Автор: Хин

МПК: B21D 22/20, B21D 26/10

Метки: 202049

...заготовке,По предложенному способу в рабочую камеру впрыскивают перекись водорода и разлагают ее на газообразные составляющие под действием катализатора,При реакции разложения выделяется тепло, что облегчает процесс формообразования и позволяет обрабатывать малопластичные сплавы.На чертеже приведено устройство для осу. ществления предложенного способа,Перекись водорода подают в рабочую ка меру 1 через форсунку 2. На форсунке закреплена проволочная сетка 3 с катализатором 4. Рабочая камера установлена над матрицей б, на которую уложена заготовка б, Хранится перекись водорода в герметичном баллоне 7,При впрыскивании перекиси водорода онасоприкасается с форсункой н разлагается на газообразные составляющие с выделением тепла, В результате...

Номер патента: 211497

Опубликовано: 01.01.1968

Автор: Степанов

МПК: B21D 26/10

Метки: взрывной, развальцовки, труб

...описания Об.Х.1972 1,774,77.088.8) Опубликова та опублико Автортзобретения Степано аявите СПОСОБ ВЗРЫВНОЙ РАЗВАЛЬЦОВКИ ТРУБ 2 трубы и подрывают папри взрыве ударная волразвальцовку трубы,ен способстоящий вв трубнойй патрон иоженныйем, что поруют;послна. Это п овки анов- щают куумируют полост рон. Образующаяся на и осуществляет взрывнои развальом, что в полость устдоске трубы номеподрывают его.пособ отличается отлость раздаваемой тустановки в нее взрвышает качество раз изобретен и Предмет Способ взрывно трубных досках п патрона в полость ке трубной доски 10 щийся тем, что, с развальцовки, пол вакуумируют после го патрона, изве и развальцовки тем установки в трубы, размещен н подрыва его, елью улучшения сть раздаваемо установки в нее...

Номер патента: 394137

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B21D 26/10, B23P 19/02

Метки: волны, ударной, энергией

...трубопроводом б для слива жидкости и питающим трубопроводом 7, снабженным обратным клапаном 8. Внутри камеры размещен поршень 9, выполненный с толкателями 10, предназначенными для воздействия на ступи цу насаживаемого на вал 11 колеса 12, Толкатели проходят через прорези траверсы 13, закрепляемой к торцу вала винтом 14 н служащей для создания опоры корпусу, упирающемуся своими заплсчиками 15 на траверсу.Устройство работает следующим образом, После установки колеса 12, подлежащего насадке, против торца вала 11 траверсу 13 посредством винта 14 закрепляют на валу. Затем подводят камеру устройства и направляют выступающие толкатели 10 в прорези траверсы 13, одновременно совмещая прохождение захватов корпуса в пазы траверсы, После упора...

Номер патента: 575161

Опубликовано: 05.10.1977

Авторы: Головкина, Журавский, Здор, Чачин, Шадуя

МПК: B21D 26/10

Метки: высокого, давления, жидкостью, заготовок, листовых, штамповки

...собой боковые поверхности конусов с разными углами наклона образуюших, разность которых является углом наклона клинового сечениямиоУгол наклона составляет 1-15, благодаря чему обеспечивается увеличение давления на периферийную поверхность заготовки эа счет ее концентрирования в узкой части,о Увеличение угла наклона свыше 15 приводит к резкому уменыпению давления падакиыей ударной волны иэ-за противодействия отраженных волн от стенок каналов,Устройство работает следующим образом. бЗаготовку 4 устанавливают на матрицу 3 и на нее насаживают взрывную камеру 1. Матрицу и камеру сжимают между плитами посредством винтовой пары (на чертеже не показана) и одновременно полают проволснку, которую отрезают на требуемую длину и устанавливают в...

Номер патента: 665968

Опубликовано: 05.06.1979

Авторы: Барсуков, Гольдфарб, Еременко

МПК: B21D 26/10

Метки: штамповки

...8, поверхности 9 н 10 которой предназначены для фиксации сосуда в исходном для штамповки положении, погружен в жидкость, Вес втулки выбирается таким, чтобы обеспечить погружение сосуда в необходимое положение (плотность жидкого азота и пеноттолнстнрола меньше плотности воды ),Устройство работает следующим образом,После установки составной л 1 атрицы 1на основании 2, заготовки 4 в матрицен крышки 3 на матрице основание, матрица н крышка соединяются между собой6659683 4внутренней полости после установки сосу- исходит бурное испарение газа, давлениеПа оо свиженным геном посуй Т августа- ревко вовраответ, ооуШеотвпаетон пропеоововки В"Воиоейиоеплен штамповки- положение штамповки летали. Обкапав нееначитепьнокзаполняется...

Номер патента: 721180

Опубликовано: 15.03.1980

Авторы: Дмитриненко, Иванов, Мазуровский, Назарова, Соколов, Федорова, Шкатов

МПК: B21D 26/10

Метки: аппаратов, развальцовки, теплообменных, труб, электроимпульсной

...3 установлена колонна 5 с закрепленным на ней хомутом 6 электродом 7, имеющим возможность перемещения под действием механизма вертикального пере ф мещения 8. Механизмы горизонтального и вертикального перемещения 4 и 8 снабжены элементами 9 и 10. задающимишаг перемещения электрода 7 и выполненными в виде редукторов со сменными шестернями 11, 12, 13 и 14. Ведущие шестерни 11 и 12 связаны с механизмами горизонтального и вертикального перемещения 4 и 8, выполненными в виде передачи винт-гайка и содержащими ходовые винты 15 и 16, редукторы 17 и 18, двигатели 19 и 20, а ведомые шестерни 13 и 14 на своих осях 21 и 22 имеют пластины 23 и 24, взаимодействующие с бес- контактными выключателями 25 и 26, связанными с системой управления...

Номер патента: 740349

Опубликовано: 15.06.1980

Авторы: Дмитриченко, Мазуровский, Соколов

МПК: B21D 26/10

Метки: аппаратов, развальцовки, теплообменных, труб, электрогидроимпульсной

...штанги 2, на которых расположена каретка 3, связанная с механизмом горизонтального перемещения 4. На каретке 3 установлена колонна 5 с закрепленным на ней хомутом 6 электродом 7, имеющим возможность перемещения под действием механизма вертикального перемещения 8, Механизмы з, горизонтального и вертикального перемещения 4 и 8 снабжены элементами 9 и 10, задающими шаг перемещенияэлектрода 7, выполненными в виде редукторов со сменными шестернями 11, 12, 13 и 14. Промежуточные шестерни 15, 16, 17 и 18 расположены в одних корпусах 19 и 20 с ведушими шестернями 11 и 12, связанными с механизмами горизонтального и вертикаль ного перемещения 4 и 8, выполненными . в виде передачи винт-гайка и содержащими ходовые винты 21 и 22, редукторы 23 и...

Номер патента: 844103

Опубликовано: 07.07.1981

Авторы: Мазуровский, Соколов, Стефанишин, Школьников

МПК: B21D 26/10

Метки: теплообменныхаппаратов, труб, электроимпульснойразвальцовки

...перемещения снабжены элементами 9 и 10, задающими шаг перемещения электрода 7, выполненными в виде одноступенчатых редукторов с ведомыми шестернями 11 и 12 и ведущими шестернями 13 и 14, связанными с механизма 8441033ми горизонтального 4 и вертикального 8 перемещения, выполненными в виде передачи винт - гайка и содержащими ходовые винты 15 и 16, редукторы 17 и 18, двигатели 19 и 20. Ведомые валы 21 и 22 имеют несколько б пластин 23 и 24, взаимодействующих с бесконтактными выключателями 25 и 26, дополнительно связанными с системой управления через счетчики 27 и 28 импульсов и генератором импульсов тока (на чертеже 1 О не показан).Установка работает следующим образом. При перемещении электрода 7 в горизонтальной плоскости крутящий момент...

Номер патента: 844104

Опубликовано: 07.07.1981

Авторы: Бызов, Вильский, Иванов, Курач, Мазуровский, Соколов, Школьников

МПК: B21D 26/10

Метки: развальцовки, труб, электрогидроимпульснойустановки, электродная

...система содержит дваэлектрода 1 и 2, нерабочие концы которых присоединены к минусовому и плюсовому выводам генератора импульсов тока (на 1 О чертеже не показан). Электроды выполнены в виде металлических стержней с диэлектрическим покрытием. С помощью гаек 3 электроды крепятся к защитным экранам 4, Экраны 4 с помощью шарнира 5 кре пятся к выдвижной штанге 6, с помощьюкоторой электродная система прикреплена к технологическому узлу (на чертеже не показан) электрогидроимпульсной установки.Экраны 4 снабжены механизмом фикса ции 7.При подаче импульса энергии на электрод 1 через два электровзрывных патрона и затем иа электрод 2 происходит одновременный взрыв двух патронов и соответственно развальцовываются две трубы. При изменении шага...

Номер патента: 192742

Опубликовано: 15.05.1983

Авторы: Гольцова, Юткин

МПК: B21D 26/10

Метки: взрывающегося, головка, подачи, теплового, элемента

...помещена изолирующая вт ка.92742 1Известнь. головки поцачи взрывающегося теплового элемента в устройствах цпя получения высоких и сверхвысоких цавпений, выполненные в виде полого токопоцвоца с коаксиально распопоженным 5 взрывающимся тепловым эпементом.Цель изобретения устранить приваривание подаваемого взрывающегося теп- лового эпемента к телу токопсдвоца.Дпя этого между попым токопоцвоцом и взрывающимся тепловым эпементом помещена изолирующая втулка.На чертеже изображена прецпагаемая гоповка ноцачи взрывающего теппового элемента. 5 Вращающийся тепповой элемент 1 в виде провопоки, пенты или трубки непр рывно ипи прерывисто поцается внутри изолирующей втупки 2. Поверх изолирующей , втулки расположен полый токопоцвоц 3., В перецней...

Номер патента: 212972

Опубликовано: 15.05.1983

Авторы: Гольцова, Юткин

МПК: B21D 26/10

Метки: взрывающихся, тепловых, элементов

...изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 2129Известен способ изгшовления взрывающихся тепловых элементов, состоящий в том, что проводнику в виде проволоки, ленты или трубки придают заданную форму изгибая его в соответствии с конфигурацией обрабатываемого иэделия. Предлагаемый способ отичается от известного тем, что проводнику в том числе и огнеупорному, пленке или листу ди О электрика придают заданную форму, йапример обьемную, путем склеивания либо щтамцовки с последукщей металлизацней полученного каркаса. 15Способ позволяет упростить процессизготовления сложных по конфигурации,и особенно обьемных, взрывакщихся тепловых элементов,Редактор Г. федотов Техред...

Номер патента: 999293

Опубликовано: 23.07.1984

Авторы: Вильский, Иванов, Курач, Мазуровский, Никонова, Соколов, Школьников

МПК: B21D 26/10

Метки: аппаратов, сборки, теплообменных

...в которых количество закрепленных концов труб исчисляется десятками тысяч, Расплавленные и прилиппие к стенкам труб остатки патрона, не извлеченные своевременно, могут привести к аварийным ситуациям во времяработы теплообменника.Цель изобретения - повышение качества получаемого изделия путем уменьшения загрязнения труб.Цель достигается за счет того, что в способе сборки теилообменныхаппаратов, при котором концы труб запрессовывают в трубных решетках путем помещения в деФормируемый участок трубы взрывающегося патрона и подрыва его с образованием взрывной водны высокого давления, взрывающиеся патроны помещают сразу в ., два деФормируемых участка трубы и подрывают их одновременно. На Фиг.1 препставлен варианттеплообменника с прямыми...

Номер патента: 1205969

Опубликовано: 23.01.1986

Авторы: Котиков, Мазуровский, Самусев

МПК: B21D 26/10, B21D 39/06

Метки: решеткой, соединения, труб, трубной

...с трубной решеткой образуется за счет пластичностиметалла трубы нли трубной решетки,нагретой до температуры высокого 50отпуска и диффузионных процессов,происходящих как в процессе запрессовки, гак и при последующей терми"ческой обработке иэделия.Закрепление труб электровзрывомпри более низких температурах металлической связи труб с трубнойрешеткой не образует. Получаемое при этом прессовое .соединение с остаточными нормальными напряжениями,возникающими на поверхности контакта трубы и трубной решетки, постепенно теряет герметичность и прочность за счет релаксации при высокихрабочих температурах и термическихциклов во время эксплуатации изделия.При температурах более высоких,чем температура высокого отпуска материала, закрепление труб в...

Номер патента: 713038

Опубликовано: 30.11.1988

Авторы: Бызов, Мазуровский, Соколов, Царенко, Школьников

МПК: B21D 26/10

Метки: аппаратов, развальцовки, теплообменных, труб, электрогидроимпульсной

...шаг перемещения электрода, а ведомый установлен свободно вращающимся на оси.На фиг,1 представлена кинематическая схема установки для электро- импульсной развальцовки труб тепло- обменных аппаратов; на фиг.2 - вид А на фиг.1.Установка содержит колонну 1,55 на которой установлен хомут 2 с электродом 3, имеющим возможность перемещения под действием механизма вертикального перемещения 4 с элементами, задающими угол поворота.Теплообменный аппарат 5 установлен на механизме поворота, состоящемиз роликовых опор 6 и 7, двигателя8, приводного редуктора 9. ВеДущиеролики 6 расположены на общем валу,который через ведущую 10 и ведомую11 шестерни соединен с пластинками12, взаимодействующими с бесконтактным выключателем 13, связанным...

Номер патента: 1085083

Опубликовано: 23.12.1989

Авторы: Вовк, Друмирецкий, Мазуровский

МПК: B21D 26/10

Метки: запрессовки, решетки, схема, труб, трубные, установки, электрическая, электрогидроимпульсной

...из Б дешифраторов декад, органов 25 управления по числу декад и схемы 26 совпадения.Последовательно соединенные источник постоянного напряжения 1 и первый коммутатор 2 представляют собой зарядную цепь, а последовательно соединенные разрядный контур 4, разрядник 5, электроды 6, тоководы элект ровзрывных патронов 10, трубная решетка 12 - разрядную цейь конденсатор. ной батареи 3.При использовании схемы для одно- электродной установки отрицательный вывод (-) конденсаторной батареи 3 подключают к трубной решетке 12 (на схеме показано пунктиром), В качест5 108 ве разрядника 5 может использоваться любои управдяемый разрядник (напри1 мер, игнитрон, тригатрон и тд.) В. качестве блока 17 поджига может ,использоваться импульсный...

Номер патента: 569081

Опубликовано: 28.02.1990

Авторы: Трофимов, Трофимова

МПК: B01J 3/06, B21D 26/10

Метки: высокого, давления, импульсного, образец

...поток сжима 5 ется, в результате чего образуется сверхсильное магнитное поле, что соответствует получению высокого давления на проводящий материал,Недостатком такого устройства является малая величина начального магнитного потока, что ограничиваеФ достижимую величину давления, Кроме того,в устройстве не наблюдается образования высокотемпературной плаз мыпоэтому в зоне воздействия на образец не достигается высокой темнературы.Цель изобретения - увеличение давления на обрабатываемый образец, а также обеспечение воздействия на образец из непроводящего ток материала и получение в зоне воздействия высо;кой температуры.Для,этого в предлагаемом устрой . стве источник начального магнитного потока выполнен в виде свернутой в цилиндрическую...

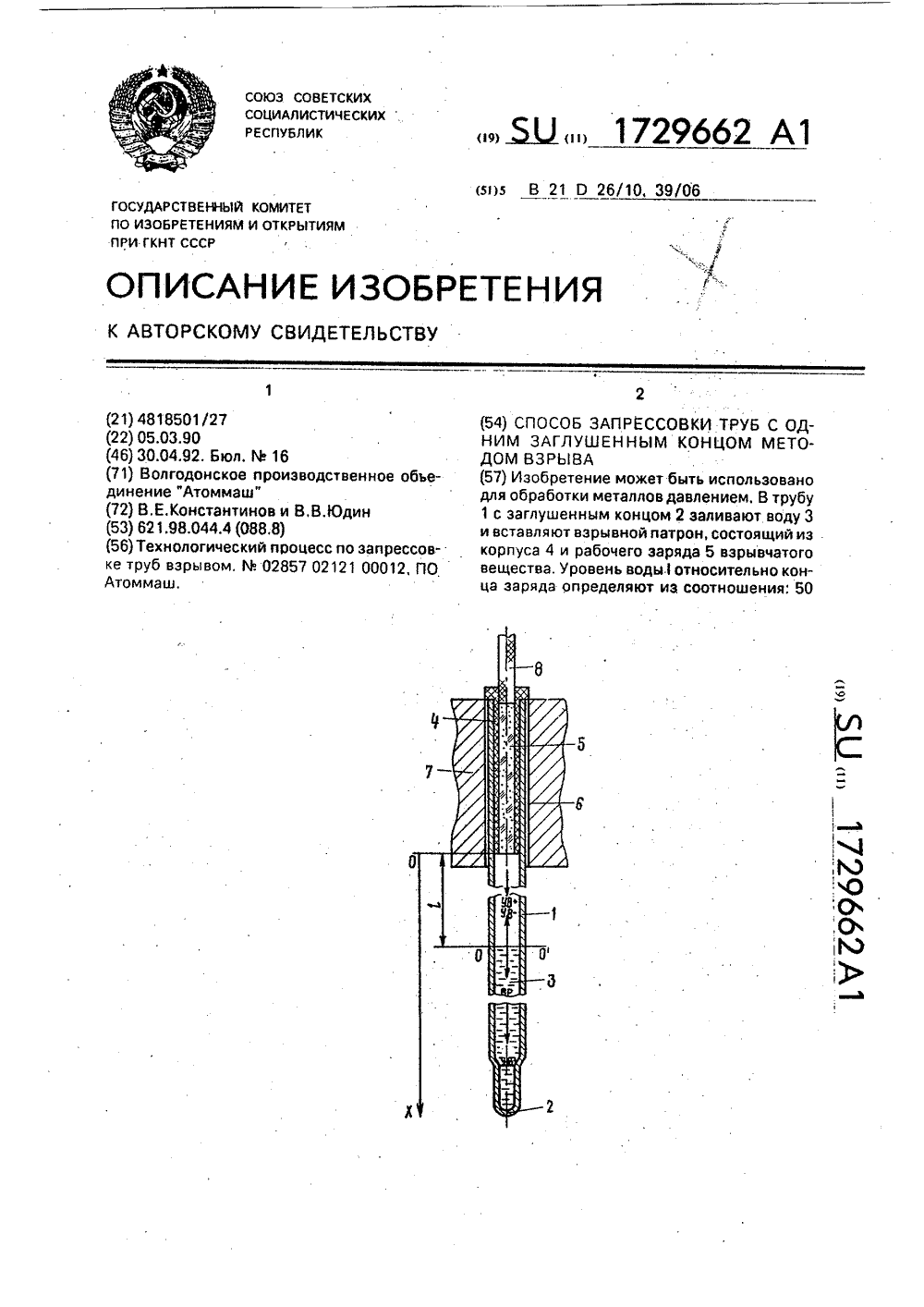

Номер патента: 1729662

Опубликовано: 30.04.1992

Авторы: Константинов, Юдин

МПК: B21D 26/10, B21D 39/06

Метки: взрыва, заглушенным, запрессовки, концом, методом, одним, труб

...разрежения ВР имеет45 воду, в воде возникает волна разрежения, идущая к заглушенному концу трубы, а движение вещества в волне разрежения имеет направление, обратное движению волны. Таким образом, под действием отраженной ударной волны и волны разрежения, действующих в одном направлении к открытому концу трубы, вода выбрасывается из трубы, вымывая при этом остатки корпусов патронов и продуктов взрыва, что способствует повышению качества очистки труб. 1 ил,направление, обратное движению волны, т,е. массовая скорость вещества (воды) направлена от глухого конца трубы к открытому,Таким образом, под действием образовавшихся отраженной ударной волны УВ и волны разрежения ВР, действующих в одном направлении к открытому концу трубы, вода...

Номер патента: 424384

Опубликовано: 07.12.1992

Авторы: Гольцова, Юткин

МПК: B21D 26/10

Метки: деформации, заготовок, листовых

...жидкости согласуют с моментом образования полости. При введении в полость жидкости стенки полости, захлопываясь, проходят меньший путь, что уменьшает непроизводительные затраты энергии и предотвращает последующее выворачивание заготовки,Повышение эффективности штамповки при изготовлении иэделий больших толщин и диаметров обеспечивается тем, что в качестве среды, подаваемой в полость. испольточника энергии, подают согласованно с моментом образования полости среду, препятствующую ее схлопыванию, о т л и ч а ющ и й с я тем, что, с целью повышения эффективности штамповки, в качестве среды, подаваемой в полость, используют сжатый газ,2, Способпоп,1,отличающийся тем, что сжатый газ подают под давлением не меньшим, чем давление жидкости на ....

Номер патента: 1663838

Опубликовано: 15.05.1993

Авторы: Константинов, Куприянов

МПК: B21D 26/10

Метки: взрывной, патрон, развальцовки, труб

...оси Х идет первая волна раз- а режения ВР+. Массовая скорость частиц в ( волне разрежения ВР+ имеет направление О обратное волне, т. е. против оси Х.Посл детонации всего заряда 3 в сече нии Х =по продуктам взрыва идет вторая ф ,волна Разрежения ВР- навстречу первой Ы ВР+, что происходит только в данном случае, )00 когда конец рабочего заряда 3 открыт.Массовая скорость частиц в волне раз-режения ВР- направлена вдоль оси Х. Эти две волны разрежения ВР+ и ВР- встречаются в сечении патрона Х = 0,71, где 1 - длина рабочей части корпуса 1, т. е. части корпуса.находящейся в раэвальцовываемой трубе,Под действием волны разрежения ВР часть корпуса 1 патрона от сечения Х:= О до сечения Х = 0,7 1 получает импульс против оси Х, т, е, данная часть...

Номер патента: 1499797

Опубликовано: 15.10.1993

Авторы: Константинов, Куприянов

МПК: B21D 26/10

Метки: взрывной, патрон, развальцовки, труб

...труб в трубныхрешетках теплообменных аппаратов в различных отраслях машиностроения,Целью изобретения является повышение удобства эксплуатации путем снижениятрудоемкости удаления остатков патронапосле его инициирования за счет энергии 10взрывчатого вещества.На чертеже изображен предлагаемыйпатрон,Взрывной патрон содержит корпус 1 скольцевой канавкой 2, заряд 3 взрывчатоговещества, расположенный внутри корпуса1, и имеющий длину 1, и отрезок детОнирующего шнура 4, Кольцевая канавка 2 распо-,ложена на корпусе 1 на расстоянии, равном0,74от места контакта детонирующего 20шнура с зарядом 3 взрывчатого вещества.Используется:патрон следующим обра-зом.После инициирования детонирующимшнуром 4 заряда 3 взрывчатого патрона в 25сечении х=О по заряду...

Номер патента: 1839120

Опубликовано: 30.12.1993

Авторы: Вовк, Соболева

МПК: B21D 26/10

Метки: запрессовки, качества, труб

...24, управляющий вход которого подключен к выходу блока 10 определения отсутствия разряда.Длительность запускающего импульса для применяемых на практике скоростей перемещения электрода составляет величину с размерностью миллисекунд и намного превышает длительность. первой полуеолны разрядного тока десяти микросекунд, что гарантирует отсутствие ложных срабатываний блока определения отсутствия разряда).Выбор в качестве информационного параметра осуществления разряда первой полуволны разрядного тока позволяет определять наличие разряда с любой формой разрядного тока, в том числе только с одной полуволной (первой), Уровень срабатывания порогового элемента устанавливается ниже минимально возможного значения сигнала от датчика тока,...

Номер патента: 1760677

Опубликовано: 15.08.1994

Авторы: Брызгалин, Годенко, Слепцов, Суркаев

МПК: B21D 26/10

Метки: запрессовки, решетки, труб, трубные, электрогидроимпульсной

1. СПОСОБ ЭЛЕКТРОГИДРОИМПУЛЬСНОЙ ЗАПРЕССОВКИ ТРУБ В ТРУБНЫЕ РЕШЕТКИ, включающий следующие операции: установку концов трубы в отверстия трубных решеток, установку в полость трубы токопроводящей вставки, опирающейся на центрирующие изолирующие элементы, установку в трубу с обеих концов взрывающихся проволочек, помещенных в передающую рабочую среду, соединение по одному из концов проволочек со вставкой, а свободных концов с разнополярными выводами источника импульсных токов и одновременный подрыв проволочек, отличающийся тем, что, с целью повышения производительности путем обеспечения одновременной запрессовки трубы в три решетки, центрирующие изолирующие элементы выполнены в виде звездочек, перед установкой концов трубы в отверстия трубных...

Номер патента: 1205394

Опубликовано: 20.02.1995

Авторы: Гуляева, Юрченко

МПК: B21D 26/10

Метки: запрессовки, патрон, труб, электрогидроимпульсной

ПАТРОН ДЛЯ ЭЛЕКТРОГИДРОИМПУЛЬСНОЙ ЗАПРЕССОВКИ ТРУБ, содержащий диэлектрический корпус в виде гильзы с изоляционной юбкой и взрывающуюся проволочку с токоподводом, размещенную в корпусе, отличающийся тем, что, с целью повышения качества и эффективности запрессовки труб путем исключения пробоя по изоляционной юбке, токоподвод выполнен длиной, определяемой из следующего соотношения:где lт - длина токоподвода, мм;lю - длина изоляционного пути юбки, мм,при этом длина изоляционного пути юбки lю определяется из соотношенияlю= K

Номер патента: 1406888

Опубликовано: 20.02.1995

Авторы: Вовк, Друмирецкий, Соболева

МПК: B21D 26/10

Метки: запрессовке, качества, соединений, труб, электрогидроимпульсной

СПОСОБ КОНТРОЛЯ КАЧЕСТВА СОЕДИНЕНИЙ ТРУБ ПРИ ИХ ЭЛЕКТРОГИДРОИМПУЛЬСНОЙ ЗАПРЕССОВКЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.1. Способ контроля качества соединений труб при их электрогидроимпульсной запрессовке, заключающийся в том, что фиксируют электрические параметры разряда и при отклонении их от заданного значения фиксируют наличие некачественного соединения, отличающийся тем, что, с целью повышения достоверности контроля, фиксируют интервал времени, в течение которого напряжение накопителя уменьшается на заданную величину, сравнивают интервал времени с заданным значением и при значении меньше заданного фиксируют некачественное соединение.2. Устройство для контроля качества соединений труб при их электрогидроимпульсной...

Номер патента: 774053

Опубликовано: 20.02.1995

Авторы: Недвига, Полевик, Рудюк

МПК: B21D 26/10

Метки: саморегулирующая, электродная

1. САМОРЕГУЛИРУЮЩАЯ ЭЛЕКТРОДНАЯ СИСТЕМА, содержащая два соосно расположенных электрода, каждый из которых выполнен в виде полого цилиндра с перемещающимся вдоль своей оси штоком, отличающаяся тем, что, с целью обеспечения возможности поддержания постоянного межэлектродного промежутка, она снабжена запрессованными внутри каждого цилиндра стаканами, на внутренней поверхности которых выполнены кольцевые канавки, а штоки подпружинены к дну стаканов и имеют ряд кольцевых буртиков, упирающихся в основания канавок, при этом высота первой от рабочего торца электрода канавки равна высоте буртика, а высота последующих увеличена в арифметической прогрессии.2. Система по п.1, отличающаяся тем, что первая канавка стакана и соответственно первый...
