Способ запрессовки труб с одним заглушенным концом методом взрыва

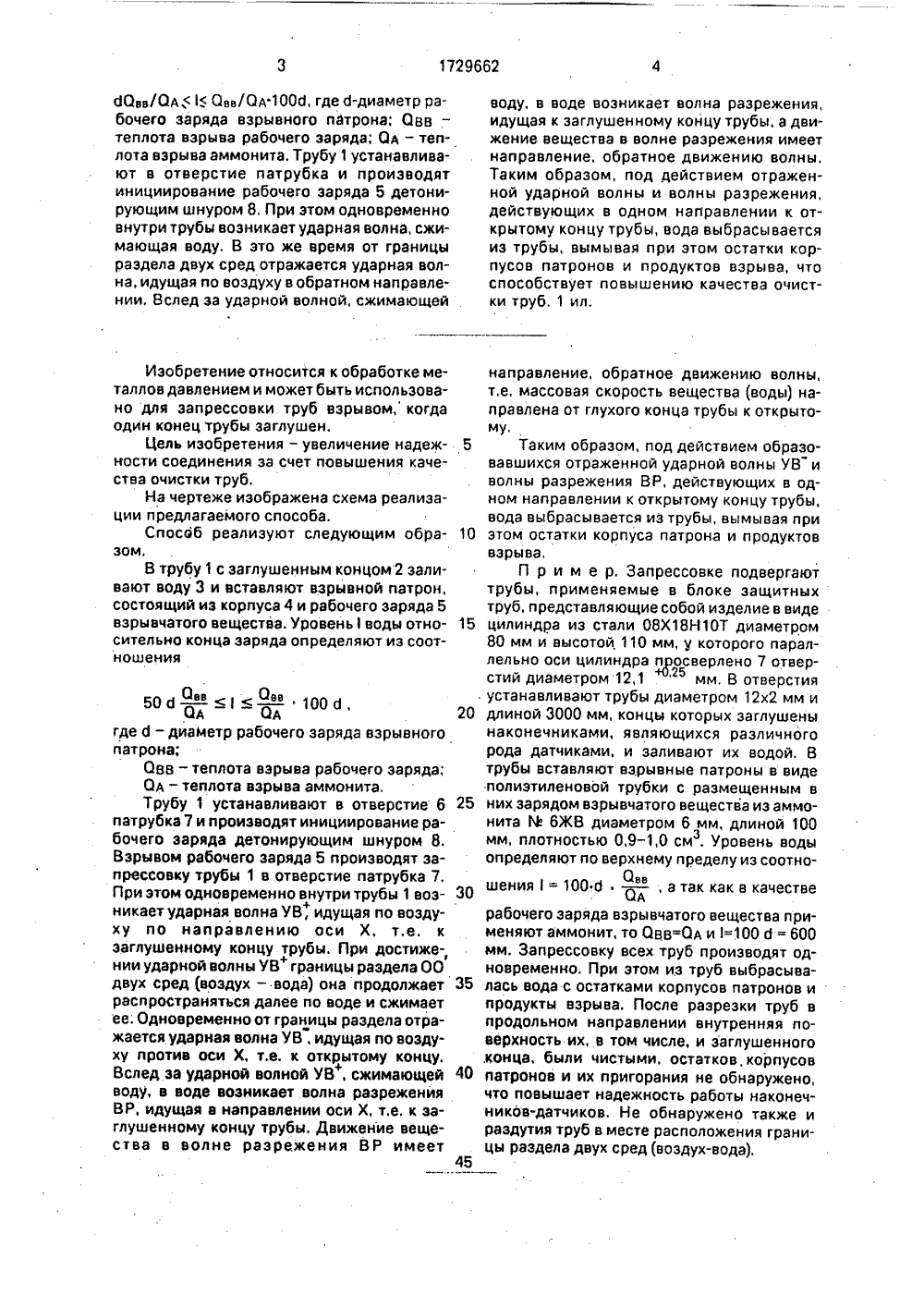

(5)5 В 21 О 26/10, 39/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Волгодонское производственное объединение "Атоммаш"(56) Технологический процесс по запрессовке труб взрывом. М 02857 02121 00012, ПОАтоммаш.(54) СПОСОБ ЗАПРЕССОВКИ ТРУБ С ОДНИМ ЗАГЛУШЕННЫМ КОНЦОМ МЕТОДОМ ВЗРЫВА(57) Изобретение может быть использовано для обработки металлов давлением. В трубу 1 с заглушенным концом 2 заливают воду 3 и вставляют взрывной патрон, состоящий из . корпуса 4 и рабочего заряда 5 взрывчатого вещества. Уровень воды 4 относительно конца заряда определяют иа соотношения: 501729662 10 15 бОвв/Од1 Овв/Од 100 б, где б-диаметр рабочего заряда взрывного патрона: Овв - теплота взрыва рабочего заряда; Од - теплота взрыва аммонита, Трубу 1 устанавливают в отверстие патрубка и производят инициирование рабочего заряда 5 детонирующим шнуром 8, При этом одновременно внутри трубы возникает ударная волна, сжимающая воду. В это же время от границы раздела двух сред отражается ударная волна, идущая по воздуху в обратном направлении, Вслед за ударной волной, сжимающей Изобретение относится к обработке металлов давлением и может быть использовано для эапрессовки труб взрывом, когда один конец трубы заглушен.Цель изобретения - увеличение надежности соединения за счет повышения качества очистки труб,На чертеже изображена схема реализации предлагаемого способа.Спосэб реализуют следующим образом.В трубу 1 с заглушенным концом 2 заливают воду 3 и вставляют взрывной патрон, состоящий из корпуса 4 и рабочего заряда 5 взрывчатого вещества, Уровеньводы относительно конца заряда определяют иэ соотношения 50 б вв 1 вв 100 б,где б - диаметр рабочего заряда взрывногопатрона;Овв - теплота взрыва рабочего заряда;ОА - теплота взрыва аммонита.Трубу 1 устанавливают в отверстие 6 25патрубка 7 и производят инициирование рабочего заряда детонирующим шнуром 8,Взрывом рабочего заряда 5 производят запрессовку трубы 1 в отверстие патрубка 7,При этом одновременно внутри трубы 1 воэникает ударная волна УВ, идущая по воздуху по направлению оси Х, т е. кзаглушенному концу трубы. При достиже-,нии ударной волны УВ границы раздела 00двух сред (воздух - вода) она продолжает 35распространяться далее по воде и сжимаетее; Одновременно от границы раздела отражается ударная волна УВ, идущая по воздуху против оси Х, т,е. к открытому концу.Вслед за ударной волной УВ+, сжимающей 40воду, в воде возникает волна разреженияВР, идущая в направлении оси Х, т.е. к заглушенному концу трубы. Движение вещества в волне разрежения ВР имеет45 воду, в воде возникает волна разрежения, идущая к заглушенному концу трубы, а движение вещества в волне разрежения имеет направление, обратное движению волны. Таким образом, под действием отраженной ударной волны и волны разрежения, действующих в одном направлении к открытому концу трубы, вода выбрасывается из трубы, вымывая при этом остатки корпусов патронов и продуктов взрыва, что способствует повышению качества очистки труб. 1 ил,направление, обратное движению волны, т,е. массовая скорость вещества (воды) направлена от глухого конца трубы к открытому,Таким образом, под действием образовавшихся отраженной ударной волны УВ и волны разрежения ВР, действующих в одном направлении к открытому концу трубы, вода выбрасывается из трубы, вымывая при этом остатки корпуса патрона и продуктов взрыва,П р и м е р. Запрессовке подвергают трубы, применяемые в блоке защитных труб, представляющие собой изделие в виде цилиндра из стали 08 Х 18 Н 10 Т диаметром 80 мм и высотой 110 мм, у которого параллельно оси цилиндра просверлено 7 отверстий диаметром 12,1мм. В отверстия устанавливают трубы диаметром 12 х 2 мм и длиной 3000 мм, концы которых заглушены наконечниками, являющихся различного рода датчиками. и заливают их водой. В трубы вставляют взрывные патроны в виде полиэтиленовой трубки с размещенным в них зарядом взрывчатого вещества из аммонита Ь 6 ЖВ диаметром 6 мм, длиной 100 мм, плотностью 0,9-1,0 см, Уровень водызопределяют по верхнему пределу из соотношения 1= 100 б- , а так как в качествеОввОАрабочего заряда взрывчатого вещества применяют аммонит, то Овв=Од и 1=100 б = 600 мм. Запрессовку всех труб производят одновременно, При этом из труб выбрасывалась вода с остатками корпусов патронов и продукты взрыва, После разрезки труб в продольном направлении внутренняя поверхность их, в том числе, и заглушенного .конца, были чистыми, остатков, корпусов патронов и их пригорания не обнаружено, что повышает надежность работы наконечников-датчиков. Не обнаружено также и раздутия труб в месте расположения границы раздела двух сред воздух-вода),1729662 Составитель И. ИконниковаРедактор М.Кобылянская Техред М.Моргентал Корректор М. Товтин Заказ 1464 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, РаушЧкая наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Использование предлагаемого способа позволяет значительно повысить качество очистки труб с одним заглушенным концом от остатков корпусов патронов и продуктов взрыва и повысить надежность соединения. 50. Формула изобретенияСпособ запрессовки труб с одним заглушенным концом методом взрыва, заключающийся в размещении трубы с заглушенным концом в отверстии патрубка, размеще , нии в трубе взрывного патрона, его последующем подрыве и заполнении трубы водой, о т л и ч а ю щ и й с я тем, что, с целью увеличения надежности соединения эа счет повышения качества очистки труб, заполнение трубы водой осуществляют перед размещением взрывного патрона, при этом расстояние от ближайшего к заглушенному концу трубы торца взрывного патрона до уровня воды в трубе выбирают из соотношения50 6100 бгде б - диаметр рабочего заряда взрывного патрона;Овв - теплота взрыва рабочего заряда;0 д - теплого взрыва алюминия.
