B04C 5/16 — с выпускными отверстиями изменяемых размеров в каналах для тяжелой фракции

Номер патента: 1445805

Опубликовано: 23.12.1988

Авторы: Гарифзянов, Кудрявцев, Пронин, Хакимов

МПК: B04C 5/16

Метки: гидроциклон

...(вибровозбудителем), например, в виде соединенного с камерой сильфона, снабженного приводом возвратно-поступательного движения (возможны и другие варианты выполнения генератора пульсаций давления, в том числе основанные на различных физических принципах действия: механические, электромагнитные, гидроимпульсные и др.). В качестве источника энергии для привода генератора могут использоваться внешние и внутренние источники энергии (например, в качестве внутреннего источника может использоваться давление жидкости во входном патрубке, разрежение в осевой зоне гидроциклона и др.). Гидроциклон работает следуюц 1 им образом.Исходная разделяемая суспензия под давлением через входной патрубок 2 поступает в корпус 1 гидроциклона, где...

Номер патента: 1465126

Опубликовано: 15.03.1989

Авторы: Гарифзянов, Кудрявцев, Пронин, Хакимов

МПК: B04C 5/16

Метки: гидроциклон

...относительно его оси (центра). Втулка 9 снабжена на внутренней поверхности лопастями 10 для ее вращения под действием выгружаемой из пескового патрубка суспензии и выполнена неуравновешенной (с эксцентриситетом массы) относительно оси вращения, например, за счет асимметричного расположения лопастей 10 или за счет установки на ней специального груза 11.Этот вариант принципиально отличается от предыдущего тем, что здесь используется не внешний, а внутренний источник энергии для движения патрубка. Возможны и 5 10 15 20 25 30 35 40 45 50 55 другие варианты выполнения средства для придания кругового движения свободно-. му концу пескового патрубка как с внешними, так и с внутренними источниками энергии.Гидроциклон работает следующим...

Номер патента: 1493320

Опубликовано: 15.07.1989

Авторы: Гарифзянов, Кудрявцев, Логанов, Пронин, Хакимов

МПК: B04C 5/16

Метки: гидроциклон

...давление в К 6 повышается. Возникающие пульсации позволяют повысить эффективность разделения. 1 ил. ние суспензии с образованием осветленной жидкости, выводимой через сливной патрубок 3, и сгущенной суспензии, выводимой через песковый патрубок 4. При работе гидроциклона в его осевой зоне возникает разрежение и создается воздушный столб, Под действием давления газа, подаваемого в камеру 6 через штуцер 9 и отверстие 7, подпружиненный клапан 12 средства 11 совершает колебательное движение, периодически открывая и закрывая отверстие 8. При открытии отверстия 8 камера 6 сообщается через трубопровод 10 и осевую трубку 5 с воздушным стобом гидроциклона. При этом вследствие того, что диаметр отверстия 8 больше, чем у отверстия 7, скорость отвода...

Номер патента: 1503890

Опубликовано: 30.08.1989

Авторы: Брот, Ишмурзин, Султанов, Ямалиев

МПК: B04C 5/16

Метки: гидроциклон

...10 и управляющий мощностью импульса генератора импульсов тока (ГИТ) 13, электрические провода 14 связывающие элементы 5,8,10,13,Гидроциклон работает следуощим об разом.( Исходная жидкость по тангенциальному питающему патрубку 3 подается в корпус 1, закручивается и движется 40 по спиральной траектории вдоль стенок корпуса 1. Под действием центробежных сил инерции и частично гравитационных сил происходит разделение исходной жидкости на сгущенный и осветленный продукты. Сгущенный продукт удаляется через песковый патрубок 2, а осветленный через сливной патрубок 4, Если в исходной жидкости резко увеличивается процентное содержание или изменяется гранулометрический состав твердой Фазы, то в нижней части пескового патрубка 2 будет...

Номер патента: 1510941

Опубликовано: 30.09.1989

Авторы: Абдураманов, Баджанов, Касабеков

МПК: B04C 5/16

Метки: гидроциклон

...тора.Гидроциклон работает следующим образом. 25Исходная суспензия под давлениемчерез тангенциальный патрубок 2 поступает внутрь корпуса 1 гидроциклона,где под действием центробежных силинерции разделяется на сгущенный и 3 Оосветленный потоки. Осветленная частьвосходящим потоком удаляется из аппарата через сливной патрубок 3 и сгущенная часть - через патрубок 5. Таккак частицы, двигаясь по циклоиде,догоняют друг друга, то.при своемдвижении они вытесняют жидкую фазу иона удаляется вместе с основным восходящим потоком через сливной патрубок 3, а сгущенная масса через кольцевую щель попадает в торообразныйпатрубок, который обеспечивает равномерное ее удаление,Вместе с тем движение по циклоидеобуславливает значительное...

Номер патента: 1512666

Опубликовано: 07.10.1989

Авторы: Орешкина, Ульянов

МПК: B04C 5/16

Метки: обезвоживатель, суспензий

...отбрасывается к периферии и по спиральной траектории движется вниз. Далее она попадает на витки шнека 7, у которых направление закручивания противоположно спиральной траектории движения тяжелой фракции в корпус 1. В результате этого возникает противоток, вектор которого направлен в сторону, противоположную направлению осевого движения тяжелой фракции. Это обеспечивает эффективное ворошение сгущенной фракции в пограничном слое в начале шнека, что способствует лучшему определению свободной влаги и повышению производительности. Шнековое устройство 7 дожимает и выгружает тяжелую фракцию в патрубок 3, а полученный фильтрат проникает через зазоры конических колец 5 в полость трубы 4, отсасывается в восходящий поток и вместе с жидкой фракцией...

Номер патента: 1528569

Опубликовано: 15.12.1989

Автор: Шульгин

МПК: B04C 5/16

Метки: гидроциклона, шлама, эвакуации

...при этом одновременно в нзчдлс процес.сд В р;1 грл ичцос отв рс(и цдс;лки выбря.сывается жлкосгь и п(лдм Пол лйствисм 30 В( К)Л 3 31РС 3 Ы 03 Р(3 В(С(11 3)1 511 И 3) -5 К ГОР(У )ТВРСТИЯ 13)1 СД.КИ 1, ЦРКРЬ(В 1 с г и ц;х(,33(т(5 В 1,кол и(лж(л(и( Ло Гх цор, ц.3 Вцл ри ц,.И.и ц и;(кц)(тС 51 ЦР(. (. 3.Ц Ц( К(,1 ИС(О 333,3; 1с Г;1 Г(чцн 1 я т о, ч 1(бы ц( ирц) - З ГИ ГЬ,+3 ЛКОСТЬ К Р 3Р ОЧН(1) ) (ВСРСГИК), ( (. ( 1 СС И В И(11 Р( ОК 3+СС 51 равным Гои силе, корлк формир)1 вд.куум.Дд, 1 .1 (.(. 3 (1 к .11111(. 3., 1 м 1 31, , 3(ЛО 40 ватльно, увели ц цис Вя шлдл(ово поршня приводит к врушецик) рдвцовсия.Шдрлвижется вниз и ввисаег В воздухе, пропуская шлам При э(ом, ш,(ам движется непрерывным потоком через зазор л(еждл шароми ториол...

Номер патента: 1544496

Опубликовано: 23.02.1990

Авторы: Корсак, Крамской, Семенов, Шерер

МПК: B03B 5/34, B04C 5/16

Метки: гидроциклон, классификации, обогащения, тонкозернистых

...содержит цилиндроконический корпус 1 с тангенциально располо женным в верхнейцилиндрической части корпуса 1 входным патрубком 2. В верхней цилиндрической части корпуса по его оси установлен сливной патрубок 3. В нижней конической части корпуса 1 установлена с возможностью ее осевого перемещения цилиндрическая насадка 4. Цилиндрическую часть цилиндроконической насадки 4 огибает винтовой канал с песковым патрубком 5. В верхней части цилиндроконической насадки 4 установлен соединенный с ее верхней конической частью поплавок 6,Гидроциклон работает следующим образом.Исходная суспензия поступает в корпус 1 гидроциклона через входной тангенциальный патрубок 2, образует вращающийся поток, направленный по винтовой линии сверху вниз. Под...

Номер патента: 1572707

Опубликовано: 23.06.1990

Авторы: Бикиняев, Брот, Васильев, Вахитов, Ишемгужин, Русин, Султанов, Шайдаков, Ямалиев

МПК: B04C 5/16

Метки: гидроциклон

...патрубке втулки, снабженной колеблющимися пластинами различной ширины, при этом пластины закреплены на втулке под углом к оси корпуса. В. Тимошководанич Корректор М, Кучерявая оставитТехред ор И, Горна е Тираж 468 дписное Заказ 1606ВНИИПИ Государственног113035 иям и открытиям при ГКНТ СССя наб., д. 4/5 омитета по изобре осква, Ж, Рауш оизвоцственно в издательск комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к техникеразделения неоднородных жидких сред,в частности к аппаратам для разделения суспензий в поле центробежныхснл, и может быть использовано в гор 5ной, нефтегазовой, химической и других отраслях промьппленности.Цель изобретения - повышение надежности путем предотвращения забив ркн пескового патрубка.На...

Номер патента: 1585011

Опубликовано: 15.08.1990

Автор: Егоров

МПК: B04C 5/16

Метки: гидроциклон

...по тангенциальному входному патрубку 4, приобретает врагательное движение, обеспечивающее раз 1585011деление материала на тонкий и грубый продукты, Тонкий продукт выводится иэ гидроциклона через сливной патрубок 5 и, сливной канал 6, а грубый - через песковую насадку 7, Вращением штурвала 15 устанавливают стержень 8 с таким зазором между ним и лесковой насадкой 7, который определяет требуемую ступень классификации и сгущения твердого про, дукта.При забивании отверстия лесковой , насадки 7 в подпоршневой полостивозрастает давление. Стержень 8 с местным конусообразным утолщением 9 перемещается .:.вверх, увеличивая зазор между лесковой насадкой 7 и ;стержнем 8 и уменьшая проходное се-. чение в камере 10 переменного сече-ния. При этом...

Номер патента: 1599101

Опубликовано: 15.10.1990

Авторы: Бекмаханов, Клец, Куликов, Мирзаходжаев, Омаров, Ревазашвили, Токтаганов, Шемшура, Якунин

МПК: B04C 5/16

Метки: гидроциклон

...в виде экспоненты повышает ее износостойкость за счет более плавного обтекания пульпой и способствует более эффективному отделению мелочи за счет резкого увеличения окружной скорости пульпы и уменьшения гидравлического сопротивления, обусловленных, в свою очередь, уменьшением высоты насадки в 2-3 раза 45 и предотвращением образования в нижней части гидроциклона крупномасштабных вихрей, которые значительно перемещают продукты разделения. Износостойкость песковой насадки повьппается также за счет ее выполнения из золоситалла. В конечном счете используемые технические решения обеспечиваютповышение эффективности и экономичности классификации. Гидроциклон предлагаемой конструкции был испытан в сравнении с прототипомв промышленных...

Номер патента: 1599102

Опубликовано: 15.10.1990

Авторы: Левицкая, Тазалова

МПК: B04C 5/16

Метки: выгрузки, продуктов, сгущенных

...предлагаемое устройство для выгрузки сгущенных продуктов.Устройство содержит эластичный насадок 1, закрепленныц на разгрузочном патрубке 2. Обжимное приспособление состоит цэ дугообразной направляющей 3, соединенноц с разгрузочным патрубком 2. Радиус закрепления дугообразной направляющей выбирается таким, чтобы не происходил самопроизвольный перегиб эластичного насадка. Обжимное устройство выполнено также в виде вала 4 с радиальными опорами 5. На концах радиальных опор на осях 6 установлены свободно вращающиеся валки 25 7. Валки установлены на валу 4 с шагом, обеспечивающим одновременный контакт не ранее, чем одного валка с дугообразной направляющей 3. Дугообразная направляющая 3 снабжена виб. роустойчивымц упругими вставками...

Номер патента: 1604492

Опубликовано: 07.11.1990

Авторы: Вайдуков, Глаголев

МПК: B04C 5/16

Метки: гидроциклонная

...в подшипниках 9 на раме 10, имеющей снизу лапы 11. Сверху на раме крепится гидроциклон 1. В верхней части бун 35 кера имеется патрубок 12 для отвода отстоянной в бункере жидкости. Гидроциклонная установка, содержащая гидроциклон со сливным и песковым патрубками и бункер, распсложенный под песковым патрубком, о т л ич а ю щ а я с я тем, что, с целью повышения надежности и производительности при разделении суспензий со слежизающейся твердой фазой, бункер снабжен в нижней части раструбом и клапаном и установлен на горизонтальной оси с возможностью опрокидывания, при этом раструб сообщен с бункером через клапан При эксцентриситете, равном нулю,40горизонтальная ось крепления бункерасовпадает с центром тяжести его в заполненном...

Номер патента: 1623772

Опубликовано: 30.01.1991

Авторы: Данилевич, Кашицын

МПК: B04C 5/16

Метки: гидроциклон

...полости сливного патрубка и корпуса установлен цилиндрический стержень 5, который в нижней части имеет сменный наконечник 6 с размещенным на нем клапаном 7 с боковыми вертикальными лопатками 8. В верхней части стержень 20 имеет штурвал 9, резьбовое соединение с разобшаюшей гайкой 1 О и муфтой И сливного патрубка. Гидроциклон работает следующим образом.Раствор, содержащий твердые частицы выбуренной породы, под давлением шламового насоса подается по тангенциальному патрубку 2 в верхнюю часть корпуса 1 и приобретает вращательное движение, При Зо этом возникают значительные центробежные силы, под действием которых более крупные частицы увлекаются к стенкам корпуса, движутся по спиральной траектории вниз и выходят через песковую...

Номер патента: 1623773

Опубликовано: 30.01.1991

Автор: Мазенко

МПК: B04C 5/16

Метки: гидроциклон

...и нижней обоймы происходит схождение стержней ло соприкосновения их середин.В местах траекторий стержней от их повопотов в лисках колсгг 8 и 11 образованы пустоты 14. Стержни 13 в зависимости от матс. риаларукава 6 могут быть прямыми или изогну- ЗС гыми по винтовой линии. Средние частистержней могут быть гуммированными.Для перемещения нижней обоймы в ееверхнем кольце 11 имеется одно (или лва диаметрально противоположных) резьбовое отверстие, в которое ввернута рукоятка 15 35 (или лве рукоятки), подпружиненная шайбой16, а в корпусе горловины 2 в месте траектории рукоятки (рукояток) 15 от перемс гцения обоймы образован паз (пазы)7.Наружная поверхность втулки 12 герме О тизируется уплотнением 18, удерживаемомцд месте стопорным кольцом...

Номер патента: 1627249

Опубликовано: 15.02.1991

Авторы: Баранов, Гудочков, Кутепов, Лагуткин, Терновский, Цыганов

МПК: B03B 5/34, B04C 5/16

Метки: минерального, обогащения, сырья

...коллектор 2 подвода исходного питания с патрубками 3 подвода исходного питания в каждый корпус 1 и общий коллектор 4 отвода слива с патрубками 5 отвода слива из каждого корпуса 1. В нижней части каждого корпуса 1 расположены песковые патрубки 6. Под корпусами 1 расположено на шарнире 7 с воэможностью ограниченного поворота на нем в вертикальной плоскости коромысло 8, На концах коромысла 8 установлены изогнутые стержни 9. Стержни 9 установлгны1627249 Различная форма стержней 9 выбирается в зависимости от гранулометрического состава сгущенного продукта, его концентраций и гидромеханических свойств,Формула изобретения В Фиг 2Заказ 301 Тираж 341 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035,...

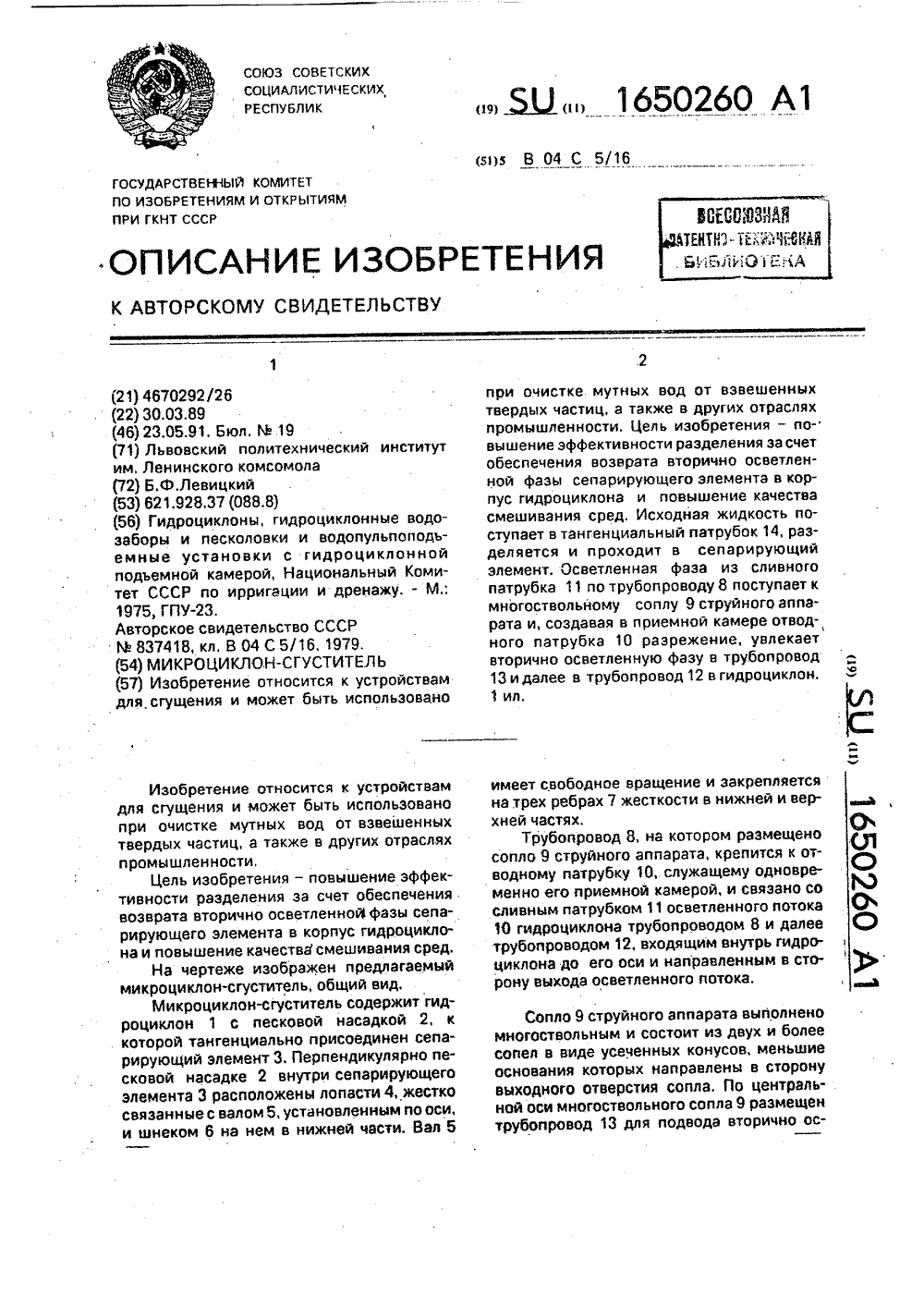

Номер патента: 1650260

Опубликовано: 23.05.1991

Автор: Левицкий

МПК: B04C 5/16

Метки: микроциклон-сгуститель

...основания которых направлены в сторону выходного отверстия сопла. По центральной оси многоствольного сопла 9 размещен трубопровод 13 для подвода вторично ос 1650260ветленной фазы из приемной камеры отводного патрубка 10.Тангенциально корпусу гидроциклонаустановлен входной патрубок 14.Микроциклон-сгуститель работает следующим образом,Исходная жидкость поступает в тангенциальный входной патрубок 14, закручивается и под действием центробежных силразделяется. 10Под давлением через песковой насадок2 св скоростью 5-8 м/с из гидроциклона 1она поступает в сепарирующий элемент 3, вкотором происходит вторичное разделение.Поток приводит во вращение лопасти 4 и 15соответственно вал 5 и шнек 6. Взвешеннаяпульпа из вершины сепарирующего элемента 3...

Номер патента: 1662703

Опубликовано: 15.07.1991

Авторы: Некрашевич, Орешкина, Ульянов

МПК: B04C 5/16

Метки: гидроциклонный, обезвоживатель

...11, имеющий вращательное движение (привод не показан). 30Гидроциклонный обезвоживатель работает следующим образом.Исходная суспензия по тангенциальным патрубкам 2 подается под напором вцилиндрические корпуса 1, где она приобретэет вращательное движение.Под действием центробежных сил тяжелая часть суспензии отбрасывается к периферии и движения по спиральнойтраектории вниз к патрубкам 4 отвода сгущенной фракции, поступая в цилиндрическую камеру 5, где захватывается виткамишнека 11 и направляется на участок двухстороннего сжатия длиной , размещенногомежду последними витками шнека 11, где 45она подвергается максимальному сжатию.Спрессованная фракция надежно герметизирует перфорированные участки 6 от выходных окон 7. Двухстороннее...

Номер патента: 1745353

Опубликовано: 07.07.1992

Автор: Левицкий

МПК: B04C 5/16

Метки: гидроциклон

...части на расширяющуюся часть,Цель изобретения - повышение эффективности разделения суспензии путем увеличения дополнительных сил воздействияна поток сепаоируемой суспензии.Поставленная цель достигается тем, чтов гидроциклоне последовательно расположенные заглубленные одна в другую конические секции снабжены короткимиконическими расширяющимися патрубкамис углом конусности меньше 7 О.Снабжение последовательно расположенных и заглубленных одна в другую конических секций короткими патрубками суглом конусности 6-7 обеспечивает увеличение дополнительных сил воздействия напоток сепарируемой суспенэии эа счет действия центробежных сил и сил инерции нарасширяющуюся часть и ее встряхивание(подвергается усиленной вибрации), чтоспособствует...

Номер патента: 1754218

Опубликовано: 15.08.1992

Авторы: Диков, Кудрявцев, Пронин

МПК: B04C 5/16

Метки: гидроциклон

...разрез А-А на фиг,1; на фиг,3 - разрез Б-Б на фиг.1; на фиг.4, 5 - выполнение устройства сброса давления, варианты.Гидроциклон состоит из цилиндроконического корпуса 1 с входным патрубком 2 и патрубками отвода осветленной 3 и сгущенной 4 фракции. Патрубок 4 снабжен накопительной камерой 5, в нижней части которой расположен клапан 6 соединенный с органом 7, расположенным в рабочей камере 8 регулятора 9. Орган 7 подпружинен пружиной 10, Связь клапана 6 с органом 7 может быть непосредственной, например, с помощью стержня (фиг,1), а может осуществляться с помощью электро-, пневмо- или другой системы. Рабочая камера 8 регулятора 9 сообщена трубопроводами 11, 12 и 13 через дроссель 14 и кран 15 с входным патрубком 2.Для предотвращения забивки...

Номер патента: 856100

Опубликовано: 10.03.1995

Авторы: Вайдуков, Волков, Прилуцкий

МПК: B04C 5/16

Метки: гидроциклон

1. ГИДРОЦИКЛОН по авт. св. N 606259, отличающийся тем, что, с целью повышения эффективности сгущения, за счет предотвращения попадания жидкой фазы в сгущенную фракцию, подпружиненные барабаны снабжены ободами, выполненными из эластичного материала.2. Гидроциклон по п.1, отличающийся тем, что ободы выполнены из мягкой резины.

Номер патента: 606259

Опубликовано: 10.03.1995

Авторы: Батуров, Вайдуков, Волков, Прилуцкий

МПК: B04C 5/16

Метки: гидроциклон

1. ГИДРОЦИКЛОН, содержащий выполненные в цилиндроконическом корпусе тангенциальный патрубок для подачи исходной суспензии, сливной насадок и патрубок для отвода сгущенной фракции, погруженный в песковую камеру, снабженную устройством для регулировки процесса сгущения, отличающийся тем, что, с целью повышения эффективности процесса сгущения и обеспечения надежности в работе, устройство для регулировки сгущения выполнено в виде двух подпружиненных вращающихся барабанов, установленных в опорах и имеющих проточки на внешней поверхности.2. Гидроциклон по п.1, отличающийся тем, что опоры барабанов выполнены в виде игольчатых цапф, установленных с возможностью осевого перемещения.3. Гидроциклон по п.1, отличающийся тем, что проточки...
