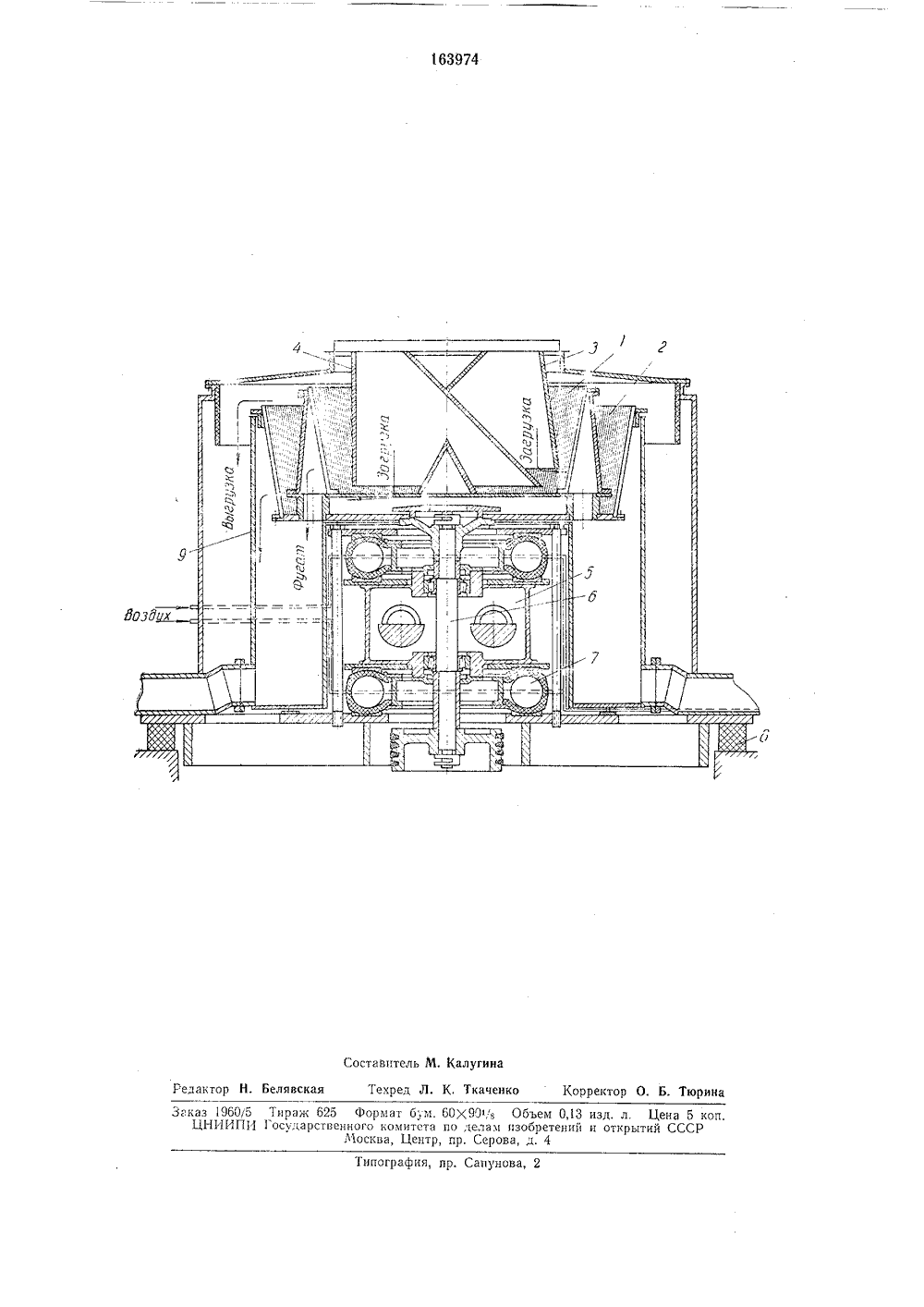

О П И С А Н И Е 163974ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик1(л. 1 а, 18 Зависимое от авторского свидетельстваЗаявлено 05.Л.1963 г. ( 840533/22-3) с присоединением заявки840534/22-3 МПК В ОЗЬ Государственный комитет по делам изобретений и открытий СССРПриоритетОпубликовано 22,Ъ 11.1964 г, Бюллетень14 УЛК Дата опубликования описания 26 Х 111.1964 Авторыизобретения: Л. Т. Вертола, Л. С, Красиловский, А, И. Ильченко, В. В. семенов, Г, И, Дьяков, Г, П. Клочко и М. Я. Берлин "Заявитель: Государственный проектно-конструкторский инстит ГИ ПРОМАШУГЛЕОБОГАЩЕНИ ЕПодписная группа1 Известна вертикальная вибрационная центрифуга, ротор которой состоит из двух фильтрующих сит, с приспособлением для параллельной загрузки материала.Особенностью предложенной центрифуги является то, что вал ротора получает осевое перемещение от самобалансного (инерционного) вибратора и установлен вместе с последним на пневматических амортизаторах на раме центрифуги.Применение самобалансного инерционного вибратора создает жесткую фиксацию ротора, дает возможность увеличить число оборотов ротора и тем самым снизить влажность обезвоженного продукта.Наличие пневматических амортизаторов в центрифуге позволяет в процессе эксплуатации машины путем изменения давления в них увеличивать или уменьшать амплитуду колебаний, что также приводит к уменьшению влажности обезвоженного осадка. На чертеже изображена предложенная центрифуга.Рабочим органом центрифуги является ротор, состоящий из двух фильтрующих сит 1 и 2. Исходный материал поступает через питающие патрубки 3 и 4 двумя раздельными потоками, Осевое перемещение ротор получает от самобалансного (инерционного) вибратора 5, выполненного в виде двух эксцентрично расположенных грузов, вращающихсянавстречу друг другу.Вибратор вместе с валом 6 ротора установлен на пневматических амортизаторах 7 на 5 раме центрифуги, также установленной наамортизаторах 8. Под действием центробежной силы первый поток поступает на фильтрующую поверхность внутреннего сита, второй - на фильтрующую поверхность внешне го сита. По мере продвижения материала.вверх по ситам при возвратпо-поступательном движении ротора вода отделяется от материала, проходит сквозь сито, попадает во внутренний кожух 9 и самотеком выходит из машины. Обезвоженный продукт при разгрузке через верхние кромки сит отбрасывается к стенкам наружного кожуха и поступает в пространство между наружным и внутренним кожухами центрифуги.20Предмет изобретенияВертикальная вибрационная центрифугадля обезвоживания угля и других материалов, ротор которой состоит из двух фильтру ющих сит, с приспособлением для параллельной загрузки материала, отл и ч а ю ща я ся тем, что, с целью уменьшения влажности обезвоженного продукта, в ней применен самобалансный (инерционный) вибратор, уста новленный вместе с валом ротора на пневматических амортизаторах на раме центрифуги.. ТкаченкоБелявРедактТехорректор О. Б. Тюринагказ 1960:5 Тираж 625 Формат бм. 60 Х 90,з Объем 0,13 изд. л. Цена 5 к ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4 пография, ппунова, 2
