Текд iб. м. полуянов

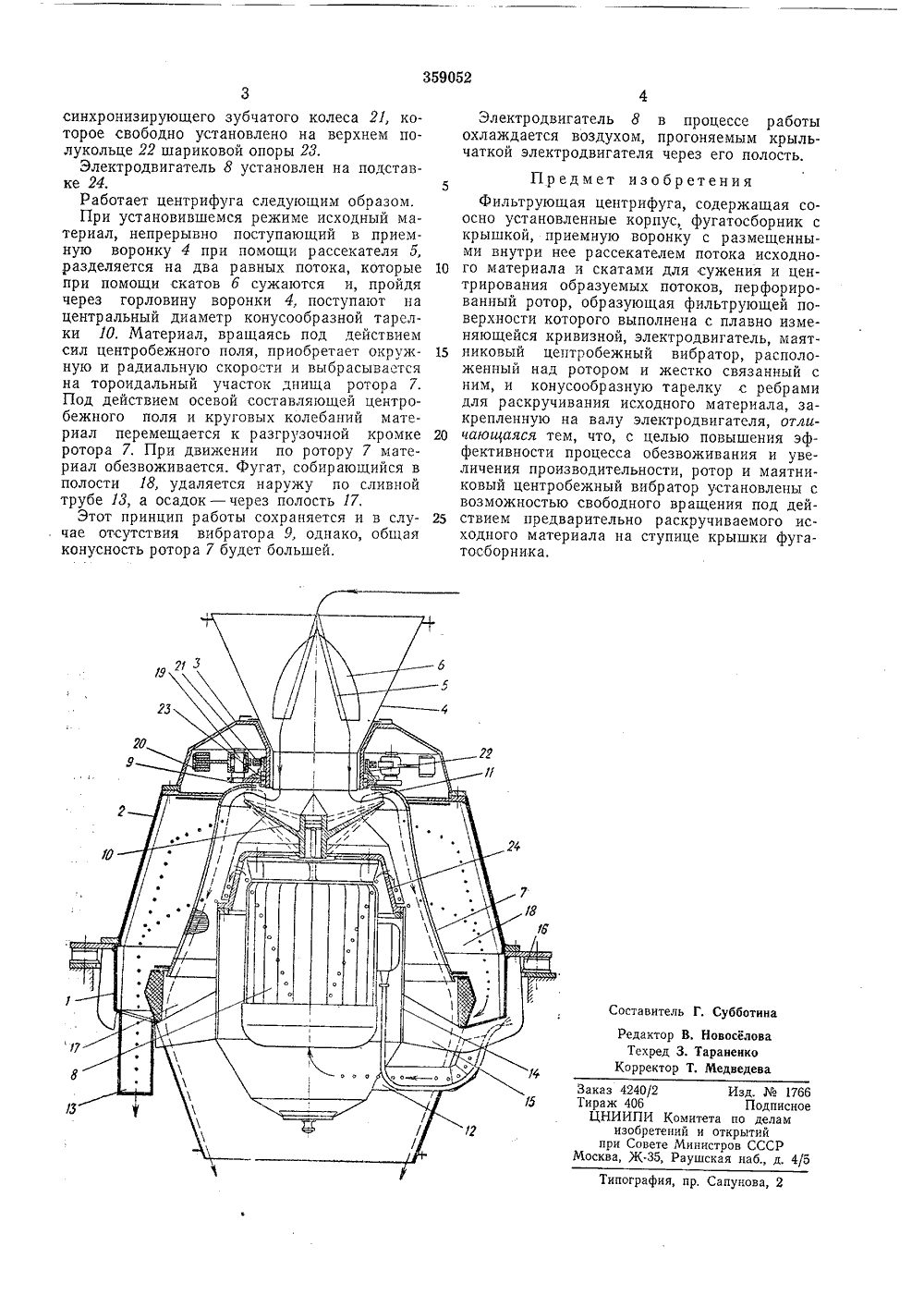

Союз Советских Социалистических Респтоликисоединением заявкиКомитет оо делам изобретеиий и открытий ори Совете Мииистрав СССРПриоритет Опубл иков Дата опуб 1.928.3 (088,8 о 21.Х 1,1972. Бюллетень35кования описания 29.Х 11.1972 Автор зобретения. М, Полуянов ий и проектно-конструкторский инститвердых горючих ископаемых Заявите чно-исслед обатель ащен ИЛ ЬТРУЮЩА НТРИФУ Изобретение относится к области обезвоживания мелкозернистых материалов под действием центробежных сил и может быть использовано в пищевой, угольной, химической и других отраслях промышленности. 5Известна фильтрующая центрифуга, содержащая соосно установленные корпус, фугатосборник с крышкой, приемную воронку с размещенными внутри нее рассекателем потока исходного материала и скатами для сужения 10 и центрирования образуемых потоков, перфорированный ротор, образующая фильтрующей поверхности которого выполнена с плавно изменяющейся кривизной, электродвигатель, маятниковый центробежный вибратор, 15 расположенный над ротором и жестко связанный с ним, и конусообразную тарелку с ребрами для раскручивания исходного материала, закрепленную на валу электродвигателя.Для повышения эффективности процесса 20 обезвоживания и увеличения производительности в предлагаемой фильтрующей центрифуге ротор и маятниковый центробежный вибратор установлены с возможностью свободного вращения под действием предвари тельно раскручиваемого исходного материала на ступице крышки фугатосборника.На чертеже изображена предлагаемая центрифуга, продольный р азрез, Фильтрующая центрифуга содержит соосно установленные 30 корпус 1, фугатосборник 2 с крышкой 3, приемную воронку 4 с размещенными внутри нее рассекателем 5 потока исходного материала и скатами б для сужения и центрифугирования образуемых потоков, перфорированный ротор 7, образующая фильтрующей поверхности которого выполнена с плавно изменяющейся кривизной, электродвигатель 8, маятниковый центробежный вибратор 9, расположенный над ротором 7 и жестко связанный с ним, и конусообразную тарелку 1 О с ребрами 11 для раскручивания исходного материала, закрепленную на валу электродвигателя 8,Ротор 7 и маятниковый центробежный вибратор 9 установлены с возможностью свободного вращения под действием предварительно раскручиваемого исходного материала на ступице крышки 3 фугатосборника 2.В корпус 1 встроены воздухоподводящие трубы 12 и труба 13 для слива фугата, Корпус и кожух 14 электродвигателя 8 жестко связаны между собой при помощи ребер 15 и труб 12. Корпус при помощи кольцевого фланца через амортизаторы 1 б опирается на несущую плиту. Полость 17 служит для сбора и отвода осадка. Полость 18 служит для сбора и отвода фугата по трубе 13 наружу.Маятниковый вибратор 9, на основе которого жестко закреплен ротор 7, состоит из грузовых осей 19, маятниковых масс 20, закрепленных на державке грузовой оси 19, и, Субботина ставите дактор В. НовоселовТехред 3, Тараненко рректор Т, Медведев Заказ 4240/2Тираж 406ЦНИИПИ Комизобретениипри Совете ММосква, Ж.35, Ра Изд.1766 Подписное тета по делам и открытий нистров СССР шская наб., д. 4/5ипография, пр, Сапунова, 2 3синхронизирующего зубчатого колеса 21, которое свободно установлено на верхнем полукольце 22 шариковой опоры 23.Электродвигатель 8 установлен на подставке 24.Работает центрифуга следующим образом.При установившемся режиме исходный материал, непрерывно поступающий в приемную воронку 4 при помощи рассекателя 5, разделяется на два равных потока, которые при помощи скатов б сужаются и, пройдя через горловину воронки 4, поступают на центральный диаметр конусообразной тарелки 10. Материал, вращаясь под действием сил центробежного поля, приобретает окружную и радиальную скорости и выбрасывается на тороидальный участок днища ротора 7. Под действием осевой составляющей центробежного поля и круговых колебаний материал перемещается к разгрузочной кромке ротора 7. При движении по ротору 7 материал обезвоживается. Фугат, собирающийся в полости 18, удаляется наружу по сливной трубе 13, а осадок - через полость 17,Этот принцип работы сохраняется и в случае отсутствия вибратора 9, однако, общая конусность ротора 7 будет большей. Электродвигатель 8 в процессе работы охлаждается воздухом, прогоняемым крыльчаткой электродвигателя через его полость,Предмет изобретенияФильтрующая центрифуга, содержащая соосно установленные корпус, фугатосборник с крышкой, приемную воронку с размещенными внутри нее рассекателем потока исходно го материала и скатами для сужения и центрирования образуемых потоков, перфорированный ротор, образующая фильтрующей поверхности которого выполнена с плавно изменяющейся кривизной, электродвигатель, маят пиковый центробежный вибратор, расположенный над ротором и жестко связанный с ним, и конусообразную тарелку с ребрами для раскручивания исходного материала, закрепленную на валу электродвигателя, отли чаюиаяся тем, что, с целью повышения эффективности процесса обезвоживания и увеличения производительности, ротор и маятниковый центробежный вибратор установлены с возможностью свободного вращения под дей ствием предварительно раскручиваемого исходного материала на ступице крышки фугатосборника,
