Установка для избирательной дезинтеграции алмазосодержащих руд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

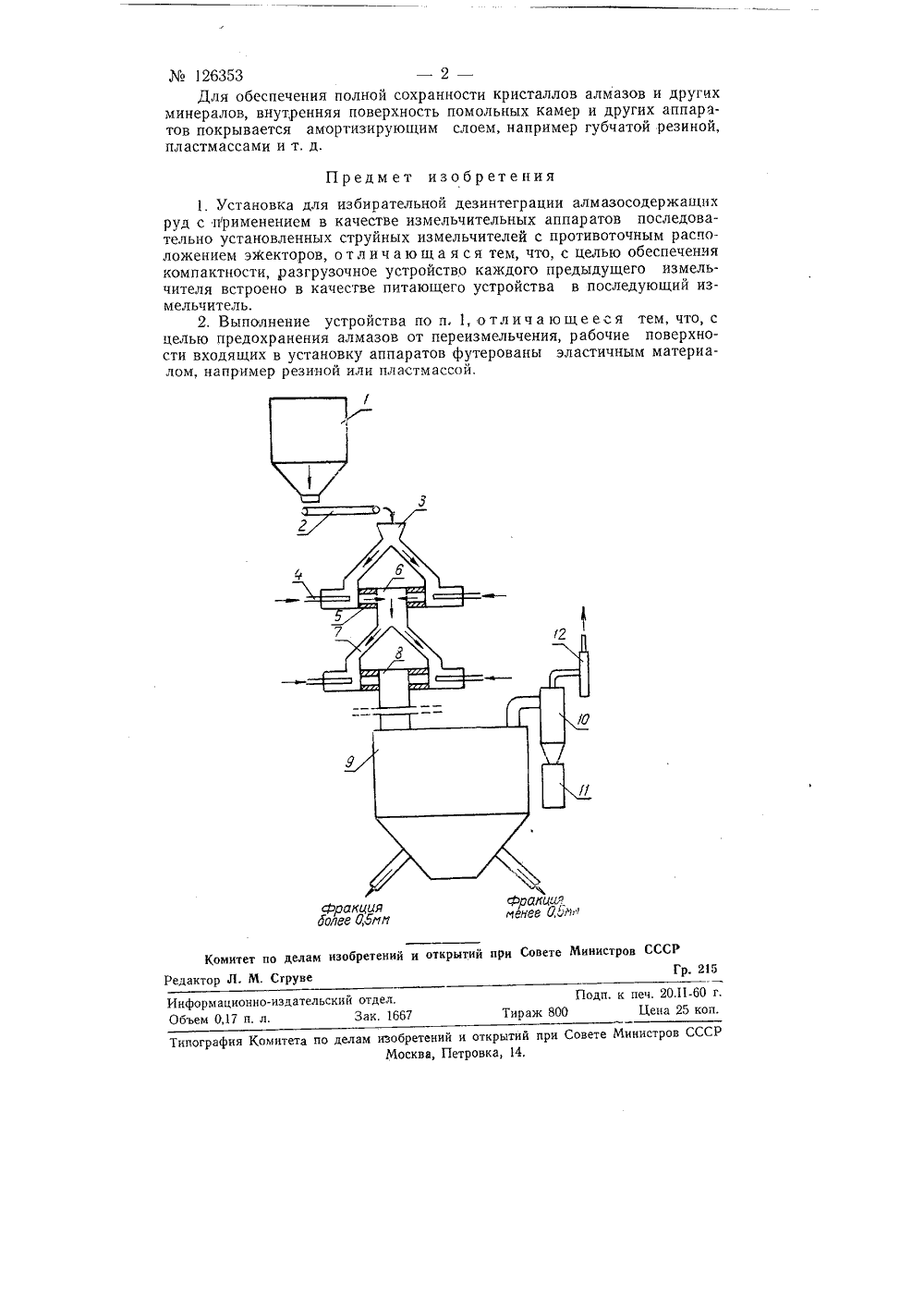

Эй 126353 Класс 50 с, 17СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУВ. И, Акунов и Н. С. Алимов УСТАНОВКА ДЛЯ ИЗБИРАТЕЛЬНОЙ ДЕЗИНТЕГРАЦИИАЛМАЗОСОДЕРЖАЩИХ РУД Заявлено 1 нюня 1959 г. за629679/22 в Комитет ио делам изобретений ноткрьтий ири Совете Министров СССРОиублнковано в Бюллетене изобретений:4 за 1960 г.Известны установки для избирательной дезинтеграции алмазосодержащих руд, в которых в качестве измельчительных аппаратов примене ны последовательно установленные струйные измельчители с противо- точным расположением эжекторов.Предлагаемая установка более компактна по сравнению с известными. Это достигается тем, что разгрузочное устройство каждого предыдущего измельчителя встроено в качестве питающего устройства в последующий измельчитель. На чертеже изображена схема предлагаемой установки.4Измельчаемый материал с размерами кусков 20 - 25 ям из бункера з подается питателем 2 в загрузочную воронку 3 первого струйного измельчителя с противоточным расположением эжекторов, В эжекторы 4 этого измельчителя поступает энергоноситель - перегретый пар, подогретый или холодный сжатый вбздух, Частицы породы разгоняются в трубках б и, сталкиваясь друг с другом в камере б, подвергаются измельчению. Далее по течкам 7 раздробленный материал направляется во второй измельчитсль 8, где аналогичным способом подвергается вторичному дроблению и т. д. В зависимости от прочности измельчаемой породы, число помольных камер может колебаться от трех до пяти.Подбором размеров и взаиморасположения разгонных трубок б, а также параметров энергоносителя (давление и расход), можно добиться режимов измельчения, соответствуюц 1 их дисперсности материала, поступающего в данную камеру, и обеспечить сохранность алмазов и другчх минералов и полноту их высвобождения из породы.Достаточно измельченный материал с энергоносителем поступает в сепаратор 9, аналогичный по конструкции сепараторам насыпного типа. Пылевидная фракция отсасывается из сепаратора и улавливается в циклоне 10 с приемником 11. На отсосе устанавливается вентилятор 12, Крупная фракция делится на две части с размерами частиц менее 0,5 и.и, которая не используется для обогащения, и более 0,5 ля, которая направляется на обогащение.Мо 126353 - 2 -Для обеспечения полной сохранности кристаллов алмазов и других минералов, внутренняя поверхность помольных камер и других аппаратов покрывается амортизирующим слоем, например губчатой резиной, пластмассами и т. д. Предмет изобретения1, Установка для избирательной дезинтеграции алмазосодержащих руд с применением в качестве измельчительных аппаратов последовательно установленных струйных измельчителей с противоточным расположением эжекторов, отлич аюша я ся тем, что, с целью обеспечения компактности, разгрузочное устройство каждого предыдущего измельчителя встроено в качестве питающего устройства в последующий измельчитель.2. Выполнение устройства по и, 1, о тл и ч а ю ще еся тем, что, с целью предохранения алмазов от переизмельчения, рабочие поверхности входящих в установку аппаратов футерованы эластичным материалом, например резиной или пластмассой. Фракция аолее ОЕмк рнее ОЫю тий при Совете Министров СССР1 р 215 Комитет по делам изобретений иРедактор Л. М. Струве Подп. к печ. 20.11-60 г.ж 800 Цена 25 коп. нформационно-издбъем 0,17 п. л. ьскии отдел. Зак, 1667 пография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14,
СмотретьЗаявка
629679, 01.06.1959
Акунов В. И, Алимов Н. С
МПК / Метки
МПК: B02C 19/06
Метки: алмазосодержащих, дезинтеграции, избирательной, руд
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-126353-ustanovka-dlya-izbiratelnojj-dezintegracii-almazosoderzhashhikh-rud.html" target="_blank" rel="follow" title="База патентов СССР">Установка для избирательной дезинтеграции алмазосодержащих руд</a>
