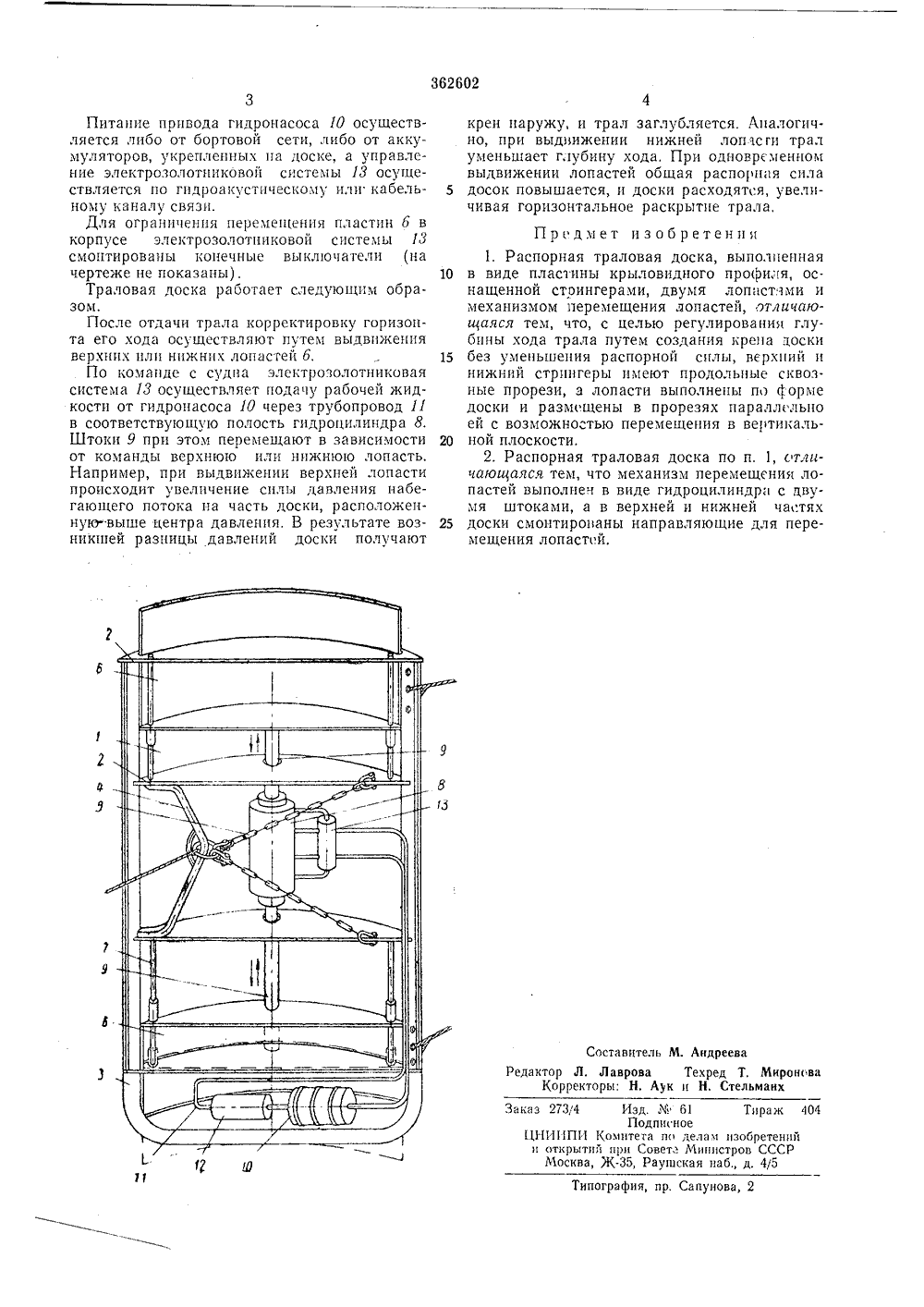

Сеез Соеетских Социалистических РеспубликЗависимое ат авт. свидетельства01.11.1971 ( 1627213/28 ицением заявкиЗаявл М, Кл, А 011 с 73,0 прис Комитет по делам зобретений и открыт при Совете Мииистро СССРПриоритет убликовано 20.Х 11.1972. БОллстень3за 1973 та опубликования описания 19,11.1973 УДК 634.2.081.11. Толмачев, П, П. Аугулис и В. В. йденко Заявите ециальное экспериментально-конструк промышленного рыболовства КО ВСтгсООЗНА РАСПОРНАЯ ТРАЛОВАЯ ДО Изобретение относится к промьшленному рыболовству, в частности к распорцым устройствам для пелагических тралов.Известны распорные траловые доски, предназначенные для изменения горизонта хода трала путем изменения крена досок во внутреннюю или наружную сторону, Распорпые траловые доски выполнены в виде пластины крыловидцого профиля, оснащенные стршгерами, двумя поворотньвти лопастями смонтированными в вырезах, симметричных ее продольной оси и проходящих у задней ее кромки.Эти лопасти имеют вертикальные оси вращения, а для пх поворота - механизм перемещения лопастей.Крен известной распорной траловой доски во внутрь или наружу достигают поворотом соответственно верхней цлц шжцей лопасти и открыванием вырезов. Однако при этом траловая доска теряет общую распорную силу, в результате чего уменьшается горизонтальное раскрытие трала ц следовательно его уло- ВИСТОСТЬ.Предлагаемая распорцая траловая доска отличается от известных тем, что верхний и нижний стрингеры имеют продольные сквозные прорези, а лопасти выполнены по форме доски и размещены в прорезях паралгельца ей с возможностью перемещения в вертикальной плоскости. Кроме того, в верхней ц ццкцей частях доски смонтированы направляющие для перемещения лопастей, а механизм цх перемещения выполнен в виде гцдроцц лццдра с двумя штокамц ц электрозачотццковой системой, снабженного гцдроцасосом, укрепленным в нижней части доски.Это обеспечивает регулирование глубшыхада трала путем создания крена доски без 10 умецьшецця распорцой силы.На чертеже изображена предлагаемая распорцая траловая доска. Оца выполнена в виде пластины 1 крыловидного профиля, оснащенной стрингерами 2, килем т, дугой 4 ц 15 цепками 5. В верхней ц нижней частях доскипараллельно пластине 1 установлены лопасти 6 так, что оцц могут перемещаться вдоль пластины по направляющим 7, установленным между стрингерами. Чеханцзм персмс щеция лопастей представляет собой гцдроццлиндр 8, штоки 9 которого связаны с пластинами 6. Крайние стрингеры имеют прорези для прохода пластин 6. Питание гцдроцилццдра 8 осуществляется от гцдроцасоса 11, укрсп ленного в нижней части доски, через трубопровод 11. Для восполнения возможцоц утечки рабочей жидкости гцдросцстема снабжена подпцточцым аачком 12. Для обеспечения управления работой пластин 6 гцдроццлиндр 8 30 содержит электрозолотццковую систему 13,362602 Заказ 273 Типография, пр, Сапунова Питание привода гидронасоса 10 осуществляется либо от бортовой сети, либо от аккумуляторов, укрепленных ца доске, а управление электрозолотниковой системы 13 осуществляется по гидроакуст 1 гчгскому или кабельному каналу связи.Для ограниченцч перемещения пластин б в корпусе электрозолотциковой системы И смонтированы конечные выключатели (на чертеже не показаны) .Траловая доска работает следующим образом.После отдачи трала корректировку горизонта его хода осуществляют путем выдвижения верхних или нижних лопастей б,По комацде с судна элсктрозолотциковая система 13 осуществляет подачу рабочей жидкости от гидроцасоса 10 через трубопровод 11 в соответствующую полость гидроцилицдра 8. Штоки 9 при этом перемещают в зависимости от команды верхнюю или нижнюю лопасть. Например, при выдвижении верхней лопасти происходит увеличение силы давления набегающего потока па часть доски, расположецнуювыше центра давления. В результате возникшей разницы давлений доски получают крен наружу, и трал заглубляется. Ацалогич.но, при выдцижении нижней лопьсги трал уменьшает г,1 убину хода, При одновременном выдвижении лопастей общая распорная сила 5 досок повышается, и доски расходятся, увеличивая горизонтальное раскрытие трала,Предмет изобретени,11, Распорная траловая доска, выполненная 10 в виде пластины крыловидного профиля, оснащенной стрингерами, двумя лопастями и механизмом перемещения лопастей, отличаюиаяся тем, что, с целью регулирования глубины хода трала путем создания крена доски 15 без уменьшения распорной силы, верхний инижний стрингеры имеют продольные сквозные прорези, а лопасти выполнены по форме доски и размещены в прорезях параллельно ей с возможностью перемещения в вертикаль ной плоскости.2. Распорная траловая доска по п. 1, стличаюи 1 аяся тем, что механизм перемещения лопастей выполнен в виде гидроцилиндрц с двумя штоками, а в верхней и нижней частях 25 доски смонтированы направляющие для перемещения лопастей,Составитель М. Андреева Редактор Л. Лаврова Техред Т, Миронсва Корректоры: Н. Аук и Н. Стельманх4 Изд. М 61 Тираж 4 Подписное ЦНИИПИ Комитета по делам изобретений и открытии при Совет;, Министров СССР Москва, Ж, Раугиская иаб., д. 4/5
