A62C — Противопожарная техника
Огнепреграждающее устройство
Номер патента: 1688897
Опубликовано: 07.11.1991
Автор: Левицкий
МПК: A62C 4/00
Метки: огнепреграждающее

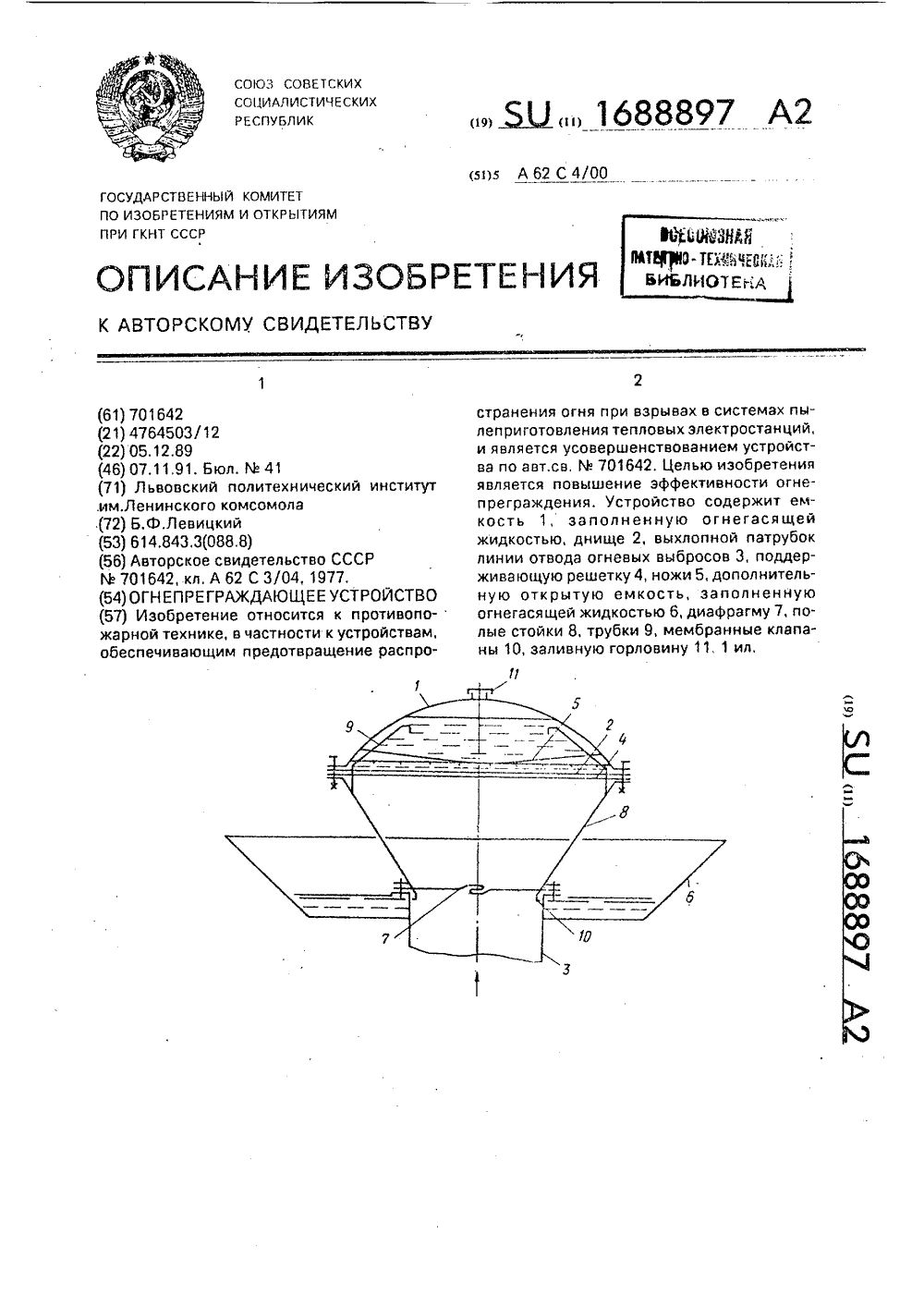

...чертеже изображено. огнепреграждающее устройство,Устройство содержит замкнутую емкость 1 с днищем 2, заполненную огнегасящей жидкостью и установленную под+аымйопным патрубком 3 линии отвода огневыхвыбросов, Днище 2 емкости 1 снабженоподдерживающей решеткой 4 и ножами 5 ивыполнено в виде мембраны, взаимодействующей с ножами, Кроме того, устройствоимеет дополнительную открытую емкость 6большого диаметра, заполненную огнегасящей жидкостью и установленную концентрично под замкнутой емкостью 1 навыхлопном патрубке 3, На этом патрубкеустановлена диафрагма 7. Емкость 1 жесткозакреплена к патрубку 3 полыми стойками8, к которым в верхней части подключеныперфорированные трубки 9, Концы последних загнуты под уровень огнегасящей жидкости, а...
Ручной пожарный ствол
Номер патента: 1688898
Опубликовано: 07.11.1991
Авторы: Варганов, Павелко, Придатченко, Степанов
МПК: A62C 31/02
Метки: пожарный, ручной, ствол
...сквозное отверстие в запорном элементе 1, центральное отверстие конусообразной втулки 4 поступает в насадок 6 для подачи сплошной струи, Диаметр отверстий по ходу потока до насадка выполнен постоянным, что стабилизирует его, обеспечивая ламинарное течение, в результате повышается дальность подачи струи. На фиг,2 показано положение запорнго элемента 1 трехходового крана, при котром формируется распыленная струя.Поток, пройдя отверстие, образованное внутренней профилированной поверхностью соединительной головки 8, кольцевой канал, образованный внутренней поверхностью корпуса 3 и запорным элементом 1, 5 попадает на плоскопараллельный срез запорного элемента 1, равномерно, со всех сторон обтекает поверхность запорного элемента 1 и...
Устройство для доставки огнегасительного состава к месту пожара
Номер патента: 1688899
Опубликовано: 07.11.1991
Автор: Ивченко
МПК: A62C 19/00, A62C 35/02
Метки: доставки, месту, огнегасительного, пожара, состава
...огнегасительным составом и движитель 2, выполненный в виде сосуда со сжатым газом, горловина которого перекрыта двумя мембранами 3 и 4, пространство между которыми заполнено несжимаемой жидкостью, и поджатым соплом 5, В сосуде перед мембраной 3, со стороны высокого давления, установлен поршень 6, в донной части которого выполнено осевое отверстие. В отверстии размещен полый шток 7, торец которого со стороны поршня 6 заглушен и имеет буртик 8, контактирующий с донной частью поршня. При этом полый шток 7 в верхней части имеет радиальные отверстия 9, а в средней части снабжен выступом 10. Сосуд в нижней части перед мембраной 3 снабжен ограничителем 11 хода полого штока 7 и поршня 6, Дополнительная мембрана 4 установлена под основной...
Спринклер-сигнализатор
Номер патента: 1690793
Опубликовано: 15.11.1991
Авторы: Балыклейский, Бурыгин, Краснов, Русских
МПК: A62C 37/10
Метки: спринклер-сигнализатор
...25, образует сигнализирующее устройство, указывающее состояние спринклера-сигнализатора. Спринклер-сигнализатор работает следующим образом,При повышении температуры в защищаемом помещении до температуры вскрытия спринклера легкоплавкий сплав плавится, пластины 11 и 12 разъединяются и под действием упругих сил пружин 18 и 19, действием давления огнетушащего агента на клапан 3, ухода из-под клапана 3 плеча рычажной опоры 9 в результате перемещения рычажной опоры 10, тянущего воздействия пружин 22 и 23 и поднятия тяг 20 и 21 упругий стержень 24 уходит из петли 25, в результате чего контактное устройство разъединяется, сигнальная цепь размыкается и при одновременной подаче огнетушащего агента в защищаемую зону возникает и сигнал о...
Огнепреградитель
Номер патента: 1692594
Опубликовано: 23.11.1991
Автор: Левицкий
МПК: A62C 3/04
Метки: огнепреградитель
...входного патрубка 2, при этом пластины б, установленные внутри патрубка 2, обеспечивают не только благоприятную гидро- динамическую ситуацию, выражающуюся в снижении гидравлического сопротивления и плавном изменении скорости патока, но и отбирают часть тепла у проходящего потока. Огнепреградитель работает следующим образом. Составитель В,ДемидовТехред М,Моргентал Корректор О.Кравцова Редактор О,Головач Заказ 4029 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, )К, Раушская наб., 4/5 Производственно-издательский комби ат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к противопожарной технике, а именно к устройствамдля предотвращения распространения огняи...
Устройство автоматического пожаротушения
Номер патента: 1692595
Опубликовано: 23.11.1991
Авторы: Кутуев, Малинин, Решетов, Соколов
МПК: A62C 35/00
Метки: пожаротушения
...окислителем 9, например, перманганатом калия,а в верхней ее части, в герметичной полиэтиленовой оболочке, содержится жидкий 30окисляемый состав 10, например глицерин,над полиэтиленовой крышкой 8 на упорнойстойке 11 крепится сильфон 12 с ножом 13и регулировочным винтом 14, внутри сильфона 12 находится жидкость с известной 35температурой кипения, которая подбирается в зависимости от необходимой температуры срабать,вания устройства, внизуполости 6 размещены шайба 15 и пружина6 для устранения зазора между крышкой 8 10и полиэтиленовой оболочкой для окисляемой жидкости, емкость 1 заполнена жидкимг егкоиспаряющимся сгнетушащим вещес гвом, сепаратор 3 служит для предотвращекоторая подбирается в зависимости от необходимойтемпературы...
Система пожаротушения
Номер патента: 1692596
Опубликовано: 23.11.1991
Авторы: Ищутин, Кармозин, Клисенко, Королев, Литошенко, Сухиненко, Федоренко, Юращик
МПК: A62C 35/00
Метки: пожаротушения
...и Устроиство содержит отсеки 1 тушения, линейные трубопроводн ройства 2, газобаллонную сист огнегасящим веществом, линию 4 сжатого воздуха от осевого комп (ОК) с обратным клапаном 5, трубо б раздачи, линию 7 переброса с оклапаном 8, регулятор 9 давления типа РД "До себя".Устройство работает следующим образом.Пои работе газоперекачивающего агрегата в период отопительного сезона отопление помещения газотурбинного двигателя ГТУ с осевым компрессором ОК и помещения нагнетателя Н осуществляется подачей по линии 4 через обратный клапан 5 горячего воздуха, отбираемого от осевого компрессора ОК, в систему трубопроводов 6 раздачи, из которых горячий воздух попадает в требуемые помещения, обогревая их эа счет собственного вносимого тепла...
Запорно-пусковое устройство
Номер патента: 1692597
Опубликовано: 23.11.1991
МПК: A62C 13/64
Метки: запорно-пусковое
...канал 12 и далее в корпус баллона с огнетушащим составом.Формула изобретения Запорно-пусковое устройство, содержащее корпус с выходным отверстием, сообщающимся со штуцером газового баллона, запорную мембрану, установленную между корпусом и штуцером баллона, и 20 энергоноситель, взаимодействующий с пробойником, отл и ч а ю ще ес я тем,что, с целью повышения надежности срабатывания устройства, пробойник выполнен в виде пластины с отверстиями, снабженной режущими выступами, а энергоноситель выполнен.в виде подключенного к преобразовательно-накопительному блоку индуктора, закрепленного в корпусе посредством опорной шайбы и установленного над пробойником, при этом режущие выступы пробойника выполнены с каналами, сообщающимися с отверстиями...
Способ доставки огнетушащего порошка к месту пожара
Номер патента: 1694150
Опубликовано: 30.11.1991
Авторы: Касымов, Корешков, Харин
МПК: A62C 2/00
Метки: доставки, месту, огнетушащего, пожара, порошка
...что огнетушащий оьфошковыйсостав известным способом вводцтся в Струа отработанных газов турбореактивного двигателя, имеющую высокую кинетическую энергию, которая транспортирует порошок на большее расстояние в очаг горения.Осуществление способа поясняется с помощью устройства, схема которого представлена на чертеже.устройство содержит турбореактивный двигатель 1, в силовую часть которого введены один или несколько патрубков с соплами 2, бункер 3 с загрузочным проемом В верхней части, внутренняя полость которого разделена иа камеры пористой конусообразной перегородкой 4. Верхняя камера 5 заполнена порошком, в массе которого над перегородкой 4 расположен заборный сиФон 6, соаиненньй магистралвью 7 с пат- рубКЗМИ С СОПЛЛМИ 2. НИжНйя...
Способ защиты резервуаров и нефтеналивных судов при очистке
Номер патента: 1694151
Опубликовано: 30.11.1991
Авторы: Домничев, Назаров, Попов
МПК: A62C 3/06
Метки: защиты, нефтеналивных, очистке, резервуаров, судов
...нефти в резервуаре перед размывом, Па; Робщ - обЩее Давление паРовозДУшной смеси в резервуаре, Па; Н - высота газового пространства резервуара, м; Е - площадь поверхности резервуара, орошаемая струей нефти, м,1694151 Мгкарректор О. Ципле 4;Ы 8 Ю ФдСоставитель Н. Мазаев . Лошкарева Техред М.Моргентал едак Тираж Подписноеосударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-ЗБ, Раушская нвб 4/Б Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 П р и м е р, Готовится к зачистке неза.топленными струями резервуар РВС.Обьем резервуара 21540 м, высота Н -17,9 м; диаметр резервуара О - 39,9 м. Приработе моечной машинки ММСструей 5нефти будет орошаться площадь внутренней поверхности Ец...
Гидрозатвор-огнеуловитель
Номер патента: 1694152
Опубликовано: 30.11.1991
Автор: Левицкий
МПК: A62C 4/00
Метки: гидрозатвор-огнеуловитель
...патрубок 9, при этом сопла снабжены цилиндрами переменного сечения и длины (цилиндрическими ступенями) 10 - 13, причем ступени 10 - 11 соединены герметически, а ступени 12 - 13 - негерметически, с наличием щелевых прорезей 14 на стыке цилиндров для эжектирования газа,Жидкость к вакуумной головке подается насосом 15,Гидрозатвор-огнеуловитель работает следующим образом,Гаэ поступает через патрубок 5 в приемную камеру 2, При отключенном насосе 15 газ через огнеуловитель не проходит,При включении насоса 15 поток жидкости по напорному трубопроводу подают к гидравлическому соплу, содержащему конфузор 8, и далее за счет вакуумно-концевых зон, образуемых движущейся струей при переходе ее из одной ступени в другую, происходит вскипание...
Порошковый огнетушитель
Номер патента: 1694153
Опубликовано: 30.11.1991
МПК: A62C 13/00
Метки: огнетушитель, порошковый
...пружинящий каркас 10 с держателями 11 капель 12 закаленного стекла, Сами капли 12 уложены в держатели 11, а своими тонкими концами жестко прикреплены к сифонной трубке 4.Резервуар 1 заполнен огнегасящим порошком 13, а снаружи на нем установлена п едохранительная скоба 14, средней своей частью поджимающая через насадок 6 и сифонную трубку 4 клапан 5.Огнетушитель работает следующим образом.При повороте предохранительной скобы 14 освобождается насадок 6, Усилием руки на насадок 6 тянут сифонную трубку 4 и приподнимают клапан 5, При этом открывается проход внутрь сифонной трубки 4 и под давлением находящегося в резервуаре1694153 Составитель Н, Ларинаор Т. Лошкарева Техред М.Моргентал Коррект ипле Заказ 406 Тираж Подписное ВНИИПИ...
Контурный распылитель
Номер патента: 1694154
Опубликовано: 30.11.1991
МПК: A62C 31/00
Метки: контурный, распылитель
...прорезями,. например, Ш-образной формы, в которых установлены сопла 6, соединенные с насадком 4 гибкими несгораемыми шлангами 7, на свободных краях упругих пластин 5 имеются крепежные пазы 8, в которых продеты установочные тяги 9, свободные концы установочных тяг 9 шарнирно установлены в проушинах 3, а резьбовые концы этих тяг пропущены в пазы 8 и снабжены крепежными гайками 10, установленными на резьбовой части тяг 9 по обеим сторонам пластин 5.Подготовка к работе распылителя осуществляется следующим образом,Насадок 4 со шлангами 7 устанавливается в корпусе 1, упругие пластины 5 укрепляются одним краем на кронштейне 2, сопла 6 устанавливаются в прорези пластин 5 так, что геометрические места точек их крепления образуют одну из...
Способ тушения пожаров
Номер патента: 1695946
Опубликовано: 07.12.1991
Автор: Павлов
МПК: A62C 2/00
...пожара для получения перегретой воды или водяного пара срасчетной температурой и давлением, затем закрытую емкость выводят и используют для тушения пожара известными приемами либо при достижении критического давления в закрытой емкости последняя разрушается и освобождаемый пар поступает в зону горения.Высокая эффективность способа обусловливается двумя факторами - эффектом охлаждения в зоне горения, имеющим место при разбрызгивании и испарении перегретой воды, а также механическим эффектом воздействия струй перегретой воды на открытое пламя, способствующим его срыву. Одновременно при расширении образующихся паров из зоны пожара вытесняется кислород воздуха.Предлагаемый способ тушения пожаров рассматривается применительно к тушению...
Способ тушения пожара водой
Номер патента: 1695947
Опубликовано: 07.12.1991
Авторы: Кравцов, Никитин, Федорец
МПК: A62C 2/00
...повышенной защищенности.Число зон повышенной защищенности при увеличении числа водяных завес в каждом направлении увеличивается и при а=Ь=6 йх число равно девяти, но при этом зона, расположенная в центре указанных девяти зон, представляет зону двойной повышенной защищенности. Эта зона отделена от внешней стороны уже тремя водяными завесами вокруг и двойным кольцом паровоздушнцх зон. При дальнейшем увеличении числа водяных завес в каждом направлении могут появиться зоны повышенной защищенности более высоких порядков.На фиг.1 изображена схема, поясняющая способ тушения пожара водой; на фиг,2 - схема расположения локальных замкнутых эон при подаче водяных завес по схеме 4 х 4,т.е.при а=Ь=4; на фиг,3 - то же, при подаче водяных завес по...
Способ определения времени развития пожара в герметичном помещении
Номер патента: 1695948
Опубликовано: 07.12.1991
МПК: A62C 2/00
Метки: времени, герметичном, пожара, помещении, развития
...длине площади 9 м . На втором этапе горючие материалы размещают по всей палубе, чтобы обеспечить распространение процесса горения по поверхности материалов, раз-. По исследованиям установлено, что линейная скорость распространения пламени по поверхности твердых материалов составляет величину, равную Ч=0,028 - 0,032 м с 1,При оценке времени развития пожарадля конкретного помещения определяют коэффициент, характеризующий интенсивность выгорания горючего вещества (развития пожара), находящегося в рассмат 10 риваемом помещении Ки, массу кислородаМк в объеме помещения, участвующую вгорении, а значения переменной площадипожара оценивают в зависимости от формыи линейной скорости распространения пла 15 мени по поверхности горючего вещества...
Устройство для локализации аварий на наземных хранилищах взрывопожароопасных, ядовитых жидкостей и газов
Номер патента: 1695949
Опубликовано: 07.12.1991
Авторы: Акатьев, Сафронов, Соболев
МПК: A62C 3/00
Метки: аварий, взрывопожароопасных, газов, жидкостей, локализации, наземных, хранилищах, ядовитых
...5, источник 6 легкого газа соединен шлангом 7 с оболочкой 2, вблизи резервуара 3 установлены детекторы 8 системы сигнализации, оболочка 2 может быть выполнена в виде поверхности тора или отдельных сферических полостей. Позиции 9 и 10 показывают возможность укладки подъемной оболочки 2 и оттяжки 5 в канале обвало;ного ограждения 4.Устройство работает следующим образом.При появлении сигнала от детектора 8, реагирующегона давление воздушной волны (температуру, дым, концентрацию газа и др.), легкий газ (гелий) из источника 6 по гибкому шлангу 7 подается в сложенную оболочку 9, которая начинает подниматься из канала в обвлочном ограждении 4 и поднимает вверх верхнюю кромку гибкого сплошного ограждения 1, одновременно в рабочее положение...
Импульсная установка
Номер патента: 1695950
Опубликовано: 07.12.1991
Автор: Чеботарев
МПК: A62C 3/02
Метки: импульсная
...прикрываемыми подпружиненным золотником, что позволяет подавать во. ду отдельными порциями, при этом ударная сила воды намного возрастает. 1 ил. сора (не показан) поступает в воздушный баллон 11 и через редуктор 12 в золотниковую камеру 13. Окна в золотниковой камере 13 прикрываются золотником 14 с манжетой 15, подпружиненным пружиной 16. Упорное кольцо 17 ограничивает ход золотника 14. Отработавший воздух выходит через патрубок 18. Ствол снабжен комплектом типовых насадок (не показаны).Установка работает следующим образом.Вода под давлением от насоса через задвижку 8 и клапан 9 поступает в правую полость главного цилиндра 1 (по чертежу), Плавающий поршень 2 под напором воды перемещается, прикрывает патрубок 18 и сжимает воздух в...
Способ получения воздушно-механической пены и устройство для его осуществления
Номер патента: 1695951
Опубликовано: 07.12.1991
Авторы: Смульский, Феклистов, Шрейбер
МПК: A62C 5/02
Метки: воздушно-механической, пены
...распределительного коллектора 1, камеры 2 вспенивания, коллектора 3 для подачи в камеру 2 пенообразующей жидкости, отводящего пенопровода 4.Камера 2 вспенивания расположенавнутри воздушного коллектора 1 и с торцов закрывается крышками 5 и 6. Воздушный коллектор 1 выполнен в виде цилиндрической полости, в которой расположены два перфорированных трубчатых хониксмба 7 фиг.2). Коллектор 3 для подачи пенообразующей жидкости выполнен в виде трубчатого паука, трубы которого соединены шлангами с подводящими отверстиями в крышке 5.Эти отверстия расположены равномерно по окружности радиуса г под углом к плоскости крышки 5 и наклонены в сторону направления тангенциальных отверстий в стенке камеры 3 вспенивания (фиг.З), Вторая крышка 6 имеет...
Забрасываемый огнетушитель
Номер патента: 1695952
Опубликовано: 07.12.1991
Авторы: Евтеев, Ивченко, Саркиц, Яковлева
МПК: A62C 19/00
Метки: забрасываемый, огнетушитель
...ненадежно, так как50 . ные по площади ячейки 4. С баллоном соединена рукоятка 5, в которой расположен ударник 6, подпружиненный относительно рукоятки пружиной 7. Аэратор 8 соединен с патронником, в котором размещен пиротехнический заряд 9. Между патронником иаэратором установлена мембрана 10. Ударник удерживается в заданном положении штоком 11, установленным в радиальном канале рукоятки. Шток 11 фиксируется рычагом 12 и предохранительной чекой 13. 5 10 15 20 2530 354045 возможны его повреждения, например, при ведении буровэрывных работ. Поэтому баллон должен выполняться из эластичного материала. Но при серийном производстве невозможно изготовить баллон из эластичного материала равнопрочным, как правило,. при срабатывании...
Установка порошкового пожаротушения железнодорожного транспортного средства
Номер патента: 1695953
Опубликовано: 07.12.1991
Автор: Житников
МПК: A62C 35/62
Метки: железнодорожного, пожаротушения, порошкового, средства, транспортного
...локомотива и воздухорэспределителю 5 посредством трубопроводов 15 и 16, а электрической частью - к электрической цепи 17 управления, включающей ручные выключатели и автоматические датчики (не показаны).Разобщительный кран 7 блока 4 управления подсоединен к трубопроводам 8 и 9 параллельно воэдухораспределителю 5. К каждому из отверстий 3 для отвода сжатого воздуха распределительного трубопровода 1 посредством соединительного элемента 18, выполненного в виде трубопровода 19 и арматуры 20, подсоединено устройство 21 для выброса порошка (присоединительный элемент 18 индивидуален для каждого устройства 21),Устройство 21 для выброса порошка (фиг.З) состоит иэ корпуса 22, являющегося емкостью для порошка, насадка 23 для распыления...
Запорно-пусковое устройство установки пожаротушения
Номер патента: 1695954
Опубликовано: 07.12.1991
МПК: A62C 37/36
Метки: запорно-пусковое, пожаротушения, установки
...30 вана цилиндрической трубой 8 с 35 40 50 55 10 15 20 25 вом, дренчерная камера установлена внутри напорной и образована, например, полым цилиндром, соосно расположенным с запорной мембраной, выполненной с отверстиями, соединяющими напорную камеру с побудительной, причем сечение отверстий соединяющих напорную камеру с побудительной связаны соотношениемЯц 23 н,где Яя - площадь сечения центрального отверстия;Зн - суммарная площадь сечений отверстий, соединяющих напорную камеру с побудительной.Конструкция устройства значительно упрощается за счет исключения промежуточных деталей между запорным клапаном и мембраной и упрощения формы корпуса, Кроме того, исключаются потери огнегасящей жидкости.На чертеже изображено устройство, общий...
Запорно-пусковое устройство огнетушащих установок
Номер патента: 1695955
Опубликовано: 07.12.1991
МПК: A62C 37/36
Метки: запорно-пусковое, огнетушащих, установок
...опорного элемента в виде роликов, между которыми установлена подпружиненная чека, взаимодействующая с электромагнитом. 1 з.п,ф-лы, 1 ил. Запорно-пусковое устройство содержит корпус 1 с перекрытым мембраной 2 каналом 3 для прохода огнетушащего вещества и опорный элемент (держатель) мембраны, который выполнен в виде тарелки 4 со штоком 5 и упираетсяв корпус посредствомдвух роликов 6, между которыми установлена подпружиненная чека 7, взаимодействующая с электромагнитом 8.Устройство работает следующим образом. При подаче электрического сигнала на электромагнит 8 происходит втягивание че ки 7, ролики 6 скатываются по боковой поверхности чеки, освобождают шток 5, который вместе с тарелкой 4 перемещается в низ корпуса 1, и мембрана 2,...
Способ предотвращения перехода низового лесного пожара в верховой
Номер патента: 1697855
Опубликовано: 15.12.1991
Авторы: Алексеев, Гришин, Кустов, Орлов
МПК: A62C 3/02
Метки: верховой, лесного, низового, перехода, пожара, предотвращения
...для Ь выбран в соответствии с высотой пламени, Высоту пламени можно определить, зная запас ЛГУ гл и скорость распространения ронта пожара а по формуле Нпл =Гп й, где- корректирующий коэффициент, равный, например, для спада листвы, опадэ хвои и живой хвои 8, 9 и 10, Например, если гп = 1,5 кг/м 2, а = 0,01 м/с (что соответствует большому запасу ЛГУ и высокой скорости распространения огня), то средняя высота пламени Н = 1,1 м, а теоретически максимально возможная, вдвое превышающая соеднюю, Н = 2,2 м. Тогда разрешение заряда на высоте Ь = 0,5 - 1 м обеспечивает образование заградительной полосы высотой до 2,5 от поверхности земли, что гарантирует нераспространение огня в крону деревьев. Расположение заряда на высоте1 м нецелесообразно...
Устройство для тушения пожара на открытой поверхности
Номер патента: 1697856
Опубликовано: 15.12.1991
МПК: A62C 3/02, A62C 31/12
Метки: открытой, поверхности, пожара, тушения
...газовой струей, Устройство содержит воздушно-реактивный двигатель, выполняющий функции генератора газовой струи, соосно с ним установленный кольцевой эжектор и генератор пены, Наличие кольцевого эжектора обеспечивает подсасывание атмосферного воздуха, образующего кольцевой поток вокруг струи газа, который защищает пенную струю от разрушения при взаимодействии с газовой струей, Это увеличивает дальность доставки пены, что в целом повышает эффективность работы устройства, 1 ил. они подсасы вают атмосферный еоздух, в результате чего вокруг горячей газовой струи образуется кольцевой слой более холодного вбздуха 4, скорость которого меньше скорости газовой струи. На поток газов 5, окруженных кольцевым воздушным потоком из эжектора 2,...
Жидкостной затвор для ацетилена
Номер патента: 1699475
Опубликовано: 23.12.1991
Авторы: Выскребенцев, Калинин, Мирошниченко, Повеляев, Трофимов, Фесенко
МПК: A62C 4/00
Метки: ацетилена, жидкостной, затвор
...9 патрубками, Жидкость в затвор заливается до уровня контрольной проб ки 10.Затвор работает следующим образо Ацетилен, проходя по газоподводящему патрубку 8, открывает обратный клапан , поступает по централь ной трубе 4 в пространство между це астральной 4 и нар;жной 5 трубами, вы тесняет жидкость из этого простран,ства. При выходе из отверстий б аце тилен барботирует через слой жидкос ти и по газоотводящему патрубку 9 идет на потребление.В слуцае воспг 1 аменения ацетилена плоская детонзционная волна, выходя из патрубка 9, вызывает Формировани сФерической детонационной волны в газовом объеме затвора. Сферическая ударная волна, воздействуя на жидСоставитель С,БарановаТехред М,Дидык рректор И.Самборская едактор Н.Рог Заказ 4415...
Установка газового пожаротушения
Номер патента: 1699476
Опубликовано: 23.12.1991
Автор: Балыклейский
МПК: A62C 35/00
Метки: газового, пожаротушения
...состоит из объединенных в батареи баллонов 1 с огнетушащим веществом, оснащенных головками-,затворами 2 с электрическим пуском и подключенных посредством секционных коллекторов 3 батарей через обратные клапаны 4 к станционному коллектору 5, обратных клапанов 6, установленных на коллекторе 5 между точками подключения к нему секционных коллекторов 3, распределительных устройств 7, размещенных на коллекторе 5, магистральных трубопроводов 8, подключенных к распределительным устройствам 7 и сообщающихся с сетью распределительных трубопроводов 9 с установленными выпускными насадками 10, зарядной станции 11, связанной посредством трубопроводов 12 сжатого воздуха с баллоном-ресивером 13, распределителя, воздуха, соединенного трубопроводами 12...
Устройство защиты от поражения электрическим током персонала дождевального аппарата в зоне линии электропередачи
Номер патента: 1702955
Опубликовано: 07.01.1992
Автор: Гасанлы
МПК: A01G 25/00, A62C 3/00, H02H 5/12 ...
Метки: аппарата, дождевального, защиты, зоне, линии, персонала, поражения, током, электрическим, электропередачи
...схема заземленияствола и насадки,Устройство защиты от поражения электрическим током персонала дождевальногоаппарата в зоне линии электропередачи со, держит заземленную сетчатую насадку 1 из. токапроводного материала, установленнуюна выходе сопла ствола 2 дождевальногоаппарата. Ствол 2 соединен с заземленнымводоводом 3.(фиг.2) показаны; Р -а сельскохозяйственных машин от 1 я электрическим током, и может ользовано в условиях работы доых машин в зонах действия линий редачи. Цель изобретения - повыектробезопасности персонала пуньшения токов утечки по стволу ьного аппарата. Решетчатая наединенная с заземлителем, обесотвод тока утечки от линии и редачи, снижая напряжение приия на стволе дождевальной машиПри приближении работающей...
Способ локализации лесного низового пожара
Номер патента: 1703136
Опубликовано: 07.01.1992
Автор: Мусин
МПК: A62C 3/02
Метки: лесного, локализации, низового, пожара
...лесные 20 горючие материалы при обработке водяным паром (Вп) быстрее увлажняются до негоримого состояния, Вследствие этого ускоряет ся процесс лскализации и уменьшаетсярасход воды.. 25Схема (фиг.2) состоит из емкости дляйоды с насосом 1, который через водопровод 2 связан с нагревательной установкой с паросборником 3, подключенным к рабочему стволу 4, подведенному к кромке, т.е. линии 5 горения лесной подстилки б,Процесспо предлагаемому способу осуществляют следующим образом,Воду из емкости по водопроводу 2 подают к нагревательной установке, .котораяпревращает ее в водяной пар. При помощиствола 4 водяной пар подают непосредственно по линии 5 горения лесного опада(подстилки б). Водяной пар при.подаче, проходя в глубь лесной...
Огнепреградитель
Номер патента: 1703137
Опубликовано: 07.01.1992
МПК: A62C 4/00
Метки: огнепреградитель
...после срабатывания и упрощение конструкции.На.чергеже изображено предлагаемоеустройство,Огнепреградитель содержит корпус 1,имеющий входной патрубок 2 и выходнойпатрубок 3, огнепреграл:дающий элемент 4,запорный клапан 5, упор 6 для запорногоклапана 5 с кольцевым уплотнением, систему перемещения запорного клапана 5,включающую стакан 7, заполненный легкорасширяющейся жидкостью при воздействии на нее температуры. установленный встакане 7 сильфона 8, трубопровод 9, соединенный со стаканом 7; заполненный другойрабочей жидкостью, причем сильфон 8 герметично отделяет одну жидкость от другой, 2на выходе трубопровода 9 установлен другой сильфон 10, перекрьаающий геометично трубопровод 9, внутри сильфона 10жестко установлен шток 11,...
